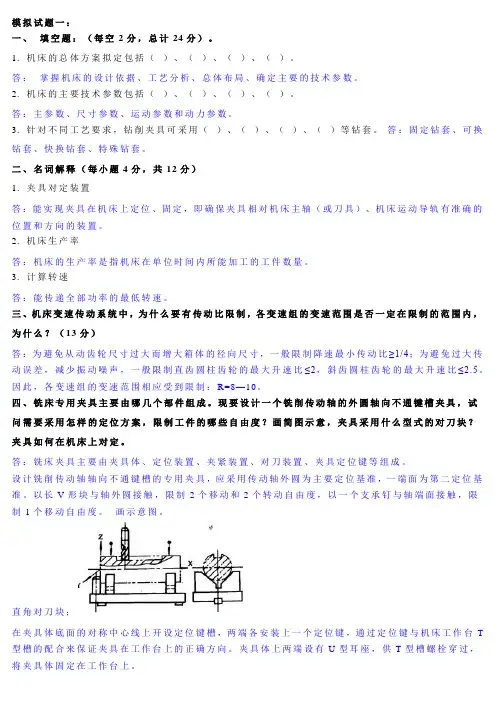

模拟试题一：
一、 填空题：（每空2分，总计24分）。
1. 机床的总体方案拟定包括（ ）、（ ）、（ ）、（ ）。
答： 掌握机床的设计依据、工艺分析、总体布局、确定主要的技术参数。
2. 机床的主要技术参数包括（ ）、（ ）、（ ）、（ ）。
答：主参数、尺寸参数、运动参数和动力参数。
3. 针对不同工艺要求，钻削夹具可采用（ ）、（ ）、（ ）、（ ）等钻套。 答：固定钻套、可换钻套、快换钻套、特殊钻套。
二、名词解释（每小题4分，共12分）
1. 夹具对定装置
答：能实现夹具在机床上定位、固定，即确保夹具相对机床主轴（或刀具）、机床运动导轨有准确的位置和方向的装置。
2. 机床生产率
答：机床的生产率是指机床在单位时间内所能加工的工件数量。
3. 计算转速
答：能传递全部功率的最低转速。
三、机床变速传动系统中，为什么要有传动比限制，各变速组的变速范围是否一定在限制的范围内，为什么？（13分）
答：为避免从动齿轮尺寸过大而增大箱体的径向尺寸，一般限制降速最小传动比≥1/4；为避免过大传动误差，减少振动噪声，一般限制直齿圆柱齿轮的最大升速比≤2，斜齿圆柱齿轮的最大升速比≤2.5。因此，各变速组的变速范围相应受到限制：R=8—10。
四、铣床专用夹具主要由哪几个部件组成。现要设计一个铣削传动轴的外圆轴向不通键槽夹具，试问需要采用怎样的定位方案，限制工件的哪些自由度？画简图示意，夹具采用什么型式的对刀块？夹具如何在机床上对定。
答：铣床夹具主要由夹具体、定位装置、夹紧装置、对刀装置、夹具定位键等组成。
设计铣削传动轴轴向不通键槽的专用夹具，应采用传动轴外圆为主要定位基准，一端面为第二定位基准。以长V形块与轴外圆接触，限制2个移动和2个转动自由度，以一个支承钉与轴端面接触，限制1个移动自由度。 画示意图。
直角对刀块；
在夹具体底面的对称中心线上开设定位键槽，两端各安装上一个定位键，通过定位键与机床工作台T型槽的配合来保证夹具在工作台上的正确方向。夹具体上两端设有U型耳座，供T型槽螺栓穿过，将夹具体固定在工作台上。 五、已知某机床的主轴转速为n=118~1320r/min，转速级数Z=8，电动机转速nm=1440r/min。试根据机床主传动系统的设计原则，完成：
什么是车削中心的C轴功能？
通过位置控制使主轴在不同角度上定位。C轴就是旋转主轴 它有分度的功能 在车削中心上可以多轴联动（可铣）
还可以结合动力头进行分度钻孔 铣方 还有很多
什么叫工序自动化？ 在一个工序中，如果所有的基本动作都机械化了，并且使若干辅助动作也自动化了，而工人所做的工作只是对这一工序作总的操作和监督。
为什么说加工设备的自动化是实现零件加工自动化的基础？ ①加工设备是机械制造的基本生产手段和主要组成单元。②单台机床或加工设备的自动化，能满足零件加工过程中某个或几个工序的加工半自动化和自动化的需要，为多机床管理创造了条件，是建立自动生产线和过渡到全盘自动化的必要前提。
一般地柔性自动线由哪三个部分构成 ？ ①数控机床、专用机床和组合机床；②托板（工件）输送系统；③控制系统。
常用的自动换刀装置有哪几种形式？①回转刀架；②主轴和刀库合为一体的自动换刀装置；③主轴和刀库分离的自动换刀装置
什么叫工艺过程自动化？一个工艺过程通常包括着若干个工序，如果不仅每一个工序都自动化了，并且把它们有机地联系起来，使得整个工艺过程都自动进行，而工人只是对这一整个工艺过程作总的操纵和监督，从而形成了某一加工工艺的自动生产线。
自动化加工设备主要有哪几类？①全（半）自动单机；②组合机床；③自动线（TL）；④计算机数控机床（CNC）；⑤柔性制造单元（FMC）。
在机械加工中自动化检测方法有哪两种？①产品精度检测；②工艺过程精度检测。
机械制造过程中的自动化技术主要有哪几方面？①机械加工自动化技术；②物料储运过程自动化技术；③装配自动化技术；④质量控制自动化技术。
机械加工设备中常用的控制方式有哪些？常用的控制方法有：开环控制、闭环控制、分散控制、集中控制、程序控制、数字控制、计算机控制。
机械加工的在线检测一般可分为哪三个方面？①自动检测；②机床监测；③自适应控制。

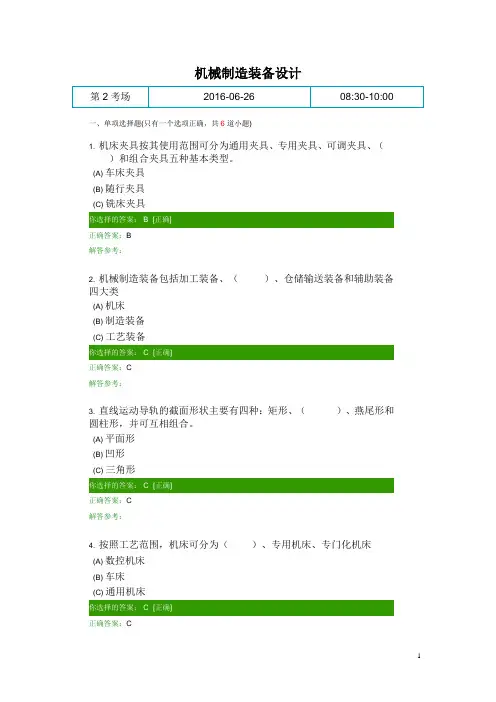

1 机械制造装备设计
第2考场 2016-06-26
08:30-10:00
一、单项选择题(只有一个选项正确，共6道小题)
1. 机床夹具按其使用范围可分为通用夹具、专用夹具、可调夹具、（
）和组合夹具五种基本类型。
(A) 车床夹具
(B) 随行夹具
(C) 铣床夹具
你选择的答案： B [正确]
正确答案：B
解答参考：
2. 机械制造装备包括加工装备、（ ）、仓储输送装备和辅助装备四大类
(A) 机床
(B) 制造装备
(C) 工艺装备
你选择的答案： C [正确]
正确答案：C
解答参考：
3. 直线运动导轨的截面形状主要有四种：矩形、（
）、燕尾形和圆柱形，并可互相组合。
(A) 平面形
(B) 凹形
(C) 三角形
你选择的答案： C [正确]
正确答案：C
解答参考：
4. 按照工艺范围，机床可分为（ ）、专用机床、专门化机床
(A) 数控机床
(B) 车床
(C) 通用机床
你选择的答案： C [正确]
正确答案：C 2 解答参考：
5. 钻模按其结构特点可分为（ ）、回转式钻模、翻转式钻模、盖板式钻模、滑柱式钻模等五种类型。
(A) 固定式钻模
(B) 分离式钻模
(C) 可调式钻模
(D) 悬挂式钻模
正确答案：A
解答参考：
6. 已知一结构式为18 = 31×33×29 ，则转速级数为（ ）。
(A) 9
(B) 18
(C) 6
正确答案：B
解答参考：
二、判断题(判断正误，共5道小题)
7. 可调支承是支承点位置可以调整的支承。它不起定位作用，主要用于工件的毛坯制造精度不高，而又以粗基准面定位的工序中。 （ ）
正确答案：说法错误
解答参考：
8. 刀具识别装置是自动换刀系统的重要组成部分。常用的有顺序选刀和任意选刀两种型式。 （ ）
第五章机床夹具设计习题答案
1.机床夹具的作用是什麽？有那些要求？
〔1〕机床夹具的作用
1〕保证加工精度 2〕提高生产率 3) 扩大机床的使用范围。4) 减轻工人的劳动强度，保证生产安全。
〔2〕机床夹具的要求
1〕保证加工面的位置精度 2) 夹具的总体方案应与年生产纲领相适应
3) 安全、方便、减轻劳动强度 4) 排屑顺畅 5〕应有良好的强度、刚度和结构工艺性。
2.机床夹具的组成有那些部分？
1〕定位元件及定位装置 2〕夹紧元件及夹紧装置 3〕导向及对刀元件
4〕动力装置 5〕夹具体 6〕其它元件及装置
不同的生产条件下的夹具，其组成会有不同。
3.何谓六点定位原理“何谓定位的正常情况和非正常情况，它们各包括那些方面？
〔1〕六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。
〔2〕定位的非正常情况是指但凡保证加工位置精度的自由度均已被约束所限制的情况，它可以是完全定位，即限制了六个自由度，也可以是小于六个约束点。
〔3〕定位的非正常情况包括欠定位和过定位两种。欠定位是指保证加工精度的某自由度应该被限制而没有被限制的情况。此情况不能保证加工精度，因此此定位方案是绝对不允许的。
过定位是指为保证加工精度应该被限制的某个自由度被两个或两个以上的约束所重复限制。一般情况下这是不允许的。但在工件定位和定位元件精度很高或者在工件刚度很低的情况下，过定位的情况是被允许的。
5－7中a、c方案为什麽属过定位？如何改良的？尚存在什麽问题？
图5.7 a〕：工件下底面有俩个短圆柱销台阶面支撑，为平面约束，限制3个自由度，而每个短圆柱销插入工件孔内，限制了2个自由度，因此共限制了7个自由度，超出了6个，即y方向的移动自由度被重复限制了，因此属于过定位。
C〕：工件左端由销的又台阶端面定位，此端面限制了3个自由度，而销的长径比已超过1，属于长销，它限制了4个自由度，共限制了7个自由度，还有转动的自由度没有被限制。所以实际上x和z都被重复限制，此方案属于过定位。
