柴油车排放后处理

如果已有算法不能满足特定模型的，我们需要晚上我们的算法，建立新的数学模型。

这种算法上的明确，开拓将会为这个行业提供理论基础，有了理论基础之后，我们会根据不同的算法之间的关系，找到最优算法，朝着提高平衡精度的方向，朝着改善平衡效率的方向发展我们的平衡技术。

⑥充分利用智能网络加工制造。

随着科技的发展，就目前的平衡水平已然对于加工环节产生了影响。

这是一个好的开始，当然也为我们的发展提供了方向。

在网络化加剧的今天以及今后的每一天，我们需要充分网络资源所提供的信息资源共享，并且把这种数据共享的技术以及远程处理，自动计算的技术运用到平衡的领域。

在线动平衡技术已经在诸多的领域得到了应用，这些领域都是我们熟知的。

比如各类高精密的磨床，数控设备，当然还有比较传统的转动类零件，如转子，马达，叶片等。

我们要感谢先贤，他们给了我们很多的资料，他们为我们的研究奠定了基础和方向。

在平衡技术发展的今天及以后，我们依然要围绕效率，精准，能源，信息，共享的主题，并且在今后的研究过程中，要让机床具有更多的模块，适应于更多特殊的场合，共同提高平衡行业的基础研究平台。

参考文献:[1]杨庆坤.高速高转速零件在线动平衡装置的设计与研究[D].北京工业大学，2006.[2]章云.高速高转速零件动平衡及其在线控制技术[J].中国工程科学，2013，15（1）：87-92.[3]王展，朱峰龙，涂伟.高速高转速零件动平衡技术研究现状[J].机电工程，2017，34（5）.0引言重型柴油发动机排放标准是当下我国发动机生产及研发主要考虑问题之一，然而现阶段我国重型柴油发动机排放标准与后处理技术研究中依然存在诸多问题。

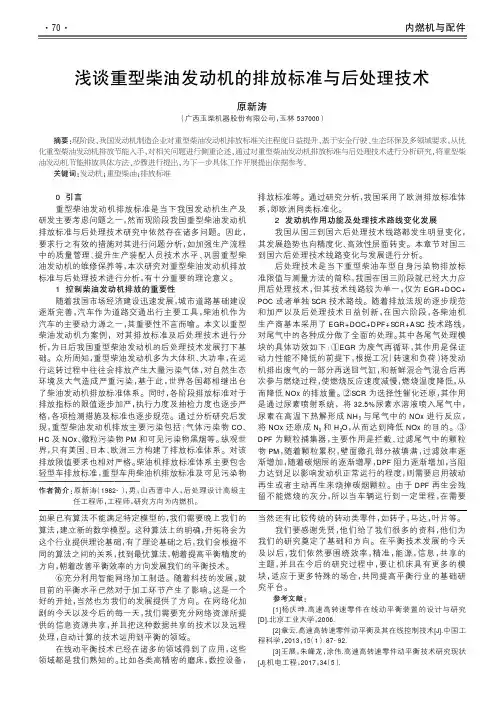

因此，要求行之有效的措施对其进行问题分析，如加强生产流程中的质量管理、提升生产装配人员技术水平、巩固重型柴油发动机的维修保养等，本次研究对重型柴油发动机排放标准与后处理技术进行分析，有十分重要的理论意义。

1控制柴油发动机排放的重要性随着我国市场经济建设迅速发展，城市道路基础建设逐渐完善，汽车作为道路交通出行主要工具，柴油机作为汽车的主要动力源之一，其重要性不言而喻。

SCR技术在柴油机尾气后处理上的应用SCR技术（Selective catalytic reduction，选择性催化还原）是一种有效的柴油机尾气后处理技术，可以显著减少柴油机尾气中的氮氧化物（NOx）排放。

柴油机尾气中的NOx是一种对环境和人类健康有害的物质，主要由高温燃烧过程中的空气中的氮气和氧气生成。

高温燃烧过程中，柴油机内的氮气和氧气反应生成氮氧化物，包括一氧化氮（NO）和二氧化氮（NO2）。

这些氮氧化物排放到大气中后，会进一步与其他大气污染物反应，形成臭氧和细颗粒物，对环境和健康造成危害。

SCR技术通过在柴油机尾气中加入一种尿素溶液（即尿素水溶液或尿素汽油混合物），利用一催化剂（如铜铝混合物）将尿素溶液分解成氨气（NH3）和二氧化碳（CO2），并将NH3与尾气中的NOx发生选择性反应，生成无害的氮气和水。

这个化学反应可以通过催化剂表面的活性位点上的反应所促进。

SCR技术具有高效、可靠、稳定的特点。

尿素溶液和尾气中的NOx在催化剂的作用下，在较低的温度下就可以发生反应，反应速率迅速，可以在瞬间将尾气中的NOx去除90%以上。

SCR技术不会引入其他有害物质，处理后的尾气中不会增加其他污染物的排放。

SCR技术在柴油机尾气后处理上的应用已经被广泛采用。

在汽车尾气排放控制中，SCR 技术已成为目前最主要的核心技术之一。

许多国家和地区都已经立法要求柴油车辆采用SCR技术进行尾气净化，以满足严格的排放标准。

一些大型柴油机，如公共交通车辆、工程机械和发电机组等，也普遍采用SCR技术来降低其尾气中的NOx排放。

除了在交通工具中的应用，SCR技术还被广泛应用于工业领域。

许多工业设备和生产过程中产生的废气中含有较高浓度的NOx，这对环境和工作人员的健康造成威胁。

SCR技术被应用于这些工业设备和生产过程中，可以有效去除废气中的NOx，减少对环境的污染。

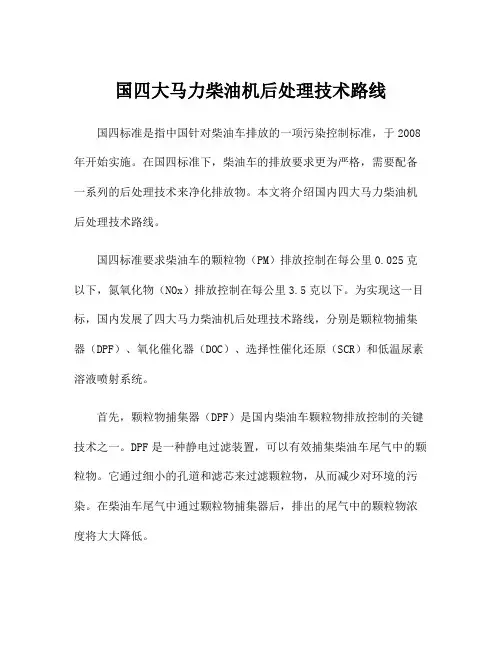

国四大马力柴油机后处理技术路线国四标准是指中国针对柴油车排放的一项污染控制标准，于2008年开始实施。

在国四标准下，柴油车的排放要求更为严格，需要配备一系列的后处理技术来净化排放物。

本文将介绍国内四大马力柴油机后处理技术路线。

国四标准要求柴油车的颗粒物（PM）排放控制在每公里0.025克以下，氮氧化物（NOx）排放控制在每公里3.5克以下。

为实现这一目标，国内发展了四大马力柴油机后处理技术路线，分别是颗粒物捕集器（DPF）、氧化催化器（DOC）、选择性催化还原（SCR）和低温尿素溶液喷射系统。

首先，颗粒物捕集器（DPF）是国内柴油车颗粒物排放控制的关键技术之一。

DPF是一种静电过滤装置，可以有效捕集柴油车尾气中的颗粒物。

它通过细小的孔道和滤芯来过滤颗粒物，从而减少对环境的污染。

在柴油车尾气中通过颗粒物捕集器后，排出的尾气中的颗粒物浓度将大大降低。

其次，氧化催化器（DOC）也是国内柴油车排放控制的重要技术之一。

DOC主要用于氧化柴油车尾气中的气态污染物，包括一氧化碳（CO）和氢气（HC）。

氧化催化器中的贵金属催化剂可以在高温下催化气态污染物的氧化反应，将其转化为对环境无害的物质。

通过氧化催化器的作用，柴油车排放的一氧化碳和氢气浓度将显著减少。

第三，选择性催化还原（SCR）是一种用于减少柴油车尾气中氮氧化物排放的技术。

SCR系统主要由催化剂和尿素溶液喷射系统组成。

柴油车尾气中的氮氧化物在催化剂的作用下与尿素溶液中的氨气（NH3）发生化学反应，最终转化为对环境无害的氮气和水蒸汽。

选择性催化还原技术可以有效降低柴油车的氮氧化物排放。

最后，低温尿素溶液喷射系统也是国内柴油车后处理技术的关键部分。

这一系统能够通过向排气管中喷射低温尿素溶液，将尿素溶液分解成氨气。

在SCR催化剂的作用下，氨气与尾气中的氮氧化物发生化学反应，将其转化为无害的氮气和水蒸汽。

综上所述，国内四大马力柴油机后处理技术路线是颗粒物捕集器（DPF）、氧化催化器（DOC）、选择性催化还原（SCR）和低温尿素溶液喷射系统。

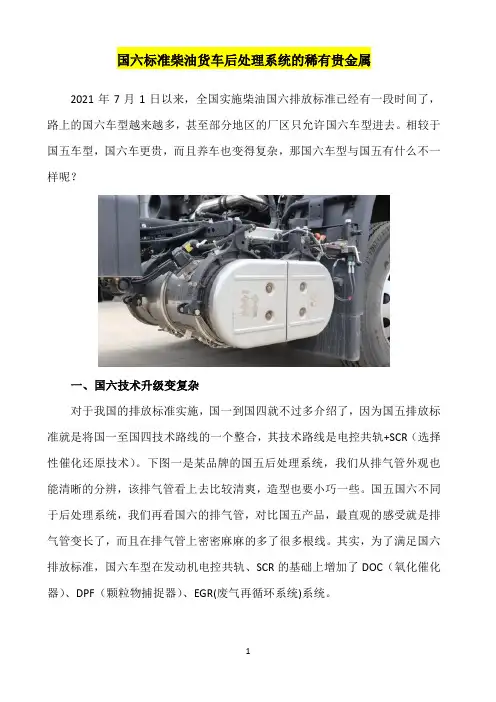

国六标准柴油货车后处理系统的稀有贵金属2021年7月1日以来，全国实施柴油国六排放标准已经有一段时间了，路上的国六车型越来越多，甚至部分地区的厂区只允许国六车型进去。

相较于国五车型，国六车更贵，而且养车也变得复杂，那国六车型与国五有什么不一样呢？一、国六技术升级变复杂对于我国的排放标准实施，国一到国四就不过多介绍了，因为国五排放标准就是将国一至国四技术路线的一个整合，其技术路线是电控共轨+SCR（选择性催化还原技术）。

下图一是某品牌的国五后处理系统，我们从排气管外观也能清晰的分辨，该排气管看上去比较清爽，造型也要小巧一些。

国五国六不同于后处理系统，我们再看国六的排气管，对比国五产品，最直观的感受就是排气管变长了，而且在排气管上密密麻麻的多了很多根线。

其实，为了满足国六排放标准，国六车型在发动机电控共轨、SCR的基础上增加了DOC（氧化催化器）、DPF（颗粒物捕捉器）、EGR(废气再循环系统)系统。

除了上面说到的，国六排放另一种解决方式就是不含EGR的技术路线，它主要采用高效SCR技术，对发动机的标定以及后处理系统要求更高。

二、国六不只是喝“好油”，里面的稀有金属更让人心动正是国六后处理系统的种种升级，不仅使得国六车型的价格变高，而且增添的DPF和DOC等系统也让维修成本加剧。

首先就是保养方面，国六车型最重要的三点就是对燃油、尿素及机油的使用，稍有不注意可能就会造成DPF的堵塞。

DPF（颗粒物捕捉器）可以根据工作原理分为主动再生和被动再生。

它的作用类似于空气滤清器，将尾气中未氧化的微粒捕集到捕集器中，在积累到一定程度后，利于主动再生系统或者是被动再生系统对收集到的颗粒物进行处理。

DPF堵塞这个问题说大不大但说小也不小，首先是颗粒物的堆积会使得排气的背压越来越高，从而导致发动机排气不畅从而增加油耗，也会影响发动机的动力输出。

但该问题好解决，只需要清灰就好了，费用在500元左右。

不过，DPF对颗粒物的装载空间是有限的，如果没有及时处理，那么堆积已久的颗粒物会造成DPF总成的损坏，那它的费用就要高了，一般在8000元以上。

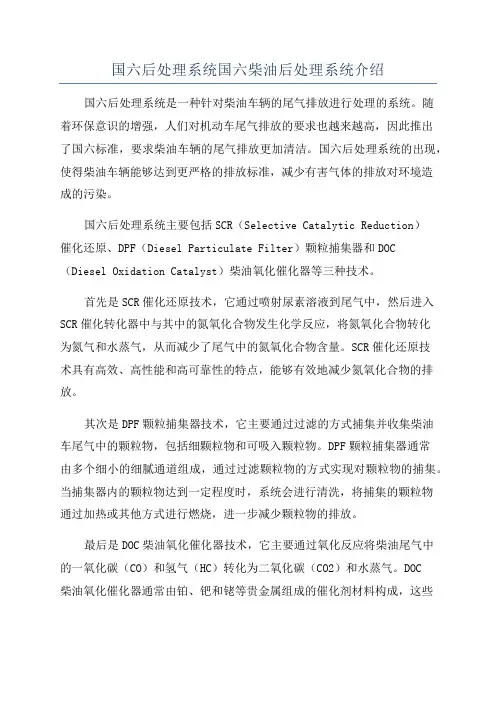

国六后处理系统国六柴油后处理系统介绍国六后处理系统是一种针对柴油车辆的尾气排放进行处理的系统。

随着环保意识的增强，人们对机动车尾气排放的要求也越来越高，因此推出了国六标准，要求柴油车辆的尾气排放更加清洁。

国六后处理系统的出现，使得柴油车辆能够达到更严格的排放标准，减少有害气体的排放对环境造成的污染。

国六后处理系统主要包括SCR（Selective Catalytic Reduction）催化还原、DPF（Diesel Particulate Filter）颗粒捕集器和DOC（Diesel Oxidation Catalyst）柴油氧化催化器等三种技术。

首先是SCR催化还原技术，它通过喷射尿素溶液到尾气中，然后进入SCR催化转化器中与其中的氮氧化合物发生化学反应，将氮氧化合物转化为氮气和水蒸气，从而减少了尾气中的氮氧化合物含量。

SCR催化还原技术具有高效、高性能和高可靠性的特点，能够有效地减少氮氧化合物的排放。

其次是DPF颗粒捕集器技术，它主要通过过滤的方式捕集并收集柴油车尾气中的颗粒物，包括细颗粒物和可吸入颗粒物。

DPF颗粒捕集器通常由多个细小的细腻通道组成，通过过滤颗粒物的方式实现对颗粒物的捕集。

当捕集器内的颗粒物达到一定程度时，系统会进行清洗，将捕集的颗粒物通过加热或其他方式进行燃烧，进一步减少颗粒物的排放。

最后是DOC柴油氧化催化器技术，它主要通过氧化反应将柴油尾气中的一氧化碳（CO）和氢气（HC）转化为二氧化碳（CO2）和水蒸气。

DOC柴油氧化催化器通常由铂、钯和铑等贵金属组成的催化剂材料构成，这些催化剂能够提高氧化反应的速率和效率，从而有效地减少一氧化碳和氢气的排放。

除了以上三种技术，国六后处理系统还可以包括其他技术，如排气再循环技术（EGR）等，以进一步减少尾气排放的含量。

总而言之，国六后处理系统是一种针对柴油车辆的尾气排放进行处理的系统，通过SCR催化还原、DPF颗粒捕集器和DOC柴油氧化催化器等技术，能够有效地减少尾气中的有害气体排放，使得柴油车辆能够达到更严格的国六标准，减少对环境的污染。

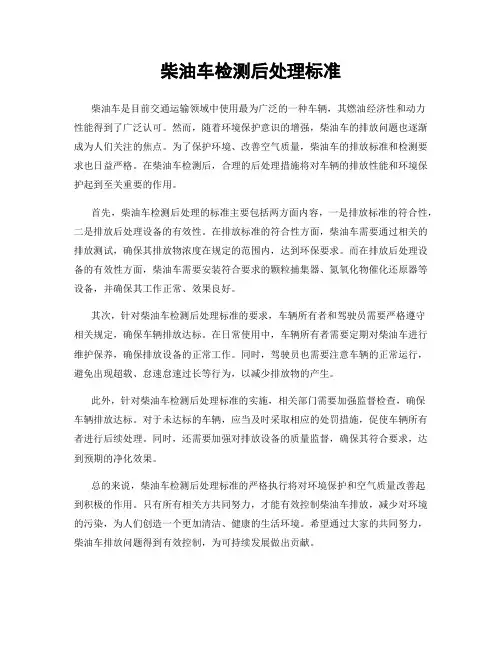

柴油车检测后处理标准柴油车是目前交通运输领域中使用最为广泛的一种车辆，其燃油经济性和动力性能得到了广泛认可。

然而，随着环境保护意识的增强，柴油车的排放问题也逐渐成为人们关注的焦点。

为了保护环境、改善空气质量，柴油车的排放标准和检测要求也日益严格。

在柴油车检测后，合理的后处理措施将对车辆的排放性能和环境保护起到至关重要的作用。

首先，柴油车检测后处理的标准主要包括两方面内容，一是排放标准的符合性，二是排放后处理设备的有效性。

在排放标准的符合性方面，柴油车需要通过相关的排放测试，确保其排放物浓度在规定的范围内，达到环保要求。

而在排放后处理设备的有效性方面，柴油车需要安装符合要求的颗粒捕集器、氮氧化物催化还原器等设备，并确保其工作正常、效果良好。

其次，针对柴油车检测后处理标准的要求，车辆所有者和驾驶员需要严格遵守相关规定，确保车辆排放达标。

在日常使用中，车辆所有者需要定期对柴油车进行维护保养，确保排放设备的正常工作。

同时，驾驶员也需要注意车辆的正常运行，避免出现超载、怠速怠速过长等行为，以减少排放物的产生。

此外，针对柴油车检测后处理标准的实施，相关部门需要加强监督检查，确保车辆排放达标。

对于未达标的车辆，应当及时采取相应的处罚措施，促使车辆所有者进行后续处理。

同时，还需要加强对排放设备的质量监督，确保其符合要求，达到预期的净化效果。

总的来说，柴油车检测后处理标准的严格执行将对环境保护和空气质量改善起到积极的作用。

只有所有相关方共同努力，才能有效控制柴油车排放，减少对环境的污染，为人们创造一个更加清洁、健康的生活环境。

希望通过大家的共同努力，柴油车排放问题得到有效控制，为可持续发展做出贡献。

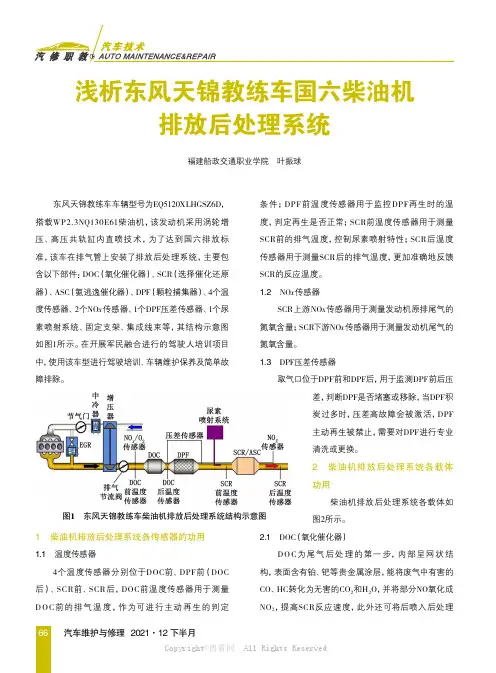

66 汽车维护与修理 2021·12下半月东风天锦教练车车辆型号为EQ5120XLHGSZ6D ，搭载WP2.3NQ130E61柴油机，该发动机采用涡轮增压、高压共轨缸内直喷技术，为了达到国六排放标准，该车在排气管上安装了排放后处理系统，主要包含以下部件：DOC （氧化催化器）、SCR （选择催化还原器）、ASC （氨逃逸催化器）、DPF （颗粒捕集器）、4个温度传感器、2个NO x 传感器、1个DPF 压差传感器、1个尿素喷射系统、固定支架、集成线束等，其结构示意图如图1所示。

在开展军民融合进行的驾驶人培训项目中，使用该车型进行驾驶培训、车辆维护保养及简单故障排除。

1　柴油机排放后处理系统各传感器的功用1.1　温度传感器4个温度传感器分别位于DOC 前、DPF 前（DOC 后）、SCR 前、SCR 后，DOC 前温度传感器用于测量D O C 前的排气温度，作为可进行主动再生的判定条件；DPF 前温度传感器用于监控DPF 再生时的温度，判定再生是否正常；SCR 前温度传感器用于测量SCR 前的排气温度，控制尿素喷射特性；SCR 后温度传感器用于测量SCR 后的排气温度，更加准确地反馈SCR 的反应温度。

1.2　NO x 传感器SCR 上游NO x 传感器用于测量发动机原排尾气的氮氧含量；SCR 下游NO x 传感器用于测量发动机尾气的氮氧含量。

1.3　DPF 压差传感器取气口位于DPF 前和DPF 后，用于监测DPF 前后压差，判断DPF 是否堵塞或移除，当DPF 积炭过多时，压差高故障会被激活，DPF 主动再生被禁止，需要对DPF 进行专业清洗或更换。

2　柴油机排放后处理系统各载体功用柴油机排放后处理系统各载体如图2所示。

2.1　DOC （氧化催化器）D O C 为尾气后处理的第一步，内部呈网状结构，表面含有铂、钯等贵金属涂层，能将废气中有害的CO 、HC 转化为无害的CO 2和H 2O ，并将部分NO 氧化成NO 2，提高SCR 反应速度，此外还可将后喷入后处理浅析东风天锦教练车国六柴油机排放后处理系统福建船政交通职业学院　叶振球图1　东风天锦教练车柴油机排放后处理系统结构示意图67汽车维护与修理 2021·12下半月系统的燃油点燃，提高排气温度以达到DPF 的再生条件。

721　重型柴油车的国六排放标准随着国家“蓝天保卫战”的实施，环保升级“迫在眉睫”，柴油车排放标准升级如同箭在弦上。

2018年7月3日，生态环境部刊发“关于发布国家污染物排放标准《重型柴油车污染物排放限值及测量方法（中国第六阶段）》（GB 17691—2018）的公告”（以下简称“新国标”），宣布自2021年7月1日起，所有生产、进口、销售和注册登记的重型柴油车应符合本标准要求。

之后，北京、天津、河北、山东、河南、广东等6省市相继宣布将于2019年7月1日提前实施国六排放标准。

对于重型车而言，无论是压燃式还是气体点燃式柴油机，要想满足史上最严苛的国六排放标准，都必须在发动机后处理上进行大规模的技术升级。

新国标中的发动机标准循环排放限值见表1所列。

柴油机稳态工况（ESC/WHSC ）下国三到国六排放标准中最主要污染物NO x 与PM 限值的主要变化是：氮氧化物（NO x ）和颗粒物（PM ）排放限值和国五相比分别提高了77%和67%，增加了粒子数量（PN ）排放限值要求；变更了污染物排放测试循环，发动机测试工况从欧洲稳态循环（ESC ）和欧洲瞬态循环（ETC ）改为更具有代表性的世界统一稳态循环（WHSC ）和世界统一瞬态循环（WHTC ）。

2　柴油机排放后处理系统的含义及发展新国标中对柴油机排放后处理系统的定义为：催化器（氧化型催化器、三元催化转换器及任何气体催化器）、颗粒捕集器，除氮氧系统、组合式降氮氧系统的颗粒捕集器，以及其他各种安装在发动机下游的削减污染物的装置。

通常为了降低重型柴油车气态污染物和颗粒污染物的排放，一般会采用以下两种方式：一是利用发动机机内净化从根源上减少污染物的产生；二是通过增加后处理系统尽可能地将产生的污染物通过化学反应消除掉。

对采用清洁高效的缸内燃烧控制技术，减少发动机的原始污染物排放是发动机开发工作中最重要、最基本的工作。

利用发动机机内净化可以有效控制颗粒物的排放，能满足国三排放法规。

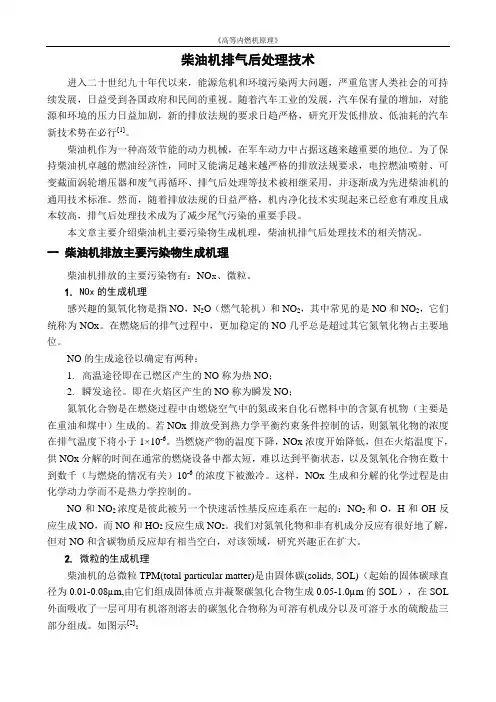

柴油机排气后处理技术进入二十世纪九十年代以来，能源危机和环境污染两大问题，严重危害人类社会的可持续发展，日益受到各国政府和民间的重视。

随着汽车工业的发展，汽车保有量的增加，对能源和环境的压力日益加剧，新的排放法规的要求日趋严格，研究开发低排放、低油耗的汽车新技术势在必行[1]。

柴油机作为一种高效节能的动力机械，在军车动力中占据这越来越重要的地位。

为了保持柴油机卓越的燃油经济性，同时又能满足越来越严格的排放法规要求，电控燃油喷射、可变截面涡轮增压器和废气再循环、排气后处理等技术被相继采用，并逐渐成为先进柴油机的通用技术标准。

然而，随着排放法规的日益严格，机内净化技术实现起来已经愈有难度且成本较高，排气后处理技术成为了减少尾气污染的重要手段。

本文章主要介绍柴油机主要污染物生成机理，柴油机排气后处理技术的相关情况。

一柴油机排放主要污染物生成机理柴油机排放的主要污染物有：NO x、微粒。

1.NOx的生成机理感兴趣的氮氧化物是指NO，N2O（燃气轮机）和NO2，其中常见的是NO和NO2，它们统称为NOx。

在燃烧后的排气过程中，更加稳定的NO几乎总是超过其它氮氧化物占主要地位。

NO的生成途径以确定有两种：1.高温途径即在已燃区产生的NO称为热NO；2.瞬发途径。

即在火焰区产生的NO称为瞬发NO；氮氧化合物是在燃烧过程中由燃烧空气中的氮或来自化石燃料中的含氮有机物（主要是在重油和煤中）生成的。

若NOx排放受到热力学平衡约束条件控制的话，则氮氧化物的浓度在排气温度下将小于1×10-6。

当燃烧产物的温度下降，NOx浓度开始降低，但在火焰温度下，供NOx分解的时间在通常的燃烧设备中都太短，难以达到平衡状态，以及氮氧化合物在数十到数千（与燃烧的情况有关）10-6的浓度下被激冷。

这样，NOx生成和分解的化学过程是由化学动力学而不是热力学控制的。

NO和NO2浓度是彼此被另一个快速活性基反应连系在一起的：NO2和O，H和OH反应生成NO，而NO和HO2反应生成NO2。

国六柴油车后处理系统精讲一、汽车排放物（一）污染物的定义和危害所谓国六发动机就是满足国家第六阶段排放法规的发动机。

从此处就能看出排放的重要性，我们国六发动机排放技术主要处理对象是哪些成分呢？氮氧化物和微粒。

1.氮氧化物NO X：在内燃机排放的氮氧化物中占压倒性多数的是一氧化氮NO，其主要来源是参与燃烧的空气中的氮，而汽油和轻柴油本身含氮很少，不足以产生显著的氮氧化物排放，只有重质燃油可能含有千分之几的氮，可能从排期中有一部分所谓的“燃油氮氧化物”。

氮氧化物其中有一氧化氮NO和二氧化氮NO2两种成分，一氧化氮NO是无色气体，本身毒性不大，但在空气中缓慢氧化成二氧化氮NO2，二氧化氮NO2就不是那么“温柔”了。

二氧化氮NO2是褐色气体具有强烈的刺激味，被吸入人体后与水结合成硝酸，引起咳嗽、气喘甚至肺气肿和心急损伤。

氮氧化物NO X是在地面附近形成含有有毒臭氧的光化学烟雾的主要因素之一。

2.微粒：对于柴油机而言，排放中最重要的就是微粒了，这也就是为什么有的城市要求加装DPF（微粒捕集器）的原因。

柴油机排放的微粒，主要成分是碳，其粒度一般小于0.3um，可长期悬浮在空气中而不沉降，会深入人肺深部造成机械性超负荷，碳粒上还吸附有硫酸盐及多种有机物质，有不同程度的诱变和致癌作用。

（二）污染物的产生为什么空气中氮气会引起氮氧化物排放呢？正如我们之前所了解的氮气是稳定性较好的气体，比如有时给汽车充气就用氮气，我们不可否认氮气的稳定性，但是氮气的稳定也是相对而言，在发动机缸内，燃烧温度在2000摄氏度，在这种高温下氮气也就没那么稳定了。

生成的活性氮原子与空气中氧气结合生成氮氧化物NO X，但是氧气大部分被燃油燃烧掉了，所以生成的大部分污染物是一氧化氮NO，进而在大气中慢慢氧化生成二氧化氮NO2。

从前所述可知，影响氮氧化物生成的主要因素是温度和氧气，进一步分析的话就是通过这两个方面抑制氮氧化物NO X的生成了。

微粒的产生的主要原因是可燃混合气不均匀，燃烧不充分，形成未完全燃烧的碳粒，这些碳粒吸附有害物就成了我们日常所说的微粒。

浅谈柴油机国六阶段后处理方法及技术路线选择柴油机是一种以柴油作为燃料的内燃机，广泛用于汽车、船舶和机械设备等领域。

随着环境保护意识的增强和汽车废气排放标准的逐步升级，柴油机的排放控制也越来越重要。

国六标准是我国柴油机排放控制的最新标准，对柴油机的排放要求更加严格。

在国六阶段，柴油机的后处理方法及技术路线选择是一个关键问题，本文将对其进行深入探讨。

国六阶段柴油机的后处理方法可以分为三类：废气处理、颗粒物处理和氮氧化物处理。

下面将分别介绍这三种后处理方法及其技术路线选择。

一、废气处理方法废气处理是指对柴油机燃烧后产生的废气进行处理，以降低其中有害物质的含量。

常见的废气处理方法包括三元催化器和氧化催化器。

1.三元催化器三元催化器主要用于减少氧化铱催化剂，通过氧化还原反应将废气中的一氧化碳（CO）、氮氧化物（NOx）和不完全燃烧产物等转化为水、二氧化碳和氮气等无害物质。

三元催化器具有体积小、效果好、成本低等优点，因此在国六阶段被广泛采用。

2.氧化催化器氧化催化器主要用于处理高浓度一氧化碳和挥发性有机物。

氧化催化器通过铂金属催化剂将废气中的一氧化碳和挥发性有机物氧化成二氧化碳和水。

氧化催化器是一种低温催化氧化技术，可以在相对低的温度下达到较高的净化效率。

二、颗粒物处理方法颗粒物是指柴油机排放废气中的一种可吸入颗粒物，其主要成分是细小的颗粒状物质，包括无机盐、碳化合物、氧化物等。

颗粒物处理方法包括颗粒物捕集器和颗粒物氧化催化器。

1.颗粒物捕集器颗粒物捕集器是一种用于捕获和降低柴油机排放颗粒物排放的装置。

颗粒物捕集器采用无机陶瓷滤芯或金属滤芯，通过滤芯的孔隙捕集和储存颗粒物，并定期进行再生，以恢复滤芯的捕集能力。

颗粒物捕集器具有高捕集效率和净化效果好的特点，被广泛应用于柴油机的后处理中。

2.颗粒物氧化催化器颗粒物氧化催化器是一种利用氧化剂（如二氧化氯等）对柴油机排放颗粒物中的碳氢化合物进行催化氧化的装置。

颗粒物氧化催化器通过氧化反应将颗粒物中的碳氢化合物转化为二氧化碳和水，从而降低颗粒物的排放。

柴油发动机尾气后处理技术（SCR）的应用林晓周（华南理工大学机械与汽车工程学院11级车辆1班201130080454）摘要：随着柴油机排放法规的日益严格，后处理技术是满足欧IV及以上排放法规必须采用的技术措施。

2010年之后，国家计划三年内实施柴油车国Ⅳ标准，这对EGR技术提出了极大挑战。

EGR技术难以适应柴油车更加严格的排放要求，而SCR则能满足国Ⅳ及国Ⅴ排放标准，因此SCR技术成为了市场发展主流。

SCR 技术被称为目前比较流行和广泛的机外柴油机排放控制技术。

全称叫选择性催化还原技术，其转化器具有很强的选择性，主要是针对NOx的排放控制，其还原系统的还原剂可用各种氨类物质或者各种HC。

关键词：SCR、尾气后处理技术、柴油机、NOx1.EGR与SCR之争为了满足欧Ⅳ～欧Ⅵ排放法规，欧美中重型商用车及柴油机企业在尾气后处理方面，主要采用了两条排放控制技术路线。

其一是“优化燃烧+SCR”技术路线，简称SCR路线。

其基本工作原理是通过优化柴油发动机缸内燃烧过程，使燃烧废气中的一氧化碳（CO）、碳氢化合物（HC）及颗粒（PM）等排放物得到有效控制并达到法规要求，最后对发动机排出尾气中含量较高的氦氧化物通过专门的车载后处理系统进行技术处理，以满足法规要求。

这一技术路线目前在欧洲占主流，欧洲长途载货车几乎全部采用这一方案。

其二是“EGR＋DOC/DPF/POC（废气再循环＋柴油氧化催化器/柴油颗粒过滤器/颗粒氧化催化器）”技术路线。

其中以“EGR＋DPF”应用最广泛，简称EGR路线。

EGR（废气再循环）技术，是将柴油机排气中的少部分废气经EGR阀进入进气系统，与混合气融合后进入气缸参与燃烧。

少部分废气进入气缸参与混合气的燃烧，降低了燃烧时气缸中的温度，因NOx是在高温富氧的条件下生成的，故对NOx进行了抑制，从而降低了废气中NOx的含量。

这一技术路线在北美市场占主流。

SCR技术是目前世界各国特别是欧盟各国普遍采用的控制柴油车尾气排放的一项成熟技术。

后处理DPF1. 什么是后处理DPF？后处理DPF（Diesel Particulate Filter）是一种用于减少柴油发动机尾气排放中颗粒物的设备。

它是一种重要的排气净化设备，可以有效地减少柴油车辆尾气中的颗粒物排放，保护环境，改善空气质量。

2. 后处理DPF的原理后处理DPF的原理是通过捕捉并过滤柴油发动机尾气中的颗粒物，将其截留在过滤器中，并定期进行氧化再生。

当颗粒物堆积到一定程度时，系统会自动进行再生，将颗粒物燃烧转化为无害物质，同时减少过滤器的阻力。

3. 后处理DPF的工作过程后处理DPF的工作过程可以分为三个阶段：捕集阶段、再生阶段和降阻阶段。

3.1 捕集阶段在捕集阶段，后处理DPF通过精密的孔隙结构，将尾气中的颗粒物捕捉住，防止其进入大气中。

这一过程类似于一个过滤器，将颗粒物截留在过滤器中。

3.2 再生阶段当颗粒物在后处理DPF中积累到一定程度时，系统会启动再生功能，将颗粒物燃烧转化为二氧化碳和水蒸气，释放到大气中。

再生过程通常通过增加尾气温度或引入催化剂来实现。

3.3 降阻阶段当再生过程完成后，后处理DPF将恢复到正常工作状态，颗粒物被清除，过滤器的阻力降低。

车辆可以继续行驶，而不会影响发动机性能。

4. 后处理DPF的优点后处理DPF具有以下优点：•减少柴油车辆尾气中颗粒物的排放，保护环境，改善空气质量；•增加发动机燃烧效率，提升燃油经济性；•减少氮氧化物（NOx）等有害物质的排放，改善空气质量；•对发动机性能几乎没有负面影响。

5. 后处理DPF的注意事项使用后处理DPF时需要注意以下事项：•使用低硫柴油，以减少后处理DPF的堵塞风险；•定期清理后处理DPF，防止颗粒物堆积过多；•注意避免在低速行驶或长时间怠速时使用，以充分利用再生功能；•注意定期检查和更换后处理DPF的滤芯，保持其良好的工作状态。

6. 总结后处理DPF是一种重要的柴油车辆排气净化设备，通过捕捉和过滤颗粒物，并定期进行氧化再生，可以有效减少柴油车辆尾气中的颗粒物排放。

柴油车后处理系统原理
柴油车后处理系统原理是指将柴油发动机产生的废气经过一系列的处理过程，
以减少对环境的污染和满足排放标准的要求。

该系统主要由三个主要组成部分组成：颗粒物捕捉器（DPF）、氮氧化物还原催化剂（SCR）和尿素溶液（尿素SCR）。

首先，颗粒物捕捉器（DPF）是柴油车后处理系统中的重要组成部分。

它由许
多细小通道组成的陶瓷滤芯构成。

排出的废气通过DPF时，颗粒物被滤芯截留在
其中。

随着颗粒物的积累，DPF需要通过燃烧过程进行再生以清除积聚的颗粒物。

这个过程称为颗粒物再生。

其次，氮氧化物还原催化剂（SCR）是用于减少柴油车废气中氮氧化物（NOx）排放的装置。

SCR系统的关键是添加一种称为尿素的溶液。

该尿素在特定的温度
下可分解成氨气（NH3），而氨气可以与废气中的氮氧化物发生还原反应，将其转化为氮气和水蒸气，从而减少氮氧化物的含量。

最后，尿素溶液（尿素SCR）是用于SCR系统的一种重要介质。

尿素溶液一
般由尿素和去离子水混合而成。

车辆在运行过程中，通过喷射系统将尿素溶液喷入尿素SCR器中，在催化剂的作用下，实现氮氧化物的还原。

总体而言，柴油车后处理系统原理通过颗粒物捕捉器、氮氧化物还原催化剂、
尿素溶液等组件的协同作用，有效减少柴油车废气对环境的污染。

这些系统的运行需要符合一系列参数和工作条件的要求，才能确保系统的有效性和稳定性。

通过后处理系统的应用，柴油车的排放水平得到了显著改善，为保护环境做出了贡献。

国六柴油后处理系统介绍大家都在说“国六排放发动机”归根结底还是后处理系统不一样，那么国六后处理整体方案有那么些呢?接下来我们就一一盘点一下。

国六后处理系统采用DOC+DPF+SCR+ASC技术，采用双NOx传感器，4温度传感器，1压差传感器。

采用非空气辅助尿素喷射系统。

国六后处理结构示意图如下：国六后处理系统采用DOC+DPF+SCR+ASC技术DOC: Diesel Oxidation Catalyst 柴油机氧化催化器DPF: Diesel Particulate Filter 柴油机颗粒净化器SCR: Selective Catalytic Reduction 选择性催化还原反应ASC: Ammonia Slip Catalyst氨净化催化器1、箱式催化消声器(适用K15/K13/11)箱式催化消声器外形尺寸：710mm×622mm×625mm2、箱式集成消声器(结构适用K09/08/K05/S06)箱式集成消声器外形尺寸：650mm×550mm×625mm3、一字圆桶式集成式消声器(K08\K05\S06\S04\Y30\Y24)一字圆桶式集成式消声器外形尺寸：φ260mm×1070mm\φ 258mm×1005mm\φ220mm×950mm4、U型集成式消声器(K09\K08\K05\S06\S04)U型集成式消声器适用于后置客车，尺寸根据机型各异5、S型集成式消声器(K09\K08\K05\S06\S04)S型集成式消声器适用于后置客车，尺寸根据机型各异6、气体发动机国六后处理整体方案：气体机后处理系统采用EGR+TWC技术。

国六后处理结构示意图如下：气体发动机国六后处理整体方案国六后处理系统 DPF系统介绍及堵塞原因2019-10-23 16:58:46类型：投稿来源：卡车之家作者：噬魂小大噬魂选车，用车，玩车▎重型柴油汽车排放法规●国六后处理系统技术路线和系统架构后处理系统包含以下部件：催化转化器：DOC+SCR+ASC颗粒捕集器：DPF尿素供给单元、喷射单元燃油计量单元、喷射单元传感器：温度传感器、氮氧传感器、压差传感器、PM传感器▎DPF基本原理DPF由多孔壁流式陶瓷材料制成，并涂覆有贵金属涂层，分为封装、卡箍、载体、衬垫等四个部分；它的主要功能是捕集柴油车尾气中的碳烟颗粒以及其他颗粒物，以达到净化尾气的作用；DPF捕集的这些碳烟颗粒以主动或被动再生的方式，会在载体内部被燃烧掉，转变成少量灰分物质；这些灰分是一种不可燃烧的物质，主要构成是润滑油添加剂的化学成分，如钙、硫、锌及磷的化合物；随着DPF的使用，这些物质会不断堆积堵塞DPF，造成发动机限扭、动力下降、油耗上升，甚至直接损坏DPF总成。
