浅谈重型柴油发动机的排放标准与后处理技术摘要：随着排放法规的逐步加严，仅依靠机内净化技术已不能达到法规限值要求，还必须使用排气后处理技术来控制污染物。

参考国外柴油发动机从欧VN欧Ⅵ阶段的技术路线，由于柴油机排放物PM与NOx存在折中效应，为达到欧Ⅵ排放标准，应采用组合式后处理。

关键词：重型柴油发动机的排放标准；后处理技术；环境保护部发布了关于实施国家发动机与汽车污染物排放标准，所有生产、进口、销售和注册登记的车用压燃式发动机与汽车（柴油车）必须符合国家第1V 阶段机动车排放标准（国JV标准）的要求。

从国外发展经验来看，柴油车排放要达到国lV标准的要求，除了需要提高发动机技术外，还必须在车辆上安装尾气处理装置。

一、重型柴油发动机的排放标准1.含量类指标。

尿素含量直接影响NOx的催化效率和尿素水溶液的凝固点。

在SCR还原系统中，尿素水溶液的尿素含量是关键因素之一，其原因在于：过高的尿素含量不仅不能提高NOx的转化效率。

由于过高的NH。

／N0x比会造成氨气漏失．反而易导致氨气滑失，形成二次污染物◇过低的尿素含量使NH3／NOx比过低，导致NO。

不能完全转化。

柴油发动机氮氧化物还原剂的密度与尿素含量密切相关。

试验验证表明。

在一定温度下，尿素含量与其密度具有一一对应的关系，且其密度随尿素含量增大而增大。

检测氮氧化物还原剂密度有助于辅助验证产品的尿素含量。

柴油发动机氮氧化物还原剂的折光率与尿素含量密切相关。

经过试验验证，与密度类似，在一定温度下。

柴油发动机氮氧化物还原剂的折光率与尿素含量有着一一对应的关系，且奠折光率随尿素含量增大而增大。

不溶物是柴油发动机氮氧化物还原剂中不溶于水的杂质。

据资料报道。

不溶物的存在不仅会堵塞SCR系统的输液管道和喷嘴。

还易堵塞催化剂孔道，造成NO礴等化率降低（影响尾气在催化剂孔道中的扩散速度）及尾气背压增大。

严重时会损坏发动机。

在一定温度下，尿素能水解产生氨。

碱度太高。

说明部分尿素已经分解。

1 引言1.1研究背景近年来我国非道路移动机械发展迅速，其污染物排放已呈快速上升之势，非道路移动机械柴油车作为主流非道路移动机械设备，却面临着排放标准规章不健全、管理制度不规范、污染物排放量大、使用范围面积广等问题。

而非道路移动机械柴油车排放治理作为一项复杂的系统工程，涉及诸多方面以及排放治理方案、治理产品选择与匹配、后期监控等诸多环节，各相关方及环节均会影响排放治理效果。

对研究非道路移动机械柴油车的污染治理技术及有利于响应我国相关法律法规、规范目前行业现状，推动相关技术发展并进一步治理环境问题，为目前严峻的环保态势解决机械污染物排放最大来源。

1.2 非道路移动机械柴油车简介非道路机械是指装配有发动机的机械和可运输机械设备，常见的主要包括拖拉机、农用运输车（农机牌照）、联合收割机、排灌机械、装载机、起重机、挖掘机、割草机、推土机、压路机、沥青摊铺机、公路用卡车、铲车、压路机、沥青摊铺、叉车、机械制造、工程机械、矿山机械、园林机械、机械设备制造生产等，使用动力主要是柴油或者是汽油发动机。

本文旨在研究使用动力为柴油发动机的非道路移动机械柴油车的排气污染治理技术及相关对策。

1.3排放污染物危害非道路移动机械尾气中含有一氧化碳（CO）、碳氢化合物（HC）、氮氧化合物（NOx）、二氧化硫（SO2）、烟尘等污染物，这些污染物对人体健康有很大危害。

一氧化碳是烃燃料燃烧的中间产物，当非道路移动机械负重过大或空挡运转时，燃料不能充分燃烧，废气中一氧化碳含量会明显增加。

一氧化碳由呼吸道进入人体的血液后，会和血液里的红血蛋白 Hb 结合，形成碳氧血红蛋白，导致携氧能力下降，使人体出现反应，如听力会因为耳内的耳蜗神经细胞缺氧而受损害等。

吸入过量的一氧化碳会使人发生气急、嘴唇发紫、呼吸困难甚至死亡。

虽然对人体无副作用的一氧化碳阈值尚未确定，但长期吸收一氧化碳对城市居民身体健康是一个潜在威胁。

氮氧化合物是在内燃机气缸内生成的，排放量取决于燃烧温度、时间和空燃比等因素。

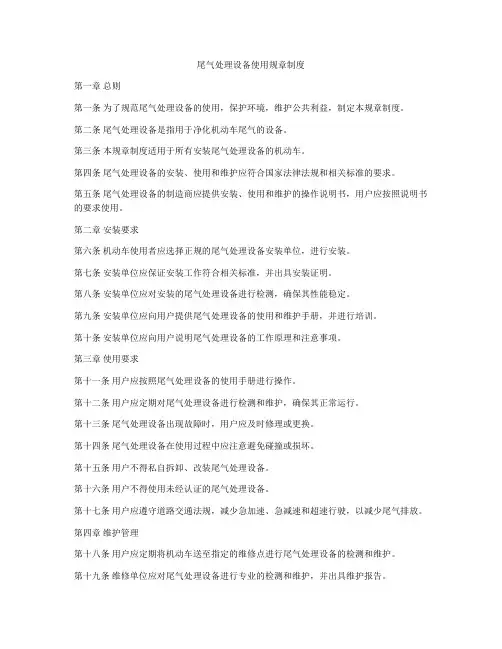

尾气处理设备使用规章制度第一章总则第一条为了规范尾气处理设备的使用，保护环境，维护公共利益，制定本规章制度。

第二条尾气处理设备是指用于净化机动车尾气的设备。

第三条本规章制度适用于所有安装尾气处理设备的机动车。

第四条尾气处理设备的安装、使用和维护应符合国家法律法规和相关标准的要求。

第五条尾气处理设备的制造商应提供安装、使用和维护的操作说明书，用户应按照说明书的要求使用。

第二章安装要求第六条机动车使用者应选择正规的尾气处理设备安装单位，进行安装。

第七条安装单位应保证安装工作符合相关标准，并出具安装证明。

第八条安装单位应对安装的尾气处理设备进行检测，确保其性能稳定。

第九条安装单位应向用户提供尾气处理设备的使用和维护手册，并进行培训。

第十条安装单位应向用户说明尾气处理设备的工作原理和注意事项。

第三章使用要求第十一条用户应按照尾气处理设备的使用手册进行操作。

第十二条用户应定期对尾气处理设备进行检测和维护，确保其正常运行。

第十三条尾气处理设备出现故障时，用户应及时修理或更换。

第十四条尾气处理设备在使用过程中应注意避免碰撞或损坏。

第十五条用户不得私自拆卸、改装尾气处理设备。

第十六条用户不得使用未经认证的尾气处理设备。

第十七条用户应遵守道路交通法规，减少急加速、急减速和超速行驶，以减少尾气排放。

第四章维护管理第十八条用户应定期将机动车送至指定的维修点进行尾气处理设备的检测和维护。

第十九条维修单位应对尾气处理设备进行专业的检测和维护，并出具维护报告。

第二十条用户应定期更换尾气处理设备的滤芯、催化剂等易损件。

第二十一条用户应对尾气处理设备进行清洗和保养，确保其性能稳定。

第五章处罚措施第二十二条对违反本规章制度的用户，将按照相关法律法规给予处罚。

第二十三条对恶意拆卸、私自改装尾气处理设备的用户，将暂停其机动车使用权。

第六章附则第二十四条本规章制度由机动车管理部门负责解释。

第二十五条本规章制度自颁布之日起生效。

以上就是尾气处理设备使用规章制度的完整内容，希望用户严格遵守各项规定，共同维护环境和交通秩序。

柴油发动机尾气后处理技术的运用研究摘要：近年来，我国经济迅速发展，但与此同时，我国也面临着严重的环境污染问题，这是最严重的问题。

为了解决一系列环境问题，主要是因为内燃机排放量低于标准，政府制定了内燃机排放标准和减少污染。

为此，有关技术人员必须对柴油机进行改造，使其排气符合排放标准。

本文件主要分析了SCR技术在柴油机废气处理方面的现状并分析了未来的趋势。

关键词：柴油发动机；排放；控制技术随着社会的发展和对生产力的需求的增加，柴油发动机已成为越来越受欢迎的重要生产和运输来源。

合理利用柴油发动机运行过程中产生的废气是人类和环境安全的责任这是一个重要的改进柴油机本身。

随着相关标准的提高现有的EGR技术不再符合相关的排放要求SCR技术的传播和应用是科学发展的正确步骤。

1、相关概述SCR基本原则。

这一技术主要用于加热和再生时注射和修复尿素，从而能够处理物质，因此，由于加热，氮氧化物的排放转化为氮和水，以便最终达到既定的排放标准。

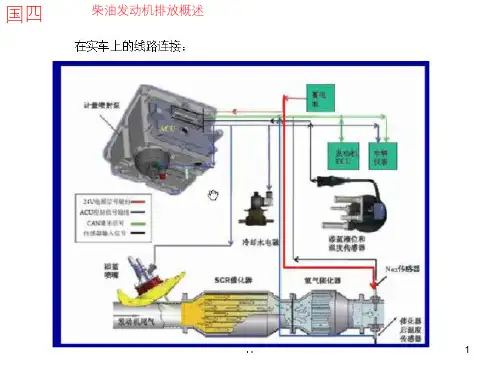

该系统包括尿素水箱、各种测量仪器、喷雾器和相关的传感器。

按照排气后工作原则，先将烟道混合，然后再配尿素，喷雾器将尿素溶液喷淋，然后尿素会在高温下分解成氨，然后在催化剂中还原为氮氧化物最后是氮，大量的氨，自然，将转换为氮。

防止泄漏。

这一技术的主要优点是它不会对硫磺敏感，特别是100升。

然后，它的尾矿处理需要5升尿素在水溶液。

该系统主要通过电池满足其基本的电力需求，只有在有电的情况下才能加热；然后，相应的阀门取代空气，以确保气体的化学反应具有一定的空间和时间。

在这一系统中，污染物的排放可减少到最低限度，因此，技术人员应当能够根据系统的基本运行目标和要求合理地操作该系统。

为了明确界定该系统的运作原则，必须提高其运作效率，为了确保符合目前的排放标准。

然而，目前这一技术主要适用于长途卡车，这些内燃机本身费用相对较高，需要大量的安装设施因此难以在某些内燃机上使用。

今后需要简化和整合其设备以确保其在各种运输工具上的使用。

721　重型柴油车的国六排放标准随着国家“蓝天保卫战”的实施，环保升级“迫在眉睫”，柴油车排放标准升级如同箭在弦上。

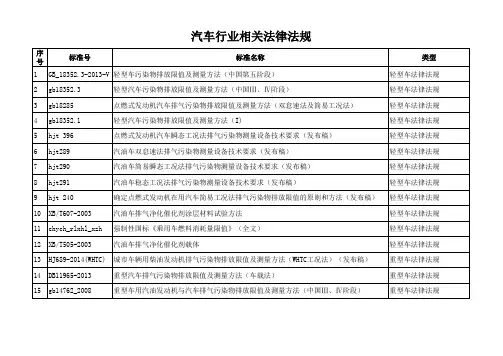

2018年7月3日，生态环境部刊发“关于发布国家污染物排放标准《重型柴油车污染物排放限值及测量方法（中国第六阶段）》（GB 17691—2018）的公告”（以下简称“新国标”），宣布自2021年7月1日起，所有生产、进口、销售和注册登记的重型柴油车应符合本标准要求。

之后，北京、天津、河北、山东、河南、广东等6省市相继宣布将于2019年7月1日提前实施国六排放标准。

对于重型车而言，无论是压燃式还是气体点燃式柴油机，要想满足史上最严苛的国六排放标准，都必须在发动机后处理上进行大规模的技术升级。

新国标中的发动机标准循环排放限值见表1所列。

柴油机稳态工况（ESC/WHSC ）下国三到国六排放标准中最主要污染物NO x 与PM 限值的主要变化是：氮氧化物（NO x ）和颗粒物（PM ）排放限值和国五相比分别提高了77%和67%，增加了粒子数量（PN ）排放限值要求；变更了污染物排放测试循环，发动机测试工况从欧洲稳态循环（ESC ）和欧洲瞬态循环（ETC ）改为更具有代表性的世界统一稳态循环（WHSC ）和世界统一瞬态循环（WHTC ）。

2　柴油机排放后处理系统的含义及发展新国标中对柴油机排放后处理系统的定义为：催化器（氧化型催化器、三元催化转换器及任何气体催化器）、颗粒捕集器，除氮氧系统、组合式降氮氧系统的颗粒捕集器，以及其他各种安装在发动机下游的削减污染物的装置。

通常为了降低重型柴油车气态污染物和颗粒污染物的排放，一般会采用以下两种方式：一是利用发动机机内净化从根源上减少污染物的产生；二是通过增加后处理系统尽可能地将产生的污染物通过化学反应消除掉。

对采用清洁高效的缸内燃烧控制技术，减少发动机的原始污染物排放是发动机开发工作中最重要、最基本的工作。

利用发动机机内净化可以有效控制颗粒物的排放，能满足国三排放法规。

柴油机排气后处理技术进入二十世纪九十年代以来，能源危机和环境污染两大问题，严重危害人类社会的可持续发展，日益受到各国政府和民间的重视。

随着汽车工业的发展，汽车保有量的增加，对能源和环境的压力日益加剧，新的排放法规的要求日趋严格，研究开发低排放、低油耗的汽车新技术势在必行[1]。

柴油机作为一种高效节能的动力机械，在军车动力中占据这越来越重要的地位。

为了保持柴油机卓越的燃油经济性，同时又能满足越来越严格的排放法规要求，电控燃油喷射、可变截面涡轮增压器和废气再循环、排气后处理等技术被相继采用，并逐渐成为先进柴油机的通用技术标准。

然而，随着排放法规的日益严格，机内净化技术实现起来已经愈有难度且成本较高，排气后处理技术成为了减少尾气污染的重要手段。

本文章主要介绍柴油机主要污染物生成机理，柴油机排气后处理技术的相关情况。

一柴油机排放主要污染物生成机理柴油机排放的主要污染物有：NO x、微粒。

1.NOx的生成机理感兴趣的氮氧化物是指NO，N2O（燃气轮机）和NO2，其中常见的是NO和NO2，它们统称为NOx。

在燃烧后的排气过程中，更加稳定的NO几乎总是超过其它氮氧化物占主要地位。

NO的生成途径以确定有两种：1.高温途径即在已燃区产生的NO称为热NO；2.瞬发途径。

即在火焰区产生的NO称为瞬发NO；氮氧化合物是在燃烧过程中由燃烧空气中的氮或来自化石燃料中的含氮有机物（主要是在重油和煤中）生成的。

若NOx排放受到热力学平衡约束条件控制的话，则氮氧化物的浓度在排气温度下将小于1×10-6。

当燃烧产物的温度下降，NOx浓度开始降低，但在火焰温度下，供NOx分解的时间在通常的燃烧设备中都太短，难以达到平衡状态，以及氮氧化合物在数十到数千（与燃烧的情况有关）10-6的浓度下被激冷。

这样，NOx生成和分解的化学过程是由化学动力学而不是热力学控制的。

NO和NO2浓度是彼此被另一个快速活性基反应连系在一起的：NO2和O，H和OH反应生成NO，而NO和HO2反应生成NO2。

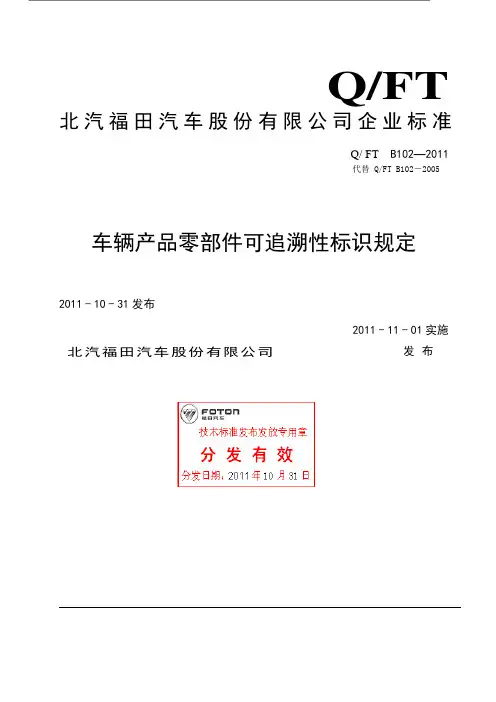

Q/FT 北汽福田汽车股份有限公司企业标准Q/ FT B102—2011代替Q/FT B102－2005 车辆产品零部件可追溯性标识规定2011-10-31发布2011-11-01实施北汽福田汽车股份有限公司发布Q/FT B102—2011目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 标识要求 (1)3.1 总则 (1)3.2 标识内容 (2)3.3 标识方式 (3)附录A（资料性附录）车辆产品零部件追溯性标识要求 (6)附录B（资料性附录）起重机零部件追溯性标识要求 (24)附录C（规范性附录）自制零部件的生产厂代号 (38)IQ/FT B102—2011II 前言本标准是根据GB/T 1.1－2009给出的规则起草。
