红外辐射传感器

辐射式光电传感器原理

一、引言

辐射式光电传感器是一种被广泛应用于工业自动化领域的传感器。它通过将光电效应与热效应相结合，实现对物体表面温度的测量。本文将详细介绍辐射式光电传感器的原理。

二、辐射式光电传感器概述

辐射式光电传感器是一种非接触式温度测量仪器，它通过测量物体表面发出的红外辐射能量来计算物体表面温度。该传感器可以在高温环境下进行测量，并且不会影响到被测物体的表面。

三、光电效应原理

当光线照射到金属或半导体材料上时，会产生光电效应。这种效应是指当光子撞击材料表面时，能够将部分能量转移给材料中的自由电子，使得这些自由电子获得足够的能量以跃迁至导带中，并形成一个电子空穴对。当这些自由电子和空穴对再次结合时，会释放出能量。

四、热效应原理

根据斯特藩-玻尔兹曼定律，物体的温度越高，它所发出的红外辐射能量也就越大。因此，通过测量物体表面发出的红外辐射能量，可以计算出物体表面的温度。

五、辐射式光电传感器原理

辐射式光电传感器是通过将光电效应和热效应相结合来实现对物体表面温度测量的。当红外光线照射到传感器上时，会产生光电效应，使得传感器中的自由电子获得足够的能量跃迁至导带中，并形成一个电子空穴对。当这些自由电子和空穴对再次结合时，会释放出能量。

同时，当被测物体表面发出红外辐射时，这些辐射能量会被传感器吸收，并使得传感器中的温度升高。根据斯特藩-玻尔兹曼定律，传感器所发出的红外辐射能量与其温度成正比。因此，通过测量传感器所发出的红外辐射能量即可计算出被测物体表面的温度。

六、优缺点分析

1. 优点：辐射式光电传感器可以在高温环境下进行测量，并且不会影响到被测物体的表面。

2. 缺点：辐射式光电传感器对被测物体的表面反射率和发射率要求较高，且在低温环境下精度较低。

七、应用领域

辐射式光电传感器广泛应用于工业自动化领域，如钢铁、石油化工、航空航天等行业。它可以用于测量高温炉内物体的表面温度，以及液体和气体的温度等。

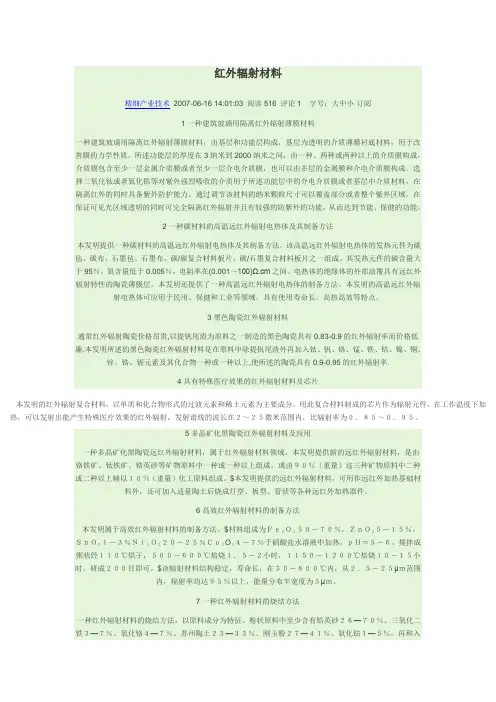

红外辐射材料

精细产业技术 2007-06-16 14:01:03 阅读516 评论1 字号：大中小 订阅

1 一种建筑玻璃用隔离红外辐射薄膜材料

一种建筑玻璃用隔离红外辐射薄膜材料，由基层和功能层构成，基层为透明的介质薄膜衬底材料，用于改善膜的力学性质。所述功能层的厚度在3纳米到2000纳米之间，由一种、两种或两种以上的介质膜构成，介质膜包含至少一层金属介质膜或者至少一层介电介质膜，也可以由多层的金属膜和介电介质膜构成。选择二氧化钛或者氧化锆等对紫外强烈吸收的介质用于所述功能层中的介电介质膜或者基层中介质材料，在隔离红外的同时具备紫外防护能力。通过调节该材料的纳米颗粒尺寸可以覆盖部分或者整个紫外区域，在保证可见光区域透明的同时可完全隔离红外辐射并且有较强的防紫外的功能，从而达到节能、保健的功能。

2 一种碳材料的高温远红外辐射电热体及其制备方法

本发明提供一种碳材料的高温远红外辐射电热体及其制备方法，该高温远红外辐射电热体的发热元件为碳毡、碳布、石墨毡、石墨布、碳/碳复合材料板片、碳/石墨复合材料板片之一组成。其发热元件的碳含量大于95％，氧含量低于0.005％，电阻率在(0.001～100)Ω.cm之间。电热体的绝缘体的外部涂覆具有远红外辐射特性的陶瓷薄膜层。本发明还提供了一种高温远红外辐射电热体的制备方法。本发明的高温远红外辐射电热体可应用于民用、保健和工业等领域，具有使用寿命长，高热高效等特点。

3 黑色陶瓷红外辐射材料

通常红外辐射陶瓷价格昂贵,以提钒尾渣为原料之一制造的黑色陶瓷具有0.83-0.9的红外辐射率而价格低廉.本发明所述的黑色陶瓷红外辐射材料是在原料中除提钒尾渣外再加入钛、钒、铬、锰、铁、钴、镍、铜、锌、锆、铌元素及其化合物一种或一种以上,使所述的陶瓷具有0.9-0.95的红外辐射率.

4 具有特殊医疗效果的红外辐射材料及芯片

本发明的红外辐射复合材料，以单质和化合物形式的过渡元素和稀土元素为主要成分。用此复合材料制成的芯片作为辐射元件，在工作温度下加热，可以发射出能产生特殊医疗效果的红外辐射，发射谱线的波长在２～２５微米范围内，比辐射率为０．８５～０．９５。

传感器原理及检测技术

课程论文

题目：红外传感器及应用

班级：电子信息工程1111

学号：**********

姓名：***

目录

1. 前言 1

2. 什么是红外线 2

3. 什么是红外传感器 2

4. 红外传感器的工作原理 2

5. 红外传感器的分类 4

6. 红外传感器的应用 4

7. 红外传感器的发展前景 6

8. 参考文献 7

前言

在科技高度发达的今天，自动控制和自动检测在人们的日常生活和工业控制所占的比例也越来越重，使人们的生活越来越舒适，工业生产的效率越来越高。而传感器是自动控制中的重要组成部件，是信息采集系统的重要部件，通过传感器将感受或响应的被测量转换成适合输送或检测的信号（一般为电信号），再利用计算机或者电路设备对传感器输出的信号进行处理从而达到自动控制的功能，由于传感器的响应时间一般都比较短，所以可以通过计算机系统对工业生产进行实时控制。红外传感器是传感器中常见的一类，由于红外传感器是检测红外辐射的一类传感器，而自然界中任何物体只要其稳定高于绝对零度都将对外辐射红外能量，所以红外传感器称为非常实用的一类传感器，利用红外传感器可以设计出很多实用的传感器模块，如红外测温仪，红外成像仪，红外人体探测报警器，自动门控制系统等。在我们日常的生活中红外线传感器也是非常的常见，比如我们生活中的各种遥控器，以及电脑使用的鼠标等等，都用到了红外线传感器，所以红外线传感器在先到生活中是不可或缺的一种产品。

红外传感器的工作原理及应用

红外传感器是一种能够感知红外辐射并转化为电信号的装置。它主要基于物体发射的红外辐射与其周围环境的红外辐射差异来工作。红外传感器广泛应用于许多领域，包括安防监控、工业自动化、医疗仪器、家电、热成像等。

红外传感器的工作原理主要由以下几个方面组成：

1. 红外发射：红外传感器内部有一个发射二极管，通过施加电压或电流来驱动二极管发射红外光线。通常使用半导体材料，如氮化镓（GaN）或铟镓砷化物（InGaAs）作为发射材料。

2. 红外接收：红外传感器内部有一个接收二极管，用于接收周围物体发射的红外辐射。接收二极管通常采用半导体材料，如硅（Si）或锗（Ge），具有高灵敏度和短响应时间。

3. 红外信号处理：传感器接收到红外辐射后，会将其转换为电信号。这些电信号经过放大、滤波和调节等处理步骤，以更好地适应特定应用需求。

红外传感器广泛应用于各个领域，以下是一些常见的应用：

1. 安防监控：红外传感器在安防监控领域中被广泛使用。它们能够检测到人体的热量和红外辐射，可以在黑暗中进行夜间监控，并在检测到热体时触发警报。

2. 工业自动化：红外传感器在工业自动化中应用较多。它们可用于检测物体的位置、距离、速度和方向，以实现自动控制和无人操作。

3. 医疗仪器：红外传感器在医疗仪器中用于测量体温、呼吸率和心率等生理参数。它们以非接触的方式进行测量，减少了对患者的不适和传染风险。

4. 家电：红外传感器广泛应用于家电中，如遥控器、智能家居设备等。它们能够接收来自遥控器的红外信号，并将其转换为电信号以实现远程控制。

5. 热成像：红外传感器也常用于热成像技术中。它们能够检测并测量物体表面的红外辐射，以生成温度分布图像，用于检测异常热源、热量损失等。

红外传感器具有许多优点，如高灵敏度、快速响应、无接触测量等。然而，它们也存在一些限制，如受到环境温度和湿度的影响、易受其他光源干扰等。因此，在选择和应用红外传感器时，需要仔细考虑具体的应用环境和要求，以确保其正常工作和有效性。
