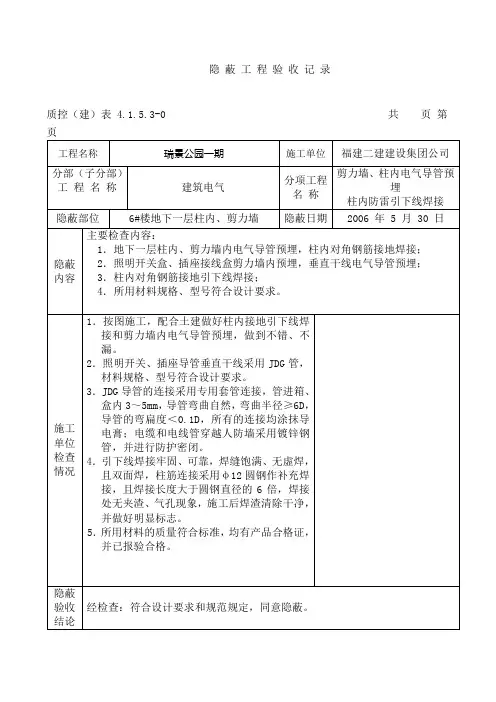

隐蔽工程验收记录
质控（建）表4.1.5.3-0 共 页 第 页
工程名称 瑞景公园一期 施工单位 福建二建建设集团公司
分部（子分部）工 程 名 称 建筑电气 分项工程名 称 剪力墙、柱内电气导管预埋
柱内防雷引下线焊接
隐蔽部位 6#楼地下一层柱内、剪力墙 隐蔽日期 2006 年 5 月 30 日
隐蔽内容
主要检查内容：
1．地下一层柱内、剪力墙内电气导管预埋，柱内对角钢筋接地焊接；
2．照明开关盒、插座接线盒剪力墙内预埋，垂直干线电气导管预埋；
3．柱内对角钢筋接地引下线焊接；
4．所用材料规格、型号符合设计要求。
施工单位检查情况
1．按图施工，配合土建做好柱内接地引下线焊接和剪力墙内电气导管预埋，做到不错、不漏。
2．照明开关、插座导管垂直干线采用JDG管，材料规格、型号符合设计要求。
3．JDG导管的连接采用专用套管连接，管进箱、盒内3～5mm，导管弯曲自然，弯曲半径≥6D，导管的弯扁度＜0.1D，所有的连接均涂抹导电膏；电缆和电线管穿越人防墙采用镀锌钢管，并进行防护密闭。
4．引下线焊接牢固、可靠，焊缝饱满、无虚焊，且双面焊，柱筋连接采用φ12圆钢作补充焊接，且焊接长度大于圆钢直径的6倍，焊接处无夹渣、气孔现象，施工后焊渣清除干净，并做好明显标活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 志。
5．所用材料的质量符合标准，均有产品合格证，并已报验合格。
隐蔽验收结论 经检查：符合设计要求和规范规定，同意隐蔽。
施工单位 质 检 员 施 工 员 监理（建
设）单位 监理工程师（建设单位
项目专业技术负责人）
隐蔽工程验收记录
质控（建）表4.1.5.3-1 共 页 第 页
工程名称 瑞景公园一期 施工单位 福建二建建设集团公司
分部（子分部）工 程 名 称 建筑电气 分项工程名 称 剪力墙、柱内电气导管预埋
柱内防雷引下线焊接
隐蔽部位 6#楼八层(6-1)～(6-13)轴
结构柱、剪力墙 隐蔽日期 2006 年 8 月 27 日 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 隐蔽内容
主要检查内容：
1．八层柱内、剪力墙内电气导管预埋，柱内对角钢筋接地焊接；
2．照明开关盒、插座接线盒剪力墙内预埋，垂直干线电气导管预埋；
3．柱内对角钢筋接地引下线焊接；
4．所用材料规格、型号符合设计要求。
施工单位检查情况
1．按图施工，配合土建做好柱内接地引下线焊接和剪力墙内电气导管预埋，做到不错、不漏。
2．照明开关、插座导管采用KBG管，垂直干线采用JDG管，材料规格、型号符合设计要求。
3．KBG导管、JDG导管的连接采用专用套管连接，管进箱、盒内3～5mm，导管弯曲自然，弯曲半径≥6D，导管的弯扁度＜0.1D，所有的连接均涂抹导电膏
4．引下线焊接牢固、可靠，焊缝饱满、无虚焊，且双面焊，柱筋连接采用φ12圆钢作补充焊接，且焊接长度大于圆钢直径的6倍，焊接处无夹渣、气孔现象，施工后焊渣清除干净，并做好明显标志。
5．所用材料的质量符合标准，均有产品合格证，并已报验合格。
结构柱内两对角主筋引下线梁内两根主筋转角处用12圆钢进行跨接北柱内两根对角主筋隐蔽验收结论 经检查：符合设计要求和规范规定，同意隐蔽。 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 施工单位 质 检 员 施 工 员 监理（建
设）单位 监理工程师（建设单位
项目专业技术负责人）
隐蔽工程验收记录
质控（建）表4.1.5.3-2 共 页 第 页
工程名称 瑞景公园一期 施工单位 福建二建建设集团公司
分部（子分部）工 程 名 称 建筑电气 分项工程名 称 剪力墙、柱内电气导管预埋
柱内防雷引下线焊接
隐蔽部位 6#楼机房层(6-1)～(6-13)轴
结构柱、剪力墙 隐蔽日期 2006 年 12 月 6 日
隐蔽内容
主要检查内容：
1．机房层柱内、剪力墙内电气导管预埋，柱内对角钢筋接地焊接；
2．照明开关盒、插座接线盒剪力墙内预埋，垂直干线电气导管预埋；
3．柱内对角钢筋接地引下线焊接；
4．所用材料规格、型号符合设计要求。 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 施工单位检查情况
1．按图施工，配合土建做好柱内接地引下线焊接和剪力墙内电气导管预埋，做到不错、不漏。
2．照明开关、插座导管采用PVC管，垂直干线采用JDG管，材料规格、型号符合设计要求。
3．PVC导管、JDG导管的连接采用专用套管连接，管进箱、盒内3～5mm，导管弯曲自然，弯曲半径≥6D，导管的弯扁度＜0.1D，JDG导管的连接均涂抹导电膏，PVC导管采用专用胶水粘接。
4．引下线焊接牢固、可靠，焊缝饱满、无虚焊，且双面焊，柱筋连接采用φ12圆钢作补充焊接，且焊接长度大于圆钢直径的6倍，焊接处无夹渣、气孔现象，施工后焊渣清除干净，并做好明显标志。
5．所用材料的质量符合标准，均有产品合格证，并已报验合格。
结构柱内两对角主筋引下线梁内两根主筋转角处用12圆钢进行跨接北柱内两根对角主筋隐蔽验收结论 经检查：符合设计要求和规范规定，同意隐蔽。
施工单位 质 检 员 施 工 员 监理（建
设）单位 监理工程师（建设单位
项目专业技术负责人）
隐蔽工程验收记录
质控（建）表4.1.5.3-3 共 页 第 页
工程名称 瑞景公园一期 施工单位 福建二建建设集团公司 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 分部（子分部）工 程 名 称 建筑电气 分项工程名 称 电线、电缆导管预埋
卫生间局部等电位焊接
隐蔽部位 6#楼八层(6-1)～(6-13)轴梁板 隐蔽日期 2006 年 8 月24 日
隐蔽内容 主要检查内容：
1． 照明、插座电线导管预埋，垂直干线电气导管预埋；
2． 卫生间局部等电位焊接；
3． 所用材料规格、型号符合设计要求。
施工单位检查情况
按照电施图纸、会审纪要及施工规范要求：
1．照明、插座电气导管采用KBG管，垂直干线采用JDG管，材料规格、型号符合设计要求。
2．KBG导管、JDG导管的连接采用专用套管连接，管进箱、盒内3～5mm，导管弯曲自然，弯曲半径≥6D，弯扁度＜0.1D，管路的连接处涂抹导电膏。
3．卫生间等电位利用底部钢筋进行网格焊接，并在等电位箱处预留焊接φ12镀锌圆钢作为以后连接使用。
4．焊缝饱满，无虚焊，且双面焊，焊接的长度为圆钢直径的6倍，无夹渣、气孔现象，连接处均采用φ10镀锌圆钢作补充焊接，焊接后焊渣清除干净。
5．采用材料的质量符合标准，均有产品合格证，并已报验合格。 弯扁度不大于0.1D专用套管连接螺纹接头接线盒弯曲半径R>6D卫生间等电位网格与预留网格焊接用10镀锌圆钢跨接预留12镀锌圆钢
隐蔽验收结论 经检查：符合设计要求和规范规定，同意隐蔽。 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 施工单位 质 检 员 施 工 员 监理（建
设）单位 监理工程师（建设单位
项目专业技术负责人）
隐蔽工程验收记录
质控（建）表4.1.5.3-4 共 页 第 页
工程名称 瑞景公园一期 施工单位 福建二建建设集团公司
分部（子分部）工 程 名 称 建筑电气 分项工程名 称 电线、电缆导管预埋
卫生间局部等电位焊接
隐蔽部位 6#楼十九层(6-14)～(6-27)轴梁板 隐蔽日期 2006 年 10 月 29 日
隐蔽内容 主要检查内容：
1.照明、插座电线导管预埋，垂直干线电气导管预埋；
2.卫生间局部等电位焊接；
3.所用材料规格、型号符合设计要求。 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 施工单位检查情况
按照电施图纸、会审纪要及施工规范要求：
1．照明、插座电气导管采用PVC管，垂直干线采用JDG管，材料规格、型号符合设计要求。
2．PVC导管、JDG导管的连接采用专用套管连接，管进箱、盒内3～5mm，导管弯曲自然，弯曲半径≥6D，弯扁度＜0.1D，JDG导管的连接均涂抹导电膏，PVC导管采用专用胶水粘接。
3.卫生间等电位利用底部钢筋进行网格焊接，并在等电位箱处预留φ12镀锌圆钢作为以后连接使用。
4．焊缝饱满，无虚焊，且双面焊，焊接的长度为圆钢直径的6倍，无夹渣、气孔现象，连接处均采用φ10镀锌圆钢作补充焊接，焊接后焊渣清除干净。
5．采用材料的质量符合标准，均有产品合格证，并已报验合格。 预留12镀锌圆钢网格焊接用10镀锌圆钢跨接卫生间等电位网格与预留弯扁度不大于0.1D专用套管连接螺纹接头接线盒弯曲半径R>6D隐蔽验收结论 经检查：符合设计要求和规范规定，同意隐蔽。
施工单位 质 检 员 施 工 员 监理（建
设）单位 监理工程师（建设单位
项目专业技术负责人）
隐蔽工程验收记录 活动主题：《幸福来敲门》2013品界软装馆“惊艳降临”。
页脚内容 质控（建）表4.1.5.3-5 共 页 第 页
工程名称 瑞景公园一期 施工单位 福建二建建设集团公司
分部（子分部）工 程 名 称 建筑电气 分项工程名 称 基础接地
隐蔽部位 6#楼地下基础接地 隐蔽日期 2006 年 5 月 16 日
隐蔽内容 主要检查内容：
1．地下基础接地，地梁与桩基焊接；
2．各种专用设备接地预留-40×4镀锌扁钢；
3、焊接工艺与材料规格、型号符合设计要求。
施工单位检查情况
按照电施图纸、会审纪要及施工规范要求：
1．利用土建桩基钢筋为接地极，利用地梁钢筋为接地水平线，二者紧密焊通后利用柱内两对角筋与二者焊为一体，形成良好的电气通路，并且接地电阻测试不大于1Ω；
2．各种专用接地线根据电施图用-40×4镀锌扁钢预留焊接或用导管引至各接地点；
3．焊接牢固、可靠，焊缝饱满，无虚焊，且双面焊，柱内钢筋、桩内钢筋以及与地梁钢筋的连接采用Ф12镀锌圆钢作补充焊接，且焊接长度大于圆钢直径的6倍，引至各专用接地线的扁钢焊接不少于三面，焊接长度大于扁钢截面的6倍，焊接处无夹渣、气孔现象，焊完焊渣清除干净，并做好明显标志；
4．采用材料的质量符合标准,均有产品合格证，并已
结构柱内两对角主筋引下线梁内两根主筋转角处用12圆钢进行跨接利用桩基内主筋与引下线主筋和梁主筋相焊通,跨接筋用12圆钢焊接
