合成氨

1 合成氨

合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨，世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。合成氨主要用作化肥、冷冻剂和化工原料。

① 天然气制氨。天然气先经脱硫，然后通过二次转化，再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约0.1％～0.3％（体积），经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。以石脑油为原料的合成氨生产流程与此流程相似。

② 重质油制氨。重质油包括各种深度加工所得的渣油，可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。空气分离装置制得的氧用于重质油气化，氮作为氨合成原料外，液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂。

③ 煤（焦炭）制氨。随着石油化工和天然气化工的发展，以煤（焦炭）为原料制取氨的方式在世界上已很少采用。

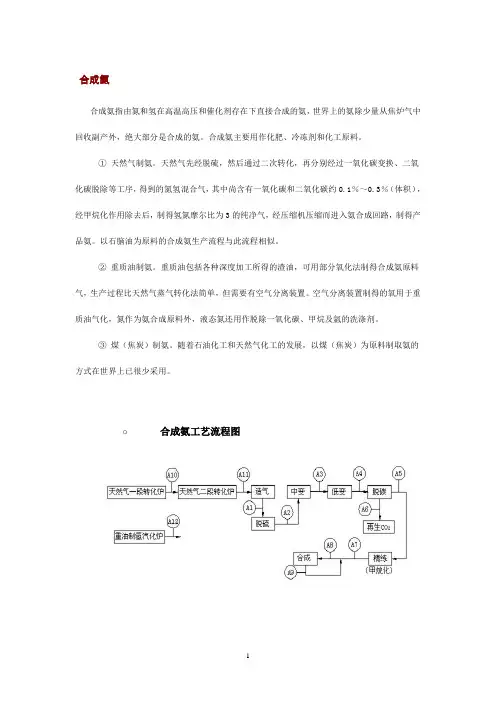

o 合成氨工艺流程图

2

o 合成氨的在线分析检测点

序号 检测点 被测组分 典型量程 备注

A1 半水煤气 O2 0~1%

A2 脱硫 H2S、SO2 0~5%

A3 中变出口 CO 0~5%

A4 低变出口 CO 0~1%

A5 脱碳出口 CO2 0~2%

A6 再生CO2（入口） O2 0~15%

A7 精练气（甲烷化）出口 CO2+CO2 0~50ppm

A8 合成塔入口新鲜气 H2 50~80%

CH4 0~15%

A9 合成循环气 H2 40~70%

A10 天然气制氢一段炉 CH4 0~15%

A11 天然气制氢二段炉 CH4 0~1%

A12 重油制氢汽化炉 CH4 0~10%

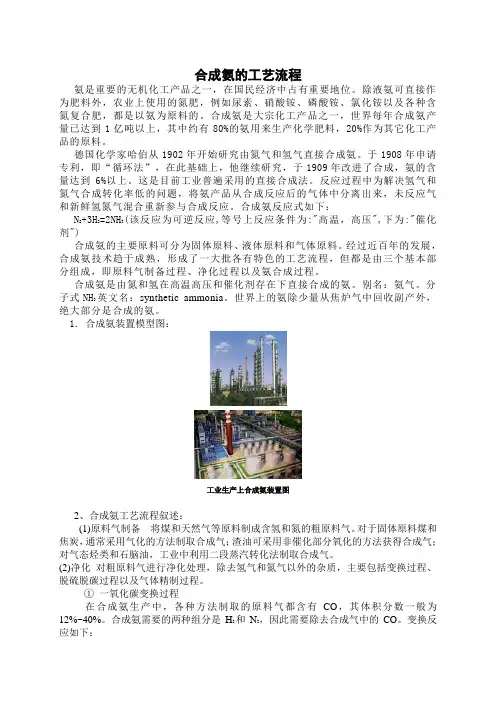

合成氨的工艺流程

氨是重要的无机化工产品之一，在国民经济中占有重要地位。除液氨可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。

德国化学家哈伯从1902年开始研究由氮气和氢气直接合成氨。于1908年申请专利，即“循环法”，在此基础上，他继续研究，于1909年改进了合成，氨的含量达到6%以上。这是目前工业普遍采用的直接合成法。反应过程中为解决氢气和氮气合成转化率低的问题，将氨产品从合成反应后的气体中分离出来，未反应气和新鲜氢氮气混合重新参与合成反应。合成氨反应式如下：

N2+3H2=2NH3(该反应为可逆反应,等号上反应条件为:"高温，高压",下为:"催化剂")

合成氨的主要原料可分为固体原料、液体原料和气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。

合成氨是由氮和氢在高温高压和催化剂存在下直接合成的氨。别名：氨气。分子式NH3英文名：synthetic ammonia。世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。

1. 合成氨装置模型图：

工业生产上合成氨装置图

2、合成氨工艺流程叙述：

(1)原料气制备 将煤和天然气等原料制成含氢和氮的粗原料气。对于固体原料煤和焦炭，通常采用气化的方法制取合成气；渣油可采用非催化部分氧化的方法获得合成气；对气态烃类和石脑油，工业中利用二段蒸汽转化法制取合成气。

(2)净化 对粗原料气进行净化处理，除去氢气和氮气以外的杂质，主要包括变换过程、脱硫脱碳过程以及气体精制过程。

① 一氧化碳变换过程

在合成氨生产中，各种方法制取的原料气都含有CO，其体积分数一般为12%~40%。合成氨需要的两种组分是H2和N2，因此需要除去合成气中的CO。变换反应如下： CO+H2OH→2+CO2

合成氨

第 1 页 共 6 页 合成氨的主要原料可分为固体原料、液体原料和气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。

工艺路线：

造气 -> 半水煤气脱硫 -> 压缩机 1 ， 2 工段 -> 变换

-> 变换气脱硫 -> 压缩机 3 段 -> 脱硫 -> 压缩机 4 ， 5

工段 -> 铜洗 -> 压缩机 6 段 -> 氨合成 -> 产品 NH3

1. 合成氨的工艺流程

(1) 原料气制备 ： 将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化所生成的半水煤气经燃烧室、废热锅炉回收热量后送入气柜。

半水煤气由气柜进入电除尘器，除去固体颗粒后依次进入压缩机的Ⅰ、Ⅱ、Ⅲ段，加压到 1.9~2.0Mpa ，送入脱硫塔，用 A.D.A.

溶液或其他脱硫溶液洗涤 , 以除去硫化氢，随后，气体经饱和塔进入热交换器，加热升温后进入一氧化碳变换炉，用水蒸汽使气体中的一氧化碳变为氢。变换后的气体，返回热交换器进行降温，并经热水塔的进一步降温后，进入变换器脱硫塔，以除去变换时产生的硫化氢。然后，气体进入二氧化碳吸收塔，用水洗法除去大部分二氧化碳。脱碳后的原料进入压缩机Ⅳ、Ⅴ段，升压到压缩机 12.09~13.0Mpa 合成氨

第 2 页 共 6 页 后，依次进入铜洗塔和碱洗塔，使气体中残余的一氧化碳和二氧化碳含量进一步降至 20 （ ppm ）以下，以满足合成氨的要求。

净化后的原料气进入压缩机的最后一段，升压到 30.0~32.0

MPa 进入滤油器，在此与循环压缩机来的循环气混合，经除油后，进入冷凝塔和 氨冷器 的管内，再进入冷凝塔的下部，分离出液氨。分离出液氨后的气体进入冷凝塔上部的管间，与管内的气体换热升温后进入氨合成塔。在高温高压并有催化剂存在的条件下， 将氮氢气

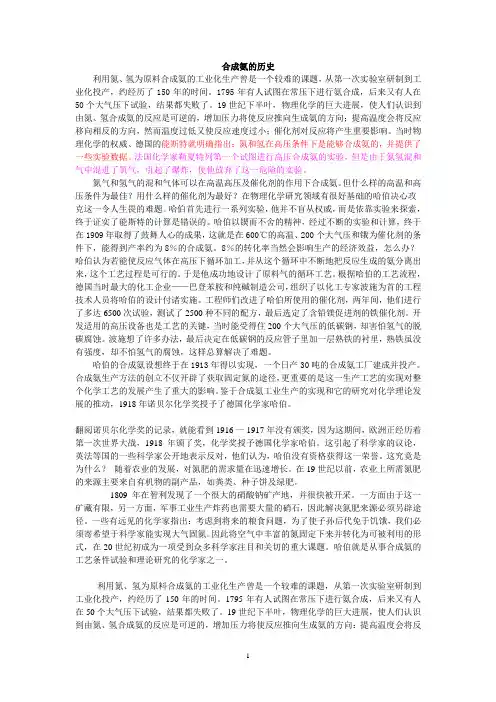

1 合成氨的历史

利用氮、氢为原料合成氨的工业化生产曾是一个较难的课题，从第一次实验室研制到工业化投产，约经历了150年的时间。1795年有人试图在常压下进行氨合成，后来又有人在50个大气压下试验，结果都失败了。19世纪下半叶，物理化学的巨大进展，使人们认识到由氮、氢合成氨的反应是可逆的，增加压力将使反应推向生成氨的方向；提高温度会将反应移向相反的方向，然而温度过低又使反应速度过小；催化剂对反应将产生重要影响。当时物理化学的权威、德国的能斯特就明确指出：氮和氢在高压条件下是能够合成氨的，并提供了一些实验数据。法国化学家勒夏特列第一个试图进行高压合成氨的实验，但是由于氮氢混和气中混进了氧气，引起了爆炸，使他放弃了这一危险的实验。

氮气和氢气的混和气体可以在高温高压及催化剂的作用下合成氨。但什么样的高温和高压条件为最佳？用什么样的催化剂为最好？在物理化学研究领域有很好基础的哈伯决心攻克这一令人生畏的难题。哈伯首先进行一系列实验，他并不盲从权威，而是依靠实验来探索，终于证实了能斯特的计算是错误的。哈伯以锲而不舍的精神，经过不断的实验和计算，终于在1909年取得了鼓舞人心的成果，这就是在600℃的高温、200个大气压和锇为催化剂的条件下，能得到产率约为8％的合成氨。8％的转化率当然会影响生产的经济效益，怎么办？哈伯认为若能使反应气体在高压下循环加工，并从这个循环中不断地把反应生成的氨分离出来，这个工艺过程是可行的。于是他成功地设计了原料气的循环工艺。根据哈伯的工艺流程，德国当时最大的化工企业——巴登苯胺和纯碱制造公司，组织了以化工专家波施为首的工程技术人员将哈伯的设计付诸实施。工程师们改进了哈伯所使用的催化剂，两年间，他们进行了多达6500次试验，测试了2500种不同的配方，最后选定了含铅镁促进剂的铁催化剂。开发适用的高压设备也是工艺的关键，当时能受得住200个大气压的低碳钢，却害怕氢气的脱碳腐蚀。波施想了许多办法，最后决定在低碳钢的反应管子里加一层熟铁的衬里，熟铁虽没有强度，却不怕氢气的腐蚀，这样总算解决了难题。
