B B U硬件介绍DBS3900BBU主要功能简介：a)BBU3900是BTS的基带处理单元，并提供与BSC之间的物理接口。
b)提供对外接口：Abis接口，CPRI接口。
Abis接口用于处理Abis信令和业务。
CPRI接口：提供BBU和RRU之间的接口，完成Um接口物理层和公共信道,MAC层协议处理功能，基带子系统通过CMPT提供的E1/T1接口接入传输系统，以连接到BSC设备，通过HCPM/HCEM提供的SFP接口与射频模块RRU/RFU或者ODU软基站相连。
c)完成CDMA1X话务CDMA1X EV-DO基带数据的调制解调、CDMA的编码解码功能。
d)提供系统同步时钟信号。
e)完成系统的资源管理、和操作维护和环境监测功能。
BBU板卡名称及功能介绍BBU硬件基本数据：华为3900站型BBU共有8个槽位，槽位编号规则是0至7。
0号至5号槽位用于插信道板，6号与7号槽位用于插CMPT主控板。
华为3900站型BBU的0、1号槽位与4、5槽位之间数据不能透传，2、3号槽位和0、1、4、5槽位之间可以数据透传英文简称英文全称中文名称功能CMPTCDMA MainProcessing&Transmission Unit主控传输模块实现BTS与BSC之间的数据传输处理，对整个BTS进行控制和管理，为基站系统提供时钟信号。
CMPT支持E1/T1/FE三种传输方式，支持IP传输模式。
最多配置2块，支持1+1备份每块提供4路E1/T1、2路FE接口，以前四口，目前也可提供8口CMPT板DO载频是否扩容的条件：如果话务量大于5ERL,占空比大于70%、用户数大于10，三个条件中满足2个以上就需要重点考虑扩容了，BBU配置计算。
例：沧州医专学校晚忙时总话务量1053Erl（PS+CS），不含切换。
总用户4200人，新生入学用户预计发展翼机通用户3700人，估算算所需设备数量。
1053/4200=0.229ERL/人，切换话务按35%估算，0.229*1.35=0.31，估算新生入学后晚忙时话务量0.31*7900=2449ERL。
华为3900主设备BBU功能模块介绍作为一个通信人，从2G到4G时代，都是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也是通信集成商最辉煌时代，每一个集成商都有自己的直放站设备，很多直放站都是福建人做的，然后通信集成商贴牌，在买给运营商，也就时最集成商是最好赚钱年份，现在大的通信集成商也基本是那时起来的。
3G后，通信基本是华为和中兴的天下，可能少部分爱立信。
通信集成商买不出去设备，后来设计都由设计院统一出图，又少了一份设计费，只能买个无源器件，做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有的都打到了4折，2014年以后通信集成商小的公司基本死了很多，或转行，留下大的集成商，基本在还以前的债。
不说了，说多了感觉都是通信行业的血泪史！聊点华为吧，华为还是值得国人骄傲的，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用的基本是华为，今天就聊聊华为的BBU。
一、BBU介绍BBU全称Building Base band Unit ，中文名：基带处理单元。
RRU（射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案，可以很好地解决的室内、室外信号覆盖。
TD-LTE（4G）基站系统由产品功能模块（BBU、RRU）和配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU 硬件介绍BBU 为基带处理单元，完成基站基带信号的处理功能BBU 插槽编号1、BBU的主要功能包括：1.提供基站侧与各网元及核心网的物理通信接口，完成信息交互。
2.提供与RRU通信的Ir接口。
3.提供与LMT或DOMC920连接的维护通道。
4.完成上下行数据处理功能。
5.集中管理整个基站系统，包括操作维护和信令处理。
6.提供系统时钟。
三、BBU插槽配置四、WMPT/UMPTb7单板是TDS制式中BBU的主控板，为其它单板提供信令处理和资源管理功能。
常用BBU，RRU介绍V1.1目录常用BBU，RRU介绍V1.1 (1)一、项目上常用BBU、RRU简介 (2)二、BBU 产品规格介绍 (2)FSMF BBU 与FSIH BU的产品规格 (2)TBBP530技术数据 (4)三、常用RRU介绍 (5)3.1、RRU功能 (5)3.2、不同型号RRU介绍 (5)FZFA (5)TRRU3152-fa (6)FZNL (7)FZFD (8)FZNK (9)FZND (10)FZFE (11)FZFF/FZFF-e (12)FZHJ-b (13)TD-LTE一体化小基站FWHE (14)四、总结 (16)NSN TD-LTE 2.6G(D频段) XX站射频单元 (16)NSN TD-LTE 1.9G (F频段)XX站射频单元 (17)NSN TD-LTE 2.3G (E频段)XX站射频单元 (18)一、项目上常用BBU、RRU简介二、BBU 产品规格介绍FSMF BBU 与FSIH BBU的产品规格图1 室外系统模块（FSMF BBU）图2 室内系统模块（FSIH BBU）TBBP530技术数据三、常用RRU介绍3.1、RRU功能RRU是射频远端处理单元，主要功能包括：通过天馈接收射频信号，将接收信号下变频至中频信号，并进行放大处理、模数转换、数字下变频、匹配滤波、DAGC（Digital Automatic Gain Control）后发送给BBU或XX站进行处理。
•接收上级设备（BBU或XX站）送来的下行基带数据，并转发级联RRU 的数据，将下行扩频信号进行成形滤波、数模转换、射频信号上变频至发射频段的处理。
•提供射频通道接收信号和发射信号复用功能，可使接收信号与发射信号共用一个天线通道，并对接收信号和发射信号提供滤波功能。
3.2、不同型号RRU介绍RRU具体型号包括：FZFA(TRRU3158-fa)/TRRU3152-fa/FZNL(TRRU3151-fae)/FZND(TRRU3158e-fa)/FZNK(TRR U3151e-fae)/FZND(TRRU3152-e)/FZNN/FZFE/FZFF-e/FZHJ-b等。

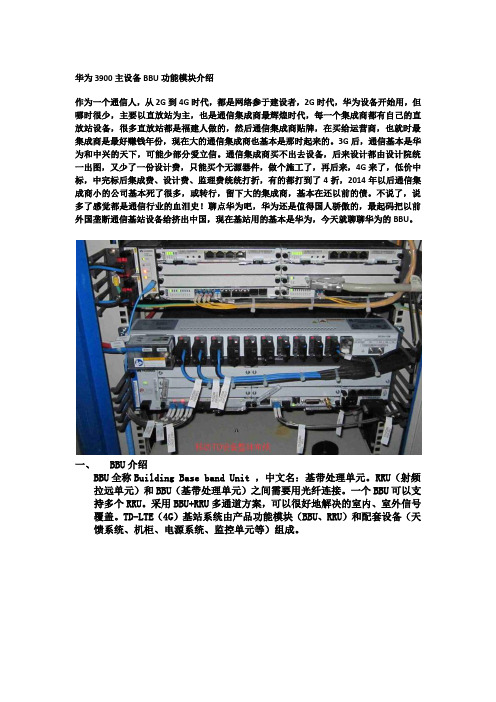

华为3900主设备BBU功能模块介绍
作为一个通信人，从2G到4G时代，都是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也是通信集成商最辉煌时代，每一个集成商都有自己的直放站设备，很多直放站都是福建人做的，然后通信集成商贴牌，在买给运营商，也就时最集成商是最好赚钱年份，现在大的通信集成商也基本是那时起来的。
3G后，通信基本是华为和中兴的天下，可能少部分爱立信。
通信集成商买不出去设备，后来设计都由设计院统一出图，又少了一份设计费，只能买个无源器件，做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有的都打到了4折，2014年以后通信集成商小的公司基本死了很多，或转行，留下大的集成商，基本在还以前的债。
不说了，说多了感觉都是通信行业的血泪史！聊点华为吧，华为还是值得国人骄傲的，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用的基本是华为，今天就聊聊华为的BBU。
一、BBU介绍
BBU全称Building Base band Unit ，中文名：基带处理单元。
RRU（射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案，可以很好地解决的室内、室外信号覆盖。
TD-LTE（4G）基站系统由产品功能模块（BBU、RRU）和配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU 硬件介绍
BBU 为基带处理单元，完成基站基带信号的处理功能
BBU 插槽编号
1、BBU的主要功能包括：
1.提供基站侧与各网元及核心网的物理通信接口，完成信息交互。
2.提供与RRU通信的Ir接口。
3.提供与LMT或DOMC920连接的维护通道。
4.完成上下行数据处理功能。
5.集中管理整个基站系统，包括操作维护和信令处理。
6.提供系统时钟。
三、BBU插槽配置
四、WMPT/UMPTb7单板是TDS制式中BBU的主控板，为其它单板提供信令处理和资源管理功能。
1、WMPT单板包括如下功能：
1.主控：包括配置管理、设备管理、软件管理、性能监视、告警、日志等操作
维护功能，并实现对系统内部各单板的控制；WMPT还处理Iub接口的NBAP 协议，完成整个NodeB内的呼叫处理。
2.交换：框内各单板的低速用户面数据和控制/维护信号都经过WMPT交换到目
标端口。
3.时钟：集成OCXO及锁相模块，为基站各业务提供统一的时钟；WMPT集成
高灵敏度星卡，提供绝对时间信息和1PPS（1 Pulse Per Second）参考时钟源。
4.传输：WMPT在初始配置的时候，实现基本传输的功能，传输接口包括4个
E1、1个电口FE、一个光口FE，完成ATM和IP over Ethernet的协议处理。
2、UMPTb7单板的功能为：
1.完成配置管理、设备管理、性能监视、信令处理、主备切换等功能。
2.实现对系统内部各单板的控制。
3.提供整个系统所需要的基准时钟。
4.可以实现传输功能，集成单星卡，提供绝对时间信息和1PPS参考时钟源。
5.在初始配置的时候，完成基本传输的功能，包括4个E1和2个FE/GE的传输
接口，完成IP和PPP协议。
4、UMPTb3/UMPTb4为TDL制式中BBU的主控传输板，为其他单板提供信令处理
和资源管理等功能。
5、UMPTb3主控&传输单板的功能为：
•完成配置管理、设备管理、性能监视、信令处理、主备切换等功能。
•实现对系统内部各单板的控制。
•可以实现传输功能。
•在初始配置的时候，完成基本传输的功能，包括4个E1和2个FE/GE的传输接口，完成IP和PPP协议。
6、UMPTb4主控&传输单板的功能为：
•完成配置管理、设备管理、性能监视、信令处理、主备切换等功能。
•实现对系统内部各单板的控制。
•提供整个系统所需要的基准时钟。
•可以实现传输功能，集成单星卡，提供绝对时间信息和参考时钟源。
•在初始配置的时候，完成基本传输的功能，包括4个E1和2个FE/GE的传输接口，完成IP和PPP协议。
7、UBBP是TDS产品的基带处理接口板,支持12载波的基带处理相关功能（如PS、CS、HSDPA、HSUPA、MBMS等）；提供3个面板光口，可通过光纤连接RRU，最大支持2.5Gbit/s速率。
8、UBBPc是UBBP的第三代基带处理接口板，支持12载波的基带处理相关功能（如PS、CS、HSDPA、HSUPA、MBMS等）；提供6个面板光口，可通过光纤连接RRU和TDL BBU，最大支持6.144Gbit/s速率，兼容2.5Gbit/s速率。
9、LBBPd是TDL产品的新一代基带处理板，提供6个SFP+光口，可通过光纤连接RRU，传输业务数据、时钟和同步信号，最大支持9.8Gbit/s速率。
当光口速率为9.8Gbit/s是，只能使用前3个光口，后边3个不可用
10、LBBPd单板的主要功能包括：
完成上下行数据的基带处理功能。
提供与射频模块的Ir接口。
11、单块单板支持的小区数、带宽以及天线配置如下：A×（B×8T8R/4T4R）×20M/10M 取值：A最大为3，B=1
A×（B×2T2R）×20M/10M
1×20M的RRU：A最大为6，B最大为6，A×B最大为6
2×20M的RRU：A最大为6，B最大为3，A×B最大为6•A表示小区数B表示小区内RRU个数20M表示小区带宽•LBBPd最大支持的RRC连接用户数3600
五、载波规格
六、BBU电源
1、UPEUc单板是BBU的电源单板，用于实现将-48V直流输入电源转换为+12V直流
工作电源，当BBU插框中超过4块单板，需插2块UPEU。
1.UPEUc主要包括如下功能：
1）将-48V直流输入电源转换为单板支持的+12V直流工作电源。
2）提供2路RS485信号接口和8路干结点告警信号接口。
2、FANc模块是BBU的风扇模块，主要用于风扇的转速控制及风扇板的温度检测。
FANc 主要包括如下功能：
•控制风扇转速。
•向主控板上报风扇状态。
•检测进风口温度。
•提供散热功能。
•支持电子标签读写功能。
总结，华为3900的BBU就讲到这里，下次讲下华为的RRU各功能模块。
