51单片机流水灯实验报告-单片机实验报告流水灯

实验一流水灯实验报告一、实验目的1、熟练掌握JC-51A型开发板的使用方法和注意事项。

2、了解简单单片机应用系统的设计方法。

3、掌握应用KEIL软件编辑、编译源汇编程序的操作方法。

4、掌握应用USBISP烧录软件STC-ISP的操作方法。

5、掌握89C52RC单片机的流水灯操作过程。

二、实验内容在JC-51A开发板上实现8个发光LED“流水”的现象，并通过编写程序控制流水现象。

三、实验主要仪器及软件1，JC-51A开发板2，一台电脑3，STC-ISP-V479软件4，KEIL软件四、实验说明当8255 的PA口有低电平输出时，相应的发光二极管就会点亮。

应用这一原理我们可以容易的点亮一个数码管，例如令PA口输出0111 1111时D1就会点亮。

若再把0111 1111向右循环一位，利用PA口输出，就会点亮D2。

在发光二极管两次点亮的间隔中加延时程序，让每次点亮停留一段时间，像这样人眼就可以看到“流水”的现象。

五、实验步骤步骤一：把学习板连接到电脑上，把光盘安装到电脑里，注意电脑右下方显示的是COM几端口；步骤二：打开光盘看到“4.程序烧写软件”字样并打开，安装PL-232驱动这个软件，并打开STC手动下载，找到STC_ISP_V479.exe并打开；步骤三：打开看到一个界面，MCU type选择STC89C52RC，COM端口选择刚刚看到的几端口；步骤四：点击open file，选择光盘里5.MINI-V22实例源程序，打开汇编参考样例，打开流水灯2，选择hex格式的文件，点击确定；步骤五：点击download，如果连接不成功，重置下学习板的开关，这时就看到学习板的流水灯的滚动了。

六、广告流水灯程序ORG 00HMOV P2,#80HSTART:MOV A,#0FFH ;赋初值CLR CMOV R2,#8LOOP:RRC A ; 带进位右移MOV P1,ACALL DELAYDJNZ R2,LOOPMOV R2,#7LOOP1:RLC A ; 带进位左移MOV P1,ACALL DELAYDJNZ R2,LOOP1JMP STARTDELAY:MOV R3,#20 ; 延时0.2秒D1: MOV R4,#20 D2: MOV R5,#248DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND七、实验原理图更改此处可以使流水灯速度发生变化八、总结：通过本实验，懂得如何安装kell软件以及实验板，懂得单片机的调试，初步了解并熟悉实验板上单片机I/O口和LED 灯的电路结构，能通过修改程序实现仿真板上不同灯的亮灭情况，并希望通过多次试验对它有更多的了解。

51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。

一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。

二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。

流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。

三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。

2. 在编程软件中，新建一个工程，选择适合的单片机型号。

3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。

4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。

5. 将编写好的程序下载到单片机中。

6. 打开电源，观察LED灯的亮灭顺序是否符合预期。

五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。

LED灯按照设定的顺序亮灭，形成了流水灯的效果。

通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。

六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。

流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。

在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。

这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。

七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。

例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。

一、实验目的1. 掌握单片机的基本原理和操作方法。

2. 熟悉单片机编程环境Keil的使用。

3. 熟悉LED流水灯的原理和编程方法。

4. 培养动手实践能力和团队协作精神。

二、实验原理1. 单片机（Microcontroller Unit，MCU）是一种具有中央处理器（CPU）、存储器（RAM、ROM）和输入输出接口（I/O）等功能的集成电子电路。

它广泛应用于各种电子设备中，如家用电器、工业控制、汽车电子等。

2. LED（Light Emitting Diode，发光二极管）是一种半导体器件，具有单向导电性。

当电流通过LED时，会发出光亮。

3. 流水灯是一种通过控制LED灯的亮灭，模拟流水效果的电子装置。

在单片机控制下，可以实现不同形式的流水灯效果。

三、实验设备1. 单片机实验板（如STC89C52单片机实验板）2. LED灯若干3. 跳线若干4. 电阻若干5. 电源（5V）6. Keil软件四、实验步骤1. 硬件连接（1）将单片机的P1.0-P1.7引脚与LED灯的正极相连，负极接地。

（2）将电阻串联在LED灯和单片机引脚之间，起到限流作用。

（3）将单片机的VCC和GND分别连接到5V电源的正负极。

2. 软件编写（1）在Keil软件中创建一个新的项目，选择相应的单片机型号。

（2）编写主函数main()，实现流水灯的编程。

（3）初始化单片机的P1口为输出模式。

（4）定义延时函数Delay()，实现流水灯的延时效果。

（5）在主循环中，通过改变P1口的高低电平，控制LED灯的亮灭，实现流水灯效果。

（6）保存并编译程序。

3. 程序调试（1）将编译后的程序下载到单片机实验板中。

（2）观察LED灯的流水效果，检查程序是否正确。

（3）如有错误，修改程序并重新编译、下载。

五、实验结果与分析1. 实验结果通过实验，成功实现了LED流水灯效果，实现了不同形式的流水灯效果。

2. 实验分析（1）在实验过程中，学习了单片机的基本原理和操作方法，掌握了Keil软件的使用。

本次实训旨在通过实际操作，让学生掌握数电流水灯的制作原理、电路连接方法以及编程技巧。

通过制作数电流水灯，提高学生的电子电路设计能力、编程能力和动手实践能力，同时加深对单片机原理的理解。

二、实训环境1. 实训器材：51单片机开发板、LED灯条、电阻、电位器、连接线、面包板、编程软件等。

2. 实训场地：电子实验室。

三、实训原理数电流水灯是通过单片机控制LED灯条上的LED灯依次点亮，模拟流水灯效果。

具体原理如下：1. 单片机通过编程，控制各个LED灯依次点亮，实现流水灯效果。

2. 通过电位器调节LED灯的亮度，使流水灯效果更加自然。

四、实训过程1. 电路连接（1）将51单片机的I/O口与LED灯条上的LED灯依次连接。

（2）将电阻串联在LED灯两端，起到限流作用。

（3）将电位器连接在LED灯条的正极和地之间，用于调节亮度。

2. 编程（1）使用C语言编写单片机程序，实现LED灯依次点亮的功能。

（2）设置延时函数，控制LED灯点亮的时间间隔。

（3）使用电位器读取亮度值，调整LED灯亮度。

3. 调试（1）将编写好的程序下载到单片机中。

（2）观察LED灯流水灯效果，根据实际情况调整延时时间和亮度。

经过实际操作，成功制作出数电流水灯，实现了流水灯效果。

在调试过程中，根据实际情况调整了延时时间和亮度，使流水灯效果更加自然。

六、实训总结1. 通过本次实训，掌握了数电流水灯的制作原理和电路连接方法，提高了电子电路设计能力。

2. 学会了使用C语言编写单片机程序，提高了编程能力。

3. 增强了动手实践能力，提高了解决问题的能力。

4. 加深了对单片机原理的理解，为今后学习相关课程奠定了基础。

七、改进意见1. 在电路设计方面，可以考虑使用模块化设计，提高电路的稳定性和可维护性。

2. 在编程方面，可以尝试使用更高级的编程技巧，使流水灯效果更加丰富。

3. 在实训过程中，可以增加更多的实验内容，提高学生的综合能力。

通过本次实训，我深刻认识到理论知识与实践操作相结合的重要性。

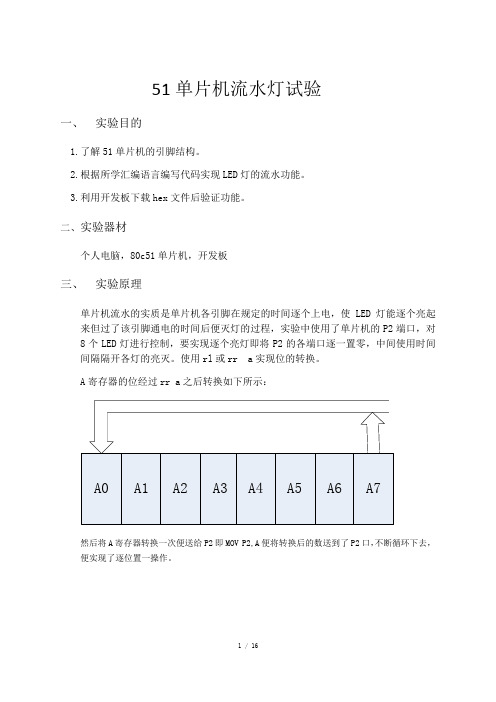

51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。

2.根据所学汇编语言编写代码实现LED灯的流水功能。

3.利用开发板下载hex文件后验证功能。

二、实验器材个人电脑，80c51单片机，开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用rl或rr a实现位的转换。

A寄存器的位经过rr a之后转换如下所示：然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。

四、实验电路图五、通过仿真实验正确性代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,ARL AACALL DELAY SJMP LOOPDELAY:MOV R1,#255 DEL2:MOV R2,#250DEL1:DJNZ R2,DEL1DJNZ R1,DEL2RETEnd实验结果：六、实验参考程序#include<reg52.h>#define uchar unsigned char #define uint unsigned intuchar table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};sbit P00=P0^0;sbit P01=P0^1;void delay(uchar t){uchar i,j;for(i=0;i<t;i++)for(j=0;j<110;j++); }void main(){uchar i;while(1){P00=1;delay(2000);P00=0;for(i=0;i<8;i++){P1=table[i];P2=table[i];delay(2000);}P01=1;delay(2000);P01=0;}}实物展示：（1）单片机最小系统板（2）自己焊制的集成最小系统板自己制作的心形流水灯实验板（3）系统板与实验板的连接展示七．实验总结:这次试验我通过Proteus仿真实现对流水灯功能的实现。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。

2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。

3. 提高动手实践能力，培养团队协作精神。

二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。

2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。

三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。

实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。

四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。

2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。

3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。

（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。

（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。

（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。

4. 编译程序，生成HEX文件。

5. 将生成的HEX文件导入Proteus软件，运行仿真实验。

6. 观察实验现象，检查LED灯的流水灯效果是否正常。

五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。

2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。

实验过程中，可以调整定时器的定时时间，改变流水灯的速度。

六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。

2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。

3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。
