筏板基础钢筋绑扎流程
一、准备工作。
1.1 熟悉图纸。
在开始筏板基础钢筋绑扎之前，得把施工图纸琢磨透，这就好比打仗前要摸清敌情。
要清楚钢筋的规格、型号、数量、位置，心里有个底，才能干得漂亮。
1.2 材料准备。
钢筋得保质保量，不能有弯曲、裂纹这些毛病。
把需要的各种型号钢筋都准备齐全，别到时候缺这少那，手忙脚乱。
还有绑扎用的铁丝，也得准备妥当，可别“临时抱佛脚”。
二、钢筋摆放。
2.1 底层钢筋。
先把底层钢筋铺好，要横平竖直，间距均匀。
就像排兵布阵一样，整整齐齐，不能乱糟糟的。
2.2 上层钢筋。
底层弄好，接着来上层钢筋。
这时候要注意和底层钢筋的对应关系，别弄岔了。
2.3 马凳筋设置。
为了保证两层钢筋的间距，马凳筋可不能少。
这马凳筋就像是“顶梁柱”，撑起了两层钢筋。
三、钢筋绑扎。
3.1 绑扎方法。
绑扎的时候，手法要巧，力度要适中。
不能太松，松了钢筋会跑位；也不能太紧，太紧会损伤钢筋。
3.2 节点处理。
在钢筋的交接点，要绑扎牢固，这可是关键部位，“牵一发而动全身”，不能有丝毫马虎。
筏板基础钢筋绑扎这活儿，得细心、耐心、用心。
每一个环节都不能掉链子，只有这样，才能保证工程质量，打造出坚固可靠的筏板基础。
这就像是盖房子打地基，地基不稳，房子就容易出问题。
所以咱们得把这活儿干漂亮，让大家都放心！。

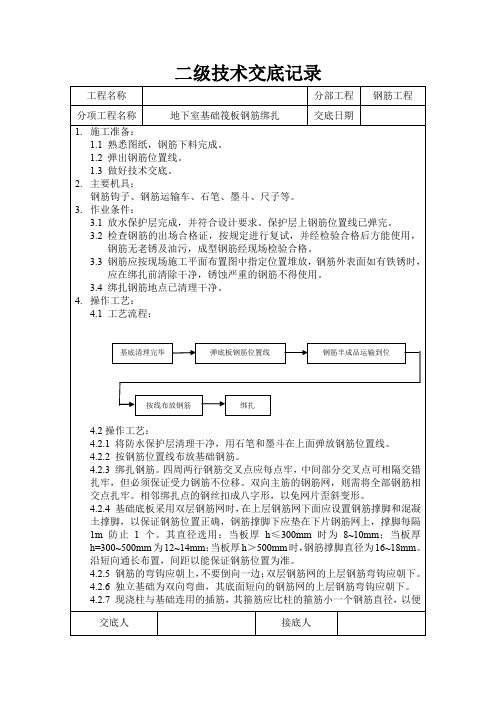

筏板基础钢筋绑扎质量技术交底工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期分部分项工程钢筋制安接收人签字交底内容：一、施工准备：1、材料准备：按设计图纸及配料单配制成型的钢筋，20#～22#火烧丝、钢筋马凳、固定双排墙筋用的梯子筋、大理石及塑料垫块；2、主要机具：钢筋钩子、小撬杠、扳子、墨斗、钢丝刷、运钢筋手推车、粉笔等；3、施工条件：（1）按施工平面图规定的位置清理、平整好钢筋堆放场地，准备好垫木，按绑扎顺序分类堆放钢筋，如有锈蚀需预先进行除锈处理；（2）核对图纸、配料单、与已配好的钢筋的钢号、规格尺寸、形状、数量上是否一致，如有问题及时解决；（3）垫层清理干净，并已弹好底层钢筋的位置线、插筋位置线及模板控制线，并经过自检合报项目部质量员验收合格，方可进行下道工序施工；（4）熟悉图纸研究好钢筋绑扎顺序，进行技术交底；二、施工技术要求及施工工艺：工艺流程：划钢筋位置线→运钢筋→摆板下铁下排筋和附加筋→搭绑扎梁筋架子→绑梁上铁上排、箍筋和下铁下排主筋→摆底板下铁上排钢筋和附加筋→绑东西向梁的上排钢筋和下铁下排钢筋→绑马凳、摆底板东西向上铁下排钢筋→摆(绑扎)底板上铁上排钢筋→插墙、柱插筋。
1、划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，梁边筏板筋距梁边6.5 cm，在保护层上弹出钢筋位置线（包括基础梁钢筋位置线）。
2、运钢筋：钢筋采用人工及塔吊从钢筋加工厂运到基坑内，吊运时一定要按绑扎先后顺序分类吊运，以免造成钢筋混乱；3、摆筏板下铁下排钢筋和附加筋：根据所划的钢筋位置线，开始摆放钢筋，同时用直螺纹开始连接，连接技术要求见钢筋直螺纹技术交底。
主筋下面应垫40厚的大理石垫块，垫块分布密度以不被压碎为宜。
4、搭绑扎梁筋架子：摆梁钢筋前，用钢管搭架子，用来支撑梁的钢筋。
连接钢管的卡子必须拧紧，钢管下面必须垫木板。
5、摆梁上铁上排、梁箍筋和下铁下排主筋：首先把梁的上铁摆在钢筋架子上，根据图纸在钢筋上用粉笔划出箍筋位置线，然后套箍筋(箍筋弯钩应错开)。
筏板钢筋绑扎技术交底一.作业条件:1.钢筋绑扎前，核对下料单是否正确，并检查有无锈蚀现象，除锈后再运至绑扎部位。
2.做好放线工作，弹出柱、墙的位置线，并弹号钢筋位置线。
3.Φ22、Φ25钢筋接头提前焊接，采用单面搭接焊，焊缝长度10d。
二.操作工艺：1.绑集水坑钢筋：1.1.按图纸要求间距，绑扎下层双向Φ22@200网，要求每扣绑扎。
1.2.绑扎上层钢筋网，在已绑好的下层铁上划好钢筋位置线，然后依此绑扎。
2.绑筏板下层钢筋：2.1.根据在防水保护层弹好的钢筋位置线，先铺南北向下铁下Φ22@200，要求在同一截面相互错开50％，相邻焊接接头必须错开800mm（从两个焊接接头中心之间计算），同一根钢筋尽量减少接头。
2.2.后铺东西向下铁上Φ22@200钢筋，同样要求在同一截面相互错开50％，相邻焊接接头必须错开800mm（从两个焊接接头中心之间计算），所有扣不得漏绑。
3.钢筋DL梁:3.1.在放平的梁水平主钢筋上，用粉笔画出箍筋间距。
箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
箍筋的接头，即弯勾叠合处沿梁水平筋交错布置绑扎。
3.2.DL梁在槽上预先绑扎好后，根据已划好的DL梁位置线用塔吊直接吊装到位。
4.绑扎筏板上层铁：4.1.铺设上层铁马凳：马凳用剩余短料焊制成，马凳高660mm，马凳南北向放置，间距1.2-1.5m。
4.2.绑扎上层下铁：根据在马凳上划好的钢筋位置线，顺序放置Φ22@200钢筋，接头50%错开。
4.3.绑扎上层上铁：根据在上层下铁上划好的钢筋位置线，顺序放置Φ22@200钢筋，接头50%错开，要求扣不得漏绑。
5.绑扎加强筋：根据图示位置依此Φ14@200-Φ20@200加强筋。
6.绑扎暗柱和墙体插筋：根据放好的柱和墙体位置线，将暗柱和墙体插筋绑扎就位，并和筏板钢筋点焊固定，要求接头均50%错开，甩出筏板面的最短长度40d，暗柱绑扎一道两道箍筋，墙体绑扎一道水平筋。
筏板钢筋绑扎施工方案
一、施工准备
在进行筏板钢筋绑扎前，首先要做好施工准备工作，包括确认图纸设计、准备
所需材料和工具等。
确认筏板的尺寸、钢筋的规格和数量，检查钢筋是否完好无损，准备好绑扎所需的钢丝、扳手和剪刀等工具。
二、钢筋加工
1.测量长度：根据设计图纸要求，对钢筋进行测量并使用剪刀进行切
割，保证长度准确。
2.弯曲处理：对需要弯曲的钢筋进行加工处理，保证符合设计要求的
弯曲半径和角度。
三、绑扎方法
1.单肢绑扎法：将两根钢筋并行交叉，用钢丝将其绑扎紧密，然后进
行捆扎。
2.双肢绑扎法：在两根钢筋之间穿过一根钢丝，绕过两根钢筋后再穿
回，并拉紧钢丝进行绑扎。
四、施工注意事项
1.绑扎牢固：确保绑扎牢固，避免钢筋移位或掉落。
2.绑扎间距：根据设计要求，保持绑扎间距均匀一致。
3.工序检查：每完成一部分绑扎工序后，应及时进行检查，确保质量
符合标准要求。
五、施工验收
在完成筏板钢筋绑扎后，应进行施工验收，主要包括以下几个方面：
1.绑扎质量：检查钢筋绑扎是否牢固，有无松动、脱落现象。
2.尺寸规格：确认钢筋的长度、直径、弯曲角度等是否符合设计要求。
3.数量核对：核对钢筋的数量是否与设计图纸一致。
综上所述，筏板钢筋绑扎施工是整个工程中至关重要的环节之一，只有严格按
照设计要求和施工规范进行操作，才能确保钢筋的质量和安全性。
希望以上施工方案能对相关从业人员在实际施工过程中提供一定的参考和指导。
底板钢筋制作绑扎施工方案一、材料及机具准备：1、材料准备：根据图纸抽出钢筋共有Ф16-26.642T、Ф20-12.341T、Ф14-1.996T、Ф12-3.402T、Ф10-16.961T，故现场应备有以上数量钢筋。
且以上钢筋应有出厂质量证明书或验检报告单。
绑扎钢筋用的铁丝应采用20-22号镀锌铁丝。
2、机具及工具：应有调直机、切断机、弯曲成型机、弯箍机、各种冷拉机、钢丝刷、工作台、手摇扳、卡盘、钢筋扳子、骨架绑扎架、钢筋钩子。
二、作业条件：1、应有根据工程进度和施工图纸要求签发的钢筋制作和任务单，并应结合工程结构特点和钢筋制作要求进行技术交底。
2、必须有专门的钢筋加工场地、钢筋堆场、半成品区、成品区，场地要硬化。
要扎设钢筋棚，并使钢筋架空，防止钢筋生锈。
3、各种钢筋加工机械均应在操作以前检修完好，空载试车运行以后，再正式使用。
4、种预制或现浇砼的模板已部分或全部安装完毕，堵缝严密，并涂刷隔离剂。
5、配合钢筋绑扎的脚手架、水平运输车辆和垂直运输工具，已搭设和准备就绪，并进行检查和试车。
三、操作工艺及流程：1、钢筋配料时，其弯曲调整值应根据理论计算并结合实践经验确定。
钢筋弯曲调整值注：d为钢筋直径。
3、直径钢筋的半圆弯钩增加长度，在实际配料时不能按统一的钢筋直径倍数计算，应根据具体条件，采用操作经验数据。
钢筋半圆弯钩增加长度（MM）4、筋下料长度应根据构件尺寸、砼保护层厚度、钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
直鋼筋下料长度=构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度—弯曲调整值+弯钩增加长度箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度5、钢筋切断时，应根据钢号、直径、长度和数量，长短搭配，现断长料，后断短料，尽量减少和缩短钢筋断头，以节约钢材。
6、根据箍筋内皮尺寸计算下料时，箍筋下料长度可参考下表进行。
箍筋下料长度调整值（mm）7、钢筋切断时，应根据钢号、直径、长度和数量，长短搭配，现断长料，后断短料，尽量减少和缩短钢筋断头，以节约钢材。
筏板钢筋绑扎特别注意事项
嘿！朋友们，今天咱们来聊聊筏板钢筋绑扎的特别注意事项呀！
首先呢，钢筋的质量可太重要啦！哎呀呀，一定要检查钢筋的规格、型号是不是符合设计要求呢？可别用错了钢筋，不然麻烦可就大啦！
还有哇，钢筋的间距得控制好呀！1 这间距要是不均匀，筏板的受力可就不均匀啦，那能行吗？
2 绑扎的手法也得注意呢，要绑得牢固，可不能松松垮垮的！
3 钢筋的接头位置也有讲究哟！得按照规范来，不然会影响结构的稳定性，这可马虎不得呀！
4 保护层的厚度也不能忽视哇！太薄太厚都不行，要刚刚好才行呢！
5 施工过程中，要注意保护钢筋，别让它被损坏啦！
6 钢筋的交叉点，一定要绑扎实喽！
7 不同直径的钢筋绑扎，方式也不一样呢，要搞清楚呀！
8 对于有特殊要求的部位，比如转角处，更要小心处理哦！
9 绑扎前，场地要清理干净，不能有杂物影响施工哟！
10 工人师傅们要严格按照施工图纸操作，不能凭感觉来呀！
哎呀呀，筏板钢筋绑扎看似简单，实则有这么多特别注意事项呢！大家可千万要牢记，这样才能保证工程的质量，不出问题呀！哇！。
、绑扎底板上层钢筋
、铺设上层铁马凳：马登铁采用不小于28mm钢筋加工南北方向通长放置，间距
0.5m开始设置（相邻马凳搭接200mm）。
马登铁加工形式如下图示：
mm
六、钢筋搭接及锚固
A. 钢筋直径≥16mm时，采用剥肋滚轧直螺纹套筒连接；
B. 钢筋直径＜16mm时，采用绑扎搭接。
1、钢筋接头位置
纵向受力钢筋设置在同一构件内的接头应相互错开，同一连接区段内，纵向受力钢筋的接头面积百分率：所有构件均为50%
同一连接区段的长度：绑扎搭接为1.3LlE，机械连接或焊接为35d且≥500mm.
2、钢筋搭接长度
根据《GB50666-2011混凝土结构工程施工规范》附录C计算，基础底板为二级抗震，钢筋搭接长度＝1.2×1.15×最小搭接长度(附录C中取值)，本工程搭接接头纵向钢筋搭接接头面积百分率均为为50％，基础底板中仅有承台梁的腰筋16采用搭接，搭接长度为795mm。
页计算方法计算钢筋锚固长度，计算数值详见下表（钢筋弯锚时图纸有标注按图施工）12：396mm, 16:528mm, 25:825mm, 28:924mm
注：钢筋最小锚固长度不小于250mm。
筏板底层钢筋绑扎细部做法
筏板底部钢筋绑扎
筏板、电梯基坑钢筋绑扎
筏板钢筋绑扎实景图(1) 筏板钢筋绑扎实景图(2)
做法标准：
①编制钢筋工程专项方案，通过审批后按专项方案实施；
②筏板底板钢筋型号、规格按设计要求进行制作、安装，钢筋间距按设计要求进行布置和绑扎；
③绑扎方式：筏板上下钢筋四周边缘三排钢筋满绑，中间成梅花型均匀绑扎（纵、橫方向各一格跳起绑扎，绑扎点位置成梅花型均匀绑扎），钢筋间距允许偏差±10 mm。
筏板钢筋架体搭设
筏板上部钢筋堆码及绑扎筏板上部钢筋支撑架体搭设
筏板钢筋绑扎实景图(1)筏板钢筋绑扎实景图(2)
做法标准：
①筏板架体搭设前，在架体立管脚部增加垫板，防止筏板防水保护层损坏；
②筏板上部钢筋支撑架体搭设间距为1000 mm X1000mm，架体高度按筏板设计厚度要求搭设，架体应具有足够的稳定性和刚度，要确保有足够的承载力；
③上部钢筋堆放要均匀分布堆放，确保架体承载力，使架体不变形及垮塌。
④筏板上部钢筋堆放应通过品茗软件验算，确定支撑架体堆放限载重量规定，只能在限载重量范围内堆放钢筋，杜绝超载堆放钢筋。
筏板钢筋绑扎
1、范围
本工艺标准适用于地下室钢筋混凝土底板、墙的钢筋绑扎。
2、施工准备
2.1 材料及主要机具：
2.1.1 钢筋：应有出厂合格证，按规定作力学性能复
试。
当加工过程中发生崔段等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
2.1.2 扎丝：可采用20~22号扎丝（火烧丝）或镀锌扎丝（铅丝）。
扎丝的切断长度要满足使用要求。
2.1.3 控制混凝土
1．材料要求
（1）成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。
（2）绑扎铁丝：20～22号火烧丝。
竹笆脚手板
（3）垫块：用混凝土试块100*100*100代保护层的垫块。
用于墙柱钢筋的垫块内要预埋20～22号火烧丝。
（4）双层钢筋楼板（现浇）应加钢筋骨架。
2．主要机具
钢筋钩子、钢筋扳子、小撬棍、管钳、脚手架、钢丝刷、绑扎架、断火烧丝铡刀、粉笔、钢筋运输车。
3．作业条件
1）加工配制好的钢筋进场后，应检查是否有出厂证明、复试报告，并按施工平面图中指定位置，按规格、部位、编号分部加垫木方堆放。
（2）钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至绑扎部位。
（3）熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（4）做好抄平放线工作注明水平标高，弹性柱、墙的外皮尺寸线。
（5）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。
绑扎前先整理调直下层伸出的搭接筋，并将锈皮、水泥浆等污垢清除干净。
（6）模板安装完办理预检，并清理净模内木屑及杂物。
（7）按要求搭好脚手架。
4．操作工艺
一、绑扎筏板钢筋
工艺流程：
绑扎集水坑钢筋→垫支保护层→排筏板底部钢筋→直螺纹套筒连接→绑扎筏板底部钢筋→焊接钢筋骨架→排筏板上部钢筋→绑扎上部筋→插剪力墙、柱钢筋。
1）按图纸要求间距，在防水保护层上画出筏板钢筋间距，每边保护层为5cm，将筏板钢筋排列好，钢筋接头错开。
2）筏板钢筋接头采用直螺纹套筒连接，安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置顶紧。
标准型接头安装后的外露螺纹不宜超过2p。
3）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值不应小于320N·m。
4）校核用扭力扳手的准确度级别可选用10级。
5）筏板钢筋的绑扎均采用满扎，封边构造应符合图纸设计要求。
二、绑柱子钢筋：
工艺流程：
套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距
线→绑箍筋
1）按图纸要求间距，计算好每根柱箍筋数量，先将箍筋在筏板下层底部钢筋上找准位置固定，用扎丝绑扎牢固，在固定好的箍筋上边计算好筏板内柱子箍筋的数量，然后立柱子钢筋，绑扣不少于三个，绑扣要向柱内，便于箍筋向上移动。
2）柱子钢筋接头的位置应相互错开：当采用绑扎搭接接头时，在规定的搭接长度的任一区段内（焊接接头时在焊接接头处35d且不小于500mm区段内），有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，绑扎搭接接头受拉区不大于25%，受压区不大于50%。
3）柱箍筋绑扎：
A．在立好的柱子竖向钢筋上，用粉笔画出箍筋间距，然后将已套好的箍筋往上移动，由上往下宜采用缠扣绑扎。
B．箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
C．箍筋的接头（即弯钩叠合处应沿柱子竖筋交错布置绑扎）
D．有抗震要求的地区，柱箍筋端头应弯成135度，平直长度不小于10ｄ（ｄ为箍筋直径）。
如箍筋采用90
度搭接，搭接处焊接，焊缝长度单面焊焊缝不小于5ｄ。
E．柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计要求。
如设计要求箍筋设拉筋时，拉筋应钩住箍筋。
5)柱筋保护层：垫块应绑在柱竖筋外皮上，间距一般1000毫米左右(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度尺寸正确。
二、剪力墙钢筋绑扎：
工艺流程；
立2～4根竖筋与搭接筋绑牢→画水平筋间距→绑定位横
筋→绑其余横、竖
钢筋。
１）先立2～4根竖筋，与下层伸出的搭接筋绑扎，画好水平筋的分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好分档标志，接着绑其余竖筋，最后再绑其余横筋。
横筋放在里面或外面应符合设计要求。
2）钢筋外皮绑扎垫块或用塑料卡。
3)合模后，对伸出的竖向钢筋应进行修整，宜在搭接处绑一道横筋定位，浇筑混凝土时专人看管，浇筑后再次调整以保证钢筋位置准确。
三．质量标准
(1)保证项目：
1)钢筋的品种和质量必须符合设计要求和有关标准的规定。
2)带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。
钢筋表面应保持清洁。
3)钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计要求和施工规范规定。
4)钢筋对焊接头的机械性能结果必须符合钢筋焊接及验收的专门规定。
(2)基本项目：
1)缺扣、松扣的数量不超过绑扣数的10%且不应集中。
2)弯钩的朝向应正确。
绑扎接头应符合施工规范的规定，搭接长度不小于规定值。
3)箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135度，弯钩平直长度为10ｄ。
(3)允许偏差项目：见表2－41。
现浇框架钢筋绑扎允许偏差表2－41
6．成品保护
(1)柱子钢筋绑扎之后，不准践踏。
(2)在浇筑混凝土前保持原有形状，浇灌中派钢筋工专门负责修理。
(3)绑扎钢筋时禁止碰动预埋件及洞口模板。
(5)安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。
7．应注意的质量问题
(1)柱筋和剪力墙筋位移：原因是振捣混凝土时碰动钢筋。
应在浇筑混凝土前检查位置是否正确，宜用固定卡或临时箍筋加以固定，浇筑完混凝土修整钢筋的位置。
当钢筋位置有明显位移时必须进行处理，处理方案须经设计单位同意。
一般宜用以下处理方法：
1)竖筋位移可按1：6坡度进行调整。
(4)箍筋搭接处未弯成135度，平直长度不足10d(d 为箍筋直径)：加工成型时应注意检查平直长度是否符合要求，现场绑扎操作时，应认真按135度弯钩。
(5)在绑扎前，先按设计图纸检查对照已摆好的钢筋
是否正确，然后再进行绑扎。
(6)在浇筑混凝土前整修检查合格后再浇筑。
(8)柱、墙钢筋骨架不垂直：绑竖向受力筋时要吊正后再绑扣，凡是搭接部位要绑三个扣，以免不牢固发生变形。
另外绑扣不能绑成同一方向的顺扣，层高超过4米的墙，要搭架子进行绑扎，并采取固定钢筋的措施。
(9)绑扎接头内混入对焊接头：在配制加工过程中，切断柱钢筋时要注意，端头有对焊接头时要避开搭接范围。
