甲醇裂解制氢工艺原理

甲醇裂解制氢工艺技术改进分析摘要：近几年，化工工艺技术流程受到了社会各界的广泛关注，其中，甲醇裂解制备氢气的工艺体系具有一定的市场推广机制，需要相关人员结合工艺技术对其进行改进分析和综合处理，从而实现经济效益和社会效益的双赢。

本文简要分析了甲醇裂解制氢工艺技术的原理、流程，并结合技术要点集中阐释了具体改进方案，仅供参考。

关键词：甲醇裂解；制氢；工艺技术；改进在甲醇裂解制氢工艺技术应用的过程中，要结合实际需求进行统筹分析和监督，优化管理流程的基础上，保证规模化管理体系的实际价值，利用相应的处理技术和机制就能弥补氢气的输出量不足问题。

一、甲醇裂解制氢工艺技术原理在甲醇裂解制氢工艺技术应用的过程中，要先对甲醇和水进行加热处理，当甲醇和水在受热环境下就会出现气化现象，将其直接导入甲醇裂解反应器中，就能得到氢气，具体化学反应方程式是：结合具体反应过程不难发现，第一个反应是吸热状态，第二个反应是放热状态，但是，放出的热量明显要小于吸收的热量，这就证明甲醇裂解制氢过程本身属于吸热过程。

在实际操作过程中，需要对甲醇+水的汽化器、甲醇裂解反应器两者进行加热处理，加热装置就是最基本的煤炉[1]。

并且，在加热过程中，要利用导热油等热媒进行循环处理，温度则要控制在280摄氏度到330摄氏度之间。

除此之外，在甲醇裂解制氢反应中可适当添加催化剂，一般会利用铜系催化剂，其不仅具有活性较高的特性，且能有效完善化学反应性能管理。

但是需要注意的是，铜系催化剂本身抗毒能力较差，若是长期处于高温环境中则会出现活性降低的隐患。

二、甲醇裂解制氢工艺技术流程在甲醇裂解制氢工艺技术运行过程中，主要是利用贮槽进行甲醇原料的提供，利用水洗塔提供水，在两者进行混合后放置在预热器中进行集中预热处理。

另外，要在汽化器中实现气化分析和控制，此时，气态甲醇和水蒸气会同时进入到反应器中，催化剂作用能为裂解反应和变换反应提供保障。

相较于天然气制备氢气或者是水煤气制备氢气，甲醇裂解制氢工艺技术在实际应用过程中的成本控制效果更好，且能减少能源的消耗。

工艺过程及化学反应原理一、甲醇裂解1.1.工艺过程甲醇催化转化制气工艺过程包括：原料汽化、催化转化反应、转化气冷却冷凝以及洗涤净化等。

1.1.1.原料汽化原料汽化是指，将甲醇和脱盐水按规定比例计量混合后，用泵加压送入系统进行预热、汽化过热至转化温度的过程。

完成此过程需：原料液罐（F102）、甲醇高位槽（F103）、原料液计量泵（J101A、B）、换热器（C102）、汽化过热器（C101）等设备及其配套仪表和阀门。

该工序目的是为催化转化反应提供规定的原料配比、温度、压力等条件。

1.1.2.催化转化反应在规定温度和压力下，原料混合气在转化器（D101）中，同时完成催化裂解和催化转化两个反应。

完成此反应过程仅需一台转化器（D101）及其配套仪表和阀门。

该工序的目的是完成化学反应，得到主要含有氢气和二氧化碳的转化气。

1.1.3.转化气冷却冷凝将转化器下部出来的高温转化气经冷却、冷凝降到常温。

完成该过程的设备有：换热器（C102）、冷凝器（C103）二台设备及其配套仪表和阀门。

该工序目的是降低转化气温度,将未反应的甲醇、水冷凝下来。

1.1.4.转化气洗涤净化经冷却冷凝后的低温转化气，进入净化塔（E101）用脱盐水洗涤回收未反应的甲醇和水的过程。

完成该过程的设备有：脱盐水计量泵（J102）、脱盐水储罐（F102）、净化塔(E101)、气液分离缓冲罐（F101）等设备及其配套仪表和阀门。

该工序目的是将转化气中未反应完的甲醇，洗涤净化后送PSA工段。

回收的水溶液去F102循环使用。

1.2.化学反应原理甲醇与水蒸汽混合物在转化器中加压催化裂解和转化一步完成，生成氢气和二氧化碳，其反应式如下：主反应：CH3OH=CO+2H2 -90.7kJ/molCO+H2O=CO2+H2 +41.2kJ/mol总反应：CH3OH+H2O=CO2+3H2 -49.5kJ/mol副反应：2CH3OH=CH3OCH3+H2O +24.90kJ/molCO+3H2=CH4+H2O +206.3kJ/mol二、PSAPSA提纯氢气装置是由七台吸附器（E201A～G，下简称A、B、C、D、E、F、G塔）、一台产品氢气缓冲罐(F201)、一台真空罐(F202)、两台真空泵（J201A/B）和一系列程控阀组成。

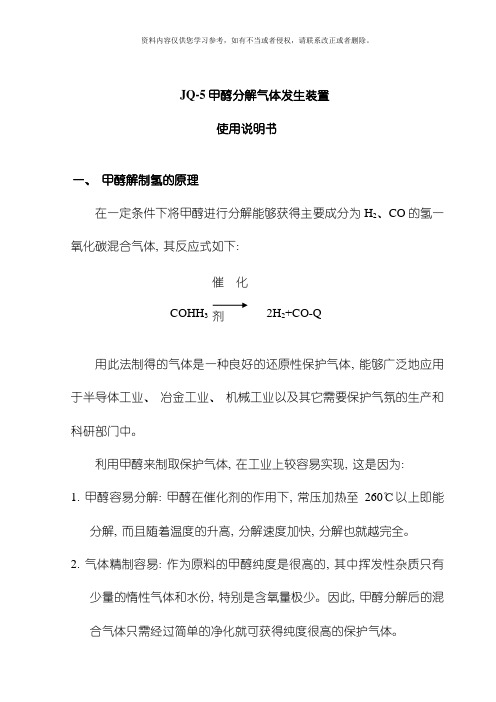

JQ-5甲醇分解气体发生装置使用说明书一、 甲醇解制氢的原理在一定条件下将甲醇进行分解能够获得主要成分为H 2、 CO 的氢一氧化碳混合气体, 其反应式如下:COHH 3 2H 2+CO-Q用此法制得的气体是一种良好的还原性保护气体, 能够广泛地应用于半导体工业、 冶金工业、 机械工业以及其它需要保护气氛的生产和科研部门中。

利用甲醇来制取保护气体, 在工业上较容易实现, 这是因为:1. 甲醇容易分解: 甲醇在催化剂的作用下, 常压加热至260℃以上即能分解, 而且随着温度的升高, 分解速度加快, 分解也就越完全。

2. 气体精制容易: 作为原料的甲醇纯度是很高的, 其中挥发性杂质只有少量的惰性气体和水份, 特别是含氧量极少。

因此, 甲醇分解后的混合气体只需经过简单的净化就可获得纯度很高的保护气体。

催化剂3. 原料甲醇容易得到, 价格低廉, 原料消耗比较少。

二、工艺流程( 参见工艺流程图)甲醇来源来自用户甲醇贮罐或高位罐, 鉴于分解后产气纯度的要求和防止催化剂中毒的要求, 要使用优等品或优等品以上的甲醇。

甲醇经甲醇计量泵计量加压后, 进入甲醇汽化器进行汽化, 压力升至至0.05MPa( 表压) 左右, 然后经套管式换热器换热后进入裂解反应器。

裂解反应器由内外筒、电热元件和保温材料组成, JQ5裂解反应器内为内外筒结构, 内外筒之间装甲醇分解触媒, 内筒内装有电加热棒, 通电后使裂解反应器内温度均匀上升。

裂解反应器温度控制在260～320℃之间, 甲醇气在高温下分解, 分解后的高温混合气体经过套管换热器与低温的甲醇进行热交换, 再经过列管式水冷却器后温度降至接近常温, 便可供用户使用。

如用户对混合气的纯度和露点要求较高, 则可在甲醇分解装置后配纯化装置。

三、主要技术指标1. 产品气量5Nm3/h( 一氧化碳氢混合气)2. 气体纯度氢气65%, 一氧化碳32%左右3. 甲醇消耗量小于2.5kg /h4. 裂解反应器工作温度260～320℃5. 裂解反应器工作压力小于0.1MPa6. 电源380V, 50HZ7. 功率15kW8.循环冷却水耗量500L/h9.外形尺寸(长×宽×高) 1500×1600×mm四、甲醇分解装置结构及特点JQ-5甲醇分解制氢装置是长方型, 结构紧凑, 操作维修都很方便。

甲醇裂解反应甲醇裂解反应是一种重要的化学反应，其产生的产物可以广泛应用于能源、化学工业和材料科学等领域。

本文将介绍甲醇裂解反应的机理、应用和最新研究进展。

首先，让我们来了解一下甲醇裂解反应的机理。

甲醇（CH3OH）是一种醇类化合物，由一氧化碳和氢气在催化剂的作用下发生裂解，产生一氧化碳（CO）、二氧化碳（CO2）和氢气（H2）。

甲醇裂解的化学方程式为：CH3OH → CO + CO2 + H2甲醇裂解反应主要发生在高温（300-600°C）和催化剂的存在下，催化剂通常使用金属氧化物或过渡金属催化剂。

这些催化剂具有高表面积和活性位点，可以促进甲醇分子的吸附和裂解。

甲醇裂解反应的应用十分广泛。

首先，产生的一氧化碳和氢气可以用作合成气（合成气由一氧化碳和氢气组成）的原料。

合成气可以用于制备甲醇、氨、乙烯等重要化学品。

此外，甲醇裂解反应还可以用于制备纳米碳材料，如碳纳米管和石墨烯。

这些纳米材料具有优异的电子、光学和力学性能，广泛应用于电子器件、储能材料和传感器等领域。

近年来，甲醇裂解反应的研究得到了广泛关注。

许多研究人员致力于寻找新型的高效催化剂，以提高甲醇裂解反应的产率和选择性。

例如，一些研究表明，过渡金属合金催化剂具有较高的活性和稳定性，可以提高甲醇裂解反应的效果。

此外，有学者利用纳米材料的特殊性质调控甲醇裂解反应的产物分布，从而实现对产物选择性的控制。

此外，甲醇裂解反应还面临一些挑战和问题。

首先，甲醇裂解反应的高温条件使其能耗较高，同时产生的CO2也会增加大气的温室效应。

此外，催化剂的寿命和稳定性也需要进一步改进，以减少生产过程中的催化剂的替换频率和成本。

综上所述，甲醇裂解反应是一种重要的化学反应，其产生的产物广泛应用于能源、化学工业和材料科学等领域。

目前，甲醇裂解反应的研究主要集中在寻找新型催化剂、提高产率和选择性、降低能耗和环境影响等方面。

通过不断的研究和改进，甲醇裂解反应将有望在能源转化和材料科学领域发挥更大的作用。

甲醇裂解制氢工艺原理1、工艺原理甲醇转化制氢技术是以甲醇、脱盐水为主要原料，甲醇水蒸汽在催化剂床层转化成主要含氢气和二氧化碳的转化气，该转化气再经变压吸附技术提纯，得到纯度为99.9～99.999%的产品氢气的工艺技术2、甲醇蒸汽转化工艺原理甲醇、脱盐水混合后经加热汽化、过热后进入转化器，甲醇、水蒸汽在一定温度下通过转化器的专用催化剂床层发生转化反应，生成氢气和二氧化碳。

其化学方程式如下：CH3OH + H2O → CO2 + 3H2 – 49.5 KJ/mol （1）转化反应的同时伴随有副产物CO生成，经过对反应热力学和反应机理的研究，结果表明该转化反应是由两步反应完成的，即甲醇裂解反应和一氧化碳变换反应。

其过程方程式如下：甲醇裂解 CH3OH → CO + 2H2 – 90.7 KJ/mol （2）变换 CO + H2O → CO2 + H2 + 41.2 KJ/mol （3）总反应为吸热反应，为节约能耗和物耗，需保证反应在高单程转化率和高选择性下进行，所以一般控制反应温度为230～290℃，故需热载体供热，装置原料的汽化、过热、反应由热载体导热油供热。

由于甲醇蒸汽转化反应为增加分子的反应，从理论上说，压力太高不利于反应的进行。

但为了满足氢气的使用压力和变压吸附分离对压力的要求，一般采用的操作压力范围是0.9～2.0 MPa。

工艺过程包括原料液换热、汽化、过热、反应、降温及水洗等，转化气送出前先进行水洗不但可回收夹带的甲醇、降低甲醇消耗，而且可大大降少从弛放气排出的甲醇量，有利于环境保护。

3、变压吸附气体分离技术工艺原理研究发现一些具有发达微孔结构的固体材料对流体分子具有吸附作用，这类吸附材料被称为吸附剂。

当流体分子与固体吸附剂接触后，吸附作用随即会发生。

吸附过程有以下特性：（1）吸附剂对气体的吸附有选择性，即不同气体在吸附剂上的吸附量是有差别的；（2）气体在吸附剂上的吸附量随其分压的降低而减少。

甲醇制氢反应方程式甲醇制氢反应是一种重要的化学反应，通过这种反应可以制备氢气，这对于氢能源的发展具有重要意义。

甲醇制氢反应的化学方程式如下所示：CH3OH (甲醇) → CO (一氧化碳) + 2H2 (氢气)在这个反应中，甲醇被催化剂催化分解生成一氧化碳和氢气。

甲醇分子中的碳-氢键和氧-氢键被断裂，形成CO和H2。

这个反应是一个重要的氢气制备方法，也是氢能源技术的重要一环。

甲醇制氢反应的反应机理是一个复杂的过程。

首先，甲醇分子在催化剂的作用下发生氧化还原反应，产生CO和H2，其中CO是氢气的一个重要中间体。

然后，CO进一步被还原生成更多的氢气。

这个反应过程需要适当的温度和压力条件，以及合适的催化剂。

甲醇制氢反应在氢能源领域有着广泛的应用。

氢气是一种清洁的能源载体，可以作为燃料电池的燃料使用，产生水和能量，不会产生有害物质和温室气体。

甲醇作为一种可再生的有机化合物，可以通过多种方式制备，是一种重要的氢气源。

因此，甲醇制氢反应是一种重要的绿色能源技术。

在甲醇制氢反应中，催化剂的选择对反应效率和选择性起着关键作用。

常用的催化剂包括铜、镍、钴等金属，以及氧化物、硫化物等复合物。

这些催化剂可以提高反应速率，降低反应温度，提高氢气产率和纯度。

因此，催化剂的设计和开发对于优化甲醇制氢反应至关重要。

除了催化剂的选择，反应条件如温度、压力、气体流速等也对甲醇制氢反应的效率和产物选择性有着重要影响。

通过调节这些反应条件，可以优化反应过程，提高氢气产率和纯度，减少副产物的生成。

因此，对反应条件的控制是甲醇制氢反应研究的重要内容之一。

总的来说，甲醇制氢反应是一种重要的化学反应，可以制备氢气作为清洁能源使用。

通过对催化剂、反应条件等因素的研究，可以优化甲醇制氢反应的效率和选择性，推动氢能源技术的发展。

希望未来能够进一步深入研究甲醇制氢反应机理，开发更高效、环保的氢能源技术。

甲醇裂解制纯氢及CO技术3甲醇转化制取400Nm/h 纯氢及CO合成气装臵时间：项目名称：甲醇转化制取400Nm3/h 纯氢及CO合成气装臵业主：建设地点：一产品规格及规模纯度（V/V） ?99.9% 氢压力 MPa(G) 1.0气温度 ? ?40.0产量 Nm3/h 210纯度（V/V） ?50% 不含氧、HO 2CO压力 MPa(G) ?0.02 合成温度 ? ?40.0 气产量 Nm3/h 190 二装臵能力 1 公称能力 Nm3/h 400 2 年生产时数小时 ?8200 3 装臵运行方式连续运行 4 操作弹性 40--110% 三装臵消耗 1 甲醇 kg/h ～243.43 符合GB338-92，工业一级氯离子?0.1mg/l，电导2 脱盐水 Kg/h ～2.46 率?10μS/cm 3 循环水 m3/h ～50.0 循环量包括机泵、真空泵用电及4 电 KWh/h ～40.0 车间照明 5 仪表空气 Nm3/h ～30.0 四三废排放量1 废水 t/h 无本装臵基本无废水排放本装臵解析气即为产品2 废气 Nm3/h 无 CO合成气催化剂 490.8 年平均更新的催化剂、吸3 废渣 kg/年吸附剂 744.2 附剂（可回收） 4 废液 t/年未反应甲醇及副产物回烧处理2五装臵占地面积 m ～200 根据现场情况具体确定六装臵定员人 8 按四班三运转考虑组分合计名称单位一氧化二氧化甲醇脱盐水氢气甲烷二甲醚碳碳mol% 99.00% 1.00% 100.00% 1 原料Kg/h 243.43 2.46 245.88V% 4.75% 0.43% 61.64% 27.50% 2.37% 0.57% 2.75% 100.00% 裂解2 Nm3/h 20.45 1.84 265.31 118.37 10.20 2.45 11.84 430.45 气Kg/h 29.21 1.48 23.69 147.96 20.04 1.75 21.76 245.88V% 60.45% 2.34% 37.21% 净化3 分离 Kg/h 28.18 1.09 17.35 46.62V% 99.99% 0.01% 100.00% 产品4 Nm3/h 209.98 0.02 210.00 氢气Kg/h 18.75 0.01 18.76V% 0.38% 0.25% 29.13% 62.32% 5.37% 1.29% 1.26% 100.00% 解析5 Nm3/h 0.72 0.48 55.33 118.37 10.20 2.45 2.40 189.95 气Kg/h 1.03 0.39 4.94 147.96 20.04 1.75 4.41 180.521.1.1 工艺指标, 压力 ?1.0MPa(表压G), 温度 ?40?3, 流量210Nm/h, 纯度 ?99.9%（V/V） 1.1.2 生产规模3, 210Nm/h氢气，弹性范围40～110%。

甲醇裂解制氢含甲醇蒸汽转化和变压吸附制氢两部分甲醇、脱盐水混合后经加热汽化、过热后进入转化炉，甲醇、水蒸气在催化剂的作用下，在转化炉中完成甲醇裂解、一氧化碳变换二氧化碳二步化学反应，反应产物经换热、冷却、冷凝和水洗分离，得到含氢73％、含二氧化碳25％的转化气，甲醇单程转化率90％以上，未反应部分循环使用，转化气进入变压吸附，过程为吸附、逐级降压解吸、逐级升压、吸附，循环进行。

吸附塔数越多，氢气回收率越高。

本系统还需要一个导热油加热系统，可根据厂家不同采用不同的加热办法。

本系统为自动控制系统，在操作室内就可操作。

系统所用原料、消耗及动力、消耗情况：（以1000立方米氢气计）甲醇（0.56t）、脱盐水（0.32t）、柴油（加热导热油）（0.125t）、循环水（40t）、仪表空气（100立方米）、电（90kwh）、蒸汽（0.02t）、专用催化剂（0.2kg）、开车用氮气、开车用氢气。

主要设备有：汽化塔、过热器、转化炉、换热器、冷却器、水洗塔、循环液贮罐、甲醇中间罐、脱盐水中间罐、转化气缓冲罐、过滤器、吸附器、氢气缓冲罐、鼓风机、真空泵、进料泵、缓冲气囊、导热油加热炉。

一、氢气的物化性质••1.氢的存在••••氢是自然界分布最广的一种元素。

它在地球上主要以化合态存在于化合物中，如：水、石油、煤、天然气以及各种生物的组成中。

自然界中，水含有11%重量的氢，泥土中约含1.5%，100公里高空主要成分也是氢。

在地球表面大气中很低，约1PPM。

••2.氢气的物化性质••••1）物理参数：••••分子量：2.02；密度：0.08988克/升（0℃，1大气压）；熔点：-259.19℃；沸点：-252.71℃；比热容=14.30焦/度•克；溶解度（毫升/100毫升水）=2.15（0℃），1.95（10℃），1.85（20℃），1.75（25℃），1.70（30℃），1.64（40℃），1.61（50℃），1.60（60℃）；溶于乙醇：6.925毫升/100毫升。

甲醇重整制氢反应引言：甲醇重整制氢反应是一种重要的氢气生产方法，具有高效、环保、可持续等优点。

本文将介绍甲醇重整制氢反应的基本原理、反应机制、影响因素以及应用前景。

一、甲醇重整制氢的基本原理甲醇重整制氢是一种通过甲醇在高温下催化分解产生氢气的反应。

该反应是一个复杂的化学过程，主要包括甲醇脱氢、甲醇蒸汽重整和水气变换等步骤。

其中，甲醇脱氢是甲醇分子中的氢原子被脱除形成甲醛，而甲醇蒸汽重整则是通过甲醛和水蒸气在催化剂的作用下生成氢气和二氧化碳。

最后，水气变换反应将剩余的一氧化碳和水蒸气转化为二氧化碳和氢气。

二、甲醇重整制氢的反应机制甲醇重整制氢反应的机制主要涉及甲醇脱氢、甲醇蒸汽重整和水气变换三个步骤。

在甲醇脱氢过程中，甲醇分子中的氢原子被催化剂吸附，然后通过断裂甲醇分子和催化剂的键，形成甲醛和被脱氢的氢。

甲醛进一步参与甲醇蒸汽重整反应，通过与水蒸气反应生成氢气和二氧化碳。

最后，水气变换反应将剩余的一氧化碳和水蒸气转化为二氧化碳和氢气。

三、影响甲醇重整制氢反应的因素1. 温度：甲醇重整制氢反应需要在较高的温度下进行，一般在200-300摄氏度之间。

温度的提高可以提高反应速率，但过高的温度会导致催化剂失活。

2. 压力：反应压力对甲醇重整制氢反应的平衡和产氢速率有重要影响。

适当的压力可以提高产氢速率，但过高的压力会增加设备成本。

3. 催化剂选择：催化剂是甲醇重整制氢反应的关键，常用的催化剂包括镍基、铜基、铂基等。

不同催化剂具有不同的催化活性和选择性，选择合适的催化剂可以提高反应效率。

四、甲醇重整制氢的应用前景甲醇重整制氢是一种广泛应用于氢能源领域的方法。

由于甲醇是一种易得、易储、易运输的化合物，因此甲醇重整制氢成为大规模生产氢气的重要手段。

甲醇重整制氢还可以与燃料电池等技术相结合，用于汽车、船舶等领域的动力系统，实现清洁能源的利用。

结论：甲醇重整制氢反应是一种重要的氢气生产方法，具有高效、环保、可持续等优点。
