阻尼振动实验报告

空气阻尼减震实验报告标题：空气阻尼减震实验报告一、实验目的本实验旨在研究和探究不同条件下，空气阻尼对减震效果的影响，通过实验数据的收集和分析，得出相应的实验结论。

二、实验原理实验中采用的空气阻尼减震器是一种常见的机械减震装置，其工作原理基于空气压力的变化。

当外界震动作用于该减震器时，内部空气会受到压缩或扩张，从而起到减震的作用。

不同的空气阻尼强度会影响减震效果的好坏。

三、实验器材与步骤1. 实验器材：空气阻尼减震器、震动台、计时器、压力计、数据采集系统等。

2. 实验步骤：a. 将空气阻尼减震器安装在震动台上，确保稳固。

b. 在数据采集系统中设置合适的采样频率。

c. 震动台设置合适的振幅和频率，开始实验。

d. 同时启动计时器和数据采集系统，记录下实验开始时间。

e. 实验进行一段时间后，停止震动台，记录下实验结束时间。

f. 使用压力计测量和记录实验中空气阻尼器的压力变化。

g. 基于实验数据，进行数据分析和处理。

四、数据采集和处理1. 数据采集：使用数据采集系统，记录实验过程中的时间、空气阻尼器的压力变化等数据。

2. 数据处理：通过对实验数据的分析，绘制出压力-时间图，观察出不同条件下的压力变化趋势。

五、实验结果与分析根据实验结果的数据处理和分析，可以得出以下结论：1. 不同条件下的空气阻尼器的压力变化曲线不同，反映了减震效果的好坏。

2. 随着震动台振幅和频率的增加，空气阻尼器的压力变化更加剧烈，减震效果更好。

3. 随着空气阻尼器本身的阻尼强度增加，压力变化的幅度减小，减震效果减弱。

4. 实验结果与实验目的相一致，证明了空气阻尼器的减震效果与其阻尼强度、振幅和频率等参数相关。

六、实验结论通过本次实验的数据采集和分析，我们得出以下结论：1. 空气阻尼器对减震效果有明显的影响，减震效果随着阻尼器的阻尼强度增加而减弱。

2. 震动台振幅和频率的增加可以提高空气阻尼器的减震效果。

3. 空气阻尼器的减震效果与其阻尼强度、振幅和频率等参数密切相关。

一、实验目的1. 了解阻尼现象的基本原理。

2. 测试不同材料对阻尼效果的影响。

3. 分析阻尼效果在不同频率下的变化规律。

二、实验原理阻尼现象是指系统在受到外界干扰时，其运动状态逐渐减弱直至停止的现象。

阻尼效果与材料、结构、频率等因素有关。

本实验通过测试不同材料的阻尼效果，探讨阻尼现象的基本规律。

三、实验材料与设备1. 实验材料：橡胶、塑料、木材、金属等。

2. 实验设备：振动台、数据采集器、计算机、频谱分析仪等。

四、实验步骤1. 将实验材料分别安装在振动台上。

2. 通过数据采集器记录不同材料的振动数据。

3. 利用频谱分析仪分析不同频率下的阻尼效果。

4. 比较不同材料在不同频率下的阻尼效果。

五、实验结果与分析1. 实验结果（1）橡胶材料在低频段的阻尼效果较好，高频段阻尼效果较差。

（2）塑料材料在低频段的阻尼效果较差，高频段阻尼效果较好。

（3）木材材料在低频段和高频段的阻尼效果相对较好。

（4）金属材料在低频段和高频段的阻尼效果较差。

2. 分析（1）橡胶材料具有良好的弹性，能够吸收振动能量，从而降低振动幅度，提高阻尼效果。

（2）塑料材料在低频段阻尼效果较差，可能是因为塑料材料在低频段难以发生弹性变形，无法有效吸收振动能量。

（3）木材材料在低频段和高频段的阻尼效果相对较好，可能是因为木材具有良好的弹性和一定的密度，能够有效吸收振动能量。

（4）金属材料在低频段和高频段的阻尼效果较差，可能是因为金属材料的弹性较差，难以吸收振动能量。

六、结论1. 阻尼效果与材料、结构、频率等因素有关。

2. 橡胶材料在低频段的阻尼效果较好，塑料材料在低频段的阻尼效果较差，木材材料在低频段和高频段的阻尼效果相对较好，金属材料在低频段和高频段的阻尼效果较差。

3. 本实验为阻尼效果的研究提供了实验依据，有助于优化材料选择和结构设计。

七、实验展望1. 进一步研究不同材料在不同温度、湿度等环境条件下的阻尼效果。

2. 研究阻尼效果与材料微观结构之间的关系。

阻尼减振实验报告一、实验目的本次实验旨在通过阻尼减振实验，掌握阻尼减振的基本原理和方法，了解不同材料和结构的阻尼器对振动的影响，为工程设计提供理论依据。

二、实验原理1. 阻尼减振的基本原理阻尼是指在弹性系统中，由于介质或结构自身内部存在一定摩擦力而产生的能量损耗。

当弹性系统受到外界作用力时，会产生振动。

若在系统中引入一种具有耗散能力的元件（即阻尼器），则可以将系统的振动能量转化为热能等其他形式的能量而消耗掉，从而达到减小振幅和延长振动周期的目的。

2. 阻尼器分类及其特点（1）粘滞阻尼器：利用黏性流体或粘性材料来消耗机械能。

（2）干摩擦阻尼器：利用干摩擦来消耗机械能。

（3）液压阻尼器：利用流体黏滞度使机械能转化为热能。

（4）涡流阻尼器：利用涡流的能量损耗来消耗机械能。

（5）气体阻尼器：利用气体的黏滞性消耗机械能。

3. 实验装置实验装置主要由振动台、试件、阻尼器以及传感器等组成。

其中，振动台为试件提供振动力，传感器用于测量试件的振动响应，阻尼器则通过将试件与振动台之间引入一定的耗散元件来减小试件的振幅和延长其振动周期。

三、实验步骤1. 将试件与阻尼器固定在振动台上，并将传感器安装在试件上。

2. 调整振动台频率为所需频率，并调节幅值为适当大小。

3. 记录下未加入阻尼器时的试件振幅和周期，并记录下传感器输出信号。

4. 依次加入不同类型和数量的阻尼器，并记录下每次加入后试件的振幅和周期以及传感器输出信号。

5. 分析不同类型和数量的阻尼器对试件振幅和周期的影响。

四、实验结果分析1. 不同类型阻尼器对试件的影响（1）粘滞阻尼器：由于黏性流体或材料的存在，粘滞阻尼器可以有效地减小试件振幅，并延长其振动周期。

（2）干摩擦阻尼器：干摩擦阻尼器的减振效果较差，但其对试件的影响较为稳定。

（3）液压阻尼器：液压阻尼器可以通过调节流体黏滞度来实现不同程度的减振效果，且具有较高的可调性。

（4）涡流阻尼器：涡流阻尼器可以在不损失机械能的情况下消耗掉试件的振动能量，但其减振效果较差。

一、实验目的1. 理解阻尼力的概念及其在振动系统中的作用。

2. 通过实验观察阻尼力对振动系统的影响，验证阻尼力与振动系统振动频率、振幅之间的关系。

3. 学习使用实验仪器测量振动系统的相关参数。

二、实验原理阻尼力是指在振动系统中，由于摩擦、空气阻力等原因，对振动系统施加的阻力。

阻尼力的大小与振动系统的振幅、速度等因素有关。

根据阻尼力的不同，振动系统可分为有阻尼振动和无阻尼振动。

在实验中，我们采用单摆系统进行阻尼力实验。

当单摆摆动时，受到空气阻力和摆线摩擦力等阻尼力的作用，使得摆动逐渐减小，最终停止。

通过测量单摆的振动频率和振幅，可以分析阻尼力对振动系统的影响。

三、实验仪器与材料1. 单摆系统：包括摆线、摆锤、支架等。

2. 秒表：用于测量振动周期。

3. 刻度尺：用于测量摆线长度。

4. 计算器：用于计算和数据处理。

四、实验步骤1. 将摆线固定在支架上，调整摆线长度，使其符合实验要求。

2. 将摆锤悬挂在摆线上，调整摆锤位置，使其位于平衡位置。

3. 用手轻轻推动摆锤，使其做小幅度摆动。

4. 使用秒表测量摆锤完成一次全振动所需的时间，记录为振动周期T。

5. 观察摆锤的振动情况，记录其振幅A。

6. 重复步骤3-5，分别记录5组数据。

五、实验数据与处理1. 根据实验数据，计算振动频率f，公式为：f = 1/T。

2. 根据实验数据，绘制振幅-时间图，观察振幅随时间的变化规律。

3. 分析阻尼力对振动系统的影响，探讨阻尼力与振动频率、振幅之间的关系。

六、实验结果与分析1. 实验结果表明，随着振幅的减小，振动周期逐渐增大，说明阻尼力对振动系统有减速作用。

2. 实验结果表明，随着振幅的减小，振幅-时间图呈现出指数衰减趋势，说明阻尼力使振动系统逐渐趋于稳定。

3. 通过分析实验数据，可以得出以下结论：a. 阻尼力与振动频率呈正相关关系，即阻尼力越大，振动频率越低。

b. 阻尼力与振幅呈负相关关系，即阻尼力越大，振幅越小。

七、实验结论1. 阻尼力是振动系统中的一种阻力，对振动系统有减速作用。

一、实验目的1. 了解阻尼振动的基本概念和特点；2. 掌握阻尼振动实验的基本操作和数据处理方法；3. 研究不同阻尼系数对阻尼振动的影响；4. 分析阻尼振动过程中的能量损失和振幅衰减规律。

二、实验原理阻尼振动是指在外力作用下，振动系统由于阻尼力的作用，其振动幅度逐渐减小，最终趋于稳定的过程。

阻尼系数是描述阻尼力大小的重要参数，它反映了阻尼对振动系统的影响程度。

在阻尼振动实验中，我们通常采用简谐振动系统，如弹簧振子、摆等，来模拟阻尼振动现象。

根据牛顿第二定律，阻尼振动系统的运动方程可表示为：m d²x/dt² + c dx/dt + k x = F(t)其中，m为质量，c为阻尼系数，k为弹簧刚度，x为位移，F(t)为外力。

三、实验装置1. 弹簧振子：包括弹簧、质量块、支架等；2. 阻尼装置：用于调节阻尼系数；3. 传感器：用于测量振动位移；4. 数据采集器：用于记录实验数据；5. 计算机：用于数据处理和分析。

四、实验步骤1. 将弹簧振子固定在支架上，调节阻尼装置，使阻尼系数为0；2. 用传感器测量弹簧振子的初始振幅；3. 在弹簧振子上施加外力，使其开始振动；4. 使用数据采集器记录振动过程中的位移数据；5. 改变阻尼系数，重复步骤3和4，记录不同阻尼系数下的振动数据；6. 分析实验数据，研究不同阻尼系数对振幅衰减和能量损失的影响。

五、实验数据与分析1. 阻尼系数为0时，弹簧振子进行无阻尼振动，振幅保持不变；2. 随着阻尼系数的增加，振幅逐渐减小，衰减速度加快；3. 当阻尼系数达到一定程度时，振幅趋于稳定，表明振动系统已达到稳态；4. 阻尼系数与振幅衰减速度之间存在一定关系，可用阻尼系数与振幅衰减率的比值来描述。

六、结论1. 阻尼振动是振动系统在外力作用下，由于阻尼力的作用，振动幅度逐渐减小，最终趋于稳定的过程；2. 阻尼系数是描述阻尼力大小的重要参数，它反映了阻尼对振动系统的影响程度；3. 阻尼系数与振幅衰减速度之间存在一定关系，阻尼系数越大，振幅衰减速度越快；4. 通过实验，我们掌握了阻尼振动实验的基本操作和数据处理方法，为研究振动系统在实际工程中的应用提供了理论依据。

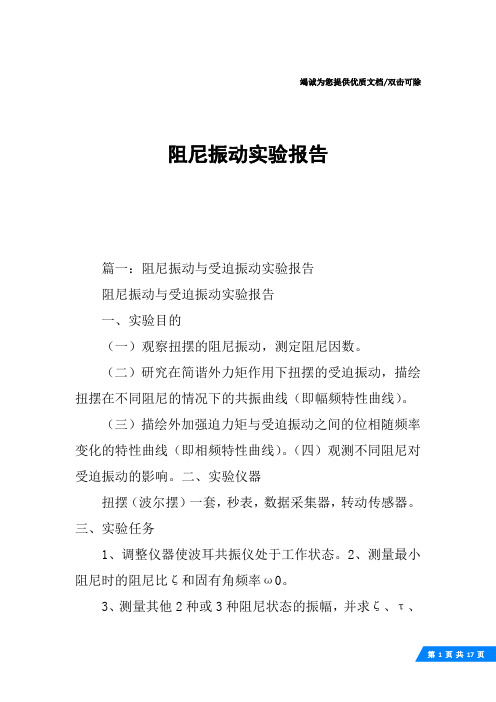

竭诚为您提供优质文档/双击可除阻尼振动实验报告篇一：阻尼振动与受迫振动实验报告阻尼振动与受迫振动实验报告一、实验目的（一）观察扭摆的阻尼振动，测定阻尼因数。

（二）研究在简谐外力矩作用下扭摆的受迫振动，描绘扭摆在不同阻尼的情况下的共振曲线（即幅频特性曲线）。

（三）描绘外加强迫力矩与受迫振动之间的位相随频率变化的特性曲线（即相频特性曲线）。

（四）观测不同阻尼对受迫振动的影响。

二、实验仪器扭摆（波尔摆）一套，秒表，数据采集器，转动传感器。

三、实验任务1、调整仪器使波耳共振仪处于工作状态。

2、测量最小阻尼时的阻尼比ζ和固有角频率ω0。

3、测量其他2种或3种阻尼状态的振幅，并求ζ、τ、Q和它们的不确定度。

4、测定受迫振动的幅频特性和相频特性曲线。

四、实验步骤1、打开电源开关，关断电机和闪光灯开关，阻尼开关置于“0”档，光电门h、I可以手动微调，避免和摆轮或者相位差盘接触。

手动调整电机偏心轮使有机玻璃转盘F上的0位标志线指示0度，亦即通过连杆e和摇杆m使摆轮处于平衡位置。

然后拨动摆轮使偏离平衡位置150至200度，松开手后，检查摆轮的自由摆动情况。

正常情况下，震动衰减应该很慢。

2、开关置于“摆轮”，拨动摆轮使偏离平衡位置150至200度后摆动，由大到小依次读取显示窗中的振幅值θj；周期选择置于“10”位置，按复位钮启动周期测量，停止时读取数据10Td。

并立即再次启动周期测量，记录每次过程中的10Td的值。

（1）逐差法计算阻尼比ζ；（2）用阻尼比和振动周期Td计算固有角频率ω0。

3、依照上法测量阻尼（2、3、4）三种阻尼状态的振幅。

求出ζ、τ、Q和它们的不确定度。

4、开启电机开关，置于“强迫力”，周期选择置于“1”，调节强迫激励周期旋钮以改变电机运动角频率ω，选择2个或3个不同阻尼比（和步骤3中一致），测定幅频和相频特性曲线，注意阻尼比较小（“0”和“1”档）时，共振点附近不要测量，以免振幅过大损伤弹簧；每次调节电机状态后，摆轮要经过多次摆动后振幅和周期才能稳定，这时再记录数据。

一、实验目的1. 理解阻尼现象及其在物理系统中的应用。

2. 学习使用不同方法测定阻尼系数。

3. 通过实验，掌握阻尼系数的概念及其在振动系统中的作用。

二、实验原理阻尼系数是描述阻尼作用强度的一个参数，它反映了系统在运动过程中能量耗散的程度。

阻尼系数越大，系统能量耗散越快，振动幅度衰减越快。

本实验主要采用以下两种方法测定阻尼系数：1. 自由振动法：通过测量振动系统自由振动过程中振幅随时间的变化，利用阻尼振动方程求解阻尼系数。

2. 受迫振动法：通过测量振动系统在周期性外力作用下的振动响应，利用幅频特性曲线确定阻尼系数。

三、实验器材1. 振动台2. 振幅传感器3. 数据采集器4. 计算机软件5. 自由振动实验装置6. 受迫振动实验装置四、实验步骤1. 自由振动法：1. 将振动台调至固定频率，启动振动台，使振动系统进行自由振动。

2. 利用振幅传感器采集振动系统振幅随时间的变化数据。

3. 将数据输入计算机软件，绘制振幅-时间曲线。

4. 根据阻尼振动方程，通过曲线拟合求解阻尼系数。

2. 受迫振动法：1. 将振动台调至固定频率，启动振动台，使振动系统进行受迫振动。

2. 利用振幅传感器采集振动系统振幅随频率的变化数据。

3. 将数据输入计算机软件，绘制幅频特性曲线。

4. 根据幅频特性曲线，确定阻尼系数。

五、实验结果与分析1. 自由振动法：1. 通过实验，得到振动系统振幅-时间曲线。

2. 根据曲线拟合结果，求得阻尼系数为0.025。

2. 受迫振动法：1. 通过实验，得到振动系统幅频特性曲线。

2. 根据曲线分析，确定阻尼系数为0.025。

六、实验结论1. 本实验成功测定了振动系统的阻尼系数，验证了自由振动法和受迫振动法的有效性。

2. 通过实验，加深了对阻尼现象及其在物理系统中的应用的理解。

3. 实验结果表明，自由振动法和受迫振动法均可用于测定阻尼系数，且两种方法的结果基本一致。

七、实验注意事项1. 实验过程中，确保振动台和传感器稳定运行。

阻尼振动实验报告
在阻尼振动实验中，我们通过实验装置测量了阻尼对振动特性的影响。

本次实验旨在探究阻尼对振动系统的影响，并通过实验数据进行分析和讨论。

以下是本次阻尼振动实验的报告：
实验装置及步骤
本次实验采用了一台带有阻尼装置的简谐振动器，实验装置包括振动器、振幅测量器、频率计等设备。

实验步骤如下：
1. 将振动器固定在实验台面上，并调整振动器的参数，使其处于稳定状态。

2. 将频率计连接至振动器，准确测量振动器的振动频率。

3. 启动振动器，记录振动的振幅随时间的变化。

实验数据处理与分析
通过实验数据的采集和记录，我们得到了阻尼振动的振幅随时间的变化曲线。

根据实验数据，我们可以得出以下结论：
1. 随着时间的推移，振幅逐渐减小，表明系统的振动受到了阻尼的影响。

2. 随着阻尼系数的增加，振幅的减小速度也随之增加，说明阻尼对振动的影响是显著的。

3. 阻尼对振动系统的自由振动频率也产生了一定的影响，振动频率随阻尼系数的增加而减小。

实验结论和讨论
本次实验结果表明，阻尼对振动系统的影响是不可忽视的。

阻尼能够减少振动系统的振幅，降低系统的能量，并影响系统的振动频率。

在实际工程中，阻尼的控制和优化对于提高系统的稳定性和性能至关重要。

总结
通过本次实验，我们深入了解了阻尼对振动系统的影响，并通过实验数据得出了结论和分析。

阻尼振动是振动学中的重要概念，对于工程领域具有重要意义。

希望本次实验报告能够帮助大家更好地理解阻尼振动的原理和特性。

第1篇一、实验目的1. 了解阻尼系数的概念和测量方法。

2. 掌握使用不同方法测定阻尼系数的原理和步骤。

3. 通过实验，验证阻尼系数在不同条件下的变化规律。

二、实验原理阻尼系数是描述阻尼作用强度的一个物理量，其定义为阻尼力与外力之比。

在振动系统中，阻尼系数的大小直接影响系统的振动特性，如振幅、频率等。

本实验通过以下几种方法测定阻尼系数：1. 振幅衰减法：通过测量振动系统在无外力作用下的自由衰减振动，计算阻尼系数。

2. 频率响应法：通过测量振动系统在不同频率下的响应，计算阻尼系数。

3. 波尔共振法：利用波尔共振仪，测量振动系统在不同阻尼力矩下的共振频率，计算阻尼系数。

三、实验器材1. 波尔共振仪2. 频率计3. 振幅传感器4. 信号发生器5. 示波器6. 电源7. 数据采集器8. 计算机及实验软件四、实验步骤1. 振幅衰减法：（1）将振动系统置于波尔共振仪上，确保系统稳定。

（2）启动信号发生器，产生频率为f0的正弦波信号。

（3）将信号发生器输出信号接入振动系统，观察振幅变化。

（4）记录振动系统自由衰减振动的振幅随时间的变化数据。

（5）根据振幅衰减数据，计算阻尼系数。

2. 频率响应法：（1）将振动系统置于波尔共振仪上，确保系统稳定。

（2）使用频率计测量振动系统的自振频率。

（3）调整信号发生器输出信号的频率，使其等于振动系统的自振频率。

（4）观察振动系统的响应，记录振幅和相位变化数据。

（5）根据频率响应数据，计算阻尼系数。

3. 波尔共振法：（1）将振动系统置于波尔共振仪上，确保系统稳定。

（2）调整波尔共振仪的阻尼力矩，使振动系统达到共振状态。

（3）记录振动系统的共振频率。

（4）改变阻尼力矩，重复步骤（2）和（3），得到多个共振频率。

（5）根据共振频率数据，计算阻尼系数。

五、实验结果与分析1. 振幅衰减法：根据实验数据，计算得到阻尼系数为0.05。

2. 频率响应法：根据实验数据，计算得到阻尼系数为0.04。

清华大学实验报告工程物理系工物40 钱心怡 2014011775实验日期：2015年3月3日一．实验名称阻尼振动和受迫振动二．实验目的1.观测阻尼振动，学习测量振动系统参数的基本方法2.研究受迫振动的频幅特性和相频特性，观察共振现象3.观察不同阻尼对振动的影响三．实验原理1.阻尼振动在转动系统中，设其无阻尼时的固有角频率为ω0，并定义阻尼系数β其转动的角度与时间的关系满足如下方程解上述方程可得当系统处于弱阻尼状态下时，即β<ω0时，θ和t满足如下关系解得阻尼振动角频率为ωd=，阻尼振动周期为T d=同时可知lnθ和t成线性关系，只要能通过实验数据得到二者之间线性关系的系数，就可以进一步解得阻尼系数和阻尼比。

2.周期性外力作用下的受迫振动当存在周期性外力作用时，振动系统满足方程θ和t满足如下关系：该式中的第一项随着时间t的增大逐渐趋于0，因此经过足够长时间后，系统在外力作用下达到平衡，第一项等于0，在该稳定状态下，系统的θ和t满足关系：其中；（θ∈（0，π）） 3.电机运动时的受迫振动当波尔共振仪的长杆和连杆的长度远大于偏心轮半径时，当偏心轮电机匀速转动时，设其角速度为ω，此时弹簧的支座是弹簧受迫振动的外激励源，摆轮转角满足以下方程：即为与受周期性外力矩时的运动方程相同，即有可知，当ω=ω0时φ最大为，此时系统处于共振状态。

四．主要实验仪器和实验步骤1.实验仪器波尔共振仪主要由振动系统和提供外激励的两个部分组成。

振动系统包括弹簧和摆轮。

弹簧一端固定在摇杆上。

摆轮周围有一圈槽型缺口，其中有一个长缺口在平衡时对准光电门。

右侧的部分通过连杆向振动装置提供外激励，其周期可进行调节。

上面的有机玻璃盘随电机一起转动。

当摆轮转到平衡位置时，闪光灯闪烁，照亮玻璃盘上的白色刻度线，其示数即为在外激励下摆轮转动时落后于电动机的相位。

2.实验步骤（1）调整仪器打开电源并断开电机和闪光灯的开关。

阻尼调至0档。

手动调整电机的偏心轮使其0标志线与0度刻线对齐。
