中性点接地电阻及接地变压器选型方案深圳市华力特电气股份有限公司一、系统设计现状及电容电流计算变电站总共上3台的主变压器，联接组别Y/Δ,额定电压110kV/35kV。

35kV配电系统全部采用电缆线路，根据变电站35kV电缆线路型号及长度计算系统电容电流如下：据乔工介绍：I、II、III段母线对应的电容电流各为Ic=50A，35kV侧共有三段母线，三段母线都采用中性点经电阻接地方式，因此三段母线应考虑并列运行情况则系统总的对地电容电流为IcI+IcII+IcIII =50A+50A+50A=150A考虑以后用电负荷增加和远期发展及变电站其他设备的对地电容电流。

系统总的电容电流取150A*1.2=180A。

二、中性点经电阻接地方式优点变电站35KV系统采用中性点经电阻接地方式的主要目的是限制系统过电压水平和单相接地故障情况下实现快速准确选线。

中性点经电阻接地方式的两个最主要优点即是：（1）有效限制系统各种过电压，特别是对间歇性弧光接地过电压水平的限制；（2）利用大的接地故障电流，解决选线难，达到准确快速选线切除故障线路的目的。

中性点经电阻接地方式特别适用于电缆线路为主的配电网，大型工矿企业、机场、港口、地铁、钢铁等重要电力用户，以及发电厂发电机和厂用电系统。

其主要优点体现在：1）降低工频过电压，非故障相电压升高小于√3倍；2）有效限制间歇性弧光接地过电压；3）消除谐振过电压；降低各种操作过电压；4）可准确判断并及时切除故障线路；5）系统承受过电压水平低，时间短；可适当降低设备的绝缘水平，提高系统设备的使用寿命，具有很好的经济效益。

6）有利于具有优良伏秒特性的氧化锌避雷器MOA的应用，降低雷电过电压水平；适用于系统以后扩容及对地电容电流大范围变化情况，电阻不需要调节；设备简单、可靠，投资少、寿命长。

三、中性点接地电阻选型中性点接地电阻的选型主要依据系统总的电容电流选取。

采用中性点经电阻接地时，电阻值的选取必须根据电网的具体情况，应综合考虑限制过电压倍数，继电保护的灵敏度，对通信的影响，人身安全等因素。

光伏发电30MWp工程35kV接地变兼站变及接地电阻柜成套装置技术规范书年月目录供货需求表 (1)1 总则 (2)2项目概况 (2)3项目建设环境条件 (2)4 适用技术标准 (2)5 技术要求 (5)6 供货范围 (6)7 备品、备件及专用工具 (10)8 包装、标识、运输 (11)8.1基本要求 (11)装运标志 (11)8.2特殊要求 (11)9 技术服务 (12)9.1设计资料要求 (12)9.2制造厂工地代表要求 (13)9.3在投标方工厂的检验和监造 (14)9.4投标方负责的培训服务 (14)10 质量保证和试验.............................................................................................................. 错误!未定义书签。

附录A投标人需填写的表格 (17)1.A1 投标人需填写的主要配套部件表 (17)2.A2 技术偏离表 (17)3.A3 备品备件、专用工具表 (17)供货需求表注：外壳颜色由需方指定，与35kV开关柜颜色一致。

特别注意：1、请在接到买方"正式生产通知"后，再安排生产。

2、签协议时，需提供满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。

1 总则(1)本规范书适用于光伏发电30MWp工程中站用干式变压器设备。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。

投标方应提供符合本规范书、国家相关标准和IEC标准的优质产品。

(3)本规范书所使用的标准如与投标方所执行标准不一致时,应按水平较高标准执行。

(4)如果投标方没有以书面形式对规范书的条文提出异议,则认为投标方提供的产品完全符合本规范的要求。

如有任何异议,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的章节中加以详细描述。

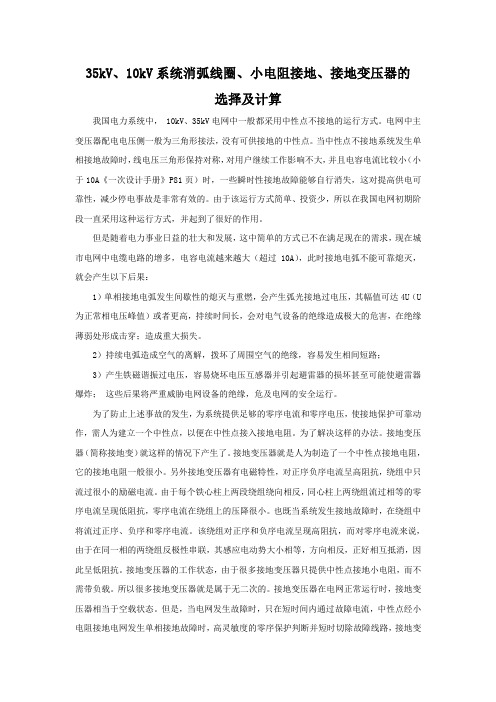

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中， 10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就这样的情况下产生了。

接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。

另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

1.大接地短路电流系统（110kV以上有效接地系统和6-35kV低电阻接地系统）(1)一般情况下，接地装置的接地电阻应符合下式要求
式中R-考虑到季节变化的最大接地电阻，一般应小于0.5Ω
I-流经接地装置的入地短路电流，A：
(2)当接地网的接地电阻由于受条件限制，比如土壤电阻率较高等，
可适当增大接地电阻，但不得大于5Ω
2.小接地短路电流系统（不接地、消弧线圈接地和高电阻接地系统）
(1)高压与发电厂、变电所电力生产用低压电气装置共用的接地装置
但不应大于4Ω
（2）高压电气装置的接地装置
但不宜大于10 Ω，在高土壤电阻率地区的接地电阻不应大于30Ω。

35kv杆塔接地电阻标准
35kv杆塔接地电阻标准是指在高压电力传输中，杆塔接地电阻的标准数值。

这一标准对于电力工程的安全运行和电力设备的保障至关
重要。

下面，我们将逐步详细阐述35kv杆塔接地电阻标准。

一、什么是35kv杆塔接地电阻？
35kv杆塔接地电阻是指杆塔接地体与地之间的电阻值，由于接地电阻的大小直接关系到接地体的安全性能，因此35kv杆塔接地电阻应
按照规定范围内的标准执行。

二、35kv杆塔接地电阻标准的依据是什么？
35kv杆塔接地电阻标准的主要依据是电力行业的相关技术标准，其中包括《电站及输变电设备接地设计规范》、《电力系统接地设计
规范》等。

三、35kv杆塔接地电阻的标准数值是多少？
根据《电力系统接地设计规范》的规定，对于杆塔接地电阻的标
准数值，其值应在10欧姆至50欧姆之间，以确保良好的接地效果。

同时，标准也要求35kv杆塔接地电阻的实测值应不大于标准值的两倍。

四、如何实现35kv杆塔接地电阻的标准化？
为了确保35kv杆塔接地电阻能够达到标准化要求，一方面需要
完善相关的监测和测试机制，定期对接地电阻数值进行检测和测试，
及时调整和维护接地设备；另一方面则需要在设计和建设阶段严格遵
守相关的技术规范，采用符合标准的接地设备和材料，确保接地电阻
的数值符合标准要求。

综上所述，35kv杆塔接地电阻标准是电力工程的重要指标之一，对于保障电力的安全稳定运行具有重要意义。

在实际工程中，应尽可
能严格按照标准要求执行，确保35kv杆塔接地电阻符合标准数值。

35kv变电站接地电阻标准
本标准规定了35kv变电站接地电阻的要求、设计、施工验收和维护检测等方面。

一、接地电阻值要求
1. 35kv变电站的接地电阻应满足以下要求：
（1）综合接地电阻不大于1欧姆；
（2）独立接地电阻不大于4欧姆；
（3）接触电位差不大于20V。

2. 对于特殊情况，如土壤电阻率较高、占地面积较小等，应适当放宽要求。

二、接地极设计要求
1. 接地极应采用镀锌钢管或角钢，长度不小于
2.5米，直径不小于12毫米。

2. 接地极的埋设深度应不小于0.7米，并应埋设在冻土层以下。

3. 接地极之间的距离应不小于5米。

三、接地线材料要求
1. 接地线应采用镀锌扁钢或圆钢，并应满足截面积要求。

2. 接地线的截面积应不小于表1的规定：
表1：接地线截面积规定
| 电压等级（kv）| 截面积（mm²）|
| --- | --- |
| 35 | 16 |
四、施工验收标准
1. 施工前应对接地极和接地线进行质量检查，确保符合设计要求。

2. 施工过程中应采取措施防止接地极和接地线受到损伤或破坏。

3. 施工完成后应对接地电阻进行测试，并填写验收报告。

4. 对于不符合要求的接地电阻，应采取措施进行处理，直至符合要求为止。

五、维护检测要求
1. 应定期对接地电阻进行检测，并记录检测结果。

2. 对于不符合要求的接地电阻，应采取措施进行处理，直至符合要求为止。

3. 在雷电活动频繁的地区，应加强对接地电阻的监测和维护工作。

35KV风电电阻接地设计书示例风电场接地电阻柜设计书项目参数：根据集电线路情况，本风电场35kV集电线路采用采用YJVn型交联电缆直埋方式，电缆截面有3X50, 3X95, 3X120, 3X240四种形式，在统计电缆长度时，考虑了 1.3的系数。

35kVl段母线：各种电缆的长度分别为3X50： 27040m, 3X95： 5320m, 3X120： 4450m, 3X240： 38800m。

根据YJV22交联聚乙烯绝缘电力电缆对地电容电流常规经验值：3X50电缆的三相对地电容电流为3 A/Km3X95电缆的三相对地电容电流为4. 1A/Km3X120电缆的三相对地电容电流为4. 4 A/Km3X240电缆的三相对地电容电流为5. 9 A/Km（这里推荐的电缆电容电流为保守值，可依据电缆厂家提供数据进行精确设计）35kV I段母线三相对地总电容电流为Icl = 3X27.04+4. IX 5. 32+4. 4X4. 45+5. 9X38. 167 A由于系统输电线路为电缆直埋，此系统发生单相接地故障一般为永久性单相接地故障，系统中性点更适宜采用小电阻接地方式。

根据变压器经低阻接地规程中规定：系统注入的阻性电流MK*容性电流2WKW3由于考虑变压器本身对地电容及系统内其它设备对地电容增量，这里K值取2. 435kV I段注入的阻性电流Irl=2. 4 Icl^400A电阻值R二系统相电压/ Irl=35/ V 3/400^50. 5 Q三相接地变压器容量的理论计算值P=I2R=400X 400X50. 5=8080KVA考虑到变压器10S短时过载能力为10. 5在三相接地变不带站用变压器使用的情况下三相接地变压器的实际容量P=P理论/10. 5=8080/10. 5~800KVA最终设计参数：35kV I段系统三相接地变压器的容量为800KVA （不带二次侧）电阻阻值50. 5 Q单相接地故障额定电流400A额定通流时间10S。

35kv线路绝缘电阻值多少为标准在电力系统中，35kv线路是一种常见的高压线路，其正常运行对于绝缘电阻值具有一定的要求。

绝缘电阻值是指在单位长度下绝缘材料所具有的电阻。

正确的绝缘电阻值标准可以有效地保障电力系统的安全稳定运行。

那么，35kv线路绝缘电阻值多少才能够被视为达标呢？35kv线路绝缘电阻值的标准需要考虑线路的工作环境和外部条件。

在35kv高压线路中，由于电气设备和绝缘材料本身的特性，会受到温度、湿度等因素的影响，因此绝缘电阻值的标准需要根据实际情况进行评估。

一般来说，35kv线路的绝缘电阻值应该在几百兆欧姆至数千兆欧姆之间。

35kv线路绝缘电阻值的标准还需要考虑接地电阻的影响。

在35kv线路的运行中，接地电阻会对绝缘电阻值产生一定的影响，因此在确定标准时需要综合考虑接地电阻的情况，以确保35kv线路的安全运行。

另外，35kv线路绝缘电阻值的标准还需要综合考虑线路的使用年限和绝缘材料的老化情况。

随着35kv线路的使用时间增长，绝缘材料会逐渐老化，导致其绝缘电阻值逐渐下降。

在确定标准时需要考虑线路的实际运行年限，以及绝缘材料的老化情况，对绝缘电阻值进行合理评估。

35kv线路绝缘电阻值的标准应该在几百兆欧姆至数千兆欧姆之间，在考虑线路环境、接地电阻和绝缘材料老化等因素的影响下进行合理评估。

只有确保35kv线路的绝缘电阻值达到标准要求，才能够有效地保障电力系统的安全稳定运行。

在我个人看来，35kv线路绝缘电阻值的标准不仅仅是一种技术指标，更是对电力系统安全稳定运行的一种保障。

通过合理设定35kv线路绝缘电阻值的标准，并严格进行检测和评估，可以有效地预防绝缘故障的发生，提高电力系统的可靠性和安全性。

对35kv线路绝缘电阻值的标准要给予足够的重视和关注，以实现电力系统的可持续发展和安全运行。

总结回顾：1. 35kv线路绝缘电阻值标准需要考虑线路的工作环境和外部条件，应该在几百兆欧姆至数千兆欧姆之间。

35KV变电站防雷接地保护设计摘要雷电事故是对变电站、发电厂安全的主要威胁，如何有效、合理对变电站、发电厂采取防雷接地保护措施有着十分重要的意义。

本文就以农村某35KV变电站为研究对象，以国家《防雷接地标准》为依据且结合变电站具体情况，对变电站的防雷接地进行保护设计，具有一定代表性。

首先根据变电站的电气主接线图等实际情况，在了解雷电参数、雷电机理以及学习各种防雷装置的基础上，采用设计避雷针并计算验证其保护范围实现对变电站直击雷的防护；对变电站雷电侵入波的防护实现，则通过选择安装避雷器型号和设计变电站进线段的保护接线。

最后在了解接地基本知识后，计算其接地电阻、最大土壤电阻率、垂直接地体根数等，实现对此35KV变电站的接地保护设计。

关键词：35KV变电站；直击雷防护；雷电侵入波防护；接地保护35KV substation lightning protectiondesign of ground protectionAbstract：Lightning incident on the substation, power plants, the main threat to security, how to effectively and rationally to the substations, power plants, lightning protection grounding protection measures taken is very important.This article on a 35KV substation in rural areas for the study to state "Lightning grounding standards" based on specific conditions and combination of substation, the substation grounding protection lightning protection design, has a certain representation. First of all, according to the main electrical substation wiring diagram of the actual situation, etc., in the understanding of lightning parameters, the mechanism of lightning, as well as learning a variety of lightning protection devices on the basis of the calculation used to verify the design of a lightning rod and its scope of protection to achieve the protection of the substation direct stroke; of Substation lightning invasion wave to achieve the protection, surge arresters are installed by selecting the type and design of substation protection of wiring into the segment.Finally, grounding in the basic knowledge to understand, calculate the grounding resistance, soil resistivity of the largest vertical root number, such as grounding, to achieve this protection 35KV substation grounding design.Key words: 35KV Substation; Direct stroke protection; Invasive wavelightning protection ; Ground Protection目录摘要 (1)目录 (3)第1章前言 (5)1.1课题的提出和意义 (5)1.2国内外研究现状 (6)1.3本课题的主要工作 (6)1.3.1研究目标 (6)1.3.2主要研究内容 (7)1.4变电站防雷接地国家相关标准 (7)1.5本论文涉及的35KV变电站 (8)1.5.1变电站的概况 (8)1.5.2变电站相关参数 (9)1.5.3变电站电气主接线图 (9)第2章雷电与防雷装置 (11)2.1雷电 (11)2.1.1雷电及其放电过程 (11)2.1.2雷电参数 (13)2.1.3雷击过电压产生的机理 (17)2.2防雷装置 (18)2.2.1避雷针 (18)2.2.2避雷线 (20)2.2.3避雷器 (21)第3章变电站直击雷的防护 (23)3.1变电站直击雷防护概述 (23)3.2建、构筑物年预计年雷击次数 (23)3.2.1年预计雷击次数计算公式 (23)3.2.2 35KV变电站年预计雷击次数N (24)3.3反击 (24)3.3.1反击的产生 (24)3.3.2反击的防止 (24)3.4 35KV变电站直击雷防护的避雷针设计 (26)3.4.1采用两根等高避雷针进行防护设计 (26)3.4.2采用四根等高避雷针进行防护设计 (27)第4章变电站雷电侵入波防护 (29)4.1变电站对雷电侵入波防护概述 (29)4.2 避雷器的设计 (29)4.2.1避雷器的防护距离 (29)4.2.2避雷器与变压器的最大电气距离 (31)4.3变电站的进线段雷电防护设计 (32)4.3.1进线段防护必要性 (32)4.3.2进线保护段接线设计 (33)4.4运行方式的设计 (35)4.4.1雷雨季节在运行方式上尽量保证母线并列运行 (35)4.4.2电缆进出线有利于降低雷电侵入波的幅值和陡度 (35)第5章接地的基本常识 (37)5.1接地、接地电阻及接地装置 (37)5.1.1接地概念及分类 (37)5.1.2接地电阻与对地电压 (38)5.1.3接地装置 (39)5.1.4接触电压和跨步电压 (39)5.2工频接地电阻、冲击接地电阻和冲击系数 (40)5.3接地体工频接地电阻计算 (41)5.3.1自然接地体及其工频接地电阻计算 (41)5.3.2人工接地体及工频接地电阻计算 (42)第6章变电站的接地设计 (44)6.1变电站接地装置的型式 (44)6.2变电站的接地装置要求 (44)6.2.1接地电阻值的要求 (44)6.2.2变电站主接地网的均压要求及计算 (46)6.3 35KV变电站接地设计 (47)致谢 (51)参考文献 (52)第1章前言1.1课题的提出和意义在现代社会里，电力已成为国民经济和人民生活必不可少的二次能源，它在现代工农业生产、人们日常生活及各个领域中已获得了广泛应用。
