基桩完整性试验检测报告（反射波法）检测单位名称（专用章）：报告编号：检测：审核：批准：日期：年月日1、工程概况xx工程，位于，总桩数为x根，桩径（1700～2300）mm，桩体混凝土强度等级C30。
受xx公司的委托，由我院对其在建的xx工程部分基桩进行低应变法桩身完整性检测，以检测工程桩的桩身完整性。
2、工程地质概况根据现场勘探、测试及室内土工试验资料分析，拟建场地地基岩土分布自上而下依次为：第①层：0~1.5m，填土：杂色，松散，稍湿，含植物根茎第②层：1.5m~2.5m，粉质粘土：褐黄，稍密，湿，硬塑，包含沙砾第③层：2.5m~4.0m,碎石土：杂色，中密，稍湿，包含块石第④层：4.0m~12.0m，强风化石英砂岩：灰白色，呈密实状3、检测过程叙述3.1 检测依据《建筑基桩检测技术规范》（JGJ 106-2014）。
3.2 检测目的及抽样方法本次基桩低应变法检测目的为验收性检测。
本工程施工桩总数为根，检测数量为根。
3.3 检测设备及工程检测图4、基桩低应变法检测完整性分类判别标准注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可按本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。
5、基桩低应变法检测结果汇总表注：以上桩长、桩径均为施工单位提供6、基桩低应变法检测结论xx工程机械钻孔灌注桩共x根，本次低应变法检测工程桩x根，检测比例为100%，皆为Ⅰ类桩。
波速平均值xx m/s。
本次基桩低应变法检测比例（桩数）符合设计、JGJ106－2014的相关规定，根据以上检测结果，可评定该工程混凝土灌注桩桩身完整性符合验收要求。
7、基桩低应变法检测实测信号曲线。
低应变检测报告模板
一、检测对象
检测对象：xxx产品
二、检测标准
检测标准：GB/T xxx-xxxx
三、检测设备
检测设备：xxxx设备
四、检测过程
1.样品制备：根据GB/T xxx-xxxx标准对样品进行制备。
2.样品安装：将样品安装在检测设备上。
3.检测条件设置：xxx参数为xxx，确保检测条件符合标准要求。
4.检测数据记录：检测设备自动记录检测数据。
5.检测结束：检测设备自动停止检测。
五、检测结果
序号应变负载
1 xx xx
2 xx xx
3 xx xx
六、分析结果
根据GB/T xxx-xxxx标准，本次检测结果符合要求，达到了标准的检测要求。
七、结论
本次低应变检测结果符合GB/T xxx-xxxx标准要求，样品合格。
八、附注
1.检测人员：xxx
2.检测日期：xxxx年xx月xx日。
基桩低应变检测报告报告编号：建设单位：工程名称：工程地点：检测类别：委托检测xxxx工程检测有限公司年月日*************************——21#栋基桩低应变检测报告现场检测:报告编写:报告审核：报告批准：声明:1、本检测报告涂改、错页、换页无效；2、本检测报告无现场检测、报告编写、报告审核、报告批准人签字无效；3、本检测报告无我单位检测专用章、计量认证专用章无效，多页报告未加盖骑缝章无效，检测单位名称与检测专用章名称不符者无效；4、未经本试验室书面许可，本报告复制或作为他用无效；5、如对本检测报告有异议，可在报告发出后15天内向本检测单位书面提请复议。
目录1前言 (4)2 工程、地质概况 (4)2.1工程概况 (4)2.2地质概况 (5)3检测方法与原理 (5)4检测仪器设备 (6)5现场检测 (7)6 检测数据分析与判定 (8)6.1确定波速平均值 (8)6.2计算缺陷位置 (9)6.3判定桩身完整性 (9)7检测结果 (10)8结论和建议 (11)9附图表 (11)1前言建设单位拟建的工程名称,位于......。
为确保工程质量，受建设单位的委托，我室承担了该工程的基桩低应变检测工作。
其目的是检测桩身缺陷及位置，判定桩身完整性类别；检测依据是《建筑基桩检测技术规范》JGJ 106-2014；检测方法是采用低应变反射波法；现场检测工作于年月日进行，该工程共检测桩根。
2 工程、地质概况2.1工程概况该工程检测桩的桩号、桩长、桩径等的相关资料由施工单位提供，本工程概况见表1,桩位平面图见附件2。
工程概况表表12.2地质概况3检测方法与原理基桩低应变反射波法是采用瞬态冲击方法，通过实测桩顶加速度或速度响应时域曲线，籍一维杆波动理论分析来判定基桩的桩身完整性，也称瞬态时域分析法。
它是目前国际上广泛使用的一种基桩无损检测方法。
它受场地约束限制小，现场操作方便快捷,成果较可靠，成本低，适用于对桩基工程成桩质量进行普查。
报告编号：第I页共10页受控编号：工程质量检测报告工程名称：检测代码及项目：检测单位名称扌报告编号：委托单位:建设单位:第2页共10页勘察单位:设计单位:施工单位:监理单位:检测单位:声明1、本报告无检验检测报告专用章及其骑缝章无效；2、本报告无检测、审核、批准人签名无效；3、本报告涂改、增删无效；4、报告复印页数不全、未加盖检验检测报告专用章无效；5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出检测单位资质证书编号：检测单位地址：邮政编码：电话：目录1工程概况42检测概述53检测结果与分析判定64结论7附表1基桩低应变法检测结果汇总表8 附图1桩身完整性检测的实测信号曲线9 附图2抽检桩平面位置示意图10附图3现场检测影像资料10附件1工程质量现场检测见证确认表1工程概况工程概况见表1。
表1工程概况表2检测概述2.1检测目的及方法采用低应变法，检测桩身缺陷的程度及其位置，判定桩身完整性。
2.2检测依据1设计图纸、岩土工程勘察报告及相关施工记录；2相关方确认的检测方案；3《建筑基桩检测技术规范》(JGJ106—2014)。
2.3检测仪器设备所用仪器设备均在检定/校准有效期内，仪器设备如表2.1所示。
表2.1仪器仪表一览表2.4检测原理低应变法是采用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判定的检测方法其原理是：在桩身顶部进行竖向激振，弹性波沿着桩身向下传播，当桩身存在明显波阻抗差异的界面(如桩底、断桩和严重离析、夹层等部位)和桩身截面积变化(如缩径或扩径)部位，将产生反射波。
采用低应变仪将反射波经接收放大、滤波和数据处理，自动记录存储反射波形，再进行计算和分析，可识别来自桩身不同部位的反射信息，以判断桩身完整性和桩身缺陷的程度及位置。
2.5抽检数量2.5.1《建筑基桩检测技术规范》(JGJ106—2014)第3.3.3条：混凝土桩的桩身完整性检测，其数量应符合下列规定：1建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩工程，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；2除符合本条上述规定外，每个柱下承台检测桩数不应少于1根；3当施工质量有疑问或局部地基条件出现异常的桩数较多，或为了全面了解整个工程基桩的桩身完整性情况时，宜增加检测数量。

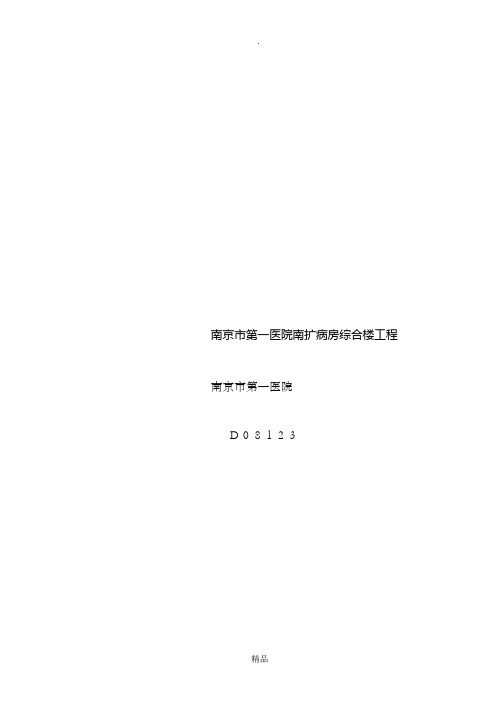

南京市第一医院南扩病房综合楼工程南京市第一医院Ｄ０８１２３**********拆迁安置房8#楼低应变动力试验报告一、工程概况二、工程地质概况根据江苏省地质工程有限公司提供的《*******（北地块）岩土工程勘察报告岩土工程勘察报告》（报告编号：2014508），各土层描述如下：三、试验仪器、原理、方法3.1. 测试方法采用反射波法诊断系统。
按桩径大小每根桩布置2～4个测试点 3.2. 试验原理埋设于地下桩的长度要远大于其直径，因此可将其简化为无侧限约束的一维弹性杆件，在桩顶初始扰力作用下产生的应力波沿桩身向下传播并且满足一维波动方程：22222x u c t u ∂∂=∂∂式中 u ──x 方向位移（m ）；c ──桩身材料的纵波波速（m/s ）。
弹性波沿桩身传播过程中，在桩身夹泥、离析、扩颈、缩颈、断裂、桩端等桩身阻抗变化处将会发生反射和透射，用记录仪记录下反射波在桩身中的传播的波形,通过对反射波曲线特征的分析即可对桩身的完整性、缺陷的位置进行判定，并对桩身混凝土的强4.1 检测桩数：127根；4.2 检测桩位示意图：详见桩位平面图；五、检测成果汇总、分析意见及结论。
表15.1 分析意见（包括缺陷桩的分析过程、结论性意见等）.根据实测曲线分析计算，所检测127根桩，完整性类别统计：Ⅰ类桩127根；Ⅱ类桩0根，Ⅲ类桩0根，Ⅳ类桩0根。
以上分析意见是根据中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-2014。
注：1、本报告中受检桩的施工资料由施工单位提供；2、本报告仅对所检测桩负责。
说明：如有侵权请联系告知删除，感谢你们的配合！精品。
2021低应变反射波法复合地基载荷试验检测报告低应变反射波法复合地基载荷试验检测报告工程名称：工程地点：委托单位：检测日期：2021年月日～月日报告总页数：页报告编号：武科创（2021）字第（合约编号：）号武汉中科科创工程检测有限公司2021年月日项目名称无机地基载荷试验现场检测人员：（上岗证号）报告编写：（上岗证号）校核：（上岗证号）审核：（上岗证号）许可盖章人：声明：1.本报告涂改、错页、换页、漏页无效；2.检测单位名称与检测报告专用章名称不符者无效；3.本报告无我单位相关技术资格证书章无效；4.本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本检测单位书面提出,本单位将于5日内给予答复。
检测单位：武汉中科科创工程检测有限公司地址：武昌小洪山邮编：430071电话：或电子邮件：监督电话：************工程名称检测性质检测依据委托单位地址委托《建筑地基处置技术规范》（jgj79-2021）建筑面积(㎡)桩总数(根)被检数(根)典型置换率检测方法加载方式低应变反射波法复合地基静载荷试验慢速维持荷载法地基类型桩顶上标高设计桩长(m)走低板尺寸(㎡)施工日期检测日期低应变检测结果被检数比例典型ⅲ类桩ⅰ类比例桩号缺陷桩号缺陷复合地基检测结果承载力特征值(kpa)满足要求的桩桩号不能满足承载力基本值(kpa)要求对应沉降(mm)的桩主要原因预定最大加载力(kpa)ⅱ类比例ⅲ类比例ⅳ类比例无机地基承载力特征值(kpa)极差(kpa)无机地基检测结论：本场区无机地基承载力能满足用户设计建议。
一二三四五六七八项目概况................................................5地质概况................................................6检测依据 (6)高快速反应反射波法现场检测...........................6无机地基载荷试验现场检测........................7检测结果................................................9结论......................................................9附图表 (9)e-mail：表中1工程名称工程地点建设单位勘测单位设计单位监理单位质量监督站结构型式地基类型桩顶上标高设计桩长(m)桩总数(根)被检数(根)检测方法读取方式检测依据附注高快速反应反射波法无机地基静载荷试验慢速保持荷载法层数建筑面积(㎡)典型置换率承压板尺寸(㎡)设计砼强度等级检测日期承载力设计值(kpa)原订最小读取力(kpa)《建筑地基处理技术规范》（jgj79-2021）参见地质勘察报告。
低应变基桩完整性检测报告检测执行标准：《建筑基桩检测技术规范》（JGJ106-2003）报告编号：Z 080421-1工程名称：xx市xx县xx一中科技办公楼主楼建设单位：xx省xx县第一中学工程地点：xx市xx县城东开发区检测性质：委托检验检测方法：低应变基桩完整性检测检测桩型：预应力混凝土管桩检测日期：xx报告日期：xxxx工业大学科技开发公司建设单位：xx省xx县第一中学设计单位：xx省汇华建筑设计有限公司监理单位：xx建设监理公司工勘单位：xx省建设工程勘察设计院施工单位：宣城兴鼎建筑安装有限责任公司检测单位：xx工业大学科技开发公司主要检测人：报告编写人：报告审核人：报告批准人：声明：1、报告无检验专用章及检验单位公章无效。
2、复制报告未重新加盖检验专用章及检验单位公章无效。
3、报告无审核、批准人签章无效。
4、报告涂改、换页、无骑缝章无效。
5、检测结果表无检验专用章无效。
6、对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出。
目录一、前言 (3)二、工程地质概况 (3)三、基桩设计与施工概况 (5)四、桩位平面示意图 (6)五、测试技术原理 (7)六、测试技术方法 (7)七、低应变检测仪器及设备 (8)八、测试系统框图 (8)九、基桩低应变检测成果表 (9)十、结论与建议 (16)附图：低应变检测时域曲线图一、前言受xx省xx县第一中学的委托，由xx工业大学科技开发公司对其在建的xx市xx县xx一中科技办公楼主楼182根预应力混凝土管桩进行现场低应变反射波法检测，以确定工程桩的桩身完整性。
xx市xx县xx一中科技办公楼主楼为11层框架结构，由xx省汇华建筑设计有限公司设计，工程地质由xx省建设工程勘察设计院勘察，桩基由宣城兴鼎建筑安装有限责任公司施工，由xx建设监理公司承担建设监理。
二、工程地质概况根据xx省建设工程勘察设计院2008年7月14日提交的《xx县一中新校区岩土工程勘察报告》，勘察场地中部有一水渠从南至北贯穿场地，地貌单元为漳河一级阶地。
基桩完整性检测报告格式(低应变法)报告编号： (公司的统一编号)项目编号：(项目要求的编号)检测报告项目名称：委托单位：检测类别：批准日期：第 1 页共 6 页说明1.报告未加盖本公司试验检测专用章无效；2.报告无检测人员、审核人员、批准人员签字无效；3.对于委托方送样试验检测的，仅对样品检测数据负责；4.未经本公司书面同意不得复制或作为他用。
复制报告必须加盖检测专用章，否则无效；5.本报告涂改、错页、换页、漏页无效；6.如对本报告有疑问、异议，请于收到报告之日起15日内可向本公司提出书面申诉意见，本公司将于5日内给予答复。
第 2 页共 6 页检测报告报告编号：(公司统一的编号) 项目编号：(项目要求的编号) 工程名称委托单位检测项目检测方法检测依据检测环境检测日期序号检 1 测用 2 仪 3 器桩身完整性低应变反射波法《公路工程基桩动测技术规程》《建筑基桩检测技术规范》温度湿度名称型号设备管理号检测结论检测数据表明， (工程名称) 的 (本次检测基桩编号) 桩身完整性合格，可进行下一道工序施工。
20XX年月日检测：审核：批准：第 3 页共 6 页基桩桩身完整性低应变反射波法检测结果表工程名称：合同段：施工单位：检测单位：监理单位：项目编号：(项目要求的编号) 报告编号：(公司统一的编号) 序号基桩编号成桩日期检测日期 1 2 3 4 5 6 7 8 9 10 11 设计强度等级截面尺寸 (cm) 检测桩长 (m) 平均波速 (m/s) 桩身完整性类别完整性描述各基桩实测波形曲线见附图。
检测：审核：批准：第 4 页共 6 页低应变反射波法检测原理及检测标准 1检测原理低应变反射波法又称动测法，源于一维弹性波理论，其基本原理是在桩顶用力棒或锤子击打，进行竖向激振，施加一个激振力，使桩体乃至桩土体系产生振动，在桩内产生应力波，用传感器接收桩头的反射信号，在桩身存在明显波阻抗界面，将产生反射波。
通过对反射波信号综合分析，可识别来自桩身不同部位的反射信号。
南京市第一医院南扩病房综合楼工程南京市第一医院Ｄ０８１２３**********拆迁安置房8#楼低应变动力试验报告一、工程概况二、工程地质概况根据江苏省地质工程有限公司提供的《*******（北地块）岩土工程勘察报告岩土工程勘察报告》（报告编号：2014508），各土层描述如下：三、试验仪器、原理、方法 . 测试方法采用反射波法诊断系统。
按桩径大小每根桩布置2～4个测试点 . 试验原理埋设于地下桩的长度要远大于其直径，因此可将其简化为无侧限约束的一维弹性杆件，在桩顶初始扰力作用下产生的应力波沿桩身向下传播并且满足一维波动方程：22222x u c t u ∂∂=∂∂式中 u ──x 方向位移（m ）；c ──桩身材料的纵波波速（m/s ）。
弹性波沿桩身传播过程中，在桩身夹泥、离析、扩颈、缩颈、断裂、桩端等桩身阻抗变化处将会发生反射和透射，用记录仪记录下反射波在桩身中的传播的波形,通过对反射波曲线特征的分析即可对桩身的完整性、缺陷的位置进行判定，并对桩身混凝土的强度进行评估。
. 试验仪器1―尼龙锤 2―基桩 3―传感器 4―低应变分析仪 5―显示器四、检测桩数及检测桩位示意图检测桩数：127根；检测桩位示意图：详见桩位平面图；五、检测成果汇总、分析意见及结论。
表1分析意见（包括缺陷桩的分析过程、结论性意见等）根据实测曲线分析计算，所检测127根桩，完整性类别统计：Ⅰ类桩127根；Ⅱ类桩0根，Ⅲ类桩0根，Ⅳ类桩0根。
以上分析意见是根据中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-2014。
注：1、本报告中受检桩的施工资料由施工单位提供；2、本报告仅对所检测桩负责。
说明：以下空白！。
青川县凉水镇人民政府行政中心基桩检测报告成勘试(基)字(2010)报告( )号检测单位：中冶集团成都勘察研究总院测试中心报告发送日期：二○一○年一月二十五日地址：成都市三色路199号电话: (028) 85953906声明：1. 本报告无我中心的地基基础检测专用章、资料章及计量认证（CMA）章无效。
2. 复制、复印本检测中心报告，未加盖上述印章无效。
3. 报告无检测负责人、报告审核人、报告审定人、批准人签字盖章无效。
4. 报告涂改、换页无效；本报告未经书面同意不得复制或作它用。
5. 对本检测报告若有异议，应自收到报告之日起15日内向本中心提出。
工程名称：青川县凉水镇行政中心工程地点：青川县凉水镇建设单位：青川县凉水镇人民政府地勘单位：核工业西南勘察设计研究院有限公司设计单位：重庆精佳工程设计咨询有限公司施工单位：苍溪县第三建筑工程有限责任公司监理单位：重庆建新建设工程咨询有限公司质监单位：青川县建设工程质量安全监督站地基类型：人工挖孔灌注桩设计层数：四层结构形式：框架检测性质：委托试验检测方法：反射波法检测目的：判定桩身完整性检测资质：川地基检153号计量资质：2006231010R检测负责人：报告审核人：报告审定人：报告批准人：检测单位地址：四川省成都市三色路199号电话：(028)85953906 E-mail: kk_bbl@一、前言受青川县凉水镇人民政府的委托，中冶集团成都勘察研究总院测试中心于2010年1月5日承担了青川县凉水镇行政服务中心楼检测任务，其具体要求是：对桩身完整性作出评价；该场地位于青川县凉水镇场，总桩数为35根。
设计采用人工挖孔灌注桩(φ800mm)进行处理，以稍密—中密卵石层为桩端持力层。
本次检测采用低应变法进行测试。
应业主要求：作低应变检测35根桩。
二、场地工程地质概况根据地勘报告，该场地位于青川县凉水镇,据核工业西南勘察设计研究院有限公司2009年6月提交的该工程《岩土工程勘察报告》（详细勘察），场区岩土层从上至下依次分布为：人工填土﹑粉质粘土﹑细砂、卵石层。
其工程物理特性指标详见该工程工程勘察报告书。
三、检测依据1、检测依据标准及代号中华人民共和国行业标准《建筑基桩检测技术规范》(JGJ 106-2003)；中华人民共和国行业标准《建筑桩基技术规范》(JGJ 94-2008)；《四川省建筑地基基础质量检测若干规定》（修订本）川建发[2004] 66号。
2、桩身完整性分类标准桩身完整性分类表桩身完整性类别分类原则Ⅰ类桩桩身完整Ⅱ类桩桩身有轻微缺陷，不会影响桩身结构承载力的正常发挥Ⅲ类桩桩身有明显缺陷，对桩身结构承载力有影响Ⅳ类桩桩身存在严重缺陷四、现场检测仪器及检测原理1. 检测仪器检测设备为ZK-7E 智能测桩系统，该系统采用自动采样、自动计算、自动存储、人机联作的方式对桩进行质量分析；在检测过程中仪器工作正常，性能稳定, 检测数据可靠。
使用仪器设备表1 设备名称 编 号检定日期 检定期数量 备 注 ZK-7E 20091092 2009.7.02 1年 1台 系统检定 速度计（EG-10F ）90603 2009.7.02 1年 1个 系统检定 笔记本电脑联想2009.7.021年1个系统检定2. 检测原理低应变检测原理低应变检测所用方法为反射波法，可用于检测桩身砼的完整性，推定缺陷程度及其在桩身中的位置，也可用于对桩长进行校核。
反射波法源于应力波理论，基本原理是在桩顶进行竖向激振，弹性波沿着桩身向下传播，在桩身存在明显波阻抗界面（如桩底、断桩和严重离析部位）或桩身截面积变化（如缩颈或扩颈）部位产生反射波，经接收、放大和数据处理，可识别来自桩身不同部位的反射信息，据此计算桩身波速，判断桩身完整性和砼强度异常。
桩缺陷位置的检测原理：当桩嵌固于土体中，将受到桩周土的阻尼影响，桩的动力特性满足一维波动方程，即：式中： v —质点振动位移 x —振动质点到振源的距离 t —质点振动的时间 h —阻尼系数A —桩的截面积 VP —纵波在桩中传播的速度р—桩的质量密度当在桩顶施加瞬时外力F （t ）时，桩内只存在着下行波，波在不同的波阻抗界面上发生反射。
从上式中，可推导出应力波在桩体中的传播时间及其对不同结构介质桩的纵波波速：0122222=∂∂⨯⨯-∂∂⨯-∂∂t v A E h t vV xv P ρ/E V P =VP=2L /△t 式中：L—桩长当桩存在缺陷或断桩时，各界面反射波使曲线变得复杂，认真分析波形并选出可靠的缺陷反射时间△t＇，就可得到缺陷部位距桩顶的距离。
L＇=VP·△t＇/2式中：△t＇—缺陷处反射波到达时间五、检测结果1．低应变1) 低应变法检测基桩35根，所检测桩中10根基桩属II类桩；25根基桩属I类桩。
2) 所测桩混凝土波速在2800m/s～3500m/s之间。
3) 所测桩其余各项检测参数详见《基桩低应变检测成果表》。
六、结论青川县凉水镇行政服务中心场地基桩，经低应变法检测基桩35根，其中10根基桩属II类桩；25根基桩属I类桩；七、附图表1.《基桩低应变检测成果表》；2. 检测桩分布平面示意图1页；3.单桩实测曲线图3页。
桩身结构完整性检测结果表：桩号施工记录桩长（m）测试桩长（m）设定波速（m/s）桩身结构完整性描述备注A9 12.90 12.70 2900 桩身完整ⅠB3 12.80 12.51 2800 3.64米左右轻微缺陷ⅡB4 12.70 12.62 2700 5.26米左右轻微缺陷ⅡB5 12.80 12.05 3400 桩身完整ⅠB6 12.70 12.52 3200 桩身完整ⅠB7 11.80 10.47 3400 4.31米左右轻微缺陷ⅡC1 12.90 12.44 2900 桩身完整ⅠC2 12.80 12.33 3300 桩身完整ⅠC3 12.60 12.51 2900 2.77米左右轻微缺陷ⅡC4 12.80 12.70 3200 3.05米左右轻微缺陷ⅡC6 12.70 12.41 3300 桩身完整ⅠC7 12.90 12.57 3200 桩身完整ⅠC8 12.90 12.81 2900 桩身完整ⅠC9 12.60 12.44 3000 桩身完整ⅠD1 12.50 12.39 3000 桩身完整ⅠD2 12.70 12.53 2900 桩身完整ⅠD3 12.80 12.70 3000 3.01米左右轻微缺陷ⅡD4 12.90 12.57 3300 1.93米左右轻微缺陷ⅡD5 12.80 12.63 3100 2.51米左右轻微缺陷ⅡD6 12.30 11.18 3400 桩身完整ⅠD7 12.60 11.30 3300 桩身完整ⅠD8 12.60 11.75 3400 桩身完整ⅠD9 12.70 12.30 3300 桩身完整ⅠE1 12.80 11.01 3400 桩身完整ⅠE2 12.70 12.68 3400 桩身完整Ⅰ续表桩号施工记录桩长（m）测试桩长（m）设定波速（m/s）桩身结构完整性描述备注E3 12.60 11.83 3400 桩身完整ⅠE4 12.70 11.91 3400 桩身完整ⅠE5 12.60 11.20 3400 1.34米左右轻微缺陷ⅡE6 12.60 11.56 3400 桩身完整ⅠE7 12.80 11.03 3500 桩身完整ⅠE8 12.90 12.65 3400 桩身完整ⅠE9 12.70 12.46 3300 桩身完整ⅠA1 12.90 12.68 3100 桩身完整ⅠA2 12.90 11.15 3400 4.47米左右轻微缺陷ⅡA8 11.70 11.43 3100 桩身完整Ⅰ备注:施工记录桩长由施工单位提供10中冶集团成都勘察研究总院测试中心 第 10 页 共 1324681012141618209060300-30-60-90-120-150ms桩头桩底 7.94m s L o =12.7m C =3200m /s轻微缺陷 1.91m s L '=3.05mZK7E 桩号：C4 桩长(m)：12.7 波速(m/s)：3200.024681012141618201209060300-30-60-90-120-150ms桩头桩底 7.52m s L o =12.41m C =3300m /sZK7E 桩号：C6 桩长(m)：12.41 波速(m/s)：3300.24681012141618201209060300-30-60-90-120-150ms桩头桩底 7.86m s L o =12.57m C =3199m /sZK7E 桩号：C7 桩长(m)：12.57 波速(m/s)：3200.246810121416182024018012060-0-60-120-180-240-300-360ms桩头桩底 8.84m s L o =12.81m C =2899m /sZK7E 桩号：C8 桩长(m)：12.81 波速(m/s)：2900.02468101214161820320240160800-80-160-240-320-400-480ms桩头桩底 8.29m s L o =12.44m C =3001m /sZK7E 桩号：C9 桩长(m)：12.44 波速(m/s)：3000.02468101214161820240180120600-60-120-180-240-300-360ms桩头桩底 8.26m s L o =12.39m C =3000m /sZK7E 桩号：D1 桩长(m)：12.39 波速(m/s)：3000.02468101214161820320240160800-80-160-240-320-400-480ms桩头桩底 8.64m s L o =12.53m C =2899m /sZK7E 桩号：D2 桩长(m)：12.53 波速(m/s)：2900.24681012141618209060300-30-60-90-120-150ms桩头桩底 8.47m s L o =12.7m C =3000m /s轻微缺陷 2.m s L '=3.01mZK7E 桩号：D3 桩长(m)：12.7 波速(m/s)：3000.02468101214161820100806040200-20-40-60-80-100-120-140-160ms桩头桩底 7.62m s L o =12.57m C =3300m /s轻微缺陷 1.17m s L '=1.93mZK7E 桩号：D4 桩长(m)：12.57 波速(m/s)：3300.2468101214161820120906030-0-30-60-90-120-150-180ms桩头桩底 8.15m s L o =12.63m C =3101m /s轻微缺陷 1.62m s L '=2.51mZK7E 桩号：D5 桩长(m)：12.63 波速(m/s)：3100.246810121416182040302010-0-10-20-30-40-50-60ms桩头桩底 6.58m s L o =11.18m C =3401m /sZK7E 桩号：D6 桩长(m)：11.18 波速(m/s)：3400.024681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 6.85m s L o =11.3m C =3300m /sZK7E 桩号：D7 桩长(m)：11.3 波速(m/s)：3300.11中冶集团成都勘察研究总院测试中心 第 11 页 共 13页024681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 8.63m s L o =12.51m C =2900m /s轻微缺陷 1.91m s L '=2.77mZK7E 桩号：C3 桩长(m)：12.51 波速(m/s)：2900.02468101214161820604020-0-20-40-60-80-100ms桩头桩底 6.91m s L o =11.75m C =3400m /sZK7E 桩号：D8 桩长(m)：11.75 波速(m/s)：3400.024681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 7.46m s L o =12.3m C =3299m /sZK7E 桩号：D9 桩长(m)：12.3 波速(m/s)：3300.24681012141618202015105-0-5-10-15-20-25-30ms桩头桩底 6.48m s L o =11.01m C =3399m /sZK7E 桩号：E1 桩长(m)：11.01 波速(m/s)：3400.024681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 7.46m s L o =12.68m C =3401m /sZK7E 桩号：E2 桩长(m)：12.68 波速(m/s)：3400.24681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 6.96m s L o =11.83m C =3399m /sZK7E 桩号：E3 桩长(m)：11.83 波速(m/s)：3400.024681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 7.01m s L o =11.91m C =3399m /sZK7E 桩号：E4 桩长(m)：11.91 波速(m/s)：3400.24681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 6.59m s L o =11.2m C =3399m /s轻微缺陷 0.79m s L '=1.34mZK7E 桩号：E5 桩长(m)：11.2 波速(m/s)：3400.024681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 6.8m s L o =11.56m C =3400m /sZK7E 桩号：E6 桩长(m)：11.56 波速(m/s)：3400.24681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 6.3m s L o =11.03m C =3500m /sZK7E 桩号：E7 桩长(m)：11.03 波速(m/s)：3500.024681012141618206040200-20-40-60-80ms桩头桩底 7.44m s L o =12.65m C =3400m /sZK7E 桩号：E8 桩长(m)：12.65 波速(m/s)：3400.24681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 7.55m s L o =12.46m C =3299m /sZK7E 桩号：E9 桩长(m)：12.46 波速(m/s)：3300.12中冶集团成都勘察研究总院测试中心 第 12 页 共 13页24681012141618201209060300-30-60-90-120-150-180ms桩头桩底 8.18m s L o =12.68m C =3101m /sZK7E 桩号：A1 桩长(m)：12.68 波速(m/s)：3100.2468101214161820280210140700-70-140-210-280-350-420ms桩头桩底 6.56m s L o =11.15m C =3400m /s轻微缺陷 2.63m s L '=4.47mZK7E 桩号：A2 桩长(m)：11.15 波速(m/s)：3400.2468101214161820400300200100-0-100-200-300-400-500-600ms桩头桩底 7.38m s L o =11.43m C =3099m /sZK7E 桩号：A8 桩长(m)：11.43 波速(m/s)：3100.02468101214161820360270180900-90-180-270-360-450-540ms桩头桩底 8.76m s L o =12.7m C =2901m /sZK7E 桩号：A9 桩长(m)：12.7 波速(m/s)：2900.24681012141618201.20.90.60.3-0.0-0.3-0.6-0.9-1.2-1.5-1.8ms桩头桩底 8.93m s L o =12.51m C =2801m /s轻微缺陷 2.6m s L '=3.64mZK7E 桩号：B3 桩长(m)：12.51 波速(m/s)：2800.2468101214161820240180120600-60-120-180-240-300ms桩头桩底 9.35m s L o =12.62m C =2700m /s轻微缺陷 3.9m s L '=5.26mZK7E 桩号：B4 桩长(m)：12.62 波速(m/s)：2700.0246810121416182016012080400-40-80-120-160-200-240-280ms桩头桩底 7.09m s L o =12.05m C =3400m /sZK7E 桩号：B5 桩长(m)：12.05 波速(m/s)：3400.246810121416182024018012060-0-60-120-180-240-300-360ms桩头桩底 7.83m s L o =12.52m C =3200m /sZK7E 桩号：B6 桩长(m)：12.52 波速(m/s)：3200.2468101214161820280210140700-70-140-210-280-350-420ms桩头桩底 6.16m s L o =10.47m C =3400m /s轻微缺陷 2.53m s L '=4.31mZK7E 桩号：B7 桩长(m)：10.47 波速(m/s)：3400.246810121416182016012080400-40-80-120-160-200ms桩头桩底 8.58m s L o =12.44m C =2900m /sZK7E 桩号：C1 桩长(m)：12.44 波速(m/s)：2900.2468101214161820120906030-0-30-60-90-120-150-180ms桩头桩底 7.47m s L o =12.33m C =3300m /sZK7E 桩号：C2 桩长(m)：12.33 波速(m/s)：3300.。
