图像引导放疗中的医学图像配准关键技术研究图像引导放疗中的医学图像配准关键技术研究摘要：随着医学影像技术的不断发展，图像引导放疗已经成为现代肿瘤治疗的重要手段之一。
而对于图像引导放疗来说，图像配准技术是非常关键的环节，它可以确保放疗计划的准确性和治疗的精准性。
本文将介绍医学图像配准的基本原理、常用的图像配准方法以及当前图像引导放疗中面临的挑战和未来的发展方向。
1. 引言随着医学成像技术的飞速发展，各种各样的影像设备被广泛应用于临床。
例如，CT（计算机断层扫描）可以提供高分辨率的三维图像，MRI（磁共振成像）可以提供高对比度的软组织图像，PET（正电子发射计算机断层扫描）可以提供代谢活性图像，而超声成像则是一种无损的实时成像技术。
这些医学图像在肿瘤诊断、治疗规划和治疗提供了重要的信息。
2. 医学图像配准的基本原理医学图像配准是将不同影像设备获取的图像进行对齐和融合的过程，其目的是减少不同图像之间的空间错位，实现图像间的伽马校准。
图像配准的基本原理包括特征提取和特征匹配两个步骤。
特征提取是指从图像中选择具有唯一性和稳定性的特征点或特征描述子。
特征匹配是指将待配准图像与参考图像中的特征进行比较，找出相应的匹配点对。
3. 常用的图像配准方法目前，常用的医学图像配准方法主要包括点对点方法、基于特征的方法和基于区域的方法。
点对点方法是将两个图像中的特征点进行匹配，通过计算特征点之间的空间变换矩阵来实现图像的配准。
基于特征的方法则是对图像进行特征提取和匹配，然后通过变换矩阵来对图像进行配准。
基于区域的方法则是将图像划分为小块，通过对比颜色、纹理等特征来进行配准。
4. 图像引导放疗中的配准技术应用图像引导放疗是一种利用医学图像指导肿瘤放射治疗的技术。
它可以通过将患者在放疗过程中的CT图像与治疗计划中的CT图像进行配准，实时跟踪肿瘤位置的变化，调整治疗计划并保证放疗的准确性和精准性。
图像引导放疗中的配准技术主要用于确定患者体表标记与CT图像之间的对应关系，确定治疗计划中肿瘤和正常组织的位置，以及对放疗计划进行验证和调整。
医学图像处理技术的现状与应用随着医学技术的不断发展和进步，医学图像处理技术已经成为了医学领域不可或缺的一部分。
医学图像处理技术主要是指通过计算机和数字图像处理技术对医学图像进行分析、处理、识别和诊断的一项技术，其应用范围涉及到了医学诊断、医学研究和医疗设备等多个领域。
一、医学图像处理技术的现状目前，医学图像处理技术的主要应用领域包括医学影像学、医学遗传学、医学生物工程、医学信息学等。
其中，医学影像学是医学图像处理技术的主要应用领域，其主要任务是通过对医学图像进行分析和处理，提高医学诊断水平，提高临床治疗效果，降低患者死亡率。
医学影像学主要分为X射线影像学、核医学影像学、超声影像学、CT影像学、MRI影像学、PET影像学等多个方向。
这些方向的医学图像处理技术都各自有着不同的特点和应用领域。
例如，X 射线影像学主要用于对骨骼和组织的成像，对肿瘤、结构畸形等有一定的诊断价值；核医学影像学主要用于对人体生化活动的显示和分析，对心血管疾病、癌症、神经系统疾病等有一定的诊断作用；超声影像学主要用于人体器官的成像和检测，对心脏、肝脏、肾脏、胰腺等内脏有一定的诊断价值。
目前，医学图像处理技术的发展已经进入到了数字化、智能化和网络化的时代。
随着医学影像设备的不断更新和升级，医学影像数据的规模和复杂度也正在不断的增加。
因此，在医学图像处理技术的应用过程中，对于数据存储、数据传输、数据安全和数据质量等方面的要求也在逐步提高。
二、医学图像处理技术的应用（一）医学诊断方面的应用医学诊断是医学图像处理技术的最主要应用领域之一。
在医学诊断中，医学图像处理技术主要用于对医学影像数据进行分析和处理，从而提高医生对疾病的诊断准确性和治疗效果。
例如，在肿瘤领域，医学图像处理技术可以通过对T1、T2加权图像和动态增强磁共振（DCE-MRI）等多种检查方法进行分析和处理，从而提高对肿瘤的诊断、分期和治疗效果。
此外，在心脏疾病领域，医学图像处理技术可以将多张二维图像融合为三维图像，从而实现对心脏形态的清晰显示和分析。

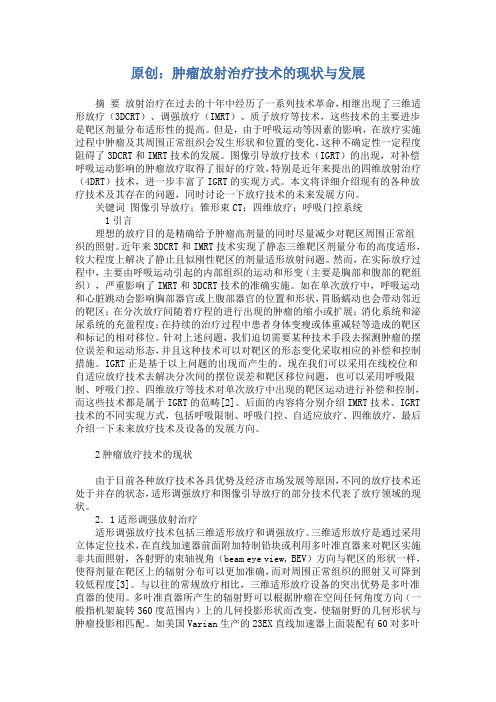

原创：肿瘤放射治疗技术的现状与发展摘要放射治疗在过去的十年中经历了一系列技术革命，相继出现了三维适形放疗（3DCRT）、调强放疗（IMRT）、质子放疗等技术，这些技术的主要进步是靶区剂量分布适形性的提高。
但是，由于呼吸运动等因素的影响，在放疗实施过程中肿瘤及其周围正常组织会发生形状和位置的变化，这种不确定性一定程度阻碍了3DCRT和IMRT技术的发展。
图像引导放疗技术（IGRT）的出现，对补偿呼吸运动影响的肿瘤放疗取得了很好的疗效，特别是近年来提出的四维放射治疗（4DRT）技术，进一步丰富了IGRT的实现方式。
本文将详细介绍现有的各种放疗技术及其存在的问题，同时讨论一下放疗技术的未来发展方向。
关键词图像引导放疗；锥形束CT；四维放疗；呼吸门控系统1引言理想的放疗目的是精确给予肿瘤高剂量的同时尽量减少对靶区周围正常组织的照射。
近年来3DCRT和IMRT技术实现了静态三维靶区剂量分布的高度适形，较大程度上解决了静止且似刚性靶区的剂量适形放射问题。
然而，在实际放疗过程中，主要由呼吸运动引起的内部组织的运动和形变（主要是胸部和腹部的靶组织），严重影响了IMRT和3DCRT技术的准确实施。
如在单次放疗中，呼吸运动和心脏跳动会影响胸部器官或上腹部器官的位置和形状，胃肠蠕动也会带动邻近的靶区；在分次放疗间随着疗程的进行出现的肿瘤的缩小或扩展；消化系统和泌尿系统的充盈程度；在持续的治疗过程中患者身体变瘦或体重减轻等造成的靶区和标记的相对移位。
针对上述问题，我们迫切需要某种技术手段去探测肿瘤的摆位误差和运动形态，并且这种技术可以对靶区的形态变化采取相应的补偿和控制措施。
IGRT正是基于以上问题的出现而产生的。
现在我们可以采用在线校位和自适应放疗技术去解决分次间的摆位误差和靶区移位问题，也可以采用呼吸限制、呼吸门控、四维放疗等技术对单次放疗中出现的靶区运动进行补偿和控制，而这些技术都是属于IGRT的范畴[2]。
后面的内容将分别介绍IMRT技术、IGRT 技术的不同实现方式，包括呼吸限制、呼吸门控、自适应放疗、四维放疗，最后介绍一下未来放疗技术及设备的发展方向。
放疗中的定位和图像引导技术在肿瘤治疗中的应用肿瘤是一种常见的疾病，对患者的身体和心理健康都造成了巨大的影响。
放射治疗（Radiation Therapy）是一种常用的肿瘤治疗方法，它利用高能射线杀死癌细胞和抑制其生长。
在放疗过程中，准确定位和精确控制照射区域非常重要。
为此，医学界引入了定位和图像引导技术，以提高治疗效果和减少不良反应。
定位技术是放疗过程中确保照射准确性的重要手段之一。
传统的基于皮肤标记的定位方法往往会受到患者体形的变化和皮肤鬼影的影响，从而造成定位的误差。
而现代放疗利用图像引导技术进行定位的方法则更为准确。
这些技术包括CT （Computed Tomography）定位、MRI（Magnetic Resonance Imaging）定位和PET （Positron Emission Tomography）定位等。
CT定位是一种基于体内X射线吸收特性进行图像重建的技术。
患者在放疗前会进行CT扫描，从而获得详细的组织结构信息。
医生可以根据CT图像确定目标肿瘤的位置，并进行治疗计划的制定。
CT定位不仅能提供立体图像，而且运行速度较快，因此在放疗中广泛应用。
MRI定位是通过检测组织中水分分布的方式进行图像重建。
相比于CT定位，MRI定位能够提供更清晰的软组织图像，因此对于放疗的定位更为精确。
MRI还可以检测肿瘤的血流动力学变化，以评估治疗后的疗效。
PET定位则是利用放射性核素示踪技术，在放疗前进行PET扫描。
PET扫描可以提供关于体内代谢状态的信息，从而帮助医生确定治疗的靶区。
然而，由于PET扫描的分辨率相对较低，因此常常与其他图像引导技术进行结合使用。
除了定位技术，图像引导技术在放疗中还可以用于照射区域的调整和实时监测。
传统的放射治疗中，医生常常依靠人眼直观感受选择治疗区域，容易受到人为因素的影响。
而借助图像引导技术，医生可以根据患者的实际情况进行调整，以确保照射的精准性。
在放疗过程中，患者体形和肿瘤的位置可能会发生变化，因此，实时监测照射区域的位置和形态非常重要。
综述图像引导鼻咽癌调强放射治疗靶区勾画研究进展刘均陈宏调强放射治疗(i ntensitym odu l ated rad i ot herapy ,I MRT)是目前鼻咽癌放射治疗最主要、疗效确切、并发症少的一种方式,其高度的剂量适形性,同期的推量照射[1](si m u ltaneousm odulated acce l e ra ted rad i ot herapy ,S MART)和同期整合补量(si m ultaneous integra ted boost ,S I B )[2]照射技术可使肿瘤靶区同时得到不同的照射剂量,从而形成靶区剂量的高梯度变化。
但是,运用这种技术的时候,放射治疗实施过程中的微小误差、靶区和正常器官的运动和体积变化等都有可能造成肿瘤靶区的低剂量和周围正常组织的高剂量照射,不仅不能显示这些技术的优越性,反而造成正常组织损伤增加,更为严重的是肿瘤的漏照,降低肿瘤的控制率。
所以在治疗过程中的三维影像引导,确认靶区范围,区分正常器官和照射靶区,并通过在线的修正和离线的计划修改可以保证在整个治疗过程中靶区的准确性,从而保证照射的精确。
一、图像引导部分设备现状图像引导设备包括千伏X 射线摄片、电子影像设备(e lectr i c porta l i m age device ,EPID)、兆伏CT(MV CT )、千伏锥形束CT (co ne beam CT ,CBCT )、轨道CT 等。
千伏X 射线摄片是最早用于确定放射治疗靶区位置的装置,但由于费时和费力,目前在图像引导方面已经很少应用。
而EP I D 是取代X 射线拍片的最为简单有效的验证设备,由于采用机载的晶体矩阵,可以快速得到摆位的误差;但由于是采用的兆伏级平板技术,其提供的影像为二维图像,各种组织、器官的叠加和密度的混淆,不能准确反应正常组织和肿瘤区域,也不易发现患者体位的旋转、器官移动和变形,况且高能量的兆伏级射野影像,具有分辨率低等诸多缺点,EP I D 对靶区的位置验证,在临床应用并不广泛;但对射野形状和利用一些骨性标志来确定不规则照射射野和靶区的位置有一定积极意义。
医学影像技术的发展与应用现状医学影像技术，无论从技术发展还是应用范围上来看，已经成为世界医学领域的一个重要组成部分。
它的重要性不只在于帮助医生作出准确诊断，还在于在治疗过程中帮助医生更好地掌控疾病的进展，有效地降低了手术创伤和风险。
在这篇文章中，我们将会探讨医学影像技术未来的发展和当前的应用现状。
一、医学影像技术的未来发展医学影像技术的未来发展是多方面和广泛的，涉及到硬件技术，计算机技术，图像处理技术等方面。
这些方面的进步进一步推动了医学影像技术的发展，提高了它在临床应用中的准确性和可靠性。
1、硬件技术的进步随着现代医学影像技术硬件技术的不断更新和升级，医用设备在图像采集、传输、处理、存储等方面均得到了显著改善，影像分辨率得到提高，影像质量得到改善，同时设备体积也大大缩小，使用更为方便。
2、计算机技术的革新计算机技术的发展，以及计算机硬件、软件等技术的不断升级，使得计算机在图像处理和分析上有了更高的准确性和效率。
例如，人工智能和机器学习算法的应用能够帮助医生自动检测并识别图像中的异常区域，提高医学诊断的准确性。
3、图像处理技术的进展医学影像技术的图像处理也是日新月异的，医学图像处理技术拥有了更深入地鉴定和分析影像，简化和优化影像，更好地展现病理学和生理学临床信息等功能。
二、医学影像技术的应用现状1、医学检查中的应用随着科技技术的发展和医学影像技术的进步，现代医学检查尤其是诊断学科比以往更加准确和快捷。
软、硬、全景等多种类型的影像技术被广泛应用于脑部、胸部、腹部、骨骼等诊断检查中。
2、影像引导下的治疗对于一些小的病变，医生可以采用影像引导下的治疗方式进行治疗，这种治疗方式被称为介入治疗。
比如，通过局部放射性治疗和局部局部介入治疗来治疗肝癌，减少了患者的痛苦和风险。
3、手术导航系统的应用手术导航系统是医学影像技术的重要组成部分，帮助医生在手术中更好地把握病情，有效地减少了创伤和风险。
手术导航系统主要分为光学导航系统、磁共振导航系统、超声导航系统等，具有指导精度高、精度准确等优点。
宫颈癌常规放疗与图像引导的调强放疗近期并发症及疗效的对比宫颈癌是妇科常见的恶性肿瘤之一，常规的治疗方法包括手术、放疗和化疗等。
在放疗方面，常规放疗和图像引导的调强放疗是两种常见的治疗方法。
近年来，随着医学技术的进步，越来越多的临床试验和研究表明，图像引导的调强放疗在宫颈癌治疗中具有明显的优势，但是这种治疗方法也伴随着一些近期的并发症。
本文旨在对比宫颈癌常规放疗与图像引导的调强放疗的近期并发症和疗效，为临床医生和患者提供参考。
我们先来了解一下宫颈癌常规放疗和图像引导的调强放疗的基本概念和原理。
宫颈癌常规放疗是指利用外照射和内照射相结合的方式进行放疗。
外照射主要是通过X射线或γ射线来照射宫颈癌组织，而内照射则是将放射源放置在患者的阴道内，直接照射宫颈癌组织。
这种治疗方法的优点是成熟、简便、疗效确切，但是也存在一些缺点，比如难以精确定位肿瘤位置、对周围正常组织的损伤较大等。
而图像引导的调强放疗是指在放疗进行过程中实时监测肿瘤位置，并根据肿瘤位置的变化来调整放疗计划，以确保肿瘤得到最大程度的摧毁，同时尽量减少对周围正常组织的损伤。
这种治疗方法借助了先进的医学影像技术和计算机辅助技术，可以精准定位肿瘤位置，提高治疗的精准度和有效性。
由于放疗剂量较大，也容易引起一些近期的并发症。
对于宫颈癌常规放疗的近期并发症，主要包括放射性膀胱炎、放射性肠炎、放射性阴道炎等。
这些并发症主要是由于放射线照射引起的正常组织损伤所致，表现为尿频、尿急、排尿困难、便血、腹痛、阴道瘙痒等症状。
一般情况下，这些并发症在放疗结束后会逐渐缓解，但也有部分患者会出现长期的并发症，严重影响生活质量。
而对于图像引导的调强放疗来说，近期的并发症主要是由于放射剂量的增加而引起的。
在放射剂量增加的情况下，周围正常组织的损伤也会增加，从而导致放射性膀胱炎、放射性肠炎等并发症的发生率增加。
放射剂量增加还可能导致血液系统、消化系统等多个系统的功能受损，造成全身症状，比如乏力、食欲不振、恶心、呕吐等。
