水泥电线杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

其横截面形状有很多，但是最常采用的是环形截面。

电杆长度一般为3～15米。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为150～270毫米，锥度为1:75;等径杆的直径为300～400毫米;两者壁厚均为30～60毫米。

由于等径杆没有锥度，其直径和长度一般都不用计算便可得出，故不做详细讨论。

单就抱箍直径(半径)的确定而言，自己计算远比查图集方便。

在此将电杆的相关尺寸和抱箍直径的计算方法奉上，以方便广大城乡电气同行。

（12米190mm 8米170mm）水泥电线杆的通用计算公式： 1、通过水泥杆的稍径来计算底径：底径=L/75+稍径底径是底端直径(mm)L为电杆总长度(mm)梢径电杆梢直径(mm) 例1. 图纸标某电杆190-12,求该电杆的底径。

解：已知L=12000mm梢=190mm 底径=L/75+梢径=12000/75+190=350mm答：底径=350mm 2、从电杆顶端往下任意长度处的直径：LX=LX/75+梢径LX为所求直径（mm）LX为所选长度（mm) 例2、某电杆190-15,要在该电杆上部：距杆顶处150mm有装置安装，求安装处的抱箍半径并求该电杆底径。

解：LX=LX/75+梢径=150/75+190=192mmR=192/2=96mm 底径=L/75+梢径=15000/75+190=390mm所以安装处抱箍半径为96mm 电线杆底径为390mm12米水泥杆稍径为190mm 。

10米水泥杆稍径为190mm。

8米水泥杆稍径为170mm。

武穴各矿区所用水泥杆分为12米，10米，8米三种，12M水泥杆地下埋2M深，防水机箱安装在离地面1.5M高的位置，应为距杆顶8.5M处，此处抱箍直径是303mm。

10M水泥杆地下埋1.7米深，距杆顶10-1.7-1.5=6.8M处。

安装抱箍处直径为280mm8M水泥杆地下埋1.5米深，距杆顶8-1.5.1.5=5M处。

灯杆常规的口径与相对应的基础尺寸路灯杆标准的高度有相对应的口径及路灯基础相对应的尺寸大小。

珀朗照明灯杆灯体采用优质Q235钢材,主杆为圆锥形杆,灯体内外路灯杆的基础及地脚螺栓的规格根据路灯杆不同的尺寸规格，路灯杆的混凝土基础规格也有所有不同，珀朗照明列出几个常见的规格供大家参考和使用：1、3-6米路灯基础规格：混凝土基础坑400mm见方，基础坑深600mm，预埋件常规尺寸为对角280mmx280mm，法兰盘250mmx250mm方形，安装4xM16的地脚螺栓，长为500mm。

适用于6米以下的庭院灯，路灯，监控杆以及景观灯。

2、6-8米路灯基础规格：混凝土基础坑为600mm见方，基础坑深1000mm，对角孔距320mmx320mm，法兰盘300mmx300mm，安装4xM18的地脚螺栓。

适合小区、道路、公园、广场等场所。

3、10米左右路灯基础为：1000mm见方，1200-1500mm坑深，安装6个、10个地脚螺栓。

适用于高速路、道路、广场照明。

（1）已知灯杆上口=φ60 锥度=11‰δ=3.0 L=8000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=456，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.3×127×800=239.27Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×800=235.5Kg(3) 材料的利用率=239.27/235.5×100%=101%10米灯杆：（1）已知灯杆上口=φ70 锥度=11‰δ=3.75 L=10000 选用宽为1.5米钢板料；得到：开料尺寸：上口开料尺寸=208 下口开料尺寸=553，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.375×152.2×1000=448.04Kg（2）1. 5米钢板全部利用完的重量=7.85×0.375×150×1000=441.56Kg（3）材料的利用率=448.04/441.56×100%=101%12米灯杆：（1）已知灯杆上口=φ70 锥度=11‰δ=3.75 L=12000 选用宽为0.85米钢板料；得到：开料尺寸：上口开料尺寸=208 下口开料尺寸=624，根据下料尺寸，可开2张。

灯杆基础规范篇一：灯杆常规的口径与相对应的基础尺寸灯杆常规的口径与相对应的基础尺寸路灯杆标准的高度有相对应的口径及路灯基础相对应的尺寸大小。

珀朗照明灯杆灯体采用优质Q235钢材,主杆为圆锥形杆,灯体内外路灯杆的基础及地脚螺栓的规格根据路灯杆不同的尺寸规格，路灯杆的混凝土基础规格也有所有不同，珀朗照明列出几个常见的规格供大家参考和使用：1、3-6米路灯基础规格：混凝土基础坑400mm见方，基础坑深600mm，预埋件常规尺寸为对角280mmx280mm，法兰盘250mmx250mm方形，安装4xM16的地脚螺栓，长为500mm。

适用于6米以下的，路灯，监控杆以及。

2、6-8米路灯基础规格：混凝土基础坑为600mm见方，基础坑深1000mm，对角孔距320mmx320mm，法兰盘300mmx300mm，安装4xM18的地脚螺栓。

适合小区、道路、公园、广场等场所。

3、10米左右路灯基础为：1000mm见方，1200-1500mm坑深，安装6个、10个地脚螺栓。

适用于高速路、道路、广场照明。

篇二：灯杆基础路灯基坑现场质量检查记录承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检验负责人：日期：路灯基础模板质量检查记录承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检验负责人：日期：钢筋安装现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：钢筋网现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：定远县京沪高铁连接线亮化工程灯杆基础混凝土现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：篇三：灯杆基础4.5米路灯杆上口径60，下口径140，壁厚2.75或者3.0，地板240*240*106米路灯杆上口径60，下口径160，壁厚3.0，地板尺寸280*280*129米路灯杆上口径70，下口径180（190），壁厚3.0，地板尺寸320*320*14摘要:文章从城市道路照明施工的角度出发,重点探讨了有关城市道路照明的路灯基础、电缆管沟、电缆线路、控制系统和接地系统的施工图设计的基本方法,对从事道路照明设计的工程人员有一定的参考价值。

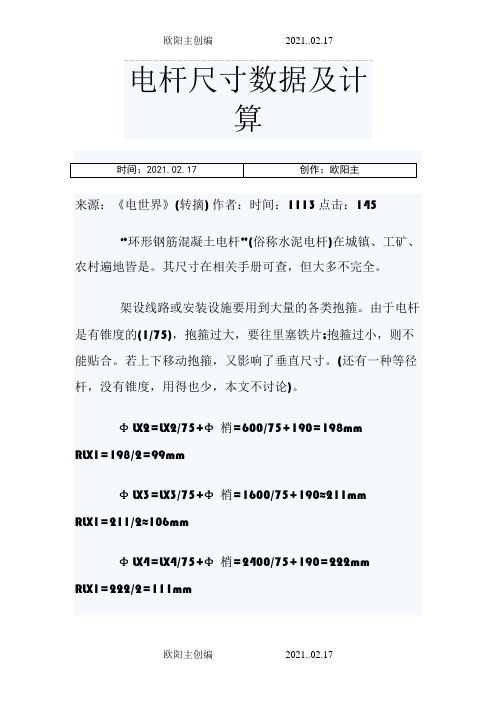

来源：《电世界》(转摘) 作者：时间：1113点击：145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mmRLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mmRLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mmRLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mmRLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ19012杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ17010杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ17010杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

路灯基础图l路灯基础欧阳体创编 2021.02.03 欧阳美创编 2021.02.03太阳能路灯基本设计方法初探(通为)根据我公司多年来在通为地区进行太阳能路灯、LED灯、无极灯、庭院灯、草坪灯等的生产、制作、安装经验得出了一此在通为省各地安装太阳能产品的经验供通为地区从事太阳能产品的同行参考！通为太阳能电池组件选型通为太阳能设计要求：通为某地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。

⑴陕西地区近二十年年均辐射量107.7Kcal/cm2，经简单计算广州地区峰值日照时数约为3.424h；⑵负载日耗电量= = 12.2AH⑶所需太阳能组件的总充电电流= 1.05×12.2×÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。

⑷太阳能组件的最少总功率数= 17.2×5.9 = 102W欧阳体创编 2021.02.03 欧阳美创编 2021.02.03选用峰值输出功率110Wp、两块55Wp的标准电池组件，应该可以保证路灯系统在一年大多数情况下的正常运行。

通为太阳能蓄电池选型蓄电池设计容量计算相比于太阳能组件的峰瓦数要简单。

根据上面的计算知道，负载日耗电量12.2AH。

在蓄电池充满情况下，可以连续工作7个阴雨天，再加上第一个晚上的工作，蓄电池容量：12.2×（7+1）= 97.6（AH），选用2台12V100AH的蓄电池就可以满足要求了。

通为太阳能电池组件支架（ 1）通为太阳能倾角设计为了让太阳能电池组件在一年中接收到的太阳辐射能尽可能的多，我们要为太阳能电池组件选择一个最佳倾角。

关于太阳能电池组件最佳倾角问题的探讨，近年来在一些学术刊物上出现得不少。

本次路灯使用地区为通为地区，依据本次设计参考相关文献中的资料[1]，选定太阳能电池组件支架倾角为16o。

灯具的分类欧阳歌谷（2021.02.01）室内灯具：台灯、壁灯、吸顶灯、室内装饰灯、灯管、灯泡、落地灯、吊灯灯具分类按场景室外灯具：景观灯、道路灯、草坪灯、高杆灯、庭院灯、地埋灯、护栏灯、探照灯、广场灯、交通灯、隧道灯直接型：90%以上的光通量向下直接照射，效率高，但灯具上半部几乎没有光通量，方向性强导致阴影较浓。

按配光曲线分为五种：广照型、均匀照型、配照型、深照型、特深照型。

半直接型：这类灯具大部分光通量（60-90%）射向下半球空间，少部分射向上方，射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度比。

漫射型（包括水平方向光线很少的直接-间接型）：灯具向上向下的光通量几乎相同（各占40%-60%）。

最常见的是乳白玻璃球形灯罩，其他各种形状漫射透光的封闭灯罩也有类似的配光。

这种灯具将光线均匀地投向四面八方，因此光通利用率较低。

灯具按光通在空间上的分配特性分类半间接型：灯具向下光通占10%-40%，它的向下分量往往只用来产生与天棚相称的亮度，此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。

上面敞口的半透明罩属于这一类。

它们主要作为建筑装饰照明，由于大部分光线投向顶棚和上部墙面，增加了室内的间接光，光线更为柔和宜人。

间接型：灯具的小部分光通（10%以下）向下。

设计得好时，全部天棚成为一个照明光源，达到柔和无阴影的照明效果，由于灯具向下光通很少，只要布置合理，直接眩光与反射眩光都很小。

此类灯具的光通利用率比前面四种都低。

1、开启型：光源与外界空间直接相通，没有包合物。

2、闭合型：具有闭合的透光罩，但灯罩内3、封闭型：透光罩接合处加以一般封闭，但灯罩内外可以有限通气。

按灯具的结构分类：4、密闭型：透光罩接合处严密封闭，但灯罩内外空气严密隔绝。

如防水防尘灯具。

5、防爆型：透光罩及接合处加高强度支撑物，可承受要求的压力。

6、隔爆型：在灯具内部发生爆炸时，经过一定间隙的防爆面后，不会引起灯具外部爆炸。

米灯杆标准参数文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]一、标准灯杆尺寸参数表2、6-12米利用率计算如下：6米灯杆：（1）已知灯杆上口=φ60?锥度=11‰δ=2.75L=6000选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=174?下口开料尺寸=387，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.275×112.2×600=145.33Kg（2）1.25米钢板全部利用完的重量=7.85×0.275×125×600=161.9Kg （3）材料的利用率=145.33/161.9×100%=89.77%7米灯杆：（1）已知灯杆上口=φ60?锥度=11‰δ=3.0L=7000选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179?下口开料尺寸=421，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.3×120×700=197.82Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×700=206.06Kg （3）材料的利用率=197.82/206.06×100%=96%8米灯杆：（1）已知灯杆上口=φ60?锥度=11‰δ=3.0L=8000选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179?下口开料尺寸=456，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.3×127×800=239.27Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×800=235.5Kg (3)材料的利用率=239.27/235.5×100%=101%10米灯杆：2、6-12米利用率计算如下：6米灯杆：（1）已知灯杆上口=φ60?锥度=11‰δ=2.75L=6000选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=174?下口开料尺寸=387，根据下料尺寸，可开4张。

***************道路照明工程监理细则欧阳歌谷（2021.02.01）编制单位：***************编制：审核：日期：2010年09 月一、工程概况及范围：1.1***************改造项目道路全长6400+1000m，红线宽度63m，主车道宽2×14m，四块板结构形式，两侧辅道宽6.0m。

1.2工程实施范围为***************01＋00－65＋00、73＋60－83＋60段道路、大天立交桥面基底层道路功能性照明。

二、设计要求及说明2.1照明指标确定道路照明级别为Ⅰ级，城市快速路，经计算具体照明指标如下（维护系数：0.70）：车行道路路面平均照度：Eav≥33.3 LUX车行道路路面照度均匀度：Ue=0.64眩光限制阈值：Ti=8.5%.环境比：SR=0.81.节能指标：LPD=0.82W/㎡＜1.05W/㎡。

2.2供电2.2.1本道路照明工程负荷等级3级。

照明电源尽量由原已建照明电源点（1-5#）提供，因原电源点负荷较重，加之道路改建扩宽及景观照明负荷增加，考虑***************改造原电源点迁改变化，设9台箱变满足全线照明负荷需求。

2.2.2照明回路采用三相五线供电方式各回路各相负荷应均衡搭接，尽量使三相负荷平衡。

2.2.3照明配电供电半径约400-500m左右，保证末端灯具端电压满足规范：90%-105%要求。

2.3配电线路2.3.1路灯穿管埋高电缆埋深在绿地，车行道不小于0.7M，人行道下不小于0.5M。

2.3.2采用五芯（带PE）电力电缆，尽量沿绿带敷设（直埋），为便于施工及运行。

2.3.3桥面照明配电线路沿防撞墙体内穿金属管暗敷设；沿桥墩穿金属管明设引上。

2.4照明控制采用手动（检修）、时控、远程遥控遥测（市路灯处系统）等三种方式任选。

2.5照明布置及光源2.5.1两侧主辅道分车绿带内中线上，双侧对称灯具布置方式。

采用双挑灯（400+250W）形式主车道400W、辅道250W光源。

1.1.1智慧灯杆的安全性设计路灯杆材质：路灯杆钢材材质为Q235优质钢板，厚度≥4mm，底法兰厚度≥20mm。

路灯杆结构及基础结构尺寸计算，依照业主确定的外观形状按抗震7级、抗风力12级设防要求确保热镀锌底硬度和附着力，外表面喷塑处理。

灯杆的基础设计与灯杆相匹配，根据路灯安装施工图及道路中心线和参考点，确定路灯的安装位置及基础高度，并标出基础安装位置。

基础顶面标高应提供标桩。

直线杆顺线路方向位移不应超过设计档距的3%，直线杆沿线路方向横向位移不应超过50mm，转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。

根据施工图要求的基础尺寸、标高挖好基础坑，基础坑的开挖深度和大小应符合设计规定。

基础坑深度的允许偏差应+100mm-50mm。

当土质原因等造成基础坑深与设计坑深偏差+100mm以上时，应按以下规定处理：偏差在+100～+300mm时，应采用欧阳音创编2021.03.11铺石灌浆处理；偏差超过规定值的+300mm以上时，超过的+300mm部分可采用填土或砂、石夯实处理，分层夯实厚度不宜大于100mm，夯实后的密实度不应低于原状土，然后再采用铺石灌浆处理。

根据设计要求的混凝土强度等级采用一次浇筑法制作混凝土基础。

当钢筋混凝土电杆采用直埋和拉线稳固的方法时，电杆基坑深度应符合设计规定。

对一般土质，电杆埋深宜为杆长的1/6，并应符合表的规定。

对特殊土质或无法保证电杆的稳固时，应采取加卡盘、围桩、打人字拉线等加固措施。

灯杆底法兰应与设计图纸中的路灯基础相匹配；法兰焊接位置偏差<2mm，底部法兰与灯杆间焊缝采用混合气体保护焊，以保证其能承受足够的受拉力，焊接以GB3323国家标准二级进行加工和验收。

法兰盘与杆体垂直偏差<1°。

灯臂部分采用优质Q235钢板经大型折弯机卷压一次成型圆锥杆，钢管壁厚≥4.0mm，灯臂部分制作使用自动焊机焊接，焊缝平整、光滑，高度符合国家标准。
