地震勘察仪器原理与结构地震勘察仪器是一种用于探测和测量地震波以及地壳运动的工具。

它可以帮助地震学家和地质学家了解地震的产生机制、地壳的变动以及预测地震的可能性。

地震勘查仪器的原理和结构主要可以分为三个部分：传感器、信号处理和数据记录。

传感器是地震仪器的核心部件，它主要用于感测地震波的运动。

地震波是由地壳运动引起的地球表面的振动，可以分为纵波和横波两种，传感器需要能够准确地感知这些振动并将其转化为电信号。

一种常用的传感器是加速度传感器，它通过测量物体的加速度来感测地震波的振动情况。

加速度传感器通常由质量块、弹簧和电感器构成，质量块受到地震波的作用后产生振动，振动的大小和方向通过感应到的电流信号传输到信号处理器。

信号处理是地震仪器的第二个关键步骤，它用于将传感器收集到的信号转化为可以分析和研究的数据。

地震波的振动信号通常是微弱的，同时还受到环境噪声的干扰，因此需要对信号进行过滤和放大，以提高信号的质量和可靠性。

信号处理器通常由低噪声放大器、滤波器和模数转换器等组成。

低噪声放大器用于放大微小的信号，滤波器用于滤除噪声干扰，模数转换器将模拟信号转化为数字信号，以便于保存和处理。

数据记录是地震仪器的最后一个部分，它用于记录和保存信号处理后的数据。

数据记录器通常由数字存储设备和计算机系统组成。

数字存储设备可以将经过信号处理的数据保存为数字文件，以便后续的分析和研究。

计算机系统可以用于控制仪器的工作流程，同时还可以进行数据的实时处理和分析。

通过对保存的数据进行分析，地震学家和地质学家可以研究地下地壳的结构和性质，进一步了解地震的发生机理和可能性。

除了以上的主要部分，地震勘查仪器还可以包括其他一些辅助部件，如温度和湿度传感器，用于记录环境的温度和湿度变化，以及定位系统，用于记录地震发生的位置和时间等信息。

总结起来，地震勘查仪器的原理和结构主要包括传感器、信号处理和数据记录三个部分。

传感器用于感测地震波的振动，信号处理器将振动信号转化为可分析的数据，数据记录器用于保存和记录处理后的数据。

工程地质勘探中的物探方法、仪器及应用北京欧华联科技有限责任公司目录一、引言 (3)二、地震法在工程地质中的应用 (3)1.地震仪 (4)1.1 SUMMITⅡplus地震仪 (4)1.2 SUMMIT ⅡCompact组合型地震仪 (5)1.3 SUMMIT ⅡStream Pro工程地震仪 (5)1.4 SUMMIT ⅡSh超高采样率地震仪 (6)2. SUMMITⅡ地震仪系列在工程地质勘探中的应用实例 (6)2.1水下地基探测（反射法） (6)2.2横波探测地基（反射法） (7)2.3某重大工程地基探测（井间地震CT法） (7)2.4山区隧道选址（反射法） (8)2.5隧道地质超前探测 (9)2.6活断层探测（反射法） (10)2.7土石坝病害诊断（反射法） (10)2.8钢筋混凝土坝病害检测（地震CT法） (11)2.9溶洞探测（面波法） (11)2.10护坡堤防质量检测（面波法） (12)三、高密度电法 (12)1. 简单原理 (12)2. RESECSⅡ高密度电法仪特点 (13)3. RESECSⅡ高密度电法仪应用实例 (14)3.1 地基结构探测 (14)3.2地裂缝探测 (15)3.3 活断层探测 (15)3.4 断层探测 (16)3.5 溶洞探测 (16)四、声频大地电磁法（AMT） (16)1. 简单原理 (16)2. GMS‐07e综合电磁法仪 (18)3. GMS‐07e在工程地质中的应用实例 (19)3.1探测溶洞 (19)3.2探测隧道断层和溶洞 (19)3.3 热田探测 (20)3.4 断层探测 (21)3.5 剪切带探测 (22)五、大地电导率仪 (22)1. EM31‐MK2 (23)2. EM34‐3 (23)3. 应用实例 (24)3.1 对地下污染区域的探测 (24)3.2 对油渗漏路径的探测 (25)3.3 对垃圾填埋场及其污染范围的确定 (25)一、引言工程地质勘探中要求物探方法探明和解决的地质问题各种各样，有些问题很复杂，物探方法探测的结果很快就被施工方所验证，因此必须选择合适的物探方法和仪器设备以保证探测结果的精确性和可靠性。

浅层地震勘探在依兰-伊通断裂鹤岗段断裂活动性研究中的应用发表时间：2018-11-15T16:45:31.860Z 来源：《建筑细部》2018年第9期作者：张立忱杜秋男杜天然[导读] 通过横跨依兰-伊通断层布设2-3条浅层地震勘探测线，采用浅层地震纵波探测方法探查主要断裂的空间位置和断裂属性，为确定该段断裂上的潜在震源区地震活动性参数提供证据，为鹤岗地区重大建设工程抗震设防提供科学、可靠地震动参数。

张立忱杜秋男杜天然黑龙江省地震局黑龙江哈尔滨 150080摘要：地震勘探方法是探测地下地质构造的有效手段。

通过横跨依兰-伊通断层布设2-3条浅层地震勘探测线，采用浅层地震纵波探测方法探查主要断裂的空间位置和断裂属性，为确定该段断裂上的潜在震源区地震活动性参数提供证据，为鹤岗地区重大建设工程抗震设防提供科学、可靠地震动参数。

关键词：浅层地震，断裂活动性，反射波地震勘探 0前言依兰-伊通断裂带是郯庐断裂断北段主要组成部分，也是东北地震区中规模较大的发震构造。

该断裂在2008年以前普遍认为其为第四纪早期活动断裂，闵伟（中国地震局地质研究所）在方正开挖探槽发现全新世地层古地震破裂遗迹，从此该断裂活动性受许多学者的关注，近年来（闵伟、余中元、韦庆海等）对该断裂其余段进行了不同程度的科学研究，鹤岗段由于断裂地貌特征现象不明显，对其研究的难度和成本较高，至今依兰-伊通断裂鹤岗段的活动性没有新的研究工作。

随着经济发展需要，鹤岗市鹤岗机场、鹤岗市关门嘴子水库和鹤佳快速铁路等重大工程的推进，而重大建设工程的抗震设防参数是工程设计中重要参数之一，对依兰-伊通断裂鹤岗段的活动性进行研究，是确定科学、可靠地震动参数的基础。

1工作区地质构造（1）依兰-舒兰断裂（F1）图1 目标区及邻区断裂构造图（据兴山-峻德东部区煤炭勘探实施方案区域地质图）依兰-舒兰断裂是东北地区最大的一条岩石圈断裂。

它由吉林省境内的舒兰向北东进入黑龙江省，经萝北延入俄罗斯，向南西经吉林、沈阳与郯城-庐江断裂相连，在黑龙江省境内长约560km，宽5-25km，走向北东40º-50º。

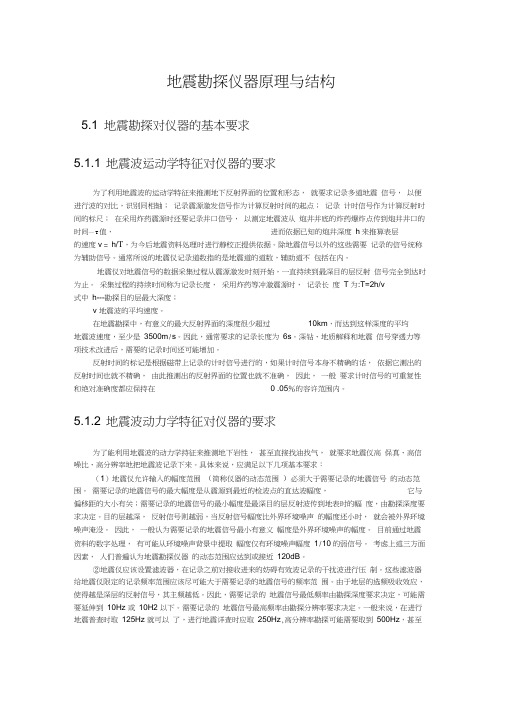

地震勘探仪器原理与结构5.1 地震勘探对仪器的基本要求5.1.1 地震波运动学特征对仪器的要求为了利用地震波的运动学特征来推测地下反射界面的位置和形态，就要求记录多道地震信号，以便进行波的对比，识别同相轴；记录震源激发信号作为计算反射时间的起点；记录计时信号作为计算反射时间的标尺；在采用炸药震源时还要记录井口信号，以测定地震波从炮井井底的炸药爆炸点传到炮井井口的时间一T值，进而依据已知的炮井深度h来推算表层的速度v = h/T，为今后地震资料处理时进行静校正提供依据。
