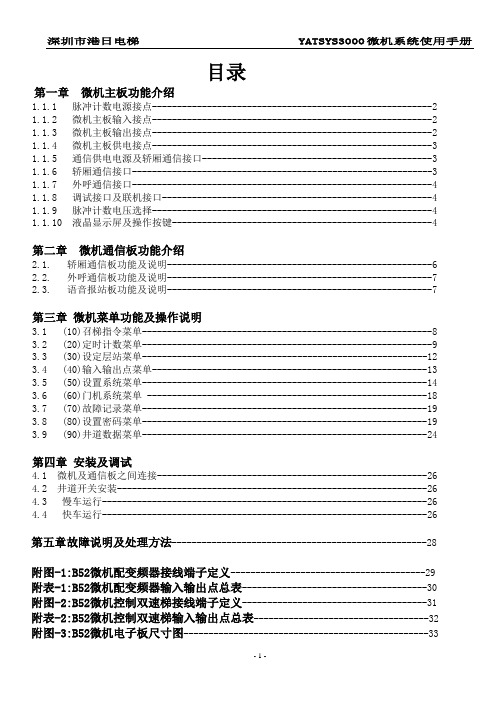

目录第一章微机主板功能介绍1.1.1 脉冲计数电源接点--------------------------------------------------------2 1.1.2 微机主板输入接点--------------------------------------------------------2 1.1.3 微机主板输出接点--------------------------------------------------------2 1.1.4 微机主板供电接点--------------------------------------------------------3 1.1.5 通信供电电源及轿厢通信接口----------------------------------------------3 1.1.6 轿厢通信接口------------------------------------------------------------3 1.1.7 外呼通信接口------------------------------------------------------------4 1.1.8 调试接口及联机接口------------------------------------------------------4 1.1.9 脉冲计数电压选择--------------------------------------------------------4 1.1.10 液晶显示屏及操作按键----------------------------------------------------4第二章微机通信板功能介绍2.1. 轿厢通信板功能及说明-----------------------------------------------------6 2.2. 外呼通信板功能及说明-----------------------------------------------------7 2.3. 语音报站板功能及说明-----------------------------------------------------7第三章微机菜单功能及操作说明3.1 (10)召梯指令菜单----------------------------------------------------------8 3.2 (20)定时计数菜单----------------------------------------------------------9 3.3 (30)设定层站菜单---------------------------------------------------------12 3.4 (40)输入输出点菜单-------------------------------------------------------13 3.5 (50)设置系统菜单---------------------------------------------------------14 3.6 (60)门机系统菜单 --------------------------------------------------------18 3.7 (70)故障记录菜单---------------------------------------------------------19 3.8 (80)设置密码菜单---------------------------------------------------------19 3.9 (90)井道数据菜单---------------------------------------------------------24第四章安装及调试4.1 微机及通信板之间连接------------------------------------------------------26 4.2 井道开关安装--------------------------------------------------------------26 4.3 慢车运行-----------------------------------------------------------------26 4.4 快车运行-----------------------------------------------------------------26第五章故障说明及处理方法---------------------------------------------------28附图-1:B52微机配变频器接线端子定义---------------------------------------29 附表-1:B52微机配变频器输入输出点总表-------------------------------------30 附图-2:B52微机控制双速梯接线端子定义-------------------------------------31 附表-2:B52微机控制双速梯输入输出点总表-----------------------------------32 附图-3:B52微机电子板尺寸图-------------------------------------------------33第一章微机主板功能介绍1．1 脉冲计数电源接点1．2 微机主板输入接点1．4 微机主板供电接点1．5通信供电电源及轿厢通信接点1．7 外呼通信接口VCC 外呼通信板供电正电源接外呼通信板VCC TP2 外呼通信板通信信号 接外呼通信板TP2 TD2 外呼通信板通信信号 接外呼通信板TD2 GND外呼通信板供电负电源接外呼通信板GND1． 8 调试接口及联机接口连接手持操作器，电脑调试通信线，并联线或群控线1．9 脉冲计数电压选择选择24V 脉冲计数 选择12V 脉冲计数 选择5V 脉冲计数 选择UVW 脉冲计数1.10 液晶显示屏及操作按键微机自带调试操作器，用于设置微机工作参数或监视微机工作数据。
智能化管理系统工程（公共广播）操作手册目录1.系统简述 (2)2.系统功能 (2)3.系统概述 (2)4.DVD播放机AS-DV (3)4.1功能描述 (3)4.2性能参数 (3)5.MP3播放机AS-10MP3 (4)5.1功能描述: (4)5.2性能规格表 (5)6.十分区寻呼器 AS-1210P (6)6.1性能特点 (6)6.2性能规格表 (6)7.寻呼麦克风 AP-9810R2.0 (8)7.1性能特点 (8)7.2性能规格表 (8)8.前置放大器 AS-1211P (9)8.1功能描述： (9)8.2性能规格表 (9)9.监听器 AS-1212M (10)10.十分区矩阵器 AS1213D (12)11.警报器 AS-1215E (13)12.时序电源控制器 AS-1228S (14)12.2性能规格表 (15)13.功放 AS-2500 (15)13.1功能描述 (16)13.2中文性能规格参数表 (16)14. 系统开/关机 (17)15. 播放操作 (18)背景音乐及紧急广播系统操作手册1.系统简述本系统集成语音疏导广播管理系统专为建筑物通用广播和紧急广播两种用途设计，完全符合中国消防法规及国际IEC60849/EN60849火灾报警规范要求，具有背景音乐广播、公共管理广播、火灾事故广播等功能。
公共广播系统可以起到宣传、播放通知、找人、紧急情况下广播疏散作用。
火灾事故广播作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群的广播设施，要求扩声系统能达到需要的声场强度，以保证在紧急情况发生时，可以利用其提供足以使建筑物内可能涉及区域内的人群能清晰的听到警报广播语音、紧急疏散的事故广播语音或者人工指挥撤离的广播语音信息。
2.系统功能紧急广播功能具有自动/手动强切功能：一旦紧急广播被遥控话筒或其它外接设备（火灾报警系统）紧急启动，公共广播系统的其它功能（背景音乐、一般广播等）将被暂停。

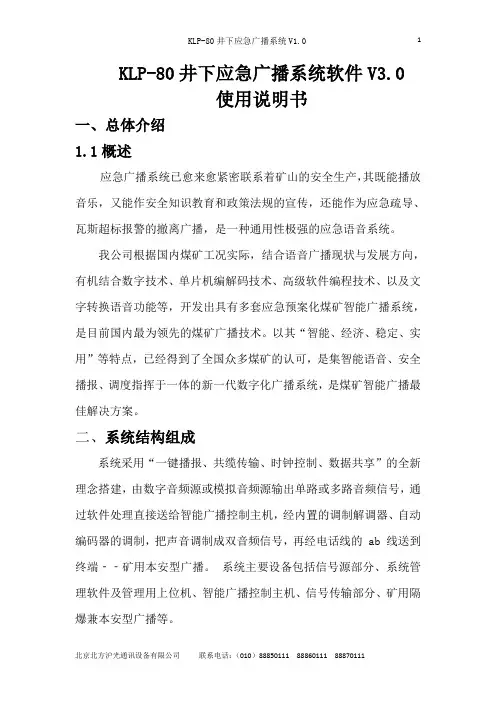

KLP-80井下应急广播系统软件V3.0使用说明书一、总体介绍1.1概述应急广播系统已愈来愈紧密联系着矿山的安全生产，其既能播放音乐，又能作安全知识教育和政策法规的宣传，还能作为应急疏导、瓦斯超标报警的撤离广播，是一种通用性极强的应急语音系统。
我公司根据国内煤矿工况实际，结合语音广播现状与发展方向，有机结合数字技术、单片机编解码技术、高级软件编程技术、以及文字转换语音功能等，开发出具有多套应急预案化煤矿智能广播系统，是目前国内最为领先的煤矿广播技术。
以其“智能、经济、稳定、实用”等特点，已经得到了全国众多煤矿的认可，是集智能语音、安全播报、调度指挥于一体的新一代数字化广播系统，是煤矿智能广播最佳解决方案。
二、系统结构组成系统采用“一键播报、共缆传输、时钟控制、数据共享”的全新理念搭建，由数字音频源或模拟音频源输出单路或多路音频信号，通过软件处理直接送给智能广播控制主机，经内置的调制解调器、自动编码器的调制，把声音调制成双音频信号，再经电话线的 ab 线送到终端‐‐矿用本安型广播。
系统主要设备包括信号源部分、系统管理软件及管理用上位机、智能广播控制主机、信号传输部分、矿用隔爆兼本安型广播等。
三、系统功能特点矿用智能广播系统是专为煤矿开发的融合当今前沿计算机、多媒体、通信调度、单片机技术的新一代广播系统，具有传统定压广播不具备、不可比拟的优点。
★多路广播功能：系统内置八套应急预案，可以多套应急预案同时传输，完全满足煤矿要求。
★分区广播功能：可自动或手动进行按区域或逻辑、分区域广播（如办公区、井下候车室、大巷），做到单独控制，如单独对办公区播放通知；也可进行全矿广播。
★一键群呼：可以通过计算机进行一键群呼，对全部广播发起呼叫，数量1-80 部。
★自动播放功能：通过系统上位机管理软件可实现手动、自动定时播放。
煤矿可将安全教育、标语、轻松音乐等常用曲目，存储在硬盘上，实现全自动定时播出。
无需人工干预，即可自动播放，实现了真正无人值守。
Features and benefits • Large versatile touch-screen user interface • 2 or 4 Class A Style 7 SLC loops • Event history buffer (9,999 events) with date/time stamp• 4 Notification appliance circuit (NAC’s) outputs • Dedicated alarm, trouble, AC trouble relays • Integral short circuit isolators • Up to 200 addresses per loop • Full network capability up to 126 panels • Supports a comprehensive range of soft addressing modules and devices for greater flexibility in design • Menu driven graphical user interface for ease of operation• Reduced commissioning time through soft addressing and auto learn functions• Programming and trouble shooting time minimised by using a range of features such as auto config, walk test, system details menusThe Eaton ULCF3000 is a high specification intelligent addressable, wall or rack mounted, UL Listed control panel available in various loop configurations. It combines sophisticated functionality with simple operation and aesthetically pleasing design.The control panel has the ability to support complex cause and effect programming (via site installer) and a wide range of user controllable functions that make the panel ideal for a diverse range of projects from industrial applications through to large multi site commercial developments.The ULCF3000 uses soft addressing to minimise installation time and remove the potential for error associated with manual addressing. It can operate as a stand alone panel or as part of a networked system, and has powerful programming options that allow configurable control over whether messages from specific panels are transmitted around the network or remain local.ULCF3000 (wall mount graphite)ULCF3000RM (wall mount red metal)EATON - SPECIFIER’S GUIDE - FIRE AND VOICE ALARM SYSTEMS SGTEXT ©February 2015T echnical specificationCatalogue numbers Dimensions Code ULCF3000 / ULCF3000RMDescription UL intelligent addressable control panel Standards UL864 9th editionPrimary operating supply 120V ac / 240V ac, 60Hz, 2.0A supervised Secondary operating supplyBattery voltage 24V dcBattery charge current 1.0A (max)Battery derating factor 0.1Battery capacity supervised 12Ah (max)Notification appliance circuits Class B, Style Y , Sounder Group 1, Sound-er 1, Sounder Group 1, Sounder 2, Sounder Group 2Output voltage 24V dcOutput current 0.75A (max)Line impedance 50ΩWhen powered by 240V ac, the maximum current of 3.0A is shared between these circuits When powered by 120V ac, the maximum current of 2.25A is shared between these circuits Circuits are supervised, power limited and regulated.Notification appliance circuits Class B, Style Y , SYNC MODULE. NAC1, NAC2Output voltage 24V dcOutput current 0.5A (max)Line impedance 50Ω (max)The maximum current of 0.5A is shared between these circuits Circuits are supervised, power limited and regulated.Alarm, trouble contacts. Relay expansionUnity power factor 30V dc For connection to power limited sources only Aux relay (AC T rouble) contactsUnity power factor 30V dc, 1A For connection to power limited sources only Signaling line circuit Style [7] Class [A] – (Addressable Loop)Rated voltage 24V dcMaximum current 500mALine impedance 50Ω (max)Supervised, power limitedNetwork SLCVoltage 5V dcCurrent 100mA (max)Line impedance 50Ω (max)Power limited Limited to same enclosure installations PhysicalIP Rating IP30CompatibilitySuitable for use with Eaton UL fire systemsD2W H D1Description H (mm)W (mm)D1 (mm)D2 (mm)ULCF300039749775130ULCF3000RM 39850548118D2W H D1Description Code 2 loop panel ULCF30002G 4 loop panel ULCF30004G 2 loop panel, integral printer ULCF30002GP 4 loop panel, integral printer ULCF30004GP 2 loop panel, network card ULCF30002GNC 4 loop panel, network card ULCF30004GNC 2 loop panel, integral printer, network card ULCF30002GPNC 4 loop panel, integral printer, network card ULCF30004GPNC 2 loop panel, red metal box ULCF30002GRM 4 loop panel, red metal box ULCF30004GRM 2 loop panel, integral printer, red metal box ULCF30002GPRM 4 loop panel, integral printer, red metal box ULCF30004GPRM 2 loop panel, network card, red metal box ULCF30002GNCRM 4 loop panel, network card, red metal box ULCF30004GNCRM 2 loop panel, integral printer, network card, red metal box ULCF30002GPNCRM 4 loop panel, integral printer, network card, red metal box ULCF30004GPNCRM Rack mounted 2 loop panel ULR3000L2Rack mounted 4 loop panel ULR3000L4Rack mounted 2 loop panel c/w network card ULR3000L2NC Rack mounted 4 loop panel c/w network card ULR3000L4NC Loop connected repeater panel ULCF3000PRG Touchscreen network repeater panel ULCTPR3000Control Panel 1Control Panel 2PSU Site Graphics System PA/VA System BATT Printer BMS System Interface System block diagram ULCF3000(wall mount graphite)ULCF3000RM (wall mount red metal)Specifier’s guide3.2 Control panels。
SY-3000无线预警广播安装及操作培训
二〇一四年九月
一.概述
SY-3000H无线预警广播可以通过GSM和GPRS网络接收从乡、县抗洪指挥部发来的有线电话、手机电话和短信（可自动转成语音）的预警信号进行功率放大后，带动高音喇叭进行预警广播，最大限度减小人民生命及财产损失。
二.主要功能
1.远程预警信息广播
无线预警广播可以接收短信、有线电话、手机来电、VHF对讲机等远程预警信息并进行广播。
可将短信自动转成语音信号进行预警广播。
2.本地接口广播功能
机内有SD、USB、本地麦克和其他音频输入话音接口，当上述语音预警广播信号进来后，都可自动进行预警广播。
3.设置白名单功能
无线预警广播内可设置白名单，将允许发布预警信息的手机、座机的电话号码存储在其中，无线预警广播只响应白名单内的号码发出的相关操作指令。
4.手机修改白名单及回复功能
已经被授权的手机，具有在手机上修改白名单的资格。
被授权的
手机（非山寨机）发出一套规定的指令后，可以增加、修改或删除存在播放机内手机或座机电话号码。
修改成功后，无线预警广播可以自动回复修改成功的短信到授权手机。
5.预警短信自动回复
当无线预警广播收到报警短信并播报成功后，无线预警广播会自动给预警发布平台或预警手机回复短信，报告预警广播成功信息。
6.预警短信语音重播
预警短信有设置重复播放次数的功能，如果短信未设置，默认为只播送一次。
7.设备断电报警
当预警播放机的交流电源突然断电后，直流电源开始供电，保证预警广播正常工作，同时预警播放机自动给预警发布平台或授权的管理手机发送信息，实现自动报警。
8.预警设备自动查询功能
当预警发布平台需要检查辖区内无线预警广播工作状态时，通过平台给所有无线预警广播发送状态查询命令，工作正常的无线预警广播将自动回复，没有回复的表明该设备有问题，需要派人检修。
（注：部分机型支持此功能。
）
9.预警广播优先级
无线预警广播按优先级顺序进行播报，依次为：预警电话、短信、本地麦克、USB、SD卡、其他输入音源。
10.设备节电功能
无线预警广播在平时处于值班状态，随时接收来自各方的预警信息，音频功率放大机不工作，整机耗电小。
只有在预警广播开始播报后，整机耗电才开始增大。
三.安装调试
1.安装电话卡和天线
打开SY-3000机壳上盖，找到短信模块（吸盘天线连接到该模块上），将电话卡插在模块的电话卡槽上并锁紧，在机壳侧面安装天线插座，通讯天线安装好后可吸在上盖或其他铁质物体上。
2.安装蓄电池
（部分型号设备自带蓄电池，不需要安装蓄电池，可略过此步。
）将12V蓄电池的正负极连线与无线预警广播后面板接线柱接好。
注意：连线一定不能接错，正极与正极、负极与负极，否则要可能要烧毁电池或设备。
3.安装高音喇叭
将设备配置的高音喇叭稳固的固定在户外的支架上，线缆引至预警广播主机旁，正、负极各自并联在一起，与后面板接线柱接在一起，接线柱必须要旋紧，并注意防止两极短路。
4.开机测试
确保设备安装完毕，接通电源，打开无线预警广播主机的电源开
关，直至听到“模块初始化成功”，则表示无线预警广播启动完毕，进入待机状态。
此时可进行本地麦克风广播、U盘广播等测试。
5.写入白名单
将数据线通过后面板RS-232接口与电脑的串口连接，通过配置软件写入白名单。
（此步骤初次装机时使用，以后可利用授权手机管理白名单。
）
四.使用和操作
1.U盘/SD卡广播
①将需要播放的预警音频复制到U盘或SD卡上。
②将U盘或SD卡插入无线预警广播对应接口。
③设备会自动读取并播放音频文件，缓慢调整预警广播音量，直至喇叭声音合适。
④播放完毕后拔出U盘或SD卡。
2.麦克风预警
①将麦克风音量旋钮调至最小。
②将麦克风插头插入无线预警广播的麦克风插口。
③对着麦克风喊话，同时缓慢调大麦克风音量，直至喇叭声音合适。
④清晰的播报广播信息。
⑤播报完毕后将麦克风音量旋钮调至最小。
⑥将麦克风插头从设备上拔掉。
3.固定电话预警
使用固定电话（此号码必须被添加到无线预警广播的白名单）拨打无线预警广播中安装的电话卡号，振铃4～5声后，听筒内没有电
话占线声音，就可以直接讲话，此时无线预警广播可直接将语音广播出去。
讲话完毕后直接挂断电话即可，无线预警广播可自动回到待机状态。
4.手机电话预警
手机通过打电话的方式预警，其方法与固定电话预警相同，直接使用经过授权的手机拨打无线预警广播的电话号码即可。
5.手机短信预警
编辑需要播报的预警信息，发送到无线预警广播的号码，预警广播可直接将文字信息转换成语音播送出去。
播报完毕后手机会收到无线预警广播发送的播报成功信息。
若需要将信息播报多次，可在预警短信后加入“#数字#”，数字即表示播报次数。
