上海松江HJA消防广播系统操作说明书

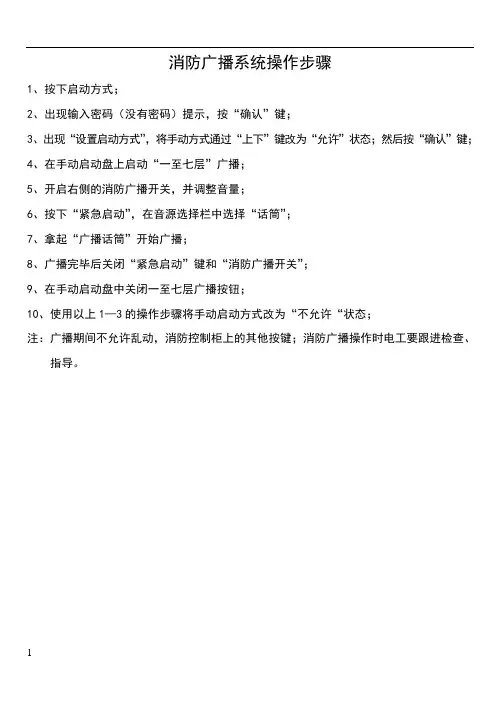

消防广播系统操作步骤
1、按下启动方式；
2、出现输入密码（没有密码）提示，按“确认”键；
3、出现“设置启动方式”，将手动方式通过“上下”键改为“允许”状态；然后按“确认”键；
4、在手动启动盘上启动“一至七层”广播；
5、开启右侧的消防广播开关，并调整音量；
6、按下“紧急启动”，在音源选择栏中选择“话筒”；
7、拿起“广播话筒”开始广播；
8、广播完毕后关闭“紧急启动”键和“消防广播开关”；
9、在手动启动盘中关闭一至七层广播按钮；
10、使用以上1—3的操作步骤将手动启动方式改为“不允许“状态；
注：广播期间不允许乱动，消防控制柜上的其他按键；消防广播操作时电工要跟进检查、指导。

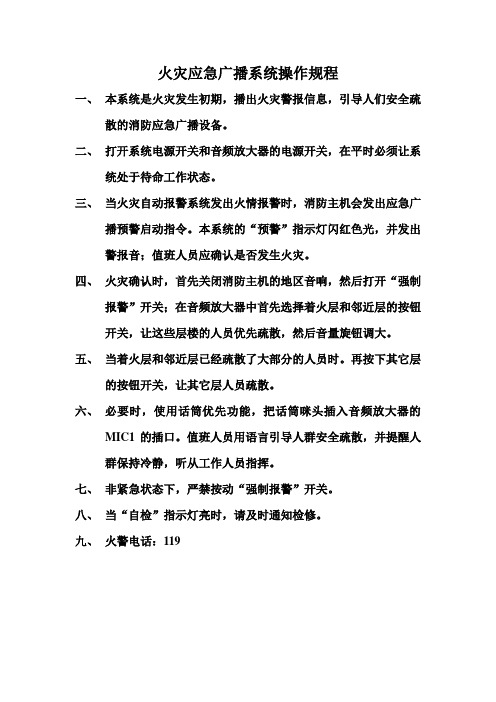

火灾应急广播系统操作规程
一、本系统是火灾发生初期，播出火灾警报信息，引导人们安全疏
散的消防应急广播设备。

二、打开系统电源开关和音频放大器的电源开关，在平时必须让系
统处于待命工作状态。

三、当火灾自动报警系统发出火情报警时，消防主机会发出应急广
播预警启动指令。

本系统的“预警”指示灯闪红色光，并发出警报音；值班人员应确认是否发生火灾。

四、火灾确认时，首先关闭消防主机的地区音响，然后打开“强制
报警”开关；在音频放大器中首先选择着火层和邻近层的按钮开关，让这些层楼的人员优先疏散，然后音量旋钮调大。

五、当着火层和邻近层已经疏散了大部分的人员时。

再按下其它层
的按钮开关，让其它层人员疏散。

六、必要时，使用话筒优先功能，把话筒咪头插入音频放大器的
MIC1的插口。

值班人员用语言引导人群安全疏散，并提醒人群保持冷静，听从工作人员指挥。

七、非紧急状态下，严禁按动“强制报警”开关。

八、当“自检”指示灯亮时，请及时通知检修。

九、火警电话：119。

松江3208消防监控主机使用说明（非值班人员请勿擅自操作）联系人：电话：目录页为了确保在火灾发生时能及时报警，火灾报警控制器在平时必须处于正常监视状态。

一、应急处置：1、控制器报火警时，首先根据显示屏所显示的火警信息，迅速安排人员去实地检查，如果确认是火情，迅速按下自动/手动按钮将控制器置于自动状态，启动火灾应急预案。

按联动逻辑关系，启动相应的控制模块。

同时应立即上报主管领导。

如果是误报，按复位键复位重新启动控制器。

根据现场情况查明误报位置、号码可能原因详细记录备案。

2、控制器报故障时，先按消音键消音，查看故障内容，根据现场情况查明故障位置、号码、故障显示信息、故障造成原因详细记录备案。

对于误报设备，在设备没有维修更换之前，主机具有屏蔽功能：可对所有连接的探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块的地址暂时进行屏蔽操作，并在面板上有屏蔽状态灯来指示。

一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。

屏蔽操作之后，请联系维保单位检修。

3、查询：查看密码：1234。

先按编程键，输入查看密码后再按确认键，即可进入查看菜单。

允许查看系统内部的配置情况，查看各项配置数据和各种信息。

同时允许调整系统时间、进行系统自检等操作。

屏蔽操作在编程菜单的“属性配置”中进行。

二、面板功能介绍 1、控制器面板：2、系统键操作：<1>．复位键：按下此键，可使本控制器进行系统复位。

<2>．打印键：按下此键，允许打印，同时打印指示灯亮；再按一次，禁止打印，同时打印指示灯灭。

控制器在某些菜单下，能进行打印操作。

<3>．消音键：按下此键，可以消除各种音响。

（包括火警音、故障音、监管音和联动音等）<4>．删除键：在控制器“编程菜单”的编程过程中，按下此键，可以删除选中的编程内容。

<5>．退出键：在控制器“编程菜单”中，按下此键，可以退回到上一级菜单。

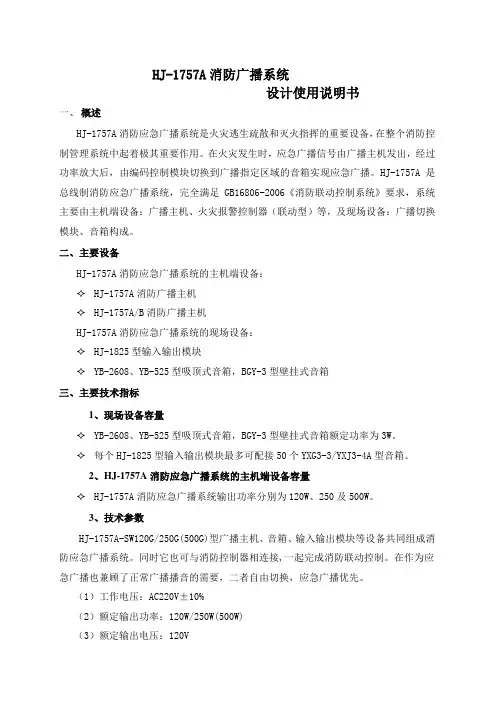

HJ-1757A消防广播系统设计使用说明书一、概述HJ-1757A消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。

在火灾发生时，应急广播信号由广播主机发出，经过功率放大后，由编码控制模块切换到广播指定区域的音箱实现应急广播。

HJ-1757A是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：广播主机、火灾报警控制器（联动型）等，及现场设备：广播切换模块、音箱构成。

二、主要设备HJ-1757A消防应急广播系统的主机端设备：✧HJ-1757A消防广播主机✧HJ-1757A/B消防广播主机HJ-1757A消防应急广播系统的现场设备：✧HJ-1825型输入输出模块✧YB-2608、YB-525型吸顶式音箱，BGY-3型壁挂式音箱三、主要技术指标1、现场设备容量✧YB-2608、YB-525型吸顶式音箱，BGY-3型壁挂式音箱额定功率为3W。

✧每个HJ-1825型输入输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。

2、HJ-1757A消防应急广播系统的主机端设备容量✧HJ-1757A消防应急广播系统输出功率分别为120W、250及500W。

3、技术参数HJ-1757A-SW120G/250G(500G)型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。

同时它也可与消防控制器相连接,一起完成消防联动控制。

在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

（1）工作电压：AC220V±10%（2）额定输出功率：120W/250W(500W)（3）额定输出电压：120V（4）电子录放音：60分钟（5）频率范围：80HZ~16KHZ（6）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露最大负载：主机最大输出功率150W/280W(550W)四、系统应用方法HJ-1757A消防广播主机是HJ-1757A消防应急广播系统的重要组成部分，它与相应的广播终端设备等配合，实现消防现场的应急广播功能。

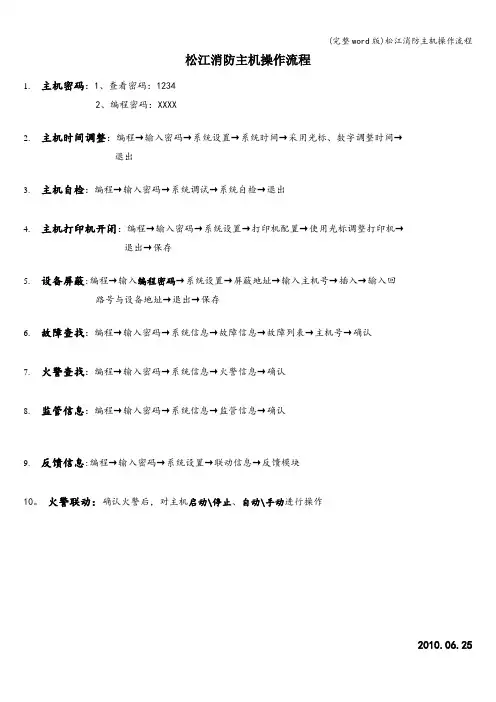

(完整word版)松江消防主机操作流程
松江消防主机操作流程
1.主机密码：1、查看密码：1234
2、编程密码：XXXX
2.主机时间调整：编程→输入密码→系统设置→系统时间→采用光标、数字调整时间→
退出
3.主机自检：编程→输入密码→系统调试→系统自检→退出
4.主机打印机开闭：编程→输入密码→系统设置→打印机配置→使用光标调整打印机→
退出→保存
5.设备屏蔽:编程→输入编程密码→系统设置→屏蔽地址→输入主机号→插入→输入回
路号与设备地址→退出→保存
6.故障查找：编程→输入密码→系统信息→故障信息→故障列表→主机号→确认
7.火警查找：编程→输入密码→系统信息→火警信息→确认
8.监管信息：编程→输入密码→系统信息→监管信息→确认
9.反馈信息:编程→输入密码→系统设置→联动信息→反馈模块
10。

火警联动：确认火警后，对主机启动\停止、自动\手动进行操作
2010.06.25。

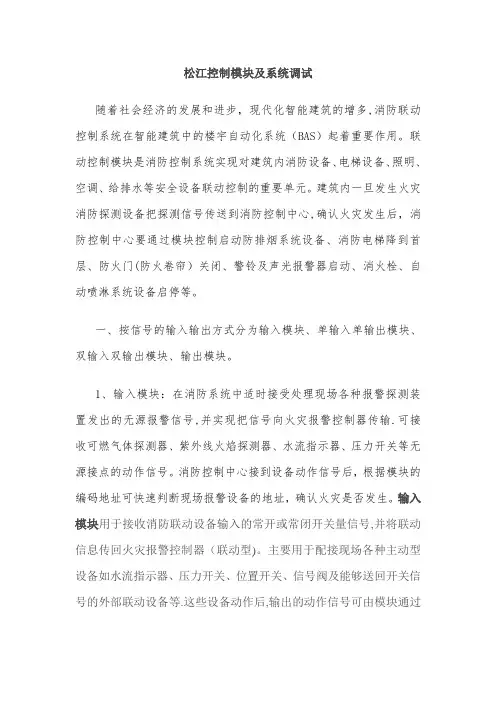

松江控制模块及系统调试随着社会经济的发展和进步，现代化智能建筑的增多,消防联动控制系统在智能建筑中的楼宇自动化系统（BAS）起着重要作用。

联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。

建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心,确认火灾发生后，消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门(防火卷帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。

一、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。

1、输入模块：在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号,并实现把信号向火灾报警控制器传输.可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。

消防控制中心接到设备动作信号后，根据模块的编码地址可快速判断现场报警设备的地址，确认火灾是否发生。

输入模块用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器（联动型)。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等.这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警,并可通过火灾报警控制器来联动其它相关设备动作。

输入模块上有两对有效接点，其中一对接点与二总线连接，另一对与现场设备的无源接点连接.HJ—1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型)。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。

这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接.本模块可采用电子编码器完成编码设置。

消防广播的系统操作方法消防广播系统是一种用于传递火灾警报、指挥和指导疏散人员的重要设备，具有非常重要的作用。

下面是消防广播系统的系统操作方法。

1.系统开机首先，操作人员需要将消防广播系统的主机电源连接好，并将主机电源开关置于“开启”位置。

此时，系统的电源指示灯应亮起，表示系统的供电正常。

2.系统检测接下来，操作人员需要按下系统上的检测按钮，启动系统的自检功能。

系统会对音箱、喇叭、终端设备等进行自检，并自动识别检测结果。

如果检查到故障或故障，系统将会发出警报。

3.系统设置在系统开机后，需要对系统进行相应的设置。

操作人员可以通过面板上的控制按钮或系统上的遥控器进行设置，主要包括音量调节、频率选择、音箱切换等。

设置完成后，将设置保存到系统内部的存储器中。

4.警报发出如果发生火灾或其他紧急情况，操作人员需要按下系统上的警报按钮，发出警报信号。

警报信号可以是预先录制的语音信息、警报音或其他警报信号，以便及时引起人们的注意。

5.疏散指导在发出警报信号后，系统将自动播放预设的疏散指导信息。

这些信息可以是语音指导、音乐指导或其他指导形式，以引导人们有序、快速地疏散到安全区域。

操作人员可以根据实际情况设定疏散指导的内容和方式。

6.广播控制除了发出警报信号和疏散指导信息外，消防广播系统还可以进行广播播放控制。

操作人员可以通过面板上的控制按钮或系统上的遥控器选择要播放的音频源，控制音频的播放、暂停、停止等操作。

7.信息更新消防广播系统中的警报信号、疏散指导信息等都是预先录制好的，因此，在实际应用中，需要及时更新这些信息。

操作人员可以通过连接计算机、USB接口等方式将新的信息文件导入到系统中，并将其存储在系统的内部存储器中。

8.故障排查和维护定期维护和检查是保证消防广播系统正常运行的重要环节。

操作人员需要定期检查系统的各个部件是否正常，如音箱、喇叭、线路等。

发现故障或问题时，需要及时进行排查并进行相应的维护、修复。

以上就是消防广播系统的系统操作方法。

上海松江火灾报警控制器说明书The document was prepared on January 2, 20211．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。

最大容量可达540000点，保护面积可达1500万平方米。

每台单机最多可带160个多线模块和252台系统型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。

控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。

（4）．控制器采用480234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。

本产品在国内具有技术领先的水平，适合在高级别场合使用。

（6）．本产品执行国家标准为GB4717-2005和GB16806-2006。

1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（10% 15%）501Hz。

直流电源（备电）DC24V 24Ah。

（2）．功率：监控功率 80W ，最大功率 400W （不包括联动电源）。

消防广播系统使用操作流程为确保酒店在紧急情况下人和物的安全，有效利用酒店现有的消防设备设施，充分发挥器材设施的功效作用，特制定此操作流程。

具体使用操作如下：一、确认火情如在酒店区域发生火警，消防监控中心应即时派员赶赴现场确认火情，并利用对讲机、电话等通讯工具与消防中心及酒店现场总指挥保持联络，确保各项指令的上传下达。

二、选择消防广播的通报方式及区域消防中心人员应根据火场总指挥的命令指示或火场情况，遵循"先重点，后一般，由近至远"的原则，选择适当的通报方式及通报区域。

1、火警情势通报1）单一区域（楼层）的火警情势通报消防监控中心在确认火情较小并已及时得到控制，且没有对相邻部门或楼层造成影响时，应启用消防广播分区呼叫系统，手动按下与发生火警的部门或区域相对应的"选择按钮",只针对火警区域进行火警情势通报。

2）多部门、多楼层的火警情势通报消防监控中心在确认火势情况已得到控制，但因烟雾等其他因素对相邻部门或楼层有较大影响时，应及时启用消防广播分区呼叫系统，采用"N+1"方式（即起火楼层+上、下各一层）手动按下与发生火警的部门以及相邻部门区域（楼层）相对应的"选择按钮",进行火警情势通报。

2、紧急疏散广播1）火警区域（楼层）的紧急疏散广播消防中心在接到火场总指挥下达疏散起火区域（楼层）人员的命令指示时，应迅速启用消防广播分区呼叫系统，采用"N+1"方式（即起火楼层+上、下各一层）手动按下与发生火警的部门或区域相对应的"选择按钮",进行人员疏散紧急广播。

2）全楼、全员的紧急疏散广播消防中心在接到火场总指挥下达紧急疏散酒店所有人员的命令指示时，应遵循"先重点，后一般，由近至远"的原则，对起火楼层区域、重点部位（客房、夜总会、中餐、桑拿）依次有序地启动消防自（手）动报警广播系统，进行人员疏散广播。
