浅谈医院建筑电气设计
医院电气设计需要考虑医院的用电需求。
医院是一个人口密集的场所，同时需要提供各种各样的医疗服务，因此对电力的需求非常大。
为了满足这个需求，电气设计需要充分考虑医院的用电负荷，并合理设计电力系统的容量。
医院电气设计需要考虑医院内部的不同功能区域的用电需求。
不同的功能区域有不同的用电需求，比如手术室、病房、ICU等，每个区域都需要有稳定可靠的电源供应。
电气设计需要根据各个功能区域的用电要求，设计相应的电路和电源配电系统。
医院电气设计还需要考虑医院内部的安全要求。
医院是一个对电力安全要求较高的场所，因为医院内部存在着大量的医疗设备，其中一些设备对电力的稳定供应要求非常高。
电气设计需要确保医疗设备的电源供应的稳定性和可靠性，并采取相应的保护措施，防止因电力问题导致的设备损坏或者事故发生。
医院电气设计是医院建筑设计中的一个重要部分。
合理的医院电气设计能够确保医院的正常运行和医疗设备的安全运行，同时也能够提高医院的能源利用效率，达到节能和环保的目的。
在医院建筑设计中，需要充分重视医院电气设计的重要性。
浅谈医院建筑电气设计医院作为特殊的建筑类型，其建筑电气设计的重要性不言而喻。
在医院建筑电气设计中，不仅要考虑基本照明、插座、空调等基础设施，还要考虑到医院特殊的用电需求，如手术室、病房、诊疗室等特殊用电需求。
在医院建筑电气设计中需要综合考虑建筑的功能需求、安全要求和节能要求，确保医院电气系统的可靠性、安全性和经济性。
一、医院电气设计的基本要求1. 安全性医院作为医疗机构，对电气系统的安全性要求非常高。
在医院建筑电气设计中，需要考虑配电系统的可靠性、绝缘和接地电阻的要求，确保电气设备和系统的安全运行。
医院内部还有一些特殊的用电场所，如手术室、检查室等，对于这些地方的用电需求更加严格，必须保证电气设备的安全可靠性，避免因电气设备故障造成患者或医护人员的安全事故。
2. 可靠性医院的用电需求非常大，对于电气系统的可靠性要求也很高。
在医院建筑电气设计中，需要考虑电源系统的可靠性，确保医院内各种用电设备能够正常供电。
还需要考虑备用电源系统的设置，以保证医院在发生电源故障时能够及时切换到备用电源系统，避免对医院正常运行造成影响。
3. 经济性医院作为公共医疗机构，对于建筑电气设计的经济性要求也不容忽视。
在医院建筑电气设计中，需要综合考虑建设成本、运行成本和维护成本，尽量提高电气设备的利用率，减少能源浪费，降低维护成本，确保医院电气系统的经济运行。
2. 照明系统设计在医院建筑电气设计中，照明系统设计是非常重要的一部分。
医院内有各种不同类型的用房，如手术室、病房、诊疗室等，对于这些用房的照明设计要求也各不相同。
在医院建筑电气设计中，需要根据不同用房的功能需求，合理设置照明设备类型和布置方式，确保医院内各种用房的照明能够满足相关的工作要求。
3. 接地系统设计医院建筑电气设计中，接地系统的设计也是非常重要的一部分。
医院作为医疗机构，对于接地系统的要求非常高。
在医院建筑电气设计中，需要考虑接地电阻的要求，确保接地系统能够满足相关的安全要求。
浅谈医院建筑电气设计医院作为医疗服务机构，是为了更好地提供医疗服务和病患救治而建立的建筑物。
在医院建筑设计中，电气设计是非常重要的一个环节，它关系到医院正常运行和安全使用。
本文将从医院电气设计的特点、主要内容和设计要求三个方面进行浅谈。
医院电气设计的特点：3.灵活性：医院的功能需求经常会发生变化，因此电气系统的设计需要具备一定的灵活性，能够根据实际情况进行调整和改造。
医院可能需要扩建新的科室或病房，这就需要相应地增加电气负荷和配电线路的设计。
1.电气负荷计算：电气设计的第一步是对医院各个功能区域的电气负荷进行计算和预测。
这包括各个科室、病房、手术室等的用电设备和设施的功率需求，以及医院整体的用电负荷情况。
根据负荷计算结果，确定电气系统的总容量和分区配电。
2.配电系统设计：配电系统是医院电气系统的核心部分，它包括主配电室、次配电室、分配电柜等设备和配电线路。
根据负荷计算结果和功能区域的需求，设计合理的配电系统，确保每个功能区域都能得到稳定可靠的电力供应。
3.照明设计：医院的照明系统是医院的重要组成部分，它既要满足医疗工作的需求，又要保证患者和工作人员的舒适度。
照明设计需要考虑到照明亮度、照度均匀度、色彩还原性等因素，同时还要兼顾节能和环保。
1.符合国家相关标准：医院电气设计需要符合国家相关标准，比如《医院建筑设计规范》、《建筑电气设计规范》等。
这些标准是保障医院电气系统安全和正常运行的基础。
2.可操作性和可维护性：医院的电气系统设计应考虑到后期的使用和维护情况，使得电气设备和线路的操作和维护更加方便和安全。
3.可靠性和灵活性：医院的电气系统需要具备高可靠性，即使在紧急情况下也能保证电力供应的可靠性。
还应具备一定的灵活性，能够随时满足医院日常运行和功能变化的需求。
医院电气设计是一项复杂而重要的工作，它关系到医院的正常运行和安全使用。
医院电气设计需要考虑到医院的特点、主要内容和设计要求，以满足医院的用电需求，并确保电气系统的安全稳定运行。
医院电气设备工作场所应分为：零类医疗场所：无需与患者身体接触的电气工作场所。
一类医疗场所：需要与患者体表、体内（二类医疗场所所述环境）接触的电气工作装置场所。
二类医疗场所：需要与患者体内（主要指心脏或接近心脏部位）接触以及电源终端危及患者生命的电气工作场所。
医疗用房内禁止采用TN—C接地系统。
应根据医疗场所的分类进行供配电系统设计。
医疗场所配电系统的设计，应便于电源从户电网自动切换到应急电源系统。
需要采用净化电源设备的科室，宜采用单元净化系统，满足工艺及设备条件。
放射科大型医疗设备的电源，应由变电所单独供电。
放射科、核医学科、功能检查科、检验科等部门的医疗设备电源，应分别设置切断电源的隔离变压器。
大型医疗设备的电源系统，应满足设备对电源压降的要求。
安全保护：1类和2类医疗场所的使用SELV和PELV时，设备额定电压不应超过交流25V或者直流60V，并应采取绝缘保护。
1类和2类医疗场所必须设防止间接触电的断路保护，并符合下列要求：2类医疗场所中，维持患者生命，外科手术和其他位于患者周围的电器装置均应采用IT系统。
多个医疗功能房间，至少安装一个医用IT系统，并必须配置绝缘监视器。
隔离变压器需设置过载和高温的监控。
在1类、2类医疗场所内应设置辅助医用等电位连接母排，等电位连线将保护线、外部电导电部分、电磁干扰隔离板等与等电位母排联结。
隔离变压器应尽量靠近医疗场所，并采取措施防止人的无意接触。
2类医疗场所的配电系统应设置过流保护。
隔离变压器的一次侧与二次侧禁止使用过载保护。
二次侧应设置双极断路器。
2类医疗场所内，IT系统的每组插座回路，应独立设置过流保护，宜独立设置过载报警。
1类医疗场所和2类医疗场所内，至少提供两路不同的照明电路。
电气装置与医疗气体释放口的安装距离不得少于0.2m一类和二类医疗场所内，任一导体上的电压下降值高于标准电压10%时，应急电源应自动启动。
医疗场所应急电源的种类：1切换时间≤0.5s的电源：专用安全电源恢复供给时间不得＞0.5s，主要应用在维持手术室照明和重要的医疗设备工作。
医疗建筑电气工程设计要点医疗建筑体量一般较大，电气系统复杂，常规系统包含：变配电房及竖向干线系统、动力配电系统、照明配电系统、火灾自动报警及消防联动控制系统、建筑防雷与接地系统等。
变配电房、柴油发电机房及竖向干线变配电房的设计除需满足相关规范、标准外，还应根据当地供电部门的规定和习惯做法进行设计，主要考虑问题有：医院项目的设计中，大型院区变压器安装指标一般在70——80VA/m²，负载率一般控制在75——80%；对于单栋建筑而言，指标应做相应提高。
在电力规划阶段依照此指标进行考虑，并按此指标分配变配电房位置和大小。
变配电房不能设置在建筑物的最底层，若地下只有一层，一般可设置在负一层，且上方应避开人员密集型场所，如病房楼、候诊大厅、报告厅等；同时，还应满足《20kV及以下变电所设计规范》第2.0.1条的规定。
变配电房的低压供电半径不大于200m，其水平供电半径一般不超过150m为宜，净空高度一般不小于4.1m；变配电房一般按照变压器室、高压室、低压室以及电力监控室考虑设置，并同建筑专业协调配合。
医院的设计中，裙楼依据防火分区设置强、弱电井，单体塔楼一般每层一个防火分区，需设置直通屋面的强电井；由于水、暖专业常在屋面设置机组设备，屋面的配电间应适当加大，或额外设置专供水、暖设备使用的配电间；其他常规医疗场所依照房间功能或实际需要设置配电箱。
竖向干线系统宜按照每个竖向电井进行绘制，电井需编号并落实到建筑平面，编号与竖向干线一一对应。
发电机房上方应避开人员密集场所；为保证医疗场所24h的供油需求，选址时应考虑上方道路便于油车通行，并预留输油接驳井；考虑到发电机房的排烟需高空排放，发电机房还应靠近院区较高楼栋，并注意下风向避开检验病理、生殖中心等特殊科室；配合建筑、暖通专业设置送、排风井。
动力系统及平面根据给排水、暖通空调及相关工艺要求，进行相应的动力配电设计：水泵房宜设置专用配电间，避免泵房潮湿或意外爆管对配电设备造成损坏；配电间与水泵房之间的门开向水泵房。
高层医疗建筑电气设计的主要内容
概述
高层医疗建筑的电气设计是确保医疗设施的安全、可靠运行的重要环节。
本文档将介绍高层医疗建筑电气设计的主要内容，包括电力系统设计、照明设计和通信设计。
电力系统设计
高层医疗建筑的电力系统设计应考虑以下几个方面：
1. 供电容量：根据医疗设备的功率需求和建筑的规模确定总供电容量。
2. 供电可靠性：采用双回路供电系统，确保在一方供电出现故障时，能够自动切换到另一方供电。
3. 电源备份：配置UPS和发电机组等备用电源系统，以应对突发停电情况，确保关键设备的持续供电。
照明设计
高层医疗建筑的照明设计应满足以下要求：
1. 照明亮度：根据各个区域的功能需求和人员活动特点，合理确定照明亮度要求。
2. 光源选择：选择符合医疗环境要求的光源，如LED灯具，
以提供舒适、稳定的照明效果。
3. 照明控制：通过灯光调光、开关控制等手段实现对不同区域
和场景的精确控制。
通信设计
高层医疗建筑的通信设计应考虑以下方面：
1. 通信设备布局：合理布置无线路由器、信号放大器等通信设备，确保全楼覆盖并保持稳定的网络连接。
2. 数据安全：采取必要的安全措施，如防火墙、加密传输等，
保护患者和医院数据的安全性。
3. 多媒体系统：配置医疗影像传输系统、视频会议系统等，提
高信息交流和协同工作效率。
结论
高层医疗建筑的电气设计是确保医疗设施正常运行的重要因素。
通过合理的电力系统设计、照明设计和通信设计，可以提升医院的
安全性和工作效率。
以上是高层医疗建筑电气设计的主要内容，希望对您有所帮助。

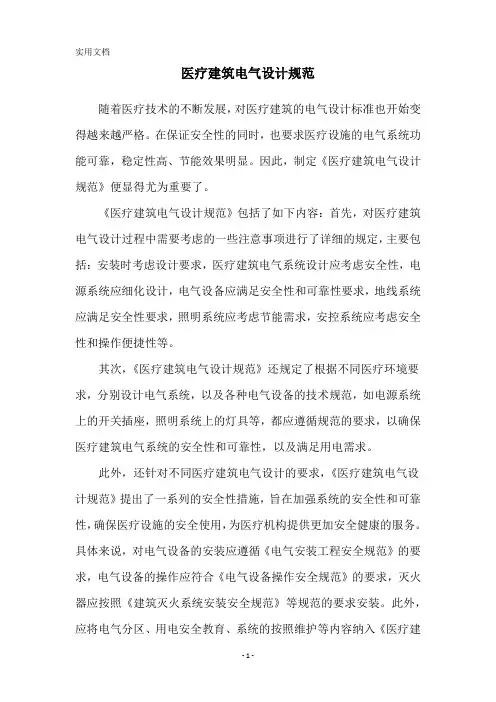

医疗建筑电气设计规范随着医疗技术的不断发展，对医疗建筑的电气设计标准也开始变得越来越严格。
在保证安全性的同时，也要求医疗设施的电气系统功能可靠，稳定性高、节能效果明显。
因此，制定《医疗建筑电气设计规范》便显得尤为重要了。
《医疗建筑电气设计规范》包括了如下内容：首先，对医疗建筑电气设计过程中需要考虑的一些注意事项进行了详细的规定，主要包括：安装时考虑设计要求，医疗建筑电气系统设计应考虑安全性，电源系统应细化设计，电气设备应满足安全性和可靠性要求，地线系统应满足安全性要求，照明系统应考虑节能需求，安控系统应考虑安全性和操作便捷性等。
其次，《医疗建筑电气设计规范》还规定了根据不同医疗环境要求，分别设计电气系统，以及各种电气设备的技术规范，如电源系统上的开关插座，照明系统上的灯具等，都应遵循规范的要求，以确保医疗建筑电气系统的安全性和可靠性，以及满足用电需求。
此外，还针对不同医疗建筑电气设计的要求，《医疗建筑电气设计规范》提出了一系列的安全性措施，旨在加强系统的安全性和可靠性，确保医疗设施的安全使用，为医疗机构提供更加安全健康的服务。
具体来说，对电气设备的安装应遵循《电气安装工程安全规范》的要求，电气设备的操作应符合《电气设备操作安全规范》的要求，灭火器应按照《建筑灭火系统安装安全规范》等规范的要求安装。
此外，应将电气分区、用电安全教育、系统的按照维护等内容纳入《医疗建筑电气设计规范》，以确保医疗建筑电气系统的安全性和可靠性。
总而言之，《医疗建筑电气设计规范》的出台将有助于提高医疗建筑电气设计的质量、提升电气设备的性能、提高系统的安全性及其可靠性，以及提升环境质量。
因此，各医疗建筑设计者应当牢记，严格按照《医疗建筑电气设计规范》的要求来设计，以确保医疗建筑电气设计的安全性、可靠性和节能效果。
医疗建筑电气设计经济指标和有关说明一、概述医疗建筑作为特殊类型的建筑，其电气设计不仅需要满足常规的电气需求，更要考虑到医疗设备、安全、环保等方面的特殊要求。
因此，在进行医疗建筑的电气设计时，需要综合考虑各种因素，制定合理的经济指标，确保设计既经济又实用。
二、医疗建筑电气设计的经济指标1.能耗指标：在医疗建筑的电气设计中，应优先选择节能型设备，如LED灯具、能效高的空调等。
同时，合理设计供电系统，减少电能损耗。
对于大型医疗设备，应独立设计供电系统，并配备电量计量装置，便于能耗管理和节能改造。
2.设备投资指标：在满足医疗建筑功能需求的前提下，应尽量选择性价比高的设备，如采用智能化的低压电气产品等，以降低设备投资成本。
同时，在设备选型时，应充分考虑设备的生命周期成本，包括设备的购置成本、运行成本、维护成本等。
3.建筑面积电气指标：应根据医疗建筑的特点，合理确定建筑面积电气指标。
例如，病房楼的用电指标一般为80-120W/m2，手术室的用电指标一般为200-300W/m2。
此外，还应考虑医院的特殊用电需求，如CT室、MRI室等大型医疗设备的用电需求。
4.安全与环保指标：在医疗建筑的电气设计中，应充分考虑安全与环保因素。
应设置完善的安全防范系统，如视频监控、入侵报警等。
同时，对于医疗废弃物处理等特殊区域，应设置相应的监控和报警装置，确保安全。
在环保方面，应采用低噪声设备、减少电缆接头等措施，降低对环境的影响。
三、有关说明1.上述经济指标仅为参考值，具体设计时应根据医疗建筑的具体需求和实际情况进行调整。
在制定经济指标时，应充分考虑医疗建筑的特殊性，如设备种类多、用电负荷大等特点。
2.在进行医疗建筑的电气设计时，应注重技术创新和可持续发展。
例如，采用智能化的电气系统，实现远程监控和自动控制；采用可再生能源，如太阳能、风能等；同时，在设计中还应充分考虑节能减排和资源循环利用等因素。
3.在实际应用中，应定期对医疗建筑的电气系统进行维护和保养，确保设备正常运行和延长使用寿命。
关于医疗建筑的电气设计
摘要：有关医疗方面存在的问题一直都是需要被关注的对象，无论是医学领域
工作者还是社会上的普通人，都会在一定程度上对医学领域进行关注。
不可置否，随着人类社会体系发展以来，医学领域一直都是重要的构成环节之一，尤其在时
代变化以及城市体系的建立以来，和医学有关的医疗建筑成为了社会关注的焦点。
关键词：医疗建筑；电气设计；分析
引言
随着现代社会的进步，我国的医疗卫生事业发展迅速，医疗服务越来越多样化，更是越
来越受民众的关注。
医疗建筑的规模和功能复杂性随之日益增大，现代化程度越来越高，作
为人员密集的公共场所，医疗建筑对电气安全和电气设计提出了更高的要求。
1选择标准
对于医疗建筑的电气设计，需要严格按照相关规范标准执行。
一般情况下，需要将医院
建筑设计规范以及人民防空医疗救护工程设计标准作为参照。
目前，执行医院电气设计工作
过程中，设计人员按照卫生部门、建设部门颁布的新版的《综合医院建筑设计规范》来执行，原行业标准无法满足现代社会的发展需要。
在现有发展趋势下，需要深入研究新的医院建筑
电气设计标准，保证在执行过程中，能够为设计工作提供引导。
2供电方案
2.1两路独立10kV电源+自备柴油发电机+末端EPS或UPS（见图1）
由于缺少了柴油发电机组的长时间应急保障，末端重要设备的应急电源只能依赖UPS，
因而UPS的应急保障供电时间需延长，机房面积也相对较大。
一般医院旧房改造项目中，鉴
于旧医院大楼受其自身地理条件限制，无法设置排烟管井及油路通道，为保证重要负荷的供电，通常只能选用此供电方案。
3配电系统
3.1供电方式
低压配电系统采用放射式与树干式相结合的供电方式。
消防及动力负荷一般为放射式供电，应急照明等用电采用树干式供电。
产房、手术室、苏醒、麻醉等候等2类医疗场所的部
分回路应采用医疗IT配电系统，其他配电回路采用TN-S系统。
3.2计量方式
建筑每层正常照明总箱和普通空调配电总箱内均设电表计量，电梯、水泵等公用电力设
备以及医疗设备用电在低压柜内设表计计量。
各层的动力、照明、空调配电箱可以根据功能
分区或者护理单元设置电表计量，或者由甲方自行指定设备供应商安装电表计费。
4照明系统
4.1一般照明
主要场所照度及照明功率密度（LPD）设计限值：走廊、楼梯间、风机房、储藏间照度
100lx，LPD值不大于4W/m2；候诊室、挂号厅、配电间、电梯机房照度200lx，LPD值不大
于6.5W/m2；病房照度100lx，LPD值不大于5W/m2；诊室、治疗室、护士站、办公室照度300lx，LPD值不大于9W/m2；药房、化验室照度500lx，LPD值不大于15W/m2。
治疗室、换
药室、处置室、化验室、隔离室、血库、穿刺、妇科冲洗、手术室等场所应设置紫外线杀菌灯。
医疗场所的紫外线杀菌灯可选用固定式，其功率及数量的选择可参考《照明手册》表9-2。
杀菌灯灯管周围应有一定的空间，以利于提高杀菌效率。
在走廊、电梯厅等公共场所，
应预留一定数量的插座，为使用移动式紫外线杀菌灯提供方便。
4.2应急照明
应急照明的照度设计标准：楼梯间、前室、疏散走道等不应低于5lx；配电室、消防控制室、防排烟机房等处火灾时仍需坚持工作，应保证正常照明的照度。
手术室、抢救室等2类
医疗场所中的安全照明的照度应为正常照明的照度值，其他2类场所中备用照明的照度不应
低于一般照明照度值的50%。
应急照明及疏散标志灯设在楼梯间、前室、走道、厅堂、出入
口等处，均采用带防护罩的应急灯和自带蓄电池的疏散标志灯，其中应急灯应具有断电时强
制点亮功能，疏散标志灯应为常亮。
应急照明及疏散指示标志的备用电源的连续供电时间不
应小于0.5h。
疏散指示标志和应急照明灯具应符合现行国家标准GB13495.1—2015《消防安
全标志第1部分：标志》和GB17945-2010《消防应急照明和疏散指示系统》等的规定。
5电气火灾监控系统
电气火灾监控系统采用总线制报警系统，电气火灾监控器一般设在病房楼一层消防控制
室内。
在各电源进线柜（箱）或者变配电室的低压柜出线处装设剩余电流式电气火灾探测器，对供电线路、设备的剩余电流进行检测。
当监测到被保护对象发生异常时，将报警信号通过
总线送至电气火灾监控器，并在消防控制室的报警控制器或图形显示装置上显示报警信息，
提醒维护人员及时排除电气火灾隐患。
本系统漏电信号为相对独立系统，仅将报警信号传送
至电气火灾监控器，不能自动切断保护对象的供电电源。
6防雷、接地和安全保护
6.1防雷系统
根据工程的位置不同，严格计算并按规范要求设计。
例如：某地年雷暴日为22d/a，经计算年预计雷击次数0.1549，防雷设计等级为二类。
屋面接闪网规格不大于10m×10m或
12m×8m；凡突出屋面的所有金属构件、通风管、金属屋面等均须与接闪带可靠焊接（焊长
＞6d），并形成完好的电气通路。
利用建筑物所有混凝土柱子或剪力墙内两根￠16或四根￠12的主钢筋通长焊接或绑扎做引下线，其上端伸出女儿墙顶0.2m与接闪带焊接，下端与接
地极（利用基础梁等）焊接；其中主体建筑四角等处的引下线分别在首层室外距地坪0.5m
处设接地电阻测试箱，在室外地面下1m处引出一根40×4热镀锌扁钢作预留接地连接板，出散水外0.2m。
所有电源进线箱，电梯和屋顶风机配电箱等，以及各弱电系统引入端装均应装设电涌保护器（SPD）。
6.2接地及安全保护
低压配电采用TN-S接地型式，手术室等2类医疗场所的部分回路采用医疗IT系统。
利用基础内两根主筋通长焊接成电气通路作接地网，安全保护、防雷及弱电系统共用基础接地体，所有用电、用电设备的外露可导电部分及金属配管均需可靠接PE线保护。
实测接地电阻不
大于1Ω，否则增设人工接地体，直至满足。
变配电所电源进线处应作总等电位联结（MEB 箱），带洗浴的卫生间、弱电间做局部等电位联结（LEB箱），洗浴卫生间的插座PE端子须
与局部等电位联结端子联接。
结语
综上所述，医院建筑由于其本身功能的特殊性，建筑的复杂性，使其对电气设计有着极
为严苛的要求。
保证医疗设备的可靠、安全用电毋庸置疑是每个设计人员的首要任务，但是
设备使用的舒适性、布局的合理性也不容忽视。
医疗电气涉及设备众多、负荷种类和要求各异，设计过程应充分考虑实际功能需要和用户要求，并严格遵循相关标准规范。
