医院电气设计过程注意问题

关于医院建筑电气设计的难点分析摘要：医院建筑电气设计越来越受到重视，但因医院建筑的复杂和特殊性，其一直是国内电气设计行业中相对薄弱的一个领域。

本文结合工程实践，总结了一些医院电气设计的难点和相关要点，主要涉及负荷分级及估算、供电电源、照明设计、接地与等电位联结、火灾自动报警系统等几个方面。

关键词：负荷分级供电电源照明设计等电位联结火灾自动报警引言医院建筑电气设计一直是国内电气设计行业中相对薄弱的一个领域。

医院建筑由于其医疗科目繁多、使用对象特殊、设备多而分散、工艺及功能复杂、电气系统种类多、对供电可靠性及安全防护要求高，其作为民用建筑中的一个重要分支已经受到越来越多的建筑设计人员的重视，但其电气设计依然存在诸多难点。

本文从近期设计的一些三甲医院中，总结出对医院电气设计中的一些难点和相关要点。

1 负荷分级及估算电气设计的第一步就是要明确所有设备的负荷等级，再根据负荷分级确定相应的供电方案。

依据IEC提供的相关标准，医院的医疗场所按与人身生命安全相关程度，以及医用电气设备与人体接触的程度可划分为0类、1类和2类，同时，医疗场所对自动恢复供电的时间要求也与场所的类别紧密相关。

所以，负荷分级时，除应按照《民用建筑电气设计规范》执行，还应参照医疗场所类别和允许间断供电时间的分级情况，并结合医院的等级来明确医院内所有设备的负荷级别及相应的供电要求。

具体而言，对于二级及以上医院，建议与手术、抢救有关的设备用电皆按一级负荷中特别重要负荷供电，如重要手术室、重症监护室等涉及患者生命安全的设备及照明用电；建议与重要检查、治疗相关的场所的照明用电，医疗区走道照明的用电，培养箱、冰箱和恒温箱的用电，洁净区的空调系统用电等为一级负荷；普通手术室的空调用电，一般诊断用CT和X光机的用电，客梯用电，高级病房及肢体伤残康复病房的照明用电均为二级负荷。

一、二级以外的负荷划为三级负荷。

当然，一些特殊的场所和设备，设计时最好事先和医院建设方沟通好再定较为妥当。

某三甲综合医院电气设计某三甲综合医院电气设计近年来，随着医疗技术的不断进步，医院日益注重安全可靠的供电保障。

因此，本文旨在对某三甲综合医院的电气设计进行探讨，分析现状，并提出改进建议。

首先，我们需要了解该医院的电气设计状况。

经过调研，该医院的电气设计整体上还算合理，各用电区域划分明确、用电负荷均衡。

但是，仍存在一些问题：一是电缆走线不整齐，存在交叉等情况。

这给定位故障带来了困难，也增加了电路故障的风险；二是部分线路连接方式不可靠，容易松动甚至引发火灾等事故；三是部分大功率负载存在单独开关电源的现象，容易引起电网电压波动，可能对其他重要设备带来影响。

针对这些问题，为了保障医院的应急抢救和安全供电，我们提出以下改进建议：一是对电缆走线进行规范化管理，实行非交叉、先进先出、分类放置；二是加强线路的连接安全性，采用接线端子盒、卡扣等连接方式，在整体配电箱和开关柜中统一布线；三是合理安装无功补偿装置，缩小医院内与外部电网的功率差距，给整个系统提供稳定的电压和电流。

此外，在日常维护中，我们还需要关注以下几个方面：一是经常进行设备巡检、清洁、保养，及时排除隐患；二是对电气设备运行参数进行全面跟踪，确保设备的稳定运行；三是对发生故障时进行及时修复，保证医疗工作的正常进行。

本文就某三甲综合医院电气设计的现状和改进建议进行了探讨。

相信随着技术的进步和建议的实施，将会给医院的供电保障和医疗工作的安全性提供更完善的保障。

针对电缆走线的规范化管理，我们建议采用非交叉、先进先出、分类放置的方式。

这种方式能够有效防止多条电缆的交叉和错绕，提高电缆定位和检修的准确性和效率。

同时，根据电缆走线的长度、环境等条件，选择合适的接头、支吊架、保护管和标识方法，保证电缆走线的安全性和可靠性。

另外，要加强对电缆走线的维护管理，定期进行清洁、检查、测试等工作，及时发现问题并解决。

对于线路连接的问题，我们建议采用接线端子盒、卡扣等连接方式。

这种连接方式相对于普通的插头插座连接更加安全可靠，能够避免插拔不牢、松动、导致火灾等问题。

浅谈医院建筑电气设计医院是一个集医疗、教学、科研于一体的综合性机构，其建筑电气设计是保证医疗设备、医疗环境持续运作的保障。

医院建筑电气设计要充分考虑医疗设备的使用及其所需电力、电信系统通信质量、照明质量、空调系统等，以满足医疗机构的要求。

因此，医院建筑电气设计需要注重以下几点。

一、电力系统设计电力系统是医院建筑电气设计的重要组成部分。

在医院内部，包括诊疗、手术区域，需要大量的电力支持，如医疗设备、手术室照明等。

医院电力系统的设计应该具有高稳定性、可靠性和安全性，同时应满足各种应急情况需要。

医院电力系统设计的重点在于电源备份和电源安全。

医院电力系统中应设置二次供电系统，即正常电源和备用电源。

当正常电源意外中断时，备用电源可以保证医疗设备的供电，确保医疗行为的安全性。

而且，从能源利用效率和环保角度出发，应选用低压供电系统。

医疗机构电信系统设计的重点在于信息的传输和安全保障。

医院内部需要进行大量的数据传输，如门诊病历、病房病历、药库管理等。

因此，医院电信系统的设计应充分考虑传输速度和安全性。

在医院电信系统内部，应设备冗余设计和双备份机制，避免数据丢失和系统中断，从而保证电子病历的完整性和科学性。

同时，医院内部的网络系统需谨慎处理，防止数据泄露和网络攻击。

照明系统是医院建筑电气设计的重要组成部分。

医院内部照明系统的设计应使医护人员的工作效率更高，同时保证病人的舒适度。

医院照明系统的设计应考虑照度、均匀度、亮度等因素，同时也要考虑经济效益和环境保护。

医院内部分区域使用不同的照明色温，如手术室需要使用白色照明，病房使用黄色照明等，从而使个区域能够实现良好的环境效果。

医院建筑电气设计的另一个重要组成部分是空调系统的设计。

医院需要保持统一的温度和湿度，在特殊的区域还需要保持压力差，以防止交叉污染。

医院空调系统设计的关键在于产生静态压力的机房、手术室、ICU等区域的内外负压控制系统。

负压控制可以有效防止病原体向外传播，保证医护人员和病人的安全性。

医院电气设计的安全性概述医院作为一种公共场所，在很大程度上需要保障公众的健康和安全。

因此，医院电气设计的安全性是一项极为重要的任务。

医院电气设计通常有以下几方面内容：电力系统设计、照明系统设计、通信系统设计、安全系统设计等。

在这些设计方面，需要注意的问题很多，主要集中在电气设备的安全性、可靠性、防火防爆等方面。

电力系统设计电力系统设计是医院电气设计的重要方面之一，其主要任务是确保医院的电力供应稳定可靠，安全性高。

电力系统包括变配电室、电磁间隔、供电线路等部分。

其中变配电室是电力系统的重要组成部分，负责将电力输送至医院内部各用电设备。

变配电室的设计必须具有安全可靠性，满足国家有关电气设备安全方面的规定。

另外，变配电室的设备选用应根据医院实际需求，选择质量可靠、安全性好的设备。

此外，电磁间隔、供电线路等其它组成部分的设计也需要具有安全可靠性，同时还需要注意设备间的绝缘距离及连接方式，以确保医院电力供应的稳定可靠。

照明系统设计医院照明系统设计一般需要满足两个方面的需求，其一是为医护人员提供充分明亮的工作环境，其二是为患者创造舒适的就诊环境。

因此，在照明系统的设计中需要考虑光照强度、灯具位置、光束角度、颜色温度等诸多要素。

另外，在医院照明系统的设计中，需要遵循国家和地方有关规定，如避免灯光对周围环境的干扰，合理利用自然光线等。

通信系统设计医院通信系统设计一般包括电话、网络、无线电、广播、安防及设备监控等方面。

这些系统是医院各项工作的重要支撑，同时也需要满足安全、稳定、可靠的基本要求。

在通信系统的设计中，需要布局合理、采用优质的设备、考虑安全防护及备份等措施，以确保医院的通信系统稳定可靠。

安全系统设计医院安全部门是医院安全的核心网，其主要任务是维护医院每个环节的安全稳定和有序。

在医院电气设计中，安全系统也是一个重要方面。

主要包括监控系统、门禁系统、防火系统等。

在安全系统设计中，需要考虑各个环节的协同作用，合理布局、选用高效设备，同时需要对各个环节实施严格的监督和管理。

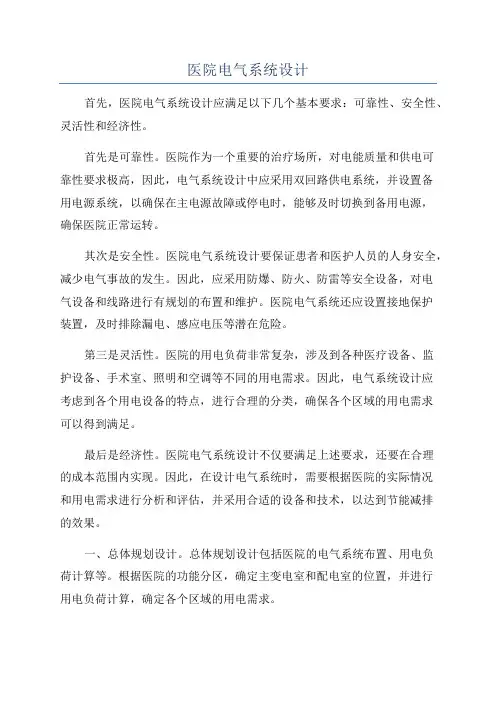

医院电气系统设计首先，医院电气系统设计应满足以下几个基本要求：可靠性、安全性、灵活性和经济性。

首先是可靠性。

医院作为一个重要的治疗场所，对电能质量和供电可靠性要求极高，因此，电气系统设计中应采用双回路供电系统，并设置备用电源系统，以确保在主电源故障或停电时，能够及时切换到备用电源，确保医院正常运转。

其次是安全性。

医院电气系统设计要保证患者和医护人员的人身安全，减少电气事故的发生。

因此，应采用防爆、防火、防雷等安全设备，对电气设备和线路进行有规划的布置和维护。

医院电气系统还应设置接地保护装置，及时排除漏电、感应电压等潜在危险。

第三是灵活性。

医院的用电负荷非常复杂，涉及到各种医疗设备、监护设备、手术室、照明和空调等不同的用电需求。

因此，电气系统设计应考虑到各个用电设备的特点，进行合理的分类，确保各个区域的用电需求可以得到满足。

最后是经济性。

医院电气系统设计不仅要满足上述要求，还要在合理的成本范围内实现。

因此，在设计电气系统时，需要根据医院的实际情况和用电需求进行分析和评估，并采用合适的设备和技术，以达到节能减排的效果。

一、总体规划设计。

总体规划设计包括医院的电气系统布置、用电负荷计算等。

根据医院的功能分区，确定主变电室和配电室的位置，并进行用电负荷计算，确定各个区域的用电需求。

二、主变电室设计。

主变电室是医院电气系统的核心部分，负责从城市电网提供电力，并将电能按需分配到医院各个用电设备。

主变电室应包括高压开关设备、变电设备、变压器、电容器、电能计量装置等。

三、配电室设计。

配电室是将主变电室提供的电能分配到医院各个区域的关键环节。

配电室应设置低压开关设备、断路器、熔断器等，确保电能按需分配，并对不同区域的用电负荷进行控制和监测。

四、用电设备设计。

用电设备设计是医院电气系统设计中的一个重要环节，包括照明设备、空调设备、监护设备等。

根据不同设备的特点和用电需求，选择合适的设备，并进行布置和连接。

五、安全保护设备设计。

浅谈医院建筑电气设计医院建筑电气设计是医院建设中重要的一部分，它关乎到医院的正常运转和患者的安全。

医院建筑电气设计需要考虑到医院特殊的使用需求和安全要求，因此在设计过程中需要综合考虑多个因素。

医院建筑电气设计需要考虑到医院的用电需求。

医院是一个电力消耗较大的场所，需要提供稳定可靠的电力供应。

在设计中需要根据医院的规模和功能确定相应的电力负荷。

还需要考虑到医院的扩建和升级需求，为后续的用电增加留下余量。

医院建筑电气设计需要考虑到医院的安全需求。

医院是一个有关生命健康的场所，因此电气系统的安全性尤为重要。

设计中需要合理选择电线电缆的规格和材质，确保其耐火、耐热、耐低温；选择合适的电气设备，确保其质量可靠、安全可靠，避免电气设备故障导致的火灾和人身伤害。

医院电气设计还需要合理设置漏电保护器和接地装置，确保院内电气设备的正常运行和患者的安全就医。

医院建筑电气设计还需要考虑到医院的特殊需求。

医院是一个24小时不间断运转的场所，因此电气系统需要具备应急供电功能，以保证医疗设备的正常运行。

医院还需要特殊的照明设计，以创建舒适的就医环境。

针对医院中的重要区域，如手术室和ICU等，还需要设计备用电源和紧急照明系统，以确保在断电情况下的紧急情况下的应急处理。

医院建筑电气设计还需要考虑到节能环保的要求。

随着社会对节能环保的需求逐渐增加，医院建设也需要提高电气设备的能效，减少能源消耗和碳排放。

在设计中需要选择具有高效能的电气设备，如高效电动机、节能灯等，降低电气设备的能耗；合理设计电气回路和线路，以避免能源浪费和线路负荷过大。

医院建筑电气设计的难点和要点摘要：在公立医院建设的工作流程中，电气设计是一项复杂的工作，相关人员需从多角度进行分析，根据不同科室的不同职能进行有针对性的电气设计。

既要保证医院设施的正常运行，又要以强电的供配电为核心，降低公立医院的建设成本。

从实际情况出发，以医院建设中电气设计的特殊性为依据，才能提高已建电子设计的合理性，逐步为医院建设产生更高的经济效益和社会效益。

关键词：医院建筑；电气设计；难点与要点引言医院建筑电气设计是一项复杂的系统工程。

随着社会经济的发展，人们的就医需求持续增长，许多医院面临着改扩建问题。

在进行电气设计时，既要满足医疗现代化的发展要求，又要提高建筑运行的安全性和稳定性，为患者和医护人员提供健康、舒适、便捷的内部环境，因此，必须认真研读设计任务书，全面掌握相关资料和标准规范，找准电气设计要点，采取行之有效的应对策略，保证最终的设计效果能够满足建设需求。

1医院建筑电气设计难点分析医疗建筑为各类建筑中电气设计难度较大的一类，设计团队大多数成员相关设计经验较少，设计水平提升较慢。

业主需求不确定，平面功能布置不明确，既要满足规范要求，还需考虑后期各种调整的可能性，对供配电方案水平要求极高，设计条件难以确定。

设计工期紧张，设计过程中建筑和设备调整方案次数较多，对本专业设计产生较大影响。

净化工程等各类区域传统设计院通常预留条件，后期由专业厂家深化设计，设计人员与专业厂家之间的配合较为复杂。

2医院电气设计要点2.1医院电气设计中负荷分级设计医疗场所的分类，一般是依据人体的部位接触到医疗电气设备使用接触部件所在的地方进行分类，分为零类，就是不接触人体部位的场所；一类、需要与人体内外部接触的场所；二类，就是要与人体心脏或心脏附近接触的场所。

而医院的负荷等级一般按照医疗场所与人身生命安全的重要程度，还有医疗电气设备和人体的接触程度来分门别类的，医疗场所自动恢复供电时间的快慢和场所的分类有直接关系。

浅谈医院建筑电气设计医院建筑电气设计是医院建设过程中的重要环节，其目的是为医院提供可靠的电力供应和良好的电气设施布局，以保障医院日常运行和医疗服务的顺利进行。

医院建筑电气设计需要考虑医疗设备的特殊需求。

医院是一个特殊的场所，需要使用各种涉及人体健康和生命的高精度医疗设备，这些设备对电力供应的质量和稳定性要求较高。

在电气设计中需要对医疗设备的用电需求进行充分考虑，确保电气系统能够满足这些设备对电力的要求。

医院建筑电气设计要考虑灯光设计的需求。

医院是一个需要24小时提供服务的场所，充足的照明对医院运营和患者就诊非常重要。

在电气设计中需要合理布置照明设备，保证照明光线的均匀性和亮度，同时要注意照明设备的能耗和维护成本。

医院建筑电气设计还需要考虑电力系统的安全和可靠性。

医院是一个对电力依赖性很高的场所，电力故障可能导致患者的生命健康受到威胁。

在电气设计中需要合理划分电力供应系统，采用备用电源和电力容错设计，提高电力系统的可靠性和稳定性。

医院建筑电气设计还需要考虑到人员安全和消防安全。

医院内繁忙的人流量和大量的电气设备可能会增加火灾风险，在电气设计中需要合理布置火灾报警器、灭火设备和疏散通道，以保障人员安全和消防安全。

医院建筑电气设计还要充分考虑环保和节能要求。

医院是一个大型机构，能源消耗量较大。

为了减少对环境的影响和节约能源，电气设计应该采用节能设备和技术，合理利用自然光和自然通风，降低能耗。

医院建筑电气设计是保障医院日常运营和医疗服务顺利进行的重要环节。

在设计过程中，需要充分考虑医疗设备的特殊需求、灯光设计、电力系统的安全和可靠性、人员安全和消防安全以及环保和节能要求。

只有做好这些方面的设计，才能为医院提供可靠的电力供应和优质的电气设施。

河南建材2023年第6期[2]熊凌峰.建筑电气设计之消防配电设计研究[J].江西建材,2020(8):63.[3]王科.建筑电气设计中的消防配电设计研究[J].智能城市,2020,6(14):58-59.[4]操龙先.消防配电设计在建筑电气设计中的应用分析[J].技术与市场,2020,27(10):79-80.[5]杨永胜.关于建筑电气设计中的消防配电设计探讨[J].山西建筑,2019,45(2):120-121.作者简介:郭纯瑞,男,1987年3月出生,汉族,山西山阴人,本科,工程师,研究方向为建筑电气。

医院建筑电气设计的难点和要点李宁娟山西省建筑标准设计研究院（030001）摘要:医院建筑工程中，电气设计属于最核心的内容，医院的所有工作要想得到顺利开展，就必须确保电气设计的合理性。

文章介绍了医疗场所及备用电源的选型要求，分析了医院建筑电气设计要点。

关键词:医院；电气设计；要点0前言与其他公共建筑物不同，医院建筑电气设计主要是为了医院的用电可靠性和保证医护人员和患者在医护过程中的安全性。

因此，医院建筑的电气设计必须保持简洁、实用、便捷、合理的优点。

在社会发展日新月异的状况下,医院的电气设计，应结合时代的发展，如面对新型冠状肺炎的爆发，医院应能从容应对突发事件。

这样既可确保医护人员的安全，又尽量提高有限医疗资源的效益。

1医疗场所及备用电源的选型要求医疗场所一般按照身体各部位与电气设备使用的接触面进行划分。

0类:不使用与医疗设备直接接触件的医用场合。

1类:医疗电气设备的接触部位必须与患者体表和身体接触的医疗场所。

II类:医用设备的触件应当与人体、手术室以及在停电前或故障后有生命危险的医学场合接触。

一般情况下，当工作电源中断，电源电压下降10%或以上，且持续时间超过3s时，就应当自行开启后备电源，恢复用电。

在不同等级的医疗场合，备用电源自动恢复时间的要求也不尽相同。

当自动复位用电持续时间小于等于0.5s，自备供电系统首选UPS或汽油机组，提供持续时间不少于3h。
