v .. . .. 《MATLAB语言》课程论文MATLAB在光学中的应用姓名：xxx学号：xxx专业：xxx班级：xxx指导老师：xxx学院：xxx完成日期：2013年12月8号MATLAB在光学中的应用（xxx xxx xxx）[摘要]大学物理力学中涉及许多复杂的数值计算问题，利用MATLAB图形用户界面的设计与开发功能，结合真实的光谱图，制作单缝衍射、光栅衍射。

实验所得出的图形细致逼真，使整个实验过程变得直观形象，我们能更好的理解以及加深印象。

[关键词]MATLAB光学应用；单缝衍射；光栅衍射；夫琅和费衍射；一、问题的提出物理光学是高校物理学专业的必修课，其中，光的衍射既是该门课程的重点内容，也是人们研究的热点。

然而由于光学衍射部分公式繁多，规律抽象，学生对相应的光学图像和物理过程的理解有一定的困难，大大影响了教学效果。

当然，在实际中可以通过加强实验教学来改善教学效果，但是光学实验对仪器设备和人员掌握的技术水平要求都较高，同时实验中物理现象容易受外界因素的影响，这给光学教学带来了较大的困难数值计算在科学研究与工程应用中具有非常广泛的应用。

许多数值计算问题，用其他程序设计语言编程求解非常麻烦，并且需要具备专门的数学知识及一定的程序设计技能，而用MATLAB编程，往往只要少数几个语句即可完成求解任务，具有编程效率高、使用方便等特点。

可以用于数据处理、多项式计算、数值微积分、数值方程及常微分方程数值等。

二、光学衍射1、单缝衍射衍射问题是光学中最困难的课题之一，严格的衍射理论是比较复杂的，不过大多数实际问题都可以用近似方法来处理对于单缝衍射，相关书籍中，都给出了远场条件下夫琅和费衍射光强分布的数学描述，而要模拟夫琅和费衍射的形成条件，则必须从更一般情况来分析问题。

如图1 (a) 所示，将宽度为a 的缝光源视作n 个等间的点光源组成，接收屏上某点p 的光强即为这n 个点光源相干叠加的结果。

设各点光源在p 点光强相同，相位不同，则根据惠更斯- 菲涅耳原理, 屏上p 点的归一化光强可表示为：式中Li 为第i 个点光源到p 点的光程，有Li = ( (yp - ai) 2 + z2) 1/ 2 , z 为缝到接收屏的距离。

分析：用传统计算方法解决时我们需要列出传统方程，我们明显可以感觉到，这样的计算不仅繁琐费时，而且没有图示很难给以直观的感受，现在我们用MATLAB语言来对此例题做以下解析：（1）MATLAB程序如下：Length=6328e-7a=015 %取λ=6328,a=0.5mmz=input(’z=?’) %从键盘输入单缝到接收屏的距离range=4.0 Np=800 %设置接收屏的范围及点数Ns=500 ys=linspace(-a/2,a/2,Ns) %分割单缝为Ns个点光源fori=1:Np% %计算各点光强，存入矩阵IL=sqrt((yp(i)-ys).^2+z^2)I(i,:)=(sum(cos(2*pi*(L-z)./Length)).^2+sum(sin(2*pi*(L-z)./Length) ) .^2)/Ns^2endyp=linspace(-range,range,Np)xp=yp/2 %确定接收点，坐标存入矩阵xp、yp A=I*255colormap(pink) %指定调色板subplot(1,2,1) image(xp,yp,A ) %显示衍射图样subplot(1,2,2) plot(I,y) %绘光强分布曲线运行结果如下图所示。

从键盘输入不同的屏距z立即可以看到相应的衍射图样及光强分布曲线。

上图给出了λ=6328、a=015mm,z分别为200mm、500mm和1000mm时的模拟结果。

从中可以清楚的看出随着屏距z的增大或者z不变而缝宽a减小，衍射图样由菲涅耳衍射向夫琅和费衍转化的过程，特别是通过人机交互任意改变各参量值，从而加深了对夫琅和费衍射的远场条件的理解。

（2）单缝衍射模拟clc;clear;a=-2*pi:0.0001*pi:2*pi;p1=(1-sinc(a)).^2; %方便下面着色p2=sinc(a).^2;figure;plot(a,p2);xlabel('kasinθ');ylabel('光强I/I0');title('单缝衍射强度分布'); lgray=zeros(256,3);for i=0:255lgray(i+1,:)=(255-i)/255; endfigure;imagesc(p1)title('单缝衍射模拟图'); colormap(lgray)拟合曲线如下图。

附加：多缝衍射多缝衍射MATLAB仿真代码：clearlam=500e-9;N=2;a=2e-4;z=5;d=5*a;xm=2*lam*z/a;y0=xm;n=1001;x0=linspace(-xm,xm,n);for i= 1: n %计算各点光强，存入矩阵Isinphi=x0(i)/z;alpha=pi*a*sinphi/lam;beta=pi*d*sinphi/lam;B(i,:)=(sin(alpha)./alpha).^2.*(sin(N*beta)./sin(beta)).^2; B1=B/max(B);endNC=255;Br=(B/max(B))*NC;subplot(1,2,1),image(y0,x0,Br);colormap( gray(NC) ); %显示衍射图样subplot(1,2,2),plot(B1,x0); %绘光强分布曲线2、光栅衍射测定光栅常数和光波波长，当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。

如右图所示，有一束平行光与光栅的法线成i角，入射到光栅上产生衍射；出射光夹角为ϕ。

从B点引两条垂线到入射光和出射光。

如果在F处产生了一个明条纹，其光程差CA+AD必等于波长λ的整数倍，即d(sinϕ±sini)=mλ（1）m为衍射光谱的级次，0，±1，±2，±3……由这个方程，知道了d I ϕλ中的三个量，可以推出另外一个。

若光线为正入射，i=0，则上式变为dsinϕm= mλ (2)其中mϕ为第m级谱线的衍射角。

由公式可知角度的计算很麻烦，我们用MATLAB语言来对此例题做以下解析：设定光栅常数d，缝宽b，光栅到屏幕的距离f，光栅的缝数N，入射光波长λ。

设定图像显示范围和在这范围内的点数。

图5所示（d=0.042mm,b=0.014mm,f=1000nm,λ=500nm,）图5（a）为当N=4时的仿真结果，，第3级缺级，且在两个最大值之间有两个次最大（N-2），有3个最小值（N-1）。

图5（b）为当N=6时的仿真结果，第3级缺级，在两个最大值之间有 4个次最大，有4个最小值。

MATLAB程序如下：Lambda=1000;d=0.042 ;b=0.014 ;f=1000 ;N=4;yMax=Lambda*5*f/d;xs= yMax;Ny=201;ys=linspacc(-yMax, yMax,Ny);for i=1:Ny %计算各点光强，存入矩阵IL1=(pi*b*ys(i))/( Lambda*sqrt(ys(i).^2+f.^2));L2=(pi*d*ys(i))/( Lambda*sqrt(ys(i).^2+f.^2));l(i,:)=(sin(L1)/L1）.^2*(sin(N*L2)/sin(L2)).^2;endgef;figure(gef);NCLevels=230;lr=(l/1.0)* NCLevels;subplot(1,2,2),image(ys,xs,lr);colormap( gray(NCLevels) ); %显示衍射图样subplot(1,2,2),plot(l(i,:),ys); %绘光强分布曲线三、结论在光学衍射教学中，光学理论复杂抽象，实验演示难度大通过将MATLAB 与光学教学相结合，有利于我们对物理概念的理解，克服了苛刻的光学实验条件，可有效提高教学效果。

MATLAB的计算、绘图和动画功能，MATLAB还有许多功能有待在实验中开发利，以进一步丰富我们学习和实验的方法和手段，不断提高实验水平。

在光学等普通MATLAB的应用中,MATLAB的应用可以有两种方式。

一是以MATLAB为问题求解工具。

引导我们运用MATLAB 进行数据处理、系统仿真等工作。

由于有了优秀的工具软件，就可以集中精力研究问题，选取最恰当的数学模型、方法，以更高的效率，得出更合理的结果，同时培养我们应用计算机解决科学问题的能力。

二是以MATLAB为实验演示平台。

本文实例中基于MATLAB的单缝衍射等光学现象模拟，运用于计算机作为演示实验配合光学理论，很好地解决了真实实验因环境限制而不能形象得理解这方面问题的难题。

四、课程体会对于我来说，这个软件的作用非常大，随着计算机技术的迅速发展，现代化的教育模式走进了课堂，利用计算机对光学现象进行仿真也成为一种可能。

MATLAB是一款集数值分析、符号运算、图形处理、系统仿真等功能于一体的科学与工程计算软件，它具有编程效率高、简单易学、人机交互好、可视化功能、拓展性强等优点，不仅能在我们日常学习中起很大的帮助，而且在一些抽象的问题上，能使其变得具体形象，让我们更容易得去了解学习。

有一些东西比较抽象并且不容易去想象。

利用MATLAB编程仿真光学现象只需改变程序中的参数，就可以生成不同实验条件下的光学图像，使实验效果更为形象逼真。

在课堂教学中，能快速的验证实验理论，使学生更直观的理解理论知识，接受科学事实。

MATLAB与C语言有一定的共同之处，但是MATLAB相对于C语言不管是简易程度还是方便运用方面都要简单好多。

而且许多数值计算问题，用其他程序设计语言编程求解非常麻烦，并且需要具备专门的数学知识及一定的程序设计技能，而用MATLAB编程，往往只要少数几个语句即可完成求解任务，具有编程效率高、使用方便等特点。

MATLAB 7.0提供了好多功能，通过这种功能可以很简单的获得函数和命令的使用方法。

最后我想说的是MATLAB是一个好工具，也只能是一个好工具。

最初自己对编程序这方面谈不上喜欢，但是接触到MATLAB时，每次做实验都能看到自己的成果，渐渐的有了想去了解他的想法。

它可以作为一个平台，承载知识和算法，感谢MATLAB带给我的新思维，也许以后可能不会再用到但回想自己学习的过程从对被他的神秘所吸引到后来的喜欢再到学习其间也让自己体会到了一个完整的学习过程，也许这就是学习最终的结果得到的不一定是结果但方法肯定值得借鉴，回头只能看到自己的影子，我会继续努力的。

合集下载

matlab仿真及其在光学课程中的应用

matlab仿真及其在光学课程中的应用

matlab仿真及其在光学课程中的应用一、引言Matlab是一种用于科学计算和数据分析的软件，它具有强大的数学计算能力和易于编程的特点，在光学课程中有着广泛的应用。

本文将介绍Matlab仿真在光学课程中的应用，并提供详细的实例说明。

二、Matlab基础知识1. Matlab环境介绍Matlab环境包括命令窗口、编辑器窗口、工作区窗口、命令历史窗口和帮助窗口等。

其中，命令窗口是进行交互式计算和演示的主要界面，编辑器窗口可以编写程序代码并保存到磁盘上，工作区窗口显示当前变量值，命令历史窗口记录执行过的命令，帮助窗口提供了详细的Matlab函数库说明。

2. Matlab语法规则Matlab语言采用类似于C语言的语法规则，但也有自己独特的特点。

例如，Matlab中所有变量都是矩阵类型，并且支持矩阵运算；函数名和变量名不区分大小写；注释符号为%。

3. Matlab常用函数库Matlab提供了丰富的函数库来支持各种数学计算和数据处理任务，例如矩阵运算、信号处理、图像处理等。

常用的函数库包括：（1）基本数学函数库：abs、sin、cos、tan、exp等；（2）矩阵运算函数库：inv、det、eig等；（3）信号处理函数库：fft、ifft等；（4）图像处理函数库：imread、imshow等。

三、Matlab在光学课程中的应用1. 光学波动方程仿真光学波动方程是描述光波传播的基本方程，通过Matlab可以进行波动方程的仿真计算。

例如，可以模拟出一个平面波在通过一片介质后的折射和反射情况。

具体步骤如下：（1）定义平面波初始状态和介质折射率；（2）利用波动方程求解得到平面波在介质中传播后的场分布；（3）绘制出平面波在介质中传播后的场分布图。

2. 光线追迹仿真光线追迹是描述光线传播和成像的基本方法之一，在Matlab中可以进行光线追迹的仿真计算。

例如，可以模拟出一个凸透镜成像过程。

具体步骤如下：（1）定义凸透镜的曲率半径和折射率；（2）定义物体点的位置和大小；（3）利用光线追迹方法求解得到物体点成像后的位置和大小；（4）绘制出凸透镜成像后的图像。

《MATLAB在光学教学及实验中的应用研究》范文

《MATLAB在光学教学及实验中的应用研究》范文

《MATLAB在光学教学及实验中的应用研究》篇一一、引言光学作为物理学的重要分支，是研究光与物质相互作用的基本规律和现象的学科。

随着科技的进步，光学领域的应用日益广泛，对于光学的教学和实验也提出了更高的要求。

MATLAB作为一种强大的数学计算软件，具有强大的数据处理、图像分析和算法模拟等功能，广泛应用于光学教学及实验中。

本文旨在探讨MATLAB在光学教学及实验中的应用研究。

二、MATLAB在光学教学中的应用1. 光学理论知识教学在光学理论教学中，MATLAB可以用于辅助教师进行课堂教学，帮助学生更好地理解和掌握光学理论知识。

例如，利用MATLAB的绘图功能，可以直观地展示光的传播路径、干涉、衍射等现象，使学生更加深入地理解光学基本原理。

2. 虚拟光学实验虚拟光学实验是利用计算机技术模拟实际的光学实验过程，帮助学生了解实验原理、操作方法和注意事项。

通过MATLAB 编写虚拟实验程序，学生可以在计算机上完成光学实验，无需实际操作复杂的实验设备，提高了教学效率和安全性。

三、MATLAB在光学实验中的应用1. 数据处理与分析在光学实验中，需要收集大量的数据进行分析和处理。

MATLAB具有强大的数据处理和分析功能，可以快速、准确地处理实验数据，并生成直观的图表和结果。

这有助于学生更好地理解实验结果和规律，提高实验的准确性和可靠性。

2. 算法模拟与优化在光学实验中，经常需要使用各种算法来处理和分析数据。

MATLAB提供了丰富的算法库和编程工具，可以方便地实现各种算法的模拟和优化。

这有助于学生更好地掌握算法原理和实现方法，提高实验的科研水平。

四、MATLAB在光学教学及实验中的优势1. 直观性：MATLAB的绘图功能可以直观地展示光学现象和实验结果，有助于学生更好地理解和掌握光学知识。

2. 高效性：MATLAB具有强大的数据处理和分析功能，可以快速、准确地处理实验数据，提高教学和实验效率。

3. 灵活性：MATLAB提供了丰富的算法库和编程工具，可以方便地实现各种算法的模拟和优化，有助于学生更好地掌握算法原理和实现方法。

光学matlab

光学matlab

光学与MATLAB光学与MATLAB 的结合是现代光学研究和工程中的常见应用。

光学是研究光的行为和性质的学科，而MATLAB 是一个强大的数学计算和编程工具。

将两者结合起来，可以实现复杂的光学模拟、分析和设计。

以下是一些关于光学和MATLAB 结合的深入探讨：1.光波的数学描述：光波在空间中传播时，可以视为一个电场和磁场的波动。

在直角坐标系中，这可以用麦克斯韦方程组来描述。

MATLAB 中提供了用于解决这些方程的工具，如`pdepe` 或`fvm`。

使用这些工具，可以模拟光波在各种介质中的传播。

2.干涉和衍射：干涉是当两束或多束相干光波相遇时，它们的光程差会导致光强分布发生变化的现象。

衍射是光波绕过障碍物边缘时的传播行为。

MATLAB 的`optics` 工具箱提供了多种函数，可以模拟和分析干涉和衍射现象。

3.光学系统设计：光学系统设计涉及透镜、反射镜、棱镜等的光学性能的优化。

使用MATLAB 的`optics` 工具箱，可以模拟和分析这些系统的性能，并进行优化设计。

4.光谱分析：光谱分析涉及从光谱数据中提取信息，如物质成分、温度等。

MATLAB 中有专门用于光谱分析的工具箱，如`spectrum`，可以用于分析光谱数据。

5.图像处理：在光学中，图像处理是一个重要的分支，涉及对图像的增强、恢复和识别等操作。

MATLAB 的`image processing` 工具箱提供了各种算法，可以用于图像处理中的各种任务。

6.光子晶体和光子器件：光子晶体是具有周期性折射率变化的介质，可以控制光的传播。

光子器件是利用光子晶体和其他结构实现的特定功能的光学器件。

MATLAB 可以模拟和分析这些复杂系统的性能和行为。

7.光通信：光通信利用光波作为信息载体，通过光纤进行传输。

MATLAB 可以模拟和分析光通信系统中的各种效应，如色散、损耗和噪声等。

8.应用实例：假设我们需要模拟一个简单的干涉现象。

我们可以使用MATLAB 的`control` 工具箱中的`fftinterf` 函数来模拟干涉条纹的形成：首先，我们需要生成两个相干的正弦波：（1）% 定义参数（2）wavelength = 500e-9; % 波长(m)（3）angle = pi/4; % 入射角(rad)（4）k = 2*pi/wavelength; % 波数(1/m)（5）d = 1; % 双缝间距(m)（6）x0 = 0; % 双缝中心x 坐标(m)（7）y0 = 0; % 双缝中心y 坐标(m)（8）sigma = wavelength/(2*pi); % 单缝线宽(m)（9）L = 10; % 屏幕到双缝的距离(m)（10）x = -L:L; % x 坐标范围(m)（11）% 计算双缝的透过率函数（12）t1 = exp(-(x-x0).^2/(2*sigma^2)); % 单缝透过率函数(1/m^2)（13）t2 = exp(-(x-x0-d).^2/(2*sigma^2)); % 双缝透过率函数(1/m^2)（14）% 生成双缝透过率函数的时间序列（15）t = t1.*t2; % 双缝总透过率函数(1/m^2)（16）% 计算相干光的振幅和相位分布（17）E = t.*exp(1i*2*pi*k*(x.^2)/(2*(L^2))); % 双缝产生的电场分布(V/m)接下来，我们可以使用MATLAB 的`fftinterf` 函数来模拟干涉条纹的形成：（1）% 计算干涉条纹的强度分布（2）I = abs(fftshift(fft(E).*conj(fft(E)))); % 干涉条纹的强度分布(V^2/m^2)（3）% 显示干涉条纹的强度分布（4）imagesc(x, y, I);（5）axis square;（6）colorbar;（7）title('干涉条纹的强度分布');这只是一个简单的例子，实际上MATLAB 可以进行更复杂的模拟和分析，包括光的传输、光与物质的相互作用等。

Matlab技术在光学模拟中的应用

Matlab技术在光学模拟中的应用

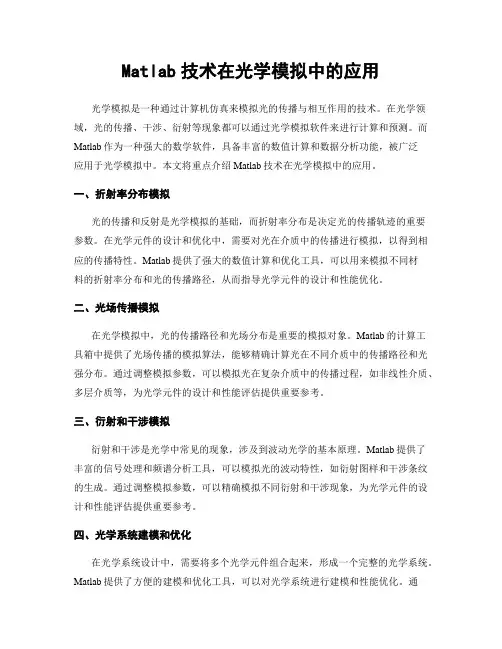

Matlab技术在光学模拟中的应用光学模拟是一种通过计算机仿真来模拟光的传播与相互作用的技术。
