(完整word版)混凝土碳化深度JGHNT07

非泵送
QJ0101a
2016-10-03
泵送
测区砼强度计算值 检测 角度 修正 后值 检测 测区砼 面修 换算强 正后 度 值 (Mpa)
率定值
日
第
页，共
页
混凝土强度试验检测记录表（回弹法）
试验室名称： 工程部位/用途 样品名称 试验依据 试验条件 主要仪器设备及编号 施工日期 2016-06-20 龄期（d） 实测回弹值 具体检测部 测点 位及示意图 1 测区 1 2 3 4 5 6 7 8 9 10 仪器参数及 回弹 检测环境 仪 备 注： 试验： 复核： 日期： 年 月 型 编 号 号 ZC3-A 温 度(℃) 结果计算 最小值（MPa） 平均值（MPa） 标准差（MPa） 构件强度推定值（MPa） 强度推定值（MPa） 判定结果 0.0 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 检测 检测 角度 面 1 105 JGJ/T23-2011 记录编号： 任务编号 样品编号 样品描述 试验日期 回弹仪JC-0**、碳化深度测定仪JC-0** 设计强度等级（MPa） 混凝土种类 碳化深度(mm) 2 3 平均 结果 值 值 测区 均值

5 氯离子侵蚀对碳化的影响
比较两图可以发现，经氯盐侵蚀后试样中初始的粗大孔隙均得以细化， 几乎不存在粗大孔隙结构。由左图（b）可以看到，未经氯盐侵蚀试 样的孔隙结构清晰可见，并且大多为连通孔隙，而在右图（b）中几 乎已经观察不到任何孔隙结构，与左图(b）相比其物质形态也发生了 很大变化。
环境因素
由上可知，混凝土经氯盐侵蚀后，混凝土的孔隙结构会得到细化，使混凝土更加 致密，阻碍CO2的进入，降低碳化速度。许晨等分析可能是由于氯盐的结晶体填 充了孔隙，也可能是由氯离子化学结合生成的复盐Friedel在孔隙中的沉积作用， 以及氯离子在C-S-H凝胶表面形成的化学吸附层所致。 虽然氯离子侵蚀能够降低碳化的速度，但是当氯离子侵蚀造成钢筋的锈蚀时，则 会加快碳化速度。
（降2低）而温增度大降，低0℃有达利到于最CO大2在值水0.3中3溶46解，。90C℃O以2在上水几中乎的为溶零解。度随温度
（3）温度降低有利于 CH在水中溶解。CH在 水中的溶解度随温度降 低而增大，0℃时达到 最大值0.18，随温度升 高而减小100℃时降到 最小值0.07。
环境因素
（4）温度升高，有利于CO2的扩散。 从前三条可以看出温度降低有利于增加增加反应物质浓度，有利于反应向正反应 方向进行。第四条则刚好相反。也正是因为这样的原因，故温度变化对混凝土碳 化的影响，各国学者看法不一。
混凝土碳化
小组成员：
目录
1 混凝土碳化的定义及机理 2 混凝土碳化的影响 3 混凝土碳化的影响因素 4 混凝土碳化的处理和预防措施 5 混凝土碳化的表征手段
混凝土碳化的定义
空气中的CO2扩散渗透进入到到混凝土孔溶液中,与可碳化物质发生 化学反应,使混凝土碱性程度降低的过程称为混凝土的碳化。
混凝土碳化机理

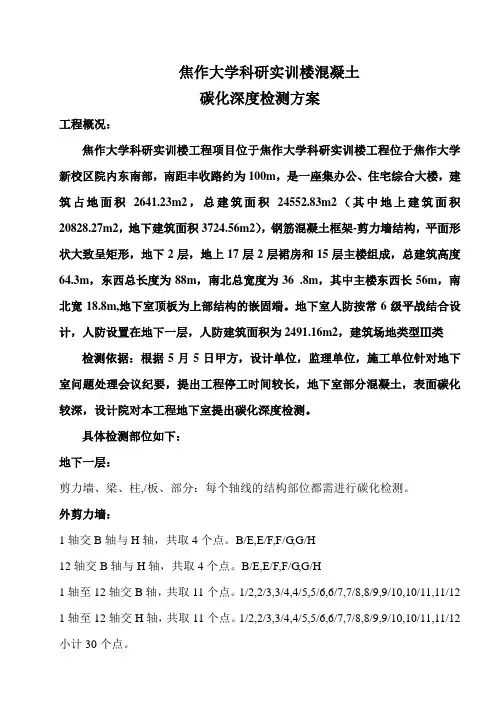

焦作大学科研实训楼混凝土碳化深度检测方案工程概况：焦作大学科研实训楼工程项目位于焦作大学科研实训楼工程位于焦作大学新校区院内东南部，南距丰收路约为100m，是一座集办公、住宅综合大楼，建筑占地面积2641.23m2，总建筑面积24552.83m2（其中地上建筑面积20828.27m2，地下建筑面积3724.56m2），钢筋混凝土框架-剪力墙结构，平面形状大致呈矩形，地下2层，地上17层2层裙房和15层主楼组成，总建筑高度64.3m，东西总长度为88m，南北总宽度为36 .8m，其中主楼东西长56m，南北宽18.8m,地下室顶板为上部结构的嵌固端。

地下室人防按常6级平战结合设计，人防设置在地下一层，人防建筑面积为2491.16m2，建筑场地类型Ⅲ类检测依据：根据5月5日甲方，设计单位，监理单位，施工单位针对地下室问题处理会议纪要，提出工程停工时间较长，地下室部分混凝土，表面碳化较深，设计院对本工程地下室提出碳化深度检测。

具体检测部位如下：地下一层：剪力墙、梁、柱,/板、部分：每个轴线的结构部位都需进行碳化检测。

外剪力墙：1轴交B轴与H轴，共取4个点。

B/E,E/F,F/G,G/H12轴交B轴与H轴，共取4个点。

B/E,E/F,F/G,G/H1轴至12轴交B轴，共取11个点。

1/2,2/3,3/4,4/5,5/6,6/7,7/8,8/9,9/10,10/11,11/12 1轴至12轴交H轴，共取11个点。

1/2,2/3,3/4,4/5,5/6,6/7,7/8,8/9,9/10,10/11,11/12 小计30个点。

内剪力墙：4至5轴交G轴、4至5轴交F轴、4轴交G轴与F轴、5轴交G轴与F轴,8至9轴交G轴、8至9轴交F轴、8轴交G轴与F轴、9轴交G轴与F轴,小计8个。

柱：1轴交B轴KZ5a，1轴交E轴KZ8，1轴交F轴KZ8，1轴交G轴KZ11，1轴交H轴KZ5，2轴交B轴KZ6，2轴交E轴KZ7a，2轴交F轴KZ7，2轴交G轴KZ9，2轴交H轴KZ10，3轴交B轴KZ6，3轴交E轴KZ12，3轴交F 轴KZ13，3轴交G轴KZ14，3轴交H轴KZ5a，4轴交B轴KZ5，4轴交C轴KZ3，4轴交D轴KZ15，5轴交A轴KZ5b，5轴交C轴KZ3，5轴交D轴KZ15a，6轴交A轴KZ1，6轴交C轴KZ2，6轴交D轴KZ16，6轴交F轴KZ17，6轴交G轴KZ18，7轴交A轴KZ1，7轴交C轴KZ2，7轴交D轴KZ16，7轴交F 轴KZ17，7轴交G轴KZ18，8轴交A轴KZ5b，8轴交C轴KZ3，8轴交D轴KZ15a，9轴交B轴KZ5，9轴交C轴KZ3，9轴交D轴KZ15，10轴交B轴KZ6，10轴交E轴KZ12，10轴交F轴KZ13，10轴交G轴KZ14，10轴交H 轴KZ5a，11轴交B轴KZ6，11轴交E轴KZ7a，11轴交F轴KZ7，11轴交G 轴KZ9，11轴交H轴KZ10，12轴交B轴KZ5a，12轴交E轴KZ8，12轴交F 轴KZ8，12轴交G轴KZ11，12轴交H轴KZ5。

浙江省地方计量技术规范JJF (浙) ××－201×碳化深度测定仪校准规范Calibration Specification For Carbonation Depth Measuring Instrument报批稿201×-××-××发布201×-××-××实施浙江省质量技术监督局发布碳化深度测定仪校准规范JJF (浙) ××-201×Calibration Specification ForCarbonation Depth Measuring Instrument归口单位：浙江省质量技术监督局主要起草单位：台州市计量技术研究院山东乐陵市回弹仪厂济南朗睿检测技术有限公司参加起草单位：台州市建设工程质量检测中心本规范委托台州市计量技术研究院负责解释本规范主要起草人：王超（台州市计量技术研究院）陈康（台州市计量技术研究院）黄元津（台州市计量技术研究院）徐欣（台州市计量技术研究院）王帅（山东乐陵市回弹仪厂）王磊（济南朗睿检测技术有限公司）参加起草人：陈传飞（台州市建设工程质量检测中心）郑博文（台州市计量技术研究院）李岳求（台州市计量技术研究院）目录引言 (II)1 范围 (1)2 引用文件 (1)3 概述 (1)4计量特性 (2)4.1 指针与标尺相互位置 (2)4.2标尺刻线宽度 (2)4.3 测量面的表面粗糙度 (2)4.4 测量面的平面度 (2)4.5 测量力 (2)4.6 零位误差 (3)4.7 重复性 (3)4.8 示值误差 (3)4.9 校对块 (3)4.10 漂移 (3)5校准条件 (3)5.1 环境条件 (3)5.2 校准用设备 (3)6校准项目和校准方法 (3)6.1 指针与标尺相互位置 (3)6.2 标尺刻线宽度 (4)6.3 测量面的表面粗糙度 (4)6.4 测量面的平面度 (4)6.5 测量力 (4)6.6 零位误差 (5)6.7 重复性 (5)6.8 示值误差 (5)6.9 校对块 (5)6.10 漂移 (6)7校准结果表达 (6)7.1 校准证书 (6)7.2校准结果的测量不确定度 (6)8 复校时间间隔 (6)附录A (7)附录B (9)引言JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列技术文件。

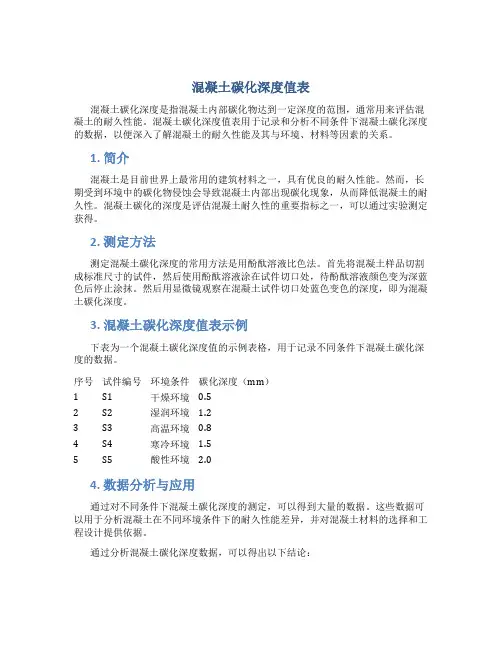

混凝土碳化深度值表混凝土碳化深度是指混凝土内部碳化物达到一定深度的范围，通常用来评估混凝土的耐久性能。

混凝土碳化深度值表用于记录和分析不同条件下混凝土碳化深度的数据，以便深入了解混凝土的耐久性能及其与环境、材料等因素的关系。

1. 简介混凝土是目前世界上最常用的建筑材料之一，具有优良的耐久性能。

然而，长期受到环境中的碳化物侵蚀会导致混凝土内部出现碳化现象，从而降低混凝土的耐久性。

混凝土碳化的深度是评估混凝土耐久性的重要指标之一，可以通过实验测定获得。

2. 测定方法测定混凝土碳化深度的常用方法是用酚酞溶液比色法。

首先将混凝土样品切割成标准尺寸的试件，然后使用酚酞溶液涂在试件切口处，待酚酞溶液颜色变为深蓝色后停止涂抹。

然后用显微镜观察在混凝土试件切口处蓝色变色的深度，即为混凝土碳化深度。

3. 混凝土碳化深度值表示例下表为一个混凝土碳化深度值的示例表格，用于记录不同条件下混凝土碳化深度的数据。

序号试件编号环境条件碳化深度（mm）1 S1 干燥环境0.52 S2 湿润环境 1.23 S3 高温环境0.84 S4 寒冷环境 1.55 S5 酸性环境 2.04. 数据分析与应用通过对不同条件下混凝土碳化深度的测定，可以得到大量的数据。

这些数据可以用于分析混凝土在不同环境条件下的耐久性能差异，并对混凝土材料的选择和工程设计提供依据。

通过分析混凝土碳化深度数据，可以得出以下结论：•碳化深度在湿润环境下较大，说明湿润条件下混凝土容易受到碳化侵蚀。

•酸性环境下的碳化深度最大，说明酸性环境对混凝土耐久性影响最为严重。

•高温环境对混凝土的碳化深度也有一定的影响，但相对较小。

这些结论可以为混凝土结构的设计和维护提供参考，例如在湿润环境下需要加强混凝土的防护措施，酸性环境下需要选择更耐腐蚀的材料等。

5. 结论混凝土碳化深度值表是记录和分析不同条件下混凝土碳化深度数据的有用工具。

通过测定混凝土的碳化深度并整理成表格形式，可以更好地了解混凝土的耐久性能及其与环境、材料等因素的关系。

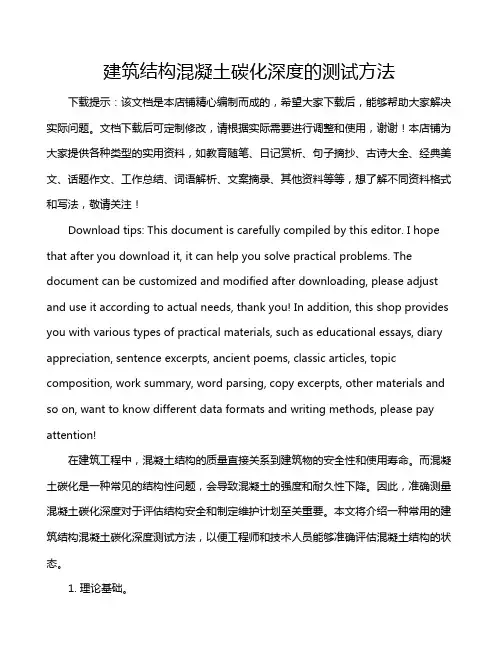

建筑结构混凝土碳化深度的测试方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在建筑工程中，混凝土结构的质量直接关系到建筑物的安全性和使用寿命。

混凝土碳化及处理方法2006-5-8一、混凝土碳化的原因硅酸盐水泥在参与混凝土拌合中，其主成分CaO水化作用后生成Ca(OH)2。

除少量溶于孔隙液中外，大部分以结晶状态存在，其PH值为12.5～13.5。

空气中的CO2气体不断透过混凝土中未完全充水的根毛细孔道，扩散到部分充水的毛细孔中，与Ca(OH)2进行中和反应。

生成CaCO3，沉积于毛细孔中。

反应后，毛细孔周围水泥石中的羟钙石补充溶解为Ca2+和OH-，反向扩散到孔隙液中，继续发生反应，直到孔隙液的PH值降为8.5～9.5时为止，此时即所谓“已碳化”，故混凝土碳化广义地称为“中性化”。

碳化后的混凝土质地疏松，强度降低。

二、影响混凝土碳化的因素⑴环境条件。

在空气湿度50%～75%的大气中，不密实的混凝土最容易碳化；在相对湿度低于25%或高于95%的空气中以及在水中的混凝土反而难以碳化。

在湿度相同时，风速越快、温度越高，碳化也越快。

碳化速度还与空气中CO2浓度的平方根成正比。

⑵水泥品种。

普通硅酸盐水泥比早强硅酸盐水泥碳化稍快；水泥中混合材掺量越大，碳化速度越快；掺用优质减水剂或加气剂，可使碳化减慢，尤其是加气减水剂，由于抗冻性提高，可以增强钢筋混凝土建筑物的耐久性。

⑶骨料种类。

在轻混凝土中，由于轻质骨料本身气泡多，透气性大，所以能通过骨料使混凝土碳化。

一般说来，轻混凝土比普通混凝土碳化快，需要掺用加气剂或减水剂来减缓碳化速度。

⑷水灰比。

水灰比小的混凝土由于水泥浆的组织密实，透气性小，碳化速度就慢。

⑸浇筑与养护质量。

混凝土浇筑时，如振捣不密实，以及养护方法不当、养护时间不足时，会造成混凝土内部毛细孔道粗大，使水、空气、侵蚀性化学物质进入混凝土内部，加速混凝土的碳化和钢筋腐蚀。

三、混凝土碳化的处理措施⑴碳化处理方法。

对碳化深度过大，钢筋锈蚀明显、危及结构安全的构件应拆除重建；对碳化深度较小并小于钢筋保护层厚度，碳化层比较坚硬的，可用优质涂料封闭；对碳化深度大于钢筋保护层厚度或碳化深度虽小但碳化层疏松剥落的，应凿除碳化层，粉刷高强砂浆或浇筑高强混凝土；对钢筋锈蚀严重的，应在修补前除锈，视情况和结构需要加补钢筋。

混凝土碳化深度与处理措施目录一、碳化作用机理 (2)二、影响商品混凝土碳化的因素 (2)三、商品混凝土碳化的预防措施 (5)四、混凝土碳化处理措施 (6)混凝土碳化的影响因素及其预防措施商品混凝土碳化是影响商品混凝土耐久性的一个重要因素。

本文对商品混凝土碳化的影响因素及其预防措施进行了总结。

从商品混凝土本身的密实度和碱性大小的角度考虑，商品混凝土的碳化受材料、环境和施工等因素的影响。

降低水灰比、优化配合比设计、加强养护和增加保护层厚度可以提高商品混凝土的抗碳化能力。

一、碳化作用机理空气中C02渗透到商品混凝土内，与其碱性物质发生化学反应生成碳酸盐和水，使商品混凝土碱度降低的过程称为商品混凝土碳化，也可称为中性化，其化学反应为：Ca(0H)2 + C02 = CaC03 + H20水泥在水化过程中生成大量的氢氧化钙，使商品混凝土空隙中充满了饱和 Ca(0H)2溶液，其碱性介质对钢筋有良好的保护作用，使钢筋表面生成难溶的Fe 203和Fe304称为钝化膜。

碳化本身对商品混凝土没有破坏作用，其主要危害是由于碳化会降低商品混凝土的碱度。

当碳化超过商品混凝土的保护层时，在水与空气同时存在的条件下，钢筋开始生锈。

钢筋锈蚀产生的体积膨胀将导致钢筋长度方向出现纵向裂缝，并使保护层脱落，进而使得构件的截面减小、承载能力降低，最终将使结构构件破损或者失效。

二、影响商品混凝土碳化的因素影响商品混凝土碳化最主要的因素是商品混凝土本身的密实度和碱性大小，即商品混凝土的渗透性及其Ca(0H)2含量。

影响商品混凝土碳化的因素主要分为三个方面：材料因素、环境因素和施工因素。

2.1材料因素材料因素包括水灰比、水泥品种与用量、掺合料、外加剂、骨料品种与级配、商品混凝土表面覆盖层等等，主要通过影响商品混凝土的碱度和密实性来影响商品混凝土的碳化速度。

2.1.1 水灰比水灰比是决定混凝土性能的重要参数，对混凝土碳化速度影响极大。

众所周知，水灰比基本上决定了混凝土的孔结构，水灰比越大，混凝土内部的孔隙率就越大。

受力状态: 压应力不超过0.7fc (fc为混凝土的抗压强度 时，压应力 为混凝土的抗压强度)时 受力状态 压应力不超过 对碳化起延缓作用；压应力超过 时会使碳化速度加快； 对碳化起延缓作用；压应力超过0.7fc时会使碳化速度加快；拉应力不 超过0.3 为混凝土的抗拉强度)时 应力作用不明显； 超过 ft (ft为混凝土的抗拉强度 时，应力作用不明显；当拉应力超 应力越大，碳化速率越快。 过0.3ft时，应力越大，碳化速率越快。
2.3 混凝土碳化深度检测与预测方法
1) 检测方法
X射线法 通过 射线衍射仪，直接测量出混凝土中不同深度处水泥 射线法: 通过X射线衍射仪 射线衍射仪， 射线法
石所含氢氧化钙与碳酸钙晶体的含量，判断出混凝土受碳化情况。 石所含氢氧化钙与碳酸钙晶体的含量，判断出混凝土受碳化情况。可同 氢氧化钙与碳酸钙晶体的含量 时测得完全碳化与部分碳化深度，适用于实验室精确测量。 时测得完全碳化与部分碳化深度，适用于实验室精确测量。 完全碳化与部分碳化深度 精确测量
各因素对混凝土碳化的影响
水灰比 水泥品种与用量 材 料 因 素 骨料粒径与级配 外加剂 养护方法与龄期 混凝土强度 施工质量 环 境 因 素 温、湿度 CO2浓度 表面覆盖层 受力状态 降低水灰比 硅酸盐水泥、 硅酸盐水泥、充足水泥用量 小粒径、 小粒径、级配良好 减水剂、 减水剂、引气剂 早期湿养， 早期湿养，延长养护时间 提高强度 充分振捣， 充分振捣，填充密实 中等湿度、 中等湿度、高温度 增加浓度 致密、 致密、足够厚 高应力作用 ＋＋ ＋＋ ＋ ＋ ＋＋ ＋ ＋＋ －－ －－ ＋ －－
式中： 一碳化深度 一碳化深度； 式中： x一碳化深度；
α一碳化速度系数； 一碳化速度系数； 一碳化速度系数

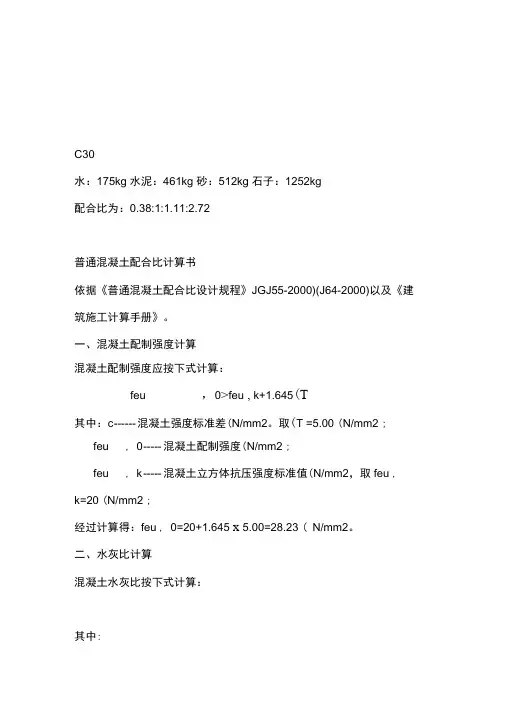

C30水：175kg 水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72普通混凝土配合比计算书依据《普通混凝土配合比设计规程》JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。

一、混凝土配制强度计算混凝土配制强度应按下式计算：feu ，0>feu , k+1.645(T其中：c ------ 混凝土强度标准差(N/mm2。

取(T =5.00 (N/mm2 ;feu , 0 ----- 混凝土配制强度(N/mm2 ;feu , k ----- 混凝土立方体抗压强度标准值(N/mm2，取feu , k=20 (N/mm2 ;经过计算得：feu , 0=20+1.645 x 5.00=28.23 ( N/mm2。

二、水灰比计算混凝土水灰比按下式计算：其中:（T a,c b --- 回归系数，由于粗骨料为碎石，根据规程查表取（T a=0.46，取（T b= 0.07 ;fee ——水泥28d抗压强度实测值，取48.00 （N/mm2 ;经过计算得：W/C=0.46X 48.00/ （28.23+0.46 X 0.07 X 48. 00）=0.74三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1干硬性和朔性混凝土用水量的确定：1）水灰比在0.40〜0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。

2. 流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm勺用水量为基础，按坍落度每增大20mn用水量增加5kg,计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：mw0 未掺外加剂时的混凝土的用水量（kg）；其中：mw—掺外加剂混凝土每立方米混凝土用水量（kg）;(3――外加剂的减水率，取(3 =500%3) 外加剂的减水率应经试验确定。

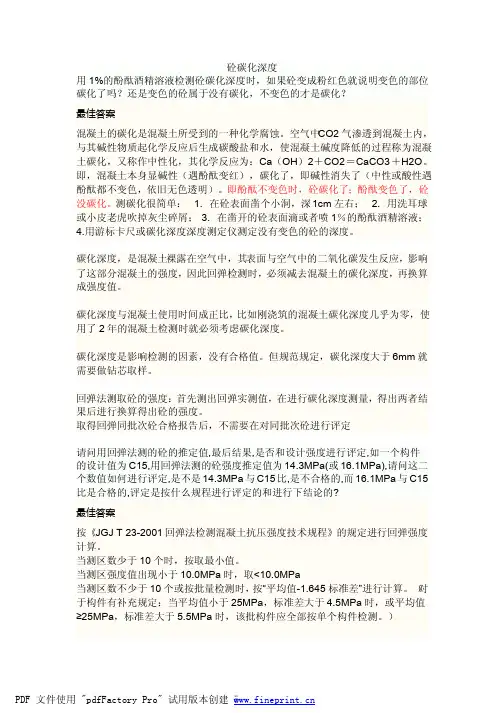

砼碳化深度用1%的酚酞酒精溶液检测砼碳化深度时，如果砼变成粉红色就说明变色的部位碳化了吗？还是变色的砼属于没有碳化，不变色的才是碳化？最佳答案混凝土的碳化是混凝土所受到的一种化学腐蚀。

空气中CO2气渗透到混凝土内，与其碱性物质起化学反应后生成碳酸盐和水，使混凝土碱度降低的过程称为混凝土碳化，又称作中性化，其化学反应为：Ca（OH）2＋CO2＝CaCO3＋H2O。

即，混凝土本身显碱性（遇酚酞变红），碳化了，即碱性消失了（中性或酸性遇酚酞都不变色，依旧无色透明）。

即酚酞不变色时，砼碳化了；酚酞变色了，砼没碳化。

测碳化很简单： 1.在砼表面凿个小洞，深1cm左右； 2.用洗耳球或小皮老虎吹掉灰尘碎屑； 3.在凿开的砼表面滴或者喷1％的酚酞酒精溶液；4.用游标卡尺或碳化深度深度测定仪测定没有变色的砼的深度。

碳化深度，是混凝土裸露在空气中，其表面与空气中的二氧化碳发生反应，影响了这部分混凝土的强度，因此回弹检测时，必须减去混凝土的碳化深度，再换算成强度值。

碳化深度与混凝土使用时间成正比，比如刚浇筑的混凝土碳化深度几乎为零，使用了2年的混凝土检测时就必须考虑碳化深度。

碳化深度是影响检测的因素，没有合格值。

但规范规定，碳化深度大于6mm就需要做钻芯取样。

回弹法测取砼的强度：首先测出回弹实测值，在进行碳化深度测量，得出两者结果后进行换算得出砼的强度。

取得回弹同批次砼合格报告后，不需要在对同批次砼进行评定请问用回弹法测的砼的推定值,最后结果,是否和设计强度进行评定,如一个构件的设计值为C15,用回弹法测的砼强度推定值为14.3MPa(或16.1MPa),请问这二个数值如何进行评定,是不是14.3MPa与C15比,是不合格的,而16.1MPa与C15比是合格的,评定是按什么规程进行评定的和进行下结论的?最佳答案按《JGJ T 23-2001回弹法检测混凝土抗压强度技术规程》的规定进行回弹强度计算。

当测区数少于10个时，按取最小值。

混凝土碳化深度尺校准方法
混凝土碳化深度测量尺一种混凝土碳化深度测量尺，尺身上有以mm为单位
的刻度，尺框套装于尺身，尺框上固定有游标，游标刻度与尺身刻度的对比
观测值精度为0.01mm，尺身的横截面呈长方形，其端头单侧收缩为有尖状顶
面的测头，该测头一侧边与尺身平直，在尺框邻接测头直边的一侧固接有一
量爪，该量爪的工作面与尺身垂直；本实用新型可以很准确地测量混凝土的
碳化深度，测量分度值小，量程大，操作简单，测量结果准确。

不仅可以用
于混凝土强度的检测，也可用于混凝土耐久性和腐蚀深度的检测。

一、校准方法
1、将仪器底座平放于校准块的平面上，刻度尺上的指针应制想读数“0”。

2、按动校准块的圆弧端，将校准块背面转到上面。

把仪器底座平放于校准
的上台阶平面，指针顶住下台阶平面，此时刻度尺上的指针应指向读数“8”。

二、主要特点
体积小、重量轻、使用简便、测试精度高。

三、主要技术指标
外形尺寸：96mmX44mmX14mm，
重量：150g，
测量深度：8mm，
分度值：0.25mm，
放大倍数：
电源标准：DC9V电池
标准配置：碳化深度仪、校对块、吸耳球、酚酞粉等精品资料欢迎下载。

混凝土防碳化施工方案目录1. 混凝土防碳化施工方案概述 (3)1.1 方案编制背景 (3)1.2 防碳化为混凝土结构物防护的重要措施 (4)1.3 混合料制备与新鲜混凝土特性保障 (5)1.3.1 原材料选择 (6)1.3.2 配合比设计 (7)1.3.3 拌合工艺控制 (8)1.4 施工工艺流程 (10)1.5 施工质量标准及检验方法 (11)2. 施工准备阶段 (12)2.1 方案解读与交底 (14)2.2 检测验收工序 (15)2.2.1 原材料验收 (16)2.2.2 机械设备、计量器具和工艺配套装备检查 (17)2.3 施工区划分与布局 (18)2.4 施工机具和辅助材料准备 (19)3. 混凝土防碳化施工技术要点 (20)3.1 混凝土最终组成和品质控制 (21)3.1.1 试拌和试压试验 (22)3.1.2 坍落度测试及混凝土流动性控制 (23)3.2 混凝土浇筑前的前期准备 (25)3.2.1 模板与模具的处理和方法 (26)3.2.2 混凝土浇筑区域清洁与贾难度维持 (27)3.3 混凝土浇筑与振捣 (28)3.3.1 浇筑操作技巧 (30)3.3.2 混凝土卸料、布料方法 (31)3.3.3 混凝土振捣机的应用与操作 (32)3.4 混凝土覆盖与保湿养护 (33)3.4.1 保湿膜的铺设方法 (34)3.4.2 喷雾器与洒水保养策略 (35)3.4.3 温度控制措施与成品保护 (36)4. 施工质量安全与工艺监控 (37)4.1 质量管理系统与实时监控 (38)4.2 施工过程中的行为安全规章 (40)4.3 环境友好施工措施 (41)4.3.1 施工现场垃圾处理 (42)4.3.2 对周围环境的保护和恢复 (44)5. 施工后检测与验收 (45)5.1 实体质量检测 (46)5.1.1 碳化深度测量 (47)5.1.2 抗压强度检测 (48)5.1.3 抗碳化性不易性评估 (49)5.2 交付标准与后续维护指导 (50)1. 混凝土防碳化施工方案概述随着建筑行业的不断发展，混凝土结构在工程中的应用越来越广泛。

混凝土碳化深度及对回弹影响精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-混凝土碳化深度及对回弹影响混凝土的碳化是混凝土所受到的一种化学腐蚀。

空气中ＣＯ２气渗透到混凝土内，与其碱性物质起化学反应后生成碳酸盐和水，使混凝土碱度降低的过程称为混凝土碳化，又称作中性化，其化学反应为：Ｃａ（ＯＨ）2＋ＣＯ2＝ＣａＣＯ3＋Ｈ2Ｏ。

水泥在水化过程中生成大量的氢氧化钙，使混凝土空隙中充满了饱和氢氧化钙溶液，其碱性介质对钢筋有良好的保护作用，使钢筋表面生成难溶的Ｆｅ2Ｏ3和Ｆｅ3Ｏ4，称为钝化膜（碱性氧化膜）。

碳化后使混凝土的碱度降低，当碳化超过混凝土的保护层时，在水与空气存在的条件下，就会使混凝土失去对钢筋的保护作用，钢筋开始生锈。

可见，混凝土碳化作用一般不会直接引起其性能的劣化，对于素混凝土，碳化还有提高混凝土耐久性的效果，但对于钢筋混凝土来说，碳化会使混凝土的碱度降低，同时，增加混凝土孔溶液中氢离子数量，因而会使混凝土对钢筋的保护作用减弱。

影响混凝土碳化速度的因素是多方面的。

首先影响较大的是水泥品种，因不同的水泥中所含硅酸钙和铝酸钙盐基性高低不同；其次，影响混凝土碳化主要还与周围介质中ＣＯ2的浓度高低及湿度大小有关，在干燥和饱和水条件下，碳化反应几乎终止，所以这是除水泥品种影响因素以外的一个非常重要的原因；再次，在渗透水经过的混凝土时，石灰的溶出速度还将决定于水中是否存在影响Ｃａ（ＯＨ）2溶解度的物质，如水中含有Ｎａ2ＳＯ4及少量Ｍｇ2＋时，石灰的溶解度就会增加，如水中含有Ｃａ（ＨＣＯ3）2的Ｍｇ（ＨＣＯ3）2对抵抗溶出侵蚀则十分有利。

因为它们在混凝土表面形成一种碳化保护层；另外，混凝土的渗透系数、透水量、混凝土的过度振捣、混凝土附近水的更新速度、水流速度、结构尺寸、水压力及养护方法与混凝土的碳化都有密切的关系。

混凝土碳化破坏的防治,对于混凝土的碳化破坏，我们在施工中总结出了一系列治理措施：一是，在施工中应根据建筑物所处的地理位置、周围环境，选择合适的水泥品种；对于水位变化区以及干湿交替作用的部位或较严寒地区选用抗硫酸盐普通水泥；冲刷部位宜选高强度水泥；二是，分析骨料的性质，如抗酸性骨料与水、水泥的作用对混凝土的碳化有一定的延缓作用；三是，要选好配合比，适量的外加剂，高质量的原材料，科学的搅拌和运输，及时的养护等各项严格的工艺手段，以减少渗流水量和其它有害物的侵蚀，以确保混凝土的密实性；另外，若建筑物地处环境恶劣的地区，宜采取环氧基液涂层保护效果较好，对建筑物地下部分在其周围设置保护层；用各种溶注液浸注混凝土，如：用溶化的沥青涂抹。

应该是“混凝土碳化作用”;是指碳酸气或含碳酸的水与混凝土中氢氧化钙作用生成碳酸钙的反应;正确地说;应是“碳酸化作用”;可是在国内已有通称“碳化作用”的习惯..碳化作用通常是指C02气体的作用;它不会直接引起混凝土性能的劣化;经过碳化的水泥混凝土;表面强度、硬度、密度还能有所提高.. 混凝土碳化作用的机理;即：碳化过程乃是外界环境中的C02通过混凝土表层的孔隙和毛细孔;不断地向内部扩散的过程..混凝土的碳化一定要有水分存在..若在毛细孔的孔壁上附着一层含有CaOH2的水膜;则碳化就从带水膜的毛细孔壁开始..当环境的相对湿度为50--60％时;碳化的反应最快;可是当孔隙全部为水分所充满时;也会妨碍CO 2的扩散.. CO2扩散的深度;通常用来作为评价混凝土抗碳化性能的技术参数;因为表面暴露在大气之中的混凝土;无论如何都免不了被碳化;只是碳化速度和抑制碳化进展的能力不同而已..碳化对混凝土的不利影响：混凝土碳化后强度硬度有所提高;但由于碳化一般均在结构表面;深度不大;故对整体结构强度影响不大..但是混凝土碳化后会产生体积收缩;当收缩应力超过混凝土表面抗拉强度时;会在表面产生裂缝..潮湿空气进入裂缝使裂缝处的混凝土碳化收缩;继而使裂缝向混凝土内部发展..当裂缝穿透混凝土保护层到达钢筋时;由于混凝土碱性降低;湿气锈蚀钢筋;锈蚀严重时会胀裂保护层;加速锈蚀进程;最终有可能影响结构安全..耐久性良好的混凝土应该具有一定的抗拉强度、良好的抗渗透性能及良好的体积稳定性..砼碳化指砼中的CaOH2与空气中CO2或水中溶的CO2或其它酸性物质反应变成CaCO3而失去碱性的过程..砼的碳化值指砼自表面的碳化深度..它是钢筋保层厚度的依据..当砼失去碱性环境;钢筋就易锈蚀膨胀并胀裂砼;最终削弱砼对钢筋的握裹力;导至钢筋砼构件的破坏..混凝土回弹与碳化深度综述：碳化深度过深会降低混凝土的碱性;影响结构的耐久度..碳化就是混凝土中的CaOH2和空气中的CO2反应生成CaCO3和水的过程..碳化深度主要与水灰比和周围环境有关..一般说来;水泥用量一定的时候;水灰比越大;碳化越快..当水灰比一定的时候;水泥用量越少;碳化越快..从碳化的定义我们可以看出如果水泥用量多的话;混凝土中的CaOH2就多碱性就越强;越不容易碳化..还有就是周围的环境;CO2的浓度及湿度..非常潮湿和非常干燥的时候;混凝土都不易碳化..太湿可以隔离CO2与CaOH2的反映;太干CO2无法结合到水生成H2CO3碳酸;混凝土也不会碳化..回弹检测混凝土强度是以混凝土的表面硬度来推断混凝土强度的.碳化会增大混凝土表面硬度;所以回弹判定其强度时需要检测碳化深度进行修正..一、混凝土碳化机理及原因1、混凝土碳化机理拌和混凝土时;硅酸盐水泥的主要成份CaO水化作用后生成CaOH2;它在水中的溶解度低;除少量溶于孔隙液中;使孔隙液成为饱和碱性溶液外;大部分以结晶状态存在;成为孔隙液保持高碱性的储备;它的PH值为12.5～13.5..空气中的CO2气体不断地透过混凝土中未完全充水的粗毛细孔道;气相扩散到混凝土中部分充水的毛细孔中;与其中的孔隙液所溶解的CaOH2进行中和反应..反应产物为CaCO3和H2O;CaCO3溶解度低;沉积于毛细孔中..该反应式为：CaOH2+CO2→CaCO3↓+H2O 反应后;毛细孔周围水泥石中的羟钙石补充溶解为Ca2+和OH-;反向扩散到孔隙液中;与继续扩散进来的CO2反应;一直到孔隙液的PH值降为8.5～9.0时;这层混凝土的毛细孔中才不再进行这种中和反应;此时即所谓“已碳化”..确切地说;碳化应称为碳酸盐化..另外;凡是能与CaOH2进行中和反应的一切酸性气体;如SO2、SO3、H2S以至于气相HCI等;均能进行上述中和反应;使混凝土碱度降低;故混凝土碳化应广义地称为“中性化”..混凝土表层碳化后;大气中的CO2继续沿混凝土中未完全充水的毛细孔道向混凝土深处气相扩散;更深入地进行碳化反应..2、混凝土碳化原因混凝土的主要成分有水泥、粗细骨料、水以及外加剂..水泥掺与混凝土的拌合中;水泥中主要成分是CaO;经水化作用后生成CaOH2 ;混凝土的碳化;是指混凝土中的CaOH2与空气中的CO2起化学反应;生成中性的碳酸盐CaCO3 ..未碳化的混凝土呈碱性;混凝土中钢筋保持钝化状态的最低临界碱度是PH值为11.5;碳化后的混凝土PH值为8.5～9.5..碳化使混凝土的碱度降低;同时;增加混凝土孔溶液中氢离子数量;使混凝土对钢筋的保护作用减弱..当碳化超过混凝土的保护层时;在水与空气存在的条件下;就会使混凝土失去对钢筋的保护作用;钢筋开始生锈..钢筋锈蚀后;锈蚀产生的体积比原来膨胀2~4倍;从而对周围混凝土产生膨胀应力;锈蚀越严重;铁锈越多;膨胀力越大;最后导致混凝土开裂形成顺筋裂缝..裂缝的产生使水和CO2得以顺利的进入混凝土内;从而又加速了碳化和钢筋的锈蚀..二、影响混凝土碳化的因素影响混凝土碳化的因素有环境因素、原材料因素、施工操作因素等..铜陵地区空气污染较重;空气中二氧化硫含量较多;酸雨也较多;是影响混凝土质量的主要原因;另外影响混凝土碳化的因素还有如下几点..1 、环境条件因为碳化是液相反应;十分干燥的混凝土即一直处于相对湿度低于25%空气中的混凝土很难碳化；在空气湿度50%～75%的大气中;不密实的混凝土最容易碳化；但在相对湿度95%的潮湿空气中或在水中的混凝土反而难以碳化;这是因为混凝土含水时透气性小;碳化慢；在湿度相同时;风速愈高、温度愈高;混凝土碳化也愈快；混凝土碳化速度与空气中CO2浓度的平方根成正比..2 、水泥品种一般说来;普通硅酸盐水泥要比早强硅酸盐水泥碳化稍快;掺混合材的水泥碳化速度更快;混合材掺量越大;碳化速度越快..掺用优质减水剂或加气剂;可以大大改善混凝土的和易性;减小水灰比;制成密实的混凝土;使碳化减慢..尤其是加气减水剂;由于抗冻性提高;可以大大改善钢筋混凝土建筑物的耐久性..3 、骨料种类混凝土中的骨料本身一般比较坚硬、密实;总的说来;天然砂、砾石、碎石比水泥浆的透气性小;因此混凝土的碳化主要通过水泥浆体进行..但是;在轻混凝土中;由于轻质骨料本身气泡多;透气性大;所以能通过骨料使混凝土碳化..一般说来;轻混凝土比普通混凝土碳化快;需要掺用加气剂或减水剂来减缓它的碳化速度..4 、水灰比混凝土的碳化速度与它的透气性有很密切的关系;混凝土的透气性越小;碳化进行越慢..水灰比小的混凝土由于水泥浆的组织密实;透气性小;因而碳化速度就慢..同理;单位水泥用量多的混凝土碳化较慢..5 、浇筑与养护质量密实的混凝土表层孔隙很小;易从潮湿的空气中吸取水分而充满水;故不易碳化；欠密实的混凝土表层中大孔隙内无水;CO2可以由气相扩散到充满水的毛细孔隙而完成碳化..所以越是密实的混凝土其抗碳化能力越高..混凝土浇筑与养护质量是影响混凝土密实性的一个重要因素..如果混凝土浇筑时不规范;特别是振捣不密实;以及养护方法不当、养护时间不足时;就会造成混凝土内部毛细孔道粗大;且大多相互连通;严重时会引起混凝土再现蜂窝、裂缝等缺陷;使水、空气、侵蚀性化学物质沿着粗大的毛细孔道或裂缝进入混凝土内部;从而加速混凝土的碳化和钢筋腐蚀..混凝土结构工程施工质量验收规范中规定：在混凝土试件强度评定不合格及结构实体检验中;可采用非破损或局部破损的检测方法;按国家现行有关标准的规定对结构构件中的混凝土强度进行推定..常用的有回弹法、超声回弹综合法、钻芯法、后装拔出法等;其中最常用的是回弹法..而回弹法中碳化深度对混凝土强度的推定值影响很大..碳化是一个缓慢发展的过程;在进行混凝土结构及构件强度的检验时;为取得比较准确的混凝土的实际强度;应在28d后尽早进行;即在未碳化或碳化程度很小时进行..三、混凝土碳化的防治1、在使用时合理选用水泥品种..对于水位变化区以及干湿交替作用的部位或较严寒地区选用抗硫酸盐普通水泥；对矿渣水泥和粉煤灰水泥要控制掺量;普通水泥掺粉煤灰;可以在水泥用量不变的情况下;再外掺粉煤灰取代部分砂子;或同时掺用粉煤灰的减水剂;即采用“双掺”的技术措施;这样可以提高混凝土的抗碳化能力..2、选好合适的配合比;适量的外加剂;控制细骨料、粉料用量..分析骨料的性质;如抗酸性骨料与水;水泥的作用对混凝土的碳化有一定的延缓作用..对于使用江砂的地方;砂的级配不合理;粉料较多;更应选择合适的配合比;控制水灰比..科学地搅拌和运输;及时地养护;以减少渗流水量和其它有害物的侵蚀;确保混凝土的密实性..混凝土的密实度也是保证工程质量的关键因素..3、碳化后的混凝土构件还可采用涂刷环氧基液的方法;对建筑物地下部分在其周围设置保护层；用各种溶注液浸注混凝土;如用溶化的沥青涂抹..对碳化深度较大的;可凿除混凝土松散部分;洗净进入的有害物质;将混凝土衔接面凿毛;用环氧砂浆或细石混凝土填补;最后以环氧基液做涂基保护..。
