下载文档原格式
工序号
19工序名称第 页
序号物料编号数量序号物料编号数量
No.
数量No.数量
1151521
62637374
8
48版本编 制
审 核批 准
设备、工具名称管制重点
浸漆后定子绕
名 称
名 称2、电机定子的烘干质量由品检人员检验：
定子绕组存放网盘1.将本工序所需的物料对照相应的物料编号清点一遍.
2.检查物件外观,确保无损坏,变形.不合格品标识分开放置.
工具名称
烘箱（烘炉）1、为确保人员、设备的安全，烘箱的调校、使用由经过培训的专业人员进行，操作人员要注意确保机器正常时，方可运行。
2、将浸漆后的定子绕组整齐的放在烘干箱内。
关好箱门，打开加热开关开始加温，注意送风系统要运行正常（否则要停机检查）。
3、将烘箱温度设定为110℃，烘烤时间根据定子大小设定： 系列定子为50分钟， 系列定子为55分钟， 系列定子为60分钟，当烘干时间到时后，机器会自动停止加热，并有蜂鸣器响起。
1、品检人员及时捡查烘干情况，确保干度情况合适，避免烘干不透、烘干过度对绕组寿命造成影响。
6、将定子绕组移出烘箱，放在指定的位置，待转下道工序。
注：电机定子的烘干标准：以转子绕组对铁芯的电容量达到基本稳定即可，以实际取样测试确定。

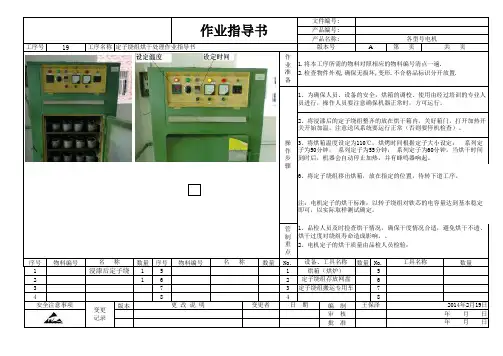

定子绕组搬运专用车2014年2月19日日 期王保泽定子绕组烘干处理作业指导书
作业指导书
操作步骤
作业准备
产品名称:各型号电机A
共 页
版本号
文件编号:产品编号:安全注意事项
变更记录
更 改 说 明变更者
年 月 日
年 月 日。
电机测试记录表格样本计划编号/Project NO.：电源/Power：负载/Load：日期/Date ：马达型号/Motor NO.：电压/Volt ：转向/Diretion：测试人/T ested by：电气性能/Performance Inspection Data 马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.马达编号Motor NO.检查项目/Inspective Item 规格/Specification 空载电流/No Load Current(A)空载转速/No Load Speed(rpm)负载电流/On LoadCurrent(A)负载转速/On Load Speed(rpm)堵转电流/Stall Current(A)堵转转矩/Stall Torque(mN.m)堵转时间/Stall Time（M）绝缘耐压试验/H-P Test EquipmentTest Times 1Test Times 2Test Times 3Test Times 4Test Times 5Test Times 6电压电流电压电流电压电流电压电流电压电流电压电流Voltage(V)Current(mA)Voltage(V)Current(mA)Voltage(V)Cur rent(mA)Voltage(V)Current(mA)Voltage(V)Current(mA)Voltage(V )Current(mA)备注：电机性能数据/general Information DataNO.:空载启动测试/Start Test at no Load备注Remarks马达编号Motor NO.。
标题：深度解析三相异步电机铭牌参数说明ye2一、引言三相异步电机是工业生产中最常用的电机之一，而ye2铭牌参数则是评估该电机性能的重要指标。
本文将从ye2铭牌参数的含义、作用、应用以及自身特点等方面进行深度解析，以便读者全面了解三相异步电机的ye2铭牌参数。
二、ye2铭牌参数的含义和作用ye2铭牌参数一般包括额定功率、额定电流、额定转速、额定电压、额定频率等内容，这些参数直接关系到电机的工作性能。
其中，额定功率代表电机的额定输出功率；额定电流为电机在额定电压下的工作电流；额定转速则是电机在额定工况下的转速。
而额定电压和额定频率则是电机运行所需的基本电气参数。
这些参数的作用在于准确描述电机的性能和工作条件，为用户选择、使用和维护提供了重要参考。
三、ye2铭牌参数的应用在实际应用中，ye2铭牌参数可以用于选择合适的电机型号。
用户可以通过对比电机的额定功率、额定电流、额定转速等参数，来确定电机是否适合自己的工作场合。
在电机运行过程中，ye2铭牌参数也是判断电机性能和工况是否正常的重要依据，对于电机的维护和保养也具有指导意义。
四、ye2铭牌参数的特点和说明对于ye2铭牌参数，需要注意的是其具有一定的特点和说明。
这些参数一般是在额定工况下得到的数据，实际工作中可能存在一定的偏差。
ye2铭牌参数还受到温度、湿度、电压波动等外界因素的影响，因此在实际应用中需要进行综合考虑。
ye2铭牌参数不仅应满足电机本身的要求，还需要考虑电机与外部设备的匹配性，这也是在选择和使用电机时需要注意的地方。
五、个人观点和理解对于ye2铭牌参数，我认为在选择和应用时需要充分理解其含义和作用，同时结合实际情况进行合理的调整。
ye2铭牌参数对于电机的性能和运行状态有着重要的指导意义，在实际维护中也需要重视这些参数的监测和记录，以确保电机的正常运行。
六、总结通过本文的阐述和分析，相信读者已经对ye2铭牌参数有了更深入的了解。
在后续的使用和应用中，希望读者能够根据本文提供的内容，更好地选择、使用和维护三相异步电机，以推动工业生产的发展。

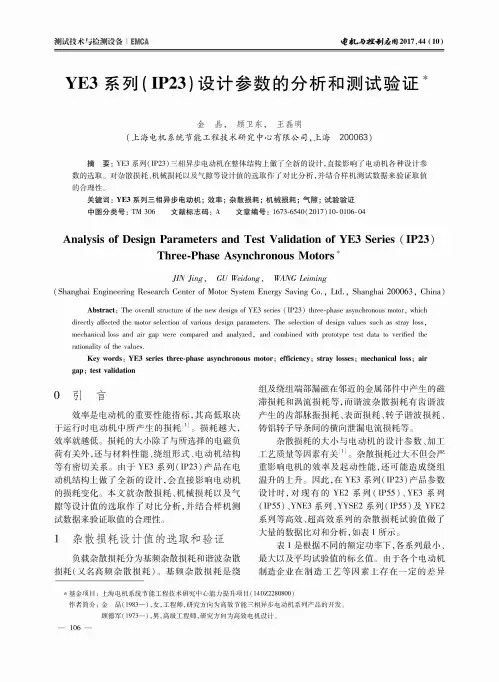

YE3系列（IP23)设计参数的分析和测试验证金晶，顾卫东，王磊明(上海电机系统节能工程技术研究中心有限公司，上海200063)摘要：Y E3系列（IP23)三相异步电动机在整体结构上做了全新的设计，直接影响了电动机各种设计参数的选取。
对杂散损耗、机械损耗以及气隙等设计值的选取作了对比分析，并结合样机测试数据来验证取值的合。
关键词#YE3系列三相异步电动机；效率；杂散损耗；机械损耗；气隙；试验验证中图分类号：T M306 文献标志码#A文章编号# 1673-6540(2017)10-0106-04Analysis of Desij^n Parameters and Test Validation of YE3 Series # IP23)Three-Phase Asynchronous Motors #JIN Jing，GU Weidong，WANG Leiming(Shanghai Engineering Research Center of Motor System Energy Saving C o.，Ltd.，Shanghai 200063，China) Abstract: The o v e r a l l s t r u c t u r e o f t he new design o f Y E3s e r i e s(IP23) three-phase asynchronous motord i re c t l y af f e c t e d t he motor s e l e c t i o n o f various design parameters. The s e l e c t i o n o f design values such a s s t r a y loss，mechanical l o s s and a i r gap were compared and analyzed，and combined with prototype t e s t data t o v e r i f i e d t h er a t i o n a l i t y o f the values.Key words: YE3 series three-phase asynchronous motor; efficiency; stray losses; mechanical loss; air gap ；test validation0引言C电动机的 能 ，其B取决电动机中所产生的损耗[1]。

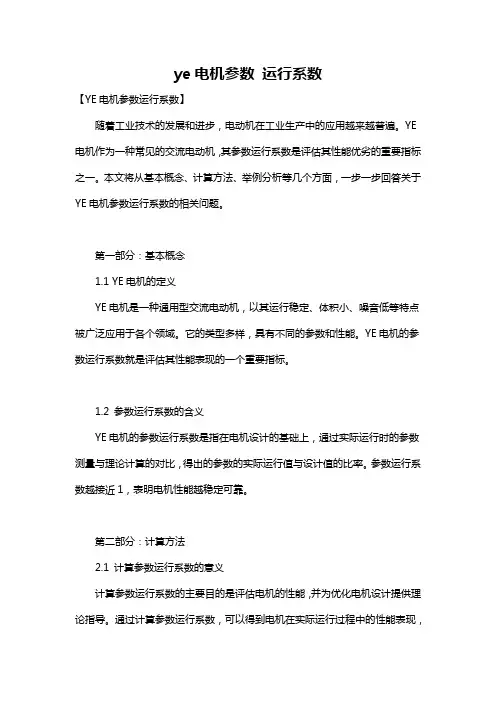

ye电机参数运行系数【YE电机参数运行系数】随着工业技术的发展和进步，电动机在工业生产中的应用越来越普遍。
YE 电机作为一种常见的交流电动机，其参数运行系数是评估其性能优劣的重要指标之一。
本文将从基本概念、计算方法、举例分析等几个方面，一步一步回答关于YE电机参数运行系数的相关问题。
第一部分：基本概念1.1 YE电机的定义YE电机是一种通用型交流电动机，以其运行稳定、体积小、噪音低等特点被广泛应用于各个领域。
它的类型多样，具有不同的参数和性能。
YE电机的参数运行系数就是评估其性能表现的一个重要指标。
1.2 参数运行系数的含义YE电机的参数运行系数是指在电机设计的基础上，通过实际运行时的参数测量与理论计算的对比，得出的参数的实际运行值与设计值的比率。
参数运行系数越接近1，表明电机性能越稳定可靠。
第二部分：计算方法2.1 计算参数运行系数的意义计算参数运行系数的主要目的是评估电机的性能，并为优化电机设计提供理论指导。
通过计算参数运行系数，可以得到电机在实际运行过程中的性能表现，从而指导电机的选型和使用。
2.2 计算参数运行系数的步骤（1）确定参数运行系数的指标根据不同的应用需求，确定参数运行系数的指标，例如效率、功率因数、电流等。
（2）采集实际运行数据在实际运行中，通过传感器等工具采集电机的运行数据，包括电压、电流、转速等。
（3）比较实际运行值与设计值将采集到的实际运行数据与电机设计时的理论计算值进行对比，得出参数的实际运行值与设计值的比率。
（4）计算参数运行系数根据上述对比结果，计算各个参数的运行系数，例如效率的运行系数=实际效率/设计效率。
第三部分：举例分析3.1 举例说明参数运行系数的应用利用参数运行系数来评估电机性能的好坏可以帮助我们选购适合的电机，例如在某工厂的生产线上使用YE电机，为了提高生产效率和降低能源消耗，我们需要根据实际使用情况来选择合适的电机。
3.2 分析比较不同电机的参数运行系数以效率为例，我们可以比较不同型号的YE电机的效率参数运行系数。

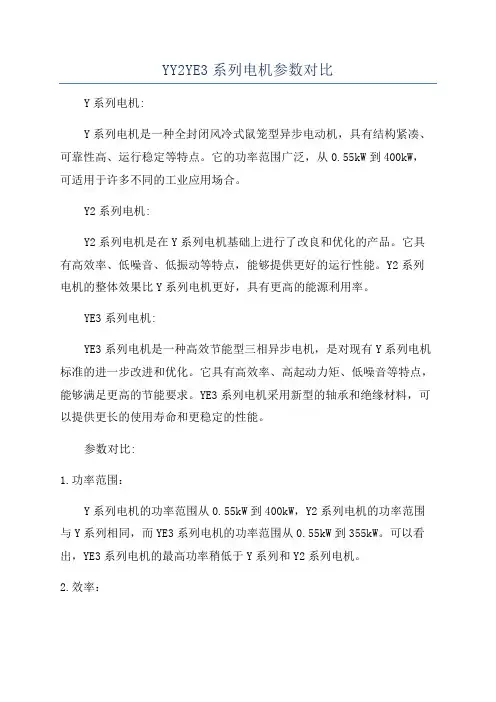

YY2YE3系列电机参数对比Y系列电机:Y系列电机是一种全封闭风冷式鼠笼型异步电动机，具有结构紧凑、可靠性高、运行稳定等特点。
它的功率范围广泛，从0.55kW到400kW，可适用于许多不同的工业应用场合。
Y2系列电机:Y2系列电机是在Y系列电机基础上进行了改良和优化的产品。
它具有高效率、低噪音、低振动等特点，能够提供更好的运行性能。
Y2系列电机的整体效果比Y系列电机更好，具有更高的能源利用率。
YE3系列电机:YE3系列电机是一种高效节能型三相异步电机，是对现有Y系列电机标准的进一步改进和优化。
它具有高效率、高起动力矩、低噪音等特点，能够满足更高的节能要求。
YE3系列电机采用新型的轴承和绝缘材料，可以提供更长的使用寿命和更稳定的性能。
参数对比:1.功率范围：Y系列电机的功率范围从0.55kW到400kW，Y2系列电机的功率范围与Y系列相同，而YE3系列电机的功率范围从0.55kW到355kW。
可以看出，YE3系列电机的最高功率稍低于Y系列和Y2系列电机。
2.效率：YE3系列电机的效率更高，通常可达到IE3（国际高效）效率水平，比Y系列和Y2系列电机更节能。
Y系列电机的效率一般是IE1（国际标准）水平，而Y2系列电机的效率介于IE2（更高效）和IE1之间。
3.噪音和振动：Y2系列电机相对于Y系列电机来说，具有更低的噪音和振动水平，是在设计上进行了改进以提高运行的平稳性和稳定性。
YE3系列电机在噪音和振动方面也有所改进，相对于Y系列电机来说，噪音和振动更低。
4.使用寿命：由于YE3系列电机采用了新型的轴承和绝缘材料，因此具有更长的使用寿命。
相比之下，Y2系列和Y系列电机的使用寿命较短。
总的来说，YE3系列电机相对于Y系列电机和Y2系列电机来说，在效率、噪音和振动、使用寿命等方面都有所改进和优化。
如果考虑到能源节约和环保的需求，YE3系列电机是更佳的选择。
然而，根据具体的应用需求和预算限制，Y系列电机和Y2系列电机也可以是合适的选择。
Y系列，Y2系列电动机主要参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。
Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V，额定频率为50Hz。
功率3kW 及以下为Y接法；其它功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

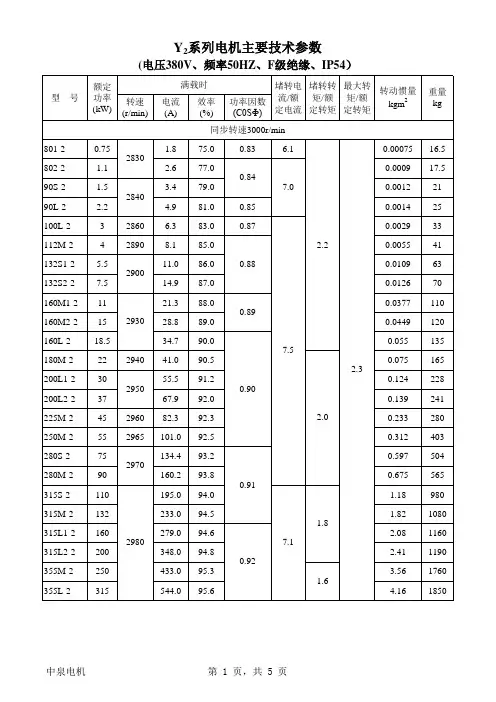

Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。
该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。
Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。
采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。
Y2系列电动机额定电压为380V，额定频率为50Hz。
功率3kwt以下为Y接法，其他功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

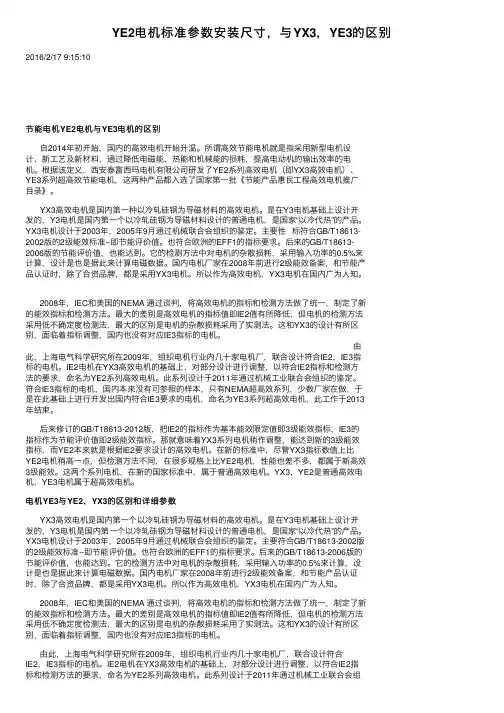

YE2电机标准参数安装尺⼨，与YX3，YE3的区别2016/2/17 9:15:10节能电机YE2电机与YE3电机的区别⾃2014年初开始，国内的⾼效电机开始升温。
所谓⾼效节能电机就是指采⽤新型电机设计、新⼯艺及新材料，通过降低电磁能、热能和机械能的损耗，提⾼电动机的输出效率的电机。
根据该定义，西安泰富西玛电机有限公司研发了YE2系列⾼效电机（即YX3⾼效电机）、YE3系列超⾼效节能电机，这两种产品都⼊选了国家第⼀批《节能产品惠民⼯程⾼效电机推⼴⽬录》。
YX3⾼效电机是国内第⼀种以冷轧硅钢为导磁材料的⾼效电机。
是在Y3电机基础上设计开发的，Y3电机是国内第⼀个以冷轧硅钢为导磁材料设计的普通电机，是国家“以冷代热”的产品。
YX3电机设计于2003年，2005年9⽉通过机械联合会组织的鉴定。
主要性标符合GB/T18613-2002版的2级能效标准--即节能评价值。
也符合欧洲的EFF1的指标要求。
后来的GB/T18613-2006版的节能评价值，也能达到。
它的检测⽅法中对电机的杂散损耗，采⽤输⼊功率的0.5%来计算，设计是也是据此来计算电磁数据。
国内电机⼚家在2008年前进⾏2级能效备案，和节能产品认证时，除了合资品牌，都是采⽤YX3电机。
所以作为⾼效电机，YX3电机在国内⼴为⼈知。
2008年，IEC和美国的NEMA 通过谈判，将⾼效电机的指标和检测⽅法做了统⼀，制定了新的能效指标和检测⽅法。
最⼤的差别是⾼效电机的指标值即IE2值有所降低，但电机的检测⽅法采⽤低不确定度检测法，最⼤的区别是电机的杂散损耗采⽤了实测法。
这和YX3的设计有所区别，⾯临着指标调整，国内也没有对应IE3指标的电机。
由此，上海电⽓科学研究所在2009年，组织电机⾏业内⼏⼗家电机⼚，联合设计符合IE2，IE3指标的电机。
IE2电机在YX3⾼效电机的基础上，对部分设计进⾏调整，以符合IE2指标和检测⽅法的要求，命名为YE2系列⾼效电机。

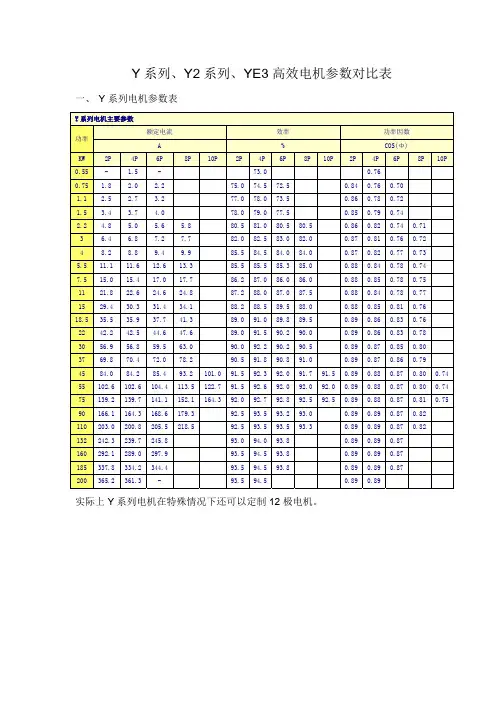

Y系列、Y2系列、YE3高效电机参数对比表一、 Y系列电机参数表Y系列电机主要参数额定电流 效率 功率因数功率A % COS(Φ)KW 2P 4P 6P 8P 10P 2P 4P6P 8P10P 2P 4P 6P 8P10P 0.55 - 1.5 - 73.0 0.760.75 1.8 2.0 2.2 75.0 74.5 72.5 0.84 0.76 0.701.12.5 2.73.2 77.0 78.0 73.5 0.86 0.78 0.721.5 3.4 3.7 4.0 78.0 79.0 77.5 0.85 0.79 0.742.2 4.8 5.0 5.6 5.8 80.5 81.0 80.5 80.5 0.86 0.82 0.74 0.713 6.4 6.8 7.2 7.7 82.0 82.5 83.0 82.0 0.87 0.81 0.76 0.724 8.2 8.8 9.4 9.9 85.5 84.5 84.0 84.0 0.87 0.82 0.77 0.735.5 11.1 11.6 12.6 13.3 85.5 85.5 85.3 85.0 0.88 0.84 0.78 0.747.5 15.0 15.4 17.0 17.7 86.2 87.0 86.0 86.0 0.88 0.85 0.78 0.7511 21.8 22.6 24.6 24.8 87.2 88.0 87.0 87.5 0.88 0.84 0.78 0.7715 29.4 30.3 31.4 34.1 88.2 88.5 89.5 88.0 0.88 0.85 0.81 0.7618.5 35.5 35.9 37.7 41.3 89.0 91.0 89.8 89.5 0.89 0.86 0.83 0.7622 42.2 42.5 44.6 47.6 89.0 91.5 90.2 90.0 0.89 0.86 0.83 0.7830 56.9 56.8 59.5 63.0 90.0 92.2 90.2 90.5 0.89 0.87 0.85 0.8037 69.8 70.4 72.0 78.2 90.5 91.8 90.8 91.0 0.89 0.87 0.86 0.7945 84.0 84.2 85.4 93.2 101.0 91.5 92.3 92.0 91.7 91.5 0.89 0.88 0.87 0.80 0.74 55 102.6 102.6 104.4 113.5 122.7 91.5 92.6 92.0 92.0 92.0 0.89 0.88 0.87 0.80 0.74 75 139.2 139.7 141.1 152.1 164.3 92.0 92.7 92.8 92.5 92.5 0.89 0.88 0.87 0.81 0.75 90 166.1 164.3 168.6 179.3 92.5 93.5 93.2 93.0 0.89 0.89 0.87 0.82110 203.0 200.8 205.5 218.5 92.5 93.5 93.5 93.3 0.89 0.89 0.87 0.82132 242.3 239.7 245.8 93.0 94.0 93.8 0.89 0.89 0.87160 292.1 289.0 297.9 93.5 94.5 93.8 0.89 0.89 0.87185 337.8 334.2 344.4 93.5 94.5 93.8 0.89 0.89 0.87200 365.2 361.3 - 93.5 94.5 0.89 0.89实际上Y系列电机在特殊情况下还可以定制12极电机。
YE2系列三相异步电动机YE2 Series Three-phase Asynchronous Motors使用说明书Instruction for Use生产商：***股份有限公司Manufacturer: ***CO.,LTD地址：***开发区Address: ***Hunan电话(Phone)：0***传真(Fax)：0***概述Brief IntroductionYE2系列三相异步电动机是在原Y系列电动机基础上更新设计的一般用途笼式全封闭自扇冷式三相异步电动机。
