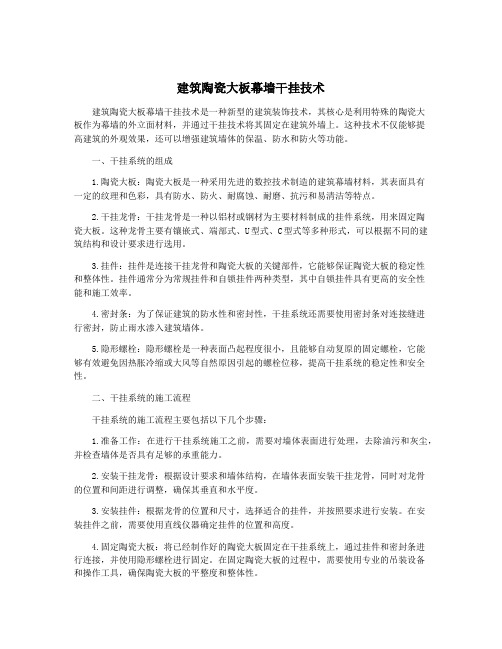

建筑陶瓷大板幕墙干挂技术建筑陶瓷大板幕墙干挂技术是一种新型的建筑装饰技术，其核心是利用特殊的陶瓷大板作为幕墙的外立面材料，并通过干挂技术将其固定在建筑外墙上。
这种技术不仅能够提高建筑的外观效果，还可以增强建筑墙体的保温、防水和防火等功能。
一、干挂系统的组成1.陶瓷大板：陶瓷大板是一种采用先进的数控技术制造的建筑幕墙材料，其表面具有一定的纹理和色彩，具有防水、防火、耐腐蚀、耐磨、抗污和易清洁等特点。
2.干挂龙骨：干挂龙骨是一种以铝材或钢材为主要材料制成的挂件系统，用来固定陶瓷大板。
这种龙骨主要有镶嵌式、端部式、U型式、C型式等多种形式，可以根据不同的建筑结构和设计要求进行选用。
3.挂件：挂件是连接干挂龙骨和陶瓷大板的关键部件，它能够保证陶瓷大板的稳定性和整体性。
挂件通常分为常规挂件和自锁挂件两种类型，其中自锁挂件具有更高的安全性能和施工效率。
4.密封条：为了保证建筑的防水性和密封性，干挂系统还需要使用密封条对连接缝进行密封，防止雨水渗入建筑墙体。
5.隐形螺栓：隐形螺栓是一种表面凸起程度很小，且能够自动复原的固定螺栓，它能够有效避免因热胀冷缩或大风等自然原因引起的螺栓位移，提高干挂系统的稳定性和安全性。
二、干挂系统的施工流程干挂系统的施工流程主要包括以下几个步骤：1.准备工作：在进行干挂系统施工之前，需要对墙体表面进行处理，去除油污和灰尘，并检查墙体是否具有足够的承重能力。
2.安装干挂龙骨：根据设计要求和墙体结构，在墙体表面安装干挂龙骨，同时对龙骨的位置和间距进行调整，确保其垂直和水平度。
3.安装挂件：根据龙骨的位置和尺寸，选择适合的挂件，并按照要求进行安装。
在安装挂件之前，需要使用直线仪器确定挂件的位置和高度。
4.固定陶瓷大板：将已经制作好的陶瓷大板固定在干挂系统上，通过挂件和密封条进行连接，并使用隐形螺栓进行固定。
在固定陶瓷大板的过程中，需要使用专业的吊装设备和操作工具，确保陶瓷大板的平整度和整体性。
建筑陶瓷大板幕墙干挂技术
建筑陶瓷大板幕墙干挂技术是一种创新的外墙装饰技术，使用陶瓷大板作为外墙装饰
材料，并通过干挂技术将其安装在建筑物的墙面上。
这种技术不仅具有出色的装饰效果，
还具有防火、耐候、耐腐蚀等优点，因此在现代建筑中得到了广泛应用。
这种技术还具有防火性能优越的优点。
陶瓷材料是无机非金属材料，具有优异的耐高
温性能，不易燃烧，不会产生有害气体。
建筑陶瓷大板幕墙干挂技术能够提供较好的防火
保护，提高建筑物的整体安全性。
建筑陶瓷大板幕墙干挂技术还具有良好的耐候性和耐腐蚀性。
陶瓷材料具有优秀的耐
候性能，能够承受极端气候条件和紫外线的照射，不易褪色和老化。
陶瓷材料还具有优异
的耐腐蚀性，能够有效抵抗酸碱性环境和化学物质的侵蚀，保持长久的美观和使用寿命。
在实际应用中，建筑陶瓷大板幕墙干挂技术还能够提供较好的保温、隔音和节能效果。
陶瓷材料具有较低的热传导系数，能够起到保温隔热的作用。
由于干挂技术采用的是空气
间隙安装方式，可以有效隔断外界声音的传递，提供良好的隔音效果。
干挂技术还能够在
墙体与大板之间形成空气对流层，起到一定的隔热效果，从而节约能源。
建筑陶瓷大板幕墙干挂技术具有出色的装饰效果，以及防火、耐候、耐腐蚀、保温隔热、隔音节能等多重优点。
在现代建筑中的应用前景广阔，能够提升建筑物的整体品质和
使用价值。
陶土板幕墙施工技术及应用分析摘要：幕墙在现代化设计中得到设计师喜爱，在建筑的整体建设中具有重要作用，特别是当前建筑业飞速发展，人们生活水平不断提高，应用幕墙的项目越来越多，在众多的幕墙结构中，陶土板幕墙具有非常好的效果。
本文主要对陶土板幕墙施工技术以及应用进行分析。
关键词：陶土板；幕墙；施工技术；应用引言随着社会经济的发展和人们审美意识的提高，人们对建筑的要求越来越高，建筑外墙装饰不仅要满足基本的装饰功能，而且还要具有天然环保、节能降噪、且有具有文艺气息。
陶土板就是这样一种装饰材料。
陶土板作为一种新型的幕墙材料，近年来受到建筑行业的青睐，在国内外发展迅速。
但是由于国内大多数建筑幕墙施工都是按照石材幕墙的技术规范和标准进行施工，作为一种新型的建筑材料，国家还没有对陶土板制定专门的行业规范标准，因此在施工中经常出现类似石材幕墙出现的质量问题。
因此，加强陶土板外墙装饰的设计与施工，对提高陶土板幕墙施工质量具有重要意义。
1．陶土板特点陶土板是以天然陶土作为原料，它不添加任何成分，经过高温设备挤压成型，并经过烘干、1200～1500 摄氏度高温窑制等工序制作而成，是一种绿色环保、无辐射、无污染、色泽温和的建筑产品。
陶土板幕墙最早起源于德国，是德国的工程师发明了幕墙陶土板，随后成立了一个专门生产陶土板的工场，并于 1985 年在德国慕尼黑建设第一个陶土板的幕墙工程。
我国陶土幕墙起步的时间比较晚，在相当一段时间完全依赖进口，所以造成陶土幕墙的施工成本很高，且安装技术服务不到位，因此没有在中国大面积推广。
直到进入 21 世纪，我国才开始自主研发、生产陶土板。
陶土板的优势有以下几点：第一，陶土板烧制依然保持天然陶土的颜色，色泽鲜艳自然、不褪色，具有浓厚的人文气息，赋予了幕墙艺术特性。
第二，陶土板幕墙与石材幕墙、玻璃幕墙和金属幕墙等可以有效地结合，陶土板幕墙在窗口的收口处既可以用陶土板收口，也可以用铝合金等金属材料进行收口，不会影响陶土板的外观效果。
浅析陶板幕墙项目应用实例摘要：目前市面上有很多以陶板为外立面主题材料的建筑物，其涵盖各类艺术工作室、餐饮、商务酒店会所、休闲剧场、博物馆、学校、银行、百货商场等大量型建筑物，周边环境体现出传统陶瓷与现代艺术的结合美感。
本幕墙项目大量采用了陶板、陶砖、陶棍、陶百叶等多种陶板幕墙系统，不同色彩、不同造型的各种搭配，形成了一道靓丽的风景线。
关键词：幕墙；干挂陶板；陶砖；陶百叶；陶棍；施工技术一、前言陶板幕墙是建筑幕墙中较有新型一种幕墙形式，结合城市特色与建筑物造型，将自身庄重大气、色彩多变，富含强烈艺术气息的感觉体现淋漓尽致。
目前市面上有很多以陶板为外立面主题材料的建筑物，其涵盖各类艺术工作室、餐饮、商务酒店会所、休闲剧场、博物馆、学校、银行、百货商场等大量型建筑物，周边环境体现出传统陶瓷与现代艺术的结合美感。
本幕墙项目大量采用了陶板、陶砖、陶棍、陶百叶等多种陶板幕墙系统，不同色彩、不同造型的各种搭配，形成了一道靓丽的风景线。
二、工程概况陶溪川三期幕墙项目位于景德镇市珠山区，项目分为专家公寓、智造工坊、电影院、博物馆等多个单体建筑，施工单位为中建八局装饰工程有限公司。
总建筑面积174452㎡。
建筑物最大高度为24.75m，陶幕墙系统为干挂式陶板幕墙（3000㎡）、干挂式陶砖幕墙（4000㎡）、异形陶百叶幕墙（6000㎡）、干挂式陶棍格栅幕墙（8000㎡），根据系统部位分为开放式和封闭式两种做法。
三、陶制品幕墙系统分析（1）干挂式陶板幕墙，位于专家公寓单体一层二层四个立面，由180个720*150mm的矩形柱组成，每个柱高度为10.24m。
结构构造为从一层底部与二层梁部位做生根支点，采用圆钢作为连接件与矩管龙骨连接，面板与龙骨之间采用挂件连接。
下部埋件采用300*200*10mm厚板式预埋件，上部埋件采用350*53*165mm槽式埋件及M16*60配套螺栓，竖向龙骨采用120*80*5mm钢方管表面氟碳喷涂，横向龙骨采用50*50*5mm角钢表面氟碳喷涂，与结构连接形式：φ60*6圆管连接件与预埋件可靠焊接，竖向龙骨与圆管连接件通过10mm厚钢板焊接，表面氟碳喷涂处理。
陶土板幕墙施工方案和技术措施一、概述陶土板幕墙是广泛应用的一种幕墙类型，同步具有良好的装饰和隔热性能。
其主要由铝合金型材和陶土板两部分组成。
铝合金型材作为承重结构，将陶土板固定在上面。
陶土板具有很好的装饰效果和隔热性能，可有效减少室内与室外的温差差异，降低能耗。
二、施工方案1. 前期准备1）确定施工单位及施工负责人，明确质量、安全、进度等管理及责任制度。
2）施工前应进行现场勘测，评估地形、环境、周边设施情况等。
3）安全措施：在施工前，制定好应急预案并教育所有参与施工人员。
为天气突变和安全事故应急情况做好充分的准备。
2. 材料和设备1）材料：铝合金型材、陶土板、玻璃胶、密封胶、铆钉、不锈钢膨胀螺栓等。
2）设备：吊篮、脚手架等。
3. 施工方法1）预制基座。
首先要根据设计要求制作预制基座，选用寿命长、防腐耐腐材料，保证基座牢固、平整、光滑。
不要将基座制作在高于室内楼层的水泥柱上。
2）安装铝合金型材。
铝合金型材应安装在预制基座之上，按设计要求选择型材和安装位置。
在安装时应采用多种紧固方式，避免型材变形和开裂。
3）安装陶土板。
陶土板是幕墙的重要组成部分，应选择质量良好、表面平整的产品。
在安装陶土板时，要注意板与板之间的直缝和横缝的处理，确保缝隙处的合理处理。
另外，在固定板材时要使用不锈钢膨胀螺栓，夯板固定要均匀力度，保证陶土板表面平整。
4）密封胶的处理。
密封胶是保证幕墙良好密封性的重要部分，所选择的胶要满足建筑材料标准，质量过硬。
在密封时，必须把握好胶形、厚度和缝隙作用，保证密封效果的完好。
5）玻璃胶的处理。
玻璃胶是铝合金型材和玻璃、陶土板之间的填缝材料。
在施工中，应采用多种方式提高玻璃胶的粘合能力，使其可靠耐用。
6）其他规范要求。
即保持工地清洁整洁，防止建筑杂物脏污陶板表面。
7）验收。
在全部施工结束后，由业主或监理进行验收。
验收内容包括：检查幕墙的缝隙是否平直光滑；是否有漏水现象；陶土板表面是否有损坏；玻璃胶和密封胶浸入深度是否达到标准等。
开放式陶板（陶管）幕墙施工工法一、前言随着陶管技术的不断改进，开放式陶板（陶管）幕墙施工工法在建筑工程中得到了广泛的应用。
这种工法以其出色的防水性能、强大的承载能力、优良的隔热性能、美观的外观效果等优点，成为现代建筑幕墙的主流之一。
本文将为大家详细介绍开放式陶板（陶管）幕墙施工工法的特点、施工工艺、质量控制、安全措施等内容，以期为广大建筑工程师提供实用参考。
二、工法特点1.防水性能强：开放式陶板（陶管）幕墙工法的特殊结构设计，使其具有出色的防水性能。
陶板之间的嵌缝处采用特殊的密封材料进行处理，保证水密性。
2.强大的承载能力：开放式陶板（陶管）幕墙为静力蓄能式幕墙，具有高强度、高刚度、高稳定性的特点。
所采用的陶板和陶管经过特殊处理后，具有很强的强度和承载能力，比传统幕墙更能承担荷载。
3.优良的隔热性能：陶板和陶管可以有效地阻隔阳光照射，使得室内温度得到很好的控制，避免了直射阳光照射导致的空调负荷增加和能源浪费，从而节约能源。
4.美观的外观效果：开放式陶板（陶管）幕墙的外观造型美观，可以给人留下深刻的印象。
其特殊的设计和采用的颜色和质地，可以与建筑本身的风格相得益彰，增强了建筑的美感。
三、适应范围开放式陶板（陶管）幕墙工法适用于高层住宅、商业中心、酒店、文化场馆等建筑物。
特别适用于多雨、多风、多尘的地区，因为其材料性能具有耐腐蚀、耐气候变化的特点。
四、工艺原理开放式陶板（陶管）幕墙施工工法是以钢结构为基础，使用陶板和陶管覆盖钢结构。
其基本施工原理是：首先进行钢结构的加固，再进行陶板和陶管的安装。
施工前需要先进行钢结构的预埋件处理、基础、水平控制。
在实际工程中，该工法采取了如下技术措施：1.采用钢结构加固技术，保证承载力；2.在外挂系统上加装结构框架，使整个幕墙体系更加稳固；3.采用密封胶和特殊的密封垫来保证幕墙的防水性能；4.采用防晒、隔热、降噪等材料来提高幕墙的隔热性能；5.在施工过程中进行严格的质量控制，从而保证施工质量的稳定和可靠性。
陶土板在建筑幕墙中的应用摘要：本文从陶土板的自身特点入手，对这种新型材料进行了介绍，重点对其自身的物理性能、使用功能、以及与其他材料的不同之处，施工方法进行了论述，并重点讨论了在建筑幕墙中的应用，指出此种材料的优越性，及在建筑幕墙中使用的先进性和未来的使用广泛性，为后续工程的施工能够起到指导作用。
关键词：干挂陶土板；建筑幕墙；施工方法前言建筑幕墙作为一种比较成熟的外墙装饰手段，国内一般的作法是将外装饰面板固定在金属构件上，通过与主体结构上已经固定好的金属龙骨相连接，形成完整的外装饰体系。
建筑幕墙相对于传统的外围护结构有着自身独特的特点，包括采光好、防风性能极佳、隔热效果明显、防噪声效果好等。
传统的幕墙面板材料一般有建筑石材、玻璃面板、人造板材、金属板材等主要几大种，近几年来工程中使用的陶土板幕墙工程的项目逐步增多，因为陶土板自身重量轻、颜色有多种可选，具备自清洁作用，是一种新型的复合人造板幕墙材料。
本文结合杭州师范大学仓前新校区食堂幕墙工程对这种材料的使用进行了论述。
1、陶土板及其幕墙体系的优点1.1陶土板（1.8cm厚）物理力学性能陶土板为人工材料是将复合泥料经过高强挤压一次成型完胚，再进行不低于1500℃的高温烧结而成，成品的热膨胀系数约为2～5×10-6/℃，外形几乎不受温度影响，此种规格的陶土板的具有良好的力学性能，可抗冲击，满足外装幕墙的抗风压性能要求，吸水率≤0.5，陶土板的干燥重量一般为≤50kg/m2；对于北方地区要求其具有较好的抗霜冻性即实验室环境经50次试验冻融循环后，外观不得有破损，板材的强度不能低于 5.8kN ，形成幕墙体系后，抗风压强度14.5MPa/m2，由于陶土板是泥土烧结而成其防火性能远远好于其他材料防火等级为A1，从形成幕墙体系后的声学功能来看，可以有效减少噪音9dB。
现场对进场的陶土板进行了性能复试，国家规范要求及试验结果如下表：表一、陶土板试验性能1.2陶土板幕墙体系特点陶土板幕墙体系与其他的幕墙体系相比有如下优点：日常便于维护，面板耐用性好，具有很好的抗风压性、面板耐磨性好，体系的整体寿命大于50年。

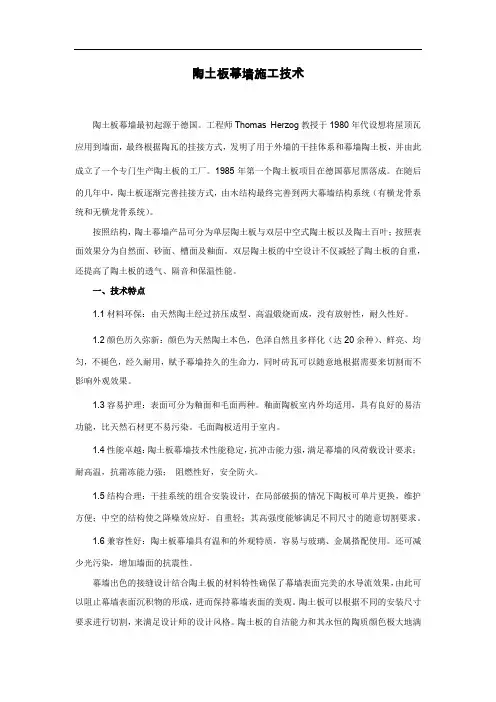

陶土板幕墙施工技术陶土板幕墙最初起源于德国。
工程师Thomas Herzog教授于1980年代设想将屋顶瓦应用到墙面，最终根据陶瓦的挂接方式，发明了用于外墙的干挂体系和幕墙陶土板，并由此成立了一个专门生产陶土板的工厂。
1985年第一个陶土板项目在德国慕尼黑落成。
在随后的几年中，陶土板逐渐完善挂接方式，由木结构最终完善到两大幕墙结构系统（有横龙骨系统和无横龙骨系统）。
按照结构，陶土幕墙产品可分为单层陶土板与双层中空式陶土板以及陶土百叶；按照表面效果分为自然面、砂面、槽面及釉面。
双层陶土板的中空设计不仅减轻了陶土板的自重，还提高了陶土板的透气、隔音和保温性能。
一、技术特点1.1材料环保：由天然陶土经过挤压成型、高温煅烧而成，没有放射性，耐久性好。
1.2颜色历久弥新：颜色为天然陶土本色，色泽自然且多样化（达20余种）、鲜亮、均匀，不褪色，经久耐用，赋予幕墙持久的生命力，同时砖瓦可以随意地根据需要来切割而不影响外观效果。
1.3容易护理：表面可分为釉面和毛面两种。
釉面陶板室内外均适用，具有良好的易洁功能，比天然石材更不易污染。
毛面陶板适用于室内。
1.4性能卓越：陶土板幕墙技术性能稳定，抗冲击能力强，满足幕墙的风荷载设计要求；耐高温，抗霜冻能力强；阻燃性好，安全防火。
1.5结构合理：干挂系统的组合安装设计，在局部破损的情况下陶板可单片更换，维护方便；中空的结构使之降噪效应好，自重轻；其高强度能够满足不同尺寸的随意切割要求。
1.6兼容性好：陶土板幕墙具有温和的外观特质，容易与玻璃、金属搭配使用。
还可减少光污染，增加墙面的抗震性。
幕墙出色的接缝设计结合陶土板的材料特性确保了幕墙表面完美的水导流效果，由此可以阻止幕墙表面沉积物的形成，进而保持幕墙表面的美观。
陶土板可以根据不同的安装尺寸要求进行切割，来满足设计师的设计风格。
陶土板的自洁能力和其永恒的陶质颜色极大地满足了设计师的要求。
二、适用范围适用于工业与民用建筑工程室内外墙面装修。
陶土板幕墙施工方案和技术措施1. 引言陶土板幕墙作为一种新型建筑材料，具有环保、耐久、美观等优点，被广泛应用于建筑工程中。
本文将介绍陶土板幕墙的施工方案和技术措施，以帮助施工人员正确、高效地进行施工。
2. 施工方案2.1 材料准备在开始施工之前，需要准备以下材料：•陶土板：根据设计要求选择合适的陶土板，保证质量和尺寸的一致性。
•幕墙架：选择合适的幕墙架来支撑陶土板，并确保其稳固性。
•安装配件：包括连接件、胶水、密封胶等配件，保证幕墙的结构完整性和密封性。
2.2 幕墙安装过程1.架设幕墙支撑结构：根据设计图纸和实际条件，架设起幕墙支撑结构，确保结构稳固、水平。
2.固定陶土板：将陶土板按照设计要求固定在幕墙架上，保证板与板之间的平整度和间距一致。
3.连接陶土板：使用连接件将陶土板连接起来，确保整个幕墙的强度和稳定性。
4.密封处理：使用密封胶对幕墙进行密封处理，以确保幕墙的防水、隔热和防风性能。
2.3 安全措施在施工过程中，需要严格遵守安全操作规程，采取以下安全措施：•严格遵守施工现场的安全操作规程，佩戴安全帽、防护眼镜等必要的防护装备。
•安排专人负责幕墙施工的安全管理，确保施工过程中的安全。
•在施工现场设置警告标志，并保障施工现场的通道畅通。
•定期检查和维护施工设备，确保设备的安全可靠性。
3. 技术措施3.1 预处理在施工前，需要进行一系列的预处理工作，以确保施工质量和效果。
•清理基层墙体：清除墙体上的油污、尘土等杂物，并保证墙面的平整度。
•检查基层墙体：检查基层墙面的平整度、垂直度和强度等，确保基层墙体的质量符合要求。
•基层处理：根据基层墙体的实际情况，进行基层处理以提升陶土板的粘结力和附着力。
3.2 施工工艺•湿式施工：将陶土板用胶水粘贴在基层墙体上，并按照设计要求进行板与板之间的连接和密封处理。
•干式施工：将陶土板用金属连接件固定在幕墙支撑结构上，同时使用密封胶进行板与板之间的密封处理。
3.3 质量控制•材料检验：对进场的陶土板、幕墙架等材料进行检验，保障材料符合相应的标准和要求。

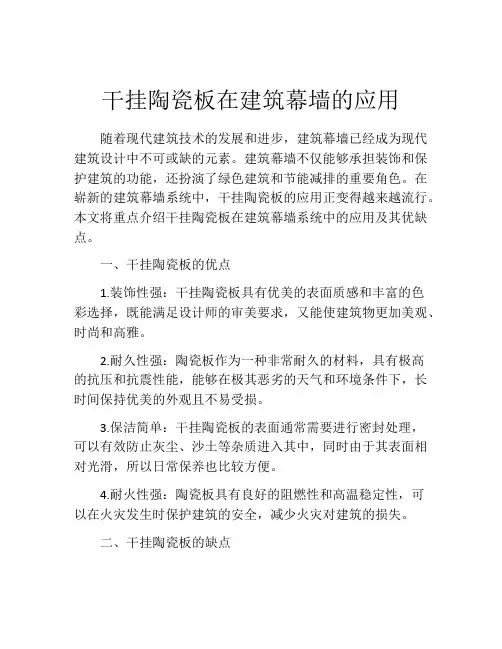

干挂陶瓷板在建筑幕墙的应用随着现代建筑技术的发展和进步，建筑幕墙已经成为现代建筑设计中不可或缺的元素。
建筑幕墙不仅能够承担装饰和保护建筑的功能，还扮演了绿色建筑和节能减排的重要角色。
在崭新的建筑幕墙系统中，干挂陶瓷板的应用正变得越来越流行。
本文将重点介绍干挂陶瓷板在建筑幕墙系统中的应用及其优缺点。
一、干挂陶瓷板的优点1.装饰性强：干挂陶瓷板具有优美的表面质感和丰富的色彩选择，既能满足设计师的审美要求，又能使建筑物更加美观、时尚和高雅。
2.耐久性强：陶瓷板作为一种非常耐久的材料，具有极高的抗压和抗震性能，能够在极其恶劣的天气和环境条件下，长时间保持优美的外观且不易受损。
3.保洁简单：干挂陶瓷板的表面通常需要进行密封处理，可以有效防止灰尘、沙土等杂质进入其中，同时由于其表面相对光滑，所以日常保养也比较方便。
4.耐火性强：陶瓷板具有良好的阻燃性和高温稳定性，可以在火灾发生时保护建筑的安全，减少火灾对建筑的损失。
二、干挂陶瓷板的缺点1.成本较高：相比于传统建筑材料，干挂陶瓷板的价格比较昂贵，增加了建筑的成本。
2.施工难度较大：由于干挂陶瓷板需要用铝制框架进行支撑和固定，安装施工需要更高的技能和操作要求，所以施工风险也相应较高。
三、关于干挂陶瓷板的定位干挂陶瓷板的应用对象主要是在高层建筑、文化建筑、商业建筑及大型公共建筑中。
这些建筑需要具有一定的装饰性和独特性，同时也需要具有防火、防腐和防水的特性。
因此，陶瓷板在这些建筑物的建设中得到了广泛的应用。
四、陶瓷板的设计与应用为了更好地发挥干挂陶瓷板的性能，设计师应将陶瓷板的设计应用与建筑的整体设计相结合。
首先要考虑的是地区的气候和环境状况，以保证干挂陶瓷板的使用安全性和耐久性。
其次，应考虑干挂陶瓷板的颜色、纹理和设计元素方案，以保证其与整体建筑的协调性和视觉效果。
在应用中，要特别注意陶瓷板的支撑和固定方式。
为了保证干挂陶瓷板与建筑物的连接结实可靠，施工团队应选择高质量的铝合金支架和不锈钢螺丝，在重要节点应建立补强措施确保安全。
