1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行,同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时,不得继续安装使用,请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程,必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入,CT二次侧,均会产生危害人身安全的高电压,在操作时应小心,严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2.1全数字化设计,交流采样,人机界面采用大屏幕LCD中文液晶显示器。
2.2秉承以人为本的设计理念,模块化组装,外观流线设计。
2.3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2.4设置参数中文提示,数字输入。
2.5电容器控制方案支持三相补偿、分相补偿、综合补偿方案,可通过菜单操作进行设置控制方案。
2.6电容器投切控制程序支持等容/编码(1:2、 1:2:3、 1:2:4:8…)及模糊控制投切方式。
2.7具有手动补偿/自动补偿两种工作方式。
2.8取样物理量为无功功率,具有谐波测量及保护功能。
2.9控制器具有RS-485,MODBUS标准现场总线通讯接口,方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件,装入用户计算机系统,与控制器通讯口连接,即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表,为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4.1环境条件1.海拔高度:≤2500m2.工作温度:-20℃~+60℃3.存储温度:-25℃~+70℃4.周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在,安装地点无剧烈振动、无雨雪侵蚀。
英博BKR-12T型补偿控制器简单操作说明⏹菜单界面介绍控制器液晶屏最上部左上角显示目标功率因数值,i代表感性,c代表容性;右上角区显示☺则表示预设正确(功能正确),显示☹则表示有异常,需检查原因。
控制器液晶屏左右两侧垂直四方条显示电容步数,即每路电容投切情况,左侧从上至下是1~6路,右侧从上到下是7~12路,当该路电容投入时对应路会反显(该区域变黑)。
控制器液晶屏中央是控制器菜单、设置、测量值的主显示区,全为英文显示,选择进入相应的菜单会有相应的显示或设定,手动投切、参数设置、测量数值等都能从本区看到。
控制器液晶屏最下部是菜单导航功能符号,▲/▼表示上翻/下翻菜单,►表示进入子菜单,◄表示退出子菜单,◄►表示更改设置,+/-表示增加/减小选定参数值,回车键表示确认或保存值。
⏹菜单设置MEASUREMENT V ALUES---------显示测量值(参数)在液晶屏上简写为“MEAS.V ALUES”;HARMONICS----------显示谐波测量值;STEPINFO--------------显示关于电容器步的信息(每步电容设置参数值);SETUP-------------------显示控制器设置,需密码进入:密码为:2402(升级版本以后的不需密码) DEVICE INFO---------显示控制器信息,如控制器类型、版本等。
如需选择进入控制器设置,通过按▲/▼来翻动主菜单,使左右箭头指中的即 >SETUP<时即为选中SETUP 菜单,再按►即进入该子菜单,会提示输入密码,除了SETUP需要密码,其余菜单不需要输入密码,特别说明:在之后的新版本中,进入SETUP也不需要输入密码,直接进入即可。
◆MEASUREMENT V ALUES测量值:按▲/▼键选择值,测量值会依次显示出来,可显示ULL、ULN、THD OF Voltage、P、Q、S、F、I、等等。
◆HARMONICS谐波值:按◄►键切换不同显示值,按▲/▼键翻动菜单,可依次查看跟谐波有关数值。
JKW(G)系列无功功率自动补偿控制器符合标准:J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器,以控制物理量不同分JKG与JKW两种,适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器),使功率因数达到用户预定状态,提高电力变压器的利用效率,减少线损,改善供电的电压值量,从而提高了经济效益与社会效益。
产品符合:JB/T9663-2013 标准。
二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态,F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。
2、功率因数测量精度高,显示范围宽。
3、初始相位预置(软件调节同名端或电流信号极性)。
4、具有功率因数与无功功率两种控制模式。
5、人机界面友好操作方便。
6、各种控制参数全数字可调节直观使用方便。
7、具有自动运行与手动运行两种工作方式。
8、具有过电压和欠电压保护功能。
9、具有掉电保护功能数据不丢失。
10、电流信号输入阻抗≤0.01Ω。
四、使用条件1、海拔高度不高于2500米。
2、环境温度-25℃~+50℃。
3、空气湿度在40℃时不超过50%,20℃时不超过90%。
4、周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。
5、安装地点无剧烈震动。
五、技术数据额定工作电压:AC220V或380V50Hz额定工作电流:AC0-5A50Hz输出触点容量:AC220V5A50Hz显示功率因数:滞后0.01-超前0.01测量无功功率:0-9999Kvar欠压保护值:300V控制方式:自动寻优/循环投切灵敏度:JKW为100mA/JKG为300mA防护等级:外壳IP40六、控制器有2种工作模式,任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下,所有参数已按最合理的方式预置,用户只要接线正确就能正常工作,无须任何操作。
一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中,由于是无功型的控制器,其控制功能的完备,使补偿效果达到了最佳的状态。
当控制物理量为无功功率(Q)时能兼顾功率因数,较完善的解决了功率因数型控制器的缺陷,在运行中既能保证线路系统温度、无震荡现象出现,又能兼顾补偿效果,将补偿装置的效果发挥得淋漓尽致;当线路在重负荷时,如果cosφ已达到0.99(滞后),只要再投入一组电容器不发生过补,也还回再投入一组电容。
当线路无电流互感器时,控制物理量转为电压(U),此时根据当地的电压高低自动调节电压。
二技术指标2.1 产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663-1999 低压无功功率自动补偿控制器2.2环境条件环境温度:工作时-25℃~70℃;极限、运输、储存时-40℃~80℃相对湿度:40℃时20%~90%;50℃时90%大气压力:79.5kPa~106.0kPa(海拔2500m及以下)2.3电源工作电压:220V±20%;频率:50Hz±5%:正弦波形总畸变率《5%2.4电压输入模拟量:220V(混合补偿)或380V(三相均衡补偿)2.5测量精度电压模拟量(80%~120%额定值):0.5级电流模拟量(20%~100%额定值):0.5级相位角φ在-30℃~+60℃时,功率:2级;功率因数:1.5级2.6补偿方式及透切方式补偿方式:共补型(三相均衡补偿)混合补偿(三相分相补偿与三相均衡补偿相结合)透切方式:循环投切2.7浏览实时运行参数共补型:电压Uac(V);电流Ib(A);功率P(10kW);Q(kvar);功率因数PF混合补偿:三相电压Ua、Ub、Uc(V);三相电流Ia、Ib、Ic(A);三相功率Qa、Qb、Qc(kvar);总的有功P(10kW);功率因数PF2.8控制对象及控制门限设定范围控制对象为无功功率时,控制门限设定范围:投入门限:1~999 kvar切除门限:1~999 kvar控制对象为电压时,控制门限设定范围:共补型:电压投入320V~400V、切除门限:380V~465V混合补偿型:电压投入180V~230V、切除门限:220V~264V过压保护值共补型:380V~460V;混合补偿型:220V~264V欠压保护值共补型:240V~380V;混合补偿型:140V~220V动作延时时间1s~150s电流变比1(5:5)~999(4995:5)电容容量:0~999kvar;当容量为零时,表示此路未接电容动作误差:〈±20%;动作回差:6V~12V控制器灵敏度:K≤0.1A过电压保护分断总时限不大于60s,切投动作时间间隔不小于120s2.9输出触点容量12V或~220V。
目录一.产品概述 (1)二.功能特点 (1)三.使用环境 (2)四.技术参数 (2)五.安装与接线 (2)六.操作与运行 (5)七.系统调试 (12)八.常见现象分析 (14)九.售后服务 (15)一.产品概述智能无功补偿控制器(以下简称控制器)是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品,款式新,功能全,安装使用灵活,全中文液晶菜单,操作方便。
控制器具有RS-485通讯接口,与本公司生产的智能低压电力电容器配套使用,接线简洁,运行可靠。
二.功能特点1.参数设置功能1)过压值、欠压值、欠流值等保护定值的设置;2)延时时间、投入、切除门限等投切限值的设置;3)取样电流互感器变比的设置。
2.测量功能1)取样互感器极性自动判别,接入时无需考虑极性要求;2)配电电压、电流、功率因数、有功功率、无功功率测量。
3.控制功能1)自动、手动控制电容器的投切。
自动控制时,根据受控物理量-无功功率进行投切;2)容量相同的电容器按循坏投切方式工作,容量不同的电容器按无功缺额进行编码投切;3)最多可同时控制32台智能低压电力电容器。
4.保护功能配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护。
5.信号功能1)各台电容器投运、退运状态信号显示,各台电容器容量信号显示,各台电容器温度信号显示;2)配电参数越限信号(过压、欠压等)显示;3)控制器本身或电容器故障显示。
三. 使用环境工作温度: -20℃-60℃ 相对湿度: ≤90%(20℃) 大气压力: 79.5-106.5kpa 海拔高度: ≤3000m无易燃易爆的介质存在,无导电尘埃及腐蚀性气体存在。
四. 技术参数额定电压: 交流50Hz ,380V ±20% 电流取样: ≤5A 额定频率: 50Hz ±5% 净重:约0.8kg五. 安装与接线1.安装在屏柜上开113*113mm 的方孔,将本产品从屏前推入方孔内,把配给的紧固件插入安装槽中,上紧即可固定在屏上。

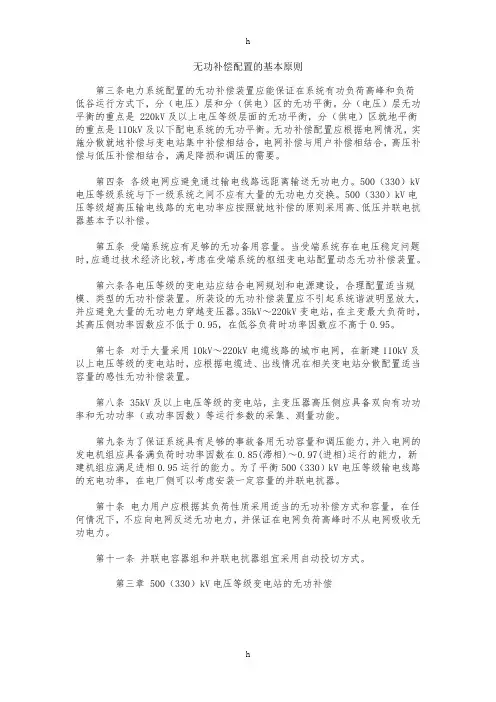

无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下,分(电压)层和分(供电)区的无功平衡。
分(电压)层无功平衡的重点是 220kV及以上电压等级层面的无功平衡,分(供电)区就地平衡的重点是110kV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况,实施分散就地补偿与变电站集中补偿相结合,电网补偿与用户补偿相结合,高压补偿与低压补偿相结合,满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500(330)kV 电压等级系统与下一级系统之间不应有大量的无功电力交换。
500(330)kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时,应通过技术经济比较,考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设,合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大,并应避免大量的无功电力穿越变压器。
35kV~220kV变电站,在主变最大负荷时,其高压侧功率因数应不低于0.95,在低谷负荷时功率因数应不高于0.95。
第七条对于大量采用10kV~220kV电缆线路的城市电网,在新建110kV及以上电压等级的变电站时,应根据电缆进、出线情况在相关变电站分散配置适当容量的感性无功补偿装置。
第八条 35kV及以上电压等级的变电站,主变压器高压侧应具备双向有功功率和无功功率(或功率因数)等运行参数的采集、测量功能。
第九条为了保证系统具有足够的事故备用无功容量和调压能力,并入电网的发电机组应具备满负荷时功率因数在0.85(滞相)~0.97(进相)运行的能力,新建机组应满足进相0.95运行的能力。
为了平衡500(330)kV电压等级输电线路的充电功率,在电厂侧可以考虑安装一定容量的并联电抗器。
无功补偿快速配置操作说明1、可根据不同客户输入“项目名称”;2、根据已知情况选择配置方案计算方法,具体可选择以下四种:选择不同的计算方式,右边的对话框会相应的变化,在对应的对话框中输入需要的参数。
2.1根据主变容量及补偿比例计算2.1.1变压器的额定容量变压器容量可以选择,也可以自己输入,选择“其他”时将变压器容量输入到下面的文本框里;2.1.2无功补偿占变压器容量的比例无功补偿比例可以选择,也可以自己输入,选择“其他”时将比例值输入到下面的文本框里;2.1.3分相补偿占总补偿容量的比例;需要分相补偿的场合,输入合理的比例值,不需要时可以选择“无”;2.2根据主变容量及负载率计算2.2.1变压器的额定容量额定容量可以选择,也可以自己输入,选择“其他”时将变压器容量输入到下面的文本框里;2.2.2负载率根据现在配置的负载,估算出负载占总变压器的比例值,可以根据下拉框进行选择;也可以选择“其他”把比例值输入到下面的文本框里;2.2.3补偿前的功率因数值输入输入没有投入无功补偿时的原始功率因数值;2.2.4分相补偿占总补偿容量的比例需要分相补偿的场合,输入合理的比例值,不需要时选择“无”;2.3、根据现场电压、电流参数计算2.3.1根据现场测得的电压、电流、功率因数,填入对应的文本框内;2.3.2选择目标功率因数,可以补偿到1.0;选择“其他”可输入目标功率因数;2.4、现场三相电压、电流参数计算2.4.1根据现场测量到A、B、C三相的电压、电流、功率因数值,填入到对应的对话框;2.4.2选择目标功率因数,可以补偿到1.0;选择“其他”可输入目标功率因数;3、控制器的选择,现在只可以选择一种“TDS-1531”;4、判断负载为“快速负载”还是“平稳负载”;4.1平稳变化,可使用一般无功补偿电容即可;4.2快速变化时,需要在后面的文本框内输入快速变化的无功值。
这个值为三相快速变化的总无功;只能看到单相无功时,则输入值=最大单相变化无功值*3;4.3三相平衡时,选用快速共补;三相不平衡是优先使用快速分补进行补偿;5、选择串联电抗器比例,现在有“7%”和“14%”两种;6、选择合适的柜体,现在提供6种柜体尺寸选择,不合适可以换一种尺寸;7、选择是否使用谐波治理产品选择“不使用”,则“谐波治理参数”不能输入数据,不会生成谐波治理产品;以下选择不同的治理产品,需根据需要填入“谐波治理参数”;7.1选择“有源”滤波产品7.1.1根据“负载总功率”及“总电流谐波畸变率”进行计算;7.1.2根据现场最大“电流”及“总电流谐波畸变率”进行计算;7.1.3可根据“现场设备”来估算出总电流谐波值,建议还是通过实际测量得到的总电流谐波畸变率数据,输入到文本框中;7.1.4单独有源计算时,不考虑5次、7次谐波最大畸变电流;7.2选择“无源”滤波产品7.2.1根据5次、7次谐波最大畸变电流值进行计算;7.2.2根据实际测量数据填入对应的文本框内;7.2.3可根据“负载总功率”或现场实际电流值,“现场设备”估算出5次、7次谐波最大畸变电流值;建议还是使用实际测量的数据;7.3“有源+无源”同时使用根据以上7.1和7.2的输入参数计算出配置方案;8、最后点击“生成配置方案”,出现另一个对话框;对话框中文本给出具体的无功补偿和谐波治理配置方案,可根据配置方案选择相应的产品。
无功补偿柜操作手册1.液晶显示屏按键说明
2.安装示意图
3.模式选择
1) AUTO模式
依据测量的无功功率、 C/k设置、开关转换延迟、输出数目及序列类型, 自动接通和断开步进开关以达到目标cos 。
液晶显示屏显示实际的cos 。
) MAN模式
经过按和—按钮, 可手动接通和断开步进开关。
液晶显示屏显示实际的cos 。
) AUTO SET模式
可自动设置C/k(灵敏度), PHASE(自动识别接线), DELAY( 开关转换延迟时间自动设置为40秒) , OUTPUT( 自动识别输出数) , SEQUENCE(自动识别序列类型)。
出厂默认目标cos : 1.00
4) MAN SET模式
可手动设置cos ( 目标功率因数) , C/k(控制器灵敏度), PHASE( 相位连
接) , DELAY( 开关转换延迟时间) , OUTPUT( 输出数) , SEQUENCE(序列类型)。
4.参数说明
5.操作界面
6.操作程序。
JKL7FJKL7F-12-12智能无功功率自动补偿控制器1JKL7F-12智能无功功率自动补偿控制器使用说明书一、一、概述概述JKL7F-12智能无功功率自动补偿控制器(简称:控制器)是低压配电系统补偿无功功率的专用控制器。
本控制器采用美国最新无功功率控制专用芯片,控制器抗干扰能力强,适应各种不同参数配电系数,运行稳定可靠、补偿彻底、操作简单。
二、二、型号说明型号说明JKL7F-7F-1212□特殊功能最大的控制路数设计序号取样物理量:L无功电流W无功功率G功率因数控制器代号三、三、使用条件使用条件1.海拔高度:≤2OOOm;2.环境温度:-25℃~50℃;3.相对湿度:85%(当25℃时);4.周围环境:无易燃、易爆的介质存在,无导电尘埃及腐蚀气体存在。
四、功能特性1.控制信号:采用功率因数和无功电流两物理量进行综合控制;2.操作简单:通过三个键操作,可以达到自动运行、手动投切、参数设定;3.电流判别:电流输入不用考虑极性,能自动判别转换;4.路数通用:投切路数由用户按需设定;5.数据保存:当改变设定参数后失电时,设定参数不会丢失,数据能永久保存,上电时参数不用重新设定;6.适应性强:控制器自动适应不同参数配电系统,无须提供电流互感器变比和补偿电容器的容量;7.过压保护:当电网电压超过设定值时,自动快速逐级切除已投入的电容器组;8.低无功封锁:电网无功量低于一组电容器1.1倍的补偿值,既使COSφ值小于设定值,为避免投切振荡而不投入补偿电容器组;9.低负荷封锁:当电流信号小于设计容量5%时,封锁电容器的投入,同时按设定延时逐级切除已投入的电容器组。
10.切投时间间隔自锁:为了防止电容器因放电不完全,引起切投过电压,当同一组电容器切投动作时间间隔小于电容器放电时间不投入,待时间间隔大于1分钟后才能投入。
五、技术参数1.工作电压:22OV/380VAC±20%5OHz;2.输入电流:≤5A;3.输出触点容量:25OV/5AAC38OV/3AAC;4.工作方式:自动循环,连续工作;5.投入门限:大于1.1Ic,并小于COSφ设定值;5.切除门限:超前;6.C0Sφ设定:0.90~O.99可调;7.延时设定:10~99s可调;8.过压设定:210~270V/、410~470V可调,电压回差8~10V;9.路数设定:1~7、1~10、1~12可调;10.执行标准:JB/T9663-1999六、输入及接线输入及接线1.输入电流必须取自配电总屏电流互感器的信号;2.输入信号如取A相,则输入电压必须取B、C相,即:电流信号无论取那一相,电压输入必须取另外两相;3.接触器线圈电压为380V时,P点与B点相接(见接线图),线圈电压为2200V时,P点与N 点相接。
户外高压无功自动补偿装置 南京因泰莱配电自动化设备有限公司Nanjing Intelligent Distribution Automation Equipment Co.,Ltd.一概述DWK-12型户外高压无功自动补偿系列装置用于10kV线路,它利用微机技术,根据电压、时间、功率因数、无功等参数,控制并联电容器组的投切,以提高功率因数、降低线损、改善电压质量。
二主要特点l提供了五种控制方式。
用户可针对自己的电网状况,选用最合适的控制方式,达到最佳的节能降损效果l率先在国内实现了分级、多级投切,使得高压线路的无功补偿更加精细l采用真空接触器来投切电容器。
真空接触器的触头由特殊材料制成,特别适合开断容性电流l与相关电器设备(如:馈线自动调压器)配合使用,实现调压及无功补偿,施工量小、占地面积小造价低廉l高低压元器件集成在各自的箱体内,方便用户操作l可利用GPRS和CDMA等无线通讯方式实现远程遥控、遥测和遥调功能三型号及外形1设计序号说明:(1)DWK-12- 1/():单组动态补偿型。
容量不大于300kvar(2)DWK-12- 2/():一组动态补偿和一组静态补偿型。
容量不大于600kvar(3)DWK-12- 3/():两组动态补偿型。
容量不大于900kvar(4)DWK-12- 4/():两组动态补偿+一组静态补偿型。
容量不大于1Mvar注:以上为常规型产品,其中(1)、(2)为一组自动投切,(3)、(4)为两组编码自动投切。
如有特殊的容量或型号,用户需与公司协商。
2 外形图图-1 一组自动投切型产品外形图图-2 两组编码自动投切型产品外形图四使用条件l环境温度:-25oC~45oCl环境湿度:40oC时,20%~90%l大气压力:79.5kPa~106.0kPa,海拔高度不高于2000m(海拔高于2000m地区使用时与公司协商)l化学条件:安装场合无有害气体和蒸汽,无导电性或爆炸性尘粒及严重霉菌五技术条件及参数1 控制器参数l电压模拟量输入范围:AC220(60%~120%)V,波形为正弦波l电流模拟量输入范围:5(10%~120%)Al额定频率: 50Hzl电压回路阻抗:大于20kΩ,电流回路阻抗小于0.1Ωl功耗:小于等于5Wl测量精度:0.5级(PT变比:10000/220)2 装置参数l工频主回路耐压测试:42kV/1minl二次回路耐压测试:2.5kV/1minl雷电冲击耐压(峰值): 75kVl真空接触器吸合电压:0.85~1.1Uel真空接触器释放电压:≮0.1 Ue,≯0.6 Uel真空接触器额定开距:5.5±0.5mml真空接触器超行程:≥1mml真空接触器合闸同期性:≤3msl真空接触器线圈保持电流:≤0.2Al真空接触器寿命:10万次六结构及工作原理装置结构及原理框图如图-3。
BKR-3500低压动态无功补偿控制器说明介绍BKR型-3500动态无功补偿监控终端操作规范目录一、产品简介 (1)1.功能特点 (1)2.技术参数 (3)二、控制器界面图例 (4)三、功能说明 (4)1.[主菜单]界面按键说明 (4)2.[系统显示]界面按键说明 (5)3.[参数设置]界面按键说明 (5)4.[系统状态]界面按键说明 (7)5.[时间设置]界面按键说明 (8)四、接线说明 (9)五、安装说明 (9)附表:参数含义解释 (11)一、产品简介BKR-3500动态无功补偿监控终端采用多任务操作系统内核,实现了微秒级的快速投切,铁电技术;海量存储,交流采样技术、LCD 中文显示,四象限分析等技术,实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能,可以控制24路电容组,直接连接电脑进行联机操作。
主要应用于三相四线制的配电网,监测配电变压器、配电线路运行状态和补偿电网无功,根据无功功率大小,功率因数和电压范围,自动控制电容器投切进行补偿,有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
1.功能特点可靠性极高,确保安全●在正常工作时,CPU作为主控计算机,是整个控制电路的核心,实现采样的数据计算,逻辑控制,接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作,电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术,可以自动发现程序运行错误并瞬间复位计算机,彻底杜绝了“死机”现象,因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”,确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作,保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高,操作方便●“傻瓜机”的设计风格,简单、实用的个性。
自动运行时完全不需人为干预,出现问题时自动退出故障设备。
●大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置,还有方便用户使用的快捷键。
