电动机就地无功补偿

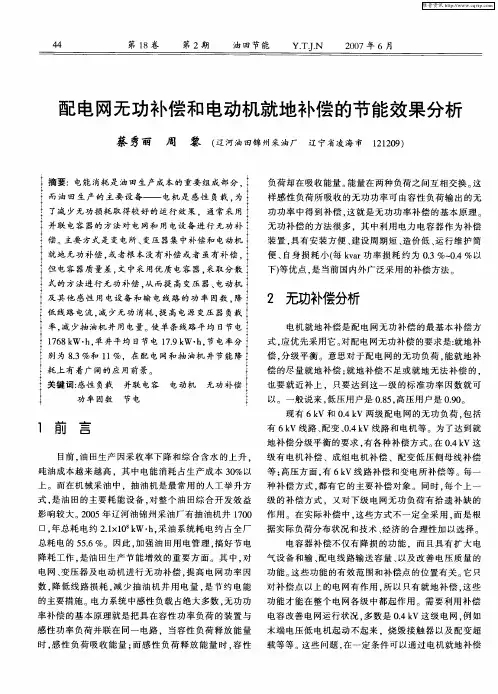

电动机就地无功补偿
工矿企业消耗的无功功率中,异步电动机约占70％,因此对于异步电动机采用就地无功功率补偿以提高供电系统的功率因数,节约电能,减少运行费用以及提高电能质量,就有重要的意义;
电动机无功功率就地补偿的作用
就地补偿是在异步电动机附近设置电容器,对异步电动机进行无功功率补偿,这是最有效的补偿方法;其作用：
可减少供电网,配电变压器,低压配电线路的负荷电流;
可减少配电线路的导线截面和企业配电变压器的容量;
可减少企业配变及配电网的功率损耗;
补偿点的无功经济当量最大,因而将损效果更好;
可降低电动机的起动电流;
电动机无功功率就地补偿方式
将电容器装在箱内,至于电动机附近,对其进行单独就地补偿;将电容器直接接到电动机的端子上或保护设备的末端,称为直接单独就地补偿;将电容器接到保护设备的前端,采用控制设备,电容器采用熔断器保护,称为控制式单独就地补偿;
电动机无功功率就地补偿的应用范围
长期连续运行的电动机,经常轻载或空载运行的电动机;
离供电变压器距离较远的电动机,一般不小于10米,
单台容量较大的电动机,一般高压电动机不小于90千瓦,低压动机不小于千瓦;
Y系列380伏三相异步电动机就地补偿电容器容量kvar。

系统电压U L /kV
10电容器额定线电压Uc/kV 11电抗率K
0.06电动机额定功率P N /Kw 280电动机负载率β1电动机效率η
0.928Kf----补偿系数，推荐为0.90.9补偿前电机功率因数COS φ10.79补偿后目标功率因数COS φ20.9电动机额定电流I n /A 22.05069775电动机空载电流I O /A
9.2612930570.9倍电动机空载电流I O1/A 8.335163751功率因数--计算容量Qo 1/kvar 88.03179048空载电流--计算容量Qo 2/kvar 144.3692711功率因数--安装容量Qc 1/kvar 100.1273585空载电流--安装容量Qc 2/kvar 164.2056089
成套装置实际选择安装容量Qc 120
成套装置实际输出无功容量Qo 105.5037806成套装置额定工作电流I N （A） 6.298366573电机原无功功率Q 1
234.16346补偿后实际功率因数cos φ'0.919861729补偿后实际功率因数cos φ'
0.919861729
参数值
计算值
实际值。

电动机无功补偿容量的选择及注意事项浙江省宁海县供电局高补林采用低压静电电容器，在对感应电动机进行无功补偿时．准确、合理地选择补偿容量，可以最大限度地减少系统中流过的无功功率，降低电能的损耗，提高电压质量。

目前，我们对城关公用低压线路上的感应电动机，普遍推行无功就地补偿，以减少公用线路日益上升的线损，我局已作为技改措施计划落实。

1 容量选择1．l 单台三相电动机补偿容量，应把电动机空载时的功率因数补偿至1为原则、若以满载时耗用的无功功率作为补偿依据，空载时必为过补偿。

因此，补偿容量按下式计算：（1）式中U——电动机的额定电压kVI0——电动机的空载电流 AQ——无功补偿容量kvar1．2 补偿容量的校正。

当电网的实际运行电压低于电容器的额定电压，则电容器输出容量达不到额定值，应按下式进行校正。

校正后为实际应补偿的容量：Q′=K2Q （2）式中U eB——电容器的额定电压U L——电网的代表日均方根电压值1．3 对电动机组的补偿，应根据其行业的特点，确定需要系数及同期率，然后由（1）、（2）式求得补偿容量。

2 运行时注意事项2．l 正常巡视电容器的运行情况，如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况．应及时处理，以防止事故扩大。

2．2在实际运行中，尤其是用电低谷，网络的电压将大大上升，当电网电压超过电容的额定电压的10％时，或电容器电流超过额定电流的1．3倍时，电容器应退出运行。

2.3补偿电容器一定要装设放电装置，放电装置按附图接线，运行时，K1闭合。

放电时，K2闭合。

放电回路不得装设熔丝。

2．4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。

10KV线路变压器及电动机无功补偿1．怎样进行无功补偿应采取就地平衡的原则，使电网任一时刻无功总出力（含无功补偿）与无功总负荷（含无功总损耗）保持平衡。

某供电局已实现了变电所的集中补偿，本文不再涉及，仅就10KV线路，配变与电动机的补偿加以讨论。

电力供电系统中无功补偿方案的讨论摘要：电力供电系统是现代社会中不可或缺的基础设施之一，其运行质量直接影响到各行各业的生产和人们的生活。

然而，在实际运行中，电力供电系统会存在一些问题，如功率因数低、谐波干扰大等，这些问题不仅会影响供电质量，还会增加线路损耗和设备损坏的风险。

因此，采取有效的无功补偿方案对于提高电力供电系统的性能和稳定性具有重要意义。

关键词：电力供电系统；无功补偿；方案1 无功补偿概述1.1无功功率的产生原因异步电动机、感应电炉、交流电焊机等电感性设备是产生无功功率的主要设备。

据统计，在工矿企业中，异步电动机产生的无功功率占全部无功功率的60%~70%。

变压器消耗的无功功率一般约为其额定容量的10%~15%，它的空载无功功率约为满载时的1/3。

因此，为了改善功率因数，变压器不应空载或长期低负载运行。

当供电电压低于额定值时，会影响电气设备的正常工作；当供电电压为用电设备电压额定值的110%时，无功功率将增加35%左右。

所以，应采取措施使电力系统的供电电压尽可能保持稳定。

1.2无功功率的定义和计算方法在电力供电系统中，无功功率指的是电感或电容元件与交流电源往复交换的功率。

简称为“无功”，用“Q”表示，单位是乏（Var）或千乏(KVar)。

无功功率的计算方法主要基于正弦交流电路的理论，通过电压（U）、电流（I）和电压相位角（φ）三个参数进行计算。

具体公式为：Q=UIsinφ。

在实际应用中，无功功率的计量通常使用三相无功电能表。

在使用过程中，可能会有正转和反转的现象，因此可能需要另加装cosφ相位表来直观显示相位的超前或滞后。

另外，视在功率用S表示，是有功功率和无功功率的平方和的平方根，公式为S=sqrt(P^2+Q^2)。

在实际应用中，我们通常使用视在功率来表示电路的总能量。

2 传统无功补偿方案的介绍和分析2.1静态无功补偿装置的工作原理和应用静态无功补偿装置（SVC）是一种广泛应用于电力系统中的无功补偿装置。

无功补偿的三种应用方式：分散补偿、集中补偿、就地补偿引言：近些年，随之电网系统的完善，用电量经营规模的进一步扩大，电力工程的供应紧张使大家想起了降损环保节能，使用了无功补偿装置。

文中系统化详细介绍了低压无功补偿技术，并深入分析每个部件的选型和成套设备装置的技术，并对现阶段无功补偿的问题进行了一定的探讨和科学研究，以求同行业探讨。

1、无功功率并非不作功，它实际上有很大的用途。

它实际上是电感线圈性电磁场贮能与电容器电容性静电场贮能。

在交流电系统中，无功功率就保持稳定。

因为客户大多数是电动机，变压器等电感生负载，务必用容性输出功率来平衡它。

因此，无功补偿常见电力电容器。

据调查，在电网损耗中，10%的损耗为有功功率，而 30%~50%的损耗为无功功率。

海文斯电气案例：煤矿的电动机耗费的电磁能占所耗电量的 70%，而因为设计方案和应用等层面的缘故电动机的功率因素通常较低，一般约为cosφ=0.70。

要想更改这类现况，就必须把无功补偿列入到电网整体规划中，而选用选用无功补偿节能环保，既能够充分挖掘电网发展潜力又能够提升电能质量。

2、无功补偿方式低压无功补偿的总体目标是保持无功的就地平衡，一般采用商业用地方式有三种：分散补偿、集中补偿、就地补偿。

集中补偿一般在主变、配电站，但其补偿路线及变配电站的无功要求，可以填补就地补偿和分散补偿不足差的无功功率。

分散补偿一般高低压配电室室进行，补偿容积依据用电负荷状况尺寸而测算来的。

就地补偿是对大空间的某些负荷进行的，在负荷周边进行补偿，能够较大的降低电力能源的损耗。

这三种补偿方式，以就地补偿实际效果最好是，缺陷是其资金投入大，补偿机器设备利用率不高，有奢侈浪费怀疑。

在一般状况下三种方式相互配合应用，能够将供配电系统的无功补偿到有效的水平。

海文斯电气：以煤矿低压无功补偿设备在动力科的具体运用中的实际效果为例：以动力科回路所供的诸多变压器中的的 2# 变压器为例。

变压器为我矿设备科供电系统回路，在低压侧改装800kvar 无功补偿电容柜，设置 cosφ为 0.95，低于限值则全自动资金投入电容器组。

无功补偿计算：
负荷：6kv电机12台800kw水泵
一般电动机额定负载时的功率因数约在0.75~0.90，根据设备手册，本工程取值
0.87。

1.集中补偿方式
当负荷负载率为额定总负荷的70％时，功率因数最高为0.87
公式：Q＝Q1－Q2＝P*（tgφ1－Ptgφ2）=（Pn/η）*（tgφ1－Ptgφ2）Pn-电动机额定功率KW
η-效率
cosφ1-电动机补偿前功率因数（水泵电机功率因数保证值）
cosφ2-电动机补偿后功率因数
本公式中，Pn=9600kW，η=95.32％，cosφ1=0.87，cosφ2=0.95,
由上计算可得Q=9600÷0.9532×(0.567-0.329)=2397Kvar
采用集中补偿，自动跟踪补偿，分组投切方式。

2 .单台电机就地补偿方式
单台电机就地补偿计算方式同上，单台就地补Q=200 Kvar
采用就地补偿时，根据规范要求，电动机补偿容量不能超过电机空载无功功率，即Q≤0.9*1.732*U*I0
由以上两个条件选择补偿容量。

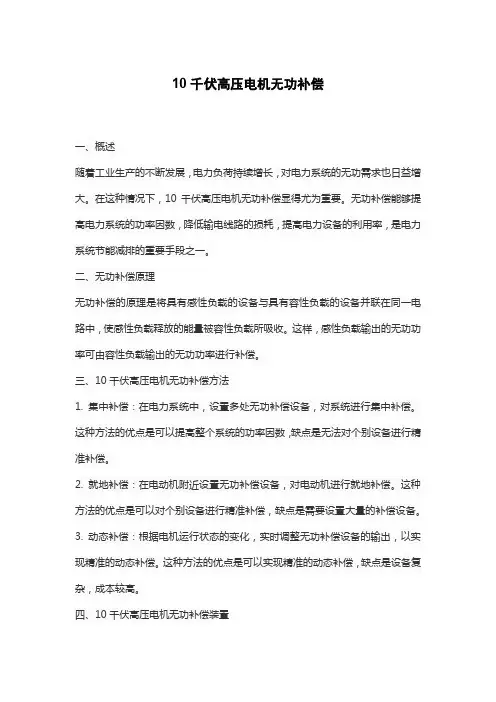

10千伏高压电机无功补偿一、概述随着工业生产的不断发展，电力负荷持续增长，对电力系统的无功需求也日益增大。

在这种情况下，10千伏高压电机无功补偿显得尤为重要。

无功补偿能够提高电力系统的功率因数，降低输电线路的损耗，提高电力设备的利用率，是电力系统节能减排的重要手段之一。

二、无功补偿原理无功补偿的原理是将具有感性负载的设备与具有容性负载的设备并联在同一电路中，使感性负载释放的能量被容性负载所吸收。

这样，感性负载输出的无功功率可由容性负载输出的无功功率进行补偿。

三、10千伏高压电机无功补偿方法1. 集中补偿：在电力系统中，设置多处无功补偿设备，对系统进行集中补偿。

这种方法的优点是可以提高整个系统的功率因数，缺点是无法对个别设备进行精准补偿。

2. 就地补偿：在电动机附近设置无功补偿设备，对电动机进行就地补偿。

这种方法的优点是可以对个别设备进行精准补偿，缺点是需要设置大量的补偿设备。

3. 动态补偿：根据电机运行状态的变化，实时调整无功补偿设备的输出，以实现精准的动态补偿。

这种方法的优点是可以实现精准的动态补偿，缺点是设备复杂，成本较高。

四、10千伏高压电机无功补偿装置1. 静止无功补偿装置（SVC）：SVC是一种常见的无功补偿装置，它可以通过调节晶闸管的导通角，实现对无功功率的快速、连续的补偿。

2. 统一潮流控制器（UPFC）：UPFC是一种新型的动态无功补偿装置，它可以将一个或多个变换器进行串联或并联，实现同时对电压和功率因数的控制。

五、10千伏高压电机无功补偿的效益1. 提高功率因数：通过无功补偿，可以提高电力系统的功率因数，从而提高电力设备的利用率。

2. 降低输电线路损耗：通过无功补偿，可以减少输电线路中的无功电流，从而降低输电线路的损耗。

3. 提高电压稳定性：通过无功补偿，可以提高电力系统的电压稳定性，从而提高电力设备的使用寿命。

4. 提高供电质量：通过无功补偿，可以减少电压波动和闪变等供电质量问题，从而提高供电质量。

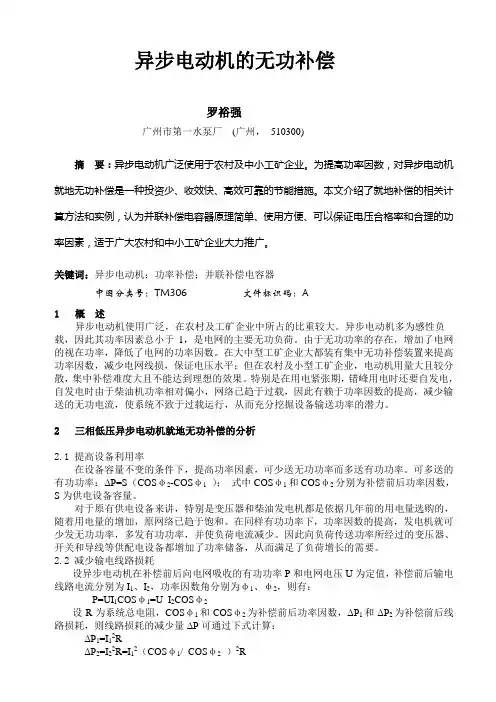

三相低压异步电动机就地无功补偿1、概述异步电动机功率因数很低，在电网负荷中异步电动机所占的比重较大，是城乡电网的主要无功负荷。

它使各级网损也相应增大，尽管在各级变电所、配电变及各厂矿企业内均装有集中无功补偿装置来提高功率因数，减少电网线损，但集中补偿不仅无法降低低压电网的线损，而且价格较贵。

特别是在乡镇，随着乡镇经济的发展，小型家庭式的生产方式在各地较为普遍，加上用户分散，低压网络较长，采用集中无功补偿，仍不能降低低压电网的线损。

低压电网的高线损率对正在实施的城乡电网同网同价政策带来困难，因此，必须对乡镇家庭的异步电动机推广低价的就地无功补偿。

三相低压异步电动机就地无功补偿就是一台与异步电动机特性相配合的电容器直接并联于该电动机，其保护仅利用原异步电动机的保护，不需要外加其它保护装置。

为实施城乡电网同网同价，应大力推广异步电动机就地无功补偿，建议电容器制造厂家应生产与异步电动机相配套的产品。

2、三相低压异步电动机就地无功补偿的好处用三相低压异步电动机就地无功补偿有以下好处：①简单、价低。

因为只是在电动机上并联一台合适的专用电容器就可，不需要外加其它保护装置，便于推广；②不仅能提高低压电网的功率因数，降低了线损，同时也提高了供电电网的功率因数，降低了配电网线损；③对用户来讲，节约了内线损耗，减少电费，同时可以不会因功率因数不合格而罚款（这对各厂矿企业内的异步电动机也同样）。

装置三相低压异步电动机专用无功补偿电容器，具有较好的经济效益；④提高了低压线路的功率因数，减少末端电压波动，改善了用户的电压，提高了电压质量，也增加了产品数量及质量；⑤因为补偿电容器随电动机投切，只要补偿的电容器容量配置适当，不存在无功过补偿，有较为理想的补偿效果。

用三相低压异步电动机就地无功补偿是一种经济、简单、高效、可靠的无功补偿方法，应在广大的乡镇和工矿企业推广。

为什么一个合适容量的电容器可以与异步电动机直接并联，而不需要外加其它保护装置，仅利用原异步电动机的保护就可，而且是一种经济的无功补偿。

补偿电容器怎么选择电动机的就地补偿，都是补偿电动机的空载无功：空载无功一般为电动机功率的20～30%。

也就是15KW的电动机补偿3KVAR左右。

接地不规范，正确的应当是配电柜上还有一根线接到接地体上面的。

假如是直接接在配电柜上，而配电柜没有接到接地体的话,那设备漏电的话,配电柜也会带电，是特别危急的。

选择无功补偿主要考虑几个方面：由于电网不洁净，尤其使用变频设备较多的场合，谐波问题严峻，因此无功补偿一般都选用电容器串电抗器。

来防止谐波放大，保证电容器的平安。

1，调谐频率的选择，通过电抗器与电容器阻抗比来确定调谐频率，一般来说预防5次谐波，可选择电抗器6%2,电容器耐电压=系统电压+电抗器压升+谐波电压三者缺一不行。

3，电抗器耐电流=系统电流+谐波电流。

供应一个例题参考：问：将功率因数从0.9提高到1.0所需的补偿容量，与将功率因数从0.8提高到0.9所需的补偿容量相比（）A. 一样多B. 更多些C. 少一些D. 不肯定选；B！解释：根据配置无功补偿的计算公式：Qc=P(tg a1－tg a2)其中：Qc，是需要补偿的电容器容量值，单位：KvarP，是系统有功功率，此处可以看作一个确定的有功功率值，单位：Kwtg a1,是补偿前功率因数Cos a1 的相角的正切。

tg a2,是补偿后功率因数Cos a2的相角的正切。

对于从0.9提高到1.0，用三角函数公式计算得：tg a1=0.48，tg a2=0.00带入前面公式：Qc＝P*（0.0.48－0.00）=0.48P (Kvar)对于从0.8提高到0.9，用三角函数公式计算得：tg a1=0.75，tg a2=0.48带入前面公式：Qc＝P*（0.75－0.48）=0.27P (Kvar)所以：选：B，更多一些。

这说明，当功率因数较低的时候，提高功率因数的代价，比原本功率因数高的时候，来的更简单。

与同学考试是一个道理。

平常考60、70分的同学，要考80分、90分，比平常考90分的同学盼望考99分简单。

电机就地无功补偿举例加说明2011-12-15 07:50mzflong分类：工程技术科学|浏览1385 次举例说明55KW电动机加电容补偿后的省电情况,补偿前功率因数0.75，预计补偿后0.9每小时能省多少电？列出计算公式并加以说明谢谢！还有个问题，功率因数达到0.95以上电力公司是不是有奖励呢？？回答好后追加公司有很多大功率电机，想以一台电机的省点情况来反应补偿前后的差别！在低压柜柜里有个自动补偿装置但是补偿不足。

电费单上的功率因数是0.75预计需要补偿到0.9以上电动机参数Y2-250M-4 380V Δ 额定电流103A 电机名牌上的cosφ0.8 7需要补偿多大的电容？24小时运行能省多少电需要写出计算公式和说明谢谢！分享到：2011-12-16 20:43知识大富翁，挑战答题赢iPhone！提问者采纳采用电容补偿的企业是不能省电也不耗电的，只是提高了功率因数，不致被罚款甚致得到奖励，月平均功率因数高于考核标准就有奖励。

每高于标准0.01，将从电费总额奖0.15%，以奖励0.75%封顶。

以55KW电动机为例，补偿前功率因数0.75(未满载)，假设此时有功功率约40KW 计算，要求补偿后为0.95，求电容补偿量：功率因数0.75时的视在功率：S1＝P/cosφ＝40/0.75≈53(Kva)无功功率：Q1＝根号(S1×S1－P×P)＝根号(53×53－40×40)≈35(千乏)功率因数0.95时的视在功率：S2＝40/0.95≈42(KVA)无功功率：Q2＝根号(S2×S2－P×P)＝根号(42×42－40×40)≈13(千乏) 电容无功补偿量：Qc＝Q1－Q2＝35－13＝22(千乏)追问：陈老师，电流减小的问题弄清楚了，还有个疑问就是：您是根据什么假设55KW的点击此时有功功率约为40KW呢追答：并不能确定有功功率是40KW，只是大概估算。

无功功率补偿的3种主要补偿方式介绍
无功功率补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。

下面简单介绍这3种补偿方式的适用范围及使用该种补偿方式的优缺点。

(1)低压个别补偿:
低压个别补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地与用电设备并接，它与用电设备共用一套断路器。

通过控制、保护装置与电机同时投切。

随机补偿适用于补偿个别大容量且连续运行(如大中型异步电动机)的无功消耗，以补励磁无功为主。

低压个别补偿的优点是：用电设备运行时，无功补偿投入，用电设备停运时，补偿设备也退出，因此不会造成无功倒送。

具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等优点。

(2)低压集中补偿：
低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧，以无功补偿投切装置作为控制保护装置，根据低压母线上的无功负荷而直接控制电容器的投切。

电容器的投切是整组进行，做不到平滑的调节。

低压补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从
而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。

(3)高压集中补偿：
高压集中补偿是指将并联电容器组直接装在变电所的6～10kV高压母线上的补偿方式。

适用于用户远离变电所或在供电线路的末端，用户本身又有一定的高压负荷时，可以减少对电力系统无功的消耗并可以起到一定的补偿作用;补偿装置根据负荷的大小自动投切，从而合理地提高了用户的功率因数，避免功率因数降低导致电费的增加。

同时便于运行维护，补偿效益高。
