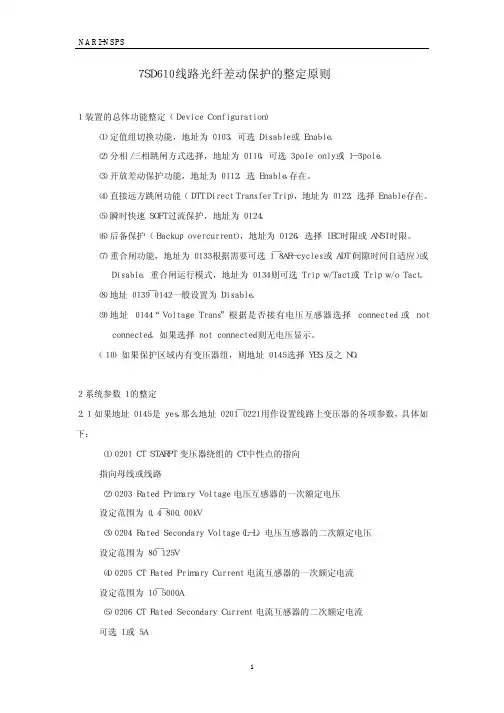

7SD610线路光纤差动保护整定原则

  • 格式：pdf
  • 大小：42.81 KB
  • 文档页数：5

７ＳＤ６１０线路光纤差动保护的整定原则　１　装置的总体功能整定（Ｄｅｖｉｃｅ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ）　（１）　定值组切换功能，地址为０１０３，可选Ｄｉｓａｂｌｅ或Ｅｎａｂｌｅ。

　（２）　分相／三相跳闸方式选择，地址为０１１０，可选３ｐｏｌｅ　ｏｎｌｙ或１－３ｐｏｌｅ。

　（３）　开放差动保护功能，地址为０１１２，选Ｅｎａｂｌｅ，存在。

　（４）　直接远方跳闸功能（ＤＴＴ　Ｄｉｒｅｃｔ　Ｔｒａｎｓｆｅｒ　Ｔｒｉｐ），地址为０１２２，选择Ｅｎａｂｌｅ存在。

　（５）　瞬时快速ＳＯＦＴ过流保护，地址为０１２４。

　（６）　后备保护（Ｂａｃｋｕｐ　ｏｖｅｒｃｕｒｒｅｎｔ），地址为０１２６，选择ＩＥＣ时限或ＡＮＳＩ时限。

　（７）　重合闸功能，地址为０１３３根据需要可选１￣８ＡＲ－ｃｙｃｌｅｓ或ＡＤＴ（间隙时间自适应）或Ｄｉｓａｂｌｅ。

重合闸运行模式，地址为０１３４则可选Ｔｒｉｐ　ｗ／Ｔａｃｔ或Ｔｒｉｐ　ｗ／ｏ　Ｔａｃｔ。

　（８）　地址０１３９￣０１４２一般设置为Ｄｉｓａｂｌｅ。

　（９）　地址０１４４“Ｖｏｌｔａｇｅ　Ｔｒａｎｓ”根据是否接有电压互感器选择ｃｏｎｎｅｃｔｅｄ或ｎｏｔ　ｃｏｎｎｅｃｔｅｄ。

如果选择ｎｏｔ　ｃｏｎｎｅｃｔｅｄ则无电压显示。

　（１０）如果保护区域内有变压器组，则地址０１４５选择ＹＥＳ，反之ＮＯ。

　２　系统参数１的整定　２．１　如果地址０１４５是ｙｅｓ，那么地址０２０１￣０２２１用作设置线路上变压器的各项参数，具体如下：　（１）０２０１　ＣＴ　ＳＴＡＲＰＴ　变压器绕组的ＣＴ中性点的指向 指向母线或线路　（２）０２０３　Ｒａｔｅｄ　Ｐｒｉｍａｒｙ　Ｖｏｌｔａｇｅ　电压互感器的一次额定电压　设定范围为０．４￣８００．００ｋＶ　（３）０２０４　Ｒａｔｅｄ　Ｓｅｃｏｎｄａｒｙ　Ｖｏｌｔａｇｅ（Ｌ－Ｌ）　电压互感器的二次额定电压　设定范围为８０￣１２５Ｖ　（４）０２０５　ＣＴ　Ｒａｔｅｄ　Ｐｒｉｍａｒｙ　Ｃｕｒｒｅｎｔ　电流互感器的一次额定电流　设定范围为１０￣５０００Ａ　（５）０２０６　ＣＴ　Ｒａｔｅｄ　Ｓｅｃｏｎｄａｒｙ　Ｃｕｒｒｅｎｔ　电流互感器的二次额定电流　可选１或５Ａ　（６）０２１０　Ｕ４　ｖｏｌｔａｇｅ　ｔｒａｎｓｆｏｍｅｒ　ｉｓ　零序电压互感器是否连接　ｎｏｔ　ｃｏｎｎｅｃｔｅｄ或Ｕｄｅｌｔａ　ｔｒａｎｓｆｏｒｍｅｒ　（７）０２１１　Ｍａｔｃｈｉｎｇ　ｒａｔｉｏ　Ｐｈａｓｅ　ＶＴ　Ｔｏ　Ｏｐｅｎ－ｄｅｌｔａ－ＶＴ　零序电压因子　设定范围为０．１０￣９．９９　（８）０２２０　Ｉ４　ｖｏｌｔａｇｅ　ｔｒａｎｓｆｏｍｅｒ　ｉｓ　零序电流互感器是否连接　ｎｏｔ　ｃｏｎｎｅｃｔｅｄ或Ｎｅｕｔｒａｌ　ｔｒａｎｓｆｏｒｍｅｒ　（９）０２２１　Ｍａｔｃｈｉｎｇ　ｒａｔｉｏ　Ｐｈａｓｅ　Ｉ４／Ｉｐｈ　ｆｏｒ　ＣＴ’ｓ　零序电流因子　设定范围为０．０１０￣５．０００　２．２　地址０２３０　额定频率选择５０Ｈｚ　２．３　地址０２４０Ａ　Ｍｉｎｉｍｕｍ　ＴＲＩＰ　Ｃｏｍｍａｎｄ　Ｄｕｒａｔｉｏｎ　最小跳闸出口闭合时间　 ０２４１Ａ　Ｍａｘｉｍｕｍ　Ｃｌｏｓｅ　Ｃｏｍｍａｎｄ　Ｄｕｒａｔｉｏｎ　最大合闸出口保持时间　 ０２４２　Ｄｅａｄｔｉｍｅ　ｆｏｒ　ＣＢ　ｔｅｓｔ－ａｕｔｏｒｅｃｌｏｓｕｒｅ　断路器分－合测试时间，此时间应设置为不小于０．１ｓ　２．４　电流互感器特性的设置（ＣＴ　ｄａｔａｓ）　 地址：０２５１　ｋ＿ａｌｆ／ｋ＿ａｌｆ　ｎｏｍｉｎａｌ　工作精度极限因子　 即为上面装置原理中所讲ｎ’／ｎ的值，用来区分ＣＴ额定负荷及以下情况下的误差还是ＣＴ饱和情况下的误差，具体见地址０２５３和０２５４。

　 地址：０２５３　ＣＴ　Ｅｒｒｏｒ　ｉｎ　％　ａｔ　ｋ＿ａｌｆ／ｋ＿ａｌｆ　ｎｏｍｉｎａｌ　额定电流下的ＣＴ误差。

　ＣＴ误差根据ＤＩＮ０４１４标准计算，５p为１％，对于为１０p为３％。

如果线路中带有变压器还要加上变压器有载调压的误差。

　 地址：０２５４　ＣＴ　Ｅｒｒｏｒ　ｉｎ　％　ｋ＿ａｌｆ　ｎｏｍｉｎａｌ　额定精度极限因子的ＣＴ误差 其值的设定为：５Ｐ１０的ＣＴ为５％，１０Ｐ２０的ＣＴ为１０％，可以看出该值的设定跟ＣＴ参数中“Ｐ”前面的数据一致。

如果线路中带有变压器还要加上变压器有载调压的误差。

　ＣＴ参数的设置和计算，具体可参见７ＳＤ６１０技术说明书 ３　定值组的整定　３．１系统参数２的整定 地址１１０３　ＦｕｌｌＳｃａｌｅＶｏｌｔ　用来设置被保护线路的一次额定相间电压　地址１１０４　ＦｕｌｌＳｃａｌｅＣｕｒｒ　设置被保护线路的一次额定电流，这主要针对电缆，架空线只设置ＣＴ的额定电流（地址０２０５）。

此定值（１１０４）在被保护对象的两端必须完全一致，如果不一致，取较大的值。

　地址１１３０Ａ　ＰｏｌｅＯｐｅｎＣｕｒｒｅｎｔ　切断电流，即判断断路器处于合位的最小电流。

　地址１１３２Ａ　ＳＩＴｉｍｅ　ａｌｌ　ＣＬ断路器闭合多少时间后保护功能切换至正常运行定值，此值应大于断路器闭合的ＣＢ时间加相关保护功能命令延时加断路器打开的ＣＢ时间。

　地址１１３４　Ｌｉｎｅ　ｓｔａｔｕｓ　断路器状态判据，选择ＣｕｒｒｅｎｔＯｐｅｎＰｏｌｅ　是通过电流判据即１１３０Ａ设定的电流值，或选择Ｃｕｒｒｅｎｔ　ＡＮＤ　ＣＤ就是电流和断路器辅助接点的状态两个逻辑都要判。

　地址１１５０Ａ　ＳＩ　Ｔｉｍｅ　ｍａｎ　ｃｌ　手动合闸后保护功能作用有效时间。

　以上地址１１３０Ａ￣１１５０Ａ都是关于断路器状态判定的参数，采用装置的默认值是可以的。

　地址１１５５　３ｐｏｌｅ　ｃｏｕｐｌｉｎｇ和１１５６Ａ　Ｔｒｉｐ２ｐｈｆｌｔ是关于断路器单、三相跳闸的参数设置，具体分析见７ＳＤ６１０技术说明书。

一般就用默认的ｗｉｔｈ　ｔｒｉｐ和３ｐｏｌｅ。

　如果线路上带有变压器组，则还有下面的变压器拓扑数据需要整定：　地址１１０６　Ｏｐｅｒａｔｉｏｎ　ｐｏｗｅｒ　ｏｆ　ｐｒｏｔ　ｚｏｎｅ　运行功率，即变压器的一次侧额定功率。

这个值在被保护对象两端的整定值也必须是一样的。

　地址１１６１　Ｖｅｃｔｏｒ　ｇｒｏｕｐ　Ｕ和１１６２　Ｖｅｃｔｏｒ　ｇｒｏｕｐ　Ｉ都是变压器的向量组，位于变压器参考端一般是高压侧的装置设为０，对端的装置设成相应的数值。

１１６２　Ｖｅｃｔｏｒ　ｇｒｏｕｐ　Ｉ与差动保护有关，１１６１　Ｖｅｃｔｏｒ　ｇｒｏｕｐ　Ｕ只与测量值有关。

　另外，对于带变压器线路，地址１１０３设置的是变压器的一次额定相间电压，而地址１１０４是不需作设定的。

　３．２差动保护的整定　３．２．１差动保护定值整定包括：　ａ．　差动过流定值Ｉｄｉｆｆ　＞　ｂ．　差动速断定值Ｉｄｉｆｆ　＞＞　ｃ．　动作时间　ｄ．　二次谐波制动，包括二次谐波制动值以及交叉闭锁，闭锁时间等　３．２．２差动保护定值的整定原则　ａ．差动启动值Ｉｄｉｆｆ　＞必须高于被保护对象的稳态的支路电流。

对于长线路和电缆要特别考虑充电电流：Ｉｃ＝３．６３·１０－６·ＵＮ·ｆＮ·ＣＢ’·Ｓ（ＵＮ：额定电压，ｆＮ：额定频率，ＣＢ’：单位线路长度的电容值，Ｓ：线路长度）考虑电压和频率的变化，差动启动值Ｉｄｉｆｆ　＞必须至少是计算充电电流的２￣２．５倍，而且不应低于１５％的运行额定电流。

运行额定电流可由变压器的额定功率（地址１１０６设定）得到或根据保护线路的额定电流（地址１１０４设定）得到。

差动启动值Ｉｄｉｆｆ　＞（归算至一次值）在保护对象两端的设置必须是相等的。

　ｂ．合闸时的启动值Ｉｄｉｆｆ　＞，对于合闸的线路应高于３￣４倍的稳态充电电流；对于合一个主变还要考虑涌流闭锁，具体参见７ＳＤ６１０技术说明书。

在合闸后的ＳＩＴｉｍｅ　ａｌｌ　ＣＬ时间（１１３２Ａ设定）内差动启动值切换到另一个定值。

　ｃ．电荷比较段的启动值Ｉｄｉｆｆ　＞＞　对于高架线路和电缆，定值应不低于４倍的稳态充电电流；对于变压器而言，则应该设置为ＩＮｔｒａｆｏ／ＵｋＴｒａｆｏ。

一般来说，这个定值设置为正常运行时的电流附近是足够的。

　ｄ．二次谐波制动的整定　地址２３０１　ＩＮＲＵＳＨ　ＲＥＳＴ选择二次谐波制动的开放或关闭，差动保护的二次谐波制动当被保护对象包含变压器时是必须的。

地址２３０２设置二次谐波制动值Ｉ２Ｆｎ／ＩＦｎ，通常为１５％左右。

地址２３０５设置最大涌流峰值，通常设置为１．４１４·ＩＮｔｒａｆｏ／ＵｋＴｒａｆｏ，测量电流超过这个值是，将没有涌流闭锁。

地址２３０３　ＣＲＯＳＳ　ＢＬＯＣＫ设置开放或关闭涌流制动的交叉闭锁。

地址２３１０设置交叉闭锁时间，设定范围为０．００￣６０．００ｓ。

　３．３　断路器联跳和远方跳闸　地址１３０１　Ｉ－ＴＲＩＰ　ＳＥＮＤ可设为ＹＥＳ或ＮＯ，为ＹＥＳ时差动保护的每一个跳闸命令都会通过保护数据接口传输到另一端的保护装置，以确保保护对两端跳闸。

　地址１３０２　Ｉ－ＴＲＩＰ　ＲＥＣＥＩＶＥ可设为ｔｒｉｐ或ａｌａｒｍ　ｏｎｌｙ，表示接收端在接到另一装置传来的跳闸命令后跳闸还是报警。

　地址１３０３　Ｔ－ＩＴＲＩＰ　ＢＩ和１３０４　Ｔ－ＩＴＲＩＰＰＲＯＬ　ＢＩ分别是信号传输延时和信号传输延长。

　３．４　保护数据接口和差动保护拓扑　保护数据接口的各项参数，从地址１５０１￣１５１０基本上沿用装置的默认设置就可以。

　差动保护拓扑配对装置的索引号即可。

　３．５　直接远传跳闸　地址２２０１Ｄｉｒｅｃｔ　Ｔｒａｎｓｆｅｒ　Ｔｒｉｐ设成ＯＮ或ＯＦＦ，来开放或关闭此功能，２２０２　Ｔｒｉｐ　Ｔｉｍｅ　Ｄｅｌａｙ设置其延时。

　３．６　瞬时快速ＳＯＴＦ保护　用于合于故障时快速无延时跳闸保护。

地址２４０１　Ｉｎｓｔ　Ｈｉｇｈ　Ｓｐｅｅｄ／ＳＯＴＦ－Ｏ／Ｃ　ｉｓ　选择ＯＮ或ＯＦＦ来开放或关闭此保护。

地址２４０４　Ｉ＞＞＞　Ｐｉｃｋｕｐ　和２４０５Ａ　Ｉ＞＞＞＞　Ｐｉｃｋｕｐ分别设置两段的过流动作值。

　３．７　后备过流保护　地址２６０１　Ｏｐｅｒａｔｉｎｇ　Ｍｏｄｅ后备过流保护的工作模式，设为ＯＮ则后备过流保护独立于差动保护，设为Ｏｎｌｙ　Ｅｍｅｒｇｅｎｃｙ　ｐｒｏｔｅｃｔｉｏｎ则只是在两侧的装置信号传输故障时作为一种紧急保护而工作的，设为ＮＯ则不用。

　后备过流保护的各段过流段的动作值和动作时限参照７ＳＤ６１０技术说明书，并根据实际需要进行整定。

　。
