实验室用于高温加热的仪器实验室用于高温加热的仪器引言:实验室中的高温加热是科研工作中常见的研究方法之一。
高温加热可以用于材料的热处理、催化剂活性测试、燃烧研究等众多领域。
为了实现精确和可控的高温加热,实验室通常会使用一系列专门设计用于高温加热的仪器。
本文将介绍几种常见的实验室用于高温加热的仪器。
一、热风炉热风炉是一种常见的实验室高温加热仪器,它通过电加热或者燃烧热源产生热风,将物体加热至高温。
热风炉的特点是加热均匀,温度可控范围较广,且容易操作。
它广泛应用于催化剂活性测试、材料热处理等领域。
二、高温电阻炉高温电阻炉是实验室中常用的高温加热仪器之一。
它利用电阻丝通过加热电流使电阻丝产生高温,从而加热待测物质。
高温电阻炉具有加热速度快、温度均匀分布、稳定性好等优点,被广泛应用于材料的热处理、陶瓷烧结等领域。
三、管式电阻炉管式电阻炉是一种用于高温加热的专用仪器。
它主要由加热管、绝热层、外壳等组成。
管式电阻炉通过加热管将电能转化为热能,加热样品达到所需温度。
管式电阻炉具有温度控制精度高、加热速度快等特点,被广泛应用于材料的高温试验、涂层研究等领域。
四、真空炉真空炉是专门用于高温加热的仪器之一。
真空炉通过排除空气并加热内部空间,以实现真空环境下的高温加热。
真空炉具有加热均匀、避免杂质氧化等优点,被广泛应用于烧结、熔炼、高温处理等领域。
五、电弧炉电弧炉是一种高温加热仪器,利用两个电极之间产生的弧光加热样品,使其达到高温。
电弧炉的特点是温度高、加热速度快,被广泛用于冶金、合金制备等领域。
六、高频感应加热炉高频感应加热炉是一种利用高频电磁场加热物质的仪器。
高频感应加热炉利用感应电流在样品中产生热量,从而达到高温。
高频感应加热炉具有加热均匀、加热速度快等特点,被广泛应用于金属热处理、焊接等领域。
七、电子束加热炉电子束加热炉是一种利用高速电子束对样品加热的仪器。
电子束加热炉具有温度均匀分布、高温加热快等特点,广泛应用于材料表面改性、合金熔炼等领域。
电弧炉和感应电炉炼钢的优缺点比较
电弧炉感应电炉炼钢优缺点比较1
感应电炉加热较快,热效率高,其热量是在炉料(钢液)内部产生,因此加热快。
而电弧炉在炉料化清后电弧的热量须通过炉渣传给钢液,是间接加热。
热效率较差。
其炉膛呈盆状,电弧的热量很大一部分通过炉盖和炉壁散失。
2
感应炉炼钢中元素的氧化烧损较少。
因为感应炉炼钢中,没有电弧的超高温作用,使钢中元素的烧损率较低。
3
感应电炉炼钢中钢液成分和温度比较均匀,由于它是电磁力的作用,使感应器与钢液之间互相排斥,从而使坩埚中心部分的钢液上升,坩埚边缘部分的钢液下降,而产生了钢液循环运动的现象。
这种电磁搅拌作用促使熔池内钢液的化学成分和温度趋向均匀,并有利于钢液中的非金属夹杂物上浮。
4
感应电炉炼钢中炉渣参与冶金反应能力较差。
在电弧炉炼钢中,炉渣的温度比钢液高,炉渣参与冶金反应的能力强。
而感应电炉中,炉渣靠钢液加热,温度较低,故参与冶金反应的能力较弱,因此感应电炉炼钢中,脱硫、脱磷和扩散脱氧等冶金过程的效果比电弧炉炼钢差。
5
感应电炉炼钢的炉料(废钢)要求较高。
由于感应电炉炼钢冶金反应能力弱,偏重于重熔,故需要较好的炉料(材质好、锈迹油污少),块状也不能较大。
6
感应电炉炼钢比较符合环保要求,而电弧炉炼钢则产生大量废气、废渣和噪声,能耗较高。
因此,一些较大的铸造车间也淘汰了电弧炉而改为中频炉。
随着
市场上大量优质废钢如冷轧冲件的边角料和船用钢板的切边等的出现,中小铸钢厂纷纷淘汰了电弧炉而改为中频炉。

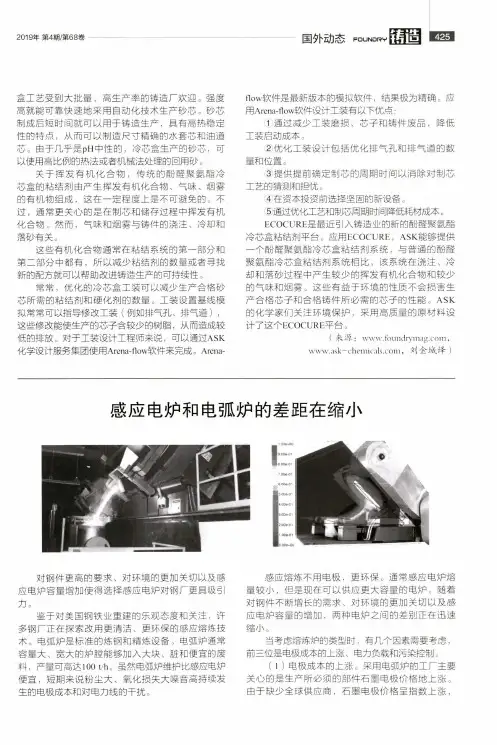

2019年第4期/第68卷国外动态 FOUN J DF?屮盒工艺受到大批量、高生产率的铸造厂欢迎。
强度 高就能可靠快速地采用自动化技术生产砂芯。
砂芯 制成后短时间就可以用于铸造生产,具有高热稳走性的特点,从而可以制造尺寸精确的水套芯和油道芯。
由于几乎是pH 中性的,冷芯盒生产的砂芯,可 以使用高比例的热法或者机械法处理的回用砂。
关于挥发有机化合物,传统的酚醛聚氨酯冷芯盒的粘结剂由产生挥发有机化合物、气味、烟雾 的有机物组成,这在一定程度上是不可避免的。
不过,通常更关心的是在制芯和储存过程中挥发有机 化合物。
然而,气味和烟雾与铸件的浇注、冷却和 落砂有关。
这些有机化合物通常在粘结系统的第一部分和 第二部分中都有,所以减少粘结剂的数量或者寻找新的配方就可以帮助改进铸造生产的可持续性。
常常,优化的冷芯盒工装可以减少生产合格砂 芯所需的粘结剂和硬化剂的数量。
工装设置基线模拟常常可以指导修改工装(例如排气孔、排气道),这些修改能使生产的芯子含较少的树脂,从而造成较 低的排放。
对于工装设计工程师来说,可以通过ASK化学设计服务集团使用Arena-flow 软件来完成。
Arena-How 软件是最新版本的模拟软件,结果极为精确。
应用Arena-flow 软件设计工装有以下优点:1通过减少工装磨损、芯子和铸件废品,降低 工装启动成本。
2优化工装设计包括优化排气孔和排气道的数量和位置。
3提供提前确定制芯的周期时间以消除对制芯 工艺的猜测和担忧。
4在资本投资前选择坚固的新设备。
5通过优化工艺和制芯周期时间降低耗材成本。
ECOCURE 是最近引入铸造业的新的酚醛聚氨酯 冷芯盒粘结剂平台。
应用ECOCURE, ASK 能够提供 —个酚醛聚氨酯冷芯盒粘结剂系统,与普通的酚醛聚氨酯冷芯盒粘结剂系统相比,该系统在浇注、冷 却和落砂过程中产生较少的挥发有机化合物和较少的气味和烟雾。
这些有益于环境的性质不会损害生产合格芯子和合格铸件所必需的芯子的性能。
感应炉和电弧炉的特点及应用分析中频感应炉是将工频交流电转变为中频的电源装置。
其实质是把三相工频交流电整流后变为直流,再把直流通过逆变装置变为可调节的中频电,供给由电容和感应线圈组成的谐振回路。
由于在感应圈中产生很强的磁场,使在感应线圈里盛放的金属材料产生很大的涡流。
金属本身的电阻通过很大的电流时会产生很大的热量,这样就会使金属材质很快发热。
例如,把一根金属圆柱体放进通过中频电流的感应线圈里,圆柱体表面被加热甚至熔化,而且这种加热和熔化的速度只要调节电源频率大小和电流的强弱就能实现。
如果圆柱体放在线圈中心,那么圆柱体周边的温度是一样的,圆柱体加热和熔化也不会产生有害气体、表面氧化也很小。
我公司生产的中频、工频感应电炉广泛用于有色金属的熔炼〔主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、铜、铝、锌等有色金属材料的熔炼,并能和高炉进行双联运行〕,广泛用于锻造加热及热处理调质生产线。
中频炉系列熔炼炉特点:(1)熔化效率高节电效果好,结构紧凑、过载能力强(2)炉子周围温度低、烟尘少、作业环境好。
(3)操作工艺简单、熔炼运行可靠。
(4)金属成分均匀。
(5)熔化升温快、炉温容易控制、生产效率高。
(6)炉子利用率高、更换品种方便。
中频炉系列透热炉特点:(1)加热速度快、生产效率高、氧化脱炭少、节省材料与锻模成本。
(2)工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能。
(3)加热均匀,芯表温差极小,温控精度高。
电弧炉是利用电极电弧产生的高温熔炼矿石和金属的电炉。
对于熔炼金属,电弧炉比其他炼钢炉工艺灵活性大,能有效地除去硫、磷等杂质,炉温容易控制,设备占地面积小,适于优质合金钢的熔炼。
电弧炼钢炉的炉体由炉盖、炉门、出钢槽和炉身组成,炉底和炉壁用碱性耐火材料或酸性耐火材料砌筑。
电弧炼钢炉按每吨炉容量所配变压器容量的多少分为普通功率电弧炉、高功率电弧炉和超高功率电弧炉。
电弧炉炼钢是通过石墨电极产生的电弧向炼钢炉内输入能量,电极放电形成电弧时能量很集中,弧区温度在3000℃以上,如此高的温度能使炉内的炉料快速熔化。

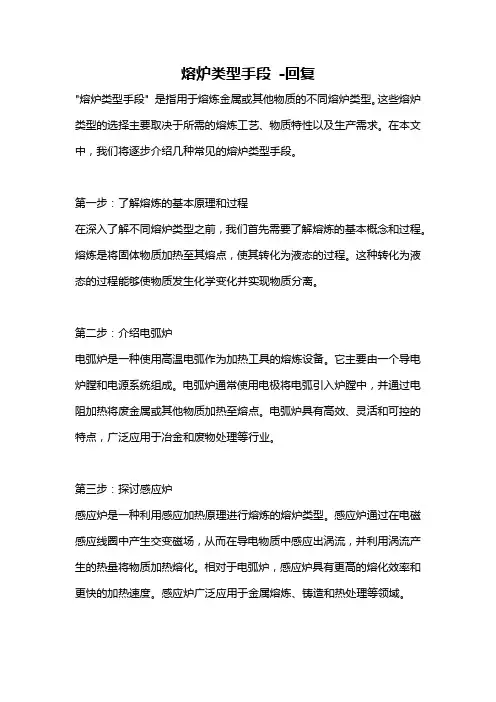

熔炉类型手段-回复"熔炉类型手段" 是指用于熔炼金属或其他物质的不同熔炉类型。
这些熔炉类型的选择主要取决于所需的熔炼工艺、物质特性以及生产需求。
在本文中,我们将逐步介绍几种常见的熔炉类型手段。
第一步:了解熔炼的基本原理和过程在深入了解不同熔炉类型之前,我们首先需要了解熔炼的基本概念和过程。
熔炼是将固体物质加热至其熔点,使其转化为液态的过程。
这种转化为液态的过程能够使物质发生化学变化并实现物质分离。
第二步:介绍电弧炉电弧炉是一种使用高温电弧作为加热工具的熔炼设备。
它主要由一个导电炉膛和电源系统组成。
电弧炉通常使用电极将电弧引入炉膛中,并通过电阻加热将废金属或其他物质加热至熔点。
电弧炉具有高效、灵活和可控的特点,广泛应用于冶金和废物处理等行业。
第三步:探讨感应炉感应炉是一种利用感应加热原理进行熔炼的熔炉类型。
感应炉通过在电磁感应线圈中产生交变磁场,从而在导电物质中感应出涡流,并利用涡流产生的热量将物质加热熔化。
相对于电弧炉,感应炉具有更高的熔化效率和更快的加热速度。
感应炉广泛应用于金属熔炼、铸造和热处理等领域。
第四步:介绍升华炉升华炉是一种将固体物质直接由固态转变为气态的熔炉类型。
升华炉利用高温气流或燃料进行加热,使物质发生升华并以气体形式释放。
升华炉主要用于矿石的精炼和提纯,以及某些有机化学物质的制备。
第五步:研究真空炉真空炉是一种在无氧或低氧环境中进行熔炼的熔炉类型。
它利用真空条件下的热辐射进行加热,并通过降低气压来防止物质的氧化或杂质的污染。
真空炉广泛应用于精细金属合金、粉末冶金和高温材料处理等领域。
第六步:讨论平底锅炉平底锅炉是一种使用平底锅形状的炉膛进行熔炼的熔炉类型。
平底锅炉通常使用直接火焰或电加热来加热物质,并通过物质的熔化点将其转化为液体状态。
平底锅炉主要应用于小规模和实验性的熔炼工艺。
总结:熔炉类型手段根据不同的熔炼需求和工艺特点来选择。
电弧炉、感应炉、升华炉、真空炉和平底锅炉是其中几种常见的熔炉类型。

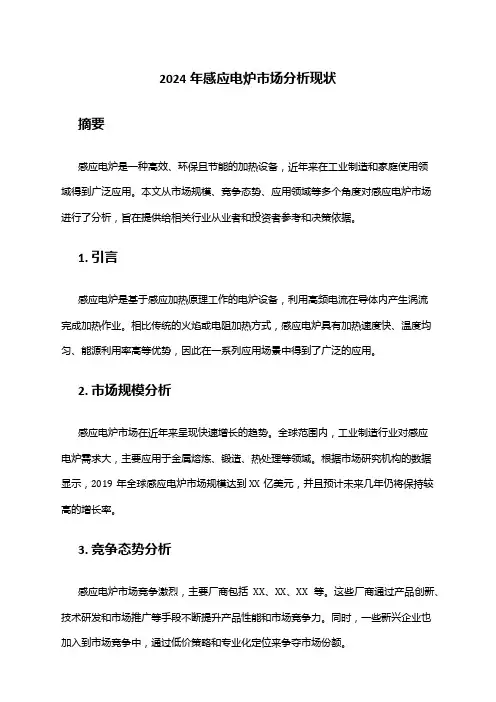

2024年感应电炉市场分析现状摘要感应电炉是一种高效、环保且节能的加热设备,近年来在工业制造和家庭使用领域得到广泛应用。
本文从市场规模、竞争态势、应用领域等多个角度对感应电炉市场进行了分析,旨在提供给相关行业从业者和投资者参考和决策依据。
1. 引言感应电炉是基于感应加热原理工作的电炉设备,利用高频电流在导体内产生涡流完成加热作业。
相比传统的火焰或电阻加热方式,感应电炉具有加热速度快、温度均匀、能源利用率高等优势,因此在一系列应用场景中得到了广泛的应用。
2. 市场规模分析感应电炉市场在近年来呈现快速增长的趋势。
全球范围内,工业制造行业对感应电炉需求大,主要应用于金属熔炼、锻造、热处理等领域。
根据市场研究机构的数据显示,2019年全球感应电炉市场规模达到XX亿美元,并且预计未来几年仍将保持较高的增长率。
3. 竞争态势分析感应电炉市场竞争激烈,主要厂商包括XX、XX、XX等。
这些厂商通过产品创新、技术研发和市场推广等手段不断提升产品性能和市场竞争力。
同时,一些新兴企业也加入到市场竞争中,通过低价策略和专业化定位来争夺市场份额。
4. 应用领域分析感应电炉在不同领域中有着广泛的应用。
工业制造行业是感应电炉主要应用领域之一,其中金属熔炼和热处理是最为常见的应用场景。
感应电炉在家庭使用领域也有一定市场份额,如电磁炉就是一种常见的家用感应电炉。
此外,医疗、航天、能源等领域也开始逐渐应用感应电炉。
5. 持续创新和发展趋势为了应对市场竞争,厂商们不断进行产品创新和技术改进。
在感应电炉领域,研发出更高效、更节能的设备是主要的发展方向。
此外,随着人们对环保意识的提高,环保型感应电炉也成为行业的发展趋势。
同时,与人工智能、物联网等技术的结合也为感应电炉的应用带来了更多可能性。
结论感应电炉作为一种高效、环保且节能的加热设备,其市场前景广阔。
全球感应电炉市场规模正在不断扩大,竞争态势也越发激烈。
应用领域广泛,持续创新和发展趋势也为市场带来了更多机遇和挑战。
各种熔炼炉分类及用途一、高频感应电炉高频感应电炉是一种常见的熔炼炉,主要用于金属的熔炼、加热和热处理。
它通过高频电磁感应原理将电能转化为热能,快速加热金属材料。
高频感应电炉具有加热速度快、效率高、温度控制精准等优点,广泛应用于钢铁、有色金属、电子材料等行业。
二、电阻炉电阻炉是一种利用电阻加热原理进行熔炼的设备。
它通常由电阻丝、电源和控制系统组成。
电阻炉适用于各种金属的熔炼和铸造,如铜、铝、锌等。
与其他熔炼炉相比,电阻炉具有加热速度快、温度控制精准、能耗低等优点。
三、电弧炉电弧炉是一种利用电弧加热原理进行熔炼的设备。
它通过电弧放电产生高温,使金属材料迅速熔化。
电弧炉适用于各种金属的熔炼和炼钢,如铁、钢、不锈钢等。
电弧炉具有加热速度快、温度控制精准、能耗低等优点。
四、电感耦合等离子体炉电感耦合等离子体炉是一种利用等离子体加热原理进行熔炼的设备。
它通过高频电流激发金属材料形成等离子体,将电能转化为热能。
电感耦合等离子体炉适用于高温合金、稀土金属等的熔炼和精炼。
它具有温度控制精准、能耗低、熔炼效果好等优点。
五、氧化铝电解炉氧化铝电解炉是一种用于生产氧化铝的特殊熔炼炉。
它通过电解氧化铝熔体,将氧化铝还原为金属铝。
氧化铝电解炉通常由炉体、电解槽、电源等部分组成。
氧化铝电解炉广泛应用于铝的生产领域,具有生产效率高、能耗低、产品质量稳定等优点。
六、真空熔炼炉真空熔炼炉是一种在真空环境下进行熔炼的设备。
它通过将金属材料放入真空炉中,加热至高温使其熔化。
真空熔炼炉适用于高温合金、粉末冶金等领域。
真空熔炼炉具有温度控制精准、杂质少、熔炼效果好等优点。
七、电渣重熔炉电渣重熔炉是一种用于重熔金属材料的设备。
它通过电磁感应作用,将金属材料熔化并与电渣分离。
电渣重熔炉广泛应用于废旧金属的回收和再利用。
它具有能耗低、热效率高、熔炼质量好等优点。
八、激光熔炼炉激光熔炼炉是一种利用激光束进行熔炼的设备。
它通过激光束对金属材料进行高能量密度的瞬时加热,使其迅速熔化。
中频感应炉的节能环保与安全防护与冲天炉、电弧炉和燃料相比,中频感应电炉在节能、环保等方面具有明显优势。
随着电力工业的发展,燃料价格的攀升,以及对环境保护要求的提高,中频感应电炉在铸造、冶金、铸管等工业另据获得了日益广泛的应用。
本文从炉子的结构设计的角度出发,介绍应达公司的产品为代表的现代中频电炉在节能、环保和安全防护方面的主要特点。
一、中频感应炉的节能在固态感应变频电源成熟应用之前,熔化金属的感应电炉主要是工频电炉,与工频炉相比,中频炉的功率密度高达500-1000KW/T,熔炼速度快,因此中频炉熔化节能非常显著。
目前,技术先进的中频电炉熔化铁液至1500℃的能耗为500~520KW·H/T。
要达到这样低的能耗指标,需在电炉设备的结构设计、关键材料的选择方面采取各种节能措施。
a)采用电压反馈式串联谐振中频电源。
这种形式的中频电源变换效率高(>97.5%),不论输出功率高低,系统的功率因数都不低于95%。
由于高的变换效率和高的功率因数,所以电炉配用的变压器的KV A容量较小。
b)中频电源应具有输出频率自动跟踪功能。
此功能可使系统在熔化的全过程中始终处于谐振状态,炉子加料后,一开始通电就能满功率运行,因此熔化速度快,可节省电能。
c)变频电源装置内的主要连接母排,以及电源和炉体之间的连接母排采用大截面的空冷铜排。
由于导电截面大、电阻小,因此电流通过的损耗就小,而且不需消耗冷却水塔和水泵的能量。
经过真空除气冶炼,铜材的含氧量<20×10-6(20ppm),使铜材的导电率显著提高。
由于铜材的导电率高,并且厚壁管的导电截面大(一般为5~8mm),可减少损耗。
d)磁轭的截面积的设计要合理,并采用单向趋晶的优质冷轧硅钢片制造,硅钢片的壁厚应<0.3mm,以减少铁损。
e)整套电炉设备的布置合理、紧凑。
变压器与中频电源之间,以及中频电源与炉体之间的距离应尽可能小,以减少电能输送的损耗。
以上是电炉制造厂商在中频感应炉结构设计、材料算用等方面所采取的节能措施,从而使制造出来的电炉具有先进的节能性能。

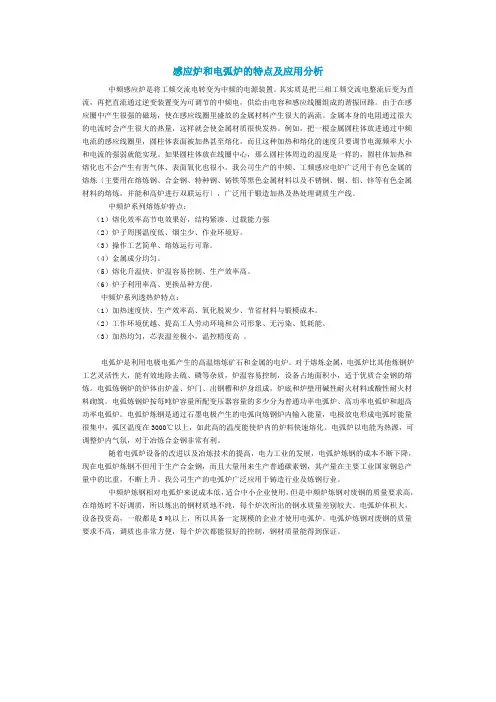

感应炉和电弧炉的特点及应用分析
中频感应炉是将工频交流电转变为中频的电源装置。
其实质是把三相工频交流电整流后变为直流,再把直流通过逆变装置变为可调节的中频电,供给由电容和感应线圈组成的谐振回路。
由于在感应圈中产生很强的磁场,使在感应线圈里盛放的金属材料产生很大的涡流。
金属本身的电阻通过很大的电流时会产生很大的热量,这样就会使金属材质很快发热。
例如,把一根金属圆柱体放进通过中频电流的感应线圈里,圆柱体表面被加热甚至熔化,而且这种加热和熔化的速度只要调节电源频率大小和电流的强弱就能实现。
如果圆柱体放在线圈中心,那么圆柱体周边的温度是一样的,圆柱体加热和熔化也不会产生有害气体、表面氧化也很小。
我公司生产的中频、工频感应电炉广泛用于有色金属的熔炼〔主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、铜、铝、锌等有色金属材料的熔炼,并能和高炉进行双联运行〕,广泛用于锻造加热及热处理调质生产线。
中频炉系列熔炼炉特点:
(1)熔化效率高节电效果好,结构紧凑、过载能力强
(2)炉子周围温度低、烟尘少、作业环境好。
(3)操作工艺简单、熔炼运行可靠。
(4)金属成分均匀。
(5)熔化升温快、炉温容易控制、生产效率高。
(6)炉子利用率高、更换品种方便。
中频炉系列透热炉特点:
(1)加热速度快、生产效率高、氧化脱炭少、节省材料与锻模成本。
(2)工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能。
(3)加热均匀,芯表温差极小,温控精度高。
电弧炉是利用电极电弧产生的高温熔炼矿石和金属的电炉。
对于熔炼金属,电弧炉比其他炼钢炉工艺灵活性大,能有效地除去硫、磷等杂质,炉温容易控制,设备占地面积小,适于优质合金钢的熔炼。
电弧炼钢炉的炉体由炉盖、炉门、出钢槽和炉身组成,炉底和炉壁用碱性耐火材料或酸性耐火材料砌筑。
电弧炼钢炉按每吨炉容量所配变压器容量的多少分为普通功率电弧炉、高功率电弧炉和超高功率电弧炉。
电弧炉炼钢是通过石墨电极产生的电弧向炼钢炉内输入能量,电极放电形成电弧时能量很集中,弧区温度在3000℃以上,如此高的温度能使炉内的炉料快速熔化。
电弧炉以电能为热源,可调整炉内气氛,对于冶炼合金钢非常有利。
随着电弧炉设备的改进以及冶炼技术的提高,电力工业的发展,电弧炉炼钢的成本不断下降,现在电弧炉炼钢不但用于生产合金钢,而且大量用来生产普通碳素钢,其产量在主要工业国家钢总产量中的比重,不断上升。
我公司生产的电弧炉广泛应用于铸造行业及炼钢行业。
中频炉炼钢相对电弧炉来说成本低,适合中小企业使用,但是中频炉炼钢对废钢的质量要求高,在熔炼时不好调质,所以炼出的钢材质地不纯,每个炉次所出的钢水质量差别较大。
电弧炉体积大,设备投资高,一般都是3吨以上,所以具备一定规模的企业才使用电弧炉。
电弧炉炼钢对废钢的质量要求不高,调质也非常方便,每个炉次都能很好的控制,钢材质量能得到保证。
