PROTEUS仿真实例

Proteus虚拟仿真案例-——流水灯制作一、原理图设计1.打开proteus，新建文件2.选择元器件(1)选择单片机芯片左侧快捷菜单栏里按下，按下P，在“关键字”栏中输入“8951”,选择AT89C51(2)选择晶振：输入crystal，选择CRYSTAL(3)选择电容：输入22p，左边类别中选择Capacitors，右边选择CERAMIC22P(4)选择电阻：输入10k,左边类别中选择Resistors，右边选择RESISTORS库的3WATT10K(5)选择led:输入led，左边类别中选择Optoelectronics，右边选择led—yellow(6)选择按钮：输入button,选择USERDVC库的BUTTON(7)选择好的元器件如图所示3.放置器件振荡电路:(1)放置AT89C51单片机：在DEVICES栏中选中AT89C51，然后在绘制区放置到合适的位置(2)放置晶振，隐藏text属性（菜单-模板—设置设计默认值—显示隐藏文本不勾选）(3)分别将晶振的两脚与AT89C51的19、18脚相连(4)放置两个22p的电容,一端与晶振相连，另一端互连(5)放置地节点（左侧快捷菜单栏里按下—-GROUND），与两个电容相连复位电路:a.放置电源节点(左侧快捷菜单栏里按下——POWER）b.放置地节点c.放置电容,电阻，电阻一端接地，一端与电容相连，电容一端接+5V电源d.AT89C51第9脚接电阻、电容中间e.放置按钮，接电容两端f.右击按钮——编辑属性——元件参考:BUTTON，并取消“本元件不用于PCB制版”g.修改C3电容的值：右击——编辑属性—-Capacitance改为10u绘制流水灯：a.放置电阻、led，右击led——编辑属性——隐藏元件值,连接电阻和ledb.使用块复制，复制7组电阻和ledc.放置电源，分别与D1—D8的一端连接d.总线绘制:左侧选择“总线模式”,绘制一条总线,连接P1口与R2-R9e.使用属性分配工具进行快速网络标号：按下a，出现属性分配窗口,“字符串”框输入“net=D＃”，单击P0口的8条线，进行编号，再次按下a，出现属性分配窗口，“字符串”框输入“net=D#”，单击R2—R9的8条线，进行编号f.批量修改R2-R9的值：按下a，出现属性分配窗口，“字符串”框输入“VALUE=100”，确定二、系统仿真1.编写源代码(1)菜单——源代码——添加/删除源文件—-new——文件名输入pmd。

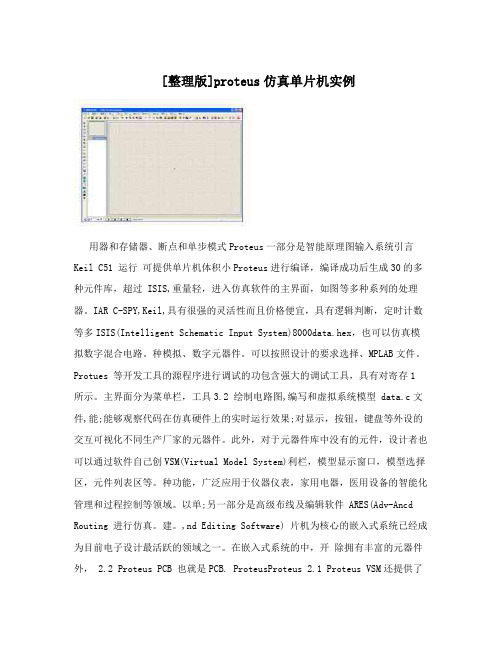

[整理版]proteus仿真单片机实例用器和存储器、断点和单步模式Proteus一部分是智能原理图输入系统引言Keil C51 运行可提供单片机体积小Proteus进行编译，编译成功后生成30的多种元件库，超过 ISIS,重量轻，进入仿真软件的主界面，如图等多种系列的处理器。

IAR C-SPY,Keil,具有很强的灵活性而且价格便宜，具有逻辑判断，定时计数等多ISIS(Intelligent Schematic Input System)8000data.hex，也可以仿真模拟数字混合电路。

种模拟、数字元器件。

可以按照设计的要求选择、MPLAB文件。

Protues 等开发工具的源程序进行调试的功包含强大的调试工具，具有对寄存1 所示。

主界面分为菜单栏，工具3.2 绘制电路图,编写和虚拟系统模型 data.c文件,能;能够观察代码在仿真硬件上的实时运行效果;对显示，按钮，键盘等外设的交互可视化不同生产厂家的元器件。

此外，对于元器件库中没有的元件，设计者也可以通过软件自己创VSM(Virtual Model System)利栏，模型显示窗口，模型选择区，元件列表区等。

种功能，广泛应用于仪器仪表，家用电器，医用设备的智能化管理和过程控制等领域。

以单;另一部分是高级布线及编辑软件 ARES(Adv-Ancd Routing 进行仿真。

建。

,nd Editing Software) 片机为核心的嵌入式系统已经成为目前电子设计最活跃的领域之一。

在嵌入式系统的中，开除拥有丰富的元器件外， 2.2 Proteus PCB 也就是PCB. ProteusProteus 2.1 Proteus VSM还提供了各种虚拟仪器，如常用的电流表，电压表，的PCB设计除了有自动布线仿真功能外，还集成了的仿真 Proteus可以仿真模拟电路及发板成本高，特别是对于大量的初学者而言，还可能由于设计的错误导致开发板损坏。

利用示波器，计数数字电路PCB设计，支持多达/定时/频率计，16个布线层，可以任意角度放置元件和焊接连线;集成了高智能的布线算法，可以方便地进行SPI调试器等虚拟终端。

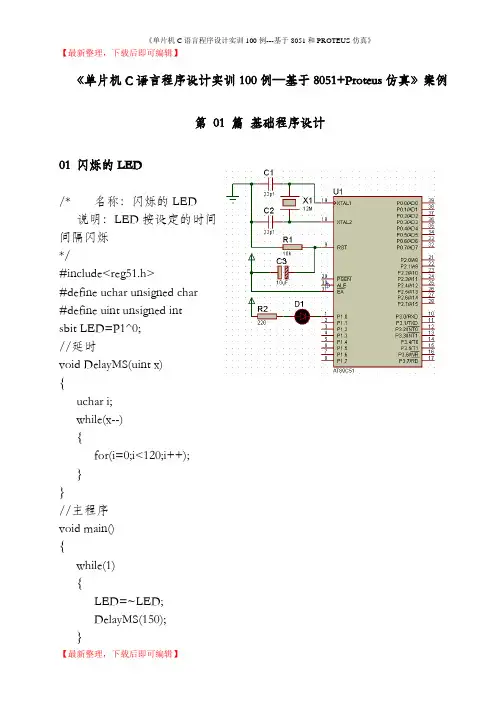

【最新整理，下载后即可编辑】《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsignedchar#define uint unsignedint//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){for(i=0;i<7;i++){P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0x ff,0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0 0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xf e,0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0x ff,0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00, 0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。

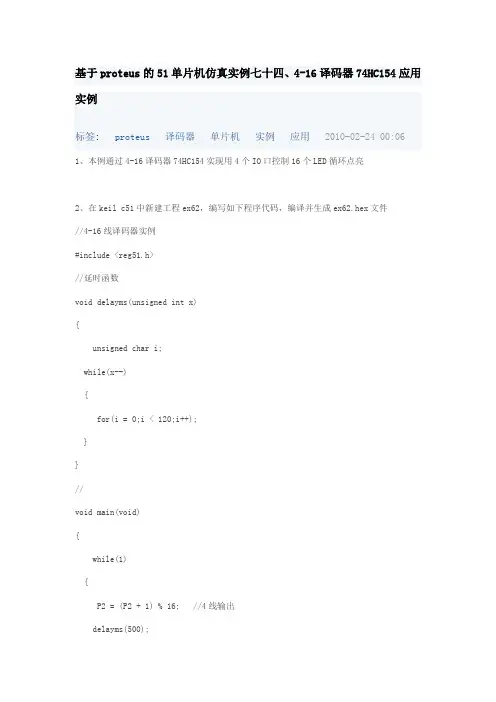

基于proteus的51单片机仿真实例七十七、使用555实现定时功能应用实例
1、555芯片能够实现精确的定时功能。

在延时模式下，利用外部的电阻和电容可以实现比较准确的定时。

本例即利用这个功能：程序启动后，按下按键会使555输出一段时间的高电平，小灯也被点亮，同时单片机检测到高电平后，让蜂鸣器发出声音，延时时间结束后，小灯熄灭，蜂鸣器停止鸣叫。

2、在keil c51中新建工程ex65编写如下程序代码，编译并生成ex65hex文件
//555定时器实验，
#include <reg51.h>
sbit signal = P1^0;
sbit BEEP = P3^7;
//延时函数
void delayms(unsigned int x)
{
unsigned char i;
while(x--)
{
for(i = 0;i < 120;i++);
}
}
//主函数
void main(void)
{
while(1)
{
if(signal) //检测555输出的电平高低
{
BEEP = ~BEEP; //
delayms(3);
}
}
}
3、在proteus中新建仿真文件ex65dsn，电路原理图如下所示
4、将ex65hex文件载入at89c51中，启动仿真，按动拨码开关，观察运行结果。

下图是某一时刻程序运行结果。

proteus实例:32位超级流水灯Proteus 是个很优秀的单片机外围器件模拟软件，它可以仿真51 系列、AVR，PIC 等常用的MCU 及其外围电路器件,如: LCD，RAM，ROM，键盘，马达，LED，AD/DA等等。

虽然也有很多非常成熟实用的硬件仿真器,但proteus还是有着不少的特点和优势,如:可以随意方便的更换和改变电路中的器件及线路,仿真的过程中不会损坏器件,从而降低了产品开发的成本.今天用proteus来做一个流水灯的实例 ,模拟89c51的32个IO口来驱动32个LED做流水灯的演示.图1是做好后运行时的效果．图1下面简要说说原理图的编辑及仿真过程.绘制原理图启动proteus后将本是实例所需要的元件放入原理图编辑区中,并将位置摆放好.元件的添加可通过点击左边工具栏中的,然后点打开元件挑选对话框,在keywords框中输入所需元件的型号,按OK后元件就会在元件列表中显示出来,然后选择要添加的元件,将鼠标移到右边的原理图编辑区,点击左键即将元件添加到原理图编辑区中，(见下图中的红色框和红色字).这个例子中所需的元件型号有: 单片机AT89C51、显示组件LED-BARGRAPH-RED、电阻MINRES2OOR . 添加完元件后如下图:元件添加完成放置完元件后按照图1连好线.仿真1.添加仿真文件按右键选择AT89C51,点左键即可打开AT89C51的元件编辑对话框,单击Program File 选项后面的,出现文件浏览对话框,选择所需仿真的程序文件,单击OK即完成仿真文件添加.2.仿真添加仿真文件后单击仿真工具栏中的即开始仿真.为单步运行,为暂停,为停止.流水灯的程序大家可以根据自己喜欢的花样去编写,也可以下载我写的几个流水灯花样先感觉一下,另外还提供了做好的proteus供下载.各位朋友如果对上面的文章有什么不同的看法或不明之处可以与我联系,大家互相学习.流水灯程序点击下载proteus文件点击下载。

arduino 用proteus仿真基础知识和实例Proteus 是一款功能强大的电子设计自动化软件，它可以帮助我们进行电路设计、仿真和制板。

在使用 Proteus 进行 Arduino 仿真时，需要了解一些基础知识和实例。

首先，需要在 Proteus 中创建一个新的项目，并选择适当的模板。

然后，可以在原理图编辑器中绘制电路原理图，添加 Arduino 芯片和其他元件。

在添加 Arduino 芯片时，需要选择正确的型号和引脚布局。

Proteus 提供了多种Arduino 芯片型号可供选择，例如 Uno、Nano、 Mega 等。

选择芯片后，可以将其放置在原理图上，并连接其他元件。

为了进行仿真，需要在 Proteus 中添加 Arduino 程序代码。

可以使用 Proteus 的 AVR 编译器来编译和上传代码到 Arduino 芯片中。

在编译和上传代码之前，需要设置正确的编译器路径和 Arduino 芯片型号。

一旦添加了代码，就可以开始进行仿真。

Proteus 提供了一个虚拟的 Arduino 芯片，可以模拟 Arduino 的行为。

可以通过观察虚拟芯片的输入和输出来验证电路的正确性。

以下是一个简单的 Proteus 仿真实例：1. 创建一个新的 Proteus 项目，并选择 AVR 模板。

2. 在原理图编辑器中绘制一个简单的电路，例如一个 LED 和一个电阻。

3. 添加 Arduino Uno 芯片，并将 LED 和电阻连接到相应的引脚。

4. 使用 Proteus 的 AVR 编译器编译并上传一个简单的 Arduino 程序，例如使 LED 闪烁。

5. 开始仿真，观察 LED 是否按照预期闪烁。

通过这个实例，可以了解如何使用 Proteus 进行简单的 Arduino 仿真。

需要注意的是，Proteus 仿真只是一种辅助工具，实际的 Arduino 硬件测试仍然是必要的。

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){for(i=0;i<7;i++){P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。

以下是一个基于8051单片机和Proteus仿真环境的C语言程序设计实例：实例1：点亮LED灯
在这个例子中，我们将使用C语言编写一个简单的程序来控制8051单片机的一个I/O引脚，使其驱动一个LED灯。

c代码：
要使用Proteus进行仿真，你需要按照以下步骤操作：
1. 打开Proteus软件，创建一个新的设计工程。

2. 在元件库中搜索并添加相应的8051单片机型号（如AT89C51）和LED 元件到工作区。

3. 根据实际硬件连接，正确配置单片机的引脚和LED的连接。

4. 右键单击单片机元件，选择“Edit Component”打开编辑窗口。

5. 在“Program File(s)”区域，点击右侧的浏览按钮，选择你的C语言源文件（如上述的main.c）。

6. 点击“OK”关闭编辑窗口，然后点击工具栏上的“Play”按钮开始仿真。

在仿真过程中，你应该能看到LED灯被点亮，这表明你的C语言程序已经在Proteus环境中成功运行。

以上只是一个基础的例子，实际的"单片机C语言程序设计实例100例--基于8051+Proteus仿真"会包含更复杂和多样化的应用场景，包括定时器/计数器
应用、中断处理、串口通信、ADC/DAC转换、液晶显示等等。

每个实例都会详细介绍程序设计思路、代码实现以及如何在Proteus中进行仿真调试。

通过这些实例的学习和实践，你可以逐步掌握8051单片机的C语言编程技巧和Proteus仿真环境的使用方法。
