机械零件的工艺性分析

零件的工艺性分析
零件的工艺性分析是指对零件在制造过程中所需要的工艺技术进行分析和评估。

通过工艺性分析，可以确定零件制造过程中可能出现的问题和难点，找出解决方案，提高零件的生产效率和质量。

工艺性分析通常包括以下几个方面：
1. 材料选择：选择适合零件功能和制造工艺的材料，考虑材料的机械性能、耐磨性、耐腐蚀性等特性。

2. 成型工艺：确定最适合零件形状和尺寸的成型工艺，包括铸造、锻造、压铸、注塑等。

3. 加工工艺：选择合适的加工工艺，如车削、铣削、钻削、磨削等，确保零件加工精度和表面质量要求。

4. 焊接工艺：对于需要焊接的零件，分析合适的焊接工艺和焊接材料，确保焊接质量。

5. 表面处理工艺：对零件的表面进行处理，如镀层、喷涂、热处理等，提高零件的耐腐蚀性和美观性。

6. 装配工艺：分析零件的装配工艺，确保装配的准确性和稳定性。

通过对零件的工艺性进行全面的分析，可以有效地规划和优化零件的制造过程，提高零件的质量和生产效率。

零件的工艺性分析一、分析研究产品的零件图样和装配图样在编制零件机械加工工艺规程前，首先应研究零件的工作图样和产品装配图样，熟悉该产品的用途、性能及工作条件，明确该零件在产品中的位置和作用；了解并研究各项技术条件制订的依据，找出其主要技术要求和技术关键，以便在拟订工艺规程时采用适当的措施加以保证。

工艺分析的目的，一是审查零件的结构形状及尺寸精度、相互位置精度、表面粗糙度、材料及热处理等的技术要求是否合理，是否便于加工和装配；二是通过工艺分析，对零件的工艺要求有进一步的了解，以便制订出合理的工艺规程。

如图3-8 所示的汽车钢板弹簧吊耳，使用时，钢板弹簧与吊耳两侧面是不接触的，所以吊耳内侧的粗糙度可由原来的设计要求R a3.2 μ m 建议改为Ra12.5 μ m. 。

这样在铣削时可只用粗铣不用精铣，减少铣削时间。

再如图3-9 所示的方头销，其头部要求淬火硬度55~60HRC ，所选用的材料为T 8A ，该零件上有一孔φ 2H7 要求在装配时配作。

由于零件长度只有15mm ，方头部长度仅有4mm ，如用T 8A 材料局部淬火，势必全长均被淬硬，配作时，φ 2H7 孔无法加工。

若建议材料改用20Cr 进行渗碳淬火，便能解决问题。

二、结构工艺性分析零件的结构工艺性是指所设计的零件在满足使用要求的前提下，制造的可行性和经济性。

下面将从零件的机械加工和装配两个方面，对零件的结构工艺性进行分析。

（一）机械加工对零件结构的要求1 ．便于装夹零件的结构应便于加工时的定位和夹紧，装夹次数要少。

图3 -10a 所示零件，拟用顶尖和鸡心夹头装夹，但该结构不便于装夹。

若改为图b 结构，则可以方便地装置夹头。

2 ．便于加工零件的结构应尽量采用标准化数值，以便使用标准化刀具和量具。

同时还注意退刀和进刀，易于保证加工精度要求，减少加工面积及难加工表面等。

表3-8b 所示为便于加工的零件结构示例。

3 ．便于数控机床加工被加工零件的数控工艺性问题涉及面很广，下面结合编程的可能性与方便性来作工艺性分析。

机械零件结构工艺性分析与工艺路线的拟定机械制造是工业生产中的重要方向，而机械零件是机械结构中的组成部分，其质量直接关系到机械产品的使用寿命和性能。

机械零件的制造需要涉及到材料、加工、组装等多个方面，其中结构工艺性分析与工艺路线的拟定是制造过程中的关键环节。

一、机械零件结构工艺性分析机械零件的结构设计应基于产品性能要求和零件本身的加工工艺能力，因此结构工艺性分析是设计和制造过程中的重要环节。

结构工艺性分析需要考虑以下几个方面：1.工艺性分析工艺性分析包括材料性能、加工难易程度、加工方法等因素的分析，对零件的加工难度和生产效率进行评估。

必须考虑每个零件的各个部分，包括设计尺寸和要求，加工难度，工艺可行性，设备的可用性等因素。

2.可靠性分析可靠性分析是对零件在制造过程中是否容易产生质量问题进行评估。

其目的在于找出可能导致零件质量不稳定的因素并加以消除。

3.生产装备和工作环境分析包括零件加工的设备、工作环境、人员技能水平等因素的分析。

二、机械零件工艺路线的拟定一个完整的加工流程应包括以下几个步骤：1.准备工作确定加工顺序、确定加工所使用的原材料、制作加工工装夹具等。

2.机床安装、调整和试运行保证机床和工具的精度和准确性，有利于提高加工质量和生产效率。

3.工艺试样制作进行工序试样制作和取样检测以确认加工参数，保障每个加工工序的质量。

4.批量生产在确定、检查和校验加工参数的基础上，进行批量生产。

在工艺路线的制定过程中，应注意以下几个方面：1.考虑零件的作用，尽量缩短生产周期，提高生产效率，优化生产成本。

2.结合机床的加工能力和机械刀具的切削性能，制定符合实际生产需要的加工路线。

3.严格按照零件要求和质量标准，制定生产计划和加工参数，保证零件的加工精度。

结论机械零件的制造是一个生产过程，需要通过结构工艺性分析和工艺路线的拟定来保障生产质量和效率。

在设计和制造过程中，需要考虑到多个因素，如材料、加工、装备和工作环境等。

机械零件结构工艺性分析与工艺路线的拟定(doc 38页)目录一、零件结构工艺性分析 (3)1. 零件的技术要求 (3)2. 确定堵头结合件的生产类型 (4)二、毛坯的选择 (5)1．选择毛坯 (5)2．确定毛坯的尺寸公差 (6)三、定位基准的选择 (7)1．精基准的选择 (7)2．粗基准的选择 (8)四、工艺路线的拟定 (8)1．各表面加工方法的选择 (8)2．加工阶段的划分 (9)3．加工顺序的安排 (10)4．具体方案的确定 (10)五、工序内容的拟定 (11)1. 工序的尺寸和公差的确定 (11)2. 机床、刀具、夹具及量具的选择 (13)3. 切削用量的选择及工序时间计算 (14)六、设计心得 (38)七、参考文献 (39)一、零件结构工艺性分析1.零件的技术要求1.堵头结合件由喂入辊轴和堵头焊接在一起。

其中喂入辊轴：材料为45钢。

堵头：材料为Q235-A。

且焊缝不得有夹渣、气孔及裂纹等缺陷。

2.零件的技术要求表：加工表面尺寸及偏差／mm 公差／mm及精度等级表面粗糙度／μm形位公差／mmφ40h7 IT7 3.2喂入辊轴φ50 12.5外圆表面φ40h7 IT7 2.5喂入辊206 12.5轴两端面堵头外圆加工面φ181js7 IT7 3.2堵头内孔加工面φ40H8 IT8 3.2堵头左右外端面φ90 IT7 12.5堵头内部φ70 12.5右端面堵头内壁φ151 12.5φ70 12.5堵头孔外壁堵头内端70 12.5面2. 确定堵头结合件的生产类型根据设计题目年产量为10万件，因此该左堵头结合件的生产类型为大批量生产。

二、毛坯的选择1．选择毛坯由于该堵头结合件在工作过程中要承受冲击载荷，为增强其的强度和冲击韧度，堵头选用锻件，材料为Q235-A，因其为大批大量生产，故采用模锻。

喂入辊轴由于尺寸落差不大选用棒料，材料为45钢。

2．确定毛坯的尺寸公差喂入辊轴：根据轴类零件采用精轧圆棒料时毛坯直径选择可通过零件的长度和最大半径之比查的毛坯直径206L 8.24R 25==查表得毛坯直径为：φ55根据其长度和直径查得端面加工余量为2。

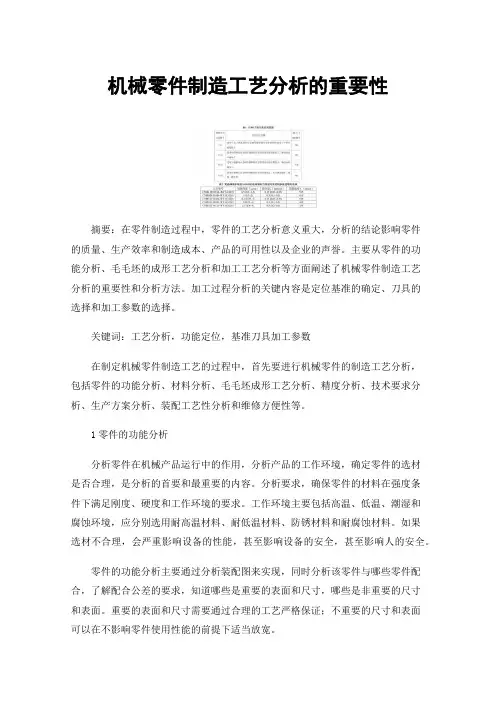

机械零件制造工艺分析的重要性摘要：在零件制造过程中，零件的工艺分析意义重大，分析的结论影响零件的质量、生产效率和制造成本、产品的可用性以及企业的声誉。

主要从零件的功能分析、毛毛坯的成形工艺分析和加工工艺分析等方面阐述了机械零件制造工艺分析的重要性和分析方法。

加工过程分析的关键内容是定位基准的确定、刀具的选择和加工参数的选择。

关键词：工艺分析，功能定位，基准刀具加工参数在制定机械零件制造工艺的过程中，首先要进行机械零件的制造工艺分析，包括零件的功能分析、材料分析、毛毛坯成形工艺分析、精度分析、技术要求分析、生产方案分析、装配工艺性分析和维修方便性等。

1零件的功能分析分析零件在机械产品运行中的作用，分析产品的工作环境，确定零件的选材是否合理，是分析的首要和最重要的内容。

分析要求，确保零件的材料在强度条件下满足刚度、硬度和工作环境的要求。

工作环境主要包括高温、低温、潮湿和腐蚀环境，应分别选用耐高温材料、耐低温材料、防锈材料和耐腐蚀材料。

如果选材不合理，会严重影响设备的性能，甚至影响设备的安全，甚至影响人的安全。

零件的功能分析主要通过分析装配图来实现，同时分析该零件与哪些零件配合，了解配合公差的要求，知道哪些是重要的表面和尺寸，哪些是非重要的尺寸和表面。

重要的表面和尺寸需要通过合理的工艺严格保证；不重要的尺寸和表面可以在不影响零件使用性能的前提下适当放宽。

2 毛毛坯成形工艺分析毛毛坯的成形方法主要有铸造成形、锻造成形、焊接成形、冲压成形、塑性成形和型材切割。

毛小方坯的成形选择应符合工艺性、经济性、适应生产条件和环保的原则。

一般零件的材质是确定的，成型方法也是确定的。

对于齿轮箱等箱体零件，材料采用HT200，成型方式采用铸造。

毛毛坯成形分析包括零件结构分析和材料铸造性能分析，具体如下：应满足铸造工艺性，要求壁厚合理，不能过厚，容易造成铸造缺陷，如缩松缩孔；等，壁厚不应薄于最小壁厚，否则会出现浇注不足、强度和刚度不足的现象。

毕业设计(论文)零件的结构工艺性分析学 院工业制造与管理学院 年 级 专 业学 号 2 学生姓名指导老师刘俊蓉2013 年 3 月毕业论文(设计)诚信承诺书四川科技职业学院毕业设计（论文）评审表（指导教师用）说明：在“A、B、C、D、E”对应的栏目下划“√”四川科技职业学院毕业设计(论文)任务书摘要数控技术是用数字信息对机械运动和工作过程进行控制的技术，它是继传统的机械制造技术、计算机技术、现代控制技术、传感检测技术、网络通讯技术和光电技术一体的现代制造业的基础技术，具有高精度、高效率、柔性自动化等特点，对制造业实现柔性自动化、集成化和智能化起着举足轻重的作用。

数控装备则是以数控技术为代表的新技术对传统制造业和新兴制造业的渗透而形成的机电一体化的产品。

数控技术制造自动化的基础，是现在制造装备的灵魂核心，是国家工业和国防工业现代化的重要手段，关系到国家的战略地位，体现国家的综合水平，其水平高低和数控装备的多少是衡量一个国家工业现代化的标志。

零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。

为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。

机械零部件的工艺性不足是现代工业生产中提高效益、确保产品质量的关键。

零部件的结构应满足在制造、维修全过程中符合科学性、可行性和经济性的要求。

工艺性具有整体性、相对性和灵活性的特点。

本论文就数控加工对典型的轴类零件进行的零件结构工艺性分析，主要是对零件图的分析、毛胚的选择、零件的热处理、工艺路线的制定、数控加工工艺文件的填写、数控加工过程的编写。

设计合理的加工工艺过程，充分发挥数控加工的优质、高效、低成本的特点，以及对零件的加工工艺进行分析。

关键词：零件；结构；工艺性；数控加工目录第一章零件的结构工艺性 (1)1.1、零件结构工艺性的一般原则 (1)1.1.1、便于安装 (1)1.1.2、便于加工和测量 (1)1.1.3、利于保证加工质量和提高生产效率 (2)1.2、零件的结构工艺性 (2)1.2.1、合理确定零件加工精度与表面质量 (2)1.2.2、保证位置精度的可能性 (2)1.2.3、尽量避开或简化内表面的加工 (2)1.2.4、合理的规定表面粗糙等级和粗糙度的数值 (2)1.2.5、零件结构工艺分析——图纸的审查 (3)第二章零件加工工艺分析 (9)2.1、分析零件图纸中的尺寸标注 (10)2.2、零件的结构工艺性分析 (11)第三章工艺方案 (12)3.1、零件的材料选择、毛胚及热处理 (12)3.1.1、轴类零件的材料 (12)3.1.2、轴类零件的热处理 (12)3.2、轴类零件的安装方式 (12)3.2.1、采用两中心孔定位装夹 (13)3.2.2、用外圆表面定位装夹 (13)3.2.3、用各种堵头或拉杆心轴定位装夹 (13)第四章零件加工工艺设计 (14)4.1、确定加工路线 (14)4.2、数控加工工艺过程卡片 (15)4.3、编写程序数控加工程序 (16)结论 (20)致谢 (21)参考文献 (22)第一章零件的结构工艺性1.1、零件结构工艺性的一般原则为了获得良好的工艺性，设计人员首先要了解和熟悉常见的加工策略毕业论文的工艺特点。

零件的工艺分析工艺分析是指对产品制造或加工的过程进行全面、系统的研究和分析，以确定最佳的工艺路线和操作参数，从而提高产品的质量和生产效率。

在零件制造过程中，工艺分析的重要性不可忽视。

本文将从材料选择、工艺路线和操作参数三个方面来进行零件的工艺分析。

一、材料选择材料的选择对零件的工艺过程以及最终产品的质量和性能有着重要的影响。

在进行材料选择时，需要综合考虑以下几个方面：1.机械性能：根据零件在使用过程中所受到的力学载荷和环境条件，选择具有足够强度和韧性的材料，确保零件在工作时不会出现断裂或变形等问题。

2.耐腐蚀性：对于暴露在恶劣环境下的零件，如汽车发动机零件、化工设备零件等，需要选择具有良好耐腐蚀性的材料，以延长零件的使用寿命。

3.加工性：材料的加工性指的是材料在特定条件下进行切削、成形等加工工艺时的难易程度。

选择加工性良好的材料可以降低生产成本和加工难度。

二、工艺路线工艺路线是指零件加工、制造的具体步骤和方法。

选择合适的工艺路线可以提高生产效率、降低成本并保证产品质量。

下面以机械零件的制造为例，介绍一种常见的工艺路线。

1.零件的切削加工：根据零件的形状和尺寸，选择合适的切削方法，如车削、铣削、钻削等。

在切削加工过程中，需要根据材料硬度和切削力的大小选择合适的切削速度和进给量，以避免刀具磨损过快或零件表面质量不达标。

2.热处理：对于某些要求更高强度或改善材料性能的零件，需要进行热处理。

热处理包括淬火、回火、正火等过程，通过控制加热温度、保温时间和冷却速度等参数，使材料达到理想的组织结构和性能。

3.表面处理：零件表面的处理可以提高零件的耐腐蚀性和装饰效果。

常见的表面处理方法包括喷涂、电镀、镀膜、抛光等。

三、操作参数操作参数是指在具体的加工过程中，需要控制和调整的各项参数。

优化操作参数有助于提高零件的加工精度、降低成本，并缩短加工周期。

以下是一些常见的操作参数：1.切削速度：切削速度是指刀具在单位时间内切削工件的线速度。

机械工艺分析报告模板1. 背景介绍在进行机械产品制造之前，对机械工艺进行全面的分析是非常重要的。

本报告将对某一特定机械产品的工艺进行分析，包括材料选择、加工工艺、装配工艺等方面。

通过该分析，可以评估产品的成本、质量、生产效率等重要指标，为生产过程提供指导意见和改进建议。

2. 产品概述描述需要进行机械工艺分析的具体产品的基本情况，包括主要功能、外形尺寸、产品结构等。

3. 材料选择分析根据产品的使用环境、需要承受的力学和化学作用等因素，分析并选择适合的材料。

考虑材料的强度、硬度、耐磨性、耐腐蚀性等性能指标，并与成本进行综合考虑。

4. 加工工艺分析根据产品的形状、材料等特点，分析并选择合适的加工工艺。

考虑到工艺的精度要求、工艺的复杂性、加工速度等因素，选择最合理的加工方法。

衡量加工工艺优劣的指标包括加工精度、加工效率和加工成本等。

5. 装配工艺分析根据产品的结构和材料特性，分析并设计合理的装配工艺。

考虑装配的步骤、工装夹具的设计、工人的技术要求等因素，制定装配工艺流程，并评估装配的难易程度、时间和成本等。

6. 可靠性分析根据产品的使用要求和环境条件，对产品的可靠性进行分析。

通过对工艺流程的评估，识别可能存在的制约因素和潜在的故障点，提出相应的改进措施，以提高产品的可靠性和耐久性。

7. 过程优化建议根据以上分析结果，提出工艺改进和优化的建议。

根据成本指标、生产效率、产品质量等要求，改进工艺流程、材料选择、装配工艺等方面，从而提高产品的竞争力和盈利能力。

8. 总结总结整个机械工艺分析的过程以及分析结果。

强调分析的重要性，并指出可能存在的局限性。

建议在进行机械产品制造时，始终进行全面的工艺分析，以确保产品质量和生产效率的最大化。

附录在本报告的附录部分，列出相关的图表、数据和参考文献，以便读者深入了解机械工艺分析的过程和结果。

以上为机械工艺分析报告模板示例，根据具体的产品和需求，可以根据上述模板进行详细分析和撰写报告。

机械类数控零件加工工艺分析毕业论文设计摘要：数控技术是现代机械制造的重要手段之一，对于提高零件加工精度、缩短生产周期和提高生产效率起着重要作用。

本文以其中一种机械零件为研究对象，通过对其加工工艺的分析与优化，探讨了数控加工工艺在提高终产品质量方面的应用价值。

关键词：数控加工，零件加工，工艺分析，优化1.引言随着机械制造业的不断发展，数控技术在零件加工中的应用越来越广泛。

传统的加工方式对于复杂形状零件的加工精度和效率无法满足要求，而数控加工可以通过程序控制加工设备的运动轨迹，提高加工精度和生产效率。

因此，对于数控加工工艺的分析与优化具有重要的意义。

2.零件加工基本工艺零件加工的基本工艺包括：设计与方案分析、工序规划与工艺策划、数控编程与加工、零件检测与工艺优化。

其中，数控编程与加工是实现数控加工的核心环节，通过编写工艺卡和数控加工程序，控制机床的运动轨迹，实现零件的精确加工。

3.加工工艺分析对于该机械零件，加工工艺的分析主要包括：零件的结构特点分析、工艺性分析和先进性分析。

3.1零件结构特点分析通过对零件结构的分析，了解零件的材料要求、加工精度要求以及表面处理要求等。

3.2工艺性分析工艺性分析是指根据零件结构特点，分析零件加工中可能出现的工艺性问题，并制定相应的工艺技术措施。

常见的工艺性问题包括：内外轮廓加工、槽加工、孔加工、螺纹加工等。

3.3先进性分析先进性分析主要从工艺技术的角度评价零件加工工艺的先进性，包括：数控编程、刀具选择、加工路径设计等。

通过引入先进的工艺技术，可以提高加工效率和加工质量。

4.加工工艺优化通过分析零件加工工艺中存在的问题和不足之处，可以提出相应的优化措施。

在数控编程方面，可以采用优化的刀具路径设计，减少切削路径的交叉和重复，提高加工效率。

在刀具选择方面，可以选用合适的刀具材质和刀具类型，提高切削效果。

在加工参数选择方面，可以根据零件材料和加工要求选择合适的进给速度、切削速度和切削深度，实现更高的加工质量。

机械制造技术机械加工零件工艺性分析机械加工零件工艺性分析首先要进行两方面的工作：1. 熟悉产品的性能、用途、工作条件，明确各零件的相互装配位置及其作用，了解及研究各项技术条件制订的依据，找出其主要技术要求和关键技术问题；2. 对装配图和零件图进行工艺审查。

n 机械加工工艺规程设计的内容及步骤一、分析研究产品的装配图和零件图主要的审查内容有：n图纸上规定的各项技术条件是否合理；n零件的结构工艺性是否合理；n图纸上是否缺少必要的尺寸、视图或技术条件；n避免过高的精度、过高的表面粗糙度和其他技术条件；n应尽可能减少加工和装配的劳动量；n如果发现有问题，并会同有关设计人员共同讨论研究，按照规定手续对图纸进行修改与补充；n 零件的工艺性分析工作内容一、产品的零件图和装配图分析：在制定机械加工工艺规程时，对产品零件图进行细致的审查，进行工艺性分析，并提出修改意见，是一项重要的工作。

零件图的完整性与正确性；零件技术要求的合理性；零件的选材是否恰当。

二、零件的结构工艺性分析① 合理确定零件的加工精度与表面质量如果零件的加工精度和表面质量过高，会增加制造成本；如果过低，则会影响零件的使用性能。

因此，在保证零件的使用性能的前提下，尽量采用较低的加工精度和表面质量。

1. 有利于达到所要求的加工质量零件结构工艺性是指所设计的零件在能满足使用要求的前提下制造的可行性与经济性。

良好的结构工艺性有利于保证优质、高效、低耗地加工零件。

②保证位置精度的可能性有相互位置要求的相关表面最好在一次装夹中加工出来。

如图5-1(a)所示的结构不能保证φ 60和φ 80的同轴度。

改成图5-1(b)所示的结构后，装夹左边的小外圆，就能实现在一次装夹中加工出φ 60和φ 80，从而保证其同轴度。

图5-1 保证位置精度的结构有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）①尽量减少不必要的加工面积不仅有利于减少机械加工的劳动量，还有利于减少毛坯材料的消耗和刀具磨损，有利于降低生产成本和提高装配质量。

零件的工艺性分析怎么写
零件的工艺性分析主要是对零件的制造工艺进行分析和评价。

下面是一份简单的零件工艺性分析的写作步骤：
1. 确定分析目标：确定对零件工艺性进行分析的目标和范围，明确要分析的关键问题。

2. 零件结构分析：对零件的结构进行分析，了解零件的功能和特点，分析零件的结构特点对工艺性的影响。

3. 材料分析：分析零件所使用的材料，包括材料的物理和化学性质，对材料的加工性能进行评估，了解材料对工艺性的影响。

4. 工艺路线分析：对零件进行加工的工艺路线进行分析，包括工艺方法、加工步骤、工艺装备等。

评估不同工艺路线的优劣，选择最合适的工艺路线。

5. 工艺性评价：对零件的工艺性进行评价，针对零件的制造工艺进行分析，包括加工难度、加工精度、加工效率等方面的评价。

6. 优化建议：根据分析结果，提出针对工艺性问题的改进和优化建议，以提高零件的制造工艺性能。

7. 总结：对整个工艺性分析进行总结，提出对下一步工艺改进的展望。

需要注意的是，零件的工艺性分析是一个复杂的过程，可能会涉及到很多具体的制造工艺和材料的知识。

因此，在进行分析时需要结合具体的制造工艺和材料知识，并根据具体问题进行深入的研究和分析。
