ES系列高压钠灯电子镇流器使用说明书一、概述高压钠灯是高强度电灯中的一种,因其具有极好的光效(80~140lm/W)和合适的光波长,而被广泛用于户外照明,如广场、道路、码头等。
传统的高压钠灯电感式镇流器存在功率因数低和自身损耗大等缺点,并对电网产生较大的污染。
高压钠灯电子镇流器是在市电电源与高压钠灯等气体放电灯之间整体替代电感镇流器,触发器,补偿电容器的装置,其结构简单、安装使用更加方便,能在很宽的电压范围内使电灯正常工作,功率因数高(可达0.99以上),自身损耗小,线路损耗也小,在灯开路或灯短路时进线电流自动减少为零,节能效果更好,谐波电流含量小,对电网无污染,并且还具有无频闪,无噪声,无声频共振,使用寿命长等优点,高压钠灯电子镇流器不易损坏,也不会因保险丝熔断引起大面积灭灯,是代替传统电感镇流器的绿色节能环保电源。
二、主要技术参数1、ES系列高压钠灯电子镇流器产品特点l功率因数校正,额定工况下功率因数≥0.99l输入电压适应范围宽,AC160~270Vl温度适应范围宽,可在-30~50℃工作l灯泡启动快,无频闪、无噪声、无声频共振,使用寿命长l开路保护、短路保护、温度保护,安全可靠l可靠的声共振抑制设计l无灯保护,故障消失后,能够自动延时重新恢复启动点火l可靠的EMI设计l防水、防尘、防雷l输入、输出对外壳耐压:AC2500电压持续1minl体积小、重量轻、安装简单方便2、ES-GNB型高压钠灯电子镇流器基本参数额定功率100W150W250W400W型号ES-GNB220/100ES-GNB220/150ES-GNB220/250ES-GNB220/400额定电压AC220V额定电流0.46A0.68A 1.13A 1.80A额定功率因数>0.98>0.99>0.98>0.99输入电压范围AC160~270V最大THD≤10%≤10%≤10%≤10%引线最大距离15M外形尺寸16010266190102661901026622010266温度范围-30~50℃最高壳温80℃保护短路保护、无载保护、声共振抑制防护等级IP65三、工作原理ES系列高压钠灯电子镇流器组成结构如图1所示,主要包括:输入EMI电路、整流电路、有源功率因数校正电路、逆变电路、限流电路、触发启动电路以及控制保护电路。
毕业设计智能型钠灯电子镇流器设计引言:随着科技的不断发展和社会的进步,能源资源的短缺和环境污染的问题日益突出。
智能节能技术成为当前重要的研究方向之一、而智能型钠灯电子镇流器正是一种能够实现钠灯的高效节能的技术装置。
本文将对智能型钠灯电子镇流器的设计进行详细探讨。
一、钠灯电子镇流器的基本原理钠灯电子镇流器是一种能够调控电流和电压的电子装置,主要由功率电子元件、控制电路和滤波电路三部分组成。
它主要通过改变电源电压的频率和减少谐波电流来控制灯的亮度和工作状态。
二、智能型钠灯电子镇流器的设计要点1.电源电压的设计:根据钠灯的工作电压范围来选择合适的电源电压,确保钠灯稳定工作,并将功率损耗降到最低,减少能源浪费。
2.电流控制电路的设计:采用复杂的电流反馈控制算法,根据光线的实际需要实时调整钠灯的亮度,节能降耗。
3.谐波滤波电路的设计:引入合适的滤波电路,减少谐波电流对电力网的干扰,保证稳定运行。
4.温度保护电路的设计:对钠灯电子镇流器进行温度监测,当温度过高时,及时采取措施降低电流和电压,保护电子元件的安全运行。
三、智能型钠灯电子镇流器的优点1.高效节能:智能型钠灯电子镇流器能够根据实际光线需求调整灯的亮度,减少能源浪费,提高能源利用率。
2.长寿命:智能型钠灯电子镇流器采用先进的控制电路和保护电路,能够对钠灯进行有效的保护,延长钠灯的使用寿命。
3.环保节能:智能型钠灯电子镇流器减少了谐波电流对电力网的干扰,减轻了对环境的污染。
4.智能控制:智能型钠灯电子镇流器能够实时监测钠灯的工作状态,并进行智能调控,提高灯的亮度和工作效果。
四、智能型钠灯电子镇流器的应用前景随着绿色环保的理念的不断深入人心,智能型钠灯电子镇流器将会被广泛应用于城市道路照明、公共建筑照明和工业照明等领域。
它不仅能够提高能源利用率和环保性能,还能够降低系统的维护成本和能源支出。
结论:智能型钠灯电子镇流器的设计对于提高灯的亮度、节能降耗、减少能源浪费、保护环境具有重要意义。
250W高压钠灯电子镇流器DC/AC变换器的设计对高压钠灯电子镇流器DC/AC变换器的工作原理做了说明。
分析了电子镇流器负载电路在谐振点火阶段和稳态限流阶段的工作特性。
给出了主要元件参数和相关波形。
实验证明了该电路的可行性。
1、前言高压钠灯属于绿色节能照明产品,已被全国大中城市道路照明广泛采用,在全国城市亮化工程中已收到较好的节能效果。
但是它不能单独工作,必须和镇流器配套才能可靠点亮和稳定工作。
由于电子镇流器相对于传统的镇流器具有许多独特的优点,比如,功率因数高,体积小,重量轻,节省原材料,成本低,使灯具有更高的发光效率等,因此,人们正在积极研制高性能、低价格的电子镇流器。
高压钠灯电子镇流器通常由前级的低率因数校正(PFC)变换器和后级的高频逆变点亮电路组成,其原理框图如图1所示。
本文主要介绍250W高压钠灯电子镇流器DC/AC变换器的原理和参数设计,为设计高压钠灯电子镇流器提供参考。
2、高压钠灯电子镇流器DC/AC变换器电路及其工作过程分析2.1 主电路原理250W高压钠灯电子镇流器DC/AC变换器原理电路如图2所示。
400V的直流电压经半桥式高频逆变后,输出一高频方波。
而起弧点亮电路、镇流电路和灯一起组成了该高频电压源的负载电路。
图2中C1、C2是容量相等的两个电解电容,A点对地电压为UIN/2。
S1、S2是两个带反并联二极管D1、D2的MOS 管,负载电路由电容CS、电感LS组成的镇流电路与灯(稳态电阻为R)串联组成。
CP是一个小容量的高压电容,并联在灯的两端,它的作用是在启动时获得很高的电压(对于250W高压钠灯一般需要高于2400V的瞬时电压,才能保证灯的可靠点亮),点亮后,它在电路中的作用可以略去。
CS起着隔离直流分量的作用。
S1、S2在周期为T的方波UG1和UG2控制下,将直流电压UIN变换成峰-峰值为UIN,周期为T的高频方波电压,并由A、B两端输出给负载电路,将此方波电压做频谱分析,有:可见,逆变电路的输出电压是由增值为2UIN/Π、周期为T的基波和一些奇次谐波所组成。
高强度气体放电灯用大功率电子镇流器新技术一、技术名称:高强度气体放电灯用大功率电子镇流器新技术二、适用范围:适用于高压钠灯、金卤灯用电子镇流器取代电感镇流器,用于道路、交通、公共场所、农业、工业、航空、军事、城市建筑群、厂矿等方面的照明。
三、与该节能技术相关生产环节的能耗现状:目前,我国大部分公路照明及厂矿照明通常采用高压钠灯、金卤灯等高强度气体放电灯,并配套使用电感镇流器,功率因数约为67%,耗电量高,且不具备调光的性能。
四、技术内容:1.技术原理1)通过对高频波段及高频电流的控制,将高频频率改变为所需的频率,30~40 kHz 为1000W,40~50 kHz为750W,50~60 kHz为600W。
2)1000W调光型电子镇流器输入电压范围:120~240V。
主要是由交流120~240V 的输入通过桥式整流滤波,再由直流稳压电源的IC控制保证直流电压不变,达到输入交流在规定的波动范围内波动而直流电压不变的目的。
2.关键技术1)芯片和电子模块的优化设计;2)变频调光;3)高压钠灯和金卤灯电子镇流器的通用性;4)宽电压(102~240V)输入。
3.工艺流程技术原理见图1所示:图1 高强度气体放电灯用大功率电子镇流器技术原理图五、主要技术指标:1、电压范围:120~240V;2、电源频率50/60Hz;3、功率因数>0.99;4、灯电流波峰比<1.7;5、电流总谐波<10%;6、环境温度-10~40℃;7、启动时间5min;8、输出灯功率变化<2%;9、抗干扰的最大距离是0.6m;10、可使用灯:HPS(钠灯)/MH (金卤灯)11、可变频调光600W、750W、1000W。
六、技术应用情况:该技术被XX省科技厅认定为XX省重大科学技术成果,并在部分省市的市政高压钠灯上实施应用,节能效果良好。
七、典型用户及投资效益:典型用户:XX市城区建设规模:XX市城区更换3000盏路灯照明。
主要技改内容:将XX市城区XX大道、XX大道、XX路的路灯照明的电感镇流器更换为电子镇流器。
调光型高压钠灯电子镇流器THEB250N产品规格书(未完成)(使用前请详细阅读安全须知)桂林市腾为通信技术有限公司地址:桂林市七星区毅峰南路5号TEL:(0773)2190991FAX:(0773)2190993一、产品技术特性额定输入电压:AC220±15%输入电流:1.2A启动电流:<0.3A输入功率:265W功率因数:>0.98(输入AC220V,满载)>0.95(输入AC220V,半载)电流总谐波:<10%电流波峰比:<1.7输入电压频率:50-60Hz效率:>94%调光功率窗口:50%~100%故障保护:灯失效保护、灯老化保护、短路保护、过热保护、点火失败保护通信接口:RS485波特率:9.6Kbps自动调光:5段自动运行模式:组网时中心调度优先,无组网时进入自动模式指令控制:寻址方式和属性方式外壳尺寸(mm):173×93×52环境温度:-20°C~+50°C环境湿度:98%结露,或间歇水浸净重:1.3Kg二、产品外部特性1. 产品图片底部安装尺寸三、接线示意图灯泡老化检测高压钠灯老化有两种情况,常见的是伴随着灯电极电压上升其输出功率明显上升,这是由于灯芯的钠离子和卤化物蒸发所造成,镇流器针对具备这种老化特征的灯管将采用安全模式进行驱动,在安全模式下灯电压过高将引起镇流器关闭输出,连续5次保护将不再尝试重新点火,镇流器内部故障寄存器的代码被置为E8,表示灯老化点火失败。
高压钠灯老化的另一种情况是灯电压没有明显上升,但是光效急剧下降,这种情形是由于钠离子蒸发过快导致,镇流器对这种老化特征的灯管不采用安全模式驱动,直至灯泡进一步老化后引起灯电压上升才能被检测到。
如本产品应用于替代原电感镇流器,一些严重老化的灯管在点火后灯电压不能下降到正常范围(100V以下),镇流器将产生灯离位(开路)保护,关闭输出。
对于工程中安装本产品后引起亮灯率下降的现象,是因为镇流器对老化的灯管进行了甄别,采用安全模式驱动失败后关闭输出所致,用户需要及时更换新灯泡。
高压钠灯智能调光型电子镇流器安装使用说明书 大明(FITBRIGHT )公司HPS 系列高压钠灯智能调光型电子镇流器,具有高功率因数,低谐波,恒功率输出,提高光效,性能稳定,以及具有防潮、异常状态保护功能等特点。
广泛应用于城市道路、施工现场、桥梁、铁路、隧道、商场、工厂、宾馆、机场码头、泛光照明等。
一、产品性能特点1、绿色照明,高效照明;2、低谐波(<8%),高功率因数(>0.99);3、输出端短路、断路保护功能;4、恒功率输出,相匹配的光源无频闪;5、智能调光电子镇流器会自动完成过程控制。
二、安装方法1、“输入”连接220V/50Hz 输入电源(棕色接火线,蓝色接零线,黄绿色接地),“输出”蓝色线接灯管脚外壁金属圈,棕色线接灯管脚中心点,若接反将会降低启动电压,有可能不能启动灯管。
2、安装固定镇流器时,防止端盖变形以降低其抗潮湿性能。
3、安装接线示意图:三、产品使用注意事项 1、镇流器应与标称功率的高压钠灯配套使用;2、镇流器工作时输出端(到灯端)瞬时电压有可能达到3kV ,在安装维护及更换灯泡时请切断电源;3、本镇流器可在指定的电压范围内长时间稳定工作,请勿尝试在超出此电压范围工作;4、本镇流器使用环境温度﹣25~55℃,在超出此范围的环境温度下工作可能对产品寿命造成损害,外壳最高工作温度TC 为80℃;5、因配套高压钠灯特性所致,点燃的灯泡在关闭或熄灭后,必须等灯泡足够冷却才能再次点亮,视不同功率的灯泡,可能需等待1~2分钟,镇流器将自动完成此过程的控制;6、为了不影响灯泡的正常工作,输出端应使用耐压大于600V 且符合安规的电源线,且长度不超过18米(线电容≤2nF );7、为避免触电,输入端地线应可靠接地。
输出端去灯管的两根线不允许与地短路,否则会损坏镇流器。
若需技术支持请与就近的供应商联系,请勿试图拆开产品自行维修。
合肥大明节能科技有限公司 白/棕黑/蓝n。
第4章高压钠灯电子镇流器设计实现4.1 原理框图高压钠灯(HPSL)电子镇流器电路方框图如图4-1所示。
图4-1 HPSL镇流器电路方框图4.2 实现电路根据图4-1,我们得到高压钠灯(HPSL)电子镇流器具体实现电路如图4-2所示。
图4-2 HPSL电子镇流器电路图下面对图4-2的各部分电路进行详细说明。
4.2.1 市电输入保护电路市电输入保护电路如图4-3所示。
图4-3 市电输入保护电路图中,FU为保险丝,在短路过流时起保护作用。
RT为负温度系数热敏电阻元件,用于抑制电源接通瞬间的浪涌电流冲击。
常温下RT呈高阻态,随着流过电流的增高,其温度也升高,而电阻值却下降,在负载电流达到稳定时,其阻值下降至最小,对电流产生的影响可忽略不计。
RV为压敏电阻,其阻值随电压的增高而急剧减小,可吸收诸如雷电等原因引起的电网瞬时高电压冲击。
因其耐受瞬时功率能力强,可长期工作。
正常状态下,RV接近开路,故对电路的影响可忽略。
本电路简单、低廉、有效。
4.2.2 EMI滤波器电磁干扰包括射频干扰(RFI)和各式各样的电磁脉冲干扰,它们的危害正受到愈来愈多的重视。
来自电网和电子镇流器逆变电路大功率高频振荡的射频传导干扰必须采用EMI滤波器加以隔离,以消除两者之间的互相干扰。
本电路采用双π型EMI滤波器,如图4-4所示。
其中,L1 = L2 , C1 = C2 ,C3 = C4 。
由于电感对射频干扰起阻流作用,而小容量电容则对射频干扰起近似短路作用,故EMI滤波器对射频传导干扰的抑制作用是明显的。
图4-4 双π型EMI滤波器电磁脉冲干扰在相线与中线间产生差模(对称模式)干扰,与地线无关, L1 、L2 对此干扰电流呈高阻抗;而在每条电源线与地线之间会产生共模(非对称模式)干扰, C3 、C4 对此干扰呈低阻抗,所以EMI滤波器对电磁干扰能有效抑制。
如果EMI滤波器的阻抗设计与干扰源的阻抗不匹配,则EMI滤波器还能将干扰源的干扰沿其进入的路径反射回去,这样EMI滤波器的滤波效果更佳。
600W高压钠灯电子镇流器的研制方案介绍摘要:研制了一种基于不定频率控制的高效、可靠的高压钠灯电子镇流器,采用设计频率调制技术消除了声共振,及简单可靠的谐振式启动电路及过流、过压和异常保护电路。
0 引言高压钠灯(HPSL)是一种性能优异的高强度气体放电灯(HIDL),其优点是光效高、寿命长、光色好,所以应用广泛。
与所有的气体放电电光源一样,高压钠灯呈负V-I 特性,需要镇流器来抑制灯电流,而且启动时需要5~20kV 的气体击穿电压。
传统的电感镇流器体积大,功率因数低(只能达到0.3~0.4),而且对电网电压波动的适应能力不强,所以,研制性价比较高的电子镇流器以取代电感镇流器是大势所趋。
现已研制的高压钠灯电子镇流器大都是高频电子镇流器,在高频状态下,高压钠灯容易熄弧,并存在声共振问题。
为避免声共振,现已研制的600W 高压钠灯高频电子镇流器采用了频率调制技术,使高压钠灯的电流工作频率时刻围绕中心频率上下变化。
启动部分采用LC 串联谐振电路产生高压,简单可靠。
1 整体控制策略电路原理框图如图1 所示。
主电路分为两级,第一级为整流及有源功率因数校正电路(APFC),第二级为逆变电路。
可以看出,电子镇流器实质上是一个典型的AC/DC/AC 变换电路。
辅助电源由UC3844 组成的单端反激式电源构成,输出电压18V 给芯片供电。
图1 600W 电子镇流器整体结构图2 整流和APFC 部分交流电经二极管整流,虽然输入电压是正弦的,但输入电流却严重畸变,效率很低,大量使用会给电网造成严重危害,同时输入电流谐波生成的噪声也会影响电路运行。
APFC 能使电路输入功率因数提高到0.95 以上,使输入电流基本为正弦波,谐波含量大大减少。
本文采用FAN7527B 控制的Boost 电路作为APFC 电路如图2 所示。
FAN7527B 是Fairchild Semiconductor 公司生产的简单高效的功率因数校正器,内含R/C 滤波器,故外围电路不需接R/C 滤波器。
BERSN铂胜 高品质电子镇流器使用说明书一、产品描述:1、用途本产品是与相应功率的气体放电灯(包括金卤灯和高压钠灯及低压钠灯等)配套使用电子镇流器,可以广泛应用于道路、广场、商场,车站、码头、工厂等场所。
2、本品具有如下特点:z高用电质量,省电节能。
z降低初装费用,节约运行开支。
z灯光稳定,提高照明质量。
z电压适应范围宽,适合我国国情。
z灯泡启动快,延长使用寿命。
z多项保护功能,安全可靠。
z体积小、重量轻、安装简单方便。
3、与电感镇流器相比具有如下优势:z克服了电感镇流器多消耗的20%以上的有功电能。
z克服了电感镇流器因功率因数低带来的60%以上的无功损耗(即线损)。
z克服了电感镇流器由于频闪引起的灯光不稳定给工作中眼部带来的刺激、疲劳z克服了电感镇流器产生的电磁传导干扰对电网环境的污染。
z克服了电感镇流器产生的交流嗡声对环境的污染。
z克服了有些触发器脉冲高压过高对灯泡及镇流器寿命的危害。
z克服了电感镇流器启动电流大于工作电流使灯泡寿命缩短的弊端。
z克服了灯开路,灯短路易损坏镇流器的弊病。
z克服了电感镇流器安装复杂,工作量过高的麻烦。
z克服了电感镇流器因功率因数低工作电流大。
z安装时使用线径要比使用本品大3-4倍造成的工程造价过高的负担。
电子镇流器安装使用说明书及注意事项B ERSN铂胜电子镇流器的安装与使用必须由具有相应资质的技术人员按相应标准进行操作,并请于安装前详细阅读《使用说明书》以及镇流器外壳上的安装示例。
对于本司所有产品在客户进行私自拆启之后本公司所有保修、保换自动失效,对此种情况下的任何机器故障及其引起的损失本公司概不负责。
一、请依照产品参数表确认本镇流器输入电源电压范围,请注意交流或直流产品的使用区别。
二、安装示意图请注意一定按下图接线方式进行安装,并确保各点的可靠连接。
以出线朝下竖直安装为宜,并请依照产品参数表确认镇流器输入电源范围。
□ 交流供电系列电子镇流器接线不分极性,输入端两根线接电源,输出端两根线接灯管,并将地线可靠接地,可使用0.5~0.75平方毫米塑料绞线(应同时满足安装规范要求)□ 直流供电系列电子镇流器接线请注意正负极性,输入端红线接正极,黑线接负极(如有接反请即更换保险丝),输出端两根接灯管,并将地线可靠接地。

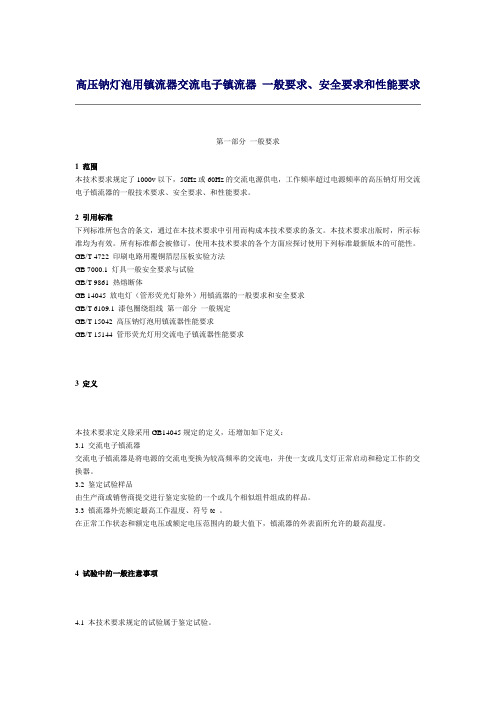

高压钠灯泡用镇流器交流电子镇流器一般要求、安全要求和性能要求第一部分一般要求1 范围本技术要求规定了1000v以下,50Hz或60Hz的交流电源供电,工作频率超过电源频率的高压钠灯用交流电子镇流器的一般技术要求、安全要求、和性能要求。
2 引用标准下列标准所包含的条文,通过在本技术要求中引用而构成本技术要求的条文。
本技术要求出版时,所示标准均为有效。
所有标准都会被修订,使用本技术要求的各个方面应探讨使用下列标准最新版本的可能性。
GB/T 4722 印刷电路用覆铜箔层压板实验方法GB 7000.1 灯具一般安全要求与试验GB/T 9861 热熔断体GB 14045 放电灯(管形荧光灯除外)用镇流器的一般要求和安全要求GB/T 6109.1 漆包圈绕组线第一部分一般规定GB/T 15042 高压钠灯泡用镇流器性能要求GB/T 15144 管形荧光灯用交流电子镇流器性能要求3 定义本技术要求定义除采用GB14045规定的定义,还增加如下定义:3.1 交流电子镇流器交流电子镇流器是将电源的交流电变换为较高频率的交流电,并使一支或几支灯正常启动和稳定工作的交换器。
3.2 鉴定试验样品由生产商或销售商提交进行鉴定实验的一个或几个相似组件组成的样品。
3.3 镇流器外壳额定最高工作温度、符号tc 。
在正常工作状态和额定电压或额定电压范围内的最大值下,镇流器的外表面所允许的最高温度。
4 试验中的一般注意事项4.1 本技术要求规定的试验属于鉴定试验。
注:本技术要求允许使用的公差和技术要求是建立在对制造厂为此目的而提供的鉴定试验样品进行的试验基础上。
鉴定试验的样品符合要求并不能确保制造厂的产品全部符合安全标准。
制造厂有责任使产品符合标准,包括进行例行试验和采取质量保证措施。
4.2 除另有规定者外,试验环境温度为10~30℃。
4.3 除另有规定者外,试验应按条款顺序执行。
4.4 鉴定试验在六只鉴定试验样品上完成。
5 分类镇流器按其安装模式分为:a 独立式镇流器b 内装式镇流器c 整体式镇流器6 标志作为灯具的一个不可分割部分的镇流器无需标志。
高压钠灯电子镇流器产品技术
核心提示: 城市照明是中国电力消耗的一个重要方面, 高压钠灯是中国当前道路照明中所普遍采用的光源。
本文针对高压钠灯的节能现状, 研究了两种典型的节能技术: 调压式节能和电子镇流器。
重点介绍了电子镇流器的工作原理、实用电路和技术瓶颈, 并在多个指标上对比分析了电子镇流器的优缺点, 概括了影响电子镇流器
推广使用的关键因素, 给出了解决思路。
摘要: 城市照明是中国电力消耗的一个重要方面, 高压钠灯是中国当前道路照明中所普遍采用的光源。
本文针对高压钠灯的节能现状, 研究了两种典型的节能技术: 调压式节能和电子镇流器。
重点介绍了电子镇流器的工作原理、实用电路和技术瓶颈, 并在多个指标上对比分析了电子镇流器的优缺点, 概括了影响电子镇流器推广使用的关键因素, 给出了解决思路。
关键词: 高压钠灯电子镇流器节能绿色照明
1 引言
绿色照明产业在世界的兴起使得电子镇流器倍受青睐。
据统计, 若将全国高压气体放电灯都换上电子镇流器, 全国全年可节电246 亿千瓦时, 可解决当前全国1/3的电力缺口。
年, 美国能源部
( DOE) 颁布了新的镇流器标准, 并要求自4月1日起, 所有新建的商业固定设备都必须使用高效的电子镇流器, 7月1日以后, 大多数可替换设备必须使用电子镇流器。
国家发改委高新技术产业司刘锦荣司长11月19日指示: ”集中精力运用高新技术进行突破, 要在照明节能上为国家做出贡献”.国家发改委在11月25日发布的《节能中长期专项规划》中, 将”高强度气体放电灯电子镇流器”技术列为最新的”节能重点领域和重点工程”,与国家重点建设的”绿色照明工程”配套。
许多科研单位、大专院校和厂矿企业为了攻克此项目付出了重大的代价。
但时至今日, 虽然运用各种电子方式将高压钠灯点亮已不再是什么问题; 虽然中国在高压钠灯电子镇流器技术的方面有了近20项的专利创造技术; 虽然全国各地有过无数次高压钠灯电子镇流器的产品成果发布会; 虽然有许多的省市为高压钠灯电子镇流器进行了大张旗鼓的重点项目的推广, 可是, 大功率气体放电灯电子镇流器在中国并未完全解决技术性能和可靠性等方面存在的难题, 无法进入实用阶段。
就连国外的一些专业生产高压钠灯的大企业, 如荷兰飞利浦公司至今, 也不轻易推出大功率气体放电灯电子镇流器。
国内各家纷纷嚷嚷声称那些”处于国际领先地位”的高压钠灯电子镇流器都如同昙花一现。
于是大功率气体放电灯也出现了如同当年荧光灯用交流电子镇流器初期时的现象, 人们已不再相信会有质量稳定可靠高压钠灯电子镇流器存在。
上海市路灯管理
中心总是在积极地鼓励与配合全国在此领域新技术的推广和试用, 但无数次试用的失败已令其望而却步, 小心行事。
本文扼要系统地介绍路灯节能技术的基础上, 重点分析当前两类具有代表性的高压钠灯的节能技术:
调压控制和电子镇流器, 并对电子镇流器中存在的技术问题, 提出了预期的解决方案。
龙富华节能产业集团是唯一一家能够符合节能经济学规律的项目方案供应商; 我们是节能行业的资本论。
龙富华高效节能路灯成为国家节能中心”高效照明节电技术最佳实践案例”路灯的唯一案例。
在整个方案中采用高光效的光源、数字化的电子整流设备、高效的灯具等作为主要的技术载体, 产品均经过国家一级能效认证, 能够在传统电感镇流器路灯的基础上实现40%-65%的节能效果, 能够精确地实现能效输出值, 精确地实现节能效率。
龙富华在路灯节能领域, 是国内首家具备节能量资产开发能
力的合同能源管理公司。
放弃传统的合同能源管理模式, 采用节能量资产开发的合同能源管理模式是企业的最佳路径。
龙富华节能产业集团是城市道路照明节能领域的领先者, 是
致力于中国道路节能照明领域产业竞争力提升的投资机构和管理机构。
龙富华在城市道路节能照明领域: 道路节能照明、广场节能照明、机场码头节能照明等方面, 在项目开发的技术机制和商业机制上具有稳健性, 在城市能耗节约和环境改进方面具有可持续性。
2 调压式节能最简单而且实用的路灯节能方式是: 智能光源稳压分时调光技术。
将稳压调光装置安装在路灯配电回路的起端, 在前半夜提供路灯的电压为全压, 接近午夜时分, 开始降低路灯的供电电压, 在后半夜车稀人少时, 进一步降低电压。
它的节电原理有二, 其一是在220V至198V之间分时调节高压钠灯的供电电压; 其二是由于后半夜电网用户少, 负荷低, 电网电压高于220V,而过压将额外消耗部分电能, 采用该装置则避免了这部分的浪费。
根据工程实践, 它的节电效果在20%左右。
采用这种装置, 不但节约了电能, 不影响照度均匀度, 而且能够避免光源过压运行, 延长了光源电器的寿命。
最经典的调压节能方式是可控硅调压。
双向可控硅是一种实用的半导体器件, 它有体积小, 重量轻, 效率高, 寿命长, 动作快以及使用方便等优点。
目前, 交流调压器多采用双向可控硅调压。
下面介绍的是一种用双向可控硅为主要器件来实现自动分时调压的主电路。
该装置可同时连接、控制五盏路灯。
如图一所示。
工作情况如表1.
另有一种思路类似的可变功率镇流器, 利用气体放电灯在工作电流适当减少时, 仍能正常运行的原理, 经过后半夜增加镇流器电抗, 从而降低光源电流, 减少路灯系统电耗中占主要比例的光源的电耗, 达到路灯系统整体节能的目的。
一般采用电子开关用来控制路灯降功率投入。
其工作过程如下:
1) 正常情况下, 逻辑控制单元控制电子开关闭合( 短路) , 外部电压直接经过电子开关加到路灯电路上, 使路灯工作在额定功率状态。
2) 降功率控制情况下, 逻辑控制单元控制电子开关打开( 开路) , 控制外部电压只能经过降功率电感加到路灯电路上。
此时, 路灯电路感性负载增加, 路灯工作电流降低, 从而使路灯功率下降, 耗能降低, 达到节能的效果。
3) 当电网电压偏低或光源状况不佳, 降功率运行将可能出现闪烁时, 即使在降功率运行时间段, 控制电路也将自动控制电子开关在闭合状态, 避免路灯熄灭。
3 电子镇流器电子镇流器的节电效果明显, 文献报道一般是30%~40%,而且功率因数很高, 一般都达到0.97以上。
当前, HID电子镇流器的技术瓶颈是性能稳定性, 即使用寿命问题。
电子镇流器是将工频( 50HZ/60HZ) 交流电变换为高频率的交流电, 并能使一个或几个HID灯正常启动和稳定工作的变换器。
3.1 基本原理: 用电子元器件组成高频变换电路。
先将照明交流电源整流变成直流电, 再由”逆变器”变为高频交流电, 由振荡电路产生20~50KHZ的高频电压去启动和点亮HID灯, 经调整可正确与灯匹配, 满足不同功率灯管的启动电压、灯电压和灯电流, 达到正常工作。
图二是一个经典的高压钠灯电子镇流器电路图。
其中, EMI模块和APFC模块已完全成熟, 已经在600W的高功率高压钠灯得到了成功应用。
当前, 影响高压钠灯电子镇流器可靠性与使用寿命是驱动电路, 因为它们被直接暴露在高压( 3~5kV) 和高温( 75℃左右) 环境下。
因此, 在高压钠灯的电子镇流器设计环节中, 驱动电路、点灯启动电路与保护电路, 是整个装置的核心, 它直接影响到装置的可靠性与使用寿命。
模块化的设计理念, 有助于减小重复劳动, 保证装置的性能。
下面介绍一款简单的适用于小功率的高压钠灯电子镇流器电路, 如图三, 基于IR2155的常见驱动电路拓扑图。
