视频监控系统解决方案杭州海康威视系统技术有限公司目录1.系统概述 (3)2.设计原则及依据 (3)2.1.设计原则 (3)2.2.设计依据 (4)3.系统总体设计 (4)3.1.系统组成 (5)3.2.系统设计思路 (5)3.3.系统结构 (6)3.4.系统功能 (7)4.系统详细设计 (8)4.1.前端监控点位设计 (8)4.1.1.前端监控点设备要求 (8)4.1.2.前端设备选型 (9)4.2.传输子系统设计 (10)4.2.1.传输方式的类型 (10)4.2.2.电源及控制信号传输 (12)4.3.监控室设计 (12)4.3.1.显示系统设计 (12)4.3.2.数据存储 (12)4.3.2.1.存储架构 (14)4.3.2.2.存储容量计算 (14)1.系统概述随着IP网络或宽带技术的不断发展，采用先进计算机通信技术及图像视频压缩技术为核心的网络化、数字化视频监控系统方案越来越得到人们的广泛使用。
视频监控系统防患于未然，用来实现较周密的外围区域及建筑物内重要的区域管理，减少管理人员的工作强度，提高管理质量及管理效益。
作为现代化管理有力的辅助手段，视频监控系统将现场内各现场的视频图像传送至监控中心，管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素。
并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。
2.设计原则及依据2.1.设计原则视频监控系统设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则，并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。
本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。
其具有以下原则：●先进性：监控系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握。
H.264，H.264是ITU-T以H.26x系列为名称命名的视频编解码技术标准之一。
国际上制定视频编解码技术的组织有两个，一个是“国际电联（ITU-T）”，它制定的标准有H.261、H.263、H.263+等，另一个是“国际标准化组织（ISO）”它制定的标准有MPEG-1、MPEG-2、MPEG-4等。
而H.264则是由两个组织联合组建的联合视频组（JVT）共同制定的新数字视频编码标准，所以它既是ITU-T的H.264，又是ISO/IEC的MPEG-4高级视频编码（Advanced Video Coding，AVC），而且它将成为MPEG-4标准的第10部分。
因此，不论是MPEG-4 AVC、MPEG-4 Part 10，还是ISO/IEC 14496-10，都是指H.264。
H.265是ITU-T VCEG 继H.264之后所制定的新的视频编码标准。
H.265标准围绕着现有的视频编码标准H.264，保留原来的某些技术，同时对一些相关的技术加以改进。
新技术使用先进的技术用以改善码流、编码质量、延时和算法复杂度之间的关系，达到最优化设置。
具体的研究内容包括：提高压缩效率、提高鲁棒性和错误恢复能力、减少实时的时延、减少信道获取时间和随机接入时延、降低复杂度等。
H264由于算法优化，可以低于1Mbps的速度实现标清数字图像传送；H265则可以实现利用1~2Mbps的传输速度传送720P（分辨率1280*720）普通高清音视频传送。
H.265旨在在有限带宽下传输更高质量的网络视频，仅需原先的一半带宽即可播放相同质量的视频。
这也意味着，我们的智能手机、平板机等移动设备将能够直接在线播放1080p的全高清视频。
H.265标准也同时支持4K(4096×2160)和8K(8192×4320)超高清视频。
可以说，H.265标准让网络视频跟上了显示屏“高分辨率化”的脚步。
SVAC《安全防范监控数字视音频编解码技术标准》（简称SVAC，Surveillance Video and Audio Coding）。
引言：监控系统是一种用于实时监控、记录和控制系统运行状况的技术系统。
它通过采集和处理各种传感器数据，以及利用监控设备和软件来监控设备、环境、人员等信息，以提供必要的安全保障和运维支持。
本文将从监控系统的定义、组成、功能、应用和发展趋势等方面进行详细阐述。
概述：监控系统是指通过传感器、监控设备和软件等技术手段，对系统的各项指标进行实时监测、记录和控制的技术系统。
它广泛应用于各个领域，如工业、交通、建筑、环境等，起到保障人员安全、设备安全和信息安全等重要作用。
正文：一、监控系统的组成1.传感器：传感器是监控系统的核心组件之一，通过感知物理量并转换为电信号，以提供实时数据给监控系统。
2.监控设备：监控设备包括监控摄像头、监控终端、显示器等，用于收集和显示监控系统所获取到的数据和图像。
3.监控软件：监控软件是监控系统的核心部分，它通过获取传感器数据并进行处理，以及与监控设备进行交互，实现对系统的监控和控制。
二、监控系统的功能1.实时监测：监控系统能够实时获取各种环境数据和设备状态，例如温度、湿度、压力、电流等，以及识别和检测各种异常情况。
2.数据记录和分析：监控系统将获取到的数据进行记录和分析，用于后续的数据分析和决策支持。
3.远程控制：监控系统可以远程控制各种设备和系统的运行状况，例如开关机、调节温度等。
4.报警功能：监控系统能够实时监测各种异常情况，并及时发出报警信号，以提醒相关人员采取相应措施。
5.视频监控：监控系统配备有监控摄像头，能够实时监测和记录各种场所的视频图像，以提供安全保障和监测功能。
三、监控系统的应用1.工业领域：监控系统在工业生产中应用广泛，用于监测设备运行状态、环境参数，以及提供生产数据分析和报警功能等。
2.交通领域：监控系统在交通管理中发挥重要作用，例如交通监控摄像头、交通信号灯控制等，用于提供交通安全保障和交通流量控制等功能。
3.建筑领域：监控系统在建筑安全和管理中应用广泛，例如消防监测、门禁系统、电梯监控等，以提供人员安全和设备管理等功能。
监控系统技术指标安防监控通讯接口在安防监控系统中的通讯接口主要是对视频、音频的输入输出来说的。
所以通讯接口一般有以下几种：RS-232、RS-485、通用网络接口，可支持PSTN、ISDN以及LAN各种联网环境、具有USB2.0超高速数据接口，连接计算机对重要图像资料进行备份、可选配具有逐行扫描VGA输出接口等。
安防监控在安防监控系统中的通讯接口主要是对视频、音频的输入输出来说的。
所以通讯接口一般有以下几种：RS-232、RS-485、通用网络接口，可支持PSTN、ISDN以及LAN各种联网环境、具有USB2.0超高速数据接口，连接计算机对重要图像资料进行备份、可选配具有逐行扫描VGA输出接口等。
音频输出音频输出是指被采集来的被监控区域的声音，在音频设备中被输出来的过程。
因为有的监控系统不需要声音的输出，所以就不需要输出设备。
但是有的安防监控系统需要音频输出。
，甚至需要多路音频输出。
音频输入音频输入指被监控区域的声音被采集后送到监控中心的过程。
因为被监控区域可能有多处，所以会存在多路音频输入，最简单的例子就是监狱系统的监室监控系统，对每个监室的声音的采集就是一个典型的多路音频输入系统。
视频输出对于安防监控系统的输出来说，监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。
监视器分彩色、黑白两种。
摄像机和录像机上的视频输入都要最后输入到监视器上来监控。
视频输入在计算机视频中红、绿、蓝和同步信号是分离的电信号。
在VHS视频中，红、绿、蓝和同步信号是一个单一的电信号。
在S-VHS视频中，红、绿、蓝和同步信号是分离的。
这里的视频输入主要是指外部的录像机或者摄像机对所监控的区域的录像然后输入到监视器的过程，因为有多个录像机或者摄像机，所以可能会有多路输入，根据上面的分割器有4路、9路、16路输入等。
设备类型安防监控的设备包括的方面比较多，所以其设备类型也比较杂，基本上可以分为电视监控系统、报警控制系统、远程图像传输设备产品等，主要有以下几类监控系统设备：云台支架防护罩监视器视频放大器视频分配器视频切换器画面分割器录像机网络摄像机动态侦测整个监控画面被分成多个小区域，用户可以任意选择区其中的区域，并且可以对选中的监控区域进行1-20级的敏感度设置。
了解监控系统常见的硬件设备和软件技术监控系统是一种用于监视和记录特定区域或设备活动的技术。
它可以应用于各种场景，如家庭安防、商业安全、交通监控等。
了解监控系统常见的硬件设备和软件技术对于选择和配置适合自己需求的监控系统至关重要。
本文将介绍监控系统常见的硬件设备和软件技术。
一、硬件设备1. 摄像头摄像头是监控系统中最基本的硬件设备之一。
它用于捕捉和记录监控区域的图像或视频。
根据不同的需求，摄像头可以分为模拟摄像头和网络摄像头两种类型。
模拟摄像头通过传输模拟信号进行视频传输，而网络摄像头通过网络传输数字信号进行视频传输。
网络摄像头具有更高的图像质量和远程访问功能，因此在现代监控系统中得到广泛应用。
2. 录像机录像机是用于存储和管理监控系统录像的设备。
根据不同的存储介质，录像机可以分为硬盘录像机（DVR）和网络录像机（NVR）。
硬盘录像机使用硬盘作为存储介质，而网络录像机通过网络将视频数据存储在远程服务器上。
网络录像机具有更高的存储容量和远程访问功能，因此在现代监控系统中得到广泛应用。
3. 显示器显示器用于显示监控系统捕捉到的图像或视频。
它可以是普通的电视屏幕或专用的监控显示器。
显示器的大小和分辨率应根据监控系统的需求来选择，以确保能够清晰地显示监控区域的细节。
4. 网络设备网络设备是连接监控系统各个硬件设备的关键组成部分。
它包括路由器、交换机和网络线缆等。
这些设备用于建立监控系统的局域网，以便各个设备之间可以进行数据传输和通信。
二、软件技术1. 视频编码技术视频编码技术用于将摄像头捕捉到的视频数据进行压缩和编码，以减少存储和传输所需的带宽和存储空间。
常见的视频编码技术包括H.264、H.265和MJPEG等。
H.264是目前应用最广泛的视频编码标准，它具有较高的压缩比和良好的图像质量。
2. 远程访问技术远程访问技术允许用户通过互联网远程访问和管理监控系统。
用户可以通过手机、平板电脑或电脑等设备实时查看监控画面、回放录像和进行设置。

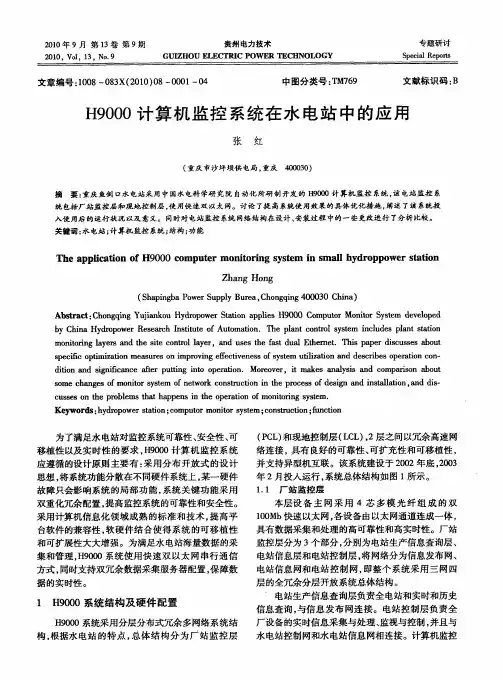

1、技术名称：H9000计算机监控系统
2、申报单位：中国水利水电科学研究院
3、技术简介（技术原理，技术特点，应用范围，解决的具体问题等）
H9000计算机监控系统是面向水利水电工程监控与自动化应用而研制开发的全新的具有国际先进水平的分层分布式计算机监控系统，总体结构一般分两层：全厂控制层(PCL)和现地控制层(LCL)，两层之间采用冗余的高速网络连接。
它结合了当代国内外最新计算机硬件产品、软件产品、网络技术、实时工业控制产品，集中体现了中国水利水电科学院自动化所(北京中水科水电科技开发有限公司)在水利水电自动化领域20多年的研制开发经验，系统配置灵活具有良好的可靠性、可变性、可扩充性和可移植性。
不仅适用于水电站、蓄能电站、抽水泵站、水电站群、梯级水电站的集中监控，也适用于变电站、泵站及其它领域集中控制的计算机监控系统。
系统主要功能：数据采集处理，综合参数统计计算与分析，实时运行与安全监视，实时数据库管理，画面显示与人机联系，电站设备操作控制，自动发电控制(AGC)，自动电压控制(AVC)，经济运行(EDC)(包括梯级经济运行)，语音报警、电话短信报警及查询，生产统计与管理，系统授权管理，时钟管理，故障检测与自恢复，报表查询，运行指导，培训仿真，WEB服务等。
目前，针对巨型机组特大型电站对控制系统性能及功能要求，H9000系列产品已经开发升级到V4.0版。
进一步完善和优化了数据采集与处理、图形界面、报警处理、人机联系、报表管理、信息发布、历史数据管理等功能，不仅具有卓越的系统可靠性和可维护性，而且使系统更加开放、友好。

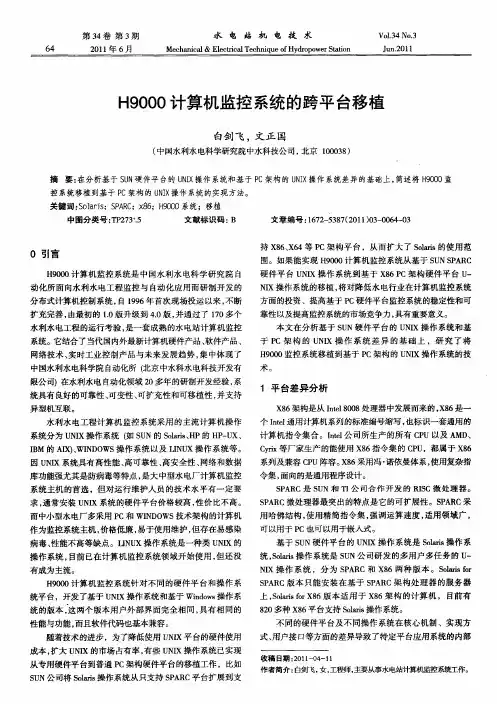

H9000系统具有完全兼容的在UNIX和WINDOWS两个操作系统平台运行的版本，不仅用户界面完全相同，具有相同的性能与功能，而且软件代码也兼容，进一步提高了系统的兼容性和可维护性。
H9000系统已被广泛地应用于180多个各类大中小型水利水电自动化工程，受到广大水电用户的欢迎和好评，如黄河上游梯级集控、东北白山梯级及白山蓄能、青海龙羊峡、公伯峡、湖南五强溪、东江梯级、凤滩及扩机等大型水电站，特别是通过三峡工程的国际合作和成功应用于三峡右岸电站监控系统，使我们及时跟踪国际最新的技术发展，进一步丰富和完善了H9000系统的功能和设计，保持了自主研发的H9000系统在国内的领先地位。
4、技术指标（经过具有资质的检测部门认可的性能指标）
系统主要技术性能指标：
1.系统容量：开关量：200000点（可扩）、模拟量：80000点（可扩）
2.数据采集周期：小于1秒
3.实时数据库更新时间：1秒
4.事件分辨率：1ms
5.画面的响应时间：0.5~1秒
6.操作员命令发出到现地控制单元接受命令的时间：小于1秒
7.AGC任务执行周期：1秒~5分钟（可在画面上设置）
8.AVC任务执行周期：1秒~5分钟（可在画面上设置）
H9000系统投入现场运行以来，先后有东北白山、浙江乌溪江、紧水滩电站、天津大张庄泵站等计算机监控系统通过了国电公司、浙江省以及水利部组织的鉴定验收和现场测试，经测试系统性能指标优异，全面到达和超过了水电厂计算机监控系统基本技术条件（DL/T578-95）的要求。
