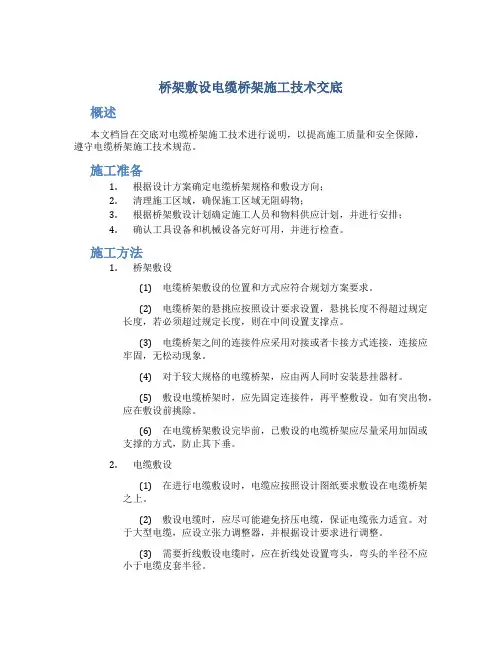

桥架敷设电缆桥架施工技术交底概述本文档旨在交底对电缆桥架施工技术进行说明，以提高施工质量和安全保障，遵守电缆桥架施工技术规范。
施工准备1.根据设计方案确定电缆桥架规格和敷设方向；2.清理施工区域，确保施工区域无阻碍物；3.根据桥架敷设计划确定施工人员和物料供应计划，并进行安排；4.确认工具设备和机械设备完好可用，并进行检查。
施工方法1.桥架敷设(1)电缆桥架敷设的位置和方式应符合规划方案要求。
(2)电缆桥架的悬挑应按照设计要求设置，悬挑长度不得超过规定长度，若必须超过规定长度，则在中间设置支撑点。
(3)电缆桥架之间的连接件应采用对接或者卡接方式连接，连接应牢固，无松动现象。
(4)对于较大规格的电缆桥架，应由两人同时安装悬挂器材。
(5)敷设电缆桥架时，应先固定连接件，再平整敷设。
如有突出物，应在敷设前挑除。
(6)在电缆桥架敷设完毕前，已敷设的电缆桥架应尽量采用加固或支撑的方式，防止其下垂。
2.电缆敷设(1)在进行电缆敷设时，电缆应按照设计图纸要求敷设在电缆桥架之上。
(2)敷设电缆时，应尽可能避免挤压电缆，保证电缆张力适宜。
对于大型电缆，应设立张力调整器，并根据设计要求进行调整。
(3)需要折线敷设电缆时，应在折线处设置弯头，弯头的半径不应小于电缆皮套半径。
(4)安插电缆时，电缆的安插应符合电缆的规定及安全保证标准，安插弯头应符合规范要求。
(5)敷设完毕后，应清洗电缆，确保电缆的干净无损伤，并对电缆的保护措施进行安装。
安全注意事项1.桥架立杆四边用细绳限定，避免向外倾斜；2.悬吊时应确保桥架的悬挂装置正确可靠；3.电缆敷设时要注意保护电缆，防止电缆皮套损伤或挤压；4.施工过程中如遇风雨、局部地基不稳定，应采取相应的安全保护措施；5.施工人员应佩戴安全帽、防尘口罩等必要的个人防护用品。
结论电缆桥架施工技术是电力工程建设中非常重要的环节。
本文通过对桥架敷设和电缆敷设中的关键点进行要点讲解，使得电缆桥架施工质量得以提高，并且达到更好的安全保障。

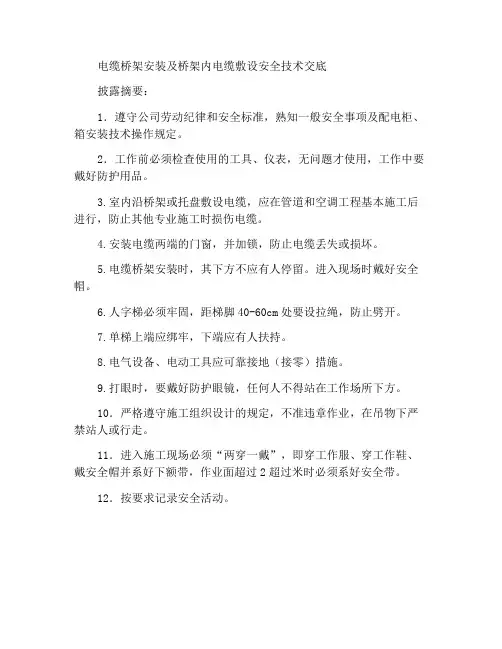

电缆桥架安装及桥架内电缆敷设安全技术交底
披露摘要：
1．遵守公司劳动纪律和安全标准，熟知一般安全事项及配电柜、箱安装技术操作规定。
2．工作前必须检查使用的工具、仪表，无问题才使用，工作中要戴好防护用品。
3.室内沿桥架或托盘敷设电缆，应在管道和空调工程基本施工后进行，防止其他专业施工时损伤电缆。
4.安装电缆两端的门窗，并加锁，防止电缆丢失或损坏。
5.电缆桥架安装时，其下方不应有人停留。
进入现场时戴好安全帽。
6.人字梯必须牢固，距梯脚40-60cm处要设拉绳，防止劈开。
7.单梯上端应绑牢，下端应有人扶持。
8.电气设备、电动工具应可靠接地（接零）措施。
9.打眼时，要戴好防护眼镜，任何人不得站在工作场所下方。
10．严格遵守施工组织设计的规定，不准违章作业，在吊物下严禁站人或行走。
11．进入施工现场必须“两穿一戴”，即穿工作服、穿工作鞋、戴安全帽并系好下额带，作业面超过2超过米时必须系好安全带。
12．按要求记录安全活动。
一、工程名称：____________________二、建设单位：____________________三、监理单位：____________________四、施工单位：____________________五、交底部位：____________________六、交底日期：____________________七、交底人：____________________八、接收人：____________________九、交底内容：一、安全注意事项1. 施工人员必须经过专业培训，了解电缆桥架敷设的相关知识和操作技能。
2. 施工现场应设立安全警示标志，明确施工区域、危险区域和紧急疏散路线。
3. 施工过程中，必须严格遵守国家相关安全法规和标准，确保施工安全。
4. 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、防尘口罩、防滑鞋等。
二、电缆桥架敷设施工要点1. 电缆桥架安装前，应检查桥架材质、规格、尺寸是否符合设计要求，确保桥架的承载能力和电气性能。
2. 电缆桥架的支架间距应符合设计要求，水平安装的支架间距为15至3m，垂直安装的支架间距不大于2m。
3. 电缆桥架的接地（PE）或接零（PEN）应可靠，金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。
4. 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm2。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
5. 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
6. 大于45度倾斜敷设的电缆每隔2m处设固定点。
7. 电缆出入电缆沟、竖井、建筑物等处应做密封处理。
8. 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直电缆桥架内时，电缆应呈水平状态。
三、施工过程中注意事项1. 电缆敷设过程中，应避免对电缆造成机械损伤，确保电缆安全。

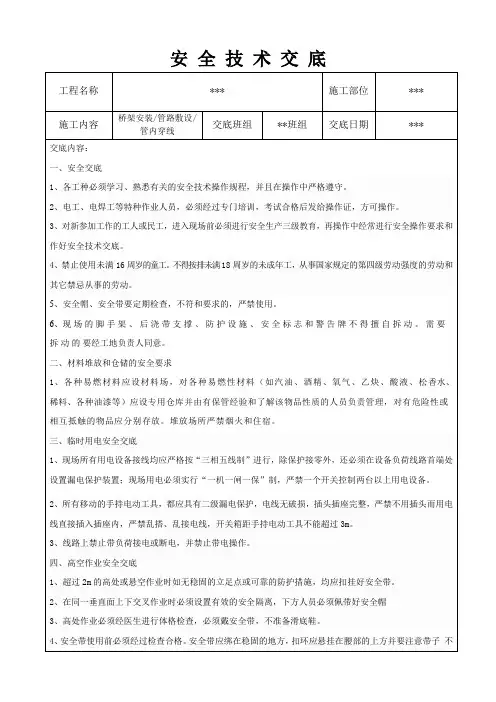

安全技术交底工程名称*** 施工部位***施工内容桥架安装/管路敷设/管内穿线交底班组**班组交底日期***交底内容：一、安全交底1、各工种必须学习、熟悉有关的安全技术操作规程，并且在操作中严格遵守。
2、电工、电焊工等特种作业人员，必须经过专门培训，考试合格后发给操作证，方可操作。
3、对新参加工作的工人或民工，进入现场前必须进行安全生产三级教育，再操作中经常进行安全操作要求和作好安全技术交底。
4、禁止使用未满16周岁的童工。
不得按排未满18周岁的未成年工，从事国家规定的第四级劳动强度的劳动和其它禁忌从事的劳动。
5、安全帽、安全带要定期检查，不符和要求的，严禁使用。
6、现场的脚手架、后浇带支撑、防护设施、安全标志和警告牌不得擅自拆动。
需要拆动的要经工地负责人同意。
二、材料堆放和仓储的安全要求1、各种易燃材料应设材料场，对各种易燃性材料（如汽油、酒精、氧气、乙炔、酸液、松香水、稀料、各种油漆等）应设专用仓库并由有保管经验和了解该物品性质的人员负责管理，对有危险性或相互抵触的物品应分别存放。
堆放场所严禁烟火和住宿。
三、临时用电安全交底1、现场所有用电设备接线均应严格按“三相五线制”进行，除保护接零外，还必须在设备负荷线路首端处设置漏电保护装置；现场用电必须实行“一机一闸一保”制，严禁一个开关控制两台以上用电设备。
2、所有移动的手持电动工具，都应具有二级漏电保护，电线无破损，插头插座完整，严禁不用插头而用电线直接插入插座内，严禁乱搭、乱接电线，开关箱距手持电动工具不能超过3m。
3、线路上禁止带负荷接电或断电，并禁止带电操作。
四、高空作业安全交底1、超过2m的高处或悬空作业时如无稳固的立足点或可靠的防护措施，均应扣挂好安全带。
2、在同一垂直面上下交叉作业时必须设置有效的安全隔离，下方人员必须佩带好安全帽3、高处作业必须经医生进行体格检查，必须戴安全带，不准备滑底鞋。
4、安全带使用前必须经过检查合格。
安全带应绑在稳固的地方，扣环应悬挂在腰部的上方并要注意带子不能与锋利或毛刺地方接触，以防摩擦割断。
电缆线敷设安全技术交底一、工程概述在本次工程中，我们将进行电缆线的敷设工作。
为了确保施工过程的安全与质量，特进行此次安全技术交底。
二、施工准备1、技术准备熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。
制定详细的施工方案，包括施工流程、施工方法、安全措施等。
2、材料准备电缆线：应符合设计要求，具备质量合格证明文件，外观无损伤、绝缘良好。
电缆桥架、线槽：规格型号符合设计要求，表面光滑、平整，无变形、锈蚀。
固定支架、吊架：材质、规格符合要求，安装牢固。
其他辅助材料：如防火封堵材料、接地导线等，应准备齐全。
3、施工工具准备电缆敷设机、牵引机、吊车等机械设备应性能良好，经过检验合格。
电工工具：如压线钳、剥线钳、螺丝刀等齐全完好。
测量工具：如卷尺、水准仪等精度满足要求。
4、现场准备清理敷设路径上的障碍物，确保道路畅通。
对电缆桥架、线槽进行安装、检查，确保其安装牢固、符合要求。
三、电缆敷设安全要求1、一般安全要求施工人员应穿戴好劳动防护用品，如安全帽、工作服、绝缘鞋等。
严禁酒后作业，严禁在施工现场嬉戏打闹。
施工现场应设置明显的安全警示标志，严禁无关人员进入施工区域。
2、高处作业安全要求在进行高处电缆敷设作业时，必须系好安全带，安全带应高挂低用。
搭建的脚手架应牢固可靠，经检查验收合格后方可使用。
严禁在高处抛掷工具、材料等物品。
3、电气安全要求施工用电应符合“三级配电、两级保护”的要求，配电箱应设置漏电保护器。
电动工具应绝缘良好，使用前应进行检查。
严禁私拉乱接电线，电线应架空或埋地敷设。
4、机械安全要求操作电缆敷设机、牵引机等机械设备的人员应经过培训，持证上岗。
机械设备应定期进行维护保养，确保其性能良好、安全可靠。
在机械设备运行过程中，严禁人员靠近或触摸运动部件。
四、电缆敷设施工流程1、电缆桥架、线槽安装根据设计要求，确定桥架、线槽的安装位置和走向。
使用膨胀螺栓或焊接等方法将支架、吊架固定在墙壁、天花板等部位。

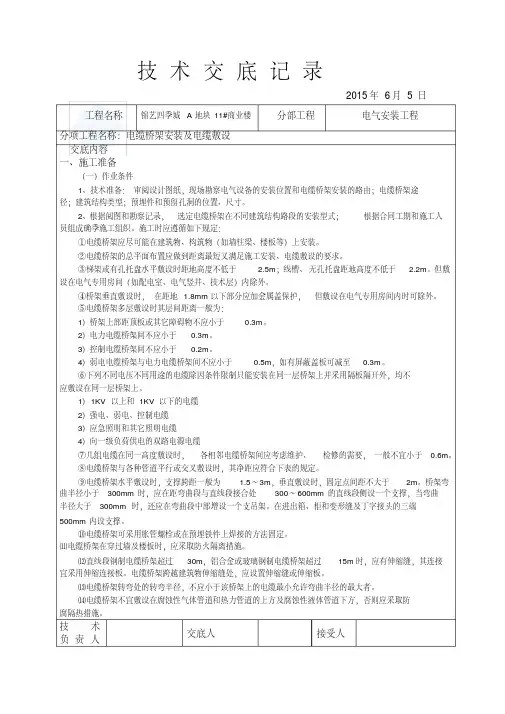

2015年6月 5 日工程名称锦艺四季城A地块11#商业楼分部工程电气安装工程分项工程名称：电缆桥架安装及电缆敷设交底内容一、施工准备（一）作业条件1、技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。
2、根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确季施工组织。
施工时应遵循如下规定：①电缆桥架应尽可能在建筑物、构筑物（如墙柱梁、楼板等）上安装。
②电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。
③梯架或有孔托盘水平敷设时距地高度不低于 2.5m；线槽、无孔托盘距地高度不低于 2.2m。
但敷设在电气专用房间（如配电室、电气竖井、技术层）内除外。
④桥架垂直敷设时，在距地 1.8mm以下部分应加金属盖保护，但敷设在电气专用房间内时可除外。
⑤电缆桥架多层敷设时其层间距离一般为：1）桥架上部距顶板或其它障碍物不应小于0.3m。
2）电力电缆桥架间不应小于0.3m。
3）控制电缆桥架间不应小于0.2m。
4）弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。
⑥下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。
1）1KV以上和1KV以下的电缆2）强电、弱电、控制电缆3）应急照明和其它照明电缆4）向一级负荷供电的双路电源电缆⑦几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要，一般不宜小于0.6m。
⑧电缆桥架与各种管道平行或交叉敷设时，其净距应符合下表的规定。
⑨电缆桥架水平敷设时，支撑跨距一般为 1.5～3m，垂直敷设时，固定点间距不大于2m。
桥架弯曲半径小于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑，当弯曲半径大于300mm时，还应在弯曲段中部增设一个支吊架。
电缆线敷设安全技术交底一、前言电缆线敷设是电气工程中的一项重要工作，其施工质量和安全直接关系到电气系统的正常运行和人员的生命财产安全。
为了确保电缆线敷设工作的安全、高效进行，特进行本次安全技术交底。
二、施工准备1、技术准备施工前，应熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。
制定详细的施工方案，包括施工流程、施工方法、安全措施等。
2、材料准备电缆线：应符合设计要求，具有产品合格证和质量检验报告。
电缆桥架、电缆管、电缆支架等：应符合设计要求，表面无锈蚀、变形等缺陷。
其他辅助材料：如螺栓、螺母、垫片、防火材料等，应齐全、合格。
3、施工机具准备吊车、叉车、卷扬机等起重设备：应性能良好，安全可靠。
电缆敷设机、牵引机、滑轮等敷设设备：应调试合格，运转正常。
电焊机、切割机、钻孔机等加工设备：应完好无损，接地良好。
4、人员准备施工人员应经过专业培训，具备相应的施工技能和安全知识。
特种作业人员（如电工、焊工、起重工等）应持证上岗。
三、电缆线敷设的安全要求1、一般安全要求施工人员应穿戴好个人防护用品，如安全帽、安全带、工作服、绝缘鞋等。
施工现场应设置明显的安全警示标志，严禁无关人员进入。
施工前，应对施工机具进行检查和维护，确保其性能良好，安全可靠。
2、高处作业安全要求高处作业人员应系好安全带，安全带应挂在牢固可靠的地方。
高处作业时，应使用工具袋，严禁上下抛掷工具和材料。
遇有六级以上大风、雷雨、大雾等恶劣天气时，严禁进行高处作业。
3、电气安全要求施工现场的临时用电应符合《施工现场临时用电安全技术规范》（JGJ 46）的要求。
电缆线敷设过程中，应避免电缆线与带电体接触，防止触电事故的发生。
电气设备应接地良好，严禁带电作业。
4、防火安全要求施工现场应配备足够的灭火器材，如灭火器、消防水带等。
电缆桥架、电缆管等应采取防火措施，如涂刷防火涂料、填充防火材料等。
严禁在施工现场吸烟和使用明火。
四、电缆线敷设的施工方法1、电缆桥架敷设安装电缆桥架时，应保证其水平度和垂直度符合要求，支架间距均匀，固定牢固。
交底提要：电线、电缆导管敷设，包括镀锌钢管暗敷及桥架开孔与可挠金属管明敷。
一、施工准备（一）作业人员：1、门禁施工阶段：本阶段为主体埃特板内配管。
由于本阶段配管量大、集中，施工难度也较大，全部采用丝扣连接，需与装饰密切配合，穿插进行，流水作业。
为保证不影响装饰施工进度，至少需熟练电工15～20人。
2、电缆铺设施工阶段：该阶段配合空调的管道安装及桥架的安装施工进行铺设，空调及桥架安装前线缆铺设必须全部完成。
至少需熟练电工10～20人。
3、桥架开孔施工阶段：该阶段为桥架内配管施工，桥架固定前必须全部完成。
至少需熟练电工20～30人。
以上施工人员必须经过特殊岗位培训，并持有特殊工种上岗证等有效证件方可从事相关的施工作业。
（二）材料准备：1、材料准备（1）钢管暗敷：热镀锌钢管、镀锌管箍、活接、接地卡、4mm2裸铜导线、86H80钢制接线盒、钢锯条、锁母、护口、铁丝、自制木盒等。
（2）钢管明敷：LV-5Z可挠金属阻燃电线管及专用接头、普利卡管及专用接头、L30×3角钢、Φ8圆钢、管卡、红丹防锈漆等。
所有材料必须有产品质量合格证或检测报告等有效的质量证明文件（合格证加盖生产厂家及供货商红章，检测报告加盖检测部门红章并在有效期限内），施工班组领料必须从有“检验合格”标识牌的材料堆放处领料。
2、材料质量控制钢管壁厚均匀，无劈裂、砂眼、棱刺和凹扁现象，并应有产品质量合格证。
用于丝扣连接的管箍应用通丝管箍，丝扣清晰不乱扣，镀锌件其镀锌层完整无劈裂，而端头光滑无毛刺，并应有产品合格证。
（1）钢管的长度的偏差是否在允许范围内，即全长允许偏差在20mm。
（2）钢管的弯曲度是否在允许范围内，每m不大于3mm。
（3）钢管的壁厚是否均匀、一致，不应有折扁、裂缝、砂眼、塌陷等现象。
（4）内外表面应光滑，不应有折叠、裂缝、分层、搭焊、缺焊、毛刺等现象。
（5）切口应垂直、无毛刺，切口斜度不应大于2º。
焊缝应整齐，无缺陷。
电线、电缆敷设技术交底(最好)电气电缆敷设安全技术交底本文旨在交底电气电缆敷设的安全技术。
交底内容基于《电气装置安装工程电缆线路施工及验收规范》GB-92和《建筑电气工程施工质量验收规范》GB-2002.交底范围包括10kV及以下电气安装工程中的电力电缆敷设。
施工准备包括设备及材料要求和作业条件。
所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
电缆外观检查时，要检查其绝缘层是否完整无损，厚度均匀。
电缆无压扁、扭曲，铠装不松卷。
每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
电缆外观应完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
密封良好，塑料电缆外皮及绝缘层无老化及裂纹。
电缆敷设前应进行绝缘检测和测试，并且要合格。
电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
电缆敷设所需主要机具包括电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。
完好无损。
另外，还需要绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具、无线电对讲机和手持扩音喇叭。
作业条件包括土建工程和设备安装条件。
土建工程应具备预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
设备安装应具备变配电室内全部电气设备及用电设备配电箱柜安装完毕。
电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，通路顺畅并检验合格。
作业工序包括敷设电缆前准备工作和电缆敷设。
施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。
桥架安装和电缆敷设技术交底随着信息技术和通讯技术的飞速发展，高速公路、城市快速路、铁路、地铁等基建工程中桥架安装和电缆敷设的要求也越来越高。
桥架安装和电缆敷设技术交底是保障施工质量、保证工程安全的一项重要环节，下面我们就来详细阐述一下。
一、桥架安装技术交底1、施工前的准备工作桥架安装前，首先要做好施工前期的准备工作，包括：安装位置的勘测、测量、清理；桥架的组装；安装和使用所需材料、设备的准备；制定好施工方案和安全措施等等。
2、安装方案制定制定合理、标准的桥架安装方案是桥架安装的重要环节。
安装方案包括桥架的悬挂方式、支撑方式、悬挂点的位置、间距以及安装的顺序等等。
在制定方案的时候，应该考虑到现场环境、施工条件和安全因素。
首先要确定好起点和终点，因为从起点开始，安装的规格、型号、长度、高度等都是根据实际情况而定的。
3、现场设置在现场设置时，应该向安装工人布置好自己的工作区域，打好安装桥架的基础脚手架，并根据桥架的安装位置进行调整。
然后出具安装方案，设置好要求架预埋件的数量和尺寸，以及单位的检验、验收人员，并组织人员对工字钢、角铁等组件进行清洗和分类。
4、安装施工按照桥架安装方案进行操作，安装前先用硬纸板和砂浆将预埋件封口，然后根据桥架图纸进行悬挂、支撑等工作，对于长桥架的安装，一般需要使用悬挂架，在安装过程中还需根据支撑条件控制好桥架的垂直度和水平度。
在桥架的杆件垂直度和水平度的控制上，要严格按照设计要求进行施工并确保符合相关国家标准。
5、验收交底桥架安装验收与交底，主要是为了检测安装是否符合标准、完成的质量标准是否达标、是否满足施工要求等等。
验收分为两个部分：一个是桥架的安装质量，对焊接强度、垂直度等进行检测，直到确保符合要求为止；另一个是操作质量，将桥架悬挂的起始点和终止点的位置确认好，用级尺或者其他量具进行标准测量和其他技术措施纪录，并进行验收。
二、电缆敷设技术交底1、施工前的准备工作电缆敷设前要首先进行规格和品种的确认，同时设计出电缆敷设方案，考虑到穿过隧道、桥梁或者通过电梯将电缆运上高位构件的难度等多种因素，确保安装方案合理。
电缆桥架安装和桥架内电缆敷设电缆敷设技术交底1 电缆桥架安装和桥架内电缆敷设电缆敷设电缆敷设工程施工和质量验收。
2 施工准备2.1材料质量规定电缆桥架具有产品合格证规格型号要符合设计规定其部件齐全、表面光滑、不变形平直无明显扭曲支架应焊接牢固无明显变形下料误差应在5mm 范围内切口应无卷边毛刺，采用镀锌制品，镀锌钢板旳厚度在桥架宽度不不不大于400mm 时厚度不不不不大于1.5mm;在400 至800mm 之间时厚度不不不不大于2mm;不不大于800mm 时厚度不不不不大于2.5mm 涂层完整无锈蚀电缆旳型号、电压、规格必须符合设计规定应选用符合国家现行技术原则旳产品。
要按批查验合格证生产许可证。
耐热、阻燃旳电缆外护层有明显标识和制造厂标。
当对电缆绝缘性能导电性能和阻燃性能有异议时按批抽样送有资质旳试验室检测。
2.1.3 防火堵料(防火枕)、防火涂料应选用经国家鉴定旳定型产品。
2.1.4 竖井内旳配电箱应有出厂合格证、生产许可证、“CCC ”认证标志和认证证书复印件及试验记录。
使用旳辅助材料钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2.1.6 金属膨胀螺栓:根据容许拉力和剪力及设备旳安装孔径确定。
2.1.7 接线端子:根据导线截面及导线根数选用对应规格旳接线端子。
2.1.8 镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。
2.2 重要施工工具、机具有电工工具、手电钻、冲击钻、活扳手、钢锯、锯条、电焊机、锡锅、喷灯、锡勺、兆欧表、万用表、高凳等。
2.3 作业条件土建墙体构造已弹出施工水平线墙面抹灰及面层巳竣工。
电缆桥架及穿楼板旳预留洞日已处理好安装防火隔板旳埋件巳整顿好。
安装电缆桥架所需要旳支架等附件巳加工好。
竖井内电气预埋管路巳整顿好。
3 1 施工工艺确定电缆桥架位置→固定支架→桥架安装→金属桥架旳接地保护→敷设电缆。
电气配管、线槽桥架、配线电缆施工技术交底（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!电气配管、线槽桥架、配线电缆施工技术交底JLJS01-3版本/状态：A/0 施工单位：上海宏杰建设发展有限公司。
施工单位合校核，在各类管道集汇处绘制平面图。
交底提要孔洞内，切口处无卷边，毛刺。
轻钢龙骨上敷设线槽应各自有单独卡具吊装式支撑设施，1.本表由施工单位填写，交底单位与接受交底单位各存1份。
线槽与盒、箱、柜等连接进，进线和出线口等处应采用抱脚或翻边连接，线槽、桥架的所有非带电部分的铁件均相互连接和跨接，使之为一个连续导体，并做好整体接地，金属线槽、桥架不作设备的接地导体，当设计无要求交底提要不同电压、不同回路、不同频率的导线应加隔板放在同一线槽内。
下列从室外引入室内的导线，穿过墙外的一段应采用橡胶绝缘导线，不允许海南建筑总公司施工单位海南建筑总公司桥架内垂直敷设电缆固定最大间距美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
桥架敷设电缆桥架施工技术交底引言本文档旨在介绍桥架敷设电缆桥架施工技术交底，包括施工前的准备工作、施工步骤、施工注意事项等内容，以确保施工过程顺利进行并达到预期效果。
施工前准备工作1.设计方案评审：在施工前，需要进行设计方案评审，参与评审的人员包括设计人员、施工人员、监理人员等。
评审内容包括电缆桥架的规格、敷设路径、连接件的选择等。
2.施工图纸碰撞检查：施工前需要对施工图纸进行碰撞检查，以确保电缆桥架与其它设施的安装不发生冲突。
3.材料准备：施工前需要准备好所需的电缆桥架材料，包括桥架、连接件、螺栓等。
材料选择要符合设计要求，并做好材料清单和验收记录。
4.施工人员培训：施工前需要对施工人员进行培训，包括电缆桥架的安装方法、注意事项、施工流程等内容。
同时，施工人员需要了解相关安全规定，掌握正确的安全操作流程。
施工步骤1.清理工作区域：施工前需要清理工作区域，确保施工场地干净整洁，清除杂物和障碍物。
2.定位和标记：根据设计图纸要求，用粉笔或粉末在施工区域上做出电缆桥架的敷设路径标记，以便后续的安装工作。
3.安装支架：根据设计要求，在敷设路径上安装支架。
支架的安装要平稳牢固，位置要准确无误。
4.安装桥架：将桥架按照设计要求安装在支架上，连接桥架的连接件要正确无误。
安装过程中，要确保桥架与支架之间的连接牢固可靠。
5.敷设电缆：将电缆沿桥架敷设，固定电缆的同时，要保证电缆的张力适当，避免拉力过大导致电缆损坏。
6.路径纠正和整改：在电缆敷设完毕后，需要对敷设路径进行纠正和整改。
对于非垂直和非水平的敷设段落，需要进行调整，保证电缆的敷设质量。
7.检查和测试：完成电缆桥架敷设后，需要进行检查和测试。
检查包括电缆是否好好固定，连接件是否牢固等。
测试可通过对电缆进行电气性能测试，以确保电缆正常运行。
8.记录和归档：施工完成后，需要对整个施工过程进行记录和归档。
包括施工计划、施工图纸、材料清单、施工现场照片等。
施工注意事项1.安全第一：施工过程中，要严格遵守相关的安全操作规程，佩戴好安全防护用具，确保施工人员的人身安全。
电线、电缆穿管和线槽敷设工程施工技术交底电线、电缆穿管和线槽敷设工程施工技术交底1、材料及工具要求（1）绝缘导线，导线的规格、型号必须符合设计要求，并应有出厂合格证检验报告等质量认证文件。
导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导管直径是否符合国家标准。
（2）镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。
（3）护圈：根据管子直径的大小选择相应规格的PVC护圈。
（4）接线端子（接线鼻子）：根据导线的根数和总截面选择相应规格的接线端子。
（5）克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字螺丝刀、万用表、兆欧表、高凳、梯子电工常用工具等。
2、工艺流程选择导线→穿钢丝→扫管→带护圈→防线及断线→导线与钢丝的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测3、操作工艺（1）选择导线根据设计图纸要求，正确选择导线规格，型号及数量，为了保证安全和施工方便，在线管出口处至配电箱、盘总开关的一段干线回路及格用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(零线)为蓝色，PE（保护线）为黄绿双色。
（2）穿钢丝钢丝选用φ1.0~2.0㎜，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将钢线穿入管路内，在管路的两端留有20cm的余量，如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20㎝的余量后，将两端的钢丝盘入盒内或缠绕在管头上固定好，防止被其它人员随便拉出。
当穿钢丝受阻时，采用两端同时穿钢丝的办法，将两根钢丝的头部弯曲成半圆的形状，使两根钢丝同时搅动，使两端头相互钩绞在一起，然后将钢丝拉出。
（3）扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清理干净。
（4）带护圈按管口大小选择户口。
管子清扫后，将护圈套入管口上。
在钢管（电线管）穿先前，检查各个管口的护圈是否齐全，如有遗漏或破损应补齐和更换。
交底提要：电线、电缆导管敷设，包括镀锌钢管暗敷及桥架开孔与可挠金属管明敷。
一、施工准备（一）作业人员：1、门禁施工阶段：本阶段为主体埃特板内配管。
由于本阶段配管量大、集中，施工难度也较大，全部采用丝扣连接，需与装饰密切配合，穿插进行，流水作业。
为保证不影响装饰施工进度，至少需熟练电工15～20人。
2、电缆铺设施工阶段：该阶段配合空调的管道安装及桥架的安装施工进行铺设，空调及桥架安装前线缆铺设必须全部完成。
至少需熟练电工10～20人。
3、桥架开孔施工阶段：该阶段为桥架内配管施工，桥架固定前必须全部完成。
至少需熟练电工20～30人。
以上施工人员必须经过特殊岗位培训，并持有特殊工种上岗证等有效证件方可从事相关的施工作业。
（二）材料准备：1、材料准备（1）钢管暗敷：热镀锌钢管、镀锌管箍、活接、接地卡、4mm2裸铜导线、86H80钢制接线盒、钢锯条、锁母、护口、铁丝、自制木盒等。
（2）钢管明敷：LV-5Z可挠金属阻燃电线管及专用接头、普利卡管及专用接头、L30×3角钢、Φ8圆钢、管卡、红丹防锈漆等。
所有材料必须有产品质量合格证或检测报告等有效的质量证明文件（合格证加盖生产厂家及供货商红章，检测报告加盖检测部门红章并在有效期限内），施工班组领料必须从有“检验合格”标识牌的材料堆放处领料。
2、材料质量控制钢管壁厚均匀，无劈裂、砂眼、棱刺和凹扁现象，并应有产品质量合格证。
用于丝扣连接的管箍应用通丝管箍，丝扣清晰不乱扣，镀锌件其镀锌层完整无劈裂，而端头光滑无毛刺，并应有产品合格证。
（1）钢管的长度的偏差是否在允许范围内，即全长允许偏差在20mm。
（2）钢管的弯曲度是否在允许范围内，每m不大于3mm。
（3）钢管的壁厚是否均匀、一致，不应有折扁、裂缝、砂眼、塌陷等现象。
（4）内外表面应光滑，不应有折叠、裂缝、分层、搭焊、缺焊、毛刺等现象。
（5）切口应垂直、无毛刺，切口斜度不应大于2º。
焊缝应整齐，无缺陷。
（6）镀锌层应完好无损，锌层厚度均匀一致，不得有剥落、气泡等现象。
（7）管箍：大小应符合国家规范要求，丝扣清晰、均匀，不乱扣，镀锌层均匀，无剥落、无劈裂，两端光滑无毛刺。
（8）锁紧螺母：尺寸符合国家标准要求，外层完好无损，丝扣清晰、均匀、不乱扣、镀锌层均匀。
（9）盒、箱：铁制盒、箱的大小尺寸以及壁厚应符合设计及规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清晰，面板、盖板应与盒、箱配套，外形完整无损且颜色均一，无锈蚀等现象。
3、施工试验计划（1）镀锌钢管需检验镀锌层的成分厚度及钢管管材的成分。
（2）在施工现场由持有材料取样员资格证的人员，按规定数量取样后将样品材料放在专用取样箱内，经现场监理人员确认并签字盖章后，将样品箱贴上封条送相应检测机构进行检测。
（三）施工机具：1、主要安装机具：压力案子、煨管器、液压煨管器、液压开孔器、套丝机、扣压器、砂轮锯、无齿锯、钢锯、刀锯、扁锉、半圆锉、圆锉、木锉、平锉、鱼尾钳、活板子、手电钻、电焊机、射钉枪、可挠金属电线管专用切割刀、专用扳子、手锤、錾子、电锤、热风机、电炉子、开孔器、台钻、高凳、粉线袋等。
2、主要检测机具：皮尺、水平尺、角尺、卷尺、尺杆、磁力线坠、摇表等。
（四）作业条件1 按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置，经复核符合设计要求。
根据图纸，确定电器安装位置、确定配线的固定点，埋设好支持件。
2 布管的部位障碍物已清除干净。
3 现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。
4 砌体施工过程应及时准确地将布线配管随墙预埋好。
5 现浇混凝土墙配管，应在钢筋网片绑扎完毕，按施工图进行配管。
6 装配预制板就位后，配合土建作业将管弯曲连接部位按要求做好。
7 预制空心板就位的同时应及时配管。
二、施工进度要求：1、主体施工阶段：配合土建钢筋绑扎，进行合理穿插施工，以不影响土建砼浇筑为准。
2、砌体施工阶段：电工班组紧密配合土建砌体班组施工，以不影响土建内墙抹灰为准。
3、装饰施工阶段：保障吊顶施工前，吊顶内明配管全部完成。
三、镀锌管暗配施工工艺：（一）工艺流程：管子切断→套丝→煨弯→随土建施工进行分层分段配管→管线补偿→跨接地线的连接（二）施工要点：1 管子切断1）配管前根据图纸要求的实际尺寸将管线切断，大批量的管线切割时，可以采用型钢切割机，利用纤维增强砂轮片切割，操作时用力要均匀、平稳，不能过猛，以免砂轮崩裂。
2）小批量的钢管一般采用钢锯进行切断，将需切断的管子放在台虎钳的钳口内卡牢，注意切口位置与钳口距离应适宜，不能过长或过短，操作应准确。
在锯管时锯条要与管子保持垂直，推锯时稍用力，但不能过猛，以免别断锯条，回锯时，销抬锯条，尽量减少锯条的磨损，当管子快要断时，要减慢速度，使管子平稳锯断。
3）切断管子也可采用割管器，但使用割管器切断的管子，管口易产生内缩，缩小后的管口要用绞刀或锉刀刮（锉）光。
2 套丝1）套丝一般采用套丝板来进行。
套丝时，先将管子固定在台虎钳或龙门压架上，钳紧。
根据管子的外径选择好相应的板牙，将绞扳轻轻套在管端，调整绞板的三个支承脚，使其紧贴管子，这样套丝时不会出现斜丝，调整好绞扳后，手握绞扳，平稳向里推，带上2~3扣后，再站到侧面按顺时针方向转动套丝扳，开始时速度应放慢，套丝时应注意用力均匀，以免发生偏丝、啃丝的现象，丝扣即将套成时，轻轻松开扳机，开机通扳。
2）管径小于DN20的管子应分两板套成，管径大于等于DN25的管子应分三板套成。
3）进入盒（箱）的管子其套丝长度不宜小于管外径的1.5倍，管路间连接时，套丝长度一般为管箍长度的1/2加2~4扣，需要退丝连接的丝扣长度为管箍的长度加2~4扣。
3 煨管1）管径在DN25及其以上的管子应使用液压煨管器，根据管线需煨成的弧度选择相应的模具，将管子放入模具内，使管子的起弯点对准煨管器的起弯点，然后拧紧夹具，煨出所需的弯度。
煨弯时使管外径与弯管模具紧贴，以免出现凹瘪现象。
2）管径小于DN25的管子，可用手扳煨管器煨弯。
手扳煨管器的大小应根据管径的大小选择相适配的。
在煨管过程中，用力不能太猛，各点的用力尽量均匀一致，且移动煨管器的距离不能太大。
3）管路的弯扁度应不大于管外径的10%，弯曲角度不宜小于90º，弯曲处不可有折皱、凹穴和裂缝等现象。
4）暗配管时弯曲半径不应小于管外径的6倍，埋设于地下或混凝土楼板时，不应小于管外径的10倍。
煨管时管子焊缝一般应放在管子弯曲方向的正、侧面交角的45º线上。
4 管路连接1）管与盒的连接：（1）在配管施工中，管与盒、箱的连接采用螺母连接。
采用螺母连接的管子必须已套好丝，将套好丝的管端拧上锁紧螺母，插入与管外径相匹配的接线盒的敲落孔内，管线要与盒壁垂直，再在盒内的管端拧上锁紧螺母固定。
应避免在左侧管线已带上锁紧螺母，而右侧管线未拧锁紧螺母。
（2）带上锁母的管端在盒内露出锁紧螺母的螺纹应为2~4扣，不能过长或过短，多根管线同时入箱时应注意其入箱部分的管端长度应一致，管口应平齐。
2）管与管的连接：全部采用丝接，丝接的两根管应分别拧进管箍长度的1/2，并在管箍内吻合好，连接好的管子外露丝扣应为2~3扣不应过长，需退丝连接的管线，其外露丝扣可相应增多，但也应在5~6扣左右。
丝扣连接的管线应顺直，丝扣连接紧密，不能脱扣。
3）箱盒及管路的标识：由于本工程系统繁多、配管量大，为便于拆模后穿线时易于辨识，在配管时，区别不同系统，用不同颜色油漆做好标记。
按图纸图例注明该处箱盒所要安装的设备及其编号，并用箭头标明管路走向。
标记要准确、清晰，保证拆模后仍能准确反映管线走向及设备分布情况。
5 管路敷设1）现浇混凝土结构中管路敷设：（1）墙、柱内管路敷设：墙体内的配管应在两层钢筋网中沿最近的路径敷设，并沿钢筋内侧进行绑扎固定，绑扎间距不应大于1m，柱内管线应与柱主筋绑扎牢固。
管线穿梁柱时，应避免穿其根部。
当必须穿梁柱时，应征得结构专业同意，并适当加筋，以减少暗配管对结构的影响。
柱内管路需与墙连接时，伸出柱外的短管不要过长，以免碰断。
墙柱内的管线并行时，应注意其管间距不可小于25mm，管间距过小，会造成混凝土填充不饱满，从而影响土建的施工质量。
管线穿外墙时应加套管保护，并做防水。
（2）楼板内管路的敷设：现浇混凝土楼板内的管路敷设应在模板支好后，根据图纸要求及土建放线进行划线定位，确定好管、盒的位置，待土建底筋绑好，而顶筋未铺时敷设盒、管，并加以固定。
土建顶筋绑好后，应再检查管线的固定情况，并对盒进行封堵。
在施工中需注意，敷设于现浇混凝土楼板中的管子，其管径应不大于楼板混凝土厚度的1/2。
由于楼板内的管线较多，所以施工时，应根据实际情况，分层、分段进行。
先敷设好与已预埋于墙体等部位的管子，再连接与盒相连接的管线，最后连接中间的管线，并应先敷设带弯的管子再连接直管。
并行的管子间距不应小于25mm，使管子周围能够充满混凝土，避免出现空洞。
在敷设管线时，应注意避开土建所预留的洞。
当管线需从盒顶进入时应注意管子煨不应过大，不能高出楼板顶筋，保护层厚度不小于50mm。
钢管在现浇混凝土板中暗配方法（盒开口向下）（3）梁内的管线敷设：管路的敷设应尽量避开梁。
如不可避免时，注意以下要求：管线竖向穿梁时，应选择梁内受剪力、应力较小的部位穿过，当管线较多时需并排敷设，且管间的间距同样不应小于25mm，并应与土建协商适当加筋。
管线横向穿时，也应选择从梁受剪力、应力较小的部位穿过，管线横向穿梁时，管线距底梁上侧的距离不小于50mm，且管接头尽量避免放于梁内。
灯头盒需设置在梁内时，其管线顺梁敷设时，应沿梁的中部敷设，并可靠固定，管线可煨成90º的弯从灯头盒顶部的敲落孔进入，也可煨成鸭脖弯从灯头盒的侧面敲落孔进入。
2）垫层内管线敷设：需敷设于楼板混凝土垫层内的管线应注意其保护层的厚度不应小于15mm。
当楼板上为炉渣垫层时，需沿管线铺设水泥砂浆进行防腐，管线应固定牢固后再打垫层。
3）地面内管线敷设：（1）管线在地面内敷设，应根据图纸要求及土建测出的标高，确定管线的路径，进行配管。
在配管时应注意尽量减少管线的接头，采用丝接时，要缠麻抹铅油后拧紧接头，以防水汽的侵蚀。
如果管线敷设于土壤中，应先把土壤夯实，然后沿管路方向垫不小于50mm厚的小石块，管线敷好后，在管线周围浇灌素混凝土。
将管线保护起来，其保护层厚度不应小于50mm。
如果管线较多时，可在夯实的土壤上，沿管路敷设路线铺设混凝土打底，然后再敷设管路，再在管路周围用混凝土保护。
保护层厚度同样不小于50mm。
（2）地面内的管线使用金属地面出线盒时，盒口应与地面平齐，引出管与地面垂直（3）敷设的管线需露出地面时，其管口距地面的高度不应小于200mm。
