分析天平与称量PPT课件

  • 格式：ppt
  • 大小：6.47 MB
  • 文档页数：60

下载文档原格式

  / 60

合集下载

分析天平和称量课件

分析天平和称量课件


工业生产
分析天平和称量技术在工业生产中也有着广 泛的应用。这些技术可以用于控制产品质量、 原材料检测、生产过程监控等环节，对于提 高生产效率、降低成本、保证产品质量等方
面具有重要作用。
THANKS
分析天平的结构
中心刀
位于秤盘下方，与 秤盘接触，使其左 右移动。
平衡锤
位于杠杆的另一端， 通过调整砝码来平 衡杠杆。
秤盘
用于放置待称量的 物品。
左右杠杆
与中心刀连接，传 递称量结果。
指针
指示称量结果的位置。
分析天平的工作原理
基于杠杆原理
分析天平利用杠杆原理进行称量， 即力矩平衡。当天平达到平衡时， 被称物品的重量与砝码的重量相等。
挑战
尽管分析天平和称量技术的发展前景广阔， 但也面临着一些挑战。例如，如何提高设备 的精度和稳定性、如何实现设备的便携化和 多功能化、如何降低设备的成本和提高普及 率等。
分析天平和称量技术在科学研究和工业生产中的重要性
科学研究
分析天平和称量技术是科学研究中必不可少 的工具。这些技术可以用于研究物质的性质、 组成、结构等信息，对于化学、物理、生物 等领域的研究具有重要意义。
校准
使用标准砝码进行校准，确保 天平准确可靠。
记录
记录称量结果，并进行分析和 处理。
分析天平和称量技术的应 用
分析天平和称量技术在化学分析中的应用
元素分析和化学结构研究
分析天平可以精确测量化学样品的质量，帮助研究人员确定其元 素组成和化学结构。
化合物定量分析
通过使用分析天平，研究人员可以精确测量化合物的质量，从而确 定其定量性质。
按照结构形式
分析天平可分为托盘式分析天平、单盘式分析天平和双盘式 分析天平。托盘式分析天平结构简单，操作方便；单盘式分 析天平结构紧凑，精度高；双盘式分析天平则具有更高的测 量范围和更高的精度。
电子分析天平的称量练习28页PPT

电子分析天平的称量练习28页PPT

输氧。如呼吸停止，立即进行人工呼吸。就医。 食入：用水漱口，给饮牛奶或蛋清。就医。
（2）乙二胺四乙酸二钠（EDTA）
分子质量：372.2 白色结晶粉末。低毒，溶于水，5%的水溶液pH
值为4～6。呈酸性。难溶于醇 EDTA是化学中一种良好的配合剂，它有六个配
位原子，形成的配合物叫做螯合物，EDTA在 配位滴定中经常用到，一般是测定金属离子的 含量。
1. 实验设备
（1）电子分析天平：型号BS-210S，最大称量 210 g,可精确到0. 1 mg
（2）其它设备：
称量瓶
1个
称量纸
2张
烧杯（50ml）
2个
2. 实验材料
高锰酸钾（ KMnO4）、乙二胺四乙酸二钠 （EDTA）、氯化铵（NH4Cl）、氢氧化钠 （ NaOH ）
(1)、高锰酸钾KMnO4
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
实验二 电子分析天平的称量 练习
肖雪春
01
02
03
04
一、实验目的
分析天平的分类
按分析天平的结构分类
阻 尼 天 平
等 臂 双 盘 在 平
半 机 械 加 码 电 光 天 平
分 析 天 平
电 光 天 平 全 机 械 加 码 电 光 天 平
不 等 臂 天 平单 盘 减 码 式 电 光 天 平
(3)、氯化铵（NH4Cl）
相对分子质量：53.49 无色结晶或白色颗粒性粉末，是一种强电解质，溶于 水电离出铵根离子和氯离子。吸湿性小，但在潮湿的 阴雨天气也能吸潮结块。粉状氯化铵极易潮解，湿铵 尤甚，吸湿点一般在76%左右，当空气中相对湿度大 于吸湿点时，氯化铵即产生吸潮现象，容易结块。能 升华（实际上是氯化铵的分解和重新生成的过程）而 无熔点。相对密度1.5274。折光率1.642。低毒，半 数致死量（大鼠，经口）1650mg/kg。有刺激性。加 热至350 ℃升华，沸点520 ℃。
分析天平的使用与称量

分析天平的使用与称量

分析天平的使用与称量
张昕
使用范围
分析天平的感量为10mg、1mg、0.1mg、 分析天平的感量为10mg、1mg、0.1mg、 0.01mg或0.001mg，10mg和1mg感量的天 0.01mg或0.001mg，10mg和1mg感量的天 平主要用于称取试剂，如流动相的配制等， 0.1mg、0.01mg或0.001mg感量的天平主 0.1mg、0.01mg或0.001mg感量的天平主 要用于比较精密的检验工作中称量, 要用于比较精密的检验工作中称量,如药品 的含量测定,对照品的称量,滴定液的标化, 的含量测定,对照品的称量,滴定液的标化,微 量水分的测定等. 量水分的测定等.
天平日常维护的注意事项
将天平置于稳定的天平台上避免振动、气流及阳 光照射； 经常对电子天平进行自校或定期外校，保证其处 于最佳状态； 如果电子天平出现故障应及时检修，不可带“ 如果电子天平出现故障应及时检修，不可带“病” 工作； 称量易挥发和具有腐蚀性的物品时，要盛放在密 闭的容器中，以免腐蚀和损坏电子天平； 可用95%乙醇轻轻擦洗天平。 可用95%乙醇轻轻使用登记记录, 应检查该天平的使用登记记录,了解天平前 一次使用情况及天平是否处于正常可用状 态； 并检查水准器内的气泡是否位于水准器圆 的中心位置, 的中心位置,否则应予调节使天平处于水平 状态 ； 使用天平前应预热30分钟以上 使用天平前应预热30分钟以上 ；
精度的选择
当取样量大于100mg,选用感量为0.1mg的 当取样量大于100mg,选用感量为0.1mg的 天平, 100~10mg选用感量为0.01mg的天 天平,在100~10mg选用感量为0.01mg的天 平,小于10mg选用感量为0.001mg天平. 小于10mg选用感量为0.001mg天平. 选择的基本原则：确保称样量至少有四位 有效数字。
01分析天平的使用(简)26页PPT

01分析天平的使用(简)26页PPT


一、实验目的
1．熟练掌握托盘天平的使用方法。 2．学习分析天平和电子天平的使用方法。 3．学会用直接法和减量法称量样品。
25.04.2020
普通化学实验 实验2 分析天平的使用
4
二、天平的构造及工作原理
（一）托盘天平
●托盘天平是实验室粗称药品和物品不可缺少的称量 仪器。其最大称量（最小准称量）为：
1—横梁 2—平衡螺丝 3—吊耳 4—指针 5—支点刀 6—框罩 7—环码 8—加码指数盘 9—支柱
图1-2 精密天平结构示意图
10—托叶 11—阻尼筒 12—光屏 13—托盘 14—盘托 15—水平调整脚 16—减震脚垫 17—升降钮
25.04.2020
普通化学实验 实验2 分析天平的使用
9
★影响天平灵敏度的因素：
①首先是天平的三个玛瑙刀口的锐利程度；其次是天平梁的重 量W；梁的重心位置；天平臂的长度L。
②天平的负载状态等也将影响到天平的灵敏度。
③天平臂愈长，天平梁愈轻，其重心愈高则天平愈灵敏。
④在天平一定的条件下，可通过调节重心螺母的位置来改变 天平灵敏度。
⑤应注意：重心调节过高会引起天平臂的摆动，难以静止， 反而会降低天平的稳定性。一般的常量电光天平的灵敏度应 为10分度/毫克，或分度值S＝0.1毫克/分度即可。
普通化学实验 实验2 分析天平的使用
2
六、简要写出实验的步骤。 七、数据记录
（用表格记录引用的数据和实验的原始数据。）
八、数据处理
（用表格记录处理后的实验数据和比较实验现象。）
九、装置图的绘制
十、问题讨论
预习报告：每次实验前登记
25.04.2020
普通化学实验 实验2 分析天平的使用
3
[实用参考]分析天平的称量原理.ppt

[实用参考]分析天平的称量原理.ppt


质的重力相平衡，即直接检出值是
mg而非物质质量m。故该天平使用时，
要随使用地的纬度，海拔高度随时
校正其g值，方可获取准确的质量数。
常量或半微量电子天平一般内部配
有标准砝码和质量的校正装置，经
随时校正后的电子天平可获取准确 开关
的质量读数。
去皮
质量显示屏
三、试剂和仪器
电子分析天平、台秤（又称托盘天平、药物天 平）或电子台秤、表面皿或称量纸、称量瓶、牛角 匙、K2Cr2O7粉末试样。
取决于这些数值中小数点后位数最少的数字。 (4) 几个数字相乘或相除时，积或商的有效数字的保留位数，
由其中有效数字位数最少的数值的相对误差所决定，而 与小数点的位置无关。
（三）分析天平的称量原理
天平根据杠杆原理设计。
分析天平的天平梁起杠杆作用，三个玛瑙刀口是支点B 与力点A和C，P、Q是两个力点所受的力。
① 在多次测定中会重复出现； ② 所有的测定或者都偏高，或者都偏低，即具有单向性； ③ 由于误差来源于某一个固定的原因，因此，数值基本是
恒定不变的。
(2) 偶然误差 (随机误差或未定误差) 由一些偶然的原因造成的，例如，测量时环境温 度、气压的微小变化，都能造成误差。 性质：由于来源于随机因素，误差数值不定，且方 向也不固定，有时为正误差，有时为负误差。这种 误差在实验中无法避免。从表面看，这类误差也无 什么规律，但若用统计的方法去研究，可以从多次 测量的数据中找到它的规律性。
1.横梁
10.吊耳 9.环形砝码
Байду номын сангаас
5.托盘
4.称盘
8.光学投 影装置
11.砝码
7.避震垫脚 6.开关旋钮
（六） 电子天平
秤盘
分析化学教学课件第2章分析天平

分析化学教学课件第2章分析天平


44
12
砝码
2023年12月
13
光学读数装置
1-投影屏；2-大反光镜；3-小反光镜；4-物镜 筒； 5-指针；6-聚光管；7-照明筒； 8-灯座。
2023年12月
14
光学读数装置
0 12 3
2023年12月
15
（二）电子天平侧窗
水平调节脚
2023年12月
秤盘 显示器
on/off键 （清零键）
16
水平仪
29
（2）开机
❖ 接通电源 ，轻按“ on/off ”键，当显示 器显示“0.0000g”时，电子称量系统自 检过程结束
2023年12月
30
（3）称量
❖ 将被称物放于 秤盘中央，并 关闭天平侧门， 待显示器显示 稳定的数值， 此数值即为被 称物的质量
2023年12月
31
（4）关机
❖ 称量完毕， 按“on/off” 键，关闭显 示器，此时 天平处于待 机状态，若 当天不再使 用，应拔下 电源插头。
2023年12月
22
第三节 分析天平的称量原理和 称量方法
❖ 一、 分析天平的称量原理 ❖ 二、 分析天平的称量方法
2023年12月
23
一、分析天平的称量原理
❖ 电光天平：杠杆原理
2023年12月
24
一、分析天平的称量原理
❖ 电光天平：杠杆原理
如果 B 正好是 ABC 的 中点，则两臂 AB 与 BC 的长度相等。此时 若P代表物体的重量， Q 代表法码的重量，当 天平到达平衡时，物体 的重量即等于砝码的重 量，P = Q 。
2023年12月
26
二、分析天平的称量方法
❖（一）直接称量法 ❖（二）差减称量法 ❖（三）固定质量称量法

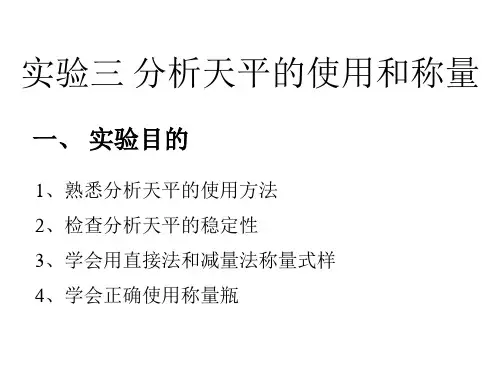

实验二分析天平的使用和称量

实验二分析天平的使用和称量

（二）、差减称量法 （1）称铝片 取出铝片和表面皿，短按O/T键，当显示屏上出现 0.0000g后，轻轻平推开左边门，将表面皿+铝片轻轻 放在盘中央，再轻轻平推关上门，待数值稳定后，并 记下表面皿+铝片重量（g2）；
取出铝片，按（一）的步骤称表面皿，并记下表
面皿重量（g3）； 铝片的重量 ＝g2－g3 （2）称出0.4～0.6g的SiO2 ①用纸条夹取一清洁、干燥的称量瓶，放在电
（1）在使用前观察水平仪是否水平，若不水平， 需调整水平调节脚（只能由老师调节）；
（2）接通电源，预热15min后可以使用；
（3）短按O/T键（即图中中间大圆键），显示屏全 亮，出现8888888Kg，约2s后，显示0.0000g就可以正常 称量；（如果盘上有物体，短按O/T键就显示0.0000g即 去皮）
（4）左边的1/10d键，短按此键是仪器称量的准确 程度（即1/1000或1/10000g的换档）;长按此键显示200g （供仪器外部砝码校正，每台仪器自带200g校正砝码）
（5）右边两键不是常用键，同学不要动。 （6）称量完毕，取下被称物，短按O/T（OFF）键 即关闭显示屏的电源。
三、分析天平的称量方法
计算SiO2质量（g′）=g1′ — g2′
五、实验习题
1、掌握减量法的关键？ 答：用减量法称量物质时量不能太多，倒药品时， 右手拿称量瓶盖轻轻敲击称量瓶，动作应缓慢。
2、什么情况下用直接称量法？什么情况下需用减量 法称量？ 答：有些固体试样没有吸湿性，在空气中性质稳定， 用直接法称量；某些固体试样易吸水，在空气中性质 不稳定，用减量法称量。
3、用减量法称取试样时，若称量瓶内的试样吸湿， 对称量结果造成什么误差？若试样倾倒入烧杯内 以后再吸湿，对称量结果是否有影响？ 答：前者使称量结果偏大，后者对称量结果没有 影响。
项目一 分析天平与称量技术

项目一 分析天平与称量技术


[数据记录及处理 ]
第1 份 倾倒Βιβλιοθήκη 称量瓶+试样 m1 的重量/g 倾倒后 m2 倾出试样的重量/g 第2 份 第3份
任务二
用固定重量称样法称量重铬酸钾4.903g
[任务说明] 固定重量称样法称量准确、快速，在分析检 验中，应用很广。本任务旨在通过训练，使学生 学会固定重量称样法的称样方法和技巧。 [工作场景] 本任务在天平室进行。 (1)仪器：TG—328B型或TG—328A型电光分析 天平，烧杯。 (2)试剂：K2Cr2O7 。
2．简述 (1)分析天平越灵敏，称量结果是否也越准确? (2)为什么只能用同一台天平和砝码完成一次任务的全 部称量?
模块二 电子天平与称量技术
利用电子装置完成电 磁力补偿的调节，使物体 在重力场中实现力的衡， 或通过电磁力矩的调节， 使物体在重力场中实现力 矩的平衡 . 1．顶门 2.天平盘 3.边门 4．水准仪 5．显示屏 6．打印键 7．模式键 8．除皮键(“TARE'‟键) 9．开关键(“ON／OFF”键) 10．水平调节螺丝
（三）试样的称量方法
1、直接称量法
当天平零点调好后，将被称物直接放在天平盘上， 按天平使用规则进行称量，所得读数即为被称物的 质量，这种称量方法称为直接称量法。
2、差减称量法 (1)将装有适量试样的称量瓶放在天平托盘上，然 后准确称出称量瓶和试样的总重量，记为m1。 (2)取出称量瓶，放在待盛放试样的 容器上方，打开称量瓶盖，将称量瓶 倾斜，用瓶盖轻敲称量瓶口，使试样 慢慢落入容器中(如右图)。当倾出的 试样接近所需要的重量时，边用瓶盖 轻敲瓶口，边将称量瓶慢慢直立，使 粘在称量瓶口的试样落人容器中。
练习
1．选择题 (1)使用分析天平进行称量过程中，取放试样或加减砝 码时，应将天平梁托起，这是为了( )。 A、称量快速 B、减少天平盘的摆动 C、减少玛瑙刀口的磨损 D、防止指针的跳动 (2)用电光天平称物，天平的零点为-0．1 mg，当砝码 和环码加到11．350 0g时，天平的停点为+4．5mg， 则该物体重为( )。 A、11．354 5 g B、11．354 6 g C、11．354 4 g D、11．354 0 g
化验室常用仪器设备和使用方法ppt课件

化验室常用仪器设备和使用方法ppt课件


火灾袭来时要迅速疏散逃生ቤተ መጻሕፍቲ ባይዱ不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
1.3 电子天平操作方法
① 调水平 调整地脚螺旋高度，使水平仪内空 气泡位于圆环中央。无论哪一种的天平，在开始 称量前，都必须使天平处于水平状态才可以进行 称量，调整水平的方法基本相同。 ② 接通电源、预热（0.5h）。 ③ 按开关键（ON/OFF键），直至全屏自检。 ④ 校准 按校正键（CAL键），天平将显示所 需校正砝码质量（如100 g）。放上100g标准砝码， 直至显示100.0g，校正完毕，取下标准砝码。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
1.电子天平
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
1.1 电子天平称量原理及特点
电子天平是目前最新一代的天平，有顶部承 载式（吊挂单盘）和底部承载式（上皿式）两种。 它是根据电磁力补偿工作原理，使物体在重力场 中实现力的平衡；或通过电磁力矩的调节，使物 体在重力场中实现力矩的平衡，整个称量过程均 由微处理器进行计算和调控。当称盘上加载后， 即接通了补偿线圈的电流，计算器就开始计算冲 击脉冲，达到平衡后，显示屏上即自动显示出载 荷的质量值。
4. 称量物的温度必须与天平温度相同，有腐 蚀性或者吸湿的物质必须放在密闭容器中称量； 5. 不得超载称量； 6. 读数时必须关好侧门； 7. 如发现天平工作不正常，及时报告教师或 实验室工作人员，不要自行处理； 8. 称量完毕，天平复位后，应清洁框罩内外， 盖上天平罩，并作使用纪录，长时间不使用时， 应切断天平电源。
分析化学实验_PPT课件

分析化学实验_PPT课件


1. 称前准备
检查天平、测定空盘零点
2. 固定质量称量法 称取 0.5000 g 石英砂试样两份。称量方 法(参看教材)
3. 递减称量法 称取 0.3～0.4 g 试样（石英砂）两份
并校核。称量方法(参看教材)
4. 称量记录参考表格 (1) 固定质量称量法
称量编号
中央。为什么？
4. 使用称量瓶时，如何操作才能保证试样不致损 失？
5. 本实验中要求称量偏差不大于 0.4 mg 为什么?
六、实验数据 做完实验后，将实验数据交给老师检
查，通过后将原始数据进行登记并签到； 清洗所用的公用仪器（如滴定管），
擦干净所用的实验台面，方可离开实验 室。
七、实验室清洁值日
实验二 滴定分析基本操作练习
分析化学实验
实验前准备工作
一、实验安全 二、实验要求 三、实验成绩评定方法
实验一 分析天平称量练习
观看天平使用录像 一、实验目的 1. 了解分析天平构造原理,学习其正确的
使用方法。 2.掌握常用称量方法（直接称量法、固
定质量称量法和递减称量法） 。 3. 培养及时、准确、整齐、简明地记录
实验原始数据的习惯。
五、滴定记录表格
1.HCl溶液滴定NaOH溶液 指示剂：
记录项目 滴 定 号 码
Ⅰ
Ⅱ
Ⅲ
VNaOH / mL
VHCl / mL
VHCl / VNaOH 平均值 VHCl /
VNaOH 相对偏差 / %
平均相对偏差 / %
2.NaOH溶液滴定HCl溶液 指示剂 ：
记录项目 滴 定 号 码
Ⅰ
Ⅱ
Ⅲ
VHCl / mL
Ⅰ
m(空表面皿) /g
第2节 质量的测量(天平测质量误差分析)(课件 22张ppt)

第2节 质量的测量(天平测质量误差分析)(课件 22张ppt)


例4、小玉同学称木块质量时，错把木块放在天平右盘，她 在左盘加80g砝码，再将游码移到0.5g处天平正好平衡。则 该木块质量为（ D ） A. 80.5g B. 80g C. 81g D. 79.5g
四、物体和砝码放反
四、物体和砝码放反
正确称量时，左边放物体，右边放砝码，则m物=m砝+ m游， 即物体的正确质量。当物体和砝码放反时，则有两种情况： （1）未使用游码：m游=0 放正确时m物=m砝，放反后m砝=m物，读数正确。 （2）使用游码：m游≠0 放反后的平衡关系为m砝=m物+m游，变形得m物=m砝-m游 读数偏大。
变式1、杨同学用天平测一金属块的质量，在调节天平平 衡时，游码位于标尺的0.2g的位置，这样测得的最终结果 是137.8g，那么金属块的真实质量为_1_3_7_.6_g____.
变式2、某人在调节天平时，忘了将游码归“0”，这样测 量结果会偏 _大________ ；若调节天平时，游码指在0.2g的 位置，测量质量时，天平平衡，砝码质量为60g，游码指 在0.1g的位置，则物体的实际质量为 5_9_._9_g_____
有指针偏左、偏右两种情况： （1）指针偏右说明右盘相对于左盘重一些，达到平衡前 需要加的砝码质量更小，读数偏小； （2）指针偏左说明右盘相对于左盘轻一些，达到平衡前 需要加的砝码质量更大，读数偏大。
变式1、某次实验时，需要测一个形状不规则的铜块，小明 用经过调节平衡后的托盘天平称出铜块的质量为105g；小 华紧接着没有将小明使用过的托盘天平调节平衡就进行了 实验，实验前，小华还发现了此天平的指针偏在标尺中央 的右侧，则小华测得这个铜块的质量数值 __小__于_____ （选 填“大于、“小于”或“等于”）105g．
天平测质量误差分析
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
25
三、分析天平的结构
（1）玻璃外罩：起保护天平的作用，防止灰尘、
天 湿气、有害气体侵入，称量时可减少外界湿度、
平 空气流动、人的呼吸等对天平的影响。
箱 前门：可上下移支，供安装、修理天平时用，
称量时不要打开 左门：供取放被称物体用
称量或读数时， 门必须关好，以
右门：供取放砝码用
注意
防止空气流动对 称量准确度的影 响。
天 筒组成，利用筒内空气阻力的作用， 平 使天平能很快达到平衡状态，停止摆 梁 动，从而加速称量速度。
（8）天平盘：左盘刻1，放被称物体， 右盘刻2，放砝码，不能互换。
23
三、分析天平的结构
（1）柱体：天平梁的支架
天 平 （2）升降枢钮：升降联动的控制钮。顺时针 柱 转动升降枢钮，刀口与刀承接触，启动天平；
35
四、分析天平的计量性能
稳定性
是指处于平衡状态的天平经外力扰动， 指针离开平衡位置后，仍能自动恢复原 位的性能。
天平的稳定性只与天平摆动部人的重 心有关。重心越低则稳定性越高，但 灵敏度降低。
36
四、分析天平的计量性能
示值变动性
示值变动性是指在不改变天平状态的情 况下，多次开关天平，天平恢复位置的 重复再现性。
31
三、分析天平的结构
每台天平配有一盒砝码，1g以上的砝码都按固
砝 定的位置有规则地装在里面 码
注意:
取放砝码必 须用镊子夹 取。
32
三、分析天平的结构
光 从光源灯发出的平行光，束透过微
学 分度标尺底片后，最后反射在光幕
投 影 装
上，就可以从光幕上的标线读取 10mg以下的质量。
置
0.0016g
33
四、分析天平的计量性能
灵敏性
是指在天平的某一盘上增加1mg质量 时，天平指针的平衡点移动的格数 （分度） 偏移的格数越多，表示天平的灵敏度越 高。
34
灵敏度（E）与天平的臂长（L）、天平 摆动部分的质量（m）、支点到重心的 距离（h）有关系
E=
L mh
可通过移动天平的重心调节螺丝来调节 天平的灵敏度。
第二章 分析天平与称量
天平的称量原理 分析天平的分类及结构 分析天平的计量性能 分析天平的使用规则和称量方法
1
一、分析天平的称量原理
L1
L2
A B
m1
m1g
杠杆原理
当天平达到平衡时，支点 两边的力矩相等，即：
C
m1gL1=m2gL2
m2 B为AC的中点，故
m2g
L1=L2
在地球上同一位置，重
力加速度g相等
电子天平
4
二、分析天平的分类
按分析天平精度分类
目前按精度大小把天平分为十级。 一级天平精度最好，十级天平精度最差。
5
二、分析天平的分类
分析天平的精度是指天平的名义分度值（天平 的平，常用最大载荷为
200g，分度值为0.1mg的天平，故其名义分度 值与最大载荷之比为：
示值变动性既与重心位置有关，还与温 度、气流、震动等外界因素有关
37
四、分析天平的计量性能
不等臂性
由天平梁不等臂所引起的误差叫不等臂 误差。 一般分析天平的两臂长度之差不得超过 十万分之一，这种误差可忽略不计。
26
三、分析天平的结构
（2）底板：天平的基座
天 平 （3）天平脚、脚垫、水平调节螺丝 箱
后面一只脚固定不动。前面两只脚各装 有一个水平调节螺丝。
27
三、分析天平的结构
（4）调零杆：移动调零杆，可调整投影
天 平
屏的位置，使零点与投影屏上的标线重 合。用于较小零点调节。
箱
脚垫 天 平 脚
升调 降零 枢杆
承重刀
一个支点刀（中刀），刀口向下 两个承重刀（边刀），刀口向上
三个刀口必须完全平行且位于同 一水平面上。
梁体 支点刀 承重刀
20
三、分析天平的结构
（3）平衡调节螺丝：天平
天 梁两侧对称的位置上， 平 各装有一个平衡调节螺 梁 丝，可调节天平的零点。
（4）重心调节螺丝： 装在天平梁背面的螺杆 上，可调节天平的重心， 使天平的灵敏度和稳定 性发生改变。
天 平 脚
天 平
钮
脚
水平调节 螺丝 脚垫
28
三、分析天平的结构
机 由指数盘、联动控制 械 环码升降杠杆和骑放 加 环的横杆三部分组成。 码 用于加减10~990mg 装 的砝码 置 内圈读数范围为
10~90mg
外圈读数范围为 100~900mg。
读数为:0.230g
29
30
2019/9/20
平衡调节螺丝
21
三、分析天平的结构
（5）指针：固定在天平梁
天 的中间，随天平摆动而 平 摆动。下端装有微分刻 梁 度标尺，标尺上的刻度
经光学投影放大在光幕 上，可供读数。
（6）吊耳：承放天平梁 两侧的承重刀，吊耳上有 挂钩，上钩挂天平盘，下 钩挂阻尼器内筒
指 针
吊 耳
22
三、分析天平的结构
（7）阻尼器，由两个内径不同的铝制圆
故: m1=m2
2
一、分析天平的称量原理
因此，由砝码的质量m2可知被称 物体的质量m1。分析天平就是根 据上杠杆原理用砝码质量来表示 物体质量的一种衡器。
3
二、分析天平的分类
按分析天平的结构分类
分析天平
等臂双盘在平
阻尼天平 半机械加码电光天平
电光天平 全机械加码电光天平
不等臂天平 单盘减码式电光天平
17
三、分析天平的结构
18
平衡调节螺丝 支点刀 天平梁 承重刀吊耳
指针
盘托
天平脚 升降枢钮 脚垫
外罩
指数盘
阻尼筒 天平柱 光幕 天平盘
底板 水平调节 螺丝
19
三、分析天平的结构
（1）梁体：天平最重要
天 平
的部分，起平衡调节和载 重物体的作用。
梁 （2）三棱体（刀口）：
天平梁上装有三个三
棱形的玛瑙刀口
0.0001g 200g
= 5*10-7
6
7
8
9
10
11
12
13
14
全 机 械 加 码 电 光 天 平
15
半 机 械 加 码 电 光 天 平
16
三、分析天平的结构
TG-328B型双盘半机械加码电光天平 （半自动电光分析天平），主要结构： 天平梁、天平柱、天平箱、法码、光学 投影装置、机左加码装置等，
反时针转动升降枢钮，各刀口离开刀承，天 平处于“休止”状态。 （3）翼翅板：用于托降天平梁和吊耳
24
三、分析天平的结构
（4）刀承：三个，中间一个承放支点刀，
天 吊耳中间面向下各有一个。 平 柱 （5）水平仪：装在天平柱的顶端，用来检查
天平的水平位置
（6）盘托：不用天平时，盘托上升，把天平 盘托住，使天平盘在不载重时稳定，或在称 量时防止梁倾斜过度。
