4道路交叉设计

道路交叉口设计规范道路交叉口设计规范是指在城市道路交叉口的设计和建设中，需要遵循的相关规范和标准。

其目的是为了确保交叉口的安全，顺畅和高效运行，减少事故的发生，提高道路网络的流动性。

下面将介绍一些常见的道路交叉口设计规范。

首先是关于交叉口的布局和设计。

交叉口的布局应根据交通量、车速、道路等级等因素进行合理规划。

常见的交叉口形式有十字形、T形、Y形、环形等，根据实际情况选择最合适的形式。

同时，考虑到道路的通行能力，交叉口应设置足够的车道数量，以满足交通流量的需求。

其次是关于交叉口的交通信号灯的设置。

交通信号灯对于交叉口的安全和顺畅至关重要。

交通信号灯的设置应根据交通量、车速等因素进行合理规划，确保车辆和行人能够安全通过交叉口。

交通信号灯的配时也需要考虑到交通流量、交通需求等因素，以最大程度地提高交叉口的通行能力。

还有一些与交通安全相关的设计规范需要遵循。

交叉口应设置合适的地面标线和交通标志，以便提供清晰的交通指引。

此外，应设置合适的人行横道、人行过街设施等，以保障行人的安全。

对于不同车辆和行人，应分别设置合适的通行设施，如左转专用道、右转专用道、人行天桥等。

最后，关于交叉口的施工和维护也需要遵循相关规范。

施工中应按照设计要求进行，确保交叉口的功能和使用安全。

维护时应经常检查交通信号灯、标志和标线的情况，及时进行维修和更新，保持交叉口的良好状态。

此外，还需要做好交叉口的绿化和景观工作，以提升城市空间的美观性和宜居性。

总之，道路交叉口设计规范是确保交叉口安全、顺畅和高效运行的基础。

合理布局、合适的信号灯、良好的交通标识和通行设施，以及及时的施工和维护都是交叉口设计规范的重要内容。

只有严格遵守这些规范，才能提高交叉口的使用效果，减少交通事故的发生，为人们出行提供更好的条件。

道路平面交叉口设计及计算一、交叉口类型1.十字型交叉口：适用于交通流量较大、道路宽度较宽的情况。

设计时需要合理设置红绿灯信号控制，确保交通流畅。

2.T型交叉口：适用于次要道与主干道交叉的情况。

设计时需要考虑次要道交通流的安全性，并设置合适的交通标志和标线。

3.Y型交叉口：适用于高速公路出口与次要道交叉的情况。

设计时需要考虑高速公路的出口车流量和次要道的交通流量，确保安全通行。

4.环形交叉口：适用于交通流量较大、道路宽度较窄的情况。

设计时需要合理设置环形交通标志和标线，并设置合适的进出口位置。

5.立交交叉口：适用于大型道路或高速公路的交叉口设计。

设计时需要考虑立交桥的高度和梁间距，确保车辆的通行，以及合理设置匝道。

二、交叉口设计参数在进行交叉口设计时，需要考虑以下参数：1.交通流量：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。

2.车速和车道数：根据车辆的行驶速度和车道数，确定交叉口的几何形状和直行车道、转弯车道的长度。

3.安全视距：根据道路曲线和坡度等条件，确定车辆行驶过程中的安全视距要求，确保交叉口的安全性。

4.行人通行设施：根据交叉口周边的人流量和行人需求，合理设置人行横道和过街设施。

5.道路标线和交通标志：根据交叉口的交通流要求和交通安全需求，合理设置道路标线和交通标志，指示车辆和行人的行驶方向和规则。

三、交叉口设计计算交叉口设计的计算主要涉及以下几个方面：1.交通流量计算：根据交叉口的道路类型、车道数和车速等参数，分析交叉口的交通流量，计算各个车道的流量以及总流量。

2.信号配时计算：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。

可以采用绿波带长度法或交通流模型进行信号配时计算。

3.安全视距计算：根据交叉口的道路曲线和坡度等条件，计算车辆行驶过程中的安全视距要求，确定交叉口的安全性。

4.车道长度计算：根据车速和车道数，计算交叉口的直行车道、左转车道和右转车道的长度要求。

城市道路平面交叉口设计设计内容：确定交叉口类型、进行交通组织设计、视距保证、缘石半径、拓宽设计、环形交叉口设计、交叉口竖向设计。

一、平面交叉口的形式1、按交叉口形式分类十字形、X字形、T字形、Y字形、错位交叉、复合交叉等。

2、按渠化交通的程度分类简单交叉口、拓宽路口式交叉口、渠化交叉口。

3、按交通控制分类无信号控制交叉口、有信号控制交叉口（点控制、线控制、面控制）（定周期和不定周期、手工控制和自动控制）。

4、按交通组织方式分类A类：信号控制交叉口B类：无信号控制交叉口C类：环形交叉口二、 交叉口的交通组织设计1、交叉口的交通分析交错点的种类：分流点、合流点、冲突点。

冲突点数量多，影响大，主要与左转车流有关，与车道条数成正比。

设计时要尽量减少冲突点，如采用设置信号灯、合理组织左转车、实行单向交通等方法。

2、交叉口的交通组织设计（一）车行道的交通组织1、设置专用车道2、合理组织左转车（1）设置专用左转车道（2）实行交通管制不准左转（3）变左转为右转（4）环形交通3、渠化交通组织4、调整交通组织交通语言包括道路语言和一切关于行的标记、符号、文字指示牌等。

其中最重要的是道路语言。

道路语言是指道路上的交通标线、标示、交通标志和交通信号，还包括以物理形式出现的交通岛、分离岛和栅栏等物理渠化设施（一种特殊的“道路语言”）。

有路必须有道路语言，道路语言是道路不可分割的重要部分。

（二）行人的交通组织1、交叉口人行道的宽度及行人的组织2、人行横道的设置（位置、形式、宽度、通行能力）3、人行天桥或人行地道三、简单交叉口设计1、交叉口的车道宽度一般采用 3.0～3.5米，平面交叉口一条进口车道的宽度宜为3.25m，困难情况下最小宽度可取3.0m；当改建交叉口用地受到限制时，一条进口车道的最小宽度可取 2.8m。

转角导流交通岛右侧右转专用车道应按设计速度及转弯半径大小设置车道加宽。

2、平面交叉口计算行车速度平面交叉口内的设计速度宜为路段的0.5倍-0.7倍。

城市道路交叉口规划规范[附条文说明]GB50647-20111总则1.0.1为科学、合理地规划城市道路交叉口，充分利用交叉口时空资源，实现交叉口人流和车流的交通安全与通达，制定本规范。

1.0.2本规范适用于城市规划各阶段相应的道路交叉口规划，以及城市道路平面交叉口或立体交叉的新建、改建与交通治理专项规划。

1.0.3城市道路交叉口规划应坚持科学发展和因地制宜的原则，符合保障安全、保证效率，保护环境、节约土地资源的要求。

1.0.4城市道路交叉口规划除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1交通功能traffic function交通设施在交通系统中所承担的作用，以及对出行者所能提供的交通服务和服务水平。

2.1.2宏观交通组织macro traffic organization在一定范围的交通系统中，规定各类道路上各种交通方式在空间与时间上的协调关系，使各种交通方式在道路系统中能有序、安全、高效地通行的交通运行方案。

2.1.3微观交通组织micro traffic organization在交叉口可通行的空间与时间范围内，安排组织从各方面汇集到交叉口的各种交通流有序地向各方向疏散，以保障人流和车流安全、高效地通过交叉口的交通运行方案。

2.1.4快速公共交通bus rapid transit(BRT)运用大容量公共交通车辆和先进的控制管理系统，在专用的车道上运行，具有运量大、运行速度快等特性的新型公共交通方式。

2.1.5信号控制交叉口signalized intersection用交通信号灯组织指挥冲突交通流运行次序的平面交叉口。

2.1.6无信号控制交叉口unsignalized intersection不用交通信号灯，而用交通标志、标线或仅根据道路交通安全法中对通行权的规定，组织相冲突交通流运行次序的平面交叉口。

2.1.7减速让行标志交叉口yield sign intersection主要道路与次要道路相交，用减速让行标志来规定次要道路车辆在进入交叉口前必须减速、让主要道路车辆先行，确认安全后方可通行的交叉口。

四级道路设计说明四级道路是指城市主干道和发达经济区的交通干线，其设计标准具有较高的要求。

下面是四级道路设计的详细说明。

1.交通组织和运行：2.道路工程技术：四级道路设计应满足道路工程技术的要求，包括道路线形、纵横断面、道路标线、交通信号控制、道路养护等。

道路线形要遵循自然地形，根据地面情况和交通要求进行设计，确保道路的稳定性和坡度均匀性。

道路的纵横断面应按照标准要求设计，确保排水良好，道路材料的选用应符合标准要求。

3.经济和社会环境：4.城市规划和环境保护：1.调查与勘测：根据四级道路设计的范围，对道路周边环境进行全面调查和勘测，包括地质、地貌、气候、交通流量等因素。

2.属性分析：根据勘测数据，进行属性分析，包括路段属性、交叉口属性、路段容量、车道需求等。

确定道路纵横断面宽度、交叉口形式、信号灯设置等。

3.路线选择：根据属性分析的结果，确定最佳的道路路线，选择合适的道路纵横断面形式，结合勘测数据和环境要求，确保道路能够适应不同的交通需求。

4.设计方案：根据选择的路线，对道路的纵横断面进行设计，包括道路宽度、车道数、边坡、人行道、自行车道等。

同时根据路段属性和交叉口属性确定交通标志、标线和交通信号控制设施等的设置。

5.设计计算：根据设计方案，进行相应的设计计算，包括路段的纵坡、横坡、曲线、交叉口的容量、排队长度、信号控制时间等。

6.安全评价：对设计方案进行安全评价，包括道路几何形状的合理性、交叉口的可视性、交通信号控制的合理性、交通流量的合理分配等。

根据评价结果进行必要的修改和改进。

7.综合评价：对设计方案进行综合评价，包括经济性、环境性、社会性等方面的综合评价。

根据评价结果进行必要的调整和改进。

8.编制施工图：根据最终确定的设计方案，编制施工图纸，包括道路纵横断面图、交叉口示意图、标志标线图等。

综上所述，四级道路的设计需要综合考虑交通组织和运行、道路工程技术、经济和社会环境以及城市规划和环境保护等各方面的因素。

1．交叉口设计的基本要求有哪些？答：交叉口设计的基本要求：（1）保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求；（2）正确设计交叉立面，保证转弯车辆的行车稳定，同时符合排水要求。

2．交叉口设计的主要内容有哪些？答：交叉口设计的主要内容：（1）正确选择交叉口的形式，确定各组成部分的几何尺寸；（2）合理布置各种交通设施；（3）验算交叉口行车视距，保证安全通视条件；（4）交叉口立面设计，布置雨水口和排水管道。

3．平面交叉口的型式有哪些？其适用范围如何？答：常见的交叉口型式有：十字型、T字型、X字型、Y字型、错位交叉和多路交叉(五条或五条以上道路的交叉口)等几种。

（1）十字型交叉口是最基本的平面交叉口型式。

它型式简单，交通组织方便，街角建筑易处理，适用范围广，可用于同等级或不同等级道路的交叉。

（2）X字型交叉口是两条道路以锐角或钝角斜交。

当相交的锐角较小时，将形成狭窄的交叉口，对交通不利(特别对左转弯车辆)，锐角街口的建筑也难处理。

所以，当两条道路相交，如不能采用十字型交叉口时，应尽量使相交的锐角大些。

（3）T字型交叉口、错位交叉口和Y字型交叉口均用于主要道路和次要道路的交叉，主要道路应设在交叉口的直顺方向。

在特殊情况下，例如一条尽头式干道和另一条滨河主干道相交，两条主干道亦可设计成T字型交叉。

必须注意的是，不应该为了片面地追求道路的对街景处理而把主干道规划和设计成错位交叉，致使主干道曲折，影响了主干路车辆的畅通。

（4）复合交叉口是多条道路交汇的地方，容易取得突出中心的效果，但用地大，并给交通组织带来很大困难，采用时必须慎重考虑。

其中最基本的型式是T字型交叉和十字型交叉，其他形式可以看作是由这两种型式变形而成的。

由于这两种交叉型式简单、视线良好、行车安全、用地经济，故我国各类公路和城市道路的平面交叉口大多数采用这两种型式。

但应注意下列情况下的平面交叉口应避免采用T字型交叉和十字型交叉这两种型式。

城市规划原理辅导：道路交叉口设计要求(1)无交通管制：适用于交通量很小的道路交叉口；(2)渠化交通：使用交通岛组织不同方向车流分道行驶，适用于交通量较小的次要交叉口、异形交叉口和城市边缘地区的道路交叉口。

在交通量很大的交叉口，配合信号灯组织渠化交通，有利于交叉口的交通秩序，增大交叉口的通行能力；(3)交通指挥(信号灯控制或交通警察指挥)：常用于一般平面十字交叉口；(4)立体交叉：适用于快速、有连续交通要求的大交通量交叉口。

2.基本类型及其特点交叉口按竖向位置可分为平面交叉与立体交叉两大基本类型。

3.平面交叉口设计(1)形式：十字交叉、X形交叉、丁字形(T形)交叉、Y形交叉、多路交叉、环形交叉。

(2)转角半径：根据道路性质、横断面形式、车型、车速来确定。

交叉口转角半径(3)人行横道：人行横道的设置要考虑尽可能缩小交叉口面积，减少车辆通过交叉口的时间，提高交叉口通过效率，将人行横道设在转角曲线起点以内；要尽量与车行道垂直设置，缩短行人横过车行道的时间；尽量靠近交叉口，缩小交叉区域，减少车辆通过交叉口的时人行横道宽度决定于单位时间内过路行人的数量及行人过路信号放行时间，通常选用的经验宽度为4〜10m,规范规定最小宽度为4m。

规范规定：机动车车道数4条或人行横道长度大于30m时，则应在道路中央设置安全岛(最小宽度为1m)。

当行车密度很大或车速很高，过街行人很多时，可考虑设立体人行过街设施——人行地道或天桥。

(4)停止线：停止线在人行横道线外侧面1~ 2m处，以保证行人通过时的安全性。

(5)交叉口拓宽：建议高峰小时一个信号周期进入交叉口左转车辆大于3〜4辆时，增辟左转车辆的专用车道。

进入交叉口的右转车辆多于4辆时，需增设右转车辆的专用车道。

增设车道的宽度，可比路段车道宽度缩窄0.25〜0.5m,应不小于3.0m;进口段长度一般为50 〜75m。

4.环形交叉口设计平面环形交叉口又称环交、转盘，在交叉口中央设置一个中心岛，车辆绕中心岛作逆时针单向行驶，连续不断地通过交叉口，这也是渠化交通的一种形式，使所有直行和左、右转弯车辆均能在交叉口沿同一方向顺序前进，避免发生周期性交通阻滞(相对于信号灯来管制)，消灭了交叉口上的冲突点，提高了行车安全和交叉口的通行能力。

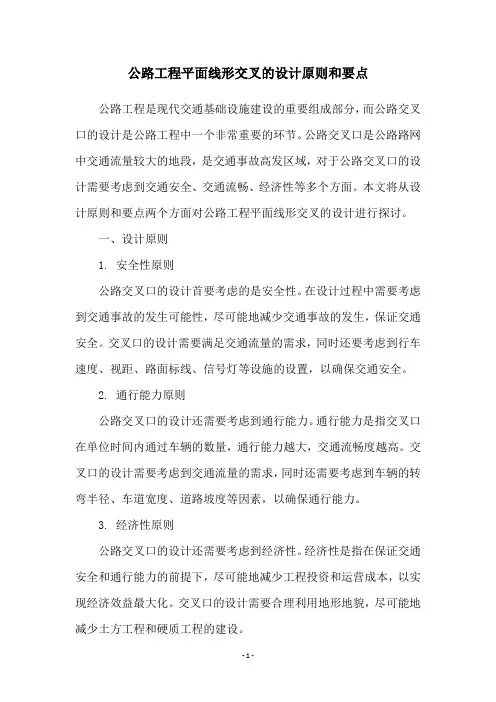

公路工程平面线形交叉的设计原则和要点公路工程是现代交通基础设施建设的重要组成部分，而公路交叉口的设计是公路工程中一个非常重要的环节。

公路交叉口是公路路网中交通流量较大的地段，是交通事故高发区域，对于公路交叉口的设计需要考虑到交通安全、交通流畅、经济性等多个方面。

本文将从设计原则和要点两个方面对公路工程平面线形交叉的设计进行探讨。

一、设计原则1. 安全性原则公路交叉口的设计首要考虑的是安全性。

在设计过程中需要考虑到交通事故的发生可能性，尽可能地减少交通事故的发生，保证交通安全。

交叉口的设计需要满足交通流量的需求，同时还要考虑到行车速度、视距、路面标线、信号灯等设施的设置，以确保交通安全。

2. 通行能力原则公路交叉口的设计还需要考虑到通行能力。

通行能力是指交叉口在单位时间内通过车辆的数量，通行能力越大，交通流畅度越高。

交叉口的设计需要考虑到交通流量的需求，同时还需要考虑到车辆的转弯半径、车道宽度、道路坡度等因素，以确保通行能力。

3. 经济性原则公路交叉口的设计还需要考虑到经济性。

经济性是指在保证交通安全和通行能力的前提下，尽可能地减少工程投资和运营成本，以实现经济效益最大化。

交叉口的设计需要合理利用地形地貌，尽可能地减少土方工程和硬质工程的建设。

二、设计要点1. 设计范围和交通流量公路交叉口的设计需要根据实际情况确定设计范围和交通流量。

设计范围包括道路路段、交叉口、引道等部分，交通流量包括各种机动车、非机动车和行人的流量。

设计范围和交通流量是公路交叉口设计的基础，需要根据实际情况进行科学合理的确定。

2. 设计速度和转弯半径公路交叉口的设计需要考虑到车辆的行驶速度和转弯半径。

车辆的行驶速度和转弯半径是影响交叉口通行能力的重要因素。

设计时需要合理确定车辆的行驶速度和转弯半径，以确保交叉口的通行能力和安全性。

3. 车道设置和车道宽度公路交叉口的设计需要合理设置车道和确定车道宽度。

车道设置和车道宽度是影响交叉口通行能力和安全性的重要因素。

（整理）城市道路交叉⼝设计规程3.1道路交叉的分类及其选择3.1.1城市道路交叉宜分为平⾯交叉和⽴体交叉两类。

应根据道路交通⽹规划、相交道路等级及有关技术、经济和环境效益的分析合理确定。

3.1.2平⾯交叉⼝应按交通组织⽅式分类，并应符合满⾜下列要求：1 A类：信号控制交叉⼝平A1类：交通信号控制，进⼝道展宽交叉⼝。

平A2类：交通信号控制，进⼝道不展宽交叉⼝。

2 B类：⽆信号控制交叉⼝平B1类：⼲路中⼼隔离封闭、⽀路只准右转通⾏的交叉⼝（简称右转交叉⼝）。

平B2类：减速让⾏或停车让⾏标志管制交叉⼝（简称让⾏交叉⼝）。

平B3类：全⽆管制交叉⼝。

3 C类：环形交叉⼝平C类：环形交叉⼝。

3.1.3平⾯交叉⼝的选⽤类型，应符合表3.1.3的规定。

注： 1 ⼈⼝在50万以上的⼤城市，主⼲路与主⼲路相交，经交通预测分析，需要设置⽴体交叉时，宜按本规程表3.1.4选⽤；2⼈⼝在50万以上的⼤城市，次⼲路与次⼲路相交，因景观需要，采⽤环形交叉⼝时，应充分论证。

4.2.9平⾯交叉⼝⼀条进⼝车道的宽度宜为3.25m，困难情况下的最⼩宽度可取3.0m；当改建交叉⼝⽤地受到限制时，⼀条进⼝车道的最⼩宽度可取2.80m。

转⾓导流交通岛右侧右转专⽤车道应按设计速度及转弯半径⼤⼩设置车道加宽。

4.2.10当⾼峰15min内每信号周期左转车平均流量达2辆时，宜设左转专⽤车道；当每信号周期左转车平均流量达10辆时，或需要的左转专⽤车道长度达90m时，宜设两条左转专⽤车道。

左转交通量特别⼤且进⼝道上游路段车道数为4条或者和4条以上时，可设3条左转专⽤车道。

4.2.11进⼝道左转专⽤车道设置可采⽤下列⽅法：1展宽进⼝道，以便新增左转专⽤车道。

2压缩较宽的中央分隔带，新辟左转专⽤车道，但压缩后的中央分隔带宽度对于新建交叉⼝⾄少应为2m，对改建交叉⼝⾄少应为1.5m，其端部宜为半圆形[图4.2.11（a）]。

3道路中线偏移，以便新增左转专⽤车道[图4.2.11（b）]。

四级公路交叉口半径要求标准-概述说明以及解释1.引言1.1 概述在现代社会中，交通运输是一个不可或缺的重要组成部分。

公路交通作为最为基本和普遍的一种交通方式，对于一个国家或地区的经济发展和人民生活起着举足轻重的作用。

而公路交叉口作为连接不同道路的重要节点，对于保证交通流畅、提高道路安全性具有非常重要的意义。

在构建和设计公路交叉口时，一个关键的参数就是交叉口半径。

交叉口半径决定了车辆通过交叉口时的转弯半径和行驶轨迹，直接影响到车辆的通行速度和安全性。

因此，制定合理的交叉口半径要求标准，对于确保交通的畅通有序和道路的安全运行具有重要作用。

当前，我国针对不同公路等级的交叉口半径要求进行了具体的规定。

其中，四级公路作为比较重要的交通干线，其交叉口半径要求标准也是相对较高的。

四级公路主要连接城市和乡村，通行车辆种类较为复杂，车流量相对较大，因此，交叉口半径要求标准的合理性和科学性显得尤为重要。

本篇文章将围绕四级公路交叉口半径要求标准进行深入探讨。

首先，将介绍四级公路的基本特点和作用，分析其在交通运输体系中的地位。

其次，将细说交叉口半径对车辆行驶和安全的影响，强调制定合理的交叉口半径要求标准的重要性。

最后，将根据国内外相关经验和理论，结合我国实际情况，提出关于四级公路交叉口半径要求标准的建议，并展望未来的发展方向。

通过本文的撰写和研究，旨在为规范四级公路交叉口的设计和建设提供参考，以促进交通运输事业的可持续发展，进一步提升公路交叉口的安全性和效率。

同时，也希望能够引起相关领域的重视和关注，推动我国公路交通规划与建设的科学化和现代化。

1.2 文章结构文章结构部分的内容可以包括以下内容：在本文中，我们将按照以下结构进行论述：引言、正文和结论。

1. 引言：通过引言部分，我们将介绍本文的背景和目的。

首先，我们将概述四级公路交叉口的重要性和意义。

然后，我们将介绍本文的结构和内容。

最后，我们将明确本文的目的，即讨论四级公路交叉口半径的要求标准。

道路平面交叉设计道路平面交叉设计是指在城市道路交叉口处，根据交通流量、交通需求以及道路空间等因素，设计合理的平面布局和交通信号设施，以保障交通安全和交通效率的一种工程设计。

本文将详细介绍道路平面交叉设计的背景、设计原则、设计要素以及常用的交通信号设施。

一、背景道路平面交叉设计的目的是为了提高交通流的通行安全性和通行效率，减少交通事故的发生。

随着城市化进程的不断加快，车辆数量的快速增长以及人们出行需求的不断增加，道路交叉口成为交通事故高发区域。

因此，通过合理设计道路平面交叉，能够降低事故发生率，保障交通安全。

二、设计原则1.安全性原则：在交叉口设计中，安全性是首要考虑因素。

应尽量减少交通事故的发生，包括车辆之间的碰撞、行人的闯入等。

因此，设计时要考虑车辆的转弯半径、行人过街设施的设置等。

2.通行效率原则：道路平面交叉设计应既能满足交通流量需求，又能保证交通的高效率。

设计时要充分考虑交通流量的分配和高峰期的通行能力，合理设置车道数量和交通灯控制等装置，以提高交通流的通行效率。

3.秩序原则：为了保障交通秩序，设计时应考虑各方车辆和行人的流线，尽量减少交叉口内的冲突和混乱，提高交通的顺畅度。

这包括合理设置车辆的转弯区域、行人的过街设施以及车辆的黄标线等。

三、设计要素1.车道设置：根据交通流量的需要，设计合理的车道数量和宽度。

在交叉口的前方，根据道路转向需求，设置直行车道、左转车道、右转车道等。

2.交通灯控制：交通灯是交通管理的重要手段之一，能够引导交通流量，减少交通事故的发生。

设计时要根据交通流量的需要，设置合理的交通灯控制方式，包括绿灯时间的设定以及交通灯的安装位置等。

3.行人设施：为了保障行人的安全通行，交叉口设计中要考虑行人过街设施的设置，包括人行横道线、人行过街天桥或地下通道等。

4.车辆引导：为了减少交叉口内的交通混乱和冲突，设计时应设置车辆的引导标志和线路，包括转弯标志、直行标志、可变导向箭头等。
