个典型综合布线工程案例分析

10网络综合布线工程案例网络综合布线工程案例一：大型企业总部办公楼网络布线工程大型企业总部办公楼由于业务扩张，需要对现有的网络布线进行升级和扩容。

项目要求提高网络带宽和稳定性，以适应大量用户同时上网和数据传输的需求。

项目开始前，我们先进行了现场勘测，评估了总部楼层结构和用户网络需求。

根据勘测结果，我们设计了一套新的网络布线方案，包括上级机房和楼层机房之间的主干线路以及楼层内每个工作区域的分支线路。

我们在主干线路方面采用了高速光纤进行传输，以满足大流量数据传输的需求。

同时加装了双机房冗余设计，确保网络不会因为机房单点故障而影响整个办公楼的网络运行。

为了提高网络连接的可靠性，我们使用了冗余设备和链路，保证数据的备份和传输的可靠性。

在楼层内分支线路的布线方面，我们采用了配线架和配线管理系统。

通过合理布置配线架，确保每个工作区域都能方便地连接到配线架上的网络端口，实现各个工作区域之间的联通。

在工程实施过程中，我们严格按照设计方案进行了布线和接地工作。

我们使用了高品质的光纤和网线，并且安装了合适的保护套管和标识，确保网络布线的安全和整洁。

工程完成后，我们进行了全面的测试和验收，确保网络布线的质量和可靠性。

通过使用专业的测试仪器，我们测试了网络带宽、延迟和丢包率等参数，保证网络能够满足用户的需求。

总结：通过对大型企业总部办公楼网络综合布线工程的升级和扩容，我们成功提高了网络的带宽和稳定性，满足了大量用户同时上网和数据传输的需求。

这个案例展示了我们在网络综合布线方面的专业能力和丰富经验，得到了客户的高度认可和赞许。

网络综合布线工程案例二：学校校园网络改造工程学校的校园网络存在老化和拥挤的问题，为了提高网络服务质量和满足日益增长的网络需求，学校决定进行校园网络改造工程。

项目开始前，我们先进行了现场勘测，了解了学校的网络使用情况和需求。

在勘测结果的基础上，我们制定了一套全新的校园网络布线方案。

根据方案，我们对学校的网络进行了整体升级和优化。

典型综合布线工程的案例分析引言综合布线工程是指在建筑物内，通过合理的设计和规划，将通信、数据和电力等多种设施整合在一起，形成一个高效、可靠的网络系统。

在现代社会中，综合布线工程已经广泛应用于各种场所，如办公楼、商场、酒店、医院等。

本文将通过对一个典型的综合布线工程案例进行分析，探讨其中的设计原则、施工过程以及项目管理等方面的内容。

该案例所涉及的综合布线工程是建设一座办公楼，总建筑面积约为10000平方米，共有10层，预计使用寿命为20年。

设计原则在进行综合布线工程设计时，需要考虑以下几个原则：1.灵活性：布线系统应能够适应设备更新和用户需求变化的需要，例如采用可拆卸的连接方式和模块化设计。

2.扩展性：布线系统应具备一定的扩展性，以满足未来的系统扩容和功能增加的需求。

3.可靠性：布线系统应具备高可靠性，以确保数据传输的稳定性和可用性。

4.安全性：布线系统应具备一定的安全性，以防止未经授权的数据访问和信息泄露。

设计方案在本案例中，综合布线工程的设计方案如下：1.线缆类型：采用Cat 6a标准的铜缆作为主要线缆，用于传输数据和电话信号；采用光纤线缆用于传输高速数据信号。

2.线缆路径：将主干线和分支线分别布置在天花板和地板内，通过设备间的配线架、共享柜和墙壁盒连接。

3.网络结构：采用星型网络结构，每个用户通过面板插座连接到配线架上的交换机。

4.配电和接地：设计独立的配电和接地系统，确保设备供电和安全接地。

5.安全措施：采用防火线槽、防雷设备和多层访问控制等安全措施，以确保网络安全。

施工过程综合布线工程的施工过程主要分为以下几个步骤：1.布线策划：根据设计方案和建筑结构，制定综合布线工程的施工计划和工作流程。

2.线缆敷设：按照设计方案，将线缆敷设到各个设备间和用户位置，并确保线缆的安全性和可维护性。

3.配线架安装：安装配线架，并按照布线规划将线缆连接到配线架上的面板插座。

4.系统测试：对布线系统进行全面测试，包括连通性测试、带宽测试、信号强度测试等，确保系统的正常运行。

经典综合布线工程案例分析综合布线是现代建筑中的重要组成部分，它负责连接各种信息技术设备，如计算机、电话、音频和视频设备等。

在大型工程中，综合布线工程的设计与实施是至关重要的，它直接影响到信息传输的质量和效率。

本文将通过分析一个经典的综合布线工程案例，探讨综合布线的设计原则、实施流程以及应注意的问题。

该案例发生在一家科技公司的新办公楼，建筑面积约10000平方米。

公司需要满足高速的数据传输、大容量的媒体流传输以及高质量的音视频通信。

为了实现这些要求，该公司决定进行全新的综合布线工程。

首先，该公司成立了一个专门的项目团队，包括了设计师、工程师和项目经理。

团队首先进行了现场勘测，仔细了解了建筑的结构和布线需求。

他们对每个工作区域进行了分析，确定了每个区域需要的网络、电话和媒体接口数量。

根据勘测结果，设计师开始综合布线的设计工作。

设计师首先将建筑的平面图输入到专业的设计软件中，然后根据需求确定每个工作区域的布线节点位置。

他们考虑了网络设备的位置、信号传输距离以及未来的可扩展性。

设计师还必须考虑电力和综合布线之间的相互干扰问题。

他们确保电力线和数据线之间有足够的距离，以避免干扰。

此外，他们还进行了综合布线的冗余设计，以防止单点故障。

在设计完成后，项目经理开始协调实施工作。

他们与建筑承包商和设备供应商进行了密切的合作，确保所有的布线工作符合设计要求，并能够在工程进度中保持一致。

项目经理还负责监督工程的质量控制，确保每个接口都经过了严格的测试和调试。

在实施过程中，项目团队还需要注意一些主要问题。

首先是线缆选择。

考虑到建筑的规模和需求，团队选择了高品质的铜缆和光缆。

其次是线缆布线方式。

团队决定采用明线布线方式，以便于维护和更新。

此外，他们还特别关注了简化布线和标识化管理，以便于日后的维护工作。

经过几个月的努力，这个综合布线工程成功地完成了。

科技公司的员工们享受到了高速的网络连接、稳定的电话通信和高质量的音视频系统。

网络综合布线工程案例一、项目背景公司作为一家新兴的科技企业，致力于研发和销售智能家居产品。

随着公司业务的不断扩展，其办公场所所需的网络资源也日益增加。

为了满足公司未来发展的需求，公司决定进行网络综合布线工程的建设。

二、需求分析1.数据传输需求：根据现有及未来对数据传输的需求，公司需要将办公楼的每个办公室、会议室、接待区等位置进行网络布线，确保所有办公区域的网络连接畅通无阻。

2.机房建设：鉴于未来公司业务的扩展，需建设一间完备的机房，用于存储公司各类服务器、网络设备等设施。

机房的布线应保证高效稳定，并配备相应的冷却设备。

3.网络安全要求：为保护公司数据安全，需要在整个网络布线系统中增加安全设备，如防火墙、入侵检测系统等，确保网络安全性。

三、方案设计1.网线布线方案：根据实际需求，采用高质量的双绞线进行布线，保证数据传输的稳定性和速度。

将主干线从机房引入办公楼各层，并在每个楼层的机房中设置交换机，将连接线分配到各个办公室、会议室等位置。

2.无线网络方案：为满足移动办公的需求，安装无线AP设备，覆盖整个办公楼，提供稳定可靠的无线网络服务。

3.机房建设方案：在办公楼的底层设置机房，保证机房有良好的通风条件，并设置冷却设备，确保服务器和网络设备的安全运行。

4.安全设备方案：在网络布线系统中设置网站过滤、入侵检测、防火墙等安全设备，监控网络通讯，防止外部攻击和非法入侵。

四、工程实施1.网线布线：根据设计方案进行网线布线，将主干线引入各楼层机房，并从机房布线到办公室、会议室等各个位置。

2.无线网络安装：根据设计方案进行无线AP设备的安装，并对设备进行调试和优化，确保覆盖范围和信号质量满足需求。

3.机房建设：按照设计方案建设机房，并安装好各类服务器、网络设备等，并进行电线布线和冷却设备的安装。

4.安全设备安装：根据设计方案，将安全设备安装在网络布线系统中，并进行配置和调试，确保网络的安全性。

五、验收与效果评估完成网络布线工程后，组织相关人员进行验收。

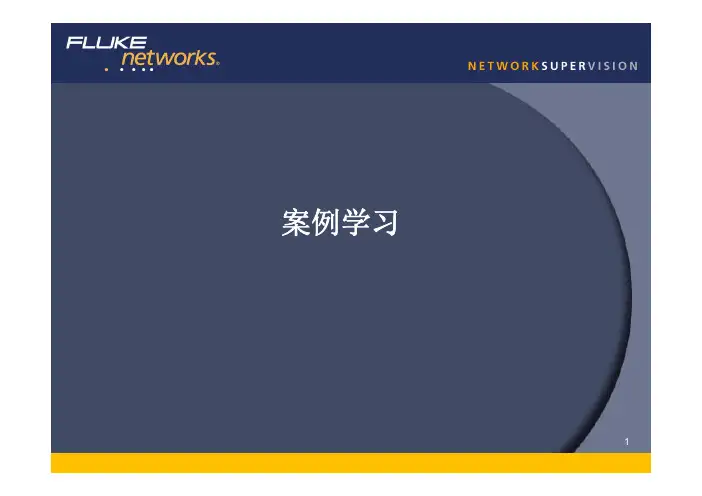

案例学习12案例学习1-PASS*¾北京某大学教学楼综合布线项目用户打电话，说自已工程验收时，出现大量PASS*，还有部分不通过的，不太理解为什么？ 请朋友帮忙验收（仪器是借的）用户根据测试人员说，是模块问题，并对不通过和PASS*进行更换，但结果没有变化。

布线系统为西蒙六类3案例学习1-PASS*¾对同一线缆进行两次测试，结果对比如下：第一次测试（借仪器）第二次测试（精度保证仪器）4案例学习2-线缆质量引起的的NEXT 失败¾某中央企业新大楼布线工程验收项目300多点超5类双绞线初期测试发现端倪，所测数据全部不合格故障整线串扰5案例学习2-线缆质量引起的的NEXT 失败¾故障分析排除仪器设备（采用符合校准期的DTX1800测试仪器）所有测试结果故障现像一致，均为整线串扰提取现场剩余线缆进行抽样测试，整线串扰问题依旧 查看线缆外观线缆材质偏软各线对绞距相同¾假线所致6案例学习3-线缆进水导致回波损耗失败¾机场测试项目六类双绞线测试部分区域发现大量RL 故障，通过率20% 故障位置属于直机岛信息点¾测试结果7案例学习3-线缆进水导致回波损耗失败¾HDTDR分析案例学习4-润滑剂导致插入损耗失败¾暂无案例89案例学习4-端接问题导致NEXT 失败¾北京某中学，网络机房布线测试¾测试结果不是很理想¾大量NEXT 失败，下图为HDTDX分析图：10案例学习4-端接问题导致NEXT 失败¾问题分析通过测试结果故障定位，确定串扰故障出现在配线架断 经现场测试人员查看了解到： 在对所有的配线架端接前，施工方把线对绞距完全打开进行端接。

正常绞距故障问题案例学习5-线缆引起回波损耗失败¾北京某大学宿舍楼布线工程验收¾整体工程质量可以，初次测试错率仅为1%¾仅有一点测试结果值得分析，其回损失败。

典型综合布线工程的案例分析课件 (一)典型综合布线工程的案例分析课件随着信息技术的快速发展和应用的广泛，网络已经成为我们生活中必不可少的一部分。

在企业、机关、学校等各个领域中，都需要网络来实现信息的传输与共享。

而如何实现一个完善且高效的网络就需要靠综合布线工程实现。

下面，我们就来看看一个典型综合布线工程的案例分析。

一、实施环境项目名称：XXX新办公楼项目地址：某市XX街道建设单位：某公司设计单位：某专业设计公司二、项目需求1.物理安装需求（1）Y系统：1个服务器机架，24个口的交换机，12个口的UPS采购服务并提供安装维护；（2）WIFI及接入点系统：45个接入点，1个主控制器，提供物理安装和调试服务；（3）会议系统：内置音响以及投影设备；2.布线方案方案需求（1）需要达到带宽和扩展能力的要求；（2）需要考虑新装修的房间功能布置及相关未来扩展面临的候选解决方案。

三、项目实施1.物理安装交换机、服务器、UPS系统等设备，经过选型和可行性分析后，确定采用H3C（三星电子的企业网络品牌）等品牌的设备，提供整体解决方案。

并由专业技术人员现场安装和调试。

2.布线方案（1）区域分析：根据现场的建筑设计、环境布置和具体功能要求，划分不同的区域。

比如会议室、办公区域、厕所、楼梯间等不同的区域。

（2）布线设计：根据局部需求以及整体方案要求，设计相应的布线方案。

比如，采用H3C、家用电话线、多功能接头，提供整体、完整布线方案。

（3）设备选型：按照优、良、及格等不同等级要求，选用符合国家标准的设备。

（4）施工验收：由专业人员负责现场实施，逐项验收。

严格按照规范执行，保证施工质量。

四、项目总结该项目采用先进的设备和布线方案，满足了建设单位和设计单位的需求。

同时，布线设计按照规范执行，严格控制施工质量。

这也为后续的参考提供了有价值的经验。

综上所述，典型综合布线工程的案例分析课件，从实施环境、项目需求、项目实施以及项目总结的四个部分对一个典型案例进行了分析，着重探讨了物理安装和布线方案。

经典综合布线工程案例分析引言：综合布线工程是现代办公场所、商业楼宇、学校等场所中不可或缺的一项基础设施。

良好的综合布线系统能够为各类设备提供稳定、高效的网络传输，提升企业、学校等组织的工作效率。

本文将通过分析经典的综合布线工程案例，探讨其设计、实施和维护过程中的关键因素与成功经验。

案例一：XYZ大学校园综合布线工程XYZ大学是一所拥有上万名师生的大型综合性高校。

为了适应信息化时代的发展，该大学决定进行一次全面的校园综合布线工程。

在设计阶段，设计团队充分考虑到学校的规模和需求，通过细致的调研和分析，确定了布线主干结构和子结构，并合理规划了每个教学楼、实验室和图书馆的布线方案。

在实施过程中，专业施工团队严格按照设计方案进行施工，确保了各个节点的正确连接和布线的顺利进行。

同时，为了保证后续的维护管理，施工团队采用了标准化的布线标识，方便了日常维护和故障排除工作。

经过一段时间的运行，XYZ大学校园综合布线工程效果显著。

各个楼内的设备都能够稳定、高速地连接到核心网络，师生们的学习和工作效率也得到了明显提升。

此外，由于工程设计合理，未来的扩容和维护工作也变得更加便捷。

案例二：ABC公司办公楼综合布线工程ABC公司是一家规模较大的跨国公司，为了提升办公效率，公司决定进行办公楼综合布线工程。

在设计阶段，设计团队考虑到公司的业务特点和未来发展需求，采用了灵活可升级的布线架构，结构合理、高效稳定。

在实施过程中，ABC公司成立了专门的项目组，负责与施工方进行沟通和协调，并进行进度的跟踪和检查。

专业施工团队根据设计方案进行施工，采用了先进的布线材料和技术，确保了办公楼各个区域的网络连接质量。

经过一段时间的使用，ABC公司办公楼综合布线工程取得了明显成效。

员工们的办公效率大幅提升，各部门之间的协作也更加便捷。

此外，灵活可升级的布线架构也为未来的业务扩展提供了良好的支持。

结论：综合布线工程的设计、实施和维护是确保网络连接稳定和高效的关键环节。

办公楼综合布线系统设计案例1.1 某检察院办公楼综合布线系统需求分析1. 项目概述某人民检察院为适应办公现代化管理及安全防范的需要，决定对其办公大楼实施综合布线系统工程，以使某人民检察院办公楼成为一座拥有先进的办公自动化管理系统、计算机网络和通讯系统、视频监控系统等于一体的智能化办公大楼。

2.建筑物结构及信息点分布某人民检察院办公大楼共七层，一楼为大厅和会审室，7楼为领导办公室，其余楼层为各科室的办公室及会议室。

要求每个办公室安装一个计算机网络信息点、一个电话语音信息点，共计需要安装154个计算机网络信息点、77个电话语音信息点。

在领导办公室和会议室内需要各安装一个有线电视信息点。

为了保障大楼的安全，在各楼层通道、大厅和会审室内均安装一个闭路视频监控点，其计15个闭路监控制点。

3.项目功能要求为了保证系统安全，本布线系统设计要实现内外网隔离，因此计算机网络系统必须布设两套系统，一套用于内部办公网络，另一套用于连接外部互联网络。

因此安装计算机网络信息点总计应为154个，其中内网安装77个信息点、外网安装77个信息点。

根据用户需求分析，本系统的局域网的骨干采用千兆以太网技术，百兆以太网连接到用户终端设备。

要求在楼道、大厅、会审室布设全方位的视频监控点，在二楼的控制中心内可以监控到整个大楼的状况。

4.办公楼的设备间位置根据综合布线系统设计规范要求并结合办公楼的内部结构，建议设备间设定在二楼的计算中心机房。

该设备间既是计算机网络和电话系统的管理中心，也是视频监控系统的控制中心。

1.2 设计标准与依据本项目设计遵循以下标准或规范：●DBJ08-47-95：智能建筑设计标准●ANSI/EIA/TIA-568B：民用建筑电信布线系统标准●ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准●ANSI/EIA/TIA-606：民用建筑电信设施的管理标准●ANSI/EIA/TIA-607：民用建筑电信设施接地标准●TSB-67：UTP布线现场测试标准●ISO/IEC 11801：电信布线系统标准●CECS72:97：建筑与建筑群综合布线系统工程设计规范●JGJ/T 16-92：中国民用建筑电气设计规范参照的网络标准有：●IEEE801.3u：快速以太网（100Mbps）●IEEE801.3ab：千兆以太网(1000Mbps)●城市住宅区和办公楼电话通讯设施设计标准（YDT 2008-93）1.3 系统设计原则根据对某人民检察院综合布线工程的概况和需求的研究分析，我们在系统设计中确立以下设计原则：1.标准化本设计综合了楼内所需的所有的语音、数据、图像等设备的信息的传输，并将多种设备终端插头插入标准的信息插座或配线架上。

泉州经贸学院八号学生宿舍楼网络综合布线姓名：赖伟滨班级：计应091 座号：38号一：系统总体设计1、工程概述及需求分析泉州经贸学院八号学生宿舍楼，占地面积约一万一千多平方米，总共分为五层，一层架空，二层以上为学生宿舍房。

（1）布线系统需求分析泉州经贸学院八号学生宿舍楼，依据建设方提出的对弱电工程的要求，包括结构化综合布线系统、保安监控系统等几个主要的弱电系统。

结构化综合布线作为各弱电子系统的物理支撑，在设计上主要考虑它的合理性、经济性和长远性。

综合布线系统还要考虑目前及未来的发展需求，充分体现系统的兼容性、灵活性、开放性、先进性。

根据现代学生公寓的应用要求，同时考虑投资效益比，使布线系统更合理。

（2）功能要求根据建筑的主体性质、所处地位、使用功能的特点，从用户需求、今后的发展及变化情况等考虑，要使各个系统之间的传输链路有较高的性能。

（3）系统等级根据目前网络建设和网络应用的实际情况，校园综合布线系统万兆主干-千兆汇集-百兆接入的网络结构，所以水平布线子系统宜采用6类布线子系统。

采用6类布线，适合百兆传输，当系统需要扩充升级、网络传输要求达到千兆时，用户不必对该布线系统做任何更改，只需引入新设备，便可支持千兆以太网，适合未来网络发展的需求，所以宜选用6类布线系统。

2、设计思想综合布线系统是建筑物或建筑群之间的一个模块化、标准化的信息传输通道，它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络进行连接。

根据我校多年的经验，本次综合布线系统，我们将按照系统集成的思想和方法、统一规划、统一设计。

构建一个具有开放性、灵活性、可靠性，使用灵活、扩充方便、管理简单、维护方便的网络综合布线系统。

本方案采用6芯62.5um/125um室内多模光纤，水平干线采用UTP，语音通话部分采用6类大对数电缆，信息出口插座采用RJ-45接口的6e信息模块整个数据通信部分按EIA/TIA568A类标准设计。
