轮轨接触力学Southwest Jiaotong University轮轨接触动力学报告—关于轮轨接触动力学的思考年级: 2021 级专业：载运工具应用工程姓名：刘新龙学号: 13217021关于轮轨接触动力学的思考提高机车运行速度和加大牵引能力是当今世界铁路开展的趋势, 而到达这一目的就必须深入轮轨关系的理论研究, 改善机车的粘着利用水平。

轮轨关系那么是机车车辆、轨道系统中最根本、最复杂的一个问题, 是特殊的、典型的三维滚动摩擦接触问题。

接触理论始于1882年,由H. Hertz发表的经典论文?论弹性固体的接触?。

他提出了椭圆接触面的假设, 把三维接触问题简化为弹性无限半空间问题。

Hertz的研究成果为接触理论奠定了坚实的根底,但Hertz理论仅局限于无摩擦外表及理想弹性固体, 对于轮轨这样复杂的三维滚动接触问题显然是不能准确求解的。

近几十年来, 国内外在轮轨滚动接触问题的理论研究和实验研究方面都取得了很大进展, 但随着铁路技术的不断提高, 使用解析解法解决轮轨关系问题的局限性也愈加突出。

在高速和重载的要求下, 轮轨的波磨问题、疲劳损伤问题变得更加严重, 而这些问题的产生都与轮轨间作用力有着直接的关系。

因此, 在现有轮轨滚动接触理论的根底上, 使用有限元方法以精确模拟轮轨的几何形状及其相互接触关系, 将是今后解决轮轨关系问题的主要途径。

不断增长的运输量, 要求铁路必须在保证平安的前提下, 增加货物列车的重量, 提高客运列车的速度和运行品质。

因此, 新型机车车辆的设计、制造和线路的建设与维护, 都迫切需要预知轮轨之间的动力作用特性。

而现在人类已经能够准确地模拟一个飞行体在宇宙空间的运动并进行精确控制, 但却不能精确摸拟铁路轮轨的相互作用。

可见轮——轨关系及车辆——线路相互作用仍然是铁道车辆动力学的中心课题。

机车车辆或者列车与铁道线路是一个整体系统在这个系统中, 它们相互关联, 相互作用。

因此在研究机车车辆动力学性能时不能简单地视线路为外激干扰。

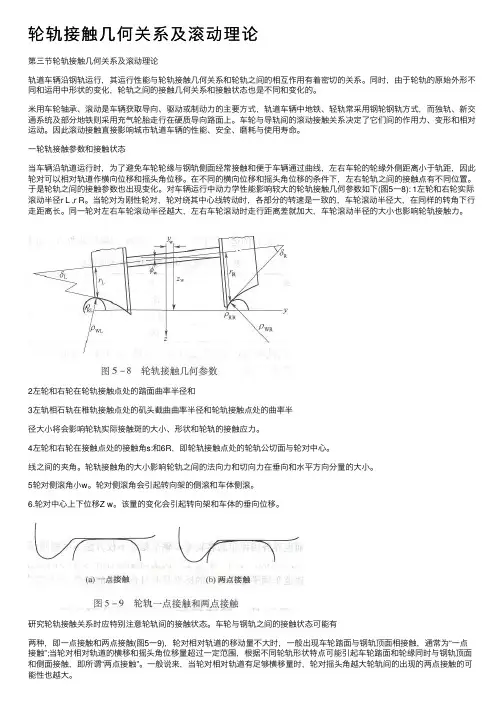

轮轨接触⼏何关系及滚动理论第三节轮轨接触⼏何关系及滚动理论轨道车辆沿钢轨运⾏，其运⾏性能与轮轨接触⼏何关系和轮轨之间的相互作⽤有着密切的关系。

同时，由于轮轨的原始外形不同和运⽤中形状的变化，轮轨之间的接触⼏何关系和接触状态也是不同和变化的。

⽶⽤车轮轴承、滚动是车辆获取导向、驱动或制动⼒的主要⽅式，轨道车辆中地铁、轻轨常采⽤钢轮钢轨⽅式，⽽独轨、新交通系统及部分地铁则采⽤充⽓轮胎⾛⾏在硬质导向路⾯上。

车轮与导轨间的滚动接触关系决定了它们间的作⽤⼒、变形和相对运动。

因此滚动接触直接影响城市轨道车辆的性能、安全、磨耗与使⽤寿命。

⼀轮轨接触参数和接触状态当车辆沿轨道运⾏时，为了避免车轮轮缘与钢轨侧⾯经常接触和便于车辆通过曲线，左右车轮的轮缘外侧距离⼩于轨距，因此轮对可以相对轨道作横向位移和摇头⾓位移。

在不同的横向位移和摇头⾓位移的条件下，左右轮轨之间的接触点有不同位置。

于是轮轨之间的接触参数也出现变化。

对车辆运⾏中动⼒学性能影响较⼤的轮轨接触⼏何参数如下(图5⼀8): 1左轮和右轮实际滚动半径r L ,r R。

当轮对为刚性轮对，轮对绕其中⼼线转动时，各部分的转速是⼀致的，车轮滚动半径⼤，在同样的转⾓下⾏⾛距离长。

同⼀轮对左右车轮滚动半径越⼤，左右车轮滚动时⾛⾏距离差就加⼤，车轮滚动半径的⼤⼩也影响轮轨接触⼒。

2左轮和右轮在轮轨接触点处的踏⾯曲率半径和3左轨相⽯轨在稚轨接触点处的矶头截曲曲率半径和轮轨接触点处的曲率半径⼤⼩将会影响轮轨实际接触斑的⼤⼩、形状和轮轨的接触应⼒。

4左轮和右轮在接触点处的接触⾓s:和6R，即轮轨接触点处的轮轨公切⾯与轮对中⼼。

线之间的夹⾓。

轮轨接触⾓的⼤⼩影响轮轨之间的法向⼒和切向⼒在垂向和⽔平⽅向分量的⼤⼩。

5轮对侧滚⾓⼩w。

轮对侧滚⾓会引起转向架的侧滚和车体侧滚。

6.轮对中⼼上下位移Z w。

该量的变化会引起转向架和车体的垂向位移。

研究轮轨接触关系时应特别注意轮轨间的接触状态。

§4轮轨接触几何关系§6轮轨接触几何关系1．轮轨接接状态车辆的运行性能与轮轨间的相互作用有着紧密关系。

轮轨接触的几何关系与钢轨轨头、车轮踏面的形状以及接触状态有关。

车轮与钢轨的接触状态有两种：一、一点接触车轮踏面与钢轨顶面的接触状态；二、二点接触车轮踏面和轮缘与钢轨顶面和侧面同时接触。

2．轮轨接触的几何关系（1）我国铁道车辆车轮踏面的和钢轨截面形状标准型锥形车轮踏面：铁道部标准TB449－76规定的形状（简称为TB型踏面）配合使用的钢轨为50㎏标准钢轨LM型车轮踏面配合使用的钢轨为60㎏标准钢轨其它外形钢轨JM型机车车轮磨耗形踏面各机务段根据本段线路实际情况采用的不同的车轮踏面外形。

采用磨耗形车轮踏面的车轮可延长其寿命。

(2)轮轨接触几何关系a.锥形踏面车轮的轮轨接触几何关系初始时轮轨接触时的滚动半径为车轮踏面斜度为λ 当轮对右移动量为y 时左侧车轮的接触半径y r r l λ-=0 右侧车轮的接触半径y r r R λ+=0轮对的侧滚角yaw λφ=左右轮接触角λδδ==R Lb ，圆弧形轮轨截面外形的轮轨接触几何关系当轮对右移动量为y 时轮对两曲率中心连线中点CO '的坐标 )(21owL owRoc y y y '+'=' )(21owL owRocz z z +'=' 轮对中心的橫移动 ow oww y y y -'= 轮对中心的升高量ow oww z z z -'=? 左侧车轮的接触半径)cos (cos 00l w l r r δδρ-+= 右侧车轮的接触半径)cos (cos 00R w l r r δδρ-+=轮对的侧滚角 ow lowR o w Ro wl w y y z z a r c t g'-''-'=φ 左轮接触角W L L φθδ+= 右轮接触角 WR R φθδ-=轮轨截面外形为两段或多段圆弧组成时的轮轨接触几何关系。
