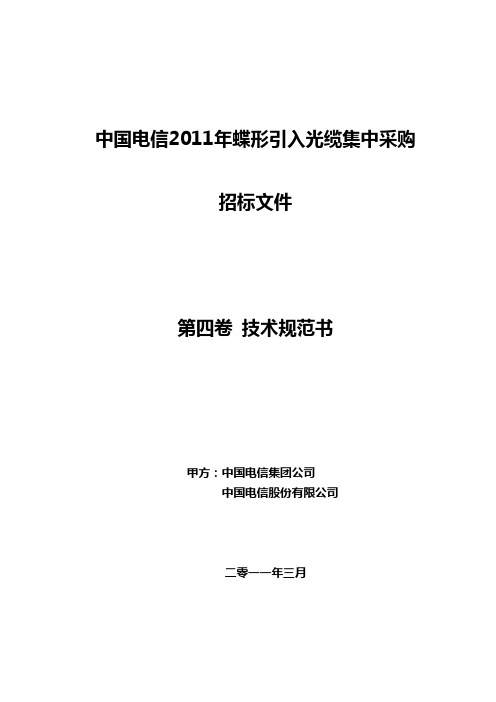

中国电信2011年蝶形引入光缆集中采购招标文件第四卷技术规范书甲方：中国电信集团公司中国电信股份有限公司二零一一年三月中国电信2011年蝶形引入光缆集中采购招标文件技术规范书目录1. 概述 (2)2. 主要技术要求和指标 (2)3. 质量保证体系 (10)4. 工厂检验 (11)5. 现场验收和最终验收 (12)6. 光缆质量抽检 (12)7. 保修期 (13)8. 服务保证 (13)9. 技术文件 (13)光缆技术规范书1. 概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU—T、IEC建议和中国国家标准、通信行业标准的要求。
1.2 本技术规范书未标明日期的ITU—T、IEC建议和中国国家标准、通信行业标准均使用当前最新版本（截至到发标日）。
1.3 本技术规范书确定的相关技术指标均为不可偏离项．．．．．．．，是对招标产品的的基本要求，投标方拟参与投标的产品必须符合与该产品相关的所有技术要求，不得出现偏离（可以优于）。
1.4 投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
1.5 投标方至少应提供包括以下内容的技术文件：（1）光缆制造厂家的名称和地点。
（2）光缆的技术标准和制造方法及质量保证措施。
（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。
（4）光缆所用主要原材料的技术标准（包括加强构件、护层和填充材料等），制造厂家的名称、地点和采购合同号，可同时列出两种同类材料待选。
（5）光纤光缆使用寿命应≧25年，投标方应说明保证光缆寿命的有关技术措施。
（6）光缆内的光纤线序和光缆端别的识别标记。
（7）投标方需要说明的其它事宜。
1.6 光缆现场验证投标方提供的光缆类型必须是经过现场验证过的。
因此，投标方提供的光缆必须是为两个电信运营部门提供一年以上满意服务的光缆类型，报价的各种光缆现场验证过的长度应不低于50km。

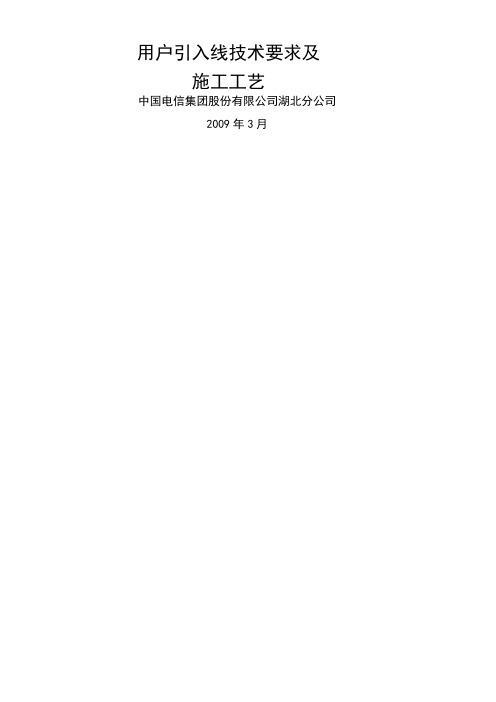

用户引入线技术要求及施工工艺中国电信集团股份有限公司湖北分公司2009年3月一、用户引入线的定义及分类引入到用户建筑物内的缆线称为用户引入线，从类型上可分为光缆引入线和电缆引入线，从光缆分纤设备或ONU设备到用户的这一段线路叫光缆引入线，又称为入户光缆；从电缆分线设备到用户话机的这一段线路叫电缆引入线。
二、入户光缆技术要求2.1入户光缆可以采用皮线光缆或其他光缆，设计时根据现场环境条件选择合适的光缆，为了方便施工和节约投资，建议采用单芯皮线光缆。
2.2 在楼内垂直方向，光缆宜在弱电竖井内采用电缆桥架或电缆走线槽方式敷设，电缆桥架或电缆走线槽宜采用金属材质制作, 线槽的截面利用率不应超过50%。
在没有竖井的建筑物内可采用预埋暗管方式敷设，暗管宜采用钢管或阻燃硬质PVC 管，管径不宜小于φ50mm。
直线管的管径利用率不超过60%，弯管的管径利用率不超过50%。
2.3 楼内水平方向光缆敷设可预埋钢管和阻燃硬质PVC 管或线槽，管径宜采用φ15-φ25mm，楼内暗管直线预埋管长度应控制在30 米内，长度超过30 米时应增设过路箱，每一段预埋管的水平弯曲不得超过两次，不得形成S 弯，暗管的弯曲半径应大于管径10 倍，当外径小于25 mm 时，其弯曲半径应大于管径6 倍，弯曲角度不得小于90 度。
2.4 光缆线槽、桥架安装的最低高度应高出地坪2.2m 以上。
顶部距楼板不宜小于0.3m，在过梁或其他障碍物处不宜小于0.1m；2.5桥架、线槽在垂直安装时，固定点间距不应大于2m，距终端及进出箱（盒）不应大于0.3m，安装时应注意保持垂直、排列整齐、紧贴墙体；线槽不应在穿越楼板或墙体处进行连接。
2.6 对于没有预埋穿线管的楼宇，入户光缆可以采用钉固方式沿墙明敷。
但应选择不易受外力碰撞，安全的地方。
采用钉固式时应每隔30cm 用塑料卡钉固定，必须注意不得损伤光缆，穿越墙体时应套保护管。
2.7 在暗管中敷设入户光缆时，可采用石蜡油、滑石粉等无机润滑材料。

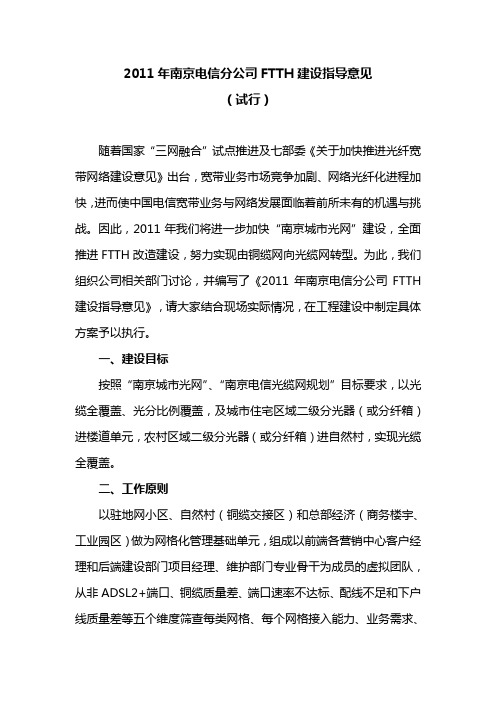

2011年南京电信分公司FTTH建设指导意见（试行）随着国家“三网融合”试点推进及七部委《关于加快推进光纤宽带网络建设意见》出台，宽带业务市场竞争加剧、网络光纤化进程加快，进而使中国电信宽带业务与网络发展面临着前所未有的机遇与挑战。
因此，2011年我们将进一步加快“南京城市光网”建设，全面推进FTTH改造建设，努力实现由铜缆网向光缆网转型。
为此，我们组织公司相关部门讨论，并编写了《2011年南京电信分公司FTTH 建设指导意见》，请大家结合现场实际情况，在工程建设中制定具体方案予以执行。
一、建设目标按照“南京城市光网”、“南京电信光缆网规划”目标要求，以光缆全覆盖、光分比例覆盖，及城市住宅区域二级分光器（或分纤箱）进楼道单元，农村区域二级分光器（或分纤箱）进自然村，实现光缆全覆盖。
二、工作原则以驻地网小区、自然村（铜缆交接区）和总部经济（商务楼宇、工业园区）做为网格化管理基础单元，组成以前端各营销中心客户经理和后端建设部门项目经理、维护部门专业骨干为成员的虚拟团队，从非ADSL2+端口、铜缆质量差、端口速率不达标、配线不足和下户线质量差等五个维度筛查每类网格、每个网格接入能力、业务需求、装维问题，排出TPON序列，有针对性地制定网络建设和资源优化方案，积极、主动地开展建设。
三、ODN网络结构定义及OLT建设原则、要求（一）ODN网络结构定义、划分整个ODN结构分为三段，即：1）OLT至一级分光器定义为主干光缆段2）一级分光器至二级分光器（含一级分光模式下分纤箱）定义为配线光缆段3）二级分光器（含一级分光模式下分纤箱）以下定义为户线光缆段。
（二）OLT建设原则、要求1、OLT作为端局设备，应遵循大容量、少局所原则设置。
OLT 设置和覆盖范围原则上要求：城市区域控制在3.5公里、农村地区控制在5公里。
2、新设OLT 局点时,应综合考虑电源、机房、出局管线、覆盖范围等因素,分析后期投资和维护支出，审慎建设。
ＳＣ/ＵＰＣ(ＦＣ/ＵＰＣ)预制成端蝶形引入光缆产品介绍1术语和定义1.1预制成端型蝶形引入光缆Pre-terminated Bow-type Drop Cable在工厂单端或两端预先制作插头的蝶形引入光缆。
2预制成端型蝶形引入光缆一般要求2.1结构要求预制成端型蝶形引入光缆由蝶形引入光缆和光纤活动连接器插头组成，按照结构分类可以分为：单端预制成端型和双端预置成端型，结构示意图如图1、图2所示。
图1单端预制成端型蝶形引入光缆结构示意图图2双端预置成端型蝶形引入光缆结构示意图2.2光纤连接器插头要求2.2.1光纤连接器插头尺寸要求预制成端型蝶形引入光缆插头(含保护套管)的长度L应不大于60mm，如图3所示。
预制成端型蝶形引入光缆的接口图形和配合尺寸应满足YD/T1272.3-2005《光纤活动连接器第3部分：SC型》中4.2的要求。
图3预制成端型蝶形引入光缆光纤连接器插头长度示意图2.2.2光纤连接器插针体端面要求预制成端型蝶形引入光缆按光纤连接器插针体端面形状可分为如下2种类型：a）UPC型：具有一个带球面抛磨面并实现物理接触（UPC）的插针体；b）APC型：具有一个带8度斜球面抛磨面（APC8°）并实现物理接触的插针体。
预制成端型蝶形引入光缆光纤连接器插头的插针体端面应满足YD/T2152-2010《光纤活动连接器可靠性要求及试验方法》中5.3.2的要求。
2.2.3光纤连接器插头结构要求预制成端型蝶形引入光缆光纤连接器插头的常见结构见图4，但不限于此结构：图4预制成端型蝶形引入光缆光纤连接器插头结构图光纤连接器插头与蝶形光缆之间的连接应牢固可靠，铆压连接件的连接力应作用在蝶形光缆的护套及加强构件上，不应对蝶形光缆中的光纤纤芯施加长期的应力。
用于光缆连接的光纤连接器插头，应考虑连接头尾部光缆头端的固定。
这种固定既不能影响插针体的正常轴向活动范围，同时还要承受一定的拉力。
当尾部光缆承受正常不小于9.8N拉力时，插针体不能有回拉的现象，以保证连接器的正常工作。

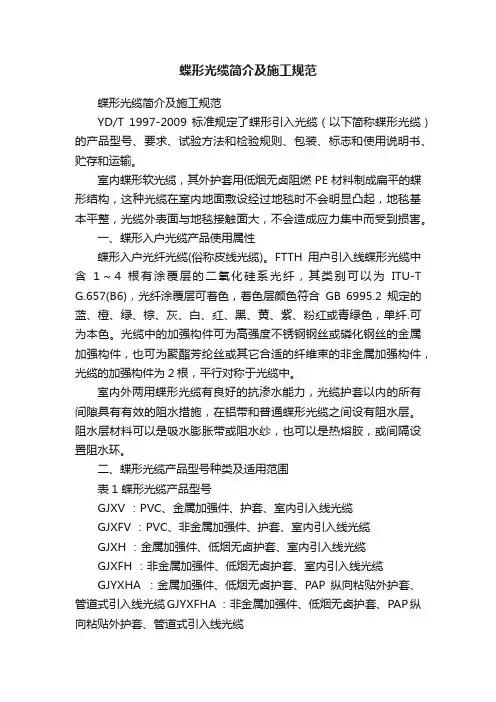

蝶形光缆简介及施工规范蝶形光缆简介及施工规范YD/T 1997-2009 标准规定了蝶形引入光缆（以下简称蝶形光缆）的产品型号、要求、试验方法和检验规则、包装、标志和使用说明书、贮存和运输。
室内蝶形软光缆，其外护套用低烟无卤阻燃PE材料制成扁平的蝶形结构，这种光缆在室内地面敷设经过地毯时不会明显凸起，地毯基本平整，光缆外表面与地毯接触面大，不会造成应力集中而受到损害。
一、蝶形入户光缆产品使用属性蝶形入户光纤光缆(俗称皮线光缆)。
FTTH用户引入线蝶形光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657(B6)，光纤涂覆层可着色，着色层颜色符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤.可为本色。
光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，光缆的加强构件为2根，平行对称于光缆中。
室内外两用蝶形光缆有良好的抗渗水能力，光缆护套以内的所有间隙具有有效的阻水措施，在铝带和普通蝶形光缆之间设有阻水层。
阻水层材料可以是吸水膨胀带或阻水纱，也可以是热熔胶，或间隔设置阻水环。
二、蝶形光缆产品型号种类及适用范围表1 蝶形光缆产品型号GJXV ：PVC、金属加强件、护套、室内引入线光缆GJXFV ：PVC、非金属加强件、护套、室内引入线光缆GJXH ：金属加强件、低烟无卤护套、室内引入线光缆GJXFH ：非金属加强件、低烟无卤护套、室内引入线光缆GJYXHA ：金属加强件、低烟无卤护套、PAP 纵向粘贴外护套、管道式引入线光缆GJYXFHA ：非金属加强件、低烟无卤护套、PAP纵向粘贴外护套、管道式引入线光缆蝶形引入光缆按YD/T 908的规定划分型式、规格和编制型号。
其中，分类代号中增加了符号：GJX蝶形引入光缆；GJYX室外（内）管道蝶形引入光缆。
三、蝶形入户光缆端接方式使用要求目前，蝶形入户光缆的端接方式主要有四种：1、L型快速接续；2、直接接入快速连接插头接续；3、冷接方式接续；4、蝶形入户光缆与尾纤或高强度GGP跳线在86盒内冷接子方式接续。

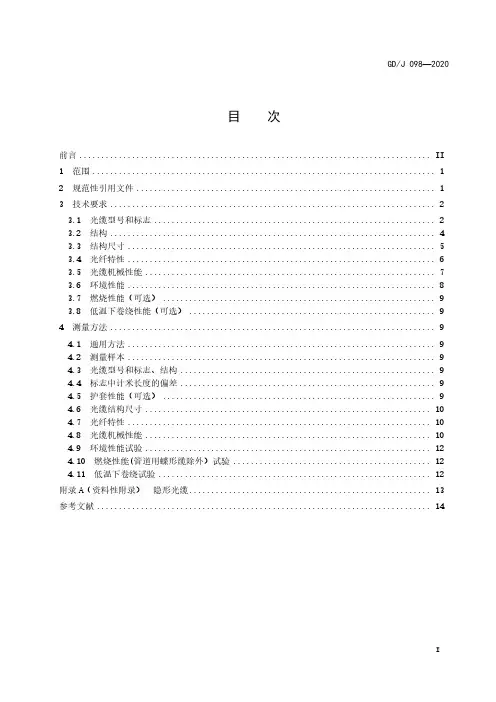

目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 技术要求 (2)3.1 光缆型号和标志 (2)3.2 结构 (4)3.3 结构尺寸 (5)3.4 光纤特性 (6)3.5 光缆机械性能 (7)3.6 环境性能 (8)3.7 燃烧性能（可选） (9)3.8 低温下卷绕性能（可选） (9)4 测量方法 (9)4.1 通用方法 (9)4.2 测量样本 (9)4.3 光缆型号和标志、结构 (9)4.4 标志中计米长度的偏差 (9)4.5 护套性能（可选） (9)4.6 光缆结构尺寸 (10)4.7 光纤特性 (10)4.8 光缆机械性能 (10)4.9 环境性能试验 (12)4.10 燃烧性能(管道用蝶形缆除外）试验 (12)4.11 低温下卷绕试验 (12)附录A（资料性附录）隐形光缆 (13)参考文献 (14)有线电视系统蝶形光缆技术要求和测量方法1 范围本技术文件规定了有线电视系统蝶形光缆的技术要求和测量方法。
本技术文件适用于有线电视系统蝶形光缆的设计、生产和测试。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法—厚度和外形尺寸测量—机械性能试验（IEC 60811-1-1:2001，IDT）GB/T 2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法—低温试验（IEC 60811-1-4:1985，IDT）GB/T 2951.31—2008 电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法—高温压力试验—抗开裂试验（IEC 60811-3-1:1985，IDT）GB/T 2951.41—2008 电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法—耐环境应力开裂试验—熔体指数测量方法—直接燃烧法测量聚乙烯中碳黑和(或)矿物质填料含量—热重分析法(TGA)测量碳黑含量—显微镜法评估聚乙烯中碳黑分散度（IEC 60811-4-1:2004，IDT）GB/T 6995.2—2008 电线电缆识别标志方法第2部分：标准颜色GB/T 7424.2—2008 光缆总规范第2部分：光缆基本试验方法（IEC 60794-1-2:2003，MOD）GB/T 9352—2008 塑料热塑性塑料材料试样的压塑（ISO 293：2004，IDT）GB/T 9771.3—2008 通信用单模光纤第3部分：波长段扩展的非色散位移单模光纤特性GB/T 9771.7—2012 通信用单模光纤第7部分：接入网用弯曲损耗不敏感单模光纤特性GB/T 15065 电线电缆用黑色聚乙烯塑料GB/T 15972.20—2008 光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序光纤几何参数（IEC 60793-1-20:2001，MOD）GB/T 15972.22—2008 光纤试验方法规范第22部分：尺寸参数的测量方法和试验程序长度（IEC 60793-1-22:2001，MOD）GB/T 15972.40—2008 光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序衰减（IEC 60793-1-40:2001，MOD）GB/T 15972.44—2017 光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序截止波长（IEC 60793-1-44:2011，MOD）GB/T 15972.45—2008 光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序模场直径（IEC 60793-1-45:2001，MOD）GB/T 15972.47—2008 光纤试验方法规范第47部分：传输特性和光学特性的测量方法和试验程序宏弯损耗（IEC 60793-1-47:2001，MOD）GD/J 098—2020GB/T 18380.12—2008 电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法（IEC 60332-1-2:2004，IDT）GB/T 18380.35—2008 电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类（IEC 60332-3-24:2000，IDT）JB/T 10696.7—2007 电线电缆机械和理化性能试验方法第7部分：抗撕试验YD/T 629.1—1993 光纤传输衰减变化的监测方法传输功率监测法YD/T 901—2009 层绞式通信用室外光缆YD/T 1020.1 电缆光缆用防蚁护套材料特性第一部分：聚酰胺YD/T 1181.3—2011 光缆用非金属加强件的特性第3部分：芳纶增强塑料杆YD/T 1485 光缆用中密度聚乙烯护套料YD/T 3431—2018 通信电缆光缆用护套材料热塑性聚氨酯弹性体3 技术要求3.1 光缆型号和标志3.1.1 型号蝶形光缆的型号由型式和规格两部分组成。

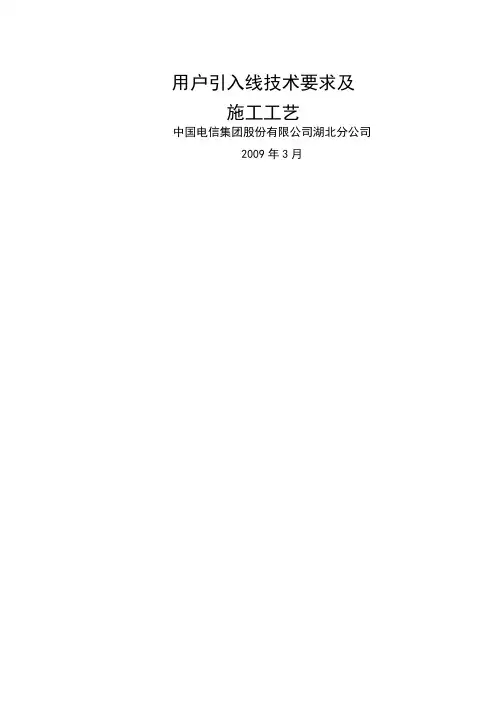

用户引入线技术要求及施工工艺中国电信集团股份有限公司湖北分公司2009年3月一、用户引入线的定义及分类引入到用户建筑物内的缆线称为用户引入线，从类型上可分为光缆引入线和电缆引入线，从光缆分纤设备或ONU设备到用户的这一段线路叫光缆引入线，又称为入户光缆;从电缆分线设备到用户话机的这一段线路叫电缆引入线。
二、入户光缆技术要求2.1入户光缆可以采用皮线光缆或其他光缆，设计时根据现场环境条件选择合适的光缆，为了方便施工和节约投资，建议采用单芯皮线光缆.2。
2 在楼内垂直方向，光缆宜在弱电竖井内采用电缆桥架或电缆走线槽方式敷设,电缆桥架或电缆走线槽宜采用金属材质制作, 线槽的截面利用率不应超过50％。
在没有竖井的建筑物内可采用预埋暗管方式敷设，暗管宜采用钢管或阻燃硬质PVC 管，管径不宜小于φ50mm。
直线管的管径利用率不超过60%，弯管的管径利用率不超过50％。
2。
3 楼内水平方向光缆敷设可预埋钢管和阻燃硬质PVC 管或线槽，管径宜采用φ15—φ25mm，楼内暗管直线预埋管长度应控制在30 米内，长度超过30 米时应增设过路箱，每一段预埋管的水平弯曲不得超过两次，不得形成S 弯，暗管的弯曲半径应大于管径10 倍，当外径小于25 mm 时,其弯曲半径应大于管径6 倍，弯曲角度不得小于90 度.2.4 光缆线槽、桥架安装的最低高度应高出地坪2.2m 以上。
顶部距楼板不宜小于0.3m，在过梁或其他障碍物处不宜小于0。
1m；2.5桥架、线槽在垂直安装时,固定点间距不应大于2m，距终端及进出箱（盒）不应大于0.3m，安装时应注意保持垂直、排列整齐、紧贴墙体；线槽不应在穿越楼板或墙体处进行连接.2.6 对于没有预埋穿线管的楼宇，入户光缆可以采用钉固方式沿墙明敷。
但应选择不易受外力碰撞,安全的地方。
采用钉固式时应每隔30cm 用塑料卡钉固定，必须注意不得损伤光缆，穿越墙体时应套保护管。
2。
7 在暗管中敷设入户光缆时，可采用石蜡油、滑石粉等无机润滑材料。
