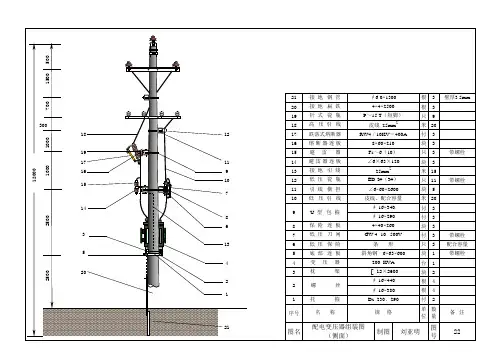

6-10KV变压器台架组装图

部分上去，发生受处力破坏事故等。
三、落地式
落地式是指将变压器直接放在地面上，它的高压引下线 及跌落熔断器、避雷器等均在线路终端杆上。
三、 配电变压器台架安装
（1）配电变压器台架所需的材料。 （2）水泥杆、变压器台架及附属金具的组装。
1、杆坑定位。 2、杆坑两个，坑底夯实。 3、杆坑整平。 4、下底盘。 5、立杆。 6、附件及设备的安装。 7、配电变压器台架对各种螺栓的要求：
五、配电变压器台架安装安全注意事项
（一） 利用抱杆、吊车和旧杆立水泥杆 1、倒杆 （1）立杆应制定安全技术组织措施计划，并经主
管生领导批准。 （2）要使用合格的起重设备严禁超载使用。 （3）使用抱杆立杆时，抱杆应受力均匀，两侧拉
线应拉好，不得左右倾斜，临时拉线不得固定在 可能移动的物体或不可靠的物体上。
7、应选择在涨潮或河水泛滥等情况下不被水 淹的场所。
8、应选择在没有剧烈震动的场所。 9、应选择坚固的地基。
二、配电变压器安装结构
10KV配电变压器的安装方法概括起来分为两类： 1、室内安装。
2、室外安装。
（一）变压器室外安装 变压器室外安装根据其容量的大
小、装设地区的不同以及吊运是否方 便，一般分为杆塔式、台墩式和落地 式三种。
• 及有雷击可能的低压线路，在变压 器低压侧应安装低压避雷
• 器进行防雷保护。
• 双杆式面用砖石砌成高0.5～1m的四方
墩台，把变压器放在上面。 台墩式的作用：防止变压器底部积水；抬高变压器的位置，
便于操作。 台墩式变压器台的优点：造价低，便于维护检修。 缺点：占地较多，周围要装设遮栏，小动物易爬到带电
• 单杆式配电变台
• 2、双杆式配电变压器台（又叫H台）
• 当配电变压器容量在50～315KVA时 一般采用双杆式配电变压器台。对 50KVA及以下的公用变压器，应在 低压侧装设熔断器；

l 二、配电变压器台的安装
l （一）、配电变压器安装前的检查
l 配电变压器出厂前应取得产品出厂试验合格证。在安 装到变压器台前还应进行安装试验，这种试验也称交 接验收试验。一般10kV配电变压器的试验项目如下：
l （1）测量绕组连同套管一起的直流电阻； l （2）检查所有分接头的变压比； l （3）测量绕组连同套管一起的绝缘电阻和吸收比； l （4）绕组连同套管的交流耐压试验。 l （5）油箱中绝缘油试验。
l 箱式变电所包括配电变压器间、高压配电间、 低压配电间三个间隔。为保证安全，变压器间 居中，高、低压配电间各在一侧。
l 现在我国合资生产的以真空断路器、六氟化硫 断路器为主体的环网断路器，体积小、容量大、 额定断流能力强，且配以施工方便的电缆接头。 箱式变电所的门启闭方便，防雨水渗漏能力强， 必然是今后发展的方向。
近便于更换和检修设备的地方。
l 为了方便运行、检修，变压器台要尽量避开行 人较多的公共场所。布线复杂特殊杆型的电杆 处，亦不应设置变压器台。
l 故下列电杆不宜装设变压器台： l 转角、分支电杆； l 设有高压接户线或高压电缆的电杆； l 设有线路开关设备的电杆； l 交叉路口的电杆及低压接户线较多的电杆。
l 2．低压保护开关
l 以往变压器台低压侧常常不用保护设备，运行 经验证明配电变压器低压侧过负荷高压侧熔断 器无法保护，故现在一般采用装设在铁壳内的 保护开关，保护开关包括低压熔断器和低压负 荷开关．可装设在变压器低压侧出线电杆上。
课题二 开关台架及其它设备安装
l 教学目标：能进行开关台架及其它设备安装 l 知识点：隔离开关；高压柱上开关；柱上自动
l （3）低压保护开关或低压熔体。变压器高压侧熔断 器用来保护变压器内部故障，低压侧熔断器则是作为 过负荷保护和低压线路的短路保护。

其他通用要求
1.高压熔断器选型：HRW12-12/200A； 2.避雷器选型：HY5WS-17/50W； 3.高压支持绝缘子选用P-20型绝缘子；
（注：金具孔径按照实际情况确定）
4.变压器、避雷器、JP柜、变压器外壳接地应满足技术 规程要求； 5.变压器高低压套管需安装高、低压绝缘护套； 6. 设备编号牌、警示牌齐全，标识准确清晰。
河北南网农网
10kV变压器台架典型设计 安装示意图
目
1、典型配变台架形式配置表 2、变台组装图-半分式10M-8M
录
3、变台组装图-半分式12M-10M（10M-10M） 4、变台组装图-半分式15M-12M
5、变台组装图-全分式8M-8M
6、变台组装图-全分式10M-10M(12M-12M） 7、其他通用要求 8、熔丝选择及低压电缆载流量表 9、金具加工图
10/10
6.8米
吊装/托装
3米
1.9米(托装）
12/10
6.8米
吊装/托装

3米
1.9米(托装）
熔断器在变台上
15/12
6.8米
吊装/托装
3米
1.9米(托装）
熔断器在变台上
全分式（未利用线路杆）
电杆 8/8 熔断器高度 6.8米 低压出线 电缆/单芯导线 穿PVC管 电缆/单芯导线 穿PVC管 电缆/单芯导线 穿PVC管 JP柜安装 方式 吊装/托装 变压器 托担高度 3米 JP柜托担 1.9米(托装） 备注 线路10米杆，熔断 器在线路杆上 线路12米杆，熔断 器在变台上 线路15米以上杆， 熔断器在变台上
10/10
6.8米
吊装/托装
3米
1.9米(托装）
12/12

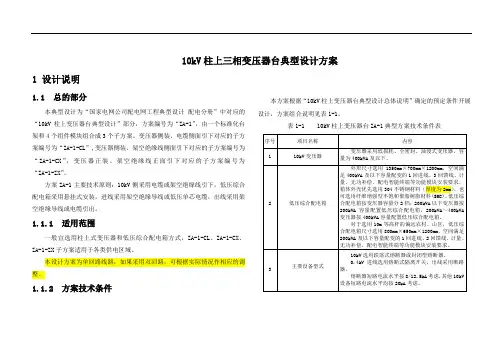

10kV柱上三相变压器台典型设计方案1 设计说明1.1 总的部分本典型设计为“国家电网公司配电网工程典型设计配电分册”中对应的“10kV柱上变压器台典型设计”部分，方案编号为“ZA-1”，由一个标准化台架和4个组件模块组合成3个子方案。

变压器侧装、电缆侧面引下对应的子方案编号为“ZA-1-CL”,变压器侧装、架空绝缘线侧面引下对应的子方案编号为“ZA-1-CX”，变压器正装、架空绝缘线正面引下对应的子方案编号为“ZA-1-ZX”。

方案ZA-1主要技术原则：10kV侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装，进线采用架空绝缘导线或低压单芯电缆，出线采用架空绝缘导线或电缆引出。

1.1.1 适用范围一般宜选用柱上式变压器和低压综合配电箱方式，ZA-1-CL、ZA-1-CX、ZA-1-ZX子方案适用于各类供电区域。

本设计方案为单回路线路，如果采用双回路，可根据实际情况作相应的调整。

1.1.2 方案技术条件本方案根据“10kV柱上变压器台典型设计总体说明”确定的预定条件开展设计，方案组合说明见表1-1。

表1-1 10kV柱上变压器台ZA-1典型方案技术条件表1.2.1 本典设按照给定的变压器进行设计，在实际工程中，需要根据实地情况具体设计选择变压器容量。

1.2.2 熔断器短路电流水平按8/12.5kA考虑，其他10kV设备短路电流水平均按20kA考虑。

1.2.3 高压侧采用跌落式熔断器或封闭型熔断器，低压侧进线选择熔断器式隔离开关，出线开关选用断路器。

1.3 电气一次部分1.3.1 短路电流及主要电气设备、导体选择（1）变压器。

型式：选用高效节能型变压器，宜采用油浸式、全密封、低损耗油浸式变压器；容量：400kVA及以下；阻抗电压：U k%=4；额定电压：10（10.5）±5（2×2.5）%/0.4kV；接线组别：Dyn11；冷却方式：自冷式。

（2）10kV侧选用跌落式熔断器或封闭型熔断器，10kV避雷器采用金属氧化物避雷器。
