塑料件翘曲原因和解决方案

注塑质量经验总结本文来自：6sigma品质网 作者：peakdongfeng 点击1054次原文：/viewthread.php?tid=1991301. 刚开机时产品跑披锋，生产一段时间后产品缺胶的原因及解决方案。

刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。

在生产一段时间后，逐渐提高料管温度来解决。

2. 在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方法？是因为生产中熔胶不断把热量带走，造成熔胶不足，胶粘度大，流动性差，使产品缺胶。

提高料管温度来解决。

3. 产品椭圆的原因及解决方法。

产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。

4. 精密产品对模具的要求。

要求模具材料刚性好，弹变形小，热涨性系数小。

5. 产品耐酸试验的目的产品耐酸试验是为了检测产品内应力，和内应力着力点位置，以便消除产品内应力。

6. 产品中金属镶件受力易开裂的原因及解决方法。

产品中放镶件，在啤塑时由于热熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。

在生产时，对镶件进行预热处理。

7. 模具排气点的合理性与选择方法。

模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。

选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。

8. 产品易脆裂的原因及解决方法。

产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。

增加新料的比例，减少水口料回收使用次数，一般不能超过三次，避免胶料在料管内长时间停留。

9. 加玻纤产品易出现泛纤的原因及解决方法是由于熔胶温度低或模具温度低，射胶压力不足，造成玻纤在胶内不能与塑胶很好的结合，使纤泛出。

加高熔胶温度，模具温度，增大射胶压力。

翘曲是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。

随着塑料工业的发展，人们对塑料制品的外观和使用性能要求越来越高，翘曲变形程度作为评定产品质量的重要指标之一也越来越多地受到模具设计者的关注与重视。

模具设计者希望在设计阶段预测出塑料件可能产生翘曲的原因，以便加以优化设计，从而提高注塑生产的效率和质量，缩短模具设计周期，降低成本。

一．模具的结构对注塑制品翘曲变形的影响1．浇注系统的设计注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。

流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。

大型平板形塑件，如果只使用一个中心浇口或一个侧浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。

当采用点浇进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响;实验表明，浇口位置具很重要，但并非浇口数目越多越好。

另外，多浇口的使用还能使塑料的流动比（L／t）缩短，从而使模腔内物料密度更趋均匀，收缩更均匀。

同时，整个塑件能在较小的注塑压力下充满。

而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。

2．冷却系统的设计在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。

如果在注射成型平板形塑件时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。

因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大。

除了考虑塑件内外表面的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。

塑料翘曲变形的原因塑料翘曲变形是指在塑料制品或零部件使用过程中发生的一种普遍问题。

它是由于塑料受到外部力的作用而发生形状变化或失去原先的平整、稳定状态。

塑料翘曲变形可能会对产品的性能、使用寿命和美观度产生重大影响。

本文将深入探讨塑料翘曲变形的原因，并提供一些解决方法。

为了更好地理解塑料翘曲变形的原因，我们首先需要了解塑料的特性。

塑料是一种聚合物材料，具有较低的强度和刚度。

塑料制品在受到外力作用时容易发生形变。

塑料翘曲变形主要由以下几个方面的因素引起：1. 温度变化：塑料在高温下会软化变形，而在低温下则会变脆。

当塑料制品暴露在温度变化较大的环境中时，温度的影响会导致塑料发生翘曲变形。

2. 力的作用：塑料制品往往需要承受外力的作用，例如重物的压迫、挤压或拉伸等。

如果外力过大或不均匀地作用于塑料制品上，就会引起塑料翘曲变形。

3. 制造缺陷：在塑料制品的制造过程中，可能会存在一些缺陷，例如气泡、疏松区域或不均匀的厚度等。

这些制造缺陷会导致塑料制品在使用过程中容易发生翘曲变形。

4. 冷却不均匀：在塑料制品的加工过程中，冷却是一个重要的环节。

如果冷却不均匀或过快，就会导致塑料材料产生内部应力，从而引起翘曲变形。

那么，如何解决塑料翘曲变形问题呢？以下是一些建议：1. 选择合适的塑料材料：不同的塑料材料具有不同的特性，如强度、刚度和耐温性等。

在设计和选择塑料制品时，需要考虑到使用环境的要求，并选择合适的塑料材料来减少翘曲变形的可能性。

2. 改善制造工艺：优化塑料制品的制造工艺，确保塑料材料均匀冷却和充分固化。

这有助于减少内部应力和制造缺陷，从而降低翘曲变形的风险。

3. 增加支撑结构：对于长而细的塑料制品，在设计时可以增加合适的支撑结构，以增强整体的强度和稳定性，减少翘曲变形的可能性。

4. 控制使用环境：在使用塑料制品时，需要控制使用环境的温度和湿度。

避免过高或过低的温度对塑料造成不利影响，同时注意湿度对塑料的吸湿性。

注塑成型零件翘曲变形的解决方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言注塑成型是一种广泛应用于工业生产的重要制造工艺,可生产出形状复杂、精度高的零件。

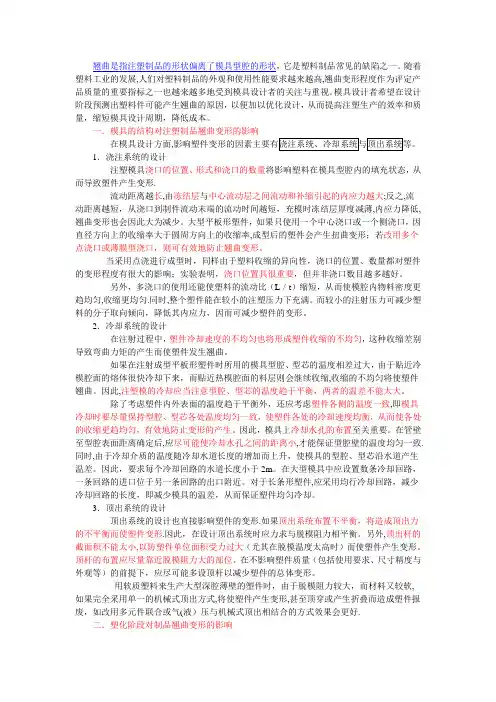

翘曲是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。

随着塑料工业的发展,人们对塑料制品的外观和使用性能要求越来越高,翘曲变形程度作为评定产品质量的重要指标之一也越来越多地受到模具设计者的关注与重视。

模具设计者希望在设计阶段预测出塑料件可能产生翘曲的原因，以便加以优化设计，从而提高注塑生产的效率和质量，缩短模具设计周期，降低成本。

一．模具的结构对注塑制品翘曲变形的影响在模具设计方面,1．浇注系统的设计注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形.流动距离越长,由冻结层与中心流动层之间流动和补缩引起的内应力越大;反之,流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄,内应力降低,翘曲变形也会因此大为减少。

大型平板形塑件，如果只使用一个中心浇口或一个侧浇口，因直径方向上的收缩率大于圆周方向上的收缩率,成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。

当采用点浇进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响；实验表明，浇口位置具很重要，但并非浇口数目越多越好。

另外，多浇口的使用还能使塑料的流动比（L／t）缩短，从而使模腔内物料密度更趋均匀,收缩更均匀.同时,整个塑件能在较小的注塑压力下充满。

而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。

2．冷却系统的设计在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。

如果在注射成型平板形塑件时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩,收缩的不均匀将使塑件翘曲。

因此,注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大。

除了考虑塑件内外表面的温度趋于平衡外，还应考虑塑件各侧的温度一致,即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。

制件翹起的知识
制件翘曲是指塑料制件在成型过程中发生变形，表现为制件不平直、不平整或歪曲变形的现象。

造成制件翘曲的原因有很多，包括以下几个方面：
1. 材料因素：塑料材料的收缩率不均匀、吸湿性大、流动性差等都会导致制件翘曲。

2. 模具因素：模具的设计不合理，如模具分型面选择不当、模具型腔不对称、模具排气不良等，都会导致制件翘曲。

3. 工艺因素：注射成型过程中的工艺参数设置不当，如注射速度过快、注射压力过大、模具温度过高或过低等，都会导致制件翘曲。

4. 制品结构：制品的结构设计不合理，如壁厚不均匀、有大面积薄壁、有细长的柱子等，都会导致制件翘曲。

为了减少制件翘曲，可以采取以下措施：
1. 选择收缩率均匀、吸湿性小、流动性好的塑料材料。

2. 优化模具设计，选择合适的分型面、保证模具型腔对称、改善模具排气等。

3. 合理设置注射成型工艺参数，如控制注射速度、注射压力、模具温度等。

4. 优化制品结构设计，尽量避免壁厚不均匀、大面积薄壁、细长的柱子等结构。

总之，制件翘曲是塑料成型过程中常见的问题，需要从材料、模具、工艺和制品结构等方面综合考虑，采取相应的措施来减少或避免。

塑料制品的翘曲变形的原因分析和解决方法集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）塑料制品的翘曲变形的原因分析和解决方法一、前言翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。

出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。

结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。

二、模具的结构对注塑制品翘曲变形的影响。

在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。

1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。

流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。

一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。

当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。

另外，多浇口的使用还能使塑料的流动比（L/t）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。

同时，整个塑件能在较小的注塑压力下充满。

而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。

2. 冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。

如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。

因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）。

翘曲变形原因统计第一种说法：注塑件的翘曲、变形是很棘手的问题，主要应从模具的设计方面着手解决，而成型条件的调整效果则是很有限的，翘曲变形的原因及解决方法可以参照以下各项；1）由成型条件引起残余应力造成变形时，可通过降低注射压力，提高模具温度并使模具温度均匀及提高树脂温度或采用退火方法予以消除应力。

2）脱模不良引起应力时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。

3）由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。

例如，尽可能地在贴近变形的地方设置冷却回路。

4）对于成型收缩引起的变形，就必须修正模具的设计了，其中，最重要的是应注意使制品的壁厚一致。

有时，再不得已的情况下，只好测量制品的变形，按相反的方向修正模具，加以校正。

一般结晶性树脂（POM/PA/PP/PET等）比非结晶性树脂（如PMMA,PVC,PS,ABS,AS）的变形大。

另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。

第二种说法：一模具方面：（1）浇口位置不当或数量不足。

（2）顶出位置不当或制品受力不均匀。

二工艺方面：（1）模具、机筒温度太高。

（2）注射压力太高或注射速度太快。

（3）保压时间太长或冷却时间太短。

三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。

四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。

（2）制品结构造型不当。

第三种说法：肉厚不均、冷却不均。

塑胶的冷却速度不一样，冷却快的地方收缩小，冷却慢的地方收缩大，从而发生变形。

☐料温高，收缩大，从而变形大。

☐分子排向差异；侧壁的内弯曲。

☐制品脱模时的内部应力所致的变形，是制品未充分冷却固化前从模具顶出所致。

☐一般为防止制品变形，可在顶出后，用夹具对制品定型，矫正变形或防止进一步的变形，但制品在使用中若再次碰到高温时又会复原，对此点需特别加以注意。

第四种说法：如果制件的收缩均匀，那么成型件不会发生变形或翘曲，只是单纯地变小了。

翘曲变形原因统计第一种说法：注塑件的翘曲、变形是很棘手的问题，主要应从模具的设计方面着手解决，而成型条件的调整效果则是很有限的，翘曲变形的原因及解决方法可以参照以下各项；1）由成型条件引起残余应力造成变形时，可通过降低注射压力，提高模具温度并使模具温度均匀及提高树脂温度或采用退火方法予以消除应力。

2）脱模不良引起应力时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。

3）由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。

例如，尽可能地在贴近变形的地方设置冷却回路。

4）对于成型收缩引起的变形，就必须修正模具的设计了，其中，最重要的是应注意使制品的壁厚一致。

有时，再不得已的情况下，只好测量制品的变形，按相反的方向修正模具，加以校正。

一般结晶性树脂（POM/PA/PP/PET等）比非结晶性树脂（如PMMA,PVC,PS,ABS,AS）的变形大。

另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。

第二种说法：一模具方面：（1）浇口位置不当或数量不足。

（2）顶出位置不当或制品受力不均匀。

二工艺方面：（1）模具、机筒温度太高。

（2）注射压力太高或注射速度太快。

（3）保压时间太长或冷却时间太短。

三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。

四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。

（2）制品结构造型不当。

第三种说法：肉厚不均、冷却不均。

塑胶的冷却速度不一样，冷却快的地方收缩小，冷却慢的地方收缩大，从而发生变形。

☐料温高，收缩大，从而变形大。

☐分子排向差异；侧壁的内弯曲。

☐制品脱模时的内部应力所致的变形，是制品未充分冷却固化前从模具顶出所致。

☐一般为防止制品变形，可在顶出后，用夹具对制品定型，矫正变形或防止进一步的变形，但制品在使用中若再次碰到高温时又会复原，对此点需特别加以注意。

第四种说法：如果制件的收缩均匀，那么成型件不会发生变形或翘曲，只是单纯地变小了。

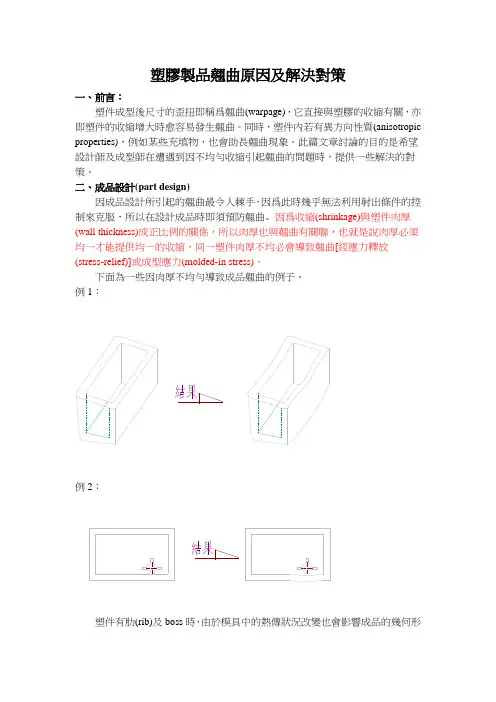

塑膠製品翹曲原因及解決對策一、前言：塑件成型後尺寸的歪扭即稱爲翹曲(warpage)，它直接與塑膠的收縮有關，亦即塑件的收縮增大時愈容易發生翹曲。

同時，塑件內若有異方向性質(anisotropic properties)，例如某些充填物，也會助長翹曲現象。

此篇文章討論的目的是希望設計師及成型師在遭遇到因不均勻收縮引起翹曲的問題時，提供一些解決的對策。

二、成品設計(part design)因成品設計所引起的翹曲最令人棘手，因爲此時幾乎無法利用射出條件的控制來克服，所以在設計成品時即須預防翹曲。

因爲收縮(shrinkage)與塑件肉厚(wall thickness)成正比例的關係，所以肉厚也與翹曲有關聯，也就是說肉厚必須均一才能提供均一的收縮，同一塑件肉厚不均必會導致翹曲[經應力釋放(stress-relief)]或成型應力(molded-in stress)。

下面為一些因肉厚不均勻導致成品翹曲的例子。

例1：例2：塑件有肋(rib)及boss時，由於模具中的熱傳狀況改變也會影響成品的幾何形狀。

三、模具設計(mold design)在模具設計中，對於結晶性塑件，其與翹曲最有關聯性的乃是澆口(gate)位置。

其因素有幾種，包括塑膠本身的高收縮和異方向性等，後者乃是說塑膠流向方向(flow direction)與其垂直方向兩者之收縮程度不一樣。

對於普通無充填料的結晶性塑膠，流動方向有較大的收縮，而垂直方向只有前者的70%-98%(依澆口尺寸及肉厚而定)，肉厚愈薄差距愈小。

另外，有加入玻璃纖維(glass fiber)的強化塑膠與前述剛好相反，流動方向的收縮較其垂直方向小，這是由於纖維在流動方向的排列方位(orientation)所致，至於說兩者收縮相差多少，相當難以指出(依肉厚、澆口尺寸、纖維長度等)，一般平均差距50%左右(流動方向較小)，最好向塑膠供應商詢問以決定適當的收縮率。

從上面所討論的異方向性及因澆口位置而引起的排列方位問題來看，即使完美的成品也會受這些因素影響而發生翹曲，例4&例5為普通的塑件，若是強化塑件剛好相反。

注塑件翘曲的原因
注塑件翘曲的原因有多种，包括以下几点：
1.冷却不均匀：模具的冷却系统不合理或冷却不充分，导致塑件冷却不均匀，容易产生翘曲。

例如，模芯的温度高于模壁，塑件在脱模后就会向模芯的牵引的方向弯曲。

2.浇口设计不合理：对于不同形状和大小的塑件，浇口的位置和类型对塑件的成型质量有很大影响。

如环形塑件采用侧浇口或针浇口，熔体流动不均匀，易产生翘曲。

3.脱模斜度不够：若模具的脱模斜度不够，顶出塑件时要用很大的力，这种力会导致内应力过大且不均匀而产生翘曲。

4.顶针分布不均匀：由于顶针分布不均匀，顶出时使塑件各处受力不均匀而产生翘曲。

5.模具强度不够：若模具的强度不够，在成型时受到塑料的高压作用而发生变形，导致成型出的塑件翘曲。

6.注射压力过高：注射压力过高会使沿熔体流动方向上的分子取向与垂直流动方向上的分子取向相差较大，这种差异使塑件的内应力分布不均，而产生翘曲。

7.熔体温度过高：熔体温度过高，在成型固化时的温度降较大，塑件在急冷过程中会残留大量内应力而导致出现翘曲。

8.保压压力过高：若保压压力过高，塑件成型时的内力会过高，脱模时，内应力的不均衡释放将使塑件产生翘曲变形。

以上原因仅供参考，具体的情况可能需要根据实际的注塑过程进行分析和调整。

塑料制品的翘曲变形的原因分析和解决方法塑料制品的翘曲变形的原因分析和解决方法一、前言翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。

出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。

结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。

二、模具的结构对注塑制品翘曲变形的影响。

在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。

1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。

流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。

一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。

当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。

另外，多浇口的使用还能使塑料的流动比（L/t ）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。

同时，整个塑件能在较小的注塑压力下充满。

而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。

2. 冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。

如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。

因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）。

除了考虑塑件内外表的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。

注塑翘曲变形调机法
1.调节模具温度：模具温度过高或过低会引起翘曲变形，因此需要根据材料的熔点和熔融温度进行模具温度的合理调节。

2.调节注塑压力：注塑压力过大或过小也会造成翘曲变形，需要根据料胆的大小和材料的流动性进行适当的调节。

3.调节注塑速度：注塑速度过快或过慢都会对成型品的质量产生影响，需要根据材料的流动性和注塑过程中的温度和压力进行适当的调节。

4.增加模具冷却时间：通过增加模具冷却时间来改善翘曲变形问题，这样可以使成型品更加均匀、稳定。

5.改变料胆厚度：可以通过改变料胆的厚度来减少翘曲变形问题，适当增加料胆的厚度可以有效地提高成型品的稳定性。

6.改变模具结构：改变模具结构，增加支撑结构，防止成型品出现翘曲变形。

塑胶件翘曲变形：预防和解决的结构逻辑思路一、引言在塑胶件的生产过程中，翘曲变形是一个常见的问题。

这种变形可能影响产品的外观，降低其性能，甚至导致其不合格。

本文将针对塑胶件翘曲变形的预防和解决，从结构设计优化、材料选择与优化、模具设计改善、加工工艺改善、后续处理工艺改善、结构逻辑理论分析以及模拟分析应用等方面进行深入探讨。

二、结构设计优化结构设计是预防和解决塑胶件翘曲变形的关键因素。

优化设计应着重于提高塑胶件的刚度和稳定性。

在设计中，可以考虑以下几点：1. 增加加强筋：通过合理设计加强筋，可以提高塑胶件的刚度和稳定性，防止翘曲变形。

2. 避免锐角：锐角处容易产生应力集中，容易导致塑胶件变形。

因此，在设计时，应尽可能避免使用锐角。

3. 增加支撑：对于大尺寸或薄壁塑胶件，可以通过增加支撑结构来提高其刚度，防止翘曲变形。

三、材料选择与优化选择合适的材料对于防止和解决塑胶件翘曲变形也非常重要。

在选择材料时，需要考虑其机械性能、热性能以及加工性能。

例如，高强度、高刚度的材料可以更好地抵抗翘曲变形。

同时，通过优化材料配方，也可以改善材料的加工性能，减少翘曲变形的发生。

四、模具设计改善模具设计对塑胶件的翘曲变形也有重要影响。

在模具设计时，可以考虑以下几点：1. 平衡浇口：通过合理设计浇口位置，实现浇口平衡，可以减少因浇口不均而产生的翘曲变形。

2. 模具温度控制：合理控制模具温度，可以改善塑胶件的成型质量，减少翘曲变形的发生。

3. 排气设计：合理设计排气口，可以避免因排气不良而产生的气鼓和翘曲变形。

五、加工工艺改善加工工艺对塑胶件的翘曲变形也有重要影响。

通过改善加工工艺，可以减少翘曲变形的发生。

例如，适当调整注射速度和压力，可以改善塑胶件的成型质量。

此外，合理安排加工顺序和冷却时间，也可以有效控制翘曲变形。

六、后续处理工艺改善后续处理工艺也是防止和解决塑胶件翘曲变形的重要环节。

例如，通过热处理可以有效消除应力集中，防止翘曲变形。

注塑翘曲问题解决办法射出成形机1．料管温度太低料管温度太低时，融胶温度低，勉强以高速成形时，残余剪切应力大，又没有足够的时间将残余应力释放，容易翘曲。

提高料温，翘曲减少。

料温的设定可以参考材料厂商的建议。

料管分后、中、前、喷嘴四区，从后往前的料温设定应逐步提高，每往前一区，增高6C。

若有必要，有时，将喷嘴区或前区的料温设定的和中区的一样。

CAE（如C-MOLD）模拟可以验证不同料温的适切性。

2．喷嘴温度太低塑料在料管内吸收加热带释放的热量以及螺杆转动引起塑料分子相对运动产生的磨擦热，温度逐渐升高。

料管中的最后一个加热区为喷嘴，融胶到此应该达到理想的料温，但须适度加热，以保持最挂状态。

如果喷嘴温度设定得不够高，因喷嘴和模具接触带走的热太多，料温就会降下来，勉强以高速成形时，残余剪切应力大，又没有足够的时间将残余应力释放，容易翘曲。

一般将喷嘴区温度设定得比前区温度高6C。

CAE（如C-MOLD）模拟可以验证不同喷嘴温度的适切性。

3．融胶温度太低或/和射出压力太高融胶温度和射出压力是塑胶成形过程中对翘曲影响较大的两个参数。

融胶温度太低或/和射压太高会产生高的残余应力，容易翘曲。

若要减少翘曲，融胶温度要在可用范围内调到最高，射出压力要在可行范围内调到最低。

CAE（如C-MOLD）模拟，可以帮助找出融胶温度和射出压力的最佳组合。

4．保压压力或保压时间不当保压压力太高，不仅因补充料流动而冷凝入塑胶的残余剪切应力高，而且塑胶的压应力也高，容易翘曲。

保压压力太低，浇口附近发生回流，不仅产生因流动而冷凝入塑胶的残余剪切应力，而且由于制品中央体积收缩率大（低压故），外围体积收缩率小，因内外体积收缩率差异大而产生的残余张、压应力大，容易翘曲。

螺杆推到底后，螺杆至少停留2秒，以保持缓充。

保压时间太短，螺杆松退时浇口附近发生回流，残余应力大，容易翘曲。

保压压力要适中，保压时间要延长到浇口凝固为止。

CAE（如C-MOLD）的输出中包含了凝固层比剪切应力，体积收缩率。

塑料件翘曲变形分析塑料件的翘曲变形是塑料件常见的成型质量缺陷。

塑料件的翘曲变形主要是因为塑料件受到了较大的应力作用，主要分为外部应力和内部应力，当大分子间的作用力和相互缠结力承受不住这种应力作用时，塑料件就会发生翘曲变形。

1、外部应力导致的翘曲变形此类翘曲变形主要为制件顶出变形，产生的原因为模具顶出机构设计不合理或成型工艺条件不合理。

1.1、模具顶出机构设计不合理顶出机构设计不合理，顶出设计不平衡，或顶杆截面积过小，都有可能使塑料件局部受力过大，承受不住应力作用发生塑性形变而导致翘曲变形。

防止顶出变形需改善脱模条件：如平衡顶出力；仔细磨光新型侧面；增大脱模角度；顶杆布置在脱模阻力较大的地方，如加强筋，Boss柱等处。

1.2、成型工艺参数设置不合理冷却时间不足，凝固层厚度不够，塑料件强度不足，脱模时容易导致产品翘曲变形。

可以延长冷却时间，增加凝固层厚度来解决。

2、内部应力导致的翘曲变形2.1、塑料内应力产生的机理塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而产生的一种内在应力。

内应力的本质为大分子链在熔融加工过程中形成的不平衡构象，这种不平衡构象在冷却固化时不能立刻恢复到与环境条件相适应的平衡构象，这种不平衡构象实质为一种可逆的高弹形变，而冻结的高弹形变以位能情势储存在塑料制品中，在合适的条件下，这种被迫的不稳定的构象将向自在的稳定的构象转化，位能改变为动能而开释。

当大分子间的作用力和相互缠结力承受不住这种动能时，内应力平衡即受到破坏，塑料制品就会产生翘曲变形，严重时会发生应力开裂。

2.2、塑料内应力的种类2.2.1 取向内应力取向内应力是塑料熔体在充模流动和保压补料过程中，大分子链沿流动方向定向排列，构象被冻结而产生的一种内应力。

取向应力受塑胶流动速率和粘度的影响。

如图一所示，A 层是固化层，B层是流动高剪切层，C层是熔胶流动层。

A层为充填时紧贴两侧模壁，瞬间冷却固化层。
