华为交换机配置详解

端口限速基本配置1端口绑定基本配置ACL基本配置密码恢复三层交换配置端口镜像配置DHCP配置配置文件管理远程管理配置STP配置私有VLAN配置端口trunk、hybrid应用配置交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE 端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。

为了更好地使用华为交换机，我们需要了解一些基本的配置命令。

本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。

1. 登录华为交换机。

首先，我们需要登录华为交换机进行配置。

一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。

以SSH方式登录为例，我们可以使用以下命令：```shell。

ssh -l username 192.168.1.1。

```。

其中，username为登录用户名，192.168.1.1为交换机的IP地址。

登录成功后，我们需要输入密码进行验证。

2. 查看交换机当前配置。

在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。

display current-configuration。

```。

这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。

3. 配置交换机接口。

接下来，我们可以对交换机的接口进行配置。

比如，我们可以通过以下命令配置一个VLAN接口：```shell。

interface Vlanif1。

ip address 192.168.1.1 255.255.255.0。

```。

这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。

4. 配置交换机VLAN。

除了配置接口，我们还可以对交换机的VLAN进行配置。

比如，我们可以使用以下命令创建一个VLAN：```shell。

vlan 10。

```。

这条命令将创建一个VLAN ID为10的VLAN。

5. 配置交换机路由。

在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。

```。

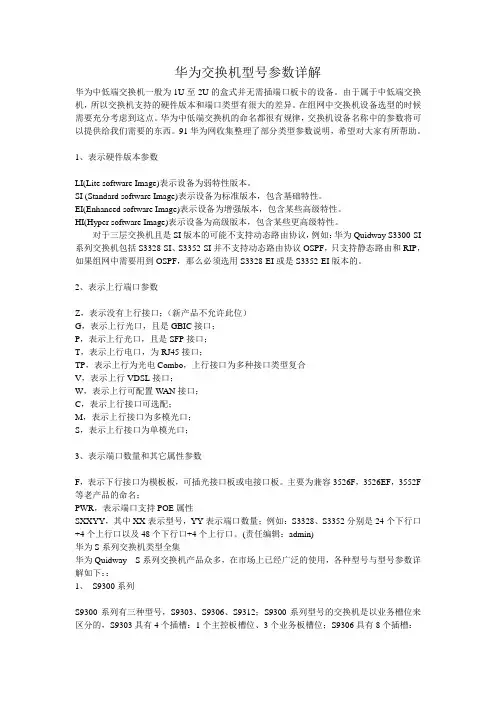

华为交换机型号参数详解华为中低端交换机一般为1U至2U的盒式并无需插端口板卡的设备。

由于属于中低端交换机，所以交换机支持的硬件版本和端口类型有很大的差异。

在组网中交换机设备选型的时候需要充分考虑到这点。

华为中低端交换机的命名都很有规律，交换机设备名称中的参数将可以提供给我们需要的东西。

91华为网收集整理了部分类型参数说明，希望对大家有所帮助。

1、表示硬件版本参数LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性。

对于三层交换机且是SI版本的可能不支持动态路由协议，例如：华为Quidway S3300-SI 系列交换机包括S3328-SI、S3352-SI并不支持动态路由协议OSPF，只支持静态路由和RIP，如果组网中需要用到OSPF，那么必须选用S3328-EI或是S3352-EI版本的。

2、表示上行端口参数Z，表示没有上行接口；（新产品不允许此位）G，表示上行光口，且是GBIC接口；P，表示上行光口，且是SFP接口；T，表示上行电口，为RJ45接口；TP，表示上行为光电Combo，上行接口为多种接口类型复合V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；3、表示端口数量和其它属性参数F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F 等老产品的命名；PWR，表示端口支持POE属性SXXYY，其中XX表示型号，YY表示端口数量；例如：S3328、S3352分别是24个下行口+4个上行口以及48个下行口+4个上行口。

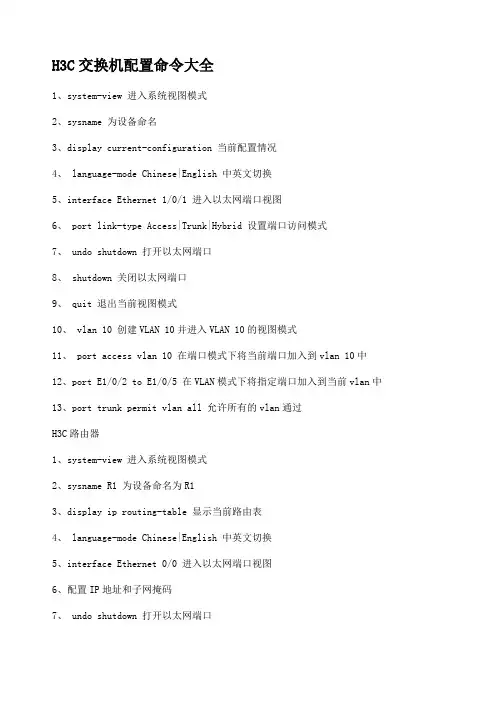

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、配置静态路由11、配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

华为交换机配置方法华为交换机是一种高性能网络交换设备，广泛应用于企业、政府机构、教育机构等各种网络环境中。

下面是华为交换机配置的详细方法：登录华为交换机使用终端软件，如SecureCRT或PuTTY，连接到华为交换机的管理口，并输入用户名和密码进行登录。

一般情况下，用户名为admin，密码为admin。

进入系统视图华为交换机采用层级结构的管理视图，系统视图是最高层级的视图。

在登录成功后，可以通过输入system-view命令进入系统视图。

配置基本网络参数在系统视图下，可以配置华为交换机的基本网络参数，包括IP地址、子网掩码、网关和DNS服务器等。

具体命令如下：配置IP地址：interface vlanif 1，ip address 192.168.1.1 24配置网关：ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 配置DNS服务器：ip dns server-address 8.8.8.8其中，vlanif 1是虚拟接口编号，192.168.1.1是华为交换机的IP地址，24是子网掩码的长度，0.0.0.0 0.0.0.0表示默认路由，192.168.1.254是网关的IP地址，8.8.8.8是DNS服务器的IP地址。

配置VLANVLAN是一种虚拟局域网技术，可以将不同的物理端口划分到不同的逻辑网络中。

华为交换机支持IEEE 802.1Q标准的VLAN。

具体命令如下：创建VLAN：vlan batch 10 20配置VLAN接口：interface vlanif 10，ip address 192.168.10.1 24配置端口所属VLAN：interface gigabitethernet 1/0/1，port link-type access，port default vlan 10其中，vlan batch 10 20是批量创建VLAN 10和VLAN 20，interface vlanif 10是VLAN 10的虚拟接口，192.168.10.1是VLAN 10的IP地址，gigabitethernet 1/0/1是物理端口的接口编号。

华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。

配置这种交换机需要一定的技术知识和经验。

下面是一个简单的华为三层交换机配置教程，帮助您快速入门。

第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。

确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。

第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。

在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。

第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。

首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。

然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。

第四步：配置VLAN配置VLAN是三层交换机的重要功能。

通过VLAN，可以将网络划分为几个独立的虚拟局域网。

首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。

然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。

第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。

首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。

然后，启用路由功能，使用命令“ip routing”来开启路由功能。

第六步：配置接口配置接口是三层交换机的另一个重要功能。

通过配置接口，可以对接口进行管理和控制。

使用命令“interface [接口名称]”进入指定接口的配置模式。

然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

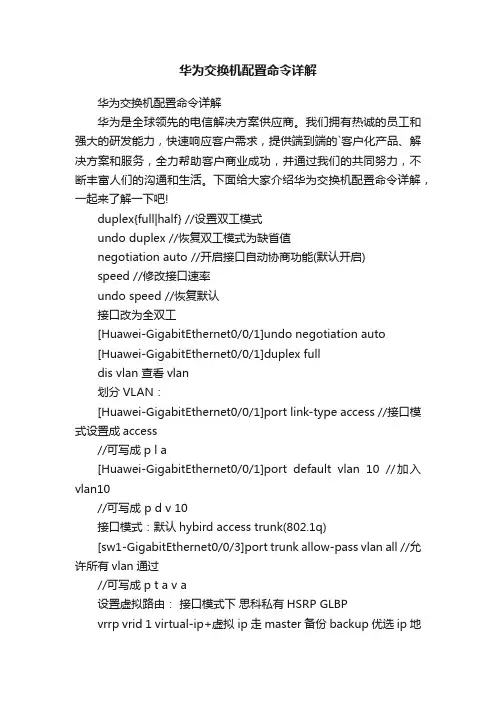

华为交换机配置命令详解华为交换机配置命令详解华为是全球领先的电信解决方案供应商。

我们拥有热诚的员工和强大的研发能力，快速响应客户需求，提供端到端的`客户化产品、解决方案和服务，全力帮助客户商业成功，并通过我们的共同努力，不断丰富人们的沟通和生活。

下面给大家介绍华为交换机配置命令详解，一起来了解一下吧!duplex{full|half} //设置双工模式undo duplex //恢复双工模式为缺省值negotiation auto //开启接口自动协商功能(默认开启)speed //修改接口速率undo speed //恢复默认接口改为全双工[Huawei-GigabitEthernet0/0/1]undo negotiation auto[Huawei-GigabitEthernet0/0/1]duplex fulldis vlan 查看vlan划分VLAN：[Huawei-GigabitEthernet0/0/1]port link-type access //接口模式设置成access//可写成p l a[Huawei-GigabitEthernet0/0/1]port default vlan 10 //加入vlan10//可写成 p d v 10接口模式：默认hybird access trunk(802.1q)[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan all //允许所有vlan通过//可写成p t a v a设置虚拟路由：接口模式下思科私有HSRP GLBPvrrp vrid 1 virtual-ip+虚拟ip 走master 备份backup 优选ip地址大的为mastervrrp vrid 1 priority 105 //调整优先级为105vrrp vrid 1 track int 接口//上行链路跟踪(如果不配，上行不通master会传给备份)//接口断开会把优先级-10创建两个vrid 互为备份STP：BPDU桥接数据单元交换机之间发送 RP根端口 DP指定端口BID：优先级(32768)+扩展ID+MAC地址优先级修改必须为4096的倍数1.非根交换机只有一个根端口2.到根交换机花费最小的口是根端口3.花费相同，发送者的BID小的是根端口4.比较发送者的PID(端口优先级默认128+端口号)5.比较接收者的PID同一条链路只有一个DP 1.RP对端的是DP 2.无RP链路比到根的花费小的不是RP也不是DP将被阻塞 AP端口状态：Down-blocking(AP只能接收BPDU)20s-listening(接收和发送BPDU)15s-learning(学习MAC)15s-forwarding(正常) 从连接到传输经过30-50sdis stp查看STP生成树stp mode修改生成树算法stp priority 4096的倍数设置优先级生成树算法：802.1D-STP(慢，有三种端口角色30-50s)，802.1W-RSTP(快，有四种端口角色毫秒)生成树模式：PVST+(思科私有)，CST-单生成树-所以vlan一棵树，MSTP(802.1S)多生成树华为：RSTP，MSTP当网络发生变化时，向上游发送TCNTCN：4字节TCA：回复TCNTC：TCA的确认端口聚合两个模式：1.手动模式：方法1interface Eth-Trunk 1 //进入聚合端口trunkport g0/0/1 //添加端口dis current-configuration方法2interface Eth-Trunk 1qint g0/0/1eth-trunk 1disp eth-trunk 1CP(链路聚合控制协议)模式interface Eth-Trunk 1mode lacp 更改模式trunkport g0/0/1max active-linknumber 2 设置最大连接端口数lacp preempt enable 开启抢占机制优先级低是主设备延时30s lacp priority 设置设备/接口优先级lacp preempt delay 10 设置抢占延时。

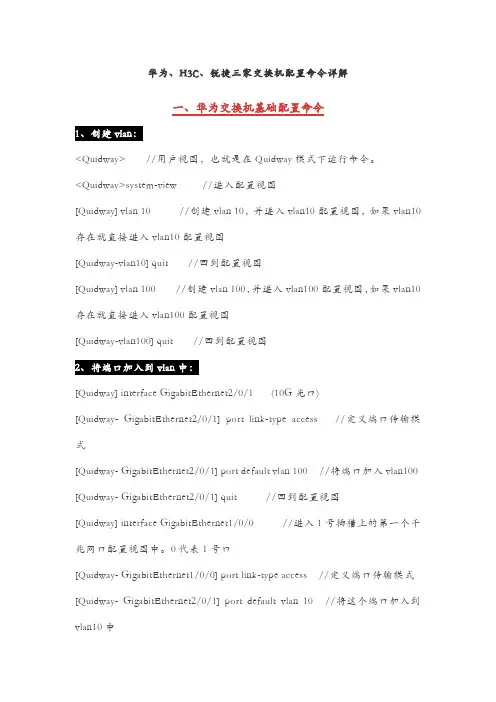

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

华为交换机配置命令详解第2章登录以太网交换机2.1 命令行接口S2000B系列以太网交换机向用户提供一系列的配置命令以及命令行接口，以方便用户配置和管理。

命令行接口有如下特性：l 通过Console口进行本地配置。

l 通过HGMP进行远程配置。

l 配置命令分级保护，确保未授权用户无法侵入交换机。

l 用户可以随时键入“?”以获得在线帮助。

l 提供种类丰富、内容详尽的调试信息，帮助诊断网络故障。

l 提供类似Doskey的功能，可以执行某条历史命令。

l 命令行解释器对关键字采取不完全匹配的搜索方法，用户只需键入无冲突关键字即可解释，如display命令，键入disp即可。

2.1.1 命令行视图S2000B系列以太网交换机的命令行视图是针对不同的配置要求实现的，它们之间有联系又有区别，比如，与S2000B系列建立连接即进入用户视图，它只完成查看运行状态和统计信息的简单功能，再键入system-view进入系统视图，在系统视图下，可以键入不同的命令进入相应的视图。

命令行提供如下视图：l 用户视图l 系统视图l 用户界面视图l VLAN视图l 以太网端口视图视图关系简图如图2-1所示：图2-1 视图关系简图各命令视图的功能特性、进入各视图的命令等细则如表2-1所示。

表2-1 命令视图功能特性列表视图功能提示符进入命令退出命令用户视图查看交换机的简单运行状态和统计信息查看交换机的全部运行状态和统计信息，进行文件管理和系统管理与交换机建立连接即进入quit断开与交换机连接系统视图配置系统参数[Quidway]在用户视图下键入system-viewquit返回用户视图return返回用户视图以太网端口视图配置以太网端口参数[Quidway-Ethernet0/1]固定以太网端口视图：在系统视图下键入interface ethernet0/1quit返回系统视图return返回用户视图[Quidway-Ethernet1/1]扩展百兆以太网端口视图：在系统视图下键入interface ethernet 1/1VLAN视图配置VLAN参数[Quidway-vlan1]在系统视图下键入vlan 1quit返回系统视图return返回用户视图用户界面视图配置用户界面参数[Quidway-ui-aux0]在系统视图下键入user-interface auxquit返回系统视图return返回用户视图2.1.2 设置用户分级保护密码为了防止未授权用户的非法侵入，S2000B系列以太网交换机将用户分为两个级别：参观级别和监控级别。

1、进入系统配置页面<Huawei>system-view #进入配置页面2、华为交换机清空所有配置<Huawei>reset saved-configuration #重置保存的配置The configuration will be erased to reconfigure. Continue? [Y/N]:Y #配置将被擦除以重新配置。

持续[是/否]：是<Huawei>reboot #重启Info: The system is now comparing the configuration, please wait.Warning: All the configuration will be saved to the configuration file for the next startup:, Continue?[Y/N]:n #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：N#询问是否Info: If want to reboot with saving diagnostic information, input 'N' and then execute 'reboot save diagnostic-information'.System will reboot! Continue?[Y/N]:y #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：Y#询问是否注意：重启需要先选择N再选择Y3、更改交换机名字[Huawei]sysname R1 #R1就是系统名称[Huawei]save #保存配置4、设置交换机consle登录密码[Huawei]user-interface console 0 #设置华为console 0口的登录密码[Huawei-ui-console0]authentication-mode password #设置consle认证方式为密码认证[Huawei-ui-console0]set authentication password simple huawei1#设置登录密码为明文登录密码，后面huawei1为密码，用dis au查看配置的时候可以看到具体的密码[Huawei-ui-console0]set authentication password cipher huawei1#设置登录密码为密文登录密码，后面huawei1为密码，用dis au查看配置的时候看不到密码配置，显示为加密5、设置交换机telnet远程登录账号和密码<Huawei>system-view #进入系统[Huawei]telnet server enable #打开telnet服务[Huawei]user-interface vty 0 4 #进入vty 0 4 虚拟接口，因为telnet登陆无物理接口[Huawei-ui-vty0-4]authentication-mode aaa #设置虚接口即telnet认证模式为aaa [Huawei-aaa]quit #返回上一级菜单[Huawei]aaa #telnet 远程登陆设置一般通过aaa认证，首先我们进入aaa认证[Huawei-aaa]local-user admin password cipher huawei1#新增用户账号为admin，密码为华为1 [Huawei-aaa]local-user admin service-type telnet #设置admin为telnet登陆用户[Huawei-aaa]local-user admin privilege level 3 #设置admin的账号权限等级，0为最低级（访问级），只能ping等等，1为监控级，可以查看dis，2为系统级，可以进行配置，3为管理级，可以下载配置等等<Huawei>dis local-user #查看用户有哪些6、设置接口IP地址（需要确定是否是三层交换还是二层交换，需要做对应转换，进入接口查看，如果有port switch则是二层，如果是Route Port则是三层，三层可以配置IP地址，二层不能）[Huawei]interface e0/0/0 #进入接口[Huawei-Ethernet0/0/0]portswitch #三层接口转二层接口[Huawei-Ethernet0/0/0]undo portswitch #二层转三层接口7、设置VLAN和VLAN IP地址，配置好了IP地址之后可以把电脑接到这个接口，配置新IP看能否ping 通，如果中间有两台交换机，需要配置trunk，并且允许对应vlan通过[Huawei]vlan 100 #创建vlan 100[Huawei-vlan100]port Ethernet 0/0/0 #把E0/0/0口加入到vlan 100里面[Huawei-vlan100]port Ethernet 0/0/0 to e0/0/13 #把E0/0/0到13号口加入到vlan 100里面，如果出现报错Error: Trunk or Hybrid port(s) can not be added or deleted in this man，需要把端口转换成access模式，命令如下：[Huawei]interface e0/0/0[Huawei-Ethernet0/0/0]port link-type access #端口转为ACCESS模式[Huawei-vlan100]quit #退出[Huawei]interface Vlanif 100 #进入vlanif100[Huawei-Vlanif100]ip address 192.168.2.1 255.255.255.0 #配置vlanif 100的IP地址[Huawei]interface g0/0/0 #进入两台交换机的连接口，配置trunk [Huawei-Ethernet0/0/0]port link-type trunk #配置trunk，两边接口都需要配置[Huawei-Ethernet0/0/0port trunk allow-pass vlan 100 200#vlan100和vlan200是需要通过的vlan。

华为5680T交换机配置过程华为5680T交换机是一种高性能的数据中心交换机，下面将介绍其具体的配置过程：步骤一：登录交换机使用终端串口或Telnet/SSH远程登录交换机，并输入用户名和密码进行认证。

步骤二：基础配置1.配置主机名和域名sysname [主机名]ip domain-name [域名]2.配置管理口IP地址interface vlanif [VLAN ID]ip address [IP地址] [掩码位数]3.配置管理员用户local-user [用户名] password irreversible-cipher [密码] authorization-attribute level 3步骤三：配置交换功能1.创建和配置VLANvlan [VLAN ID]description [描述]2.配置端口interface [端口名称]port link-type accessport default vlan [VLAN ID]stp edged-port enable3.配置链路聚合interface eth-trunk [聚合组号]link-aggregation mode dynamic description [描述]步骤四：配置安全策略1.配置防病毒和反垃圾邮件security-policysecurity-policy profile [扫描策略名] virus kill the-connectionoption ftp check-contentoption ftp block-size2.配置访问控制acl number [ACL编号]rule [规则编号] permit tcp source [源地址] source-port [源端口] destination [目的地址] destination-port [目的端口]步骤五：保存并应用配置savequit以上即为华为5680T交换机的初步配置过程，可以根据需要进行进一步的配置和优化，同时要注意安全措施和备份工作，确保网络的可靠性和稳定性。

华为交换机配置教程华为交换机配置教程华为交换机是目前市场上最常用的网络设备之一，它可以提供可靠的网络通信服务。

本教程将向您介绍如何配置华为交换机。

1. 首先，连接华为交换机到电源，并将其连接到本地网络。

确保所有的连接都是正确的，并确保交换机的电源正常工作。

2. 连接到交换机的计算机上，打开一个浏览器，并输入交换机的IP地址。

这个地址通常是192.168.1.1，但也可能因您的网络设置而有所不同。

输入正确的地址后，按下回车键，您会看到华为交换机的登录页面。

3. 在登录页面上，输入正确的用户名和密码。

默认的用户名是admin，密码是admin。

如果您修改了用户名和密码，请使用修改后的凭据登录。

4. 成功登陆后，您将进入华为交换机的控制面板。

在这里，您可以进行各种配置和管理操作。

例如，您可以创建和删除VLAN（虚拟局域网），设置端口安全性，配置子接口等等。

5. 如果您想配置VLAN，在控制面板上找到“VLAN”选项，并点击进入。

在VLAN页面上，您可以创建新的VLAN，并将端口分配给它。

您可以根据需要创建多个VLAN，并将它们与不同的端口进行关联。

6. 如果您想设置端口安全性，找到“安全性”选项，并点击进入。

在这里，您可以配置交换机的端口安全策略，设置允许和禁止连接的MAC地址，以及设置一些其他相关的参数。

7. 如果您想配置子接口，在控制面板上找到“接口”选项，并点击进入。

在接口页面上，您可以配置交换机的子接口参数，如VLAN ID，IP地址等等。

这对于划分不同的网络和实现更高的网络可用性非常有用。

8. 配置完成后，记得保存并应用您的改动。

在控制面板上找到“保存”选项，并点击保存您的配置。

这样，您的配置将被应用到交换机上。

华为交换机的配置教程到此结束。

通过按照以上步骤进行配置，您将能够对华为交换机进行各种操作和管理。

同时，我们也建议您参考华为交换机的用户手册和官方文档，以获取更详细的信息和指导。

希望这个教程能对您有所帮助，并对您在配置华为交换机时更加自信和熟练。

交换机配置指导（华为）一、 型号（LS-S3928P-PWR-EI）1、性能指标项目S3900-SI S3900-EI线速二/三层交换所有端口支持线速转发交换容量为19.2Gbit/s包转发率9.6Mpps（S3928)/13.2Mpps（S3952）交换模式存储转发模式VLAN 支持4K个符合IEEE 802.1Q标准的VLAN 支持基于端口的VLANVoice VLAN 支持识别进入端口的流的MAC地址，如果是IP电话流，就会将该端口加入相应的Voice VLAN广播风暴抑制支持基于端口速率百分比的广播风暴抑制，同时支持基于pps的广播风暴抑制端口环回检测支持端口收、发数据线被短路的检测与告警静态路由、RIPv1/2IP路由N/A OSPF、ECMP支持组播VLAN；支持基于端口复制；支持IGMP snooping、Filter、Fast leave；组播N/A IGMP V1/V2、PIM-SM、PIM-DM 生成树协议支持STP/RSTP/MSTP。

64VLAN虚接口每个虚接口支持4个Secondary IPUDP helper 支持支持通过LACP进行动态端口汇聚支持通过LACP进行动态端口汇聚，支持跨设备汇聚支持进行通过命令行手动进行端口汇聚支持FE（Fast Ethernet）端口汇聚支持GE（Gigabit Ethernet）端口汇聚支持每个汇聚组最大端口数8FE或者4GE端口汇聚S3928p最多支持14组端口汇聚组，S3952P最多支持26组汇聚组最多支持32组端口汇聚Jumbo frame N/A 支持镜像支持多对一的端口镜像，即多个源端口，一个镜像端口支持流镜像地址自学习IEEE 802.1D标准最多支持16K个MAC地址MAC地址表支持静态MAC地址1K流控支持IEEE 802.3x流控（全双工） 支持背压式流控（半双工）IRF简单堆叠 支持，最多8台IRF N/A 支持IRF 8台加载与升级支持XModem协议实现加载升级支持FTP、TFTP加载升级管理支持命令行接口（CLI）配置支持Telnet远程配置支持通过Console口配置支持SNMP支持RMON1，2，3，9组MIB支持华为iManager N2000 DMS网管系统支持WEB网管支持系统日志支持分级告警维护支持调试信息输出支持PING、TracertQoS/ACL 支持对端口接收报文的速率和发送报文的速率进行限制支持报文重定向支持CAR（Committed Access Rate）功能，流量限速的粒度为：64Kbit/s 支持8个端口输出队列支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP （Strict Priority）、WRR（Weighted Round Robin）、WFQ、SP+WFQ、SP+WRR五种模式支持报文的802.1p和DSCP优先级重新标记支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC（Medium Access Control）地址、源IP地址、目的IP地址、端口、协议、VLAN（Virtual Local Area Network）、VLAN范围、MAC地址范围和非法帧过滤支持基于时间段（Time Range）的ACL和QoS控制支持Qos Profile管理方式，允许用户定制Qos服务方案Web cache重定向支持用户分级管理和口令保护支持IEEE 802.1X 认证支持AAA&Radius 认证支持MAC 地址学习数目限制支持MAC 地址与端口绑定 支持DUD(Disconnect Unauthorised Device)认证，通过MAC 地址学习数目限制和MAC 地址与端口绑定实现支持SSH支持防止DoS 攻击功能支持端口隔离支持MAC 地址黑洞安全特性 N/A 支持集中式MAC 地址认证WRED支持 DHCP CLIENT支持 DHCP RELAY支持 BOOTP支持 NTP支持 口令恢复支持 基于端口的Trap 支持缺省配置文件 支持2、配置1）查看交换机配置<quidway>display current-configuration#sysname GDGZ-MA-WLAN-SW02-ZSY10-3F-ZD#radius scheme system#domain system#vlan 1#vlan 4#vlan 153#vlan 1904#interface Vlan-interface4ip address 172.17.2.166 255.255.255.0#interface Aux1/0/0#interface Ethernet1/0/1poe enableport access vlan 153#interface Ethernet1/0/2 poe enableport access vlan 153#interface Ethernet1/0/3poe enableport access vlan 153#interface Ethernet1/0/4poe enableport access vlan 153#interface Ethernet1/0/5poe enableport access vlan 153#interface Ethernet1/0/6poe enableport access vlan 153#interface Ethernet1/0/7poe enableport access vlan 153#interface Ethernet1/0/8 poe enableport access vlan 153#interface Ethernet1/0/9poe enableport access vlan 153#interface Ethernet1/0/10poe enableport access vlan 153#interface Ethernet1/0/11poe enableport access vlan 153#interface Ethernet1/0/12poe enableport access vlan 153#interface Ethernet1/0/13poe enableport access vlan 153#interface Ethernet1/0/14 poe enableport access vlan 153#interface Ethernet1/0/15poe enableport access vlan 153#interface Ethernet1/0/16poe enable#interface Ethernet1/0/17poe enable#interface Ethernet1/0/18poe enable#interface Ethernet1/0/19poe enable#interface Ethernet1/0/20poe enable#interface Ethernet1/0/21poe enableport access vlan 1904#interface Ethernet1/0/22poe enableport access vlan 4#interface Ethernet1/0/23poe enableport access vlan 4#interface Ethernet1/0/24poe enableport link-type trunkport trunk permit vlan all#interface GigabitEthernet1/1/1#interface GigabitEthernet1/1/2#interface GigabitEthernet1/1/3#interface GigabitEthernet1/1/4#undo irf-fabric authentication-mode#interface NULL0#voice vlan mac-address 0001-e300-0000 mask ffff-ff00-0000 #ip route-static 0.0.0.0 0.0.0.0 172.17.2.1 preference 60 #user-interface aux 0 7user-interface vty 0 4user privilege level 3set authentication password simple huawei#return2）交换机命名配置<quidway>sys[quidway]sysname DXCZD-ZSY1-SW01-1F [交换机名称]3）远程登陆配置（telnet）a.打开telnet作态，不用登陆帐号，只需要密码登陆方式 [quidway]user interface vty 0 4[quidway-ui-vty0-4]authentication mode password[quidway-ui-vty0-4]set authentication passsword simple huiwei [密码] [quidway-ui-vty0-4]user privilege level 3b.使用用户帐号和密码登陆[quidway]local-user admin [帐号][quidway-luser-admin]password simple huawei[quidway-luser-admin]service-type telnet terminal[quidway-luser-admin]level 34）管理VLAN和管理地址配置<quidway>sys[quidway]vlan 2[管理VLAN ID][quidway-vlan4]quit[quidway]interface vlan-interface 2[管理VLAN ID][quidway-Vlan-interface4]ip address 172.17.4.90 255.255.255.0交换机IP地址 子网掩码[quidway-Vlan-interface4]quit[quidway]ip route-static 0.0.0.0 0.0.0.0 172.17.4.1[网关地址]5）端口配置（trunk口配置和access vlan配置）a.配置trunk口<quidway>sys[quidway]interface ethernet 1/0/24[配置上连端口][quidway-Ethernet1/0/24]port link-type trunk[quidway-Ethernet1/0/24]port trunk permit vlan 4[允许通过的VLAN ID]b.配置access vlan端口<quidway>sys[quidway]vlan 100[AP group vlan ID][quidway-vlan100]port ethernet 1/0/1 to ethernet 1/0/10[向VLAN100中加入端口1到端口10,一般为AP与交换机连接的端口]6）保存配置<quidway>save二、 型号（LS-S5328C-EI-24S/S2326TP-PWR-EI）1、配置1）查看交换机配置<quidway>display current-configuration2）交换机命名配置<quidway>sys[quidway]sysname DXCZD-ZSY1-SW01-1F [交换机名称]3）远程登陆配置（telnet）c.打开telnet作态，不用登陆帐号，只需要密码登陆方式 [quidway]user interface vty 0 4[quidway-ui-vty0-4]authentication mode password[quidway-ui-vty0-4]set authentication passsword simple huiwei [密码] [quidway-ui-vty0-4]user privilege level 3d.使用用户帐号和密码登陆[quidway]local-user admin [帐号][quidway-luser-admin]password simple huawei[quidway-luser-admin]service-type telnet terminal[quidway-luser-admin]level 34）管理VLAN和管理地址配置<quidway>sys[quidway]vlan 2[管理VLAN ID][quidway-vlan4]quit[quidway]interface vlan-interface 2[管理VLAN ID][quidway-Vlan-interface4]ip address 172.17.4.90 255.255.255.0 [quidway-Vlan-interface4]quit[quidway]ip route-static 0.0.0.0 0.0.0.0 172.17.4.1[网关地址]5）端口配置（trunk口配置和access vlan配置）c.配置trunk口<quidway>sys[quidway]interface g 0/0/24[配置上连端口][quidway-GigabitEthernet0/0/24]undo port default vlan 1[要先删除这条命令][quidway-GigabitEthernet0/0/24]port link-type trunk[quidway-GigabitEthernet0/0/24]port trunk allow-pass vlan 4[允许通过的VLAN ID]d.配置access vlan端口<quidway>sys[quidway]vlan 100[AP group vlan ID][quidway-vlan100]port e 0/0/1 to e 0/0/10[向VLAN100中加入端口1到端口10,一般为AP与交换机连接的端口]6）保存配置<quidway>save学校工作总结本学期，我校工作在全体师生的大力支持下，按照学校工作计划及行事历工作安排，紧紧围绕提高教育教学质量的工作思路，不断强化学校内部管理，着力推进教师队伍建设，进一步提高学校办学水平，提升学校办学品位，取得了显著的成绩。

华为交换机基本配置命令详解1：配置登录⽤户，⼝令等<Quidway> //⽤户直⾏模式提⽰符,⽤户视图<Quidway>system-view //进⼊配置视图[Quidway] //配置视图（配置密码后必须输⼊密码才可进⼊配置视图）[Quidway] sysname xxx //设置主机名成为xxx这⾥使⽤[Quidway] aaa //进⼊aaa认证模式定义⽤户账户[Quidway-aaa] local-user wds password cipher wds[Quidway-aaa] local-user wds level 15[Quidway-aaa] local-user wds service-type telnet terminal ssh //有时候这个命令是最先可以运//⾏的，上边两个命令像password，level都是定义完vty 的// authentication-mode aaa后才出现[Quidway-aaa] quit[Quidway] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了⼏次才能运⾏[Quidway-ui-vty0-4] authentication-mode aaa[Quidway-ui-vty0-4] quit2：华为S9303 VLan设置创建vlan：<Quidway> //⽤户直⾏模式提⽰符,⽤户视图<Quidway>system-view //进⼊配置视图[Quidway] vlan 10 //创建vlan 10，并进⼊vlan10配置视图，如果vlan10存在就直接进⼊vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进⼊vlan100配置视图，如果vlan10存在就直接进⼊vlan100配置视图[Quidway-vlan100] quit //回到配置视图将端⼝加⼊到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光⼝)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端⼝传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端⼝加⼊vlan100[Quidway- GigabitEthernet2/0/1] quit[Quidway] interface GigabitEthernet1/0/0 //进⼊1号插槽上的第⼀个千兆⽹⼝配置视图中。

华为交换机配置命令1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。

在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。

以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。

键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入"?"2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息)<Quidway>:与交换机建立连接即进入(2)系统视图(配置系统参数)[Quidway]:在用户视图下键入system-view(3)以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/1(4)VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1(5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-user user1(7)用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface3、其他命令设置系统时间和时区<Quidway>clock time Beijing add 8<Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录[Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户[Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level 34、VLAN配置方法『配置环境参数』SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3数据配置步骤『VLAN配置流程』(1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access 端口只能属于一个vlan；(2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。

华为交换机常用命令配置介绍华为交换机是一种常见的网络设备，用于构建大型网络。

配置华为交换机需要使用一些常用的命令，通过这些命令可以设置交换机的各种功能和参数。

本文将介绍一些常用的华为交换机配置命令，包括基本配置、端口配置和VLAN配置等。

一、基本配置命令：1.设置设备主机名：[HUAWEI] sysname Switch //将设备主机名设置为Switch2.配置管理口：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type access //设置接口类型为access[Switch-GigabitEthernet0/0/1] port default vlan 10 //设置默认VLAN为103.配置IP地址：[Switch-GigabitEthernet0/0/1] ip address 192.168.1.1255.255.255.0 //配置接口IP地址为192.168.1.1，子网掩码为255.255.255.04.设置设备登录认证：[Switch] aaa //进入AAA视图[Switch-aaa] local-user admin //创建本地用户admin[Switch-aaa] password simple admin123 //设置密码为admin1235.开启SSH远程登录：[Switch] ssh server enable //开启SSH服务[Switch] ssh user admin //创建SSH用户admin[Switch-ssh-user-admin] authentication-type password //设置认证方式为密码[Switch-ssh-user-admin] service-type stelnet //设置服务类型为SSH二、端口配置命令：1.查看端口状态：[Switch] display interface gigabitethernet 0/0/1 //查看GigabitEthernet 0/0/1接口的状态信息2.端口速率设置：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] speed 100 //设置速率为100Mbps 3.端口流量控制：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] flow-control //开启流量控制4.端口VLAN成员关系设置：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type trunk //设置接口类型为trunk[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 1020 //设置允许通过的VLAN为10和20三、VLAN配置命令：1.创建VLAN：[Switch] vlan 10 //创建VLAN 10[Switch-vlan10] quit //退出VLAN 10视图2.VLAN接口配置：[Switch] interface vlanif 10 //进入VLAN 10接口[Switch-Vlan-interface10] ip address 192.168.10.1255.255.255.0 //配置接口IP地址为192.168.10.1，子网掩码为255.255.255.03.VLAN端口关联：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type hybrid //设置接口类型为hybrid（混合）[Switch-GigabitEthernet0/0/1] port hybrid vlan 10 untagged //设置接口为VLAN 10的未标记端口四、其他常用命令：1.查看设备信息：[Switch] display version //查看设备版本信息[Switch] display interface brief //查看所有接口的基本信息2.保存配置：[Switch] save //保存当前配置3.重启设备：[Switch] reboot //重启设备以上是一些常用的华为交换机配置命令。
