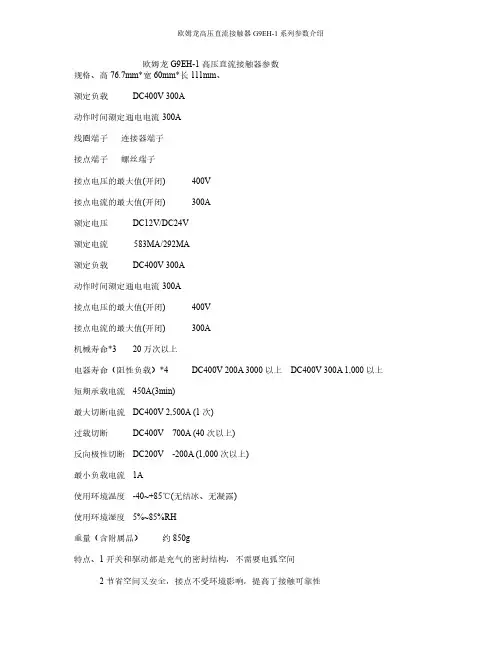

欧姆龙G9EH-1高压直流接触器参数
规格、高76.7mm*宽60mm*长111mm、
额定负载DC400V300A
动作时间额定通电电流300A
线圈端子连接器端子
接点端子螺丝端子
接点电压的最大值(开闭)400V
接点电流的最大值(开闭)300A
额定电压DC12V/DC24V
额定电流583MA/292MA
额定负载DC400V300A
动作时间额定通电电流300A
接点电压的最大值(开闭)400V
接点电流的最大值(开闭)300A
机械寿命*320万次以上
电器寿命（阻性负载）*4DC400V200A3000以上DC400V300A1,000以上短期承载电流450A(3min)
最大切断电流DC400V2,500A(1次)
过载切断DC400V700A(40次以上)
反向极性切断DC200V-200A(1,000次以上)
最小负载电流1A
使用环境温度-40~+85℃(无结冰、无凝露)
使用环境湿度5%~85%RH
重量（含附属品）约850g
特点、1开关和驱动都是充气的密封结构，不需要电弧空间
2节省空间又安全，接点不受环境影响，提高了接触可靠性
3体积小、设计佳，在安装时没有方向上的限制
4、符合ROHS
河南盛泰科技有限公司与业界知名品牌：TE泰科电子、OMRON欧姆龙、万捷电子、三友、立隆等全球诸多制造商建立战略代理关系，以直接的货源优势、优质的进货渠道，稳定的货源保证客户的发展、专业专注的技术服务为客户产品的设计信息、工具和技术资源，解决客户的后顾之忧。
TE/泰科LEV100系列高压直流接触器LEV100A4ANG参数泰科EV100、EV200系列高压直流接触器广泛应用于电源部分：1、车辆及火炮控制单元装甲车，火炮和坦克，两栖车辆，补给车，推土车，自卸卡车，起重机和服务设备2、航空、航天、太空站配电设备及地面牵引车3、海舰/船只及水下设备（DC电源）4、混合动力车辆-卡车，大巴，轨道车辆电源隔断，辅助电源连接，柴油加热器以及DC连接5、新能源-太阳能，燃料电池，风能，超级电容6、采矿设备及建筑车辆-驱动和控制系统7、发电-地面电源机组焊接器电信8、运输-火车，公交车，长途汽车TE/泰科高压直流接触器LEV100A4ANG参数：LEV100A4ANG=RELAY, 12Vdc SPST-NOTE 内部编号： 3-1618389-7产品亮点∙接触器类型 = 密封产品∙产品系列 = LEV100∙控制系统 = 直流电∙触点组数 = 1∙触点组合形式 = 1 Form X, SPST-NO-DM产品类型特性接触器类型密封产品控制系统直流电触点额定容量100A线圈电压 (VDC) 12线圈端子形式电线连接扭矩30-40 英寸磅触点组合形式 1 Form X, SPST-NO-DM符合RoHS/ELV标准符合RoHS标准, 符合ELV 标准无铅焊接制程和无铅工艺无关产品系列LEV100品牌Kilovac河南盛泰科技现货供应泰科EV100、EV200系列高压直流接触器：LEV100A4ANGLEV100A5ANGLEV100A4ANHLEV100A6ANGLEV100A5ANHLEV100A6ANHEV200A1ANAEV200AAACAEV200AAANAEV200ADANAEV200AJANAEV200BAANAEV200H1ANAEV200HAANAEV200HDANAEV200HJANAEV200HRANAEV200P4ANA。

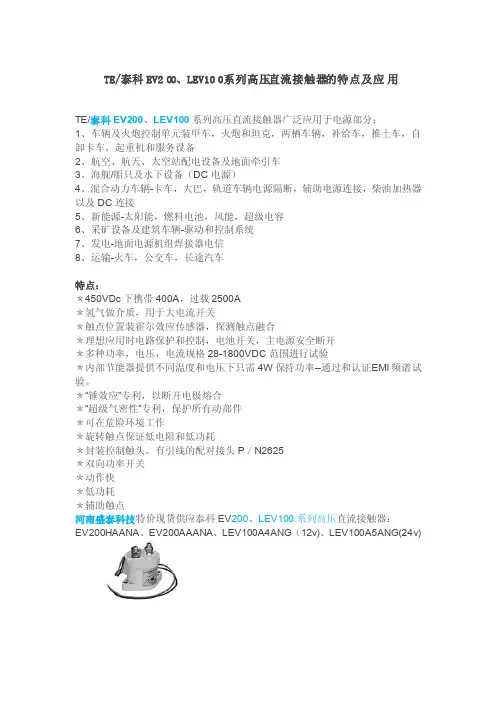

TE/泰科EV200、LEV100系列高压直流接触器的特点及应用TE/泰科EV200、LEV100系列高压直流接触器广泛应用于电源部分：1、车辆及火炮控制单元装甲车，火炮和坦克，两栖车辆，补给车，推土车，自卸卡车，起重机和服务设备2、航空、航天、太空站配电设备及地面牵引车3、海舰/船只及水下设备（DC电源）4、混合动力车辆-卡车，大巴，轨道车辆电源隔断，辅助电源连接，柴油加热器以及DC连接5、新能源-太阳能，燃料电池，风能，超级电容6、采矿设备及建筑车辆-驱动和控制系统7、发电-地面电源机组焊接器电信8、运输-火车，公交车，长途汽车特点：＊450VDc下携带400A，过载2500A＊氢气做介质，用于大电流开关＊触点位置装霍尔效应传感器，探测触点融合＊理想应用时电路保护和控制，电池开关，主电源安全断开＊多种功率，电压，电流规格28-1800VD C范围进行试验＊内部节能器提供不同温度和电压下只需4W保持功率--通过和认证E MI频谱试验。
＊“锤效应”专利，以断开电极熔合＊“超级气密性”专利，保护所有动部件＊可在危险环境工作＊旋转触点保证低电阻和低功耗＊封装控制触头。
有引线的配对接头P／N2625＊双向功率开关＊动作快＊低功耗＊辅助触点河南盛泰科技特价现货供应泰科EV200、LEV100系列高压直流接触器：EV200H AANA、EV200A AANA、LEV100A4ANG（12v)、LEV100A5ANG(24v)LEV100A4ANGLEV100A5ANGLEV100A4ANHLEV100A6ANGLEV100A5ANHLEV100A6ANHEV200A1ANAEV200A AACAEV200A AANAEV200A DANAEV200A JANAEV200B AANAEV200H1ANAEV200H AANAEV200H DANAEV200H JANAEV200H RANAEV200P4ANA2-1618396-7 (EV200G AANA) 7-1618401-8 (EV200F4ANA) 8-1618404-5 (EV200D AANA)欢迎咨询。

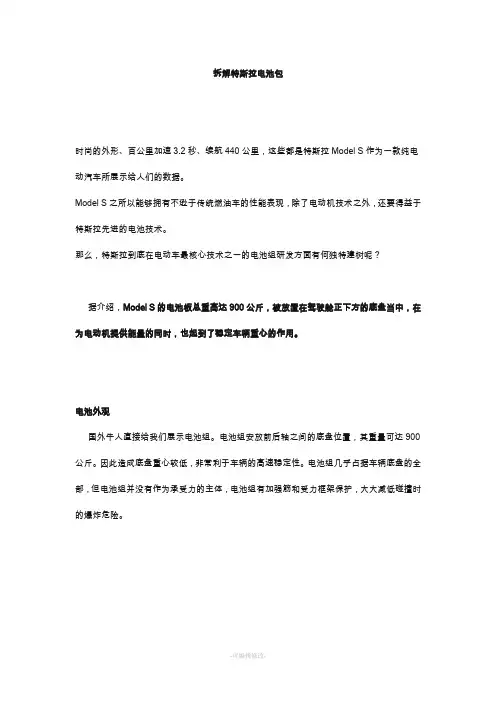

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。
Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。
那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。
电池外观国外牛人直接给我们展示电池组。
电池组安放前后轴之间的底盘位置，其重量可达900公斤。
因此造成底盘重心较低，非常利于车辆的高速稳定性。
电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。
电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。
拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。
护板下面才是电池组。
护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。
外观来看电池组保护的不错。
特斯拉Model S电池组板看似非常高大上。
其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。
因此特斯拉Model S电池组板由7104节18650锂电池组成。
总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。
其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。
市场价格在600元左右。
电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。
每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

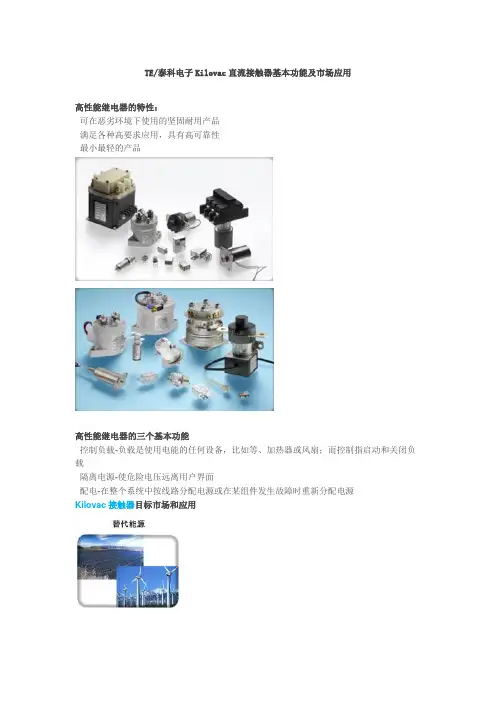

TE/泰科电子Kilovac直流接触器基本功能及市场应用
高性能继电器的特性：
可在恶劣环境下使用的坚固耐用产品
满足各种高要求应用，具有高可靠性
最小最轻的产品
高性能继电器的三个基本功能
控制负载-负载是使用电能的任何设备，比如等、加热器或风扇；而控制指启动和关闭负载隔离电源-使危险电压远离用户界面
配电-在整个系统中按线路分配电源或在某组件发生故障时重新分配电源
Kilovac接触器目标市场和应用
转子节距
转子防冻
蓄电池
电池绝缘
电震发生器-高压隔离高压电源
激光脉冲设备
X射线设备
断开蓄电池电源
高压配电
混合电力驱动
为液压传动门提供协助
功率转换
雷达
武器
配电
点火电源
电梯用电动机
发电机
蓄电池
TE/泰科电子旗下的Kilovac高压直流接触器有EV200、LEV100系列，常用型号有
EV200AAANA、EV200HAANA、LEV100A4ANG、LEV100A5ANG等。
河南盛泰科技作为泰科电子代理，一日既往，为您提供最新最全的TE产品资讯。

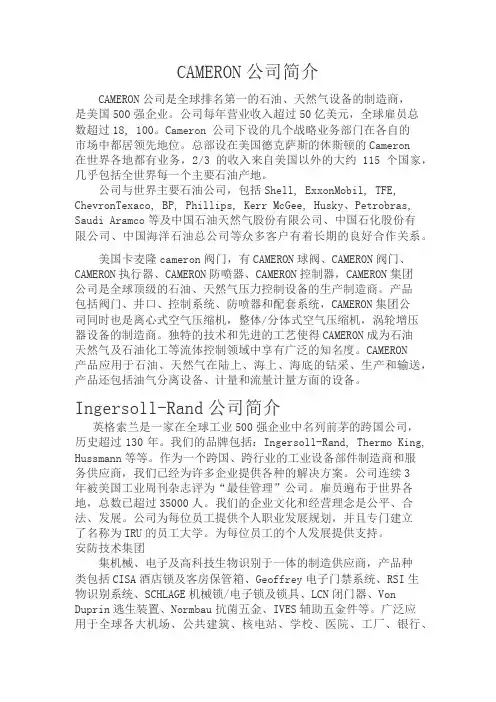

CAMERON公司简介CAMERON公司是全球排名第一的石油、天然气设备的制造商，是美国500强企业。
公司每年营业收入超过50亿美元，全球雇员总数超过18, 100。
Cameron 公司下设的几个战略业务部门在各自的市场中都居领先地位。
总部设在美国德克萨斯的休斯顿的Cameron在世界各地都有业务，2/3的收入来自美国以外的大约115个国家，几乎包括全世界每一个主要石油产地。
公司与世界主要石油公司，包括Shell, ExxonMobil, TFE, ChevronTexaco, BP, Phillips, Kerr McGee, Husky、Petrobras, Saudi Aramco等及中国石油天然气股份有限公司、中国石化股份有限公司、中国海洋石油总公司等众多客户有着长期的良好合作关系。
美国卡麦隆cameron阀门，有CAMERON球阀、CAMERON阀门、CAMERON执行器、CAMERON防喷器、CAMERON控制器，CAMERON集团公司是全球顶级的石油、天然气压力控制设备的生产制造商。
产品包括阀门、井口、控制系统、防喷器和配套系统，CAMERON集团公司同时也是离心式空气压缩机，整体/分体式空气压缩机，涡轮增压器设备的制造商。
独特的技术和先进的工艺使得CAMERON成为石油天然气及石油化工等流体控制领域中享有广泛的知名度。
CAMERON产品应用于石油、天然气在陆上、海上、海底的钻采、生产和输送，产品还包括油气分离设备、计量和流量计量方面的设备。
Ingersoll-Rand公司简介英格索兰是一家在全球工业500强企业中名列前茅的跨国公司，历史超过130年。
我们的品牌包括：Ingersoll-Rand, Thermo King, Hussmann等等。
作为一个跨国、跨行业的工业设备部件制造商和服务供应商，我们已经为许多企业提供各种的解决方案。
公司连续3年被美国工业周刊杂志评为“最佳管理”公司。

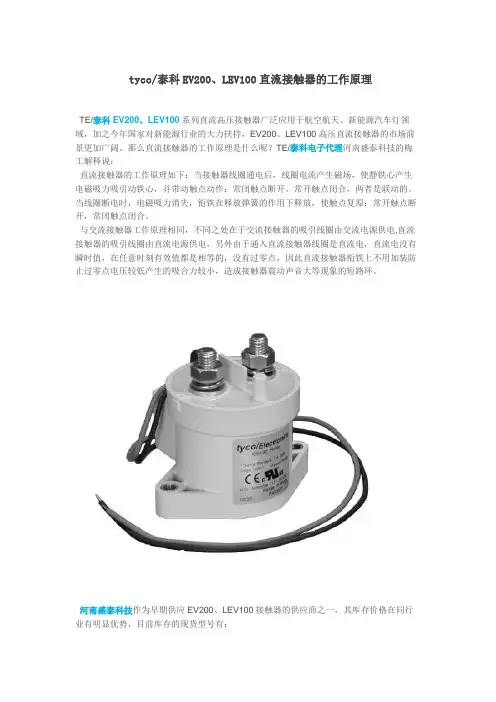

tyco/泰科EV200、LEV100直流接触器的工作原理
TE/泰科EV200、LEV100系列直流高压接触器广泛应用于航空航天、新能源汽车灯领域，加之今年国家对新能源行业的大力扶持，EV200、LEV100高压直流接触器的市场前景更加广阔。
那么直流接触器的工作原理是什么呢？TE/泰科电子代理河南盛泰科技的梅工解释说：直流接触器的工作原理如下：当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。
与交流接触器工作原理相同，不同之处在于交流接触器的吸引线圈由交流电源供电,直流接触器的吸引线圈由直流电源供电，另外由于通入直流接触器线圈是直流电，直流电没有瞬时值，在任意时刻有效值都是相等的，没有过零点，因此直流接触器衔铁上不用加装防止过零点电压较低产生的吸合力较小，造成接触器震动声音大等现象的短路环。
河南盛泰科技作为早期供应EV200、LEV100接触器的供应商之一，其库存价格在同行业有明显优势，目前库存的现货型号有：
EV200HAANA
EV200A1ANA EV200AAACA EV200AAANA EV200ADANA EV200AJANA EV200BAANA EV200H1ANA LEV100A4ANG LEV100A5ANG LEV100A4ANH LEV100A6ANG LEV100A5ANH LEV100A6ANH。
泰科EV200系列-EV200AAANAEV200AAANA 1618002-7EV200HAANA 1-1618002-8(带辅助触点)泰科电子(Tyco Electronics)公司推出一款小型、低价、密封型继电器——Kilovac EV200，其额定接触电流高达500Adc。
该继电器是为恶劣的环境开发的，其固有的安全性使得线圈和触点没有氧化物或污染物，即使使用多年或多年不用，其接触电阻也相当稳定。
由于EV200继电器尺寸小，接触电流相当高，因此适合于电池开关、备份、DC电压功率控制、电路保护和安全等多种应用。
其内置线圈节约装置在12Vdc时，只需1.7W保持功率，因而把后向EMF限制到零电压。
其线圈连接可通过跳线或可选的连接器实现。
可选的辅助接触可用于监视电接触位置。
EV200继电器的机械寿命为100万次，正常工作温度范围在-40℃至85℃。
这些继电器满足CE要求，可供EC应用，它们还符合AIAG QS9000指标，通过美国和加拿大UL E208033号文件认证。
电气特点触点额定电流 (A) 0 – 500额定RF 否线圈电压 (VDC) 9 – 36最大额定工作电0 – 2200端子形式螺栓接线端子高压连接（电源）螺钉压接端子触点组合形式 1 Form A, SPST-NO, 1 N/O功率切换仅闭合, 是, 否政府/工业资质否符合RoHS/ELV标准符合RoHS标准, 符合ELV 标准无铅焊接制程手工无铅焊操作RoHS/ELV 符合记录一直符合 RoHS其他河南盛泰科技EV200现货库存如下：EV200AAANA 1618002-7 数量：2300 EV200HAANA 1-1618002-8 数量：400。
风力发电用接触器C Ont a‘；(Qr,S I I Jsed i D}№W i,d Po¨er C．一ener al i Q．泰科电子推出适合风力发电应用的500A接触器叫II．ovAc L E V200接触器实现高可靠性的电力开关泰科电子面向国内外市场最新推出ⅪLO V A CLEV200接触器，这款产品最高可承受500A电流，专门用于制作风轮机的开关设备、变桨距和偏航驱动器以及发电机中典型的电力开关。
该接触器采用密封式结构，内部填充惰性气体，壳体采用环氧树脂密封，为内部提供了长期保护，可耐受近海多风车农场的严酷环境。
K I L O V A C L E V200接触器在长期不操作的情况下，其触点也不会被氧化或污染。
E V200接触器具有1个F or m X (SPs T—N O—D M)主触点，另外还有1个Form A(S Ps T．N O)辅助触点。
若在650C条件下采用400M C M导体，可承载320V、500A的持续直流电流。
采用其它导体可承载的额定电流将更高。
LE V200可切断320V、2000A的直流电流，触点电压范围为12V D C至900V D C。
L E V200系列适合垂直和侧边等各种位置的安装。
另外，由于接触器侧边安装的整体高度较低，因而非常适合用于狭小空间。
A m y D U X u D a n标准线圈的工作电压可为12V D C、24V D C或48V D C，泰科电子L E V200系列接触器的工作电压可为96V D C、115V A C或定制的直流电压。
线圈端子可选择为带状引线或10-32螺栓。
泰科电子的销售网络遍布全国，在全国各主要城市建立了销售服务网点，为中国用户提供部分标准产品的同时。
可帮助客户装配、测试、维修产品，及提供售前售后技术培训等，从而为广大中国客户提供贴心、稳定的服务。
