钢结构螺栓连接附答案（供参考）钢结构练习四螺栓连接一、选择题（××不做要求）1．单个螺栓的承压承载力中，[N]= d∑t·f y，其中∑t为（ D ）。
A）a＋c＋e B）b＋dC）max{a+c+e，b+d}D）min{a+c+e，b+d}2．每个受剪拉作用的摩擦型高强度螺栓所受的拉力应低于其预拉力的（ C ）。
A）1.0倍B）0.5倍C）0.8倍D）0.7倍3．摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是（ D ）。
A）摩擦面处理不同B）材料不同C）预拉力不同D）设计计算不同4．承压型高强度螺栓可用于（ D ）。
A）直接承受动力荷载B）承受反复荷载作用的结构的连接C）冷弯薄壁型钢结构的连接D）承受静力荷载或间接承受动力荷载结构的连接5．一个普通剪力螺栓在抗剪连接中的承载力是（ D ）。
A）螺杆的抗剪承载力B）被连接构件（板）的承压承载力C）前两者中的较大值D）A、B中的较小值6．摩擦型高强度螺栓在杆轴方向受拉的连接计算时，（ C ）。
A）与摩擦面处理方法有关B）与摩擦面的数量有关C）与螺栓直径有关D）与螺栓性能等级无关7．图示为粗制螺栓连接，螺栓和钢板均为Q235钢，则该连接中螺栓的受剪面有（ C ）个。
A）1 B）2 C）3 D）不能确定8．图示为粗制螺栓连接，螺栓和钢板均为Q235钢，连接板厚度如图示，则该连接中承压板厚度为（ B ）mm。
A）10 B）20 C）30 D）409．普通螺栓和承压型高强螺栓受剪连接的五种可能破坏形式是：I．螺栓剪断；Ⅱ．孔壁承压破坏；Ⅲ．板件端部剪坏；Ⅳ．板件拉断；Ⅴ．螺栓弯曲变形。
其中（ B ）种形式是通过计算来保证的。
A）I、Ⅱ、ⅢB）I、Ⅱ、ⅣC）I、Ⅱ、ⅤD）Ⅱ、Ⅲ、Ⅳ10．摩擦型高强度螺栓受拉时，螺栓的抗剪承载力（ B ）。
A）提高B）降低C）按普通螺栓计算D）按承压型高强度螺栓计算11．高强度螺栓的抗拉承载力（ B ）。
第二章如图2-34所示钢材在单向拉伸状态下的应力－应变曲线，请写出弹性阶段和非弹性阶段的σε-关系式。
图2-34 σε-图（a ）理想弹性－塑性 （b ）理想弹性强化解：（1）弹性阶段：tan E σεαε==⋅非弹性阶段：y f σ=（应力不随应变的增大而变化）（2）弹性阶段：tan E σεαε==⋅非弹性阶段：'()tan '()tan yyy y f f f E f E σεαεα=+-=+-如图2-35所示的钢材在单向拉伸状态下的σε-曲线，试验时分别在A 、B 、C 卸载至零，则在三种情况下，卸载前应变ε、卸载后残余应变c ε及可恢复的弹性应变y ε各是多少？ 2235/y f N mm = 2270/c N mm σ= 0.025F ε= 522.0610/E N mm =⨯2'1000/E N mm =图2-35 理想化的σε-图解：（1）A 点：卸载前应变：52350.001142.0610yf E ε===⨯卸载后残余应变：0c ε= 可恢复弹性应变：0.00114y c εεε=-=（2）B 点：卸载前应变：0.025F εε== 卸载后残余应变：0.02386y c f E εε=-= 可恢复弹性应变：0.00114y c εεε=-=（3）C 点：卸载前应变：0.0250.0350.06'c y F f E σεε-=-=+= 卸载后残余应变：0.05869c c E σεε=-= 可恢复弹性应变：0.00131y c εεε=-=试述钢材在单轴反复应力作用下，钢材的σε-曲线、钢材疲劳强度与反复应力大小和作用时间之间的关系。
答：钢材σε-曲线与反复应力大小和作用时间关系：当构件反复力y f σ≤时，即材料处于弹性阶段时，反复应力作用下钢材材性无变化，不存在残余变形，钢材σε-曲线基本无变化；当y f σ>时，即材料处于弹塑性阶段，反复应力会引起残余变形，但若加载－卸载连续进行，钢材σε-曲线也基本无变化；若加载－卸载具有一定时间间隔，会使钢材屈服点、极限强度提高，而塑性韧性降低（时效现象）。

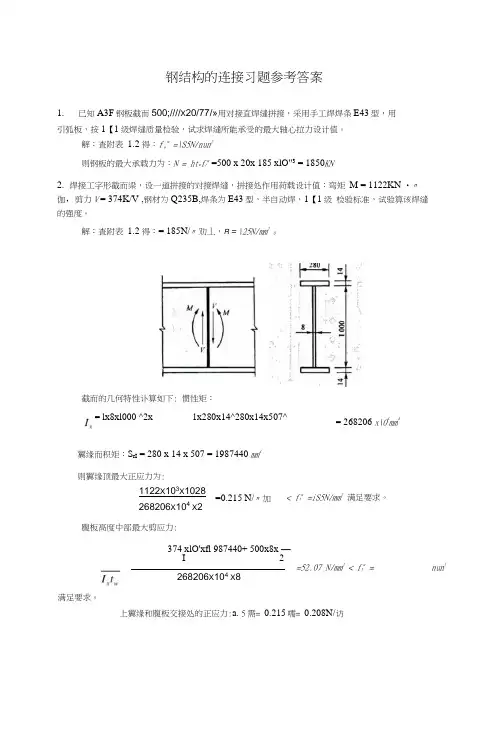

钢结构的连接习题参考答案1.已知A3F 钢板截而500;////X 20/77/»用对接直焊缝拼接，采用手工焊焊条E43型，用引弧板，按1【1级焊缝质量检验，试求焊缝所能承受的最大轴心拉力设计值。
解：査附表 1.2 得：f,w =\S5N/nun 2则钢板的最大承载力为：N = ht w f t w =500 x 20x 185 xlO"3 = 1850KN2. 焊接工字形截而梁，设一道拼接的对接焊缝，拼接处作用荷载设计值：弯矩 M = 1122KN •〃伽，剪力V = 374K/V ,钢材为Q235B,焊条为E43型，半自动焊，1【1级 检验标准，试验算该焊缝的强度。
解：査附表 1.2 得：= 185N/〃劝丄，R = \25N/mm 2 Q截而的几何特性讣算如下: 惯性矩：翼缘而积矩：S rI = 280 x 14 x 507 = 1987440 mm 4 则翼缘顶最大正应力为:= lx8xl000 ^2x1x280x14^280x14x507^= 268206 x\04mm 41122X 103X 1028268206X 104 X 2=0.215 N/〃加< f t w =iS5N/mm 2 满足要求。
腹板髙度中部最大剪应力:374 xlO'xfl 987440+ 500x8x —I 2 268206X 104 X 8=52.07 N/mm 2 < f x w = nun 1满足要求。
上翼缘和腹板交接处的正应力:a. 5需= 0.215嚅= 0.208N/访US i 374x10“ x 1987440 o . r/ 2上翼缘和腹极交接处的剪应力：T . = ------------ = -------------- - --- = 34.64NI x t w 268206X 104X 8折算应力：+3寸=A /0.2082 +3X 34.642 = 60.00N/mm 2 < 1.1 f ；v = 203.5满足要求。

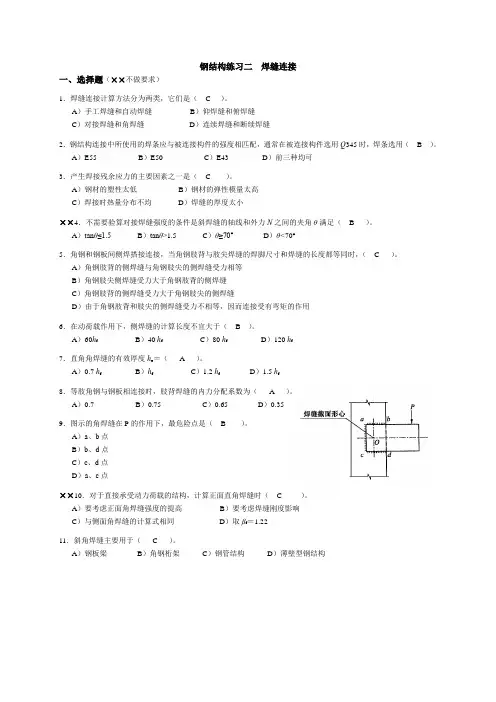

钢结构焊缝连接-附答案钢结构焊缝检测钢结构练习二焊缝连接一、选择题（××不做要求）1．焊缝连接计算方法分为两类，它们是（ C ）。
A）手工焊缝和自动焊缝B）仰焊缝和俯焊缝C）对接焊缝和角焊缝D）连续焊缝和断续焊缝2．钢结构连接中所使用的焊条应与被连接构件的强度相匹配，通常在被连接构件选用Q345时，焊条选用（ B ）。
A）E55 B）E50 C）E43 D）前三种均可3．产生焊接残余应力的主要因素之一是（ C ）。
A）钢材的塑性太低B）钢材的弹性模量太高C）焊接时热量分布不均D）焊缝的厚度太小××4．不需要验算对接焊缝强度的条件是斜焊缝的轴线和外力N之间的夹角θ满足（ B ）。
A）tanθ≤1.5 B）tanθ>1.5 C）θ≥70°D）θ5．角钢和钢板间侧焊搭接连接，当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同时，（ C ）。
A）角钢肢背的侧焊缝与角钢肢尖的侧焊缝受力相等B）角钢肢尖侧焊缝受力大于角钢肢背的侧焊缝C）角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝D）由于角钢肢背和肢尖的侧焊缝受力不相等，因而连接受有弯矩的作用6．在动荷载作用下，侧焊缝的计算长度不宜大于（ B ）。
A）60hf B）40 hf C）80 hf D）120 hf 7．直角角焊缝的有效厚度he＝（ A ）。
A）0.7 hf B）hf C）1.2 hf D）1.5 hf 8．等肢角钢与钢板相连接时，肢背焊缝的内力分配系数为（ A ）。
A）0.7 B）0.75 C）0.65 D）0.35 9．图示的角焊缝在P的作用下，最危险点是（ B ）。
A）a、b点B）b、d点C）c、d点D）a、c点××10．对于直接承受动力荷载的结构，计算正面直角焊缝时（ C ）。
A）要考虑正面角焊缝强度的提高B）要考虑焊缝刚度影响C）与侧面角焊缝的计算式相同D）取βf＝1.22 11．斜角焊缝主要用于（ C ）。
钢结构习题（含答案）一、单选题（共52题，每题1分，共52分）1.在钢构件中产生应力集中的因素是（）。
A、构件环境温度的变化B、荷载的不均匀分布C、加载的时间长短D、构件截面的突变正确答案：D2.依据GB/T11345-2013标准规定：检测过程中至少每（）小时或检测（）时，应对时基线和灵敏度进行校验。
A、2，结束B、2，开始C、4，结束D、4，开始正确答案：C3.厚度为2mm，宽度bo为10mm的钢板，取比例系数k＝5.65的带头试样，试样常规试验平行长度至少为（）。
A、20mmB、25mmC、15mmD、30mm正确答案：D4.检测机构收取检测试样时，应对试样状况、信息、（）等情况进行检查，经双方核对无误后共同签发收样回执并各自保存。
A、数量B、材质C、唯一性标识D、包装正确答案：C5.下面有关61°反射波说法，哪一点是错误的？（）A、产生61°反射时，纵波入射角与横波反射角之和为90°B、产生61°反射时，纵波入射角为61°，横波反射角为29°C、产生61°反射时，横波入射角为29°，纵波反射角为61°D、产生61°反射时，其声程是恒定的正确答案：C6.焊缝探伤时，焊缝中与表面成一定角度的缺陷，其表面状态对回波高度的影响是（）。
A、粗糙表面回波幅度高B、无影响C、粗糙、光滑表面回波幅度相同D、光滑表面回波幅度高正确答案：A7.高强度大六角头螺栓正确的连接要求是（）。
A、螺栓不能自由穿入螺栓孔时用气割扩孔B、螺栓必须一次达到拧紧力矩要求C、施拧顺序由螺栓群外围向中心施拧D、螺栓连接副可采用转角法施拧正确答案：D8.直径为1.25cm，频率为2.25MHz的换能器在水中的半扩散角为（）。
A、27°B、3.68°C、63.4°D、40.5°正确答案：B9.金属材料弯曲试验中厚度［10mm,50mm)矩形试样棱边倒圆半径不能超过（）。
第二章如图2-34所示钢材在单向拉伸状态下的应力－应变曲线，请写出弹性阶段和非弹性阶段的σε-关系式。
图2-34 σε-图（a ）理想弹性－塑性 （b ）理想弹性强化解：（1）弹性阶段：tan E σεαε==⋅非弹性阶段：y f σ=（应力不随应变的增大而变化）（2）弹性阶段：tan E σεαε==⋅非弹性阶段：'()tan '()tan yyy y f f f E f E σεαεα=+-=+-如图2-35所示的钢材在单向拉伸状态下的σε-曲线，试验时分别在A 、B 、C 卸载至零，则在三种情况下，卸载前应变ε、卸载后残余应变c ε及可恢复的弹性应变y ε各是多少？ 2235/y f N mm = 2270/c N mm σ= 0.025F ε= 522.0610/E N mm =⨯2'1000/E N mm =图2-35 理想化的σε-图解：（1）A 点：卸载前应变：52350.001142.0610yf E ε===⨯卸载后残余应变：0c ε= 可恢复弹性应变：0.00114y c εεε=-=（2）B 点：卸载前应变：0.025F εε== 卸载后残余应变：0.02386y c f E εε=-= 可恢复弹性应变：0.00114y c εεε=-=（3）C 点：卸载前应变：0.0250.0350.06'c y F f E σεε-=-=+= 卸载后残余应变：0.05869c c E σεε=-= 可恢复弹性应变：0.00131y c εεε=-=试述钢材在单轴反复应力作用下，钢材的σε-曲线、钢材疲劳强度与反复应力大小和作用时间之间的关系。
答：钢材σε-曲线与反复应力大小和作用时间关系：当构件反复力y f σ≤时，即材料处于弹性阶段时，反复应力作用下钢材材性无变化，不存在残余变形，钢材σε-曲线基本无变化；当y f σ>时，即材料处于弹塑性阶段，反复应力会引起残余变形，但若加载－卸载连续进行，钢材σε-曲线也基本无变化；若加载－卸载具有一定时间间隔，会使钢材屈服点、极限强度提高，而塑性韧性降低（时效现象）。
nt8.4 有一工字形钢梁，采用I50a （Q235钢），承受荷载如图8-83所示。
F=125kN ，因长度不够而用对接坡口焊缝连接。
焊条采用E43型，手工焊，焊缝质量属Ⅱ级，对接焊缝抗拉强度设计值，抗剪强度设计值。
验算此焊缝受力时是否2205/w t f N mm =2120/w v f N mm =安全。
解：依题意知焊缝截面特性：A=119.25cm 2，Wx ＝1858.9cm 3,Ix=46472cm 4,Sx=1084.1cm 3,截面高度h=50cm ，截面宽度b=158mm ，翼缘厚t=20mm ，腹板厚tw=12.0mm 。
假定忽略腹板与翼缘的圆角，计算得到翼缘与腹板交点处的面积矩S 1=20×158×（250－10）=7.584×105mm 3。
对接焊缝受力：；125V F kN ==2250M F kN m =⨯=⋅焊缝应力验算：最大正应力：622325010134.5/205/1858.910w tx M N mm f N mm W σ⨯===<=⨯最大剪应力：33224125101084.11024.3/120/464721012w x v x w VS N mm f N mm I t τ⨯⨯⨯===<=⨯⨯折算应力：22127.2/205/w zs t N mm f N mm σ===<=故焊缝满足要求。
8.5 图8-84所示的牛腿用角焊缝与柱连接。
钢材为Q235钢，焊条用E43型，手工焊，角焊缝强度设计值。
T=350kN ，验算焊缝的受力。
2f 160/w f N mm =图8-84 习题8.5 图8-84-1 焊缝截面计算简图解：（注：焊缝上下翼缘长度114mm有些问题，应取，黄钜枝06年6月192130210110l t mm-=-⨯=日）此注错误，应取消。
罗烈08年10月28日如图8-84-1，截面特性计算如下：2(11425242882)0.75667.2fA h mm=⨯+⨯+⨯⨯=228820.73225.6w fA h mm=⨯⨯=3274 1288288[2882114(16)252()4]0.77.913101222f fI h mm=⨯⨯+⨯+⨯+⨯⨯⨯=⨯焊缝受力：；；247.5N kN==247.5V kN=49.5M V e kN m=⋅=⋅应力验算：危险点为a、b两点，下面分别验算：对a点：32247.51043.67/5667.2NaNN mmAσ⨯===62749.510160100.09/7.91310M aafMyN mmIσ⨯⨯===⨯2243.67100.09143.76/195.2/N M wa a f fN mm f N mmσσβ+=+=<=对b点：32247.51076.73/3225.6VbwVN mmAτ⨯===243.67/N Nb aN mmσσ==62749.51014490.16/7.91310M bbfMyN mmIσ⨯⨯===⨯22133.87/160/wfN mm f N mm==<=故焊缝强度满足要求。
钢结构习题（附参考答案）一、单选题（共52题，每题1分，共52分）1.螺栓连接节点有多个螺栓时，每个螺栓至少反复紧固（）。
A、2次B、4次C、5次D、3次正确答案：D2.调节超声波探伤仪的“抑制”旋钮会影响探伤仪的（）A、垂直线性B、动态范围C、灵敏度D、以上全部正确答案：D3.钢结构的损坏表现为整体性的破坏，主要有裂缝、（）、构件切口等几个方面。
A、局部扭曲B、挠度过大C、断裂D、螺栓松动正确答案：C4.对工件进行接触法斜角探伤时，如果入射角达到第二临界角，会发生：（）A、表面波全反射B、横波450折射C、表面波D、以上都不对正确答案：C5.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（）。
A、在材料中横波不易扩散B、横波比纵波的波长短C、横波比纵波的波长长D、横波质点振动的方向比缺陷更为灵敏正确答案：B6.钢材经过冷加工、时效处理后，性能发生了下列变化（）。
A、屈服点降低，抗拉强度、塑性和韧性都降低B、屈服点提高，抗拉强度、塑性和韧性都降低C、屈服点和抗拉强度提高，塑性和韧性降低D、抗拉强度、塑性和韧性提高正确答案：C7.公式入＝c/f中，符号f为（）。
A、波长B、频率C、声束D、声速正确答案：B8.水中声速与钢的声速之比约为（）。
A、1:1B、1:3C、1:2D、1:4正确答案：D9.依据《建筑变形测量规范》JGJ8-2016有关规定，建筑变形测量的等级分为（）。
A、六级B、五级C、三级D、四级正确答案：B10.纵波倾斜入射到有机玻璃/钢界面时，有机玻璃中纵波声速为2730m/s，钢中纵波声速为5900m/s，横波声速为3230m/s。
则第二临界角为（）。
A、57.7°B、30°C、60°D、27.6°正确答案：A11.金属零件材料晶粒粗大通常会引起：（）A、底波降低或消失B、较高的“杂波"或噪声显示C、穿透力降低D、以上都是正确答案：D12.用2.5MHz, 6 25mm直探头测定厚度100mm钢板的材质衰减, 假设钢板表面往返损失1dB,现在测得（B1 ―B2）＝5dB，则双声程衰减系数为（）。
钢结构练习二焊缝连接一、选择题（××不做要求）1．焊缝连接计算方法分为两类，它们是（ C ）。
A）手工焊缝和自动焊缝B）仰焊缝和俯焊缝C）对接焊缝和角焊缝D）连续焊缝和断续焊缝2．钢结构连接中所使用的焊条应与被连接构件的强度相匹配，通常在被连接构件选用Q345时，焊条选用（ B ）。
A）E55 B）E50 C）E43 D）前三种均可3．产生焊接残余应力的主要因素之一是（ C ）。
A）钢材的塑性太低B）钢材的弹性模量太高C）焊接时热量分布不均D）焊缝的厚度太小××4．不需要验算对接焊缝强度的条件是斜焊缝的轴线和外力N之间的夹角θ满足（ B ）。
A）tanθ≤1.5 B）tanθ>1.5 C）θ≥70° D）θ<70°5．角钢和钢板间侧焊搭接连接，当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同时，（ C ）。
A）角钢肢背的侧焊缝与角钢肢尖的侧焊缝受力相等B）角钢肢尖侧焊缝受力大于角钢肢背的侧焊缝C）角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝D）由于角钢肢背和肢尖的侧焊缝受力不相等，因而连接受有弯矩的作用6．在动荷载作用下，侧焊缝的计算长度不宜大于（ B ）。
A）60h f B）40 h f C）80 h f D）120 h f7．直角角焊缝的有效厚度h e＝（ A ）。
A）0.7 h f B）h f C）1.2 h f D）1.5 h f8．等肢角钢与钢板相连接时，肢背焊缝的内力分配系数为（ A ）。
A）0.7 B）0.75 C）0.65 D）0.359．图示的角焊缝在P的作用下，最危险点是（ B ）。
A）a、b点B）b、d点C）c、d点D）a、c点××10．对于直接承受动力荷载的结构，计算正面直角焊缝时（ C ）。
A）要考虑正面角焊缝强度的提高B）要考虑焊缝刚度影响C）与侧面角焊缝的计算式相同D）取βf＝1.2211．斜角焊缝主要用于（ C ）。
8.4 有一工字形钢梁，采用I50a （Q235钢），承受荷载如图8-83所示。
F=125kN ，因长度不够而用对接坡口焊缝连接。
焊条采用E43型，手工焊，焊缝质量属Ⅱ级，对接焊缝抗拉强度设计值2205/w t f N mm =，抗剪强度设计值2120/w v f N mm =。
验算此焊缝受力时是否安全。
图8-83 习题8.4解：依题意知焊缝截面特性：A=119.25cm 2，Wx ＝1858.9cm 3,Ix=46472cm 4,Sx=1084.1cm 3,截面高度h=50cm ，截面宽度b=158mm ，翼缘厚t=20mm ，腹板厚tw=12.0mm 。
假定忽略腹板与翼缘的圆角，计算得到翼缘与腹板交点处的面积矩S 1=20×158×（250－10）=7.584×105mm 3。
对接焊缝受力：125V F kN ==；2250M F kN m =⨯=⋅ 焊缝应力验算：最大正应力：622325010134.5/205/1858.910w t x M N mm f N mm W σ⨯===<=⨯ 最大剪应力：33224125101084.11024.3/120/464721012w x v x w VS N mm f N mm I t τ⨯⨯⨯===<=⨯⨯ 折算应力：22127.2/205/w zs t N mm f N mm σ=<= 故焊缝满足要求。
8.5 图8-84所示的牛腿用角焊缝与柱连接。
钢材为Q235钢，焊条用E43型，手工焊，角焊缝强度设计值2f 160/w f N mm =。
T=350kN ，验算焊缝的受力。
图8-84 习题8.5 图8-84-1 焊缝截面计算简图解：（注：焊缝上下翼缘长度114mm 有些问题，应取2130210110l t mm -=-⨯=，黄钜枝06年6月19日）此注错误，应取消。
罗烈08年10月28日如图8-84-1，截面特性计算如下：2(11425242882)0.75667.2f A h mm =⨯+⨯+⨯⨯= 228820.73225.6w f A h mm =⨯⨯=32741288288[2882114(16)252()4]0.77.913101222f f I h mm =⨯⨯+⨯+⨯+⨯⨯⨯=⨯焊缝受力：247.5N kN =；247.5V kN =； 49.5M V e kN m =⋅=⋅ 应力验算：危险点为a 、b 两点，下面分别验算： 对a 点： 32247.51043.67/5667.2N aN N mm A σ⨯===62749.510160100.09/7.91310M a af My N mm I σ⨯⨯===⨯ 2243.67100.09143.76/195.2/N Mw a a f f N mm f N mm σσβ+=+=<=对b 点：32247.51076.73/3225.6V bw V N mm A τ⨯=== 243.67/N Nb a N mm σσ==62749.51014490.16/7.91310M b bf My N mm I σ⨯⨯===⨯22133.87/160/w f N mm f N mm =<=故焊缝强度满足要求。
一、填空1．承受动力荷载作用的钢结构，应选用综合性能好的钢材。
2．冷作硬化会改变钢材的性能，将使钢材的强度提高，塑性、韧性降低。
3．钢材五项机械性能指标是屈服强度、抗拉强度、延伸率、冷弯性能、冲击韧性。
4．钢材中氧的含量过多，将使钢材出现热脆现象。
5．钢材含硫量过多，高温下会发生热脆，含磷量过多，低温下会发生冷脆。
6．时效硬化会改变钢材的性能，将使钢材的强度提高，塑性、韧性降低。
7．钢材在250oC度附近有强度提高塑性、韧性降低现象，称之为蓝脆现象。
8．钢材的冲击韧性值越大,表示钢材抵抗脆性断裂的能力越强。
9．钢材牌号Q235－BF,其中235表示屈服强度 ,B表示质量等级为B 级 ,F表示沸腾钢。
10．钢材的三脆是指热脆、冷脆、蓝脆。
11．钢材在250oC度附近有强度提高塑性、韧性降低现象，称之为蓝脆现象。
12．焊接结构选用焊条的原则是,计算焊缝金属强度宜与母材强度相适应，一般采用等强度原则。
13．钢材中含有C、P、N、S、O、Cu、Si、Mn、V等元素,其中 N、O为有害的杂质元素。
14．衡量钢材塑性性能的主要指标是伸长率。
15．.结构的可靠指标β越大,其失效概率越小。
16．承重结构的钢材应具有抗拉强度、屈服点、伸长率和硫、磷极限含量的合格保证,对焊接结构尚应具有碳极限含量的合格保证;对于重级工作制和起重量对于或大于50 t中级工作制焊接吊车梁、吊车桁架或类似结构的钢材,应具有冷弯试验的的合格保证。
17．冷弯性能合格是鉴定钢材在弯曲状态下塑性应变能力和钢材质量的综合指标。
18．冷弯性能是判别钢材塑性变形能力和钢材质量的综合指标。
19．薄板的强度比厚板略高。
20．采用手工电弧焊焊接Q345钢材时应采用 E50 焊条。
21．焊接残余应力不影响构件的强度。
22．角焊缝的最小计算长度不得小于和焊件厚度。
23．承受静力荷载的侧面角焊缝的最大计算长度是。
2．在螺栓连接中，最小端距 22．在螺栓连接中，最小栓距 32．普通螺栓连当板叠厚度5 (－螺栓直)连接可能栓杆受破坏2单个普通螺栓承压承载力设计，式表受力方承压构件总厚度的较小值2．普通螺栓连接螺栓传递剪力；摩擦型高强度螺栓连接摩传递剪力30手工焊焊Q23钢，一般采 E43型焊条31焊接结构在焊缝附近形成热影响该区材存在缺32侧面角焊缝连接或正面角焊缝的计算长度不33承压型高强度螺栓仅用承受非动力荷结构的连接中34采用手工电弧焊焊Q34钢材时应采 E50焊条35承受动力荷载的侧面角焊缝的最大计算长度3．轴心受压构件的承载能力极限状态强稳定3．格构式轴心受压构件的等稳定性的条绕虚轴与绕实轴的长细比3．双轴对称的工字型截面轴压构件失稳时的屈曲形式弯屈曲39. 单轴对称截面的轴心受压构件，当构件绕对称轴失稳时发生弯扭屈曲。
一、填空题1．承受动力荷载作用的钢结构，应选用综合性能好的钢材。
2．冷作硬化会改变钢材的性能，将使钢材的强度提高，塑性、韧性降低。
3．钢材五项机械性能指标是屈服强度、抗拉强度、延伸率、冷弯性能、冲击韧性。
4．钢材中氧的含量过多，将使钢材出现热脆现象。
5．钢材含硫量过多，高温下会发生热脆，含磷量过多，低温下会发生冷脆。
6．时效硬化会改变钢材的性能，将使钢材的强度提高，塑性、韧性降低。
7．钢材在250oC度附近有强度提高塑性、韧性降低现象，称之为蓝脆现象。
8．钢材的冲击韧性值越大,表示钢材抵抗脆性断裂的能力越强。
9．钢材牌号Q235－BF,其中235表示屈服强度,B表示质量等级为B级,F表示沸腾钢。
10．钢材的三脆是指热脆、冷脆、蓝脆。
11．钢材在250oC度附近有强度提高塑性、韧性降低现象，称之为蓝脆现象。
12．焊接结构选用焊条的原则是,计算焊缝金属强度宜与母材强度相适应，一般采用等强度原则。
13．钢材中含有C、P、N、S、O、Cu、Si、Mn、V等元素,其中N、O 为有害的杂质元素。
14．衡量钢材塑性性能的主要指标是伸长率。
15．.结构的可靠指标β越大,其失效概率越小。
16．承重结构的钢材应具有抗拉强度、屈服点、伸长率和硫、磷极限含量的合格保证,对焊接结构尚应具有碳极限含量的合格保证;对于重级工作制和起重量对于或大于50 t中级工作制焊接吊车梁、吊车桁架或类似结构的钢材,应具有冷弯试验的的合格保证。
17．冷弯性能合格是鉴定钢材在弯曲状态下塑性应变能力和钢材质量的综合指标。
18．冷弯性能是判别钢材塑性变形能力和钢材质量的综合指标。
19．薄板的强度比厚板略高。
20．采用手工电弧焊焊接Q345钢材时应采用E50 焊条。
21．焊接残余应力不影响构件的强度。
22．角焊缝的最小计算长度不得小于和焊件厚度。
23．承受静力荷载的侧面角焊缝的最大计算长度是。
24．在螺栓连接中，最小端距是2d0。
25．在螺栓连接中，最小栓距是3d0。
钢结构练习题（附参考答案）一、单选题（共52题，每题1分，共52分）1.当焊接空心球的壁厚D大于300mm小于等于500mm时，焊接空心球的直径允许偏差值为()mm。
A、±1.5B、±2.5C、±3.5D、±4.0正确答案：B2.下列螺栓破坏属于构造破坏的是（）。
A、钢板被剪坏B、螺栓被剪坏C、钢板被拉坏D、螺栓被拉坏正确答案：A3.测量跨度10m的钢构件挠度观测点不得少于（）。
A、3点B、2点C、1点D、4点正确答案：A4.测量跨度大于6m的钢构件挠度观测点不得少于（）。
A、1点B、4点C、3点D、2点正确答案：C5.根据相关标准规定，按承载能力设计的钢结构，应考虑荷载效应的（），必要时尚应考虑荷载效应的偶然组合。
A、偶然组合B、准永久组合C、基本组合D、标准组合正确答案：C6.测量焊缝余高和焊脚尺寸时，应沿每处焊缝长度方向均匀量测（）点，取其算术平均值作为实际尺寸。
A、5B、6C、3D、10正确答案：C7.在探测条件相同情况下，面积比为2的两个平底孔其反射波高相差（）dB。
A、12B、9C、6D、3正确答案：C8.依据《建筑变形测量规范》JGJ8-2016有关倾斜观测的规定，当采用全站仪投点法时，测点数量不宜少于（）。
A、3个B、4个C、1个D、2个正确答案：D9.高强度螺栓连接副终拧后，螺栓丝扣外露应为2?3扣，其中允许有（）的螺栓丝扣外露1扣或4扣。
A、50%B、10%C、20%D、5%正确答案：B10.依据《钢结构工程施工质量验收标准》GB50205-2020要求，钢网架结构总拼装完成后所测的挠度值不应超过相应荷载条件下挠度计算值的（）。
A、1.0倍B、1.10倍C、1.15倍D、1.20倍正确答案：C11.仪器水平线性的好坏直接影响：（）A、缺陷性质判断B、缺陷大小判断C、缺陷的精确定位D、以上都对正确答案：C12.按照相关国家标准规定，拉伸试验总延伸率定义为：试验中任一时刻引伸计标距的总延伸包括（）与引伸计标距Le之比的百分率。
钢结构练习四螺栓连接一、选择题（××不做要求）1．单个螺栓的承压承载力中，[N]= d∑t·f y，其中∑t为（ D ）。
A）a＋c＋e B）b＋dC）max{a+c+e，b+d}D）min{a+c+e，b+d}2．每个受剪拉作用的摩擦型高强度螺栓所受的拉力应低于其预拉力的（ C ）。
A）1.0倍 B）0.5倍 C）0.8倍 D）0.7倍3．摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是（ D ）。
A）摩擦面处理不同 B）材料不同C）预拉力不同 D）设计计算不同4．承压型高强度螺栓可用于（ D ）。
A）直接承受动力荷载B）承受反复荷载作用的结构的连接C）冷弯薄壁型钢结构的连接D）承受静力荷载或间接承受动力荷载结构的连接5．一个普通剪力螺栓在抗剪连接中的承载力是（ D ）。
A）螺杆的抗剪承载力 B）被连接构件（板）的承压承载力C）前两者中的较大值 D）A、B中的较小值6．摩擦型高强度螺栓在杆轴方向受拉的连接计算时，（ C ）。
A）与摩擦面处理方法有关 B）与摩擦面的数量有关C）与螺栓直径有关 D）与螺栓性能等级无关7．图示为粗制螺栓连接，螺栓和钢板均为Q235钢，则该连接中螺栓的受剪面有（ C ）个。
A）1 B）2 C）3 D）不能确定8．图示为粗制螺栓连接，螺栓和钢板均为Q235钢，连接板厚度如图示，则该连接中承压板厚度为（ B ）mm。
A）10 B）20 C）30 D）409．普通螺栓和承压型高强螺栓受剪连接的五种可能破坏形式是：I ．螺栓剪断；Ⅱ．孔壁承压破坏；Ⅲ．板件端部剪坏；Ⅳ．板件拉断；Ⅴ．螺栓弯曲变形。
其中（ B ）种形式是通过计算来保证的。
A ）I 、Ⅱ、ⅢB ）I 、Ⅱ、ⅣC ）I 、Ⅱ、ⅤD ）Ⅱ、Ⅲ、Ⅳ10．摩擦型高强度螺栓受拉时，螺栓的抗剪承载力（ B ）。
A ）提高B ）降低C ）按普通螺栓计算D ）按承压型高强度螺栓计算11．高强度螺栓的抗拉承载力（ B ）。
8.4 有一工字形钢梁，采用I50a （Q235钢），承受荷载如图8-83所示。
F=125kN ，因长度不够而用对接坡口焊缝连接。
焊条采用E43型，手工焊，焊缝质量属Ⅱ级，对接焊缝抗拉强度设计值2205/w t f N mm =，抗剪强度设计值2120/w v f N mm =。
验算此焊缝受力时是否安全。
图8-83 习题8.4
解：
依题意知焊缝截面特性：
A=119.25cm 2，Wx ＝1858.9cm 3,Ix=46472cm 4,Sx=1084.1cm 3,截面高度h=50cm ，截面宽度
b=158mm ，翼缘厚t=20mm ，腹板厚tw=12.0mm 。
假定忽略腹板与翼缘的圆角，计算得到翼缘与腹板交点处的面积矩S 1=20×158×（250－10）
=7.584×105mm 3。
对接焊缝受力：125V F kN ==；2250M F kN m =⨯=⋅
焊缝应力验算： 最大正应力：6223
25010134.5/205/1858.910w t x M N mm f N mm W σ⨯===<=⨯ 最大剪应力：33
224125101084.11024.3/120/464721012
w x v x w VS N mm f N mm I t τ⨯⨯⨯===<=⨯⨯ 折算应力：
22222201()3()123.74317.0127.2/205/w zs t x x w
h VS M N mm f N mm W h I t σ=⋅++⨯<= 故焊缝满足要求。
8.5 图8-84所示的牛腿用角焊缝与柱连接。
钢材为Q235钢，焊条用E43型，手工焊，角焊缝强度设计值2f 160/w f N mm =。
T=350kN ，验算焊缝的受力。
图8-84 习题8.5 图8-84-1 焊缝截面计算简图 解：
（注：焊缝上下翼缘长度114mm 有些问题，应取2130210110l t
mm -=-⨯=，黄钜枝06年6月19日） 此注错误，应取消。
罗烈08年10月28日 如图8-84-1，截面特性计算如下：
2(11425242882)0.75667.2f A h mm =⨯+⨯+⨯⨯=
228820.73225.6w f A h mm =⨯⨯=
32741288288[2882114(16)252()4]0.77.913101222
f f I h mm =⨯⨯+⨯+⨯+⨯⨯⨯=⨯ 焊缝受力：
2247.5N kN = ；2247.5V kN =； 49.5M V e kN m =⋅=⋅ 应力验算：危险点为a 、b 两点，下面分别验算：
对a 点： 32247.51043.67/5667.2
N a N N mm A σ⨯=== 62749.510160100.09/7.91310
M a a f My N mm I σ⨯⨯===⨯ 2243.67100.09143.76/195.2/N M w a a f f N mm f N mm σσβ+=+=<= 对b 点：
32247.51076.73/3225.6
V b w V N mm A τ⨯=== 243.67/N N b a N mm σσ==
62749.51014490.16/7.91310
M b b f My N mm I σ⨯⨯===⨯。
