土方路基填筑：
1. 根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头控制好分层填土厚度。
土方路基填筑：
2. 采用平地机精平，有效控制填土表面平整度，并形成路拱。
土方路基填筑：
3. 采用上述工艺流程施工的填方路基密实平整、路拱横坡顺适。
土方路基填筑：
4. 路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷边坡的作用。
一、名词解释
6、CBR（加州承载比）：
表征路基土、粒料、稳定土强度的一种指标，即标准试件在贯入量为2.5mm时所施加的试验荷载与标准碎石材料在相同贯入量时所施加的荷载之比值，用百分率表示。
路基的断面形式
常用横断面图案表示：路堤、路堑、半填半挖和零填零挖四种。
矮路堤
一般路堤
全路堑
检杳方法
或频率施工记录
(mm) 中线偏位
(mm) 宽度
每200米测4断面每200米测4点弯道加HY、YH两点每200米测4处
平整度
(mm) 横坡(%) 边坡坡度
3米直尺：每200米测2处*10尺
每200米测4个断面每200米抽查4处
路床底面以下400mm范围内，填料粒径应小于150mm方路基采用打方格方式控制卸土量，压路机整平后采用带刻度插扦检测填土松铺厚度，控制填土厚度；松铺厚度符合要求后，采用平地机精平，最后碾压密实。该做法既简单实用，又能把路基关键环节控制好，有效提高填筑质量。路基填筑过程中，及时修筑临时排水设施保护边坡，保证路基边坡的密实稳定。
路基填土强夯处理
在路基填筑施工中，对于高填方路基，在分层填筑3 ～ 5 层填土后，再采用冲击式压实设备对填土进行补充压实，保证了路基填土压实度，达到减少工后沉降的目的；对于路基填挖交界、分阶段前后填土的路基结合部等压实质量控制薄弱部位，采用自动落锤式强夯锤进行补充夯实，保证了该部位的路基填土密实稳定。

高速公路标准化施工培训教材PPT

设质量取得新进步的必由之路和根本保证。也是省高
指对施工质量检查、评价、控制的一个重要尺度，标
准化指南作为施工合同的组成部分，各从业单位应认
真宣贯并推行，以促进高速公路工程质量的全面和稳
步提高。
三、标准化施工的内容和要求
1、标准化施工阶段：施工准备阶段、施工阶段、交（竣施工指南： 2.1《桥梁标准化施工指南》（2004.2发布）
2.2《隧道标准化施工指南》（2004.2发布）
2.3《路基标准化施工指南》（2005.3发布）
2.4《路面及交安设施标准化施工指南》（2005.3发布）。
指南着重从工序、技术、工艺和管理的角度对现行标准、规范做进一步补充，以达到施工“工序科学、工艺规范、技术先进、质量优良、作业安全、施工文明环保、管理有效”的目的，旨在通过施工过程控制消除质量通病，提高施工管理水平，确保高速公路工程建设质量
2、自办料场
原则上现场应建碎石场充分利用弃渣或采取其他措施确保砂石料供应正常
3、炸药库
经公安部门批准并确保安全
2.6 技术资料准备
1、在开工前，审查和现场核对，设计技术交底。 2、完成试验室临时资质申报和材料的招投标工作以及砼
配合比的设计、实施性施工组织设计编制及报批： 3、承包人接桩后工作：如复杂地形及构造物处横断面要
高速公路标准化施工
内容
一、标准化施工编印依据二、推行标准化施工的必要性三、标准化施工的内容和要求四、标准化施工的三阶段五、浅谈推行标准化施工的措施
一、标准化施工编印的依据
省高指从2004年2月至2005年3月相继编印下发的桥梁、隧道、路基、路面及交安设施等四项工程标准化施工指南，是总结我省多年来工程建设实践经验，在现行高速公路设计、施工、验收等相关标准、规范基础上，根据我省高速公路建设质量管理要求编制而成。

高速公路路基施工技术培训课件PPT课件(ppt44页)

石料含量占总质量30%~70%的土石混合材料修筑的路堤。 4、填石路堤：
用粒径大于37.5mm且含量超过总质量70%的石料填筑的路堤。 5、路堑：
低于原地面的挖方路基。

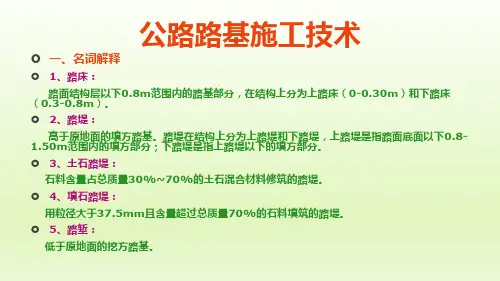

公路路基施工技术
一、名词解释
6、CBR（加州承载比）：表征路基土、粒料、稳定土强度的一种指标，即标准试件在贯入量为2.5mm时所施加的试
土方路基填筑：
1. 根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头控制好分层填土厚度。
土方路基填筑：
2. 采用平地机精平，有效控制上述工艺流程施工的填方路基密实平整、路拱横坡顺适。
土方路基填筑：
4. 路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷边坡的作用。
（3）在透水性不好的压实层上填筑透水性较好的填料前，应在其表面设2%4%的双向横坡，并采取相应的防水措施。不得在由透水性较好的填料所填筑的路堤边坡上覆盖透水性不好的填料。
（4）每种填料的松铺厚度应通过试验确定。每一填筑层压实后的宽度不得小于设计宽度。一般超宽碾压30-50cm，确保刷坡后边坡的密实。
7、土质路基压实度的规定（表4.2.2-1）
填方路基路床部分：（上下路床即0-0.8m）大于等于96%
上路堤：（0.8-1.50m）大于等于94%
下路堤：（>1.50m）大于等于93%
零填及挖方路基: 大于等于96%
8、压实度检测规定：
（1）用灌砂法、灌水（水袋）法检测压实度时，取土样的底面位置为每一压实层底部；用环刀法试验时，环刀中部处于压实厚度的1/2深度。
（2）压实度检测频率：施工过程中，每一压实层均应检验压实度，检测频率为每 1000m2至少检验2点，不足1000m2时检验2点，必要时可根据需要增加检验点。

高速公路路面施工技术与质量控制培训课件PPT(共-62张)精选全文完整版

一、施工准备及质量要求二、沥青混合料的设计三、三阶段设计的程序及要求四、施工过程及质量控制五、沥青路面的质量控制标准
一、施工准备及质量要求
1、施工准备 1)拌和站的建设（以标准化指南为准）场地全面硬化处理；排水系统要完善，道路及堆料仓不得有积水现象；细集料必须搭设防雨棚。 2)备料工作碎石料仓应有坚固的隔离墙，砖墙厚度不少于37cm，或用片石混凝土，不得用纺织袋等软隔离。
五、沥青路面施工质量控制标准
配合比偏离标准值后的处理办法： 1）当关键筛孔的通过率及沥青用量偏差如下： 0.075mm ≥±1.5% ≤2.36mm ≥±4.0% ≥4.75mm ≥±5.0% 沥青用量 ≥±0.20% 时，应及时分析查找原因，将偏差及时纠正，必要时应停工整改。
五、沥青路面施工质量控制标准
基层及底基层
5、配合比设计 1)水泥稳定碎石底基层：严格按规范要求进行。 2)级配碎石基层：应设计为粗级配嵌挤型结构。其中：CBR值>100%，固体体积率>85%。
基层及底基层
二、施工质量控制 1、路面质量控制要点均匀性：厚度，压实度，平整度碎石级配及配合比，其中级配的均匀性至关重要 2、施工现场管理 1) 规范化管理：完善规章制度，操作人员培训上岗 2) 文明施工：防止交叉污染、废料随意乱弃等
四、施工过程及质量控制
细集料的质量（含泥量）及防雨措施矿粉的质量要求（掺消石灰等）沥青及改性沥青的质量（I-D级）加强沥青的抽检工作，每批沥青必须抽检。非改性沥青的软化点：47 °C，改性沥青的软化点： >70 °C
四、施工过程及质量控制
一、施工准备及质量要求
3)施工机械施工机械应严格按不低于投标文件所承诺的标准到位。在施工过程中要加强设备的检修和保养，保证良好的使用状态。 2、沥青路面的质量要求 1)高温稳定性-无车辙、推移、拥包等现象 2)中温抗疲劳-防止产生网状裂缝 3)低温抗裂-防止产生松散、开裂现象 4)抗水损害-无坑槽、松散等现象

高速公路施工标准化范例(PPT118页)

高速公路施工标准化范例(P P T 1 1 8 页)
高速公路施工标准化范例(P P T 1 1 8 页)
通过划线控制层厚，涵背、台背回填施工现场，层厚及压实度控制较好，场面规范。
高速公路施工标准化范例(P P T 1 1 8 页)
高速公路施工标准化范例(P P T 1 1 8 页)
填石路基石料应解小，填筑后采用细料填缝，碾压到位，大面平整填石工作面整洁、平整、密实，施工场面规范。
高速公路施工标准化范例(P P T 1 1 8 页)
高速公路施工标准化范例(P P T 1 1 8 页) 高速公路施工标准化范例(P P T 1 1 8 页)
高速公路施工标准化范例(P P T 1 1 8 页)
锚杆格梁和拱形骨架
高速公路施工标准化范例(P P T 1 1 8 页)
高速公路施工标准化范例(P P T 1 1 8 页)
采用划线填土，有效地保证了路基填土的层厚及压实度，填筑质量较高，施工场面规范。
高速公路施工标准化范例(P P T 1 1 8 页)
采用冲击碾压对高填填土路基进行补强，有效消除路基工后沉降。
高速公路施工标准化范例(P P T 1 1 8 页)
严格控制填挖交界台阶处理的宽度及深度，台阶开挖至实土，保证线形美观，有效保证了填挖交界处填筑质量。
高速公路施工标准化范例(P P T 1 1 8 页)
钢筋集中加工场地面积大，钢筋成品半成品分区、分类堆放，各类操作规程齐全。
高速公路施工标准化范例(P P T 1 1 8 页)
高速公路施工标准化范例(P P T 1 1 8 页)
集料应严格分级、分隔堆放，设置防雨措施
高速公路施工标准化范例(P P T 1 1 8 页)

高速公路路面工程施工标准化培训PPT教案

混合料配合比设计的三个阶段目标配合比设计、生产配合比设计和生产配合比验证。在施工过程中，不得随意变更经设计确定的标准配合比。
使用同一目标配合比的条件同一拌和场两台拌和机使用相同品种的矿料和沥青
配合比重新设计的条件矿料和沥青产地、品种等发生变化
沥青面层施工条件不低于10℃气温下进行施工严禁雨天、路面潮第湿3的1页情/共况93下页施工
➢ 集料加工
集料规格应与路面结构层要求相适应
沥青面层用集料，应安装除尘装置
• 在二破、振动筛上均应安装除尘装置
• 如采用水洗法除尘，应在适当位置设置沉淀池
减少扬尘和集料的二次污染
• 应采用洒水设备洒水作业
不同成品料下料口须采用隔离设施，避免串料
粗集料水洗装置
第20页/共93页
成品料分开堆放
成品集料运输，采用覆盖措施
➢ 质量控制
强调专人对石料开采、集料加工过程以及加工设备进行检查
第22页/共93页
2、透层、下封层、粘层
➢ 一般规定
半刚性基层表面宜喷洒透层油，在透层油渗透入基层后方可开展下道工序
下封层宜采用单层式层铺法表面处治施工透层、下封层及黏层施工宜采用智能型沥青洒布车一次均匀
洒布完成后应及时封闭交通，水分蒸发后应尽早施工下封层
质量控制标准化
采用钻孔或挖掘检查透层油渗透入基层的深度，应不小于 5mm
第25页/共93页
3、透层、下封层、粘层
➢ 下封层标准化
试验段施工标准化试验段长度为100m～200m 通过试铺确定沥青洒布方式和洒布量、集料撒布方式和撒布量、碾压工艺及质量控制方法
第21页/共93页
石料开采、集料加工与储运（六）
➢ 集料储运

高速公路施工标准化图片ppt课件

22
边坡码砌大面平整，嵌缝密实，厚度有保证。
23
24
锚杆格梁和拱形骨架
25
砌筑砂浆饱满密实，墙面平整，勾缝密实，效果美观。
26
27
干压成型
高强度塑料模具
振动台
自动养护
小型构造物的标准化施工现场
28
29
盖板集中预制，有利于质量控制，实测钢筋间距与混凝土外观质量均较好，内实外光。
扎丝绑扎时丝头朝结构内弯
35
焊接确保预弯角度足够，焊缝饱满，焊缝长度合格，应适当的研究、开发和应用新工艺
二氧化碳保护焊工艺在车间内加工有很大的优势
36
套筒连接丝杆严格按要求切平、开牙、磨平丝头的工艺加工。丝杆加工后应妥善保存，并在规定时间内使用。
37
丝头保护
丝头间隙检查
38
规范套筒检验程序
105
控制进洞出入，全过程监视施工。
106
洞内逃生管道及警报器非常重要
107
108
109
110
111
112
六、试验检测
113
工地试验室应制度齐全管理规范，各功能室、养护室室内条件符合标准化要求。
套筒到场质量检验
序号检验项目量具名称
检验要求
1 外观质量
目测
表面无裂纹和影响接头质量的其它缺陷
长度及内、外径和壁厚与说明
2
外型尺寸
游标卡尺
书一致（套筒内、外径和长度尺寸允
许偏差为±0.5mm。）
3 螺纹尺寸
量规
符合规范要求
质检：
现场监理：
检验日期：
39
采用钢筋定位架是提高钢筋间距合格率的好办法

高速公路路基标准化施工技术交流PPT(共 66张)

4.适用的范围
本《指南》适用于所有新建、改（扩）建高速公路项目的路基工程，一级公路、高速公路的大中修工程及其他等级公路可参照执行。
二、施工准备
1. 技术准备（增加） 2. 施工机具及人员进场 3. 施工场地清理
1.技术准备
1、技术交底 2、现场技术核查 3、岗前技术培训 4、各种试验、检测、工序交验等表格的补充及统一，编制收集各种资料目录 5、测量放样：导线复测、水准复测、中线复测、横断面复测
5填石路堤
① 膨胀性、易溶性、崩解性等不应作为填料； ② 配备大型推土机及重型压实机； ③ 自卸汽车上料，推土机摊铺，人工剔除超粒径石料； ④ 中、坚硬石料填筑时，边坡码砌与填筑同步； ⑤ 岩性、强度相差较大的填料不得混填； ⑥ 若空隙明显时应采用石渣或中粗砂填充； ⑦ 表面不得有明显孔洞，大粒径石料不得松动，边坡码砌紧贴、密实，砌块间承接面向内倾斜。 ⑧ 碾压应控制厚度、压实遍数； ⑨ 采用沉降差或孔隙率指标控制压实质量。
2.挖方路基
1)土方路基施工要点
1、根据实际地形、地貌,设置临时排水设施； 2、依据地形、地质、设备、出土方向,确定施工方案； 3、路堑应边开挖边整形，开挖一级、防护一级、绿化一级； 4、开挖自上而下，不得超挖，严禁掏底开挖； 5、对高边坡或不良地质路段,加强变形观测； 6、路床部分尽快施工或预留30cm； 7、路床含水量较大时，应设置排水盲沟、换填、改良土质等处理措施； 8、横向填挖结合部，重视台阶及路床顶面衔接施工； 9、加强空洞、洞穴、窑洞、坟墓回填材料、工艺质量控制。
2.编制的依据
在现行公路路基工程设计、施工、试验检测等相关标准、规范的基础上，总结吸纳全国各省（区）实践经验和成果，编制了《高速公路路基标准化施工指南》。3.与相关标准规范的关系

高速公路路基施工标准化PPT

C、静态破碎法：该法适用于在设备附近、高压线下以及开挖与浇筑过渡段等特定条件下的开挖。优点是安全可靠，没有爆破产生的公害。缺点:破碎效率低，开裂时间长。
公路路基标准化管理
第二节、挖方路基
（2）石质路堑开挖
钢钎法
深孔爆破
爆破法葫芦炮
光面、预列爆破
抛坍爆破
常用于工程分散、石方量小及修整边坡、开挖边沟、炸孤石等
公路路基标准化管理
土质路堑开挖施工
没有临时排水，积水严重
公路路基标准化管理
土质路堑开挖施工
未防护
开挖一级防护一级
公路路基标准化管理
第二节、挖方路基
（2）石质路堑开挖
1)开挖石方应根据岩石条件、开挖尺寸、工程量和技术要求确定开挖方案。
2)距设计坡面2～3m范围为控制爆破区，对较软破碎岩体控制爆破区内严禁爆破，以最大减少开挖时对边坡的破坏。
上留有上层操作的出土和排水通道。适用于平缓地面上短而浅的土石路堑，用挖装、车运机具施工。
a）单层；b）双层 1－横剖面；2－纵剖面；3－平面
公路路基标准化管理
第二节、挖方路基
5）开挖方法 B.纵挖法沿路堑纵向挖掘工作通道，再逐渐向
两侧横挖。本法便于安排土方运输和展开工作断面，当开挖深度较大时，可将高度分成几个层次安排多组台班在不同层次和前后错开的作业面上开挖，适用于开挖量大、较长的路堑。
规格型号斗容量不小于1方
不小于160KW ZL50 PY180
不小于18T 不小于20T
势能不小于25KJ
容量不小于7方
适用范围土、石质路堑、路基土、石质路堑、路基土、石质路堑、路基土、石质路堑、路基
土质路堑、路基土、石质路堑、路基

高速公路工程施工标准化范例培训课件

确定施工方案和工艺流程
安排施工材料和设备
制定施工进度计划
确定施工人员和安全措施
检查施工现场是否存在安全隐患
确认施工人员的安全培训情况
检查施工设备是否符合安全标准
制定安全应急预案，确保应对突发情况
明确施工任务和要求
掌握施工图纸和技术规范
了解施工现场情况
制定施工组织方案和安全措施
机械周围禁止堆放障碍物，保持工作场所整洁。
添加标题
添加标题
添加标题
添加标题
机械运转时，禁止进行任何维修保养工作。
定期检查机械安全装置，确保其有效性。
培训目的：提高施工人员的安全意识，确保施工安全培训内容：高速公路工程施工安全标准、安全操作规程、应急救援措施等培训方式：理论授课、案例分析、实际操作等培训要求：定期开展，确保所有施工人员均接受培训并掌握相关安全知识和技能
,
汇报人：
CONTENTS
添加目录标题
高速公路工程施工标准化概述
高速公路工程施工前的准备
高速公路工程施工过程的标准要求
高速公路工程施工安全标准
高速公路工程施工环境保护标准
PART ONE
PART TWO
提高工程质量
降低施工成本
保障施工安全
提升施工效率
施工管理标准化：明确管理流程，规范施工现场秩序
整改措施：针对不同质量问题采取相应的整改方案，包括返工、修复和报废等处理方式
预防措施：通过制定预防措施来降低质量问题的发生概率，包括加强质量意识培训、提高工艺水平、加强质量检测等手段
质量问题的跟踪与反馈：建立质量问题跟踪机制，及时反馈质量问题，以便采取相应的整改和预防措施

高速公路路面工程标准化施工培训讲义177页(PPT 图文并茂)(二)

正确的装料
3 1
2
不正确的装料导致离析
正确的卸料
卡车末端温度离析
LI01 137.5℃ 138.9℃ 138 136 134 132 130
128.4℃
137.5℃
128.1℃

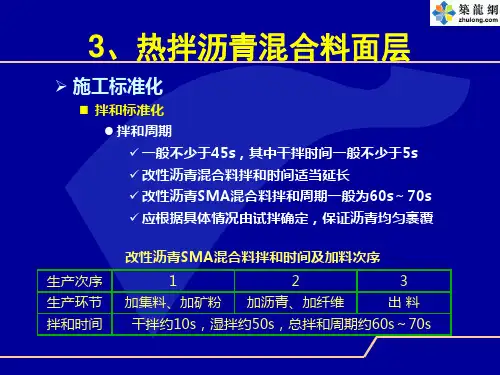

3、热拌沥青混合料面层
