手机电路图中英文对照表手机电路图中英文对照表手机电路图中英文对照AA 模拟AB 地址总线ACCESSORIES 配件ADC 模拟到数字的转换ADDRESS BUS 地址总线AFC 自动频率控制AFPCB 音频电路板AGC 自动增益控制AGND 模拟地ALARM 告警ALERT 振铃ALRT 铃声电路ALRT-VCC 振铃器电源ANTSW 天线开关AOC-DRIVE 自动功率控制驱动AUDIO 音频AUX 辅助AVCC 音频供电APC 音频处理芯片ANT 天线AUC 鉴权中心A/D 模拟/数字转换AUTO 自动A/L 音频/逻辑板ACCESS 接入APC 自动功率控制GSM-LNA275 900MHz 低噪声放大器电压（2.75V）GSM-PINDIODE 功率放大器输出到匹配电路的切换控制信号GSM-SEL 频段切换控制信号之一（900MHz）G-TX-VCO 900MHz发射压控振荡器HHex 十六进制Hamonic Filter 谐波滤波器HAND SET 手持机HARDWARE 硬件HOOK 外接免提电脑HEAD-INT 头戴耳机控制IInsert Card 插入卡Initial 初始化IMSI 国际移动用户识别码IWF 各种业务功能接口I/O 输入/输出ICTRL 供电电流大小控制IFLO 中频本振INFRARED RAY 红外线INT 中断KKEYBOARD 键盘KEY 键、键控KHz 千赫兹KBC 按键列地址线LLPF 低通滤波器LCD 液晶显示器LCD DATA 显示屏数据LCD EN 显示屏使能LCD WR 显示屏写入LINE 连接线、线路LO 本振LOCK 锁定BBIT 比特BURST 突发脉冲串BCCH 广播信道BW 带宽BUSY 忙BUS 总线BARRING 限制BCD 二/十进制码BPF 带通滤波器Block Digram 方框图Backlight 背光Base Band 基带（信号）BATT+ 电池BATTERY 电池BIC 总线接口芯片BS 基站BUZZ 振铃BDR 接收数据信号BDX 发送数据信号BKLT-EN 背景灯启/闭控制CCARD 卡CLONE 复制CODE 代码CONNECTOR 连接器CONTACT SERVICER 联系服务商CONTROL 控制LOGIC 逻辑LOOP FLITER 环路滤波器LSPCTRL 扬声器控制MMIN 移动用户电话识别码MSN 机械序列号MIC 拾音器MS 移动台MODEM 调制解调器MENU 菜单MOD Freq 调制频率MCLK 主时钟MDM 调制解调器MEMORY 存储器MISO 主机输入从机输出（摩托罗拉）Mixed Second 第二混频MOBILE 移动MOD 调制MODIN 调制I信号负MODIP 调制I信号正MODQN 调制Q信号负MODQP 调制Q信号正MOSI 主机输出从机输入MPU 主处理单元（中央处理器）MUC 主控制单元MUTE 静音NNetwork Selection 网络选择NC 未连接、空脚OOutput LVL 输出电平OSC 振荡器ON 开OFF 关Outgoing Call 呼出OFST 偏置OSCILLATE 振荡PPCM 脉冲编码调制PIN 个人识别码COUPLING 耦合CRYSTAL 晶体CS FLASH 闪存片选CS RAM 随机存储器片选CS ROM 只读存储器片选CAR 电压控制/音频/振铃模块CCH 控制信道CDMA 码分多址CONVERTER 变频器CPU 中央处理器CHARGE 充电CLK OUT 逻辑时钟输出CLK SELECT 时钟选择信号CODEC 编码CP-RX RXVCO 接收锁相压控振荡器CP-TX TXVCO 发射锁相压控振荡器DDTMF 双音多频DTX 非连续发送DATA 数据DISABLE 禁用DISTORTION 失真DEINTERLEARING 去交织DECIPHERING 解密DUPLEX 双工Duplex Saparation 双工间隔DCS-LNA275 1800MHz 低噪声放大PCH 寻呼信道PWR 电源、功率Parameter 参数PC 个人计算机PA 功率放大器PM 调相Phase Err 相位误差PLL 锁相环路Pause 暂停PADRV 功率放大器驱动PCN 个人通信网POWCONTROL 功率控制POWLEV 功放级别PWR 电源PWRSRC 供电选择PWR-SW 开机信号QQuadrature modulation 正交调制Q 正交支路RRF IN/OUT 高频输入/输出Radio Communication Test 综合测试仪、无线通信测试仪RECALL 重呼RANDOM 随机RAM 随机取存储器RESET 复位RADIO 射频、无线电RD 读REED 干簧管REF 参考、基准RFLO 射频本振RFADAT 射频频率合成器数据RFAENB 射频频率合成器启动RSSI 接收信号强度指示RTC 实时时钟控制RX 接收RX IN 接收输入RX ON 接收启动RX器电压（2.75V）DCS-SEL 频段选择信号之一（1800MHz）DCS-VCO RXVCO频段切换控制信号之一（1800MHz）DEMODULATION 解调DM-CS 发射机控制信号，控制TXVCO和I/O调制器DP-EN 显示电路启动控制D-TX-VCO 1800MHz发射压控振荡器EE-TACS 扩展的全接入通信系统ESN 电子串号E2PROM 可擦写可编程只读存储器EPR 有效辐射功率ENABLE 启用EQUALIZER 均衡器EAR 耳机EL 发光EN 使能ENAB 使能ERASABLE 可擦写EXC 外部EXT 外部的EXT-B+ 外接电源、充电电压输入FFDMA 频分多址FULL DUPLEX 全双工FACCH 快接入控制信道Freq.Offset 频率偏移FILTER 滤波器FCCH 频率校正信道FDOM 反馈GGSM 全球数字移动通信系统Gen.Out 信号发生器输出GMSK 高斯最小移频键控GCAP 电源模块（摩托罗拉）GCAP-CLK 中央处理器输送到电源模块的时钟（13MHz）GCLK 电源模块输送到中央处理器的时钟（32.768kHz）。

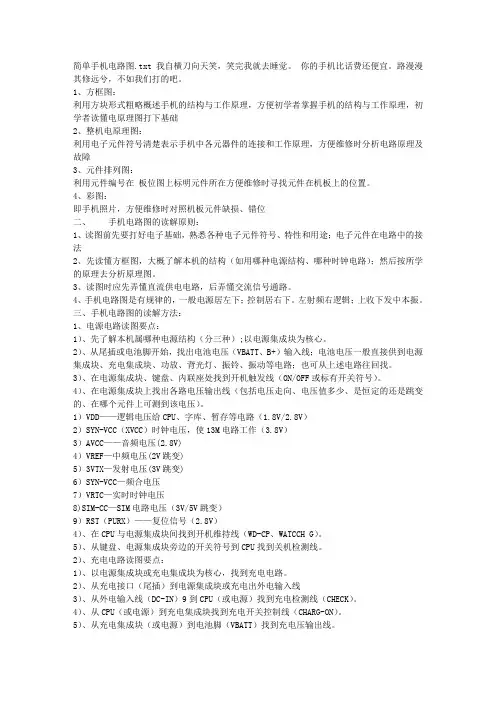

简单手机电路图.txt我自横刀向天笑，笑完我就去睡觉。
你的手机比话费还便宜。
路漫漫其修远兮，不如我们打的吧。
1、方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，初学者读懂电原理图打下基础2、整机电原理图：利用电子元件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障3、元件排列图：利用元件编号在板位图上标明元件所在方便维修时寻找元件在机板上的位置。
4、彩图：即手机照片，方便维修时对照机板元件缺损、错位二、手机电路图的读解原则：1、读图前先要打好电子基础，熟悉各种电子元件符号、特性和用途；电子元件在电路中的接法2、先读懂方框图，大概了解本机的结构（如用哪种电源结构、哪种时钟电路）；然后按所学的原理去分析原理图。
3、读图时应先弄懂直流供电电路，后弄懂交流信号通路。
4、手机电路图是有规律的，一般电源居左下；控制居右下。
左射频右逻辑；上收下发中本振。
三、手机电路图的读解方法：1、电源电路读图要点：1）、先了解本机属哪种电源结构（分三种）;以电源集成块为核心。
2）、从尾插或电池脚开始，找出电池电压（VBATT、B+）输入线；电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路；也可从上述电路往回找。
3）、在电源集成块、键盘、内联座处找到开机触发线（ON/OFF或标有开关符号）。
4）、在电源集成块上找出各路电压输出线（包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压）。
1）VDD——逻辑电压给CPU、字库、暂存等电路（1.8V/2.8V）2）SYN-VCC（XVCC）时钟电压，使13M电路工作（3.8V）3）AVCC——音频电压(2.8V)4）VREF—中频电压(2V跳变)5）3VTX—发射电压(3V跳变)6）SYN-VCC—频合电压7）VRTC—实时时钟电压8)SIM-CC—SIM电路电压（3V/5V跳变）9）RST（PURX）——复位信号（2.8V）4）、在CPU与电源集成块间找到开机维持线（WD-CP、WATCCH G）。

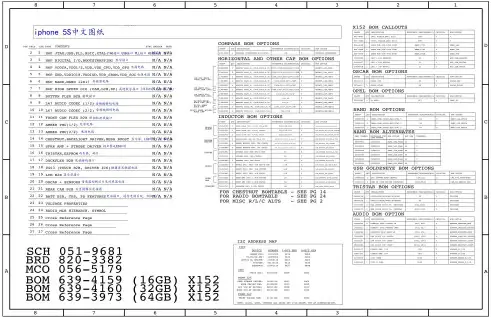

苹果手机电路图中英文对照所属分类：电子理论对于初学者来说，看电路图总会担心看不懂英文，其实这方面本人认为不要太在意去要具备多好的英语能力才能学电路，在手机图纸中，由于空间限制，一般过长的单词无法在图纸中标注出来，这时候一般采用英文单词的缩写。
稍留意一下这些英文单词的缩写，你就能看懂电路图上的英文标注，下面收集整理了一些苹果手机电路图常见的中英文对照：VBATT 电池电压BSI 电池类型检测BTEMP 电池温度检测GND 地、电池负极MCU 微处理器单元CCONT 电源模块UPP 通用电话处理器UEM 通用电源管理模块SLEEPCLK 休眠时钟SLEEP 休眠时钟控制PWR 开/关机键PWRONX 开/关机控制信号VBB 逻辑（基带）供电VCORE CPU核心供电VCOBBA 音频模块供电VREF 参考供电VXO 主时钟供电VANA 音频电路供电VFLASH－1 逻辑界面供电VFLASH－2 收音机电路供电VIO 逻辑供电PURX 电源复位CCONTCSX 开机维持CARDDET 卡检测GENSIO 通用输入/输出口CNTVR-1 稳压器控制信号－1 FLASH 字库SRAM 闪存EEPOM 码片ESYSRESET 系统复位ROMSELX 字库片选RAMSELX 暂存片选EEPROMSELX 码片片选ENABLA 使能信号MCUDA CPU数据总线MCUAD CPU地址总线RFC(=RFCLK) 主时钟信号FBUS(1:0) 全双工串行通讯口FBUSRX 双工串行接收FBUSTX 双工串行发送MBUS 编程时钟VPP 字库编程电源二、音频/充电控制部分名称注解COBBA 音频处理器COBBAIF 音频接口COBBACLK 音频（13M）时钟COBBASDA 音频数据COBBACSX 音频片选PCM 脉冲编码调制PCMDCLK 脉冲编码帧时钟PCMSCLK 脉冲编码数据时钟PCMRXDATA 脉冲编码接收数据PCMTXDATA 脉冲编码发送数据IQDATA（1：0） IQ数据总线COBBAIDA I数据线COBBAQDA Q数据线MICP 麦克风信号正MICN 麦克风信号负XMICXP 外部麦克风信号正XMICN 外部麦克风信号正EAR （内部）耳机XEAR 外部耳机HEADDET 外部耳机检测HEADINT 外部耳机中断HOOKDET 免提检测MICBIAS MIC供电控制信号MICDATA MIC数据线EARDATA EAR数据线AUDIO(6:0) 音频输入输出接口XAUDIO(17:0) 外部音频输入输出接口VIN 充电电源输入LOW-BATT 低电检测ICHAR 充电电流检测CCONTINT 电源模块中断PWM 脉冲宽度调制PWM-OUT (充电)脉宽调制控制CHARLIM 充电终止信号CCUT 低电保护充电控制信号三、接收电路名称注解VSYN-1 频率合成器供电－1 VSYN-2 频率合成器供电－1 VRX 接收供电VCP 鉴相器供电VSRM 5V升压VSYNPWR 频率合成器电源启动VXOPWR 主时钟供电控制RXREF 接收解调器参考电压VREFRF01 射频模块参考电压VREFRF02 接收解调器参考电压ANT 天线VANT-1 天线开关控制信号－1 DUPLEX 双工器LNA 低噪声放大器BAL 平衡变换（拜仑）VHFVCO V频段压控振荡器UHFVCO U频段压控振荡器SHFVCO S频段压控振荡器OUT-CP 锁相控制信号LO-OUT 本振信号输出SCLK 频率合成器时钟SDATA 频率合成器数据SENA 频率合成器启动AFC 自动频率控制信号HAGAR 射频信号处理器HARAG-RESET-X 射频IC复位HLGA 射频信号处理器RXC 接收增益控制RX-I/Q 接收基带信号RXIP 接收基带I信号正RXQP 接收基带Q信号正四、发射电路名称注解TX-I/Q 发射基带信号TXIP 发射基带I信号正TXIN 发射基带I信号负TXQP 发射基带Q信号正TXQN 发射基带Q信号负VR2 稳压器2输出（发射供电）VTX 发射供电VMOD(=VTX) 发射调制器供电TXP(=TXPWR) 发射启动信号TXC 发射增益控制VAPC-G GSM自动功率控制VAPC-D DCS自动功率控制TXBUFF 发射缓冲（预放）供电TXVGSM GSM发射控制信号TXVDCS DCS发射控制信号DET0 功率检测信号五、界面电路名称注解LCDCLK 显示时钟LCDSDA 显示串行数据LCDCD 显示控制/数据说明信号LCDEN 显示启动LCDRSTX 显示复位KBLIGHT 键盘灯控制信号VIBRA 振动控制信号BUZZER 振铃控制信号ROW(5:0) 键盘行线COL(4:0) 键盘列线LCD-LIGHT 显示背光灯LCDLED-ADJ 显示背光灯调节KBD-LIGHT 键盘背光灯KBDLED-ADJ 键盘背光灯调节IRONX 红外线接口启动信。
