土力学土压力及挡土墙设计与边坡稳定

第五章 土压力与土坡稳定5.1解：Ko=1-sin φ=1-sin36=0.41墙顶墙底静止土压力强度e o = Ko γh=0 Kpa/m墙底静止土压力强度e o = Ko γh=0.41×18×4=29.5 Kpa/m墙背总的静止土压力，即虚线三角形面积为：Po=0.5×29.5×4=59KN/m 墙后填土为砂土，达到主动极限状态需要的位移为墙高的略0.5%，略2cm 。

5.2解：根据条件，墙背竖直、光滑、墙后地表水平，可以按照朗金公式计算土压力。

1、主动土压力：主动土压力系数Ka=tg 2(45-φ/2)= tg 2(45-36/2)=0.26 地表主动土压力强度e a = Ka γh=0.26×18×0=0 Kpa/m 地下水位处：e a = Ka γh=0.26×18×2=9.4 Kpa/m墙底：e a = Ka γh=0.26×（18×2+11×2）=15.1 Kpa/m地下水位以上的主动土压力为三角形分布，面积为0.5×9.4×2=9.4 KN/m地下水位以X 下的主动土压力为梯形分布，面积为（9.4+15.1）×2/2=24.5 KN/m 所以，墙后总主动土压力为9.4+24.5=33.9 KN/m2、静止土压力：静止土压力系数Ko=1-sin φ=1-sin36=0.41地表静止土压力强度e o = Ko γh=0.41×18×0=0 Kpa/mH=4m砂土 γsat =21KN/m 3 φ=3602m地下水位 γ=18KN/m 3 H=4m干砂 γ=18KN/m 3 φ=360 29.5地下水位处：e o = Ko γh=0.41×18×2=14.8 Kpa/m 墙底：e o = Ko γh=0.41×（18×2+11×2）=23.8 Kpa/m地下水位以上的静止土压力为三角形分布，面积为0.5×14.8×2=14.8 KN/m地下水位以X 下的静止土压力为梯形分布，面积为（14.8+23.8）×2/2=38.6 KN/m 所以，墙后总静止土压力为14.8+38.6=33.9 KN/m3、水压力：地下水位处水压力强度：Pw=γw h w =10×0=0 Kpa/m 墙底处水压力强度：Pw=γw h w =10×2=20 Kpa/m墙后水压力为三角形分布，面积为0.5×20×2=20 KN/m4、水、土压力分布如下图所示：5.3解：0.235cos24sin36sin601cos2436cos cos sin )(sin 1cos cos K 00)(cos )(cos )(sin )(sin 1)(cos cos )(cos K 2222a 222a =⎥⎦⎤⎢⎣⎡∙+∙=⎥⎦⎤⎢⎣⎡δφφ+δ+∙δφ==β=ε⎥⎦⎤⎢⎣⎡β-εε+δβ-φφ+δ+ε+δ∙εε-φ=，有：，，因为 Pa=0.5Ka γH 2=0.5×0.235×18×42=33.8KN/m5.4解：此题应该做错了，书中答案很可能错误。

一．填空题1．根据墙的位移情况和墙后土体所处的应力状态，土压力可分为、和被动土压力三种。

2．在相同条件下，产生主动土压力所需的墙身位移量△a与产生被动土压力所需的墙身位移量△p的大小关系是。

3．根据朗肯土压力理论，当墙后土体处于主动土压力状态时，表示墙后土体单元应力状态的应力圆与土体抗剪强度包线的几何关系是。

4. 挡土墙墙后土体处于朗肯主动土压力状态时，土体剪切破坏面与竖直面的夹角为；当墙后土体处于朗肯被动土压力状态时，土体剪切破坏面与水平面的夹角为。

5．当挡土墙墙后填土面有均布荷载q作用时，若填土的重度为γ，则将均布荷载换算成的当量土层厚度为。

6．当墙后填土有地下水时，作用在墙背上的侧压力有土压力和两部分。

7．当墙后无粘性填土中地下水位逐渐上升时，墙背上的侧压力产生的变化是。

8．当挡土墙承受静止土压力时，墙后土体处于应力状态。

9．挡土墙在满足的条件下，库仑土压力理论与朗肯土压力理论计算得到的土压力是一致的。

10．墙后填土面倾角增大时，挡土墙主动土压力产生的变化是。

11．库仑理论假定墙后土体中的滑裂面是通过的平面。

12．常用挡土墙型式包括挡土墙、挡土墙、挡土墙、锚杆式挡土墙、加筋土挡土墙等。

13．对于均质无粘性土坡，理论上土坡的稳定性只与坡角和内摩擦角有关，与坡高无关。

14．瑞典条分法稳定安全系数是指和之比。

15．无黏性土坡在自然稳定状态下的极限坡角，称为。

17．载荷试验的曲线形态上，从线性开始变成非线性关系时的界限荷载称为。

18．在变形容许和维系稳定的前提下，单位面积的地基所能承受荷载的能力称为。

19．地基中将要而未出现塑性变形时的地基压力称为，常用表示。

20．当地基土体中的塑性变形区充分发展并形成连续贯通的滑移面时，地基所能承受的最大荷载称为。

二.选择题1．按挡土墙结构特点，下列类型挡土墙属于重力式挡土墙的是( ) 。

A．石砌衡重式挡土墙B．钢筋混凝土悬臂式挡土墙C．柱板式挡土墙；D．锚定板式挡土墙2．在相同条件下，主动土压力E a与被动土压力E p的大小关系是( )。

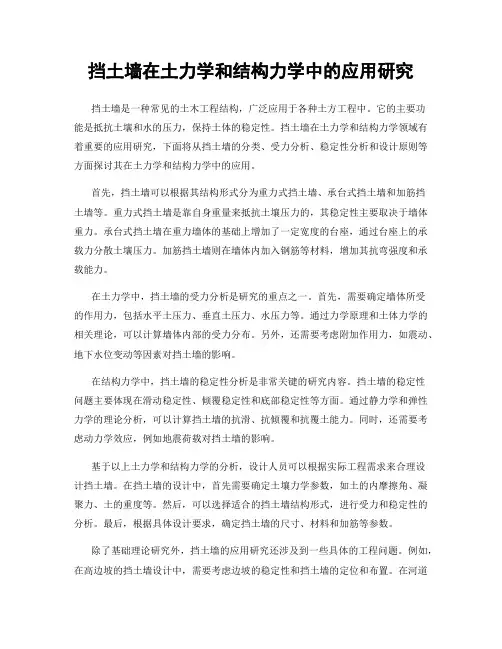

挡土墙在土力学和结构力学中的应用研究挡土墙是一种常见的土木工程结构，广泛应用于各种土方工程中。

它的主要功能是抵抗土壤和水的压力，保持土体的稳定性。

挡土墙在土力学和结构力学领域有着重要的应用研究，下面将从挡土墙的分类、受力分析、稳定性分析和设计原则等方面探讨其在土力学和结构力学中的应用。

首先，挡土墙可以根据其结构形式分为重力式挡土墙、承台式挡土墙和加筋挡土墙等。

重力式挡土墙是靠自身重量来抵抗土壤压力的，其稳定性主要取决于墙体重力。

承台式挡土墙在重力墙体的基础上增加了一定宽度的台座，通过台座上的承载力分散土壤压力。

加筋挡土墙则在墙体内加入钢筋等材料，增加其抗弯强度和承载能力。

在土力学中，挡土墙的受力分析是研究的重点之一。

首先，需要确定墙体所受的作用力，包括水平土压力、垂直土压力、水压力等。

通过力学原理和土体力学的相关理论，可以计算墙体内部的受力分布。

另外，还需要考虑附加作用力，如震动、地下水位变动等因素对挡土墙的影响。

在结构力学中，挡土墙的稳定性分析是非常关键的研究内容。

挡土墙的稳定性问题主要体现在滑动稳定性、倾覆稳定性和底部稳定性等方面。

通过静力学和弹性力学的理论分析，可以计算挡土墙的抗滑、抗倾覆和抗覆土能力。

同时，还需要考虑动力学效应，例如地震荷载对挡土墙的影响。

基于以上土力学和结构力学的分析，设计人员可以根据实际工程需求来合理设计挡土墙。

在挡土墙的设计中，首先需要确定土壤力学参数，如土的内摩擦角、凝聚力、土的重度等。

然后，可以选择适合的挡土墙结构形式，进行受力和稳定性的分析。

最后，根据具体设计要求，确定挡土墙的尺寸、材料和加筋等参数。

除了基础理论研究外，挡土墙的应用研究还涉及到一些具体的工程问题。

例如，在高边坡的挡土墙设计中，需要考虑边坡的稳定性和挡土墙的定位和布置。

在河道工程中，挡土墙常用于河堤的加固和护坡。

另外，挡土墙还可以应用于公路和铁路的边坡保护、堤坝的加固等工程中。

在实际工程中，挡土墙的应用还涉及到施工技术、监测与检测等方面。

第五章土压力与土坡稳定填空题：1、挡土墙上的土压力按墙体的位移情况和墙后土体的应力状态可将土压力分为__________、__________和__________。

2、在相同条件下，产生主动土压力所需的墙身位移量△a与产生被动土压力所需的墙身位移量△p的大小关系是__________。

3、在挡土墙断面设计验算中考虑的主要外荷载是__________。

4、根据朗肯土压力理论，当墙后土体处于主动土压力状态时，表示墙后土体单元应力状态的应力圆与土体抗剪强度包线的几何关系是__________。

5、若挡土墙墙后填土抗剪强度指标为c，φ，则主动土压力系数等于__________，被动土压力系数等于__________。

6、墙后为粘性填土时的主动土压力强度包括两部分：一部分是由土自重引起的土压力，另一部分是由__________引起的土压力。

7、当挡土墙墙后填土面有均布荷载q作用时，若填土的重度为γ，则将均布荷载换算成的当量土层厚度为__________。

8、当墙后填土有地下水时，作用在墙背上的侧压力有土压力和__________两部分。

9、当墙后无粘性填土中地下水位逐渐上升时，墙背上的侧压力产生的变化是__________。

10、挡土墙在满足__________的条件下，库仑土压力理论与朗肯土压力理论计算得到的土压力是一致的。

选择题：1、下列各项属于挡土墙设计工作内容的是（）。

（A）、确定作用在墙背上的土压力的性质（B）、确定作用在墙背上的土压力的大小（C）、确定作用在墙背上的土压力的方向（D）、确定作用在墙背上的土压力的作用点2、在相同条件下，主动土压力Ea与被动土压力Ep的大小关系是（）。

（A）、Ea≤Ep（B）、Ea＜Ep（C）、Ea＞Ep（D）、Ea≥Ep3、若挡土墙完全没有侧向变形、偏转和自身弯曲变形时，正确的描述是（）。

（A）、墙后土体处于静止土压力状态（B）、墙后土体处于侧限压缩应力状态（C）、墙后土体处于无侧限压缩应力状态（D）、墙后土体处于主动土压力状态4、若墙后为均质填土，无外荷裁，填土抗剪强度指标为c，φ，填土的重度为γ，则根据朗肯土压力理论，墙后土体中自填土表面向下深度z处的主动土压力强度是（）。

《土力学与地基基础》习题解答学习项目1 土中应力计算任务1.1 土中自重应力的计算学习评价（1）土中自重应力计算的假定是什么？【答】计算土中自重应力时，假定土体为半无限体，即土体的表面尺寸和深度都是无限大，土体自重应力作用下的地基为均质的线性变形的半无限体，即任何一个竖直平面均可视为半无限体对称面。

这样，在任意竖直平面上，土的自重都不会产生剪应力，只有正应力存在。

因此，在均匀土体中，土中某点的自重应力将只与该点的深度有关。

（2）地基中自重应力的分布有什么特点？【答】自重应力在等重度的土中随深度呈直线分布，自重应力分布线的斜率是土的重度；自重应力在不同重度的成层土中呈折线分布，折点在土层分界线和地下水位线处；自重应力随深度的增加而增大。

（3）图1-7所示为某地基剖面图各土层的重度及地下水位，计算土中的自重应力并绘制自重应力分布图。

γ = 18.5 kN/m 黏土γ = 18 kN/m γ = 20 kN/m sat 细砂γ = 19 kN/m sat 黏土(按透水考虑)γ = 195 kN/m sat 砂砾2m 1m 1m 3m 2m 地下水位33333图1-7 某地基剖面图各土层的重度及地下水位【解】 第二层为细砂，地下水位以上的细砂不受浮力作用，而地下水位以下的受到浮力作用，其有效重度为333w sat 1m /kN 19.10kN/m 81.9kN/m 20=-=-='γγγ 第三层黏土按透水考虑，故认为黏土层受到水的浮力作用，其有效重度为333w sat 2m /kN 19.9kN/m 81.9kN/m 19=-=-='γγγ 第四层为砂砾，受到浮力作用，其有效重度为333w sat 3m /kN 69.9kN/m 81.9kN/m 5.19=-=-='γγγ 土中各点的自重应力计算如下：a 点：00c ===z z z γσ，b 点：，m 2=z kPa 37m 2kN/m 5.183c =⨯==z z γσc 点：，m 3=z kPa 55m 1kN/m 18kPa 3731c =⨯+==∑=n i i i z h γσd 点：，m 4=z kPa19.65m 1kN/m 19.10kPa 5531c =⨯+==∑=n i i i z h γσe 点：，m 7=z kPa76.92m 3kN/m 19.9kPa 19.6531c =⨯+==∑=n i i i z h γσf 点：，m 9=z kPa14.112m 2kN/m 69.9kPa 76.9231c =⨯+==∑=n i i i z h γσ该土层的自重应力分布如下图所示。

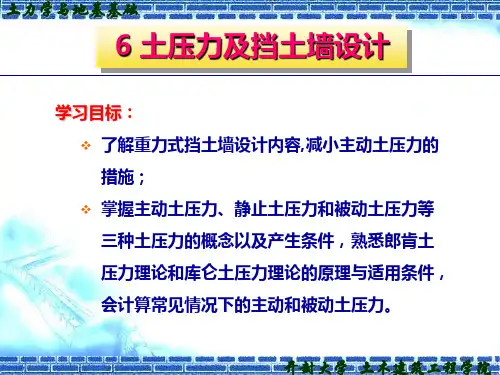

第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。

一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。

常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。

挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。

1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。

由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。

墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。

2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。

3．临时支撑边施工边支撑的临时性。

二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。

墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。

1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。

2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。

3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。

此时的土压力称为被动土压力p E 。

同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。

Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。

《土力学》教学大纲一、课程概述《土力学》是土木工程专业的一门重要专业课程，它主要研究土的物理性质、力学行为和工程问题。

本课程旨在让学生了解土的基本性质，掌握土力学的基本原理和方法，并能够解决实际工程中的土力学问题。

二、课程目标1、掌握土的基本物理和力学性质，包括土的分类、颗粒级配、密度、含水量、孔隙比、饱和度等；2、理解土力学的基本原理和方法，包括土的压缩性和渗透性、地基承载力和沉降计算、土压力和边坡稳定性分析等；3、能够应用土力学的基本理论和方法，解决实际工程中的问题，包括地基设计、挡土墙设计、基坑开挖等；4、了解土力学的最新发展和应用，包括环境土力学、地质工程中的土力学、岩土工程中的土力学等。

三、课程内容1、第一章：绪论2、第二章：土的物理性质及分类3、第三章：土的压缩性和渗透性4、第四章：地基承载力和沉降计算5、第五章：土压力和边坡稳定性分析6、第六章：地基设计7、第七章章：挡土墙设计8、第八章：基坑开挖9、第九章：环境土力学简介10、第十章：地质工程中的土力学11、第十一章：岩土工程中的土力学四、课程安排本课程共12周，每周4学时，共计48学时。

其中，理论授课30学时，实验环节18学时。

实验环节包括实验室试验和计算机模拟两部五、教学方法本课程采用多媒体教学和传统教学相结合的方式进行授课。

多媒体教学能够生动形象地展示土力学的原理和方法，而传统教学能够更好地引导学生理解和掌握土力学的知识点。

实验环节将通过实际操作和模拟软件进行实践操作，以提高学生的实践能力和计算机操作能力。

六、考核方式本课程的考核方式包括期末考试和平时成绩两部分。

期末考试采用闭卷考试形式，主要考察学生对土力学基本概念和理论的理解和应用能力。

平时成绩包括课堂表现、作业和实验环节的表现等，占总评成绩的30%。

《土力学实验》教学大纲一、课程概述《土力学实验》是土木工程专业的一门重要实验课程，旨在让学生掌握土力学实验的基本原理和方法，培养其分析和解决实际工程问题的能力。

一．填空题1．根据墙的位移情况和墙后土体所处的应力状态，土压力可分为 、 和被动土压力三种。

2．在相同条件下，产生主动土压力所需的墙身位移量△a 与产生被动土压力所需的墙身位移量△p 的大小关系是 。

3．根据朗肯土压力理论，当墙后土体处于主动土压力状态时，表示墙后土体单元应力状态的应力圆与土体抗剪强度包线的几何关系是 。

4. 挡土墙墙后土体处于朗肯主动土压力状态时，土体剪切破坏面与竖直面的夹角为 ；当墙后土体处于朗肯被动土压力状态时，土体剪切破坏面与水平面的夹角为 。

5．当挡土墙墙后填土面有均布荷载q 作用时，若填土的重度为γ，则将均布荷载换算成的当量土层厚度为 。

6．当墙后填土有地下水时，作用在墙背上的侧压力有土压力和 两部分。

7．当墙后无粘性填土中地下水位逐渐上升时，墙背上的侧压力产生的变化是 。

8．当挡土墙承受静止土压力时，墙后土体处于 应力状态。

9．挡土墙在满足 的条件下，库仑土压力理论与朗肯土压力理论计算得到的土压力是一致的。

10．墙后填土面倾角增大时，挡土墙主动土压力产生的变化是 。

11．库仑理论假定墙后土体中的滑裂面是通过 的平面。

12．瑞典条分法稳定安全系数是指_ _和__ _之比。

13．无黏性土坡在自然稳定状态下的极限坡角，称为__ __。

二.选择题1．按挡土墙结构特点，下列类型挡土墙属于重力式挡土墙的是( ) 。

A ．石砌衡重式挡土墙B ．钢筋混凝土悬臂式挡土墙C ．柱板式挡土墙；D ．锚定板式挡土墙2．在相同条件下，主动土压力E a 与被动土压力E p 的大小关系是( )。

A ．E a ≤E p ；B ．E a ≥E pC ．E a >E p ；D ．E a <E p3．若墙后填土为正常固结粘性土，其固结不排水抗剪强度指标c cu 、φcu 与有效应力抗剪强度指标c ’、φ’为已知，填土的重度为γ，则静止土压力系数K 0可表示为( ) 。

A ．K 0=1-sin φcuB ．K 0=2c cu /γC ．K 0=1-sin φ’D ．K 0=2c’/γ4．若挡土墙完全没有侧向变形、偏转和自身弯曲变形时，正确的描述是( )。
