永磁同步电机的基本知识和结构

直流电机，永磁同步电机，和交流异步电机的结构和工
作原理
直流电机、永磁同步电机和交流异步电机的结构和原理如下：
1. 直流电机：
结构：直流电机通常包括定子和转子两部分。

定子负责产生磁场，而转子则在其中旋转。

工作原理：当电流通过直流电机的定子时，会产生磁场。

转子在磁场中受到安培力的作用，这使得转子旋转。

当转子受力转过180度时，电机电刷
自动转换电流方向，使转子持续旋转。

2. 永磁同步电机：
结构：永磁同步电机主要由定子和转子组成，其中转子上装有永磁体。

工作原理：永磁同步电机通过电磁转矩和永磁体之间的相互作用来实现转动。

当电流通过电机的定子时，会在定子上形成一个旋转磁场。

由于永磁体的磁场是恒定的，当旋转磁场和永磁体的磁场相互作用时，会产生一个转矩，从而使电机转动。

在整个转动过程中，旋转磁场和永磁体的磁场始终保持同步。

这种技术可以通过改变电机的控制电流来调整旋转磁场的方向和大小，从而确保旋转磁场和永磁体的磁场始终保持同步。

3. 交流异步电动机：
结构：交流异步电动机主要由定子、转子和它们之间的气隙构成。

工作原理：当对定子绕组通入三相交流电源后，会产生旋转磁场并切割转子，从而获得转矩。

三相交流异步电动机具有结构简单、运行可靠、价格便宜、过载能力强及使用、安装、维护方便等优点，被广泛应用于各个领域。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电机方面的专家。

三相永磁同步电机结构和特点三相永磁同步电机是一种采用永磁体作为励磁源的同步电机。

它由定子和转子两部分组成，其中定子绕组由三个互相位移120°的绕组组成，分别称为A相、B相和C相；转子上装有永磁体。

下面将详细介绍三相永磁同步电机的结构和特点。

三相永磁同步电机的结构:三相永磁同步电机的结构相对简单，由定子和转子两部分组成。

1. 定子：定子是固定不动的部分，由绕组和铁芯组成。

绕组由三个相互独立的绕组组成，分别连接到三相交流电源上。

绕组的排列方式可以是星形或者三角形。

绕组中通有三相电流，分别为A相、B 相和C相。

绕组所产生的磁场与转子上的永磁体相互作用，从而使电机运转。

2. 转子：转子是电机的旋转部分，它由永磁体和铁芯组成。

永磁体中的永磁材料通常采用稀土永磁材料，如钕铁硼（NdFeB）或钴铁硼（SmCo）。

永磁体的磁场与定子绕组中的磁场相互作用，产生电磁力，从而驱动转子旋转。

铁芯的作用是导磁，增强磁场的作用效果。

三相永磁同步电机的特点:三相永磁同步电机具有许多优点，使其在工业和家庭应用中得到广泛应用。

1. 高效率：三相永磁同步电机的效率较高，通常可以达到90%以上。

这是因为永磁体提供了恒定的磁场，减少了能量损耗。

2. 高功率密度：由于永磁体的存在，三相永磁同步电机具有较高的功率密度，可以在较小的体积内提供较大的功率输出。

3. 高起动扭矩：由于永磁体的强磁场作用，三相永磁同步电机具有较高的起动扭矩，可以快速启动和加速。

4. 较宽的调速范围：三相永磁同步电机具有宽广的调速范围，可根据不同的工作需求进行调速。

通过改变定子绕组的电流，可以实现不同转速的旋转。

5. 无需励磁：由于永磁体的存在，三相永磁同步电机无需外部励磁源，简化了电机的结构和控制系统。

6. 较小的体积和重量：相比其他类型的电机，三相永磁同步电机具有较小的体积和重量，更适合应用于空间有限的场合。

7. 较低的噪音和振动：由于转子是由永磁体组成，没有电机的旋转部件，因此三相永磁同步电机运行时噪音和振动较小。

永磁同步电机详细讲解永磁同步电机是一种使用永磁体作为励磁源的同步电机。

相比传统的感应电机，永磁同步电机具有更高的效率和更好的动态响应特性。

本文将详细介绍永磁同步电机的工作原理、结构特点及应用领域。

一、工作原理永磁同步电机的工作原理基于磁场的相互作用，在电机内部的定子和转子之间形成电磁耦合。

定子上的三相绕组通电时产生旋转磁场，而转子上的永磁体则产生恒定的磁场。

由于磁场的相互作用，转子会受到定子磁场的作用力，从而实现转动。

二、结构特点永磁同步电机的结构相对简单，主要包括定子、转子和永磁体。

定子是电机的固定部分，通常由铜线绕成的线圈组成。

转子则是电机的旋转部分，通常由永磁体和铁芯构成。

永磁体通常采用稀土永磁材料，具有较高的磁能密度和磁能积。

三、应用领域永磁同步电机在工业和交通领域有广泛的应用。

在工业领域，它常被用于驱动压缩机、泵和风机等设备，因为它具有高效率和良好的负载适应性。

在交通领域，永磁同步电机被广泛应用于电动汽车和混合动力汽车中，以实现高效率和低排放。

在电动汽车中，永磁同步电机可以提供高效的动力输出，使汽车具有更长的续航里程和更好的加速性能。

同时，由于永磁同步电机没有电刷和换向器等易损件，可靠性也较高。

在混合动力汽车中，永磁同步电机可以与发动机协同工作，实现能量的高效转换和回收。

永磁同步电机还被应用于风力发电和太阳能发电等可再生能源领域。

它可以将风能或太阳能转化为电能，并提供给电网使用。

永磁同步电机具有高效率、良好的动态响应特性和可靠性高的特点，因而在工业和交通领域得到了广泛应用。

随着科技的不断进步，永磁同步电机的性能还将进一步提升，为人们的生活和工作带来更多便利。

永磁同步磁阻电机永磁同步磁阻电机是一种新型的电机，它将永磁同步电机和磁阻电机的优点结合在一起，具有高效、高性能和高可靠性等优点。

本文将对永磁同步磁阻电机的原理、结构和应用进行详细介绍。

一、永磁同步磁阻电机的原理永磁同步磁阻电机是一种永磁同步电机，它采用了磁阻转子结构。

磁阻转子是由非磁性材料制成的，其内部有许多槽和凸起，形成了磁阻结构。

当电流通过定子线圈时，会产生旋转磁场，磁场会作用于磁阻转子上，使其发生磁阻转动，从而带动转子旋转。

永磁同步磁阻电机的转矩主要是由磁阻转子和永磁体提供的磁场共同作用产生的。

当磁阻转子和定子磁场相互作用时，会产生转矩，从而带动转子旋转。

而永磁体提供的磁场则能够增强电机的磁场强度，提高电机的效率和性能。

二、永磁同步磁阻电机的结构永磁同步磁阻电机的结构与永磁同步电机和磁阻电机类似，但它们之间还是有一些不同的。

永磁同步磁阻电机的转子是由磁阻材料制成的，而永磁体则是固定在转子上的。

定子和转子的结构都比较简单，没有复杂的绕组和铁芯。

永磁同步磁阻电机的定子和转子都是由非磁性材料制成的，因此它们的制造工艺比较简单，成本也比较低。

另外，由于它们的结构简单，所以电机的体积和重量都比较小，适合于安装在空间有限的场合。

三、永磁同步磁阻电机的应用永磁同步磁阻电机具有高效、高性能和高可靠性等优点，因此在许多领域都有着广泛的应用。

主要应用于以下几个方面：1、工业自动化领域：永磁同步磁阻电机可以用于各种工业自动化设备中，如数控机床、智能机器人、自动化生产线等。

2、航空航天领域：永磁同步磁阻电机可以用于飞机和卫星等航空航天设备中，如定位控制系统、导航系统等。

3、交通运输领域：永磁同步磁阻电机可以用于各种交通运输设备中，如高速列车、城市轨道交通、电动汽车等。

4、家电领域：永磁同步磁阻电机可以用于各种家电产品中，如洗衣机、空调、冰箱等。

四、永磁同步磁阻电机的优点永磁同步磁阻电机具有以下几个优点：1、高效性：由于永磁同步磁阻电机采用了磁阻转子和永磁体的结构，因此它具有较高的效率和功率因数，能够节约能源和降低能源消耗。

一、概述三相交流永磁同步电机是一种广泛应用于工业和家用领域的电动机，其具有高效率、高可靠性和良好的动态特性等优点。

了解其工作原理对于工程师和技术人员来说十分重要。

本文将介绍三相交流永磁同步电机的工作原理及其相关知识。

二、三相交流永磁同步电机的结构1. 三相交流永磁同步电机由定子和转子两部分组成。

2. 定子上布置有三组对称的绕组，相位角相互相差120度，通过三个外接电源输入相位相同但是相位差120°的交流电，产生一个与该交流电相位速度同步的旋转磁场。

3. 转子上有一组永磁体，产生一个恒定的磁场。

三、三相交流永磁同步电机的工作原理1. 三相交流电源提供了旋转磁场，使得转子上的永磁体受到作用力。

2. 转子上的永磁体受到旋转磁场的作用力，产生转矩，驱动机械装置工作。

3. 根据洛伦兹力的作用原理，当转子转动时，永磁体受到旋转磁场的作用力，产生转矩，这就是永磁同步电机产生动力的原理。

四、三相交流永磁同步电机的控制方法1. 空载时，调节供电频率和电压等参数，使得永磁同步电机的转速等于旋转磁场的转速。

2. 负载时，通过改变电源提供的电压和频率，调节永磁同步电机的转速。

五、三相交流永磁同步电机的应用领域1. 工业生产线上的传动设备，如风机、泵、压缩机等。

2. 家用电器，如洗衣机、空调、电动车等。

六、结语通过本文的介绍，我们可以了解到三相交流永磁同步电机的结构、工作原理和控制方法等方面的知识。

掌握这些知识可以帮助工程师和技术人员更好地设计、应用和维护三相交流永磁同步电机，促进其在工业和家用领域的广泛应用。

七、三相交流永磁同步电机的优势1. 高效性能：三相交流永磁同步电机的永磁体产生恒定磁场，与旋转磁场同步工作，因此具有高效率和较低的能耗。

2. 高动态响应：由于永磁同步电机的磁场是固定且稳定的，因此可以实现快速响应和高动态性能，适用于需要频繁启动和变速的场合。

3. 高可靠性：永磁同步电机不需要外部激励，减少了绕组的损耗，使得其具有较高的可靠性和长寿命。

永磁同步电机的原理及结构永磁同步电机是一种利用永磁体产生的磁场与电流产生的磁场进行传动的电机。

其原理是通过将永磁体与定子绕组分布在转子上，通过电流激励在定子产生的旋转磁场与永磁体产生的磁场相互作用，从而实现电能转换为机械能。

下面将详细介绍永磁同步电机的原理及结构。

一、原理1.磁场产生原理永磁同步电机的转子上安装有永磁体，通过永磁体产生的磁场与定子绕组产生的磁场进行作用，从而实现电能转换为机械能。

定子绕组通过三相对称供电，产生一个旋转磁场。

而永磁体则产生一个恒定的磁场，其磁极与定子绕组的磁极相对应。

这样，当定子旋转磁场的南极与永磁体磁极相对时，两者之间的磁力相互作用将会产生转矩，从而驱动转子旋转。

2.同步运动原理永磁同步电机的转子与旋转磁场同步运动，即转子的转速与旋转磁场的转速保持同步。

这是由于永磁体的磁极与定子绕组的磁极相对应，当旋转磁场改变磁极方向时，永磁体中的磁通也会随之改变方向。

为了保持稳定的运行，要求转子与旋转磁场之间存在一个同步角度，即定子的旋转磁场需要在转子上形成一个旋转磁场，从而使转矩产生作用。

二、结构1.转子：转子是永磁同步电机的旋转部分，一般由转子心、永磁体、轴承等组成。

转子心一般采用铁芯结构，并安装有永磁体，通过永磁体产生的磁场与定子产生的旋转磁场相互作用，从而实现电能转换为机械能。

2.定子：定子是永磁同步电机的静态部分，一般由定子铁芯和定子绕组组成。

定子绕组通过三相对称供电，产生一个旋转磁场。

定子铁芯一般采用硅钢片制作，用于传导磁场和固定定子绕组。

3.永磁体：永磁体是永磁同步电机的关键部分，一般采用钕铁硼（NdFeB）等高强度磁体材料制成。

永磁体产生的磁场与定子产生的旋转磁场相互作用，从而实现电能转换为机械能。

4.轴承：轴承用于支撑转子的旋转，并减小摩擦损耗。

常见的轴承类型有滚动轴承和滑动轴承等。

5.外壳：外壳用于保护永磁同步电机的内部结构，并提供机械稳定性。

外壳通常由金属或塑料制成，并具有散热和防护功能。

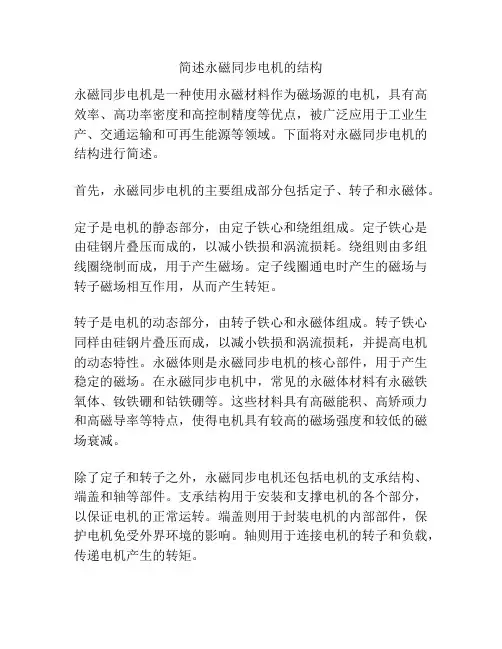

简述永磁同步电机的结构永磁同步电机是一种使用永磁材料作为磁场源的电机，具有高效率、高功率密度和高控制精度等优点，被广泛应用于工业生产、交通运输和可再生能源等领域。

下面将对永磁同步电机的结构进行简述。

首先，永磁同步电机的主要组成部分包括定子、转子和永磁体。

定子是电机的静态部分，由定子铁心和绕组组成。

定子铁心是由硅钢片叠压而成的，以减小铁损和涡流损耗。

绕组则由多组线圈绕制而成，用于产生磁场。

定子线圈通电时产生的磁场与转子磁场相互作用，从而产生转矩。

转子是电机的动态部分，由转子铁心和永磁体组成。

转子铁心同样由硅钢片叠压而成，以减小铁损和涡流损耗，并提高电机的动态特性。

永磁体则是永磁同步电机的核心部件，用于产生稳定的磁场。

在永磁同步电机中，常见的永磁体材料有永磁铁氧体、钕铁硼和钴铁硼等。

这些材料具有高磁能积、高矫顽力和高磁导率等特点，使得电机具有较高的磁场强度和较低的磁场衰减。

除了定子和转子之外，永磁同步电机还包括电机的支承结构、端盖和轴等部件。

支承结构用于安装和支撑电机的各个部分，以保证电机的正常运转。

端盖则用于封装电机的内部部件，保护电机免受外界环境的影响。

轴则用于连接电机的转子和负载，传递电机产生的转矩。

关于永磁同步电机的结构参考内容，可以参考以下内容：1.《机械设计基础》（赵光华，机械工业出版社）2.《电机设计与制造》（林迈勇，机械工业出版社）3.《永磁同步电机技术及应用》（丁顺利，机械工业出版社）4.《永磁同步电机及其控制应用》（邓润树，机械工业出版社）5.《永磁同步电机理论与应用》（冉有华，中国电力出版社）这些参考内容在其中介绍了永磁同步电机的结构、工作原理、控制方法和应用等方面的内容，对于深入了解永磁同步电机具有较高的参考价值。

在具体选择参考内容时，可以根据自己的需求和背景选择相应的内容。

永磁同步电机的原理和结构一、原理1.斯托克斯定律：电机的磁场遵循斯托克斯定律，即磁场的旋度等于电流的流入速率。

电机的磁场随转子位置的变化而发生改变。

2.磁场力矩：永磁同步电机的转子上有多个永磁块构成的磁极，当电机的定子线圈通以电流时，产生的磁场与转子的磁场相互作用，形成力矩。

3.控制策略：为了使电机能够正常运行，需要通过控制器对电机进行控制。

例如，可以通过调节电流的大小和方向来调整磁场力矩，从而实现电机的正常运行。

二、结构1.定子：定子是电机的固定部分，由电磁铁圈组成。

电磁铁圈的线圈上通以交流电，产生的磁场与转子的磁场相互作用，形成力矩。

2.转子：转子是电机的旋转部分，通常由铁芯和永磁体组成。

铁芯提供机械强度和磁通闭合路径，永磁体则产生稳定的磁场。

转子的磁场与定子的磁场相互作用，形成力矩。

3.永磁体：永磁体是电机的励磁源，通常由稀土永磁材料制成。

永磁体能够持续产生磁场，并且磁场强度较高，使得电机具有较高的功率密度和效率。

4.传感器：传感器位于电机的定子和转子之间，用于检测电机的状态和位置。

传感器可以测量定子和转子的角度、速度和位置等参数，通过传输给控制器，实现对电机的精确控制。

5.控制器：控制器是电机的智能控制核心，通过接收传感器的反馈信号，以及根据预定的控制策略，控制定子线圈的电流，调整磁场力矩的大小和方向，实现电机的正常运行。

综上所述，永磁同步电机的原理是通过电磁感应定律和电动机转矩方程实现电动机的工作，其结构主要由定子、转子、永磁体、传感器和控制器等组成。

通过控制器的精确控制，可以实现电机的高效率和高性能运行。

简述永磁同步电机的结构永磁同步电机是一种利用永磁体产生磁场的电机，其结构包括定子和转子两部分。

第一，定子部分：定子是永磁同步电机的固定部分，通常由外壳、定子铁心和定子绕组组成。

1. 外壳：定子的外壳是保护定子部分的外部结构，通常采用金属材料，如铝合金等。

2. 定子铁心：定子铁心是定子的主要机械支撑结构，通常由硅钢片叠装而成，以减小磁阻，提高能效。

3. 定子绕组：定子绕组是定子的主要电磁部分，由若干匝的绕组线组成。

绕组线一般采用高导磁性、低电阻的铜线，通过定子铁心的槽槽来保持形状和位置。

第二，转子部分：转子是永磁同步电机的旋转部分，通常由转子铁心和永磁体组成。

1. 转子铁心：转子铁心是转子的主要机械支撑结构，通常由硅钢片叠装而成，以减小磁阻，提高能效。

2. 永磁体：永磁体是永磁同步电机的核心部分，它能够产生恒定的磁场。

常见的永磁体材料有钕铁硼(NdFeB)、钴磁铁(CoFe)等。

永磁体通常安装在转子铁心上，通过磁场与定子绕组的磁场相互作用，达到转子的运动。

除了上述主要结构以外，永磁同步电机还包括定位传感器、轴承、连接线等次要结构部分。

1. 定位传感器：定位传感器用于检测转子的位置和角度，以实现精确的电机控制。

常见的定位传感器包括霍尔元件、编码器等。

2. 轴承：轴承用于支撑转子的旋转，通常采用滚珠轴承或滑动轴承，以减小摩擦阻力，提高电机的运行效率和稳定性。

3. 连接线：连接线用于连接定子绕组和外部电源或控制电路，通常采用导电性能好、耐高温、耐腐蚀的导线材料。

参考内容：- 《电机与拖动》（第五版），刘正湧、郭昱辉、王星星，中国电力出版社，2017年- 《电力电子技术基础与应用》（第三版），徐宇、刘臣、吴中华等，机械工业出版社，2019年- 《永磁同步电机理论与应用》（第二版），蒋皓、吴冬梅等，中国电力出版社，2018年- 《电力电子技术概论》（第三版），蔡晓明、胡明等，机械工业出版社，2015年。

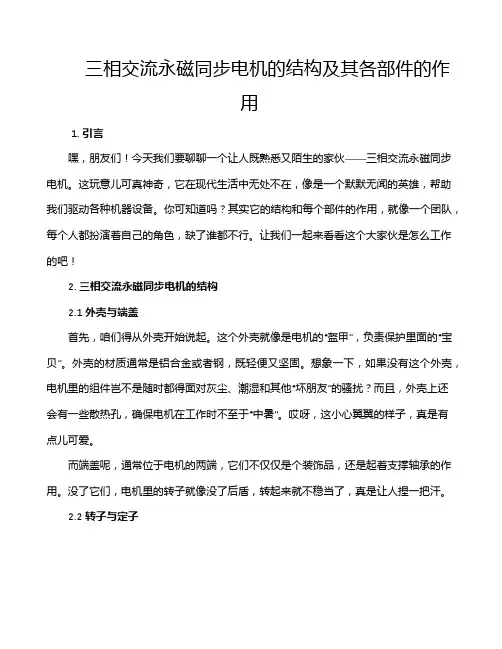

三相交流永磁同步电机的结构及其各部件的作用1. 引言嘿，朋友们！今天我们要聊聊一个让人既熟悉又陌生的家伙——三相交流永磁同步电机。

这玩意儿可真神奇，它在现代生活中无处不在，像是一个默默无闻的英雄，帮助我们驱动各种机器设备。

你可知道吗？其实它的结构和每个部件的作用，就像一个团队，每个人都扮演着自己的角色，缺了谁都不行。

让我们一起来看看这个大家伙是怎么工作的吧！2. 三相交流永磁同步电机的结构2.1 外壳与端盖首先，咱们得从外壳开始说起。

这个外壳就像是电机的“盔甲”，负责保护里面的“宝贝”。

外壳的材质通常是铝合金或者钢，既轻便又坚固。

想象一下，如果没有这个外壳，电机里的组件岂不是随时都得面对灰尘、潮湿和其他“坏朋友”的骚扰？而且，外壳上还会有一些散热孔，确保电机在工作时不至于“中暑”。

哎呀，这小心翼翼的样子，真是有点儿可爱。

而端盖呢，通常位于电机的两端，它们不仅仅是个装饰品，还是起着支撑轴承的作用。

没了它们，电机里的转子就像没了后盾，转起来就不稳当了，真是让人捏一把汗。

2.2 转子与定子接下来，我们要聊聊“主角”——转子和定子。

定子就像是一位稳重的老师，始终待在电机的外面，负责产生磁场。

而转子嘛，仿佛是个调皮的学生，总是围着老师转，产生旋转运动。

这个过程听起来简单，但其实充满了智慧。

转子内部的永磁体是这场舞蹈的关键。

它们产生的磁场让转子能够与定子形成强烈的相互作用。

这种互动就像是一场精妙的交响乐，时刻保持着和谐。

一旦电流流过定子，转子就会开始旋转，整个电机便运转起来，简直是一场“华尔兹”！3. 各部件的作用3.1 定子绕组说到定子绕组，别小看它。

这个家伙就像是电机的“大脑”，负责控制整个电机的运作。

它通过三相交流电流，产生一个旋转磁场，让转子得以启动。

想想看，如果没有这个定子绕组，转子就像没有“电”的小火车，根本动不了！在这个时候，我们就得感谢那些聪明的工程师们，真是为我们省了不少力气。

3.2 轴承与冷却系统再来聊聊轴承，它们就像是电机的“守护者”，帮助转子顺畅转动，减少摩擦和磨损。

永磁同步直流电机结构和原理
永磁同步直流电机主要由定子、转子和端盖等部件构成。

定子的结构与普通感应电动机类似，采用叠片结构以减小电动机运行时的铁耗。

转子则可以做成实心，也可以用叠片叠压。

电枢绕组可以是集中整距绕组，也可以采用分布短距绕组和非常规绕组。

永磁同步直流电机的工作原理主要基于磁场相互作用产生转矩的原理。

其启动和运行是由定子绕组、转子鼠笼绕组和永磁体三者产生的磁场的相互作用而形成。

具体来说，当电动机静止时，给定子绕组通入三相对称电流，产生定子旋转磁场。

这个磁场相对于转子旋转在笼型绕组内产生电流，形成转子旋转磁场。

定子旋转磁场与转子旋转磁场相互作用产生的异步转矩使转子由静止开始加速转动。

在这个过程中，转子永磁磁场与定子旋转磁场转速不同，会产生交变转矩。

当转子加速到速度接近同步转速的时候，转子永磁磁场与定子旋转磁场的转速接近相等，定子旋转磁场速度稍大于转子永磁磁场，它们相互作用产生转矩将转子牵入到同步运行状态。

在同步运行状态下，转子绕组内不再产生电流。

此时转子上只有永磁体产生磁场，它与定子旋转磁场相互作用，产生驱动转矩。

此外，由于永磁同步直流电机使用永磁体提供励磁，这使得电动机结构较为简单，降低了加工和装配费用，同时也省去了容易出问题的集电环和电刷，
提高了电动机运行的可靠性。

并且由于无需励磁电流，没有励磁损耗，也提高了电动机的效率和功率密度。

以上内容仅供参考，如需更详细的信息，建议查阅永磁同步直流电机的相关书籍或咨询相关技术专家。

永磁同步电机详细讲解永磁同步电机是一种采用永磁体作为励磁源的电机，其特点是具有高效率、高功率因数和低损耗等优点。

本文将详细介绍永磁同步电机的工作原理、结构特点以及应用领域。

一、工作原理永磁同步电机的工作原理基于电磁感应定律和永磁体的磁场特性。

当电机通电时，电流通过定子线圈产生的磁场与永磁体的磁场相互作用，产生旋转力矩。

由于永磁体的磁场是恒定的，因此电机的转速与电源的频率成正比，即同步转速。

同时，永磁同步电机的转子上没有绕组，没有感应电流和铜损耗，因此具有较高的效率。

二、结构特点永磁同步电机的结构包括定子、转子和永磁体三部分。

定子由线圈和铁心组成，线圈通电产生磁场。

转子由永磁体和铁芯组成，永磁体产生恒定的磁场。

定子和转子之间通过磁场相互作用产生转矩。

与其他类型的电机相比，永磁同步电机具有较高的功率因数和较低的损耗。

这是因为永磁体的磁场不需要通过电流来产生，不会产生铜损耗。

此外，由于永磁同步电机没有电枢绕组，也没有感应电流和铜损耗。

因此，其效率较高，能够更好地发挥功率。

三、应用领域永磁同步电机在工业和交通领域有广泛的应用。

在工业领域，永磁同步电机可以用于驱动各种机械设备，如风机、水泵和压缩机等。

其高效率和节能特性使其成为工业生产中的理想选择。

在交通领域，永磁同步电机可用于电动汽车和混合动力汽车的驱动系统。

由于其高功率因数和高效率，可以提高车辆的续航里程和性能。

此外，永磁同步电机还可以用于高速列车、地铁和电动自行车等交通工具。

总结：永磁同步电机是一种采用永磁体作为励磁源的电机，具有高效率、高功率因数和低损耗等优点。

其工作原理基于电磁感应定律和永磁体的磁场特性。

永磁同步电机的结构特点包括定子、转子和永磁体三部分。

永磁同步电机在工业和交通领域有广泛的应用，可以用于驱动各种机械设备和交通工具，提高能源利用效率和减少污染排放。

永磁同步电机的发展将为节能环保和可持续发展做出贡献。

. .第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

永磁同步电机的结构和工作原理
永磁同步电机是一种采用永磁体作为励磁源，利用交流电源提供与转子匹配的交变磁场，通过电磁感应作用产生转矩的同步电机。

其结构主要由转子、定子和永磁体组成。

1. 转子结构
永磁同步电机的转子一般是由永磁体和转子芯片组成，永磁体主要有NdFeB、SmCo等材质，收集电流的感应环或导电环以
及轴承等组件。

2. 定子结构
永磁同步电机的定子由一个或多个相线圈、铁芯和支承套管等组成。

相线圈是电机进行电磁转换的核心部件，如三相永磁同步电机由三个线圈组成。

3. 永磁体
永磁体是永磁同步电机的关键部件，产生强磁场并与转子匹配，从而实现高功率和高效率的工作。

工作原理：
当三相交流电源加到永磁同步电机的三相定子线圈中时，三相电流在定子线圈中产生交变磁场。

当转子转动时，其磁极旋转，受交变磁场的作用形成一个感应电动势并导致感应电流流过转子。

由于永磁体的磁场一直恒定，转子磁极不断旋转并产生变化的磁场，从而与定子线圈的交变磁场相互作用产生转矩，驱动转子旋转。

由于转子旋转速度与定子的交替电流频率一致，因此称其为永磁同步电机。

永磁同步电机的原理和结构一、转子永磁同步电机的转子通常由永磁体组成。

永磁体是一种能产生稳定磁场的磁性材料，通常使用高矩阵材料，如钕铁硼（NdFeB）或钴钐铁（SmCo）作为永磁体。

永磁体通过机械方式固定在转子上，使得转子具有恒定的磁场。

二、定子永磁同步电机的定子上通常设置有三相电磁绕组，通过定子的电磁绕组产生的磁场与转子上永磁体的磁场相互作用，产生转矩。

定子的电磁绕组通常采用三相对称布置的方式，每相上的绕组根据需要可以采用不同的接线方式，如星型接线或三角型接线。

三、电磁绕组四、永磁体永磁同步电机的永磁体通常是由钕铁硼或钴钐铁等高矩阵材料制成。

永磁体通过机械方式固定在转子上，并且具有较高的磁能积和较高的剩磁，使得转子具有强大的磁场。

永磁体的磁场与定子上电磁绕组产生的磁场相互作用，从而产生转矩。

当电机通电后，定子上的电磁绕组通入三相交流电源，产生交变磁场。

同时，转子上固定的永磁体产生稳定的磁场。

由于定子电流的变化，导致定子上的电磁绕组和转子上的永磁体之间的磁场相互作用，产生力矩。

该力矩将转子带动旋转，使得电机开始工作。

由于永磁体的存在，永磁同步电机具有较高的功率因数、高效率和较高的转矩密度。

此外，由于永磁体的磁场较强，电机具有较高的抗扭矩能力和准确的控制性能。

由于永磁体的磁场是固定不变的，因此永磁同步电机具有较好的转速稳定性和恒定转矩的特点。

总之，永磁同步电机采用永磁体作为励磁源，通过电磁绕组和永磁体之间的磁场相互作用产生转矩，从而实现转子的旋转。

该电机具有功率因数高、效率高、转矩密度大以及转速稳定性好等优点，因此得到了广泛的应用。

永磁同步电机基本结构及拆装永磁同步电机的基本结构包括定子和转子两部分。

定子是电机的固定部分，由定子铁心、定子绕组和定子槽构成。

定子铁心由硅钢片叠压而成，用于导磁和支撑定子绕组。

定子绕组则由导电材料绕制而成，通过电流激励产生磁场。

定子槽是定子铁心上的凹槽，用于放置定子绕组。

定子槽的形状和数量决定了电机的特性。

转子是电机的旋转部分，由转子铁心和永磁体构成。

转子铁心通常由硅钢片叠压而成，用于导磁和支撑永磁体。

永磁体是一种能产生稳定磁场的材料，通常使用稀土磁体，如钕铁硼磁体。

永磁体的形状和磁化方式决定了电机的性能。

在一些高功率应用中，转子铁心上还会安装风扇或冷却装置，用于散热。

拆装永磁同步电机时，需要先切断电源，确保安全。

首先，将电机固定在工作台上，拆下电机外壳。

接下来，拧下转子轴上的紧固螺母，将转子轴从定子中取出。

需注意的是，在取出转子轴时，需轻拿轻放，避免损坏转子铁心或永磁体。

然后，拆下定子铁心上的定子绕组，并将铁心清洗干净。

在清洗过程中，应注意保护好铁心表面，避免刮伤或损坏。

最后，将清洗干净的定子绕组再次安装在定子铁心上，并将转子轴重新装回定子中，紧固螺母。

最后，重新装上电机外壳，拧紧螺丝。

总结起来，永磁同步电机的基本结构包括定子和转子两部分，其拆装主要是将电机分解为定子和转子，清洗和检修各个部件，并重新装配。

拆卸电机时需谨慎操作，确保安全，避免对电机和零部件造成伤害。

拆卸后，需仔细清洗各个部件，并在重新装配时注意安装顺序和正确紧固零件。

拆装过程中需注意保护电机表面和内部零部件，避免损坏，确保电机的正常运行。

WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

永磁同步电动机的原理与结构详解来源 |防爆云平台近些年永磁同步电动机得到较快发展，其特点是功率因数⾼、效率⾼，在许多场合开始逐步取代最常⽤的交流异步电机，其中异步启动永磁同步电动机的性能优越，是⼀种很有前途的节能电机。

永磁同步电动机永磁同步电动机的定⼦永磁同步电动机的定⼦结构与⼯作原理与交流异步电动机⼀样，多为4极形式。

图1是安装在机座内的定⼦铁芯，有24个槽。

图1—定⼦铁芯与机座电机绕组按3相4极布置，采⽤单层链式绕组，通电产⽣4极旋转磁场。

图2是有线圈绕组的定⼦⽰意图。

图2--同步电动机定⼦绕组永磁同步电动机的转⼦永磁同步电动机与普通异步电动机的不同是转⼦结构，转⼦上安装有永磁体磁极，永磁体在转⼦中的布置位置有多种，下⾯介绍⼏种主要形式。

永磁体转⼦铁芯仍需⽤硅钢⽚叠成，因为永磁同步电动机基本都采⽤逆变器电源驱动，即使产⽣正弦波的变频器输出都含有⾼频谐波，若⽤整体钢材会产⽣涡流损耗。

第⼀种形式：图3左图就是⼀个安装有永磁体磁极的转⼦，永磁体磁极安装在转⼦铁芯圆周表⾯上，称为表⾯凸出式永磁转⼦。

磁极的极性与磁通⾛向见图3右图，这是⼀个4极转⼦。

图3--表⾯凸出式永磁转⼦根据磁阻最⼩原理，也就是磁通总是沿磁阻最⼩的路径闭合，利⽤磁引⼒拉动转⼦旋转，于是永磁转⼦就会跟随定⼦产⽣的旋转磁场同步旋转。

第⼆种形式：图4中，左图是另⼀种安装有永磁体磁极的转⼦，永磁体磁极嵌装在转⼦铁芯表⾯，称为表⾯嵌⼊式永磁转⼦。

磁极的极性与磁通⾛向见图4右图，这也是⼀个4极转⼦。

图4--表⾯嵌⼊式永磁转⼦第三种形式：在较⼤的电机⽤得较多是在转⼦内部嵌⼊永磁体，称为内埋式永磁转⼦（或称为内置式永磁转⼦或内嵌式永磁转⼦），永磁体嵌装在转⼦铁芯内部，铁芯内开有安装永磁体的槽，永磁体的布置主要⽅式见图5。

在每⼀种形式中⼜有采⽤多层永磁体进⾏组合的⽅式。

图5--内埋式永磁转⼦的形式下⾯就径向式布置的转⼦为例做介绍。

图6是转⼦铁芯，为防⽌永磁体磁通短路，在转⼦铁芯还开有隔磁空槽，槽内也可填充隔磁材料。
