共聚焦显微镜汇报

激光共聚焦原理范文激光共聚焦显微镜（Laser Scanning Confocal Microscope，简称LSCM）是一种应用激光光源和共聚焦光路原理的现代显微镜，其基本原理是利用激光光源产生的激光束，通过聚焦物镜将激光束聚焦到样品上，并收集样品反射、透射或荧光发射的激光信号，经过共聚焦光路的滤波和光电倍增器放大后，通过扫描装置控制光束在样品不同位置的扫描，最后通过成像系统将信号转化为图像。

下面详细介绍激光共聚焦显微镜的原理。

1.光路结构激光共聚焦显微镜的光路结构主要由激光器、激光光束系统、共聚焦光学系统和光学检测系统组成。

激光器通常采用氩离子激光器或氮气激光器等可产生高能量、窄谱宽激光束的光源。

激光光束系统由准直器、束整形器和聚焦器组成，主要用于产生、整形和准直激光光束。

共聚焦光学系统由物镜和扫描装置组成，其主要作用是将激光光束聚焦到样品上，并进行扫描。

光学检测系统主要由物镜、分光器、光学滤光器和光电倍增器等组成，用于收集并检测样品反射、透射或荧光发射的激光信号。

2.激光共聚焦光学系统原理激光共聚焦光学系统由聚焦镜头和扫描装置组成。

聚焦镜头由物镜和扫描镜组成，物镜用于将激光光束聚焦到样品的局部区域，扫描镜用于控制激光光束在样品上的扫描。

聚焦镜头的光学轴与激光光束保持一致，其焦点与样品接触面构成一个共聚焦点，也称为焦斑。

激光光束通过聚焦镜头后，其径向和轴向分辨率都很高，使得显微镜在透射成像的同时，还能够进行光学切片和三维重建。

扫描装置通过控制扫描镜的运动，使激光光束可以在样品平面上进行扫描，从而实现对样品不同位置进行扫描成像。

3.光学检测系统原理光学检测系统主要用于收集并检测样品反射、透射或荧光发射的激光信号。

光学信号经过物镜和分光器后进入光学滤光器，滤光器可以选择性地透过或屏蔽特定波长的激光信号。

经过滤光器的激光信号最后进入光电倍增器，通过电子放大器将光信号转化为电信号，再通过数模转换器转化为数字信号，最终通过计算机处理并生成图像。

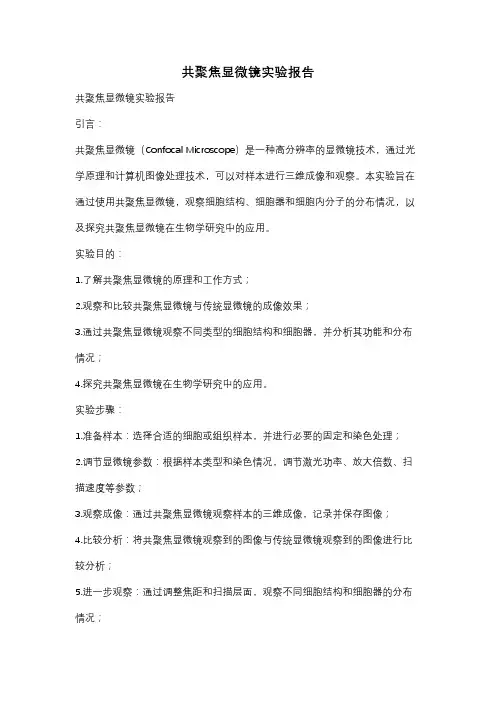

一、实验目的1. 熟悉共聚焦显微镜的基本原理和操作方法。

2. 利用共聚焦显微镜观察细胞结构、细胞器和细胞内分子的分布情况。

3. 掌握共聚焦显微镜在生物学研究中的应用。

二、实验原理共聚焦显微镜（Confocal Microscopy）是一种利用激光光源、共聚焦光学系统和计算机图像处理技术进行细胞和组织结构观察的显微镜。

其基本原理是利用激光光源在样品上形成点光源，通过物镜聚焦到样品的焦平面上，激发荧光物质发出荧光。

由于照明针孔与探测针孔相对于物镜焦平面是共轭的，只有焦平面上的光才能通过探测针孔，从而实现对焦平面的荧光信号采集，同时抑制了背景光的干扰。

三、实验材料与仪器1. 实验材料：细胞样品（如酵母细胞、植物细胞等）、荧光染料（如DAPI、FITC 等）、荧光标记抗体等。

2. 实验仪器：共聚焦显微镜、激光光源、物镜、扫描模块、探测器、计算机等。

四、实验步骤1. 样品制备：将细胞样品固定、染色，并进行适当处理，使其适合共聚焦显微镜观察。

2. 设定共聚焦显微镜参数：包括激光光源的波长、扫描速度、扫描范围等。

3. 观察细胞结构：使用共聚焦显微镜观察细胞的结构，如细胞核、细胞质、细胞器等。

4. 观察细胞器：使用荧光染料和荧光标记抗体对细胞器进行染色，观察其分布和形态。

5. 观察细胞内分子：使用荧光标记抗体对细胞内分子进行染色，观察其分布和动态变化。

6. 图像采集与处理：使用共聚焦显微镜采集图像，并通过计算机图像处理技术进行图像分析和三维重建。

五、实验结果与分析1. 观察到细胞核、细胞质、细胞器等细胞结构清晰可见，荧光染料和荧光标记抗体在细胞内分布均匀。

2. 观察到线粒体、内质网、高尔基体等细胞器在细胞内的分布和形态，为细胞器功能研究提供依据。

3. 观察到细胞内分子在细胞内的分布和动态变化，为细胞信号传导和分子调控研究提供线索。

六、实验讨论1. 共聚焦显微镜具有较高的分辨率和信噪比，能够观察细胞内部精细结构，为生物学研究提供有力工具。

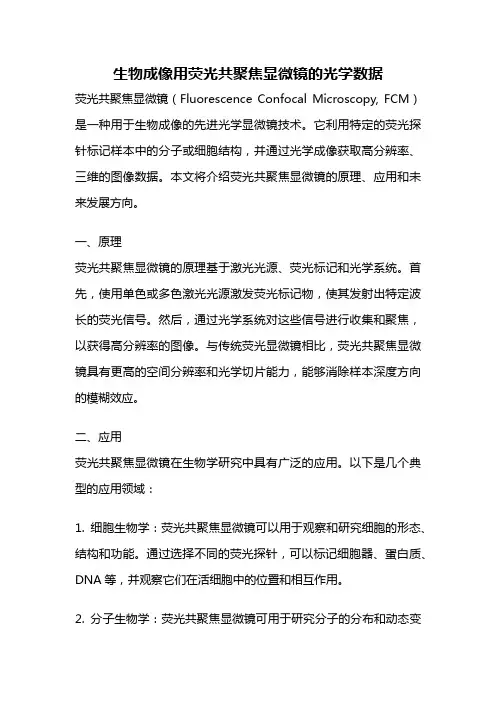

生物成像用荧光共聚焦显微镜的光学数据荧光共聚焦显微镜（Fluorescence Confocal Microscopy, FCM）是一种用于生物成像的先进光学显微镜技术。

它利用特定的荧光探针标记样本中的分子或细胞结构，并通过光学成像获取高分辨率、三维的图像数据。

本文将介绍荧光共聚焦显微镜的原理、应用和未来发展方向。

一、原理荧光共聚焦显微镜的原理基于激光光源、荧光标记和光学系统。

首先，使用单色或多色激光光源激发荧光标记物，使其发射出特定波长的荧光信号。

然后，通过光学系统对这些信号进行收集和聚焦，以获得高分辨率的图像。

与传统荧光显微镜相比，荧光共聚焦显微镜具有更高的空间分辨率和光学切片能力，能够消除样本深度方向的模糊效应。

二、应用荧光共聚焦显微镜在生物学研究中具有广泛的应用。

以下是几个典型的应用领域：1. 细胞生物学：荧光共聚焦显微镜可以用于观察和研究细胞的形态、结构和功能。

通过选择不同的荧光探针，可以标记细胞器、蛋白质、DNA等，并观察它们在活细胞中的位置和相互作用。

2. 分子生物学：荧光共聚焦显微镜可用于研究分子的分布和动态变化。

例如，可以标记特定的蛋白质或核酸序列，并观察它们在细胞中的表达、定位和相互作用，从而揭示生物分子的功能和调控机制。

3. 神经科学：荧光共聚焦显微镜在神经科学研究中有重要应用。

通过标记神经元、突触和神经递质等结构和分子，可以研究神经网络的组织和功能，揭示神经退行性疾病和神经发育异常的机制。

4. 肿瘤学：荧光共聚焦显微镜在肿瘤学研究中具有重要意义。

可以使用荧光染料或荧光标记的抗体来观察肿瘤细胞的形态特征、增殖活性和转移能力，为肿瘤发生、发展和治疗提供重要信息。

三、未来发展随着技术的不断进步，荧光共聚焦显微镜在分辨率、速度和功能方面仍有进一步的发展空间。

以下是一些可能的发展方向：1. 分辨率提升：通过改进光学设计和探测器技术，进一步提高荧光共聚焦显微镜的空间分辨率，实现更细微的结构和分子成像。

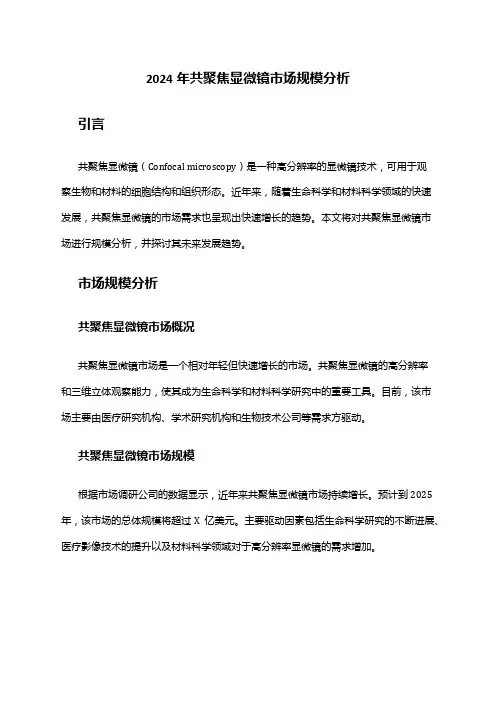

2024年共聚焦显微镜市场规模分析引言共聚焦显微镜（Confocal microscopy）是一种高分辨率的显微镜技术，可用于观察生物和材料的细胞结构和组织形态。

近年来，随着生命科学和材料科学领域的快速发展，共聚焦显微镜的市场需求也呈现出快速增长的趋势。

本文将对共聚焦显微镜市场进行规模分析，并探讨其未来发展趋势。

市场规模分析共聚焦显微镜市场概况共聚焦显微镜市场是一个相对年轻但快速增长的市场。

共聚焦显微镜的高分辨率和三维立体观察能力，使其成为生命科学和材料科学研究中的重要工具。

目前，该市场主要由医疗研究机构、学术研究机构和生物技术公司等需求方驱动。

共聚焦显微镜市场规模根据市场调研公司的数据显示，近年来共聚焦显微镜市场持续增长。

预计到2025年，该市场的总体规模将超过X亿美元。

主要驱动因素包括生命科学研究的不断进展、医疗影像技术的提升以及材料科学领域对于高分辨率显微镜的需求增加。

共聚焦显微镜市场应用领域共聚焦显微镜在生命科学和材料科学领域有广泛的应用。

生命科学领域的主要应用包括细胞生物学、分子生物学和神经科学等。

材料科学领域的应用主要包括纳米材料研究、光电材料研发和材料表面形貌观察等。

共聚焦显微镜市场竞争格局共聚焦显微镜市场竞争激烈，主要厂商包括日本的奥林巴斯（Olympus）、美国的蔡司（Carl Zeiss）和德国的莱卡（Leica）等。

这些厂商通过不断提升产品性能和功能来争夺市场份额，同时也不断推出新的应用方案以满足客户需求。

未来发展趋势技术创新驱动发展随着科学技术的不断进步，共聚焦显微镜的分辨率和观察深度将不断提高。

同时，新的成像技术和显微镜配套技术的发展也将推动整个共聚焦显微镜市场的发展。

市场应用拓展随着生命科学和材料科学领域的发展，共聚焦显微镜在更多的应用领域将得到拓展。

例如，在制药行业，共聚焦显微镜可用于药物研发和临床试验中的细胞观察和分析。

云端数据处理和分析随着云计算和大数据技术的发展，共聚焦显微镜图像的数据处理和分析将更加高效和准确。

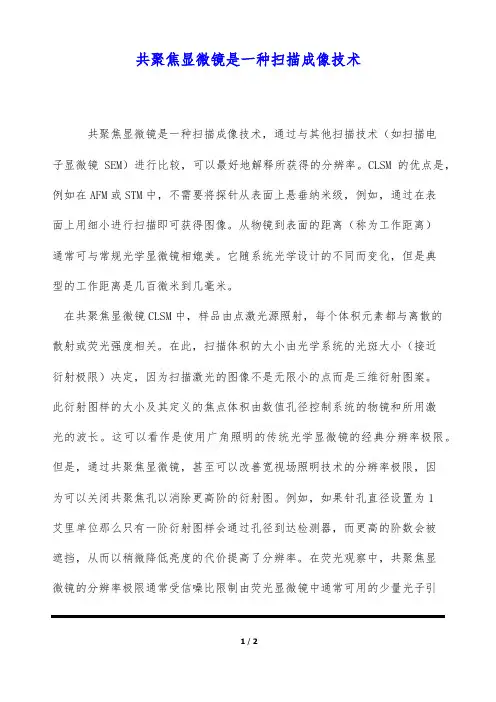

共聚焦显微镜是一种扫描成像技术共聚焦显微镜是一种扫描成像技术，通过与其他扫描技术（如扫描电子显微镜SEM）进行比较，可以最好地解释所获得的分辨率。

CLSM的优点是，例如在AFM或STM中，不需要将探针从表面上悬垂纳米级，例如，通过在表面上用细小进行扫描即可获得图像。

从物镜到表面的距离（称为工作距离）通常可与常规光学显微镜相媲美。

它随系统光学设计的不同而变化，但是典型的工作距离是几百微米到几毫米。

在共聚焦显微镜CLSM中，样品由点激光源照射，每个体积元素都与离散的散射或荧光强度相关。

在此，扫描体积的大小由光学系统的光斑大小（接近衍射极限）决定，因为扫描激光的图像不是无限小的点而是三维衍射图案。

此衍射图样的大小及其定义的焦点体积由数值孔径控制系统的物镜和所用激光的波长。

这可以看作是使用广角照明的传统光学显微镜的经典分辨率极限。

但是，通过共聚焦显微镜，甚至可以改善宽视场照明技术的分辨率极限，因为可以关闭共聚焦孔以消除更高阶的衍射图。

例如，如果针孔直径设置为1艾里单位那么只有一阶衍射图样会通过孔径到达检测器，而更高的阶数会被遮挡，从而以稍微降低亮度的代价提高了分辨率。

在荧光观察中，共聚焦显微镜的分辨率极限通常受信噪比限制由荧光显微镜中通常可用的少量光子引起的。

可以通过使用更灵敏的光电探测器或通过增加照明激光点光源的强度来补偿这种影响。

增加照明激光的强度可能会对目标样品造成过度漂白或其他损坏，特别是对于需要比较荧光亮度的实验。

当对屈光不同的组织（例如植物叶片的海绵状叶肉或其他包含空气的组织）进行成像时，通常会损害共聚焦图像质量的球面像差。

精品资料欢迎下载。

一、实验背景共聚焦成像技术（Confocal Laser Scanning Microscopy，CLSM）是一种先进的显微成像技术，它通过激光激发样品中的荧光分子，并通过光学滤波和扫描系统，实现对样品中特定荧光信号的采集和重建。

该技术具有高分辨率、高对比度和三维成像能力，广泛应用于生物学、医学、材料科学等领域。

二、实验目的1. 熟悉共聚焦成像系统的操作流程；2. 学习共聚焦成像技术的基本原理和应用；3. 观察细胞结构、细胞器和细胞内分子的分布情况；4. 探究共聚焦成像技术在生物学研究中的应用。

三、实验原理共聚焦成像技术的基本原理是利用激光激发样品中的荧光分子，通过光学滤波器选择特定波长的荧光信号，并通过扫描系统采集图像。

由于激光束具有高度的聚焦性，可以有效地消除样品中的背景噪声和光漂白效应，从而提高成像分辨率和对比度。

四、实验材料与仪器1. 实验材料：细胞样本、荧光染料、激光共聚焦显微镜；2. 实验仪器：激光共聚焦显微镜、荧光染料、细胞培养箱、图像分析软件。

五、实验步骤1. 样本制备：将细胞样本进行染色，选择合适的荧光染料对细胞器或分子进行标记；2. 设备准备：打开激光共聚焦显微镜，设置激光波长、激发光强度、扫描速度等参数；3. 图像采集：将样本放置在显微镜载物台上，调整焦距和光圈，进行共聚焦成像；4. 图像分析：使用图像分析软件对采集到的图像进行处理，包括滤波、对比度增强、三维重建等；5. 结果展示：将处理后的图像进行展示，分析细胞结构、细胞器和细胞内分子的分布情况。

六、实验结果与分析1. 细胞结构：共聚焦成像结果显示，细胞膜、细胞质、细胞核等细胞结构清晰可见；2. 细胞器：通过荧光染料标记，观察到线粒体、内质网、高尔基体等细胞器的分布情况；3. 细胞内分子：共聚焦成像技术可以观察到细胞内某些特定分子的分布情况，如蛋白质、RNA等。

七、实验讨论1. 共聚焦成像技术在生物学研究中的应用非常广泛，可以用于观察细胞结构、细胞器、细胞内分子等；2. 共聚焦成像技术具有高分辨率、高对比度和三维成像能力，可以提供丰富的生物信息；3. 实验过程中，需要注意荧光染料的选取、激光参数的设置和图像处理方法，以保证实验结果的准确性。

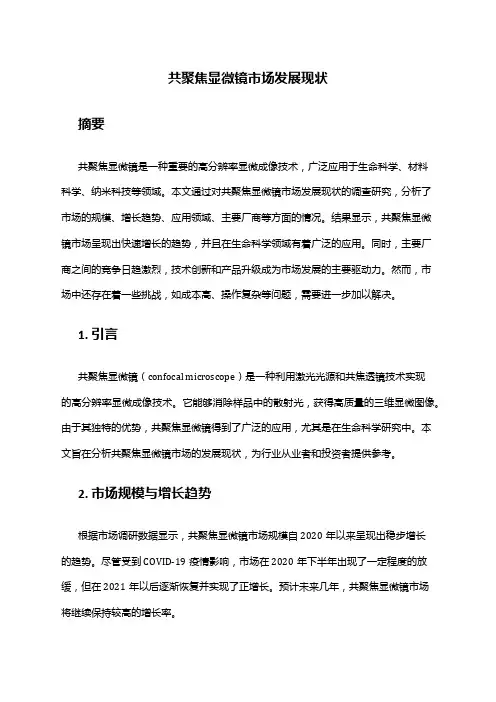

共聚焦显微镜市场发展现状摘要共聚焦显微镜是一种重要的高分辨率显微成像技术，广泛应用于生命科学、材料科学、纳米科技等领域。

本文通过对共聚焦显微镜市场发展现状的调查研究，分析了市场的规模、增长趋势、应用领域、主要厂商等方面的情况。

结果显示，共聚焦显微镜市场呈现出快速增长的趋势，并且在生命科学领域有着广泛的应用。

同时，主要厂商之间的竞争日趋激烈，技术创新和产品升级成为市场发展的主要驱动力。

然而，市场中还存在着一些挑战，如成本高、操作复杂等问题，需要进一步加以解决。

1. 引言共聚焦显微镜（confocal microscope）是一种利用激光光源和共焦透镜技术实现的高分辨率显微成像技术。

它能够消除样品中的散射光，获得高质量的三维显微图像。

由于其独特的优势，共聚焦显微镜得到了广泛的应用，尤其是在生命科学研究中。

本文旨在分析共聚焦显微镜市场的发展现状，为行业从业者和投资者提供参考。

2. 市场规模与增长趋势根据市场调研数据显示，共聚焦显微镜市场规模自2020年以来呈现出稳步增长的趋势。

尽管受到COVID-19疫情影响，市场在2020年下半年出现了一定程度的放缓，但在2021年以后逐渐恢复并实现了正增长。

预计未来几年，共聚焦显微镜市场将继续保持较高的增长率。

3. 应用领域共聚焦显微镜在生命科学、材料科学、纳米科技等领域有着广泛的应用。

在生命科学领域，共聚焦显微镜可用于细胞和组织的三维成像、蛋白质定位和交互、细胞活动的实时观察等方面。

在材料科学领域，共聚焦显微镜可用于表面形貌的观察、材料结构分析、纳米颗粒的表征等方面。

在纳米科技领域，共聚焦显微镜可用于纳米结构的成像和分析等。

4. 主要厂商共聚焦显微镜市场中存在着众多的主要厂商，其中包括Zeiss、Leica、Nikon、Olympus等知名品牌。

这些厂商在共聚焦显微镜的研发、生产和销售方面具有较强的实力。

此外，一些新兴的科技企业也在该领域崭露头角，推出了一系列具有创新性的产品，例如Andor、Bruker等。

激光扫描共聚焦显微镜吴旭2008.10.14高级显微镜原理正置、倒置显微镜细胞遗传工作站活细胞工作站激光显微分离系统激光共聚焦显微镜概述激光扫描共聚焦显微镜（Laser scanning confocalmicroscope ，LSCM ）生物医学领域的主要应用通过一种或者多种荧光探针标记后，可对固定的组织或活体样本进行亚细胞水平结构功能研究高空间分辨率、非介入无损伤连续光学切片、三维图像、实时动态等细胞结构和功能的分析检测……Conventional fluorescence microscope Confocal microscope历史1957年，Marvin Minsky提出了共聚焦显微镜技术的某些基本原理，获得了美国的专利。

1967年，Egger 和Petran 成功地应用共聚焦显微镜产生了一个光学横断面。

1977年，Sheppard 和Wilson 首次描述了光与被照明物体的原子之间的非线性关系和激光扫描器的拉曼光谱学。

1984年，Biorad 为公司推出了世界第一台商品化的共聚焦显微镜，型号为SOM-100，扫描方式为台阶式扫描。

1986年MRC-500型改进为光束扫描，用作生物荧光显微镜的共聚焦系统。

Confocal microscopy comes of ageJG White & WB Amos. Nature 328, 183 -184 (09 July 1987Zeiss 、Leica 、Meridian 、OlympusZeiss LSM510 激光扫描共聚焦显微镜Zeiss LSM510 META 激光扫描共聚焦显微镜Zeiss LSM510 META 激光扫描共聚焦显微镜Nikon A1R 激光扫描共聚焦显微镜Prairie UltimaIV 活体双光子显微镜国家光电实验室（武汉）自制随机定位双光子显微镜Leica TCS SP5 激光共聚焦扫描显微镜基本原理相差、DIC 常用荧光标记共聚焦原理Two ways to obtain contrast in light microscopy. The stained portions of the cell in(A reduce the amplitude of light waves of particular wavelengths passing through them.A colored image of the cell is thereby obtained that is visible in the ordinary way. Light passing through the unstained, living cell (B undergoes very little change in amplitude, and the structural details cannot be seen even if the image is highly magnified. The phase of the light, however, is altered by its passage through the cell, and small phase differences can be made visible by exploiting interference effects using a phase-contrast or a differential-interference-contrast microscope.D. Phase-contrast or adifferential-interference-contrast microscopeFour types of light microscopy. (A The image of a fibroblast in culture obtained by the simple transmission of light through the cell, atechnique known as bright-field microscopy.The other images were obtained by techniques discussed in the text: (B phase-contrast microscopy, (C Nomarski differential-interference-contrast microscopy, and (D dark-field microscopy.常用荧光探针Proteins Nucleic Acids DNA Ions pH Sensitive Indicators Oxidation States Specific Organelles荧光显微镜原理明场：透射荧光：落射落射的优点：物镜的聚光镜作用使视场均匀，发射光强度高。

激光共聚焦显微镜分析技术
精确
激光共聚焦显微镜（LSCM）是一种用于观察小型生物样品的先进显微技术，它可以在不损坏样品的情况下实现高分辨率图像。

激光共聚焦显微镜的工作原理是将激光束通过多个激光器，焦距变换棱镜，准直镜和口径镜而将激光束聚至样品上。

激光共聚焦显微镜可以实现多维成像，形成三维立体图像，从而使细胞学家可以清楚地观察到一个单细胞内的复杂结构和特性。

LSCM系统组成
激光共聚焦显微镜（LSCM）由显微镜和激光源组成。

显微镜由立方体成像系统，透镜，棱镜，口径镜和准直镜组成。

立方体成像系统可以分辨和叠加激光束并将其导向棱镜,准直镜，口径镜和样品的组合。

立方体成像系统中的激光束可以发生变化和移动，从而更改样品的位置，聚焦位置和整个显微镜系统的焦距。

准直镜，棱镜和口径镜也可以更改激光束的衍射和偏折，以更改激光束的形状。

准直镜，棱镜和口径镜也可以调节激光束的强度，以调节显微图像的亮度。

激光源。
