德国进口在线微波水分仪

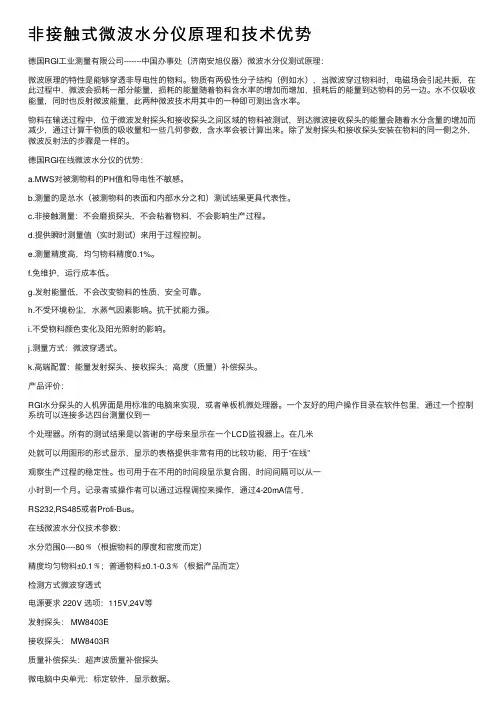

⾮接触式微波⽔分仪原理和技术优势德国RGI⼯业测量有限公司-------中国办事处（济南安旭仪器）微波⽔分仪测试原理：微波原理的特性是能够穿透⾮导电性的物料。

物质有两极性分⼦结构（例如⽔），当微波穿过物料时，电磁场会引起共振，在此过程中，微波会损耗⼀部分能量，损耗的能量随着物料含⽔率的增加⽽增加，损耗后的能量到达物料的另⼀边。

⽔不仅吸收能量，同时也反射微波能量，此两种微波技术⽤其中的⼀种即可测出含⽔率。

物料在输送过程中，位于微波发射探头和接收探头之间区域的物料被测试，到达微波接收探头的能量会随着⽔分含量的增加⽽减少，通过计算⼲物质的吸收量和⼀些⼏何参数，含⽔率会被计算出来。

除了发射探头和接收探头安装在物料的同⼀侧之外，微波反射法的步骤是⼀样的。

德国RGI在线微波⽔分仪的优势：a.MWS对被测物料的PH值和导电性不敏感。

b.测量的是总⽔（被测物料的表⾯和内部⽔分之和）测试结果更具代表性。

c.⾮接触测量：不会磨损探头，不会粘着物料，不会影响⽣产过程。

d.提供瞬时测量值（实时测试）来⽤于过程控制。

e.测量精度⾼，均匀物料精度0.1%。

f.免维护，运⾏成本低。

g.发射能量低，不会改变物料的性质，安全可靠。

h.不受环境粉尘，⽔蒸⽓因素影响。

抗⼲扰能⼒强。

i.不受物料颜⾊变化及阳光照射的影响。

j.测量⽅式：微波穿透式。

k.⾼端配置：能量发射探头、接收探头；⾼度（质量）补偿探头。

产品评价：RGI⽔分探头的⼈机界⾯是⽤标准的电脑来实现，或者单板机微处理器。

⼀个友好的⽤户操作⽬录在软件包⾥，通过⼀个控制系统可以连接多达四台测量仪到⼀个处理器。

所有的测试结果是以答谢的字母来显⽰在⼀个LCD监视器上。

在⼏⽶处就可以⽤图形的形式显⽰，显⽰的表格提供⾮常有⽤的⽐较功能，⽤于“在线”观察⽣产过程的稳定性。

也可⽤于在不⽤的时间段显⽰复合图，时间间隔可以从⼀⼩时到⼀个⽉。

记录者或操作者可以通过远程调控来操作，通过4-20mA信号，RS232,RS485或者Profi-Bus。

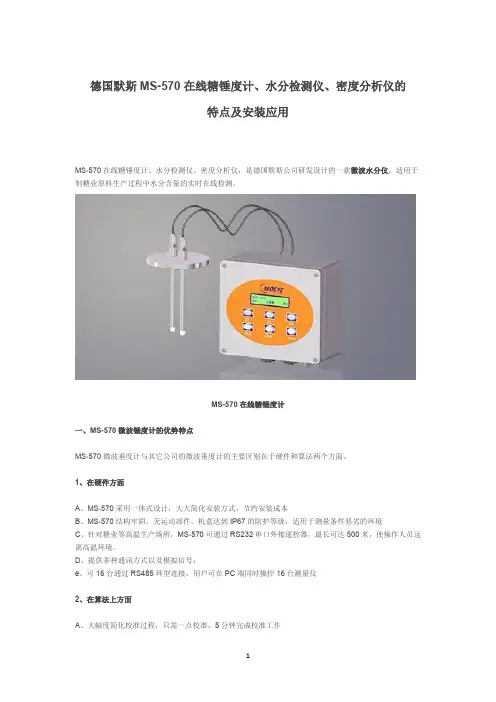

德国默斯MS-570在线糖锤度计、水分检测仪、密度分析仪的特点及安装应用MS-570在线糖锤度计、水分检测仪、密度分析仪，是德国默斯公司研发设计的一款微波水分仪，适用于制糖业原料生产过程中水分含量的实时在线检测。

MS-570在线糖锤度计一、MS-570微波锤度计的优势特点MS-570微波垂度计与其它公司的微波垂度计的主要区别在于硬件和算法两个方面。

1、在硬件方面A、MS-570采用一体式设计，大大简化安装方式，节约安装成本B、MS-570结构牢固，无运动部件，机盒达到IP67的防护等级，适用于测量条件恶劣的环境C、针对糖业等高温生产场所，MS-570可通过RS232串口外接遥控器，最长可达500米，使操作人员远离高温环境。

D、提供多种通讯方式以及模拟信号：e、可16台通过RS485环型连接，用户可在PC端同时操控16台测量仪2、在算法上方面A、大幅度简化校准过程，只需一点校准，5分钟完成校准工作B、提供多样化的后台操控软件，以便工作人员轻松采集测量数据，对于糖厂等生产环境恶劣的行业，工作人员无需再现场操作测量仪。

C、普通微波垂度测量仪在使用相位差测量垂度时都会遇到相位跳跃的难题，从而导致测量范围限制在0到30%。

MOSYE公司成功解决相位跳跃难题，使测量范围扩大到0到100birx。

二、MS-570微波锤度计的系统参数1、主机系统：带NV的微处理器机壳：铝：200*140*90mm防护等级：IP67电源：100-220VAC通讯接口：RS485/232环境：-20摄氏度--+85摄氏度库存温度：-30摄氏度--+95摄氏度信号输出：4-20MA或1-5V模拟信号输入：4-20MA(用于PT100温度传感器)微波功率：2.45GHz ISM-Band最大功率：0的Bm，1mW灵敏度：-80 dBm, 1nW功率消耗：50VA辐射标准：EN55011 Teil B抗干扰：EN50082/1安全指标：IEC 1010-12、微波天线数量：两个标准：棒式传感器频段：2.45 GHz ISM BAND防护：不锈钢材质，可按客户要求采用特殊材料三、MS-570微波锤度计在糖业中的安装应用MS-570微波锤度计在糖业生产过程中的安装点，主要在三个阶段：糖液生产阶段、糖液蒸发阶段和糖业结晶阶段。

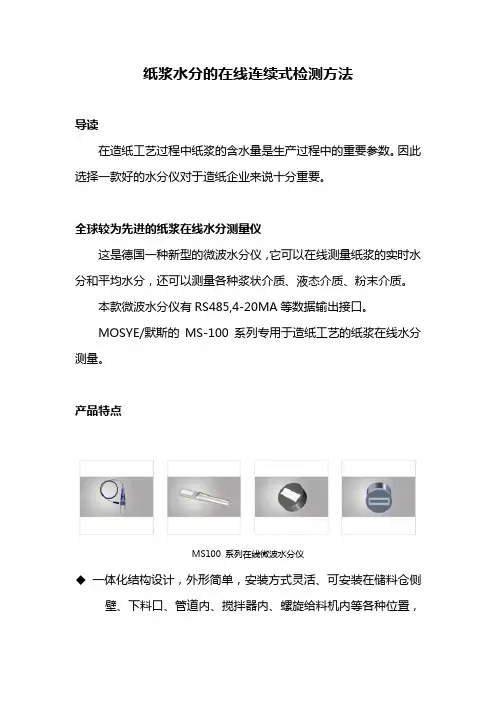

纸浆水分的在线连续式检测方法导读在造纸工艺过程中纸浆的含水量是生产过程中的重要参数。

因此选择一款好的水分仪对于造纸企业来说十分重要。

全球较为先进的纸浆在线水分测量仪这是德国一种新型的微波水分仪，它可以在线测量纸浆的实时水分和平均水分，还可以测量各种浆状介质、液态介质、粉末介质。

本款微波水分仪有RS485,4-20MA等数据输出接口。

MOSYE/默斯的MS-100系列专用于造纸工艺的纸浆在线水分测量。

产品特点MS100 系列在线微波水分仪一体化结构设计，外形简单，安装方式灵活、可安装在储料仓侧壁、下料口、管道内、搅拌器内、螺旋给料机内等各种位置，方便工业现场安装和设备配套；◆实时测量各种类型的物料的整体平均含水量，无论是流动物料还是静止物料均可测量，区别于人工抽样测量和实验室化验；◆高可靠性整机不锈钢外壳制造，测量面为特殊的耐磨陶瓷，采用德国工艺制造，无任何可动部件，一般工况高达10年使用寿命；◆高精度：理想最高精度0.1%；宽量程比：水分测量范围宽至0%-100%。

适应温度：-20—130度（可选）；◆适用多种不同测量环境：内置几十种校准曲线，一次校准成功后，无需经常校准。

技术规格材质：102：不锈钢（整机）/Si3O4氧化耐磨陶瓷（测量面）；103：硬化钢加Si3O4氧化耐磨陶瓷；104：高级钢加碳化钨耐磨陶瓷；尺寸：108x45mm(DxH)-----102；108x71mm(DxH)----103；108x132mm(DxH)-----104；测量量程：0-100%；测量精度：0.1%-1%；重复精度：0.2%；安装：固定法兰安装，可安装于罐仓、管道、溜槽、螺旋输送机等侧壁底部，下料口；测量深度：80-100mm，根据材料特性；输出：0-20mA/4-20mA，RS485，可以输出水分、电导率和温度三种物理量；通讯：内置一个RS485接口；电源：7V-28VDC，1.5Wmax，推荐使用24VDC；。

农作物秸秆的种类、用途及水分在线测定的方法农作物秸秆的种类秸秆是成熟农作物茎叶（穗）部分的总称。

通常指小麦、水稻、玉米、薯类、油菜、棉花、甘蔗和其它农作物（通常为粗粮）在收获籽实后的剩余部分。

农作物光合作用的产物有一半以上存在于秸秆中，秸秆富含氮、磷、钾、钙、镁和有机质等，是一种具有多用途的可再生的生物资源，秸秆也是一种粗饲料。

特点是粗纤维含量高（30%-40%），并含有木质素等。

木质素纤维素虽不能为猪、鸡所利用，但却能被反刍动物牛、羊等牲畜吸收和利用。

农作物秸秆的用途1、建材原。

秸秆是高效、长远的轻工、纺织和建材原料，既可以部分代替砖、木等材料，还可有效保护耕地和森林资源。

秸秆墙板的保温性、装饰性和耐久性均属上乘，许多发达国家已把“秸秆板”当作木板和瓷砖的替代品广泛应用于建筑行业。

此外，经过技术方法处理加工秸秆还可以制造人造丝和人造棉，生产糠醛、饴糖、酒和木糖醇，加工纤维板等等。

2、可再生生物油。

木屑、稻壳、玉米秆和棉花秆等多种原料进行热解液化和再加工，可变废为宝，将它们转化为生物油，其中木屑产油率60%以上，秸秆产油率50%以上，生物油热值16～18兆焦/千克。

这项成果已经过中试，实现产业化已指日可待。

3、发酵饲料。

含有水分和糖分较多的秸秆是很好的饲料原料，尤其是玉米秸秆、小麦秸秆等。

4、固体生物质燃料。

秸秆固化成型技术是采用稻草秸秆、麦秸秆、玉米秸秆等农业废弃物作为原材料，通过专用设备秸秆压块机经过粉碎处理、压缩处理等工艺，压制成一种可直接燃烧的固体生物质燃料。

固化成型后的生物质颗粒燃料比重大、体积小，便于储存和运输，是优质固体燃料，其热值可达3200-4500大卡，具有易燃、灰分少、成本低等特点，可替代木柴、原煤等燃料，广泛应用于取暖、生活炉灶、工业锅炉、生物质发电厂等。

秸秆压块燃料作为新的商品能源已在各个行业得到了大量的使用。

而且因其密度高、热值高、形状规则、流动性好，很方便的可以实现燃烧自动控制，可以为企业节省大额的能源成本。

生物质的五大分类及水分含量测定方法一、生物质的定义及分类1、生物质的定义生物质原料是电厂发电的重要燃料。

生物质是指利用大气、水、土地等通过光合作用而产生的各种有机体，即切有生命的可以生长的有机物质通称为生物质。

它包括植物、动物和微生物。

义概念．生物质包括所有的植物、微生物以及以植物、微生物为食物的动物及生产的废弃物。

有代表性的生物质如农作物、农作物废弃物、木材、木材废弃和动物粪便。

狭义概念：生物质主要是指农林业生产过程中除粮食、果实以外秸秆、树木等木质纤维素（简称木质素）、农产品加工业下脚料、农林废弃物畜牧业生产过程中的禽畜粪便和废弃物等物质。

特点：可再生性、低污染性、泛分布性。

2、生物质的分类依据来源的不同，可以将适合于能源利用的生物质分为林业资源、农业资迈生活污水和工业有机废水、城市固体废物和畜禽粪便等五大类。

a、林业生物质资源是指森林生长和林业生产过程提供的生物质，包括薪炭韦在森林抚育和间伐作业中的零散木材、残留的树枝、树叶和木屑等；木材采运加工过程中的枝” r 、锯末、木屑、梢头、板皮和截头等；林业副产品的废弃书如果壳和果核等农业生物质资源是指农业作物（包括能源作物）；b、农业生产过程中的废弃书如农作物收获时残留在农田内的农作物秸秆（玉米秸、高粱秸、麦秸、稻草、秸和棉杆等）．农业加工业的废弃物，如农业生产过程中剩余的稻壳等。

能源物泛指各种用以提供能源的植物，通常包括草本能源作物、油料作物、制取碳化合物植物和水生植物等几类。

c、生活污水主要由城镇居民生活、商业和服务业的各种排水组成，如冷却 7J 洗浴排水、盆洗排水、洗衣排水、厨房排水、粪便污水等。

工业有机废水主要酒精、酿酒、制糖、食品、制药、造纸及屠宰等行业生产过程中排出的废水令其中都富含有机物。

d、城市固体废物主要是由城镇居民生活垃圾，商业、服务业垃圾和少量建筑垃圾等固体废物构成。

其组成成分比较复杂，受当地居民的平均生活水平、能消费结构、城镇建设、自然条件、传统习惯以及季节变化等因素影响。

可编辑修改精选全文完整版煤的外在水分、内在水分、全水分的测定及区别一、煤的水分测定方法1、无钢丝的皮带上煤炭及其配比原料的含水量测定方法在型煤的生产过程中，煤的燃值、挥发性、水份、粘合性是影响其质量的主要因素。

其中水份的配比是其品质的重要因素之一。

因此在型煤生产过程中，需对干燥机入料与出料口的煤粉和煤粒进行水分检测。

德国默斯MS-580 煤粉近红外水分仪和MS-590煤粉和原煤微波水分仪，专门型煤厂型煤配比水分检测量身定制，特别适合无钢丝的皮带上测量煤炭、及其配比原料的含水量。

2、料仓内、下料口、斗内对煤粉进行在线水分测定方法煤质在线分析包含：灰分、水分、热值等重要指标。

为了消除水分对灰分测定结果的影响。

1%的水分约相当于0.2%的灰分测定偏差。

假定煤质水分在5%～10%之间，则水分变化引起的灰分测定偏差为±1.0%。

水分和灰分仪配合使用，由于微波水分仪测量精度可达±0.2%，由水分引起的灰分测量误差可忽略不计，可以大大提高灰分测量精度。

德国默斯MS-101(102)系列接触式煤粉微波水分仪，专门为型煤厂型煤配比水分检测量身定制，特别适合在料仓内、下料口、斗内对煤粉进行在线水分测量。

二、煤的外在水分、内在水分、全水分的区别1、煤的内在水分，是吸附在煤颗粒内部毛细孔中的水分。

内在水分需在100C以上的温度经过一定时间才能蒸发。

2、煤的外在水分，是附着在煤颗粒表面的水分。

外在水分很容易在常温下的干燥空气中蒸发，蒸发到煤颗粒表面的水蒸气压与空气的湿度平衡时就不再蒸发了。

3、煤的全水分，是煤的外在水分和内在水分的总和，是煤炭按灰分计加中的一个辅助指标。

必须指出的是，化验室里测试煤的全水分时所测的煤的外在水分和内在水分，与上面讲的煤中不同结构状态下的外在水分和内在水分是完全不同的。

化验室里所测的外在水分是指煤样在空气中并同空气湿度达到平衡时失去的水分（这是吸附在煤毛细孔中的内在水分也会相应失去一部分，其数量随当时空气湿度的降低和温度的升高而增大），这时残留在煤中的水分为内在水分。

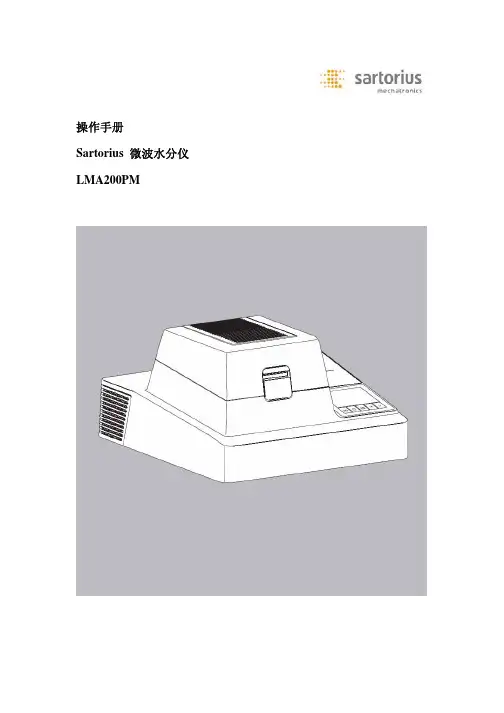

操作手册Sartorius 微波水分仪LMA200PM使用目的LMA200PM实验室水分测定仪是专门为水分含量在8%——100%的水溶液做快速水分分析而设计的。

使用玻璃纤维膜制的样品盘，用微波技术均匀加热样品而使水分蒸发。

分布均匀的微波能快速干燥，分析时间约40——120秒。

样品的水分含量通过计算由内置称重系统测得的样品加热前后的重量差而得到。

内置，低噪音的热敏打印机根据用户自定义GLP兼容的打印输出模式来记录分析结果。

LMA200PM尤其耐用且容易操作。

内容2使用目的3安全预警3仪器的整体结构图4使用入门6操作设计9设置16设置菜单下的参数18操作24数据输出功能26 数据界面28 保存数据28 故障分析29 维护30 技术参数30 附件32 机型尺寸安全预警安全信息注释：操作LMA200PM前务必仔细阅读操作说明书。

不正确的使用及操作会损坏仪器。

LMA200PM只能由专业人员安装、操作。

同时也要了解当地的国家相关法律，标准，规则，指导以及环境保护条文。

所有操作该仪器的人员都必须了解该安全预警。

警告LMA200PM的重量约22kg。

运输和安装过程中需要两个人搬动。

遵循安全规则操作。

移动LMA200PM前必须断开电源。

在稳定，水平，光滑的表面上安装LMA200PM。

不要在户外操作LMA200PM，也不要在有危险物的地方操作。

化学品包括气体和灰尘会腐蚀水分仪的外形和电缆。

LMA200PM不要暴露在强电磁场中（例如，靠近高压电线的地方），不能将其安装在靠近有磁场物质的地方。

不能将其安装在易燃易爆物体的附近。

不能将其暴露在腐蚀性化学气体或高温、高水分、高振动的环境中。

参考“技术参数”中的重要技术数据。

保证安装地点具有足够空间来散发实验产生的热。

仪器和墙之间至少间隔20厘米，与顶墙至少留有1米的距离。

保证冷却风扇能一直正常运行，若风扇有故障请立即关闭仪器并专业人士维修。

如果使用由别的厂家制造的电缆，必须先检查电缆的pin 分配图，若分配图与sartorius的不同请立即断开连接。

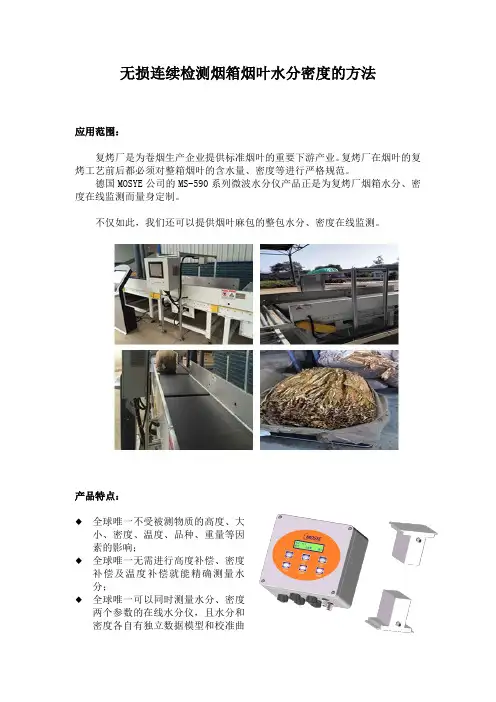

无损连续检测烟箱烟叶水分密度的方法应用范围：复烤厂是为卷烟生产企业提供标准烟叶的重要下游产业。

复烤厂在烟叶的复烤工艺前后都必须对整箱烟叶的含水量、密度等进行严格规范。

德国MOSYE公司的MS-590系列微波水分仪产品正是为复烤厂烟箱水分、密度在线监测而量身定制。

不仅如此，我们还可以提供烟叶麻包的整包水分、密度在线监测。

产品特点：◆全球唯一不受被测物质的高度、大小、密度、温度、品种、重量等因素的影响；◆全球唯一无需进行高度补偿、密度补偿及温度补偿就能精确测量水分；◆全球唯一可以同时测量水分、密度两个参数的在线水分仪，且水分和密度各自有独立数据模型和校准曲线；◆拥有智能自学习功能校准模型，一次校准成功后，无需经常校准；◆高可靠性：无任何可动部件和易损件，最高可达10年使用寿命；◆高精度：最高精度0.2%；宽量程比：水分测量范围宽至0%-100%；◆可展示被测物质的截面水分分布及密度分布，并依此推断被测物质水分含量的全面分析；◆多种通讯和控制模式可选，支持各种工业通讯协议通讯端口及组网方式。

◆可进行简单的自动控制和系统集成，可与其它智能设备配套或对接。

技术规格：C P U：带MS的微处理器机壳：铝 230*200*110MM防护等级：IP67电源：100-220VAC通讯接口：RS485/232环境：-20摄氏度--+85摄氏度；库存温度：-30摄氏度--+95摄氏度信号输出：4-20MA或1-5V；模拟信号输入：4-20MA(用于高度测量控制启停)；数字信号输入：无源开关节点输入，用于外部光电信号控制测量启停.功耗：50VA辐射标准：EN55011 Teil B抗干扰：EN50082/1安全指标：IEC 1010-1传感器：两个标准：MS 0001功率：0.1MW -10DBM；灵敏度：0.1NW；HPBW：小于70度工作温度：-20摄氏度--+60摄氏度机箱：ABS材料 140*120*180信号线缆：HF-传输线，标准2米可定制长度防护：IP67 本安型设计频段：1-5GHZ。

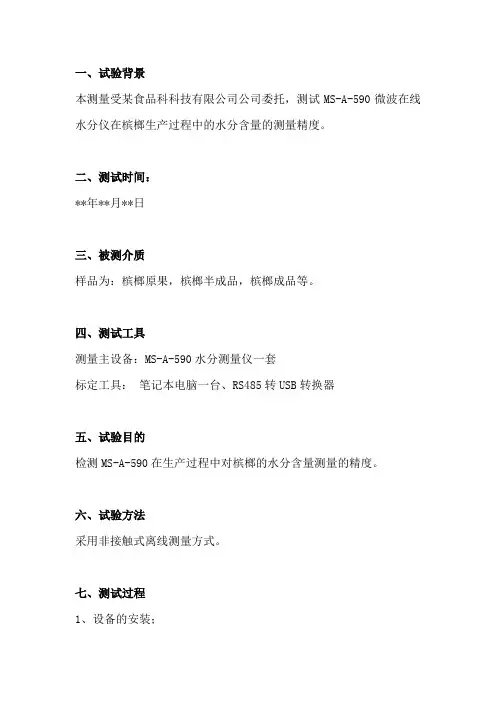

一、试验背景
本测量受某食品科科技有限公司公司委托，测试MS-A-590微波在线水分仪在槟榔生产过程中的水分含量的测量精度。

二、测试时间：
**年**月**日
三、被测介质
样品为：槟榔原果，槟榔半成品，槟榔成品等。

四、测试工具
测量主设备：MS-A-590水分测量仪一套
标定工具：笔记本电脑一台、RS485转USB转换器
五、试验目的
检测MS-A-590在生产过程中对槟榔的水分含量测量的精度。

六、试验方法
采用非接触式离线测量方式。

七、测试过程
1、设备的安装；
2、把MS-A-590天线固定，天线的引出线头方向一致，保证天线的向对面重合，保持两天线间距在20mm：（只用于临时试验安装）。

3、标定样品取样
原则上，要求在量程范围必须包含最高和最底的样品不少于10组不同水分含量的标准样品。

但是由于本实验仅用于演示，为了快速完成实验。

采取了以下方法：在生产流水线中取不同位置含水量不一样的样品6组。

每组分装两个样品。

每个样品保持相近体积大小，并标号编号。

1）较准曲线标准；
2）把包装样品放在两天线之间进行频谱测量。

3）每个样品采集两次微波频谱。

4）在对应的频谱上输入不同样品的实验室数值。

5）按软件算法优化校准曲线。

最后完成初步较准。

八、调试结论：
德国MOSYE在线微波水分仪MS-A-590完全可以满足槟榔生产过程水分测量要求。

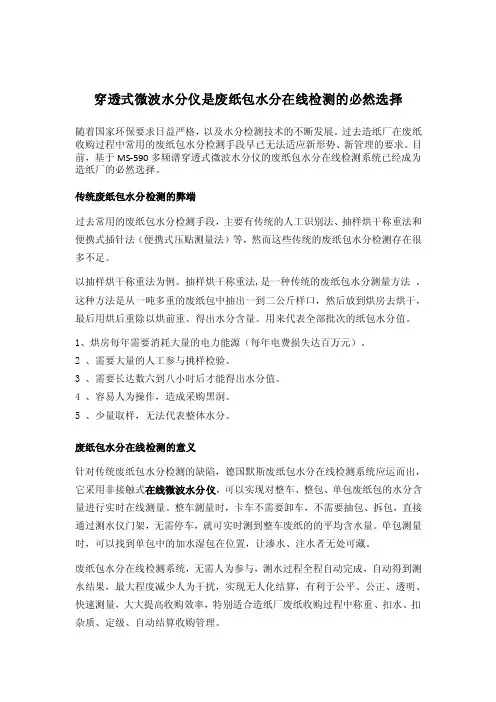

穿透式微波水分仪是废纸包水分在线检测的必然选择随着国家环保要求日益严格，以及水分检测技术的不断发展。

过去造纸厂在废纸收购过程中常用的废纸包水分检测手段早已无法适应新形势、新管理的要求。

目前，基于MS-590多频谱穿透式微波水分仪的废纸包水分在线检测系统已经成为造纸厂的必然选择。

传统废纸包水分检测的弊端过去常用的废纸包水分检测手段，主要有传统的人工识别法、抽样烘干称重法和便携式插针法（便携式压贴测量法）等，然而这些传统的废纸包水分检测存在很多不足。

以抽样烘干称重法为例。

抽样烘干称重法,是一种传统的废纸包水分测量方法。

这种方法是从一吨多重的废纸包中抽出一到二公斤样口，然后放到烘房去烘干，最后用烘后重除以烘前重。

得出水分含量。

用来代表全部批次的纸包水分值。

1、烘房每年需要消耗大量的电力能源（每年电费损失达百万元）。

2 、需要大量的人工参与挑样检验。

3 、需要长达数六到八小时后才能得出水分值。

4 、容易人为操作，造成采购黑洞。

5 、少量取样，无法代表整体水分。

废纸包水分在线检测的意义针对传统废纸包水分检测的缺陷，德国默斯废纸包水分在线检测系统应运而出，它采用非接触式在线微波水分仪，可以实现对整车、整包、单包废纸包的水分含量进行实时在线测量。

整车测量时，卡车不需要卸车，不需要抽包、拆包，直接通过测水仪门架，无需停车，就可实时测到整车废纸的的平均含水量。

单包测量时，可以找到单包中的加水湿包在位置，让渗水、注水者无处可藏。

废纸包水分在线检测系统，无需人为参与，测水过程全程自动完成，自动得到测水结果，最大程度减少人为干扰，实现无人化结算，有利于公平、公正、透明、快速测量，大大提高收购效率，特别适合造纸厂废纸收购过程中称重、扣水、扣杂质、定级、自动结算收购管理。

废纸包水分在线检测的新技术早期的废纸包水分在线检测技术主要采用段频段微波测量原理，它的缺点在于微波能量的衰减和相位的变化不仅仅受物料的含水量变化而变化，它还受物料的温度、密度、厚度、粒度等种种因素影响，如果单纯采用能量衰减的比例关系来测量水分，必须会受以上因素影响，而无法精确测量，阻尼衰减测量时会遇到温度的影响。

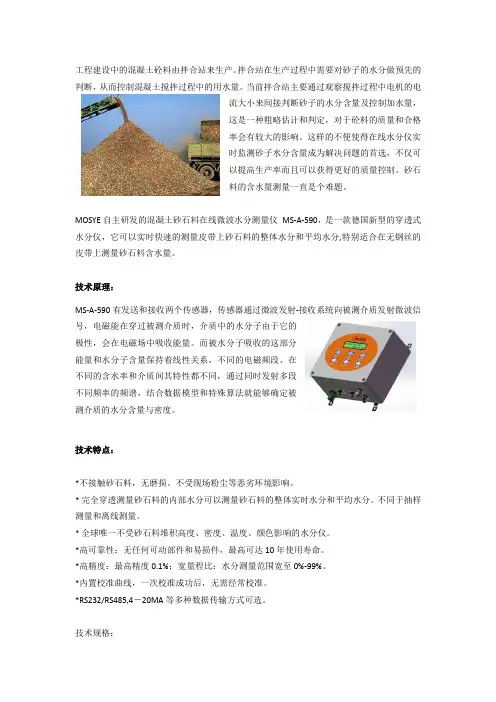

工程建设中的混凝土砼料由拌合站来生产。

拌合站在生产过程中需要对砂子的水分做预先的判断，从而控制混凝土搅拌过程中的用水量。

当前拌合站主要通过观察搅拌过程中电机的电流大小来间接判断砂子的水分含量及控制加水量，这是一种粗略估计和判定，对于砼料的质量和合格率会有较大的影响。

这样的不便使得在线水分仪实时监测砂子水分含量成为解决问题的首选，不仅可以提高生产率而且可以获得更好的质量控制。

砂石料的含水量测量一直是个难题。

MOSYE自主研发的混凝土砂石料在线微波水分测量仪MS-A-590，是一款德国新型的穿透式水分仪，它可以实时快速的测量皮带上砂石料的整体水分和平均水分,特别适合在无钢丝的皮带上测量砂石料含水量。

技术原理：MS-A-590有发送和接收两个传感器，传感器通过微波发射-接收系统向被测介质发射微波信号，电磁能在穿过被测介质时，介质中的水分子由于它的极性，会在电磁场中吸收能量。

而被水分子吸收的这部分能量和水分子含量保持着线性关系，不同的电磁频段、在不同的含水率和介质间其特性都不同，通过同时发射多段不同频率的频谱，结合数据模型和特殊算法就能够确定被测介质的水分含量与密度。

技术特点：*不接触砂石料，无磨损。

不受现场粉尘等恶劣环境影响。

* 完全穿透测量砂石料的内部水分可以测量砂石料的整体实时水分和平均水分。

不同于抽样测量和离线测量。

* 全球唯一不受砂石料堆积高度、密度、温度、颜色影响的水分仪。

*高可靠性：无任何可动部件和易损件，最高可达10年使用寿命。

*高精度：最高精度0.1%；宽量程比：水分测量范围宽至0%-99%。

*内置校准曲线，一次校准成功后，无需经常校准。

*RS232/RS485,4－20MA等多种数据传输方式可选。

技术规格：*水分测量范围：1-100%* 精度：0.2-0.5% 根据不同工况*电源要求：100-240V AC, 可选项24V DC*输出信号：4-20mA或1V－5V,RS485或RS232 *环境温度：-20°C 到+85°C*防护等级：IP67。

微波水分仪M60S
德国柯雷
柯雷简介
德国柯雷技术有限公司成立于 1995 年，位于德国 的北威州杜塞尔多夫市。柯雷的产品基于电磁波 原理，分成5大系列：高斯计，电磁场强度分析仪， 核辐射仪，微波水分仪和雷达料位计。公司汇集 了欧洲顶尖的研发人员，所研发的产品不仅性能 远超竞争对手，而且功能齐全，可以满足客户的
微波水分仪特点：
微波传输特性好，传输过程中受烟雾、 火焰、灰尘、强光的影响很小；
近红外测量法 检测表面水分 受颜色影响巨大
微波法 产品的整体水分 不受颜色影响
镜头必须非常干净 探头耐脏 阳光或光线影响极 阳光或光线完全 大 没有影响 经常需要换近红外 完全不需配件 滤光镜头。
红外镜头必须保持很干净 工业环境很难做到
水份值： 5000个点/秒 物料高度：1000个点/秒 皮带速度：1000个点/秒
同时对3个数据进行运算和补偿
用超声波料位计补偿，仅2次/秒 而且无法同步补偿
采用三维精确补偿标定法
皮带速度，物料高度，水分值三维标定
微波水分仪工作原理
微波对水比较敏感，当微波穿透被测物料
的时候，微波的功率和相位产生变化，检 测此变化，即可测出水分的含量。
中国客户：超过200台
上海传伟信息科技有限公司 湖北巨川仪表有限公司 湖南鑫鹏机械制造公司 上海传伟信息科技有限公司 北京英科赛德科技有限公司 赣州大力电子科技公司 天津成科有限公司 北京龙源东方科技 华能汕头电厂 江苏如东生物发电有限公司 上海佩纳.斯凯特机械有限公司 南海电厂
四川火电厂脱硫系统石膏水分检测
非接触式微波水分仪M60S
专利- 单探头
单探头安装和调试极其方便。 探头表面不容易积灰，积灰会极大影响精度。 竞争对手的产品都有积灰这个问题。

在线微波水分测定仪安全操作及保养规程1. 引言在线微波水分测定仪是一种用于快速测定物料中水分含量的仪器。

本文档旨在介绍在线微波水分测定仪的安全操作规程和保养规程，以保证仪器的安全运行并延长其使用寿命。

2. 安全操作规程2.1 电源连接与断开1.请确保仪器的电源符合标定电压要求，并插入正确的电源插座。

2.在开始操作前，先检查电源线是否完好无损，以免发生电击或火灾等事故。

3.在断开电源前，先关闭仪器的电源开关，再拔掉电源插头。

2.2 样品处理1.在测定前，应先对样品进行适当的处理，如去除杂质、均匀混合等。

2.不要使用有可能产生爆炸、易燃的样品进行水分测定，以免引发危险。

2.3 仪器操作1.请按照仪器操作手册中的操作步骤进行操作，不可随意更改或省略步骤。

2.在打开仪器前，请确保仪器内部没有积存的水分或杂质，以免影响测量结果。

3.测量完成后，及时关闭仪器，并进行数据保存和记录。

2.4 环境要求1.使用在线微波水分测定仪时，请确保操作环境通风良好，以防仪器产生的有害气体积聚。

2.操作环境的温度和湿度应符合仪器的要求，避免过高或过低的温度对仪器造成损害。

3. 保养规程3.1 仪器清洁1.在使用仪器前后，应及时清洁仪器外壳和操作面板，并去除水分和污垢。

2.使用干净的软布擦拭仪器，避免使用有腐蚀性的溶液或物质。

3.定期清洁仪器内部部件，以保证测量结果的准确性和稳定性。

3.2 维护与保养1.定期检查仪器的电源线和电源插头，确保其完好无损。

2.定期检查仪器的各个部件和连接线，如发现松动或异常情况，请及时处理。

3.根据仪器操作手册的要求，定期对仪器进行校准和调试。

4. 总结本文档介绍了在线微波水分测定仪的安全操作规程和保养规程，包括电源连接与断开、样品处理、仪器操作、环境要求、仪器清洁、维护与保养等内容。

遵守这些规程能够确保仪器的安全运行，并延长其使用寿命。

在使用仪器时，务必按照仪器操作手册中的指导进行操作，以免产生潜在的安全风险。

水分是型砂的一个重要组分，只有补充适当的水分，进行充分的混制，才能得到能够满足生产需要的型砂性能。

工艺规定的型砂紧实率是型砂中含有适当水分的重要标志，所以我们一般是用控制紧实率的方法来控制型砂中含有适当的水分的。

一定的紧实率的型砂，其含水量(适当水分)不一定相同。

在一定型砂紧实率的条件下，型砂的有效膨润土含量和含泥量的变化都会引起型砂含水量的变化。

传统的型砂水分测定一般是采用烘箱干燥法，一个型砂样品的测试需要两三个甚至三四个小时，而且还需通过天平称重、人工计算，才能得出样品的水分值（含水率）。

烘箱法水分测定的低效率，不能够适应高节奏的企业生产需要。

铸造型砂水分检测仪MS-590，采用德国MOSYE先进技术设计而成，是一种非接触式、穿透式测量的多频谱微波水分仪，可用于铸造厂型砂水分的实时在线测量。

它的工作原理在于微波传感器向被测介质发射微波信号，介质中的水分子的极性分子会在电磁场中吸收能量，水分子吸收的这部分能量和水分子含量保持着线性关系，不同的电磁频段在不同的含水率和介质间其特性都不同，通过同时发射多段不同频率的频谱，在根据此建立的数学模型和特殊算法就能够准确计算被测介质的水份含量与密度。

技术原理：MS-590有发送和接收两个传感器，传感器通过微波发射-接收系统向被测介质发射微波信号，电磁能在穿过被测介质时，介质中的水分子由于它的极性，会在电磁场中吸收能量。

而被水分子吸收的这部分能量和水分子含量保持着线性关系，不同的电磁频段、在不同的含水率和介质间其特性都不同，通过同时发射多段不同频率的频谱，结合数据模型和特殊算法就能够确定被测介质的水分含量与密度。

技术优势：1、全球唯一不受被测物质的高度、大小、密度、温度、品种、重量等因索的影响；2、全球唯一无需进行高度补偿、密度补偿及温度补偿就能精确测量水分；3、全球唯一可以同时测量水份、密度两个参数的在线水分仪，且水份和密度各自有独立数据模型和校准曲线；4、拥有智能自学习功能校准模型，一次校准成功后，无需经常校准；5、高可靠性：无任何可动部件和易损件，最高可达10年使用寿命；6、高精度：最高精度0.2%；宽量程比：水份测量范围宽至0%-100%；7、可展示被测物质的截面水份分布及密度分布，并依此推断被测物质水份含量的全面分析；8、多种通讯和控制模式可选，支持各种工业通讯协议通讯端口及组网方式；9、可进行简单的自动控制和系统集成，可与其它智能设备配套或对接。

可编辑修改精选全文完整版煤质分析中检测煤炭发热量的时候必须要先检测出煤炭水分，通过对煤样的分析检测可得到煤的全水和分析水。

煤的水分是评价煤炭经济价值最基本的指标。

因为煤中水分含量越多，煤的无用成分也就越多。

煤的全水分测定分为两部分，即先测定煤的外在水分，然后再测定煤的内在水分。

德国默斯MS-590煤炭在线微波水分仪，是一款非接触式多频谱微波水分、密度测量仪。

采用当今全球最新的多频谱硬件技术和基于模糊数据分析的专利算法，并结合实用的数据分析模型可实现含水率与密度完全独立测量，互不影响，是目前全球最新的在线微波多谱频水分分析仪。

1、工作原理MS-590煤炭在线微波水分仪，通过微波传感器向被测介质发射微波信号，介质中的水分子的极性分子会在电磁场中吸收能量，水分子吸收的这部分能量和水分子含量保持着线性关系，不同的电磁频段在不同的含水率和介质间其特性都不同，通过同时发射多段不同频率的频谱，在根据此建立的数学模型和特殊算法就能够准确计算被测介质的水份含量与密度。

2、产品优势·在无钢丝的皮带上测量全部煤炭水分，完全穿透测量。

可以测量所有物料的实时水分和平均水分。

不同于抽样测量和离线测量。

·全球唯一不受皮带上的物料高度、密度、温度、颜色影响的水分仪。

·可以同时测量水分和密度两个参数。

·高可靠性：无任何可动部件和易损件，最高可达10年使用寿命。

·高精度：最高精度0.2%；宽量程比：水分测量范围宽至0%-100%。

3、技术参数·水分测量范围：0-100%·精度：0.2-1% 根据不同工况和测量对象·电源要求：100-240V AC, 可选项24V DC·输出信号：4-20mA或1V－5V,RS485或RS232·环境温度：-20°C 到 +85°C·测量介质温度：0-70℃或最高130℃可选·防护等级：IP674、产品应用a、适用范围广：MS-590煤炭在线微波水分仪可测量几乎所有类型的煤炭及其它配比原料；内置校准曲线，一次校准成功后，无需经常校准。

一、背景加糖料在烟草工业制丝车间的重要工艺点。

糖料的配方和加料的多少对成品烟的质量和口感影响很大。

如果加糖料不均，会在同一批烟中，造成成品烟的质量和口感不统一。

因此，为了提高卷烟的质量，必须解决烟叶加工过程中加糖料不均的问题，由于糖料中的成份十分复杂，多达几百不同的成份组成，要检测加糖料的多少，就必须找从糖料中找出一种与加料总量相关的化学组份来替代测量加料量的多少。

以下试验就是基于解决以上问题而进行的。

二、试验目的1、测试MS-M-540能否在线测量烟叶中的多种关键化学组份。

并检测其精度，看是否可以满足区分烟叶生产的在线监测要求2、通过添加不同的糖料和水分，找出能测量加糖量的关键组份。

并用这个组份来测量加糖量的多少。

以达到在线监测加糖料均匀性的目的。

三、采用的分析测量仪器及其原理及其特点本测试采用一种原装德国进口的近红外多频谱化学成份分析仪。

其特点是采用了采用二极管阵列式光谱仪，而不是普通的过滤式或移动的衍射光栅式的近红外光谱分析仪。

二极管阵列式光谱分析仪，可以将1024个光探测器集成在一块芯片上。

因此可以使用一个衍射光栅就可以将光线分割开，每一条频谱线都由独立的光探测器捕捉。

它有以下优点：1）机械部分稳定无可动部件、无磨损件、无需要维护。

2）测量快速，一次抓取整个频谱。

3）能同时测量4-16个化学组份。

而且每个成分的校准模型都是相互独立，精度高达0.05%。

4）物料的颜色不影响数据的测量,周边微光环境不影响成分的测量。

5）和室内外无恒温湿环境下可靠运行，安装灵活,可多种方式安装。

适用于在线检测环境。

四、测试时间、地点测试时间：**年**月**日测试地点：卷烟厂制丝车间五、被测介质：烟叶六、试验方法1、提取没有添加任何糖料的原烟叶。

并静放24小时以上以达到原烟均衡。

2、在提取的原叶中分出一半，按十份等重，添加不同含量的糖料。

3、在提取的原叶中分出一半，按六份等重，添加不同含水量的水份。

4、以上两种样品在恒温恒湿环境中静放最少24小时。

德国RGI在线微波水分仪MW8403操作说明书：第一步：进入主界面输入F3内部参数。

电源接通后，首先进入眼前的是测量界面。

这时点击F4（Menu目录），就可以进入主界面设置参数进行标定了。

这时点击F3（parameters)进行参数设置。

点击后回出现input code，让你输入密码，你输入0000（四个零），记住此软件中所以让输入密码的地方都是四个零。

然后点击左下角的向下箭头。

然后出现A Vq/holdtime（平均时间），你可以把AVq平均时间设置成15或者20s（秒）。

Hld不用修改。

然后继续按最左下面的向下箭头进入下一菜单。

进入load即高度补偿功能参数。

这一菜单最小10%和最大100%补偿不用修改。

继续按左下角的向下箭头，进入Thresholds ranges(极限范围设置），这时再点击向右方向的箭头，这时出现的是测量范围的最大和最小值meas.range，最下MIN可以输入20%，最大可以输入60%。

根据自己的工艺，比如物料的最大值是50%的含水率，你最大值可以输入60%或55%。

最小值同理。

然后继续点击向右的箭头，进入Thresholds（水分极限），你可以同样输如最小20%，最大60%。

继续点击向右的箭头，出现4-20MA对应的水分值，4ma你可以输入20%，20ma你可以输入60%即可。

后面的参数不用动。

然后点击ESC退出。

继续点击左下角的向下箭头。

出现Velocity distance（速度和距离参数），然后点击向右的箭头，出现Velocity（速度），这时你输入自己家皮带的运行速度，你们家的速度是1.6m/s，你输入1.6，再按回车键即可。

点用逗号代替。

然后再按向右的箭头，出现distance（距离），这时你用尺子两下距离补偿探头和接收探头中心距之间的距离，换算成单位米，再回车即可。

再按ESC退出，进入Cnt。

-averge，此时你可以输出1秒，再回车。

其他参数不用动。

最后点击ESC退出，进入主目录。
