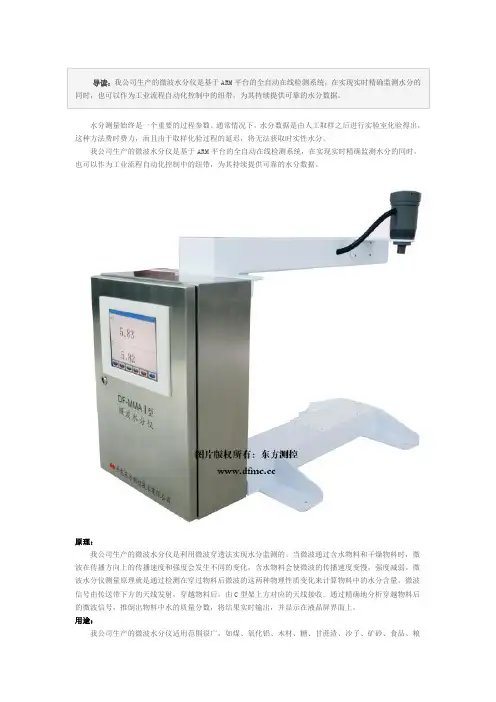

导读：我公司生产的微波水分仪是基于ARM平台的全自动在线检测系统，在实现实时精确监测水分的同时，也可以作为工业流程自动化控制中的纽带，为其持续提供可靠的水分数据。
水分测量始终是一个重要的过程参数。
通常情况下，水分数据是由人工取样之后进行实验室化验得出，这种方法费时费力，而且由于取样化验过程的延迟，将无法获取时实性水分。
我公司生产的微波水分仪是基于ARM平台的全自动在线检测系统，在实现实时精确监测水分的同时，也可以作为工业流程自动化控制中的纽带，为其持续提供可靠的水分数据。
原理：我公司生产的微波水分仪是利用微波穿透法实现水分监测的。
当微波通过含水物料和干燥物料时，微波在传播方向上的传播速度和强度会发生不同的变化，含水物料会使微波的传播速度变慢，强度减弱。
微波水分仪测量原理就是通过检测在穿过物料后微波的这两种物理性质变化来计算物料中的水分含量。
微波信号由传送带下方的天线发射，穿越物料后，由C型架上方对应的天线接收。
通过精确地分析穿越物料后的微波信号，推倒出物料中水的质量分数，将结果实时输出，并显示在液晶屏界面上。
用途：我公司生产的微波水分仪适用范围很广，如煤、氧化铝、木材、糖、甘蔗渣、沙子、矿砂、食品、粮食、药丸、化学制品，几乎可测一切物质。
大量实践证明，我公司生产的微波水分仪在传送带环境下具有非常好的适用性，对于料形复杂、高转速运转、酸碱腐蚀等一些特殊情况均具备成熟的解决方案。
特点：●非接触式测量：无磨损，无干扰，维护量小；●快速的时实结果：可达到毫秒级的反映速度；●全自动化运转：自动检查各部分单元运行状态；●人性化操作界面：配合用户的不同需求；●便捷的安装和调试：可根据现场安装环境选型；●安全无污染：安全可靠性高，无放射性核源；●技术支持与服务：提供及时的服务和详尽的技术回馈。
安全：在传送带环境下，微波水分仪具有智能化报警功能，主要针对料厚和料形的突变，可以根据现场工作人员的要求，实时监测料面的运行情况，避免了人与粉尘、腐蚀性物质的直接接触，实现了现场环境的远程监控。

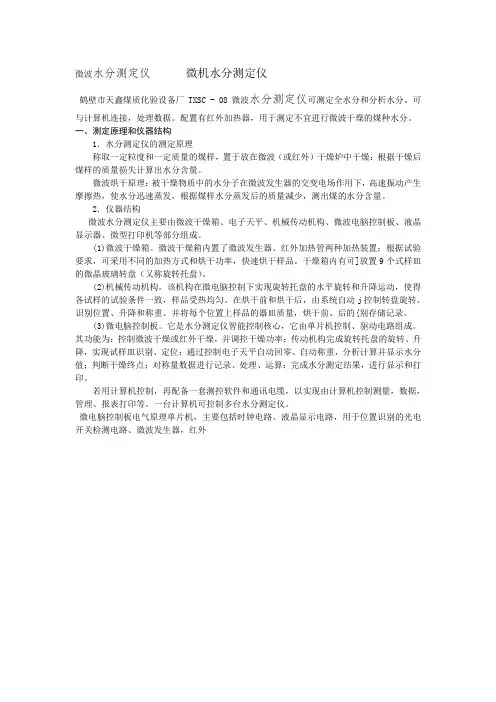

微波水分测定仪微机水分测定仪鹤壁市天鑫煤质化验设备厂TXSC - 08微波水分测定仪可测定全水分和分析水分。
可与计算机连接，处理数据。
配置有红外加热器，用于测定不宜进行微波干燥的煤种水分。
一、测定原理和仪器结构1．水分测定仪的测定原理称取一定粒度和一定质量的煤样，置于放在微波（或红外）干燥炉中干燥：根据干燥后煤样的质量损失计算出水分含量。
微波烘干原理：被干燥物质中的水分子在微波发生器的交变电场作用下，高速振动产生摩擦热，使水分迅速蒸发，根据煤样水分蒸发后的质量减少，测出煤的水分含量。
2．仪器结构微波水分测定仪主要由微波干燥箱、电子天平、机械传动机构、微波电脑控制板、液晶显示器、微型打印机等部分组成。
(1)微波干燥箱。
微波干燥箱内置了微波发生器、红外加热管两种加热装置；根据试验要求，可采用不同的加热方式和烘干功率，快速烘干样品。
干燥箱内有可]放置9个式样皿的微晶玻璃转盘（又称旋转托盘）。
(2)机械传动机构。
该机构在微电脑控制下实现旋转托盘的水平旋转和升降运动，使得各试样的试验条件一致，样品受热均匀。
在烘干前和烘干后，由系统自动j控制转盘旋转、识别位置、升降和称重。
并将每个位置上样品的器皿质量，烘干前、后的{别存储记录。
(3)微电脑控制板。
它是水分测定仪智能控制核心，它由单片机控制、驱动电路组成。
其功能为：控制微波干燥或红外干燥，并调控干燥功率；传动机构完成旋转托盘的旋转、升降，实现试样皿识别、定位；通过控制电子天平自动回零、自动称重，分析计算并显示水分值；判断干燥终点；对称量数据进行记录、处理、运算；完成水分测定结果，进行显示和打印。
若用计算机控制，再配备一套测控软件和通讯电缆，以实现由计算机控制测量，数据，管理、报表打印等。
一台计算机可控制多台水分测定仪。
微电脑控制板电气原理单片机，主要包括时钟电路、液晶显示电路，用于位置识别的光电开关检测电路、微波发生器，红外微波水分测定仪结构示意图1-电控箱；2-—微波干燥箱；3-电源开关；4-机械传动机构；5-试样皿；6一称量支杆：7-电子天平；8一旋转托盘；9一微型打印机；10-操作键盘；11-微电脑控制板；12-微波发生器13-液晶显示器；14-工作状态指示灯；15 -门锁开关；16-红外加热管微电脑控制板原理结构图1-AC220V交流输入；2-升降控制输出；3-旋转控制输出；4-JA扇控制输出：5-微波控制输出；6-红外控制输出；7-位置检测输入；8-微机通讯接口； 9一天平通讯接口；10-打印机接口；11-主板电源输入加热管、电机控制驱动电路、通讯控制及接口电路。

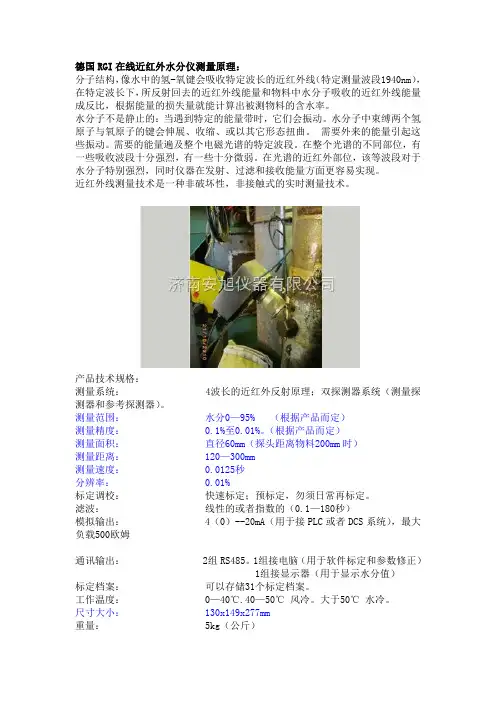

德国RGI在线近红外水分仪测量原理：分子结构，像水中的氢-氧键会吸收特定波长的近红外线（特定测量波段1940nm），在特定波长下，所反射回去的近红外线能量和物料中水分子吸收的近红外线能量成反比，根据能量的损失量就能计算出被测物料的含水率。
水分子不是静止的：当遇到特定的能量带时，它们会振动。
水分子中束缚两个氢原子与氧原子的键会伸展、收缩、或以其它形态扭曲。
需要外来的能量引起这些振动。
需要的能量遍及整个电磁光谱的特定波段。
在整个光谱的不同部位，有一些吸收波段十分强烈，有一些十分微弱。
在光谱的近红外部位，该等波段对于水分子特别强烈，同时仪器在发射、过滤和接收能量方面更容易实现。
近红外线测量技术是一种非破坏性，非接触式的实时测量技术。
产品技术规格：测量系统： 4波长的近红外反射原理；双探测器系统（测量探测器和参考探测器）。
测量范围：水分0—95% （根据产品而定）测量精度： 0.1%至0.01%。
（根据产品而定）测量面积：直径60mm（探头距离物料200mm时）测量距离： 120—300mm测量速度： 0.0125秒分辨率： 0.01%标定调校：快速标定；预标定，勿须日常再标定。
滤波：线性的或者指数的（0.1—180秒）模拟输出： 4（0）--20mA（用于接PLC或者DCS系统），最大负载500欧姆通讯输出： 2组RS485。
1组接电脑（用于软件标定和参数修正） 1组接显示器（用于显示水分值）标定档案：可以存储31个标定档案。
工作温度： 0—40℃.40—50℃风冷。
大于50℃水冷。
尺寸大小： 130x149x277mm重量： 5kg（公斤）电源要求： 24VDC/35VA传感器构造： IP65 防护等级清洁吹扫接口：吹扫口直径6mm，空气压力在0.5—1Bar之间德国RGI水分仪技术优势：1.4波长的近红外反射原理，比较其他品牌的2波长或3波长的原理，测试精度和稳定性更高，对于物料颜色，颗粒大小，成分的变化补偿能力更强。

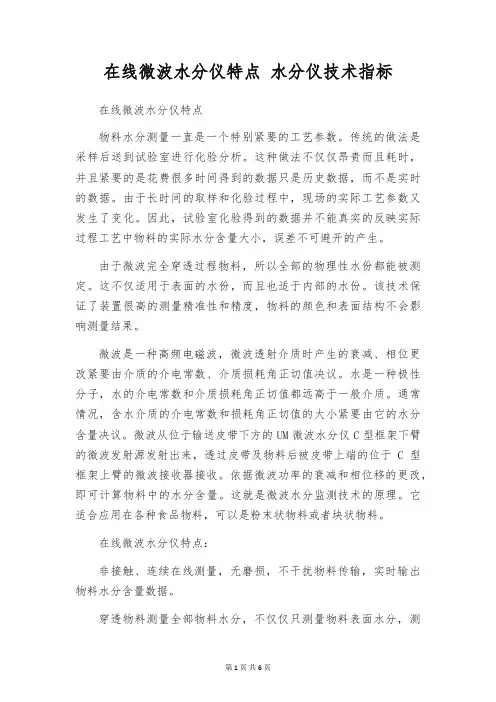

在线微波水分仪特点水分仪技术指标在线微波水分仪特点物料水分测量一直是一个特别紧要的工艺参数。
传统的做法是采样后送到试验室进行化验分析。
这种做法不仅仅昂贵而且耗时，并且紧要的是花费很多时间得到的数据只是历史数据，而不是实时的数据。
由于长时间的取样和化验过程中，现场的实际工艺参数又发生了变化。
因此，试验室化验得到的数据并不能真实的反映实际过程工艺中物料的实际水分含量大小，误差不可避开的产生。
由于微波完全穿透过程物料，所以全部的物理性水份都能被测定。
这不仅适用于表面的水份，而且也适于内部的水份。
该技术保证了装置很高的测量精准性和精度，物料的颜色和表面结构不会影响测量结果。
微波是一种高频电磁波，微波透射介质时产生的衰减、相位更改紧要由介质的介电常数、介质损耗角正切值决议。
水是一种极性分子，水的介电常数和介质损耗角正切值都远高于一般介质。
通常情况，含水介质的介电常数和损耗角正切值的大小紧要由它的水分含量决议。
微波从位于输送皮带下方的UM微波水分仪C型框架下臂的微波发射源发射出来，透过皮带及物料后被皮带上端的位于C型框架上臂的微波接收器接收。
依据微波功率的衰减和相位移的更改，即可计算物料中的水分含量。
这就是微波水分监测技术的原理。
它适合应用在各种食品物料，可以是粉末状物料或者块状物料。
在线微波水分仪特点：非接触、连续在线测量，无磨损，不干扰物料传输，实时输出物料水分含量数据。
穿透物料测量全部物料水分，不仅仅只测量物料表面水分，测量结果更有代表性。
测量精准度高。
不受外界环境温度、粉尘、光线、物料颜色等影响，抗干扰本领强，可应用与恶劣环境。
牢靠性高，安装调试简单，易操作。
免维护、运行费用低、无辐射。
依照安装方式不同，UM可分皮带物料水分检测和下料口物料水分检测两种。
电容式微量水分仪的优点是：体积小、测量范围大、响应快速，样品的温度和压力的变化对测量的精准度影响不大。
它不但可以测量气体中的微量水分，也可以测量液体中的微量水分。
微波水份测定仪安全操作及保养规程微波水份测定仪是一种用于测定食品、化妆品、药品等物质含水量的设备。
为保障设备的正常运行和使用人员的人身安全，需要制定相应的操作规程和保养规程。
操作规程1.设备安装：在使用前先确保设备已经安装到位，插头是否插好，接地是否可靠。
2.样品制备：按照《微波水份测定仪操作说明书》中对于不同物质的样品制备要求（如样品重量、样品加水比例等），准备好所需的样品。
3.开机预热：按照《微波水份测定仪操作说明书》中的指示，开机预热，直至设备达到设定温度。
4.设置参数：按照样品类型和规格，设置所需的测试参数（如测试模式、测试时间、温度等）。
5.样品放置：将预处理好的样品放置到设备中按照设备说明书要求进行操作。
6.开始测试：按照设备操作说明书提示进行测试，并在测试过程中注意观察设备运行情况。
7.停止测试：测试完成后，按照设备操作说明书的指示，停止设备运行并关闭仪器。
8.清理设备：测试结束后，清理设备并保持设备外表干净整洁。
保养规程1.日常清洁：在使用过程中，应注意设备的清洁卫生，定期清理设备表面的灰尘和污垢。
2.避免撞击：设备不宜与其它物品或设备碰撞，避免发生意外，影响设备正常使用。
3.定期维护：按照设备操作说明书中的维护保养要求进行维护和保养，定期更换易损部件和零件。
4.妥善保管：设备在使用期间，应妥善保管，避免设备受潮、受热、受日光直射等，防止设备损坏。
5.避免误操作：设备在使用过程中，要遵循设备的操作规程，避免误操作导致的设备损坏。
6.避免长时间连续工作：设备在使用过程中，避免长时间连续工作，以免过热损坏设备。
安全注意事项1.电源插头接地：设备要接地保证用电安全。
2.人员操作要规范：操作人员应严格按照设备的操作规程进行操作，不要折腾设备，防止意外事故发生。
3.避免开启设备盖板：在设备工作期间，不要随意开启设备盖板，否则可能会造成电击、烫伤等伤害。
4.避免阳光直射：设备在存放过程中应避免阳光直射，以免设备受损。
随着科学技术的不断发展，水分含量在线测量技术取得了重大进步。
一种非接触式穿透式的多频谱在线微波水分测量仪的出现，改进了单频段在线微波水分测量仪的缺陷，也克服了近红外水分测量仪只能测量物料表面水分的局限，完全穿透皮带上的物料，对物料整体水分进行测量。
德国默斯MS-590非接触式在线微波水分仪，是一款可穿透式多频谱微波水分、密度测量仪。
它采用当今全球主流的多频谱硬件技术和基于模糊数据分析的专利算法，并结合实用的数据分析模型可实现含水率与密度完全独立测量，互不影响，是目前全球主流的在线微波多谱频水分分析仪。
与单一频段微波水分仪相比，多频谱微波水分仪具有更多的技术优势，已经成为水分检测领域的首选。
在线微波水分仪的原理：微波传感器向被测介质发射微波信号，介质中的水分子的极性分子会在电磁场中吸收能量，水分子吸收的这部分能量和水分子含量保持着线性关系，不同的电磁频段在不同的含水率和介质间其特性都不同，通过同时发射多段不同频率的频谱，在根据此建立的数学模型和特殊算法就能够准确计算被测介质的水份含量与密度。
在线微波水分仪的优势：1、全球唯一不受被测物质的高度、大小、密度、温度、品种、重量等因索的影响；2、全球唯一无需进行高度补偿、密度补偿及温度补偿就能精确测量水分；3、全球唯一可以同时测量水份、密度两个参数的在线水分仪，且水份和密度各自有独立数据模型和校准曲线；4、拥有智能自学习功能校准模型，一次校准成功后，无需经常校准；5、高可靠性：无任何可动部件和易损件，最高可达10年使用寿命；6、高精度：最高精度0.2%；宽量程比：水份测量范围宽至0%-100%；7、可展示被测物质的截面水份分布及密度分布，并依此推断被测物质水份含量的全面分析；8、多种通讯和控制模式可选，支持各种工业通讯协议通讯端口及组网方式；9、可进行简单的自动控制和系统集成，可与其它智能设备配套或对接。
在线微波水分仪的类别：1、标准多频谱微波水分仪------MS-590-1·非接触穿透式水份分析仪表、专为皮带上的厚实物料、大型运动过程中成包、成块的物料水分分析而设计；·标准矩形天线，最大穿透距离可达测量2000MM，最小可测10MM（视介质含水率）。
